Вентиляционные сети можно по праву назвать «транспортной артерией» любого современного здания. Точно так же, как кровеносная система доставляет кислород к органам, вентканалы обеспечивают непрерывную циркуляцию воздушных масс, поддерживая здоровый микроклимат в помещениях. Цель этой статьи — помочь вам разобраться в многообразии элементов вентиляции, выбрать оптимальный тип воздуховода с учетом условий эксплуатации и бюджета, а также избежать критических ошибок еще на этапе проектирования системы.
Что такое вентканал и воздуховод: назначение и функции
В профессиональной среде термины «воздуховод» и «вентканал» часто используют как синонимы, однако между ними есть техническая разница. Вентканал — это общее понятие, обозначающее любой путь, по которому движется воздух, включая пустоты в строительных конструкциях (например, кирпичные шахты). Воздуховод же представляет собой конкретное инженерное изделие (трубу или короб), специально смонтированное для направленной транспортировки потока. Крайне важно не путать магистральный канал, по которому идет транзит воздуха, с точкой забора или распределения (диффузором или решеткой). Понимание этих элементов необходимо для создания управляемого и направленного воздушного потока под конкретные задачи.
Для чего нужен воздуховод в системе вентиляции

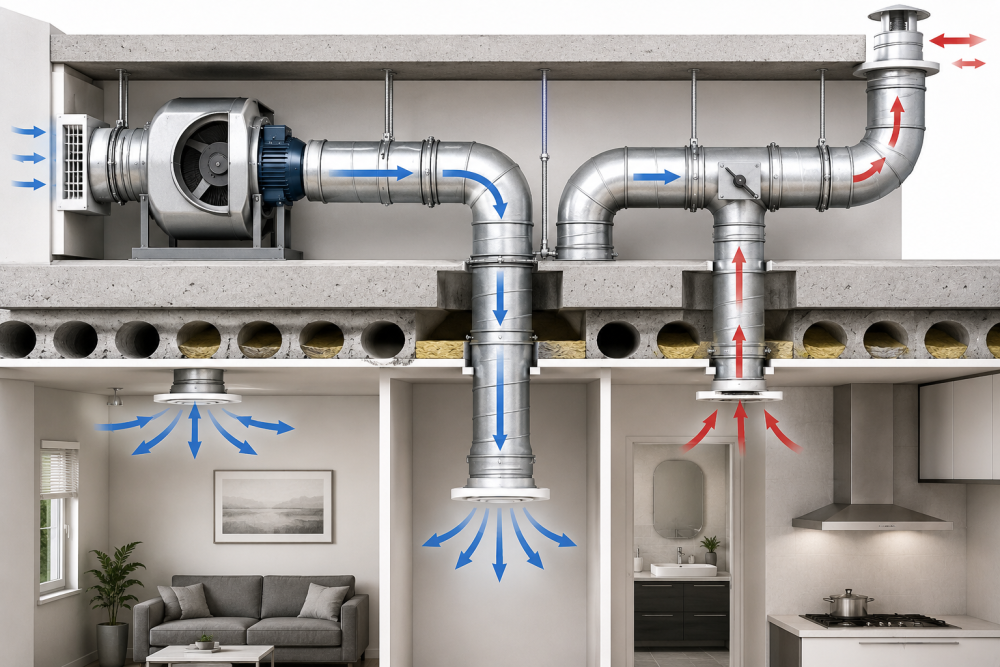

Воздуховод выполняет роль главного связующего звена между силовым агрегатом (вентилятором или приточной установкой) и обслуживаемым помещением. Его главная техническая задача — транспортировка заданного объема воздуха на значительные расстояния с минимальными потерями давления и без критического изменения температуры потока. Именно от правильного расчета магистрали зависит, дойдет ли свежий воздух до конечной точки с нужной скоростью.
Основные задачи и функции вентиляционных каналов
Помимо банальной подачи кислорода, каналы решают целый спектр жизненно важных задач. Они отвечают за удаление отработанного воздуха, насыщенного углекислым газом, отводят избыточную влагу (предотвращая появление плесени) и неприятные запахи. Отдельная, критически важная функция — обеспечение пожарной безопасности: специализированные шахты используются для дымоудаления во время возгораний, спасая жизни людей. В конечном итоге, общая эффективность системы зависит не просто от наличия трубы, но и от ее грамотной конфигурации.
Виды воздуховодов и вентканалов
Классификация вентиляционных трасс строится в первую очередь на их конструктивных признаках. Выбор конкретной формы сечения или степени жесткости всегда диктуется двумя факторами: архитектурными ограничениями здания (высотой потолков, наличием балок) и жесткими аэродинамическими расчетами. На данном этапе физика воздушного потока важнее материалов.
Классификация по форме сечения: круглые и прямоугольные каналы
Круглые воздуховоды обладают идеальной аэродинамикой: в них нет углов, а значит, нет завихрений, сопротивление потоку минимально, а уровень шума снижен. Прямоугольные короба уступают в аэродинамике, но незаменимы там, где важна компактность — их легко спрятать за подвесным потолком, сэкономив полезную высоту помещения. Независимо от выбранной геометрии, для точной балансировки давления и расхода воздуха на ответвлениях сети обязательна установка дроссель-клапанов.
Типы воздуховодов по степени жесткости: гибкие, полужесткие и жесткие

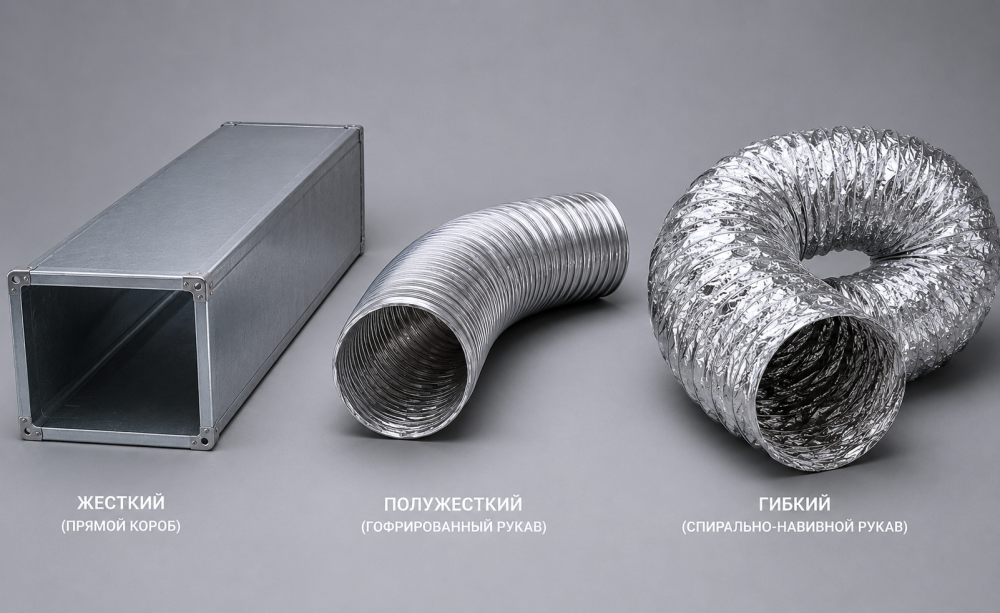

Жесткие каналы образуют основу (магистраль) любой серьезной вентсистемы, так как способны выдерживать высокое давление и скорость без вибраций. Полужесткие (обычно гофрированные) варианты применяются на сложных участках с множеством обходов препятствий. Гибкие рукава используются точечно — исключительно для подключения магистрали к конечным воздухораспределителям (диффузорам). Важно помнить: чем мягче стенка канала, тем выше аэродинамическое сопротивление и риск возникновения вибрационного шума.
Вытяжные каналы и приточные магистрали
По направлению потока сети делятся на вытяжные (удаляют загрязненную среду) и приточные (подают свежий воздух). Приточные магистрали имеют свою специфику: воздух с улицы часто требует фильтрации, подогрева и, как следствие, обязательного утепления самой трубы для предотвращения конденсата. Обе эти ветви не могут работать в пустоту — для их корректной интеграции в интерьер требуются надежные оконечные устройства.
Материалы воздуховодов и их характеристики
Форма трубы задает направление, а материал определяет ее выживаемость. Рабочая среда (уровень влажности, наличие химических примесей, температура потока) является главным критерием выбора. Использование неподходящего сырья неминуемо приведет к коррозии, деформации стенок и обрушению всей системы.
Металлические вентиляционные трубы (оцинкованная и нержавеющая сталь)
Сталь — это абсолютный стандарт для промышленного и гражданского строительства. Оцинкованная сталь отлично справляется с обычными условиями эксплуатации, обладая высокой огнестойкостью и долговечностью. Нержавейка применяется в агрессивных средах (кухни ресторанов, лаборатории, бассейны). Выбор долговечного металла магистрали логично дополняется установкой столь же надежных стальных решеток.
Пластиковые вентканалы из ПВХ и полипропилена
В бытовом секторе (квартиры, частные дома) всё большую популярность набирает пластик. Его главные козыри — абсолютная устойчивость к коррозии во влажных зонах (санузлы), малый вес, гладкая внутренняя поверхность и эстетичный внешний вид, не требующий обязательной маскировки. Легкие пластиковые трассы отлично сочетаются с соответствующими полимерными комплектующими.
Текстильные и композитные материалы
Существуют и узкоспециализированные решения. Текстильные (тканевые) воздуховоды активно применяются в пищевой промышленности — они легко снимаются для стирки и равномерно распределяют холодный воздух без сквозняков. Композитные каналы используются на химических производствах с экстремально агрессивными парами. Однако, независимо от основы, любая трасса подвержена влиянию физических факторов среды.
Технические особенности и эксплуатация каналов вентиляции
Даже идеально рассчитанная "голая" труба не способна обеспечить комфортный микроклимат. Внутри и снаружи канала происходят сложные физические процессы, главные враги которых — шум, промерзание и неконтролируемые утечки давления.
Теплоизоляция и защита от конденсата

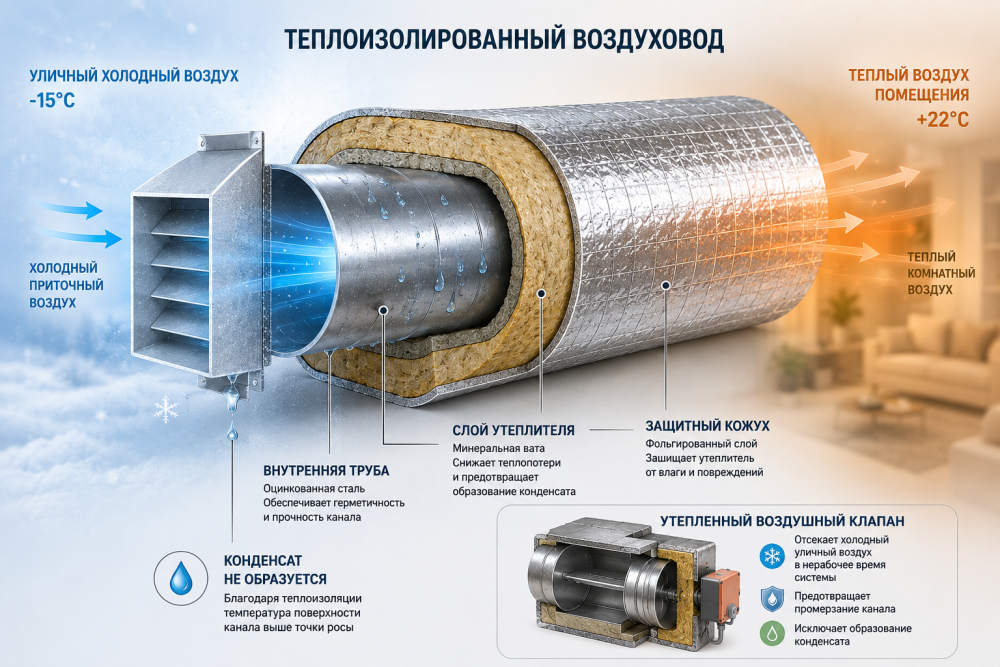

При столкновении холодного приточного воздуха и теплого воздуха помещения на стенках канала мгновенно образуется конденсат. Эта влага разрушает металл, пропитывает строительные конструкции и портит чистовую отделку. Надежная теплоизоляция магистрали — строгое требование. Кроме того, критически важным элементом становятся утепленные воздушные клапаны, которые отсекают ледяной уличный воздух в нерабочее время системы.
Звукоизоляция и аэродинамическое сопротивление
Мощный поток воздуха, трение о стенки и работа вентилятора генерируют гул, который может распространяться по всему зданию. Чем выше аэродинамическое сопротивление (много поворотов, сужений), тем сильнее шум. Единственный способ сделать работу мощной установки незаметной для слуха — это интеграция в сеть шумоглушителей и использование специальных акустических решеток на выходах.
Герметичность и требования к плотности каналов
Утечки воздуха на стыках сводят на нет всю эффективность дорогих вентиляторов. По стандартам выделяют классы герметичности: «А» (нормальные), «В» (плотные) и «С» (сверхплотные). Недостаток герметичности напрямую бьет по энергоэффективности: система тратит киловатты на обогрев и перекачку воздуха, который уходит в щели под потолком. Качество сборки здесь так же важно, как и качество самой трубы.
Применение воздуховодов и монтаж систем
Теоретические расчеты должны быть грамотно переведены в плоскость реального объекта. Долговечность вентиляционной сети на 50% зависит от качества комплектующих и на 50% — от строгого соблюдения строительных норм (СНиП) и культуры монтажа.
Требования и стандарты установки вентканалов
Монтаж требует конкретики. Ключевые правила включают: использование сертифицированных крепежных элементов (траверсы, шпильки) с виброизоляторами, выдерживание нормативных уклонов для отвода возможного конденсата и обеспечение обязательного доступа к узлам обслуживания. Для ревизии и чистки трассы в зашитых потолках необходимо заранее предусматривать технические отверстия.
Подбор комплектующих для эффективной работы вытяжной трубы

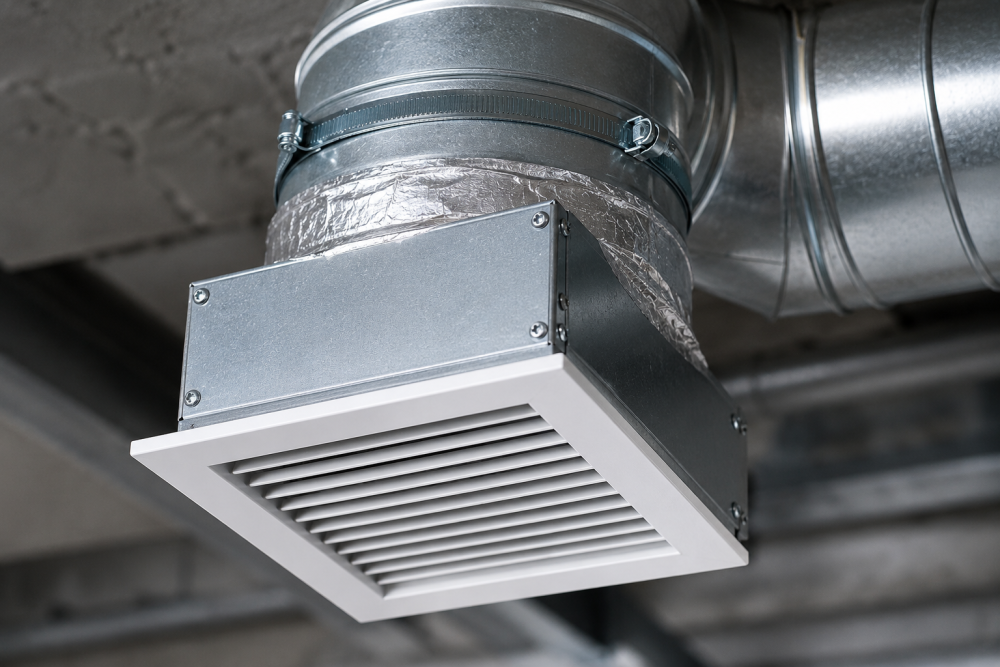

Финальный этап создания сети — это правильная комплектация. Голый обрез трубы не может равномерно раздать воздух по комнате. Для перехода от магистрали к решетке используются специальные адаптеры (пленум-боксы), которые выравнивают давление и гасят скорость потока. Только использование профессиональных узлов управления и распределения сделает систему завершенной и эффективной. Изучите финальные подборки оборудования, чтобы ваш проект был реализован безупречно.
