Вентиляционные решетки для клапанов дымоудаления: Безопасность и функциональность
Системы противодымной защиты являются критически важным элементом обеспечения пожарной безопасности зданий и сооружений. Их основная задача – удаление дыма и продуктов горения из помещений и путей эвакуации при пожаре, а также обеспечение притока свежего воздуха для создания незадымляемых зон. Ключевым компонентом таких систем являются клапаны дымоудаления, а для их корректной работы и защиты необходимы специальные решетки дымоудаления. Эти изделия – не просто декоративный элемент, а важная часть системы, напрямую влияющая на эффективность дымоудаления и общую противопожарную безопасность объекта.
Решетка для клапана дымоудаления выполняет несколько важных функций. Во-первых, она обеспечивает беспрепятственное прохождение больших объемов воздуха и дыма через клапан во время его срабатывания. Во-вторых, она защищает внутренний механизм клапана от случайных повреждений, попадания посторонних предметов и несанкционированного доступа. В-третьих, противопожарная вентиляционная решетка придает эстетичный и завершенный вид месту установки клапана, скрывая его внутренние части и фланец крепления к воздуховоду или стене. Выбор правильной решетки – это неотъемлемая часть проектирования и монтажа надежных систем вентиляции и дымоудаления.
Назначение и ключевые функции решеток дымоудаления
Основное назначение решетки клапана дымоудаления – обеспечить эффективную работу системы противодымной защиты в соответствии с действующими нормами пожарной безопасности. Ее ключевые функции включают:
- Обеспечение необходимой пропускной способности для удаления дыма или подачи воздуха (в системах подпора).
- Защита механизма противопожарного клапана от внешних воздействий.
- Предотвращение попадания в воздухопровод посторонних предметов, способных нарушить работу клапана.
- Декоративное оформление проема клапана дымоудаления.
- Соответствие требованиям по материалам и конструкции для элементов систем противопожарной защиты.
Использование неспециализированных решеток на клапанах дымоудаления недопустимо, так как это может привести к снижению эффективности системы и создать угрозу жизни и здоровью людей при пожаре.
Конструктивные особенности противопожарных вентиляционных решеток
Решетки для дымоудаления отличаются от обычных вентиляционных решеток рядом конструктивных особенностей, обусловленных спецификой их применения:
Высокий коэффициент живого сечения
Это один из важнейших параметров. В системах дымоудаления скорость движения воздуха и дымовых газов может достигать 15-17 м/с и более. Решетка должна оказывать минимальное аэродинамическое сопротивление потоку. Поэтому противопожарные решетки вентиляционные проектируются с максимально возможной площадью свободного прохода воздуха (живым сечением).
Прочные и термостойкие материалы
Стандартным материалом для изготовления таких решеток является оцинкованная листовая сталь толщиной 0,9 мм и более. Этот материал обеспечивает необходимую прочность конструкции и устойчивость к условиям эксплуатации, включая воздействие повышенных температур при пожаре.
Надежная конструкция и крепление
Большинство моделей представляют собой решетки дымоудаления настенные накладного типа, которые крепятся непосредственно к стене или фланцу клапана, полностью перекрывая монтажный проем. Конструкция рамы и ламелей (или перфорации) обеспечивает жесткость изделия. Крепление должно быть надежным, чтобы решетка не деформировалась и не смещалась под воздействием мощного воздушного потока.
Тип воздухопропускных элементов
Чаще всего используются неподвижные жалюзи (ламели), установленные под углом (например, 30°), которые скрывают внутренности клапана, но обеспечивают свободный проход воздуха. Альтернативой являются перфорированные листы с отверстиями различной формы и размера, также обеспечивающие высокий коэффициент живого сечения.
Основные типы решеток для клапанов дымоудаления
Существует несколько разновидностей решеток, отличающихся конструкцией, способом монтажа и внешним видом:
По типу монтажа

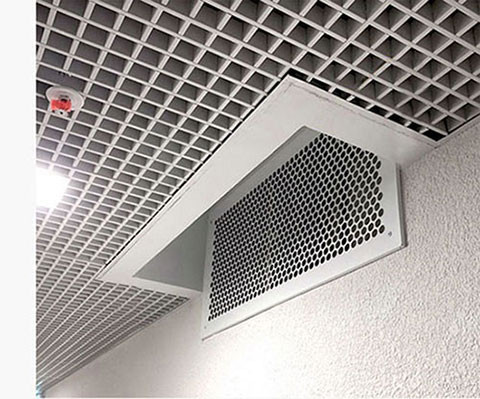

- Накладные решетки: Наиболее распространенный тип. Устанавливаются поверх проема, закрывая фланец клапана. Крепятся к стене или воздуховоду.
- Встраиваемые решетки (например, РКДМ-В): Монтируются внутрь строительного проема, рама решетки находится в одной плоскости со стеной.

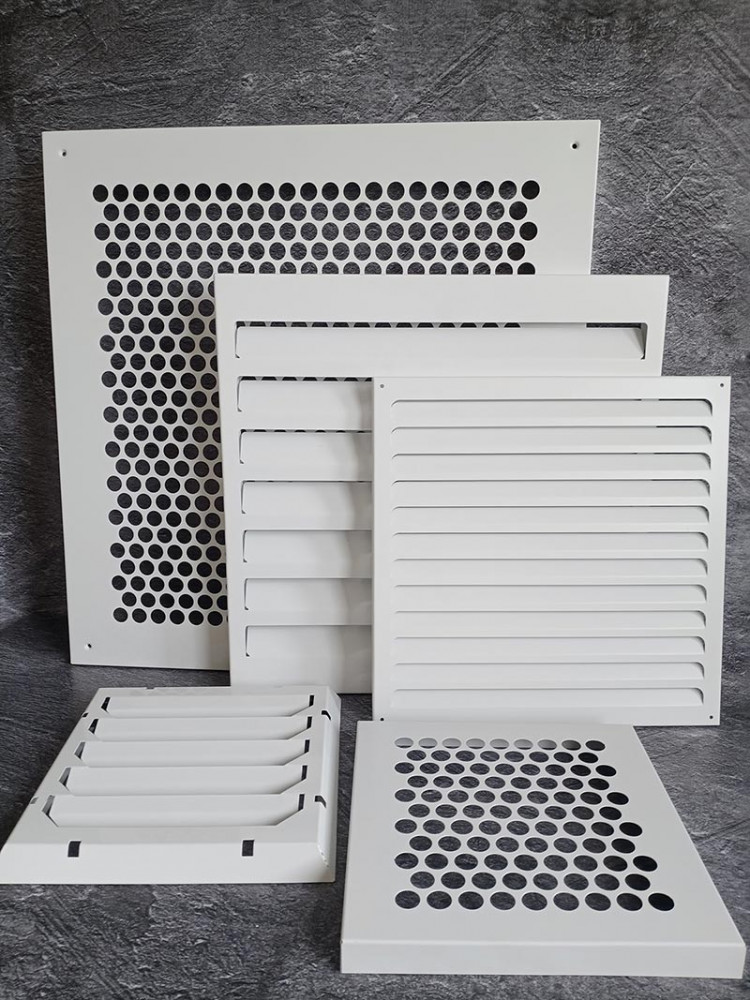

По типу лицевой панели

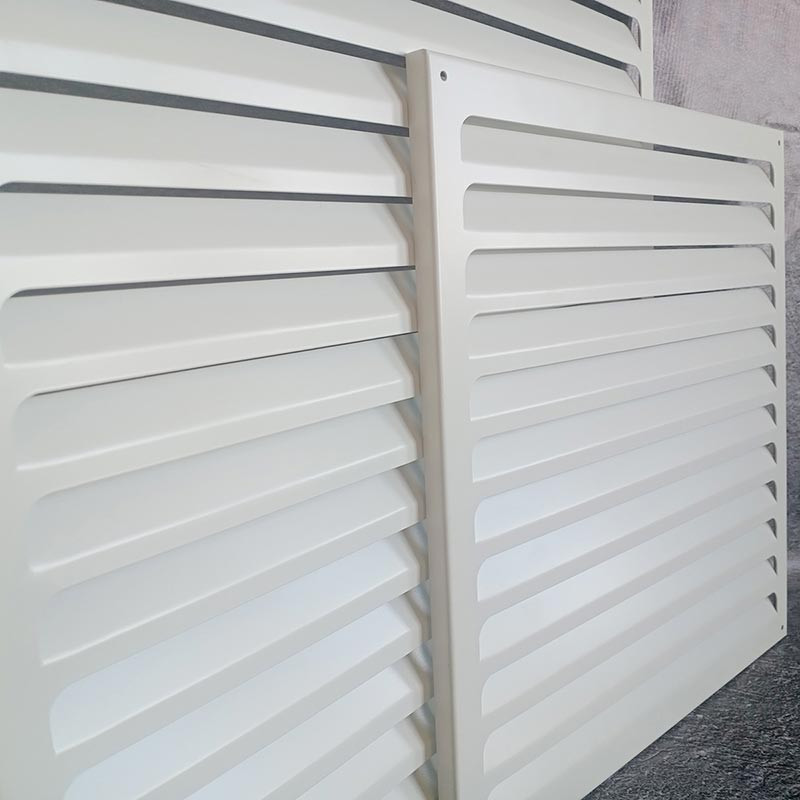

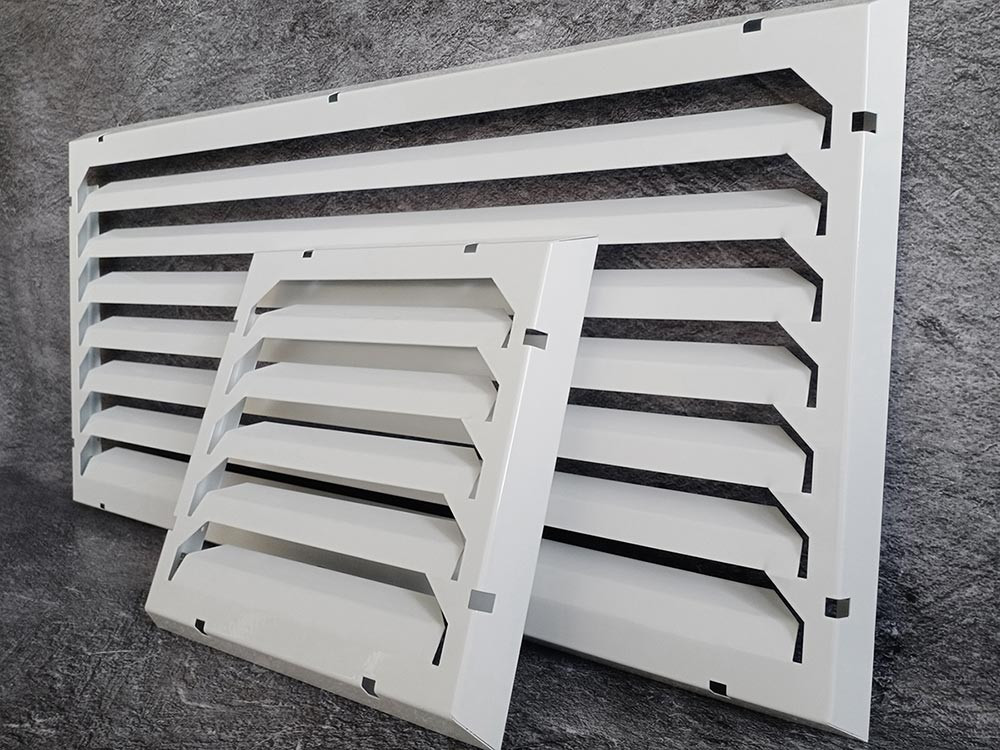

- Жалюзийные решетки: С неподвижными ламелями различного профиля (например, модели РКДМ, РМ, РОН). Решетка ркдм для клапана дымоудаления является одним из самых востребованных типов.

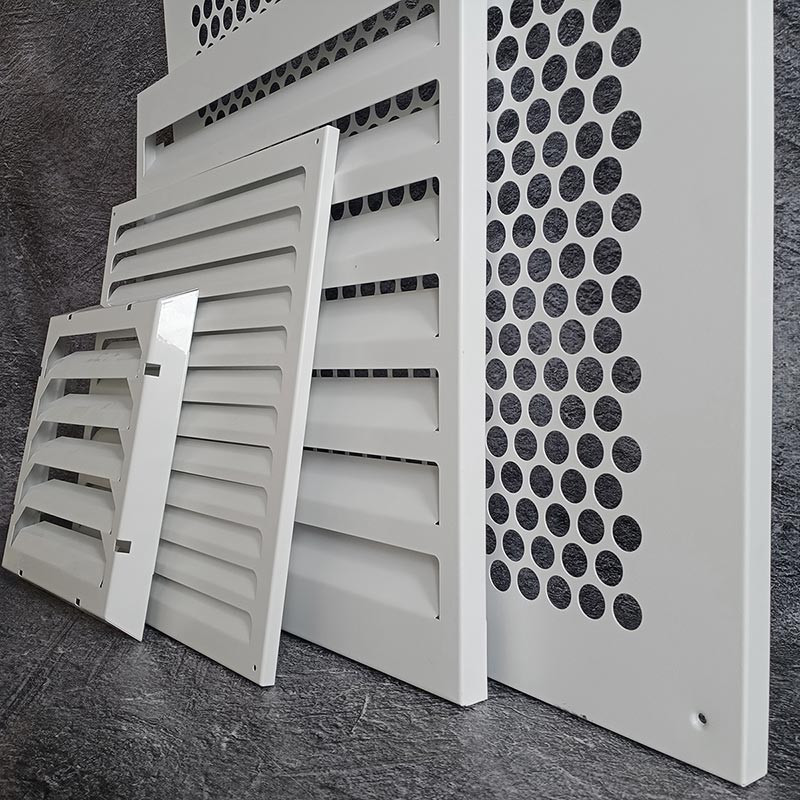

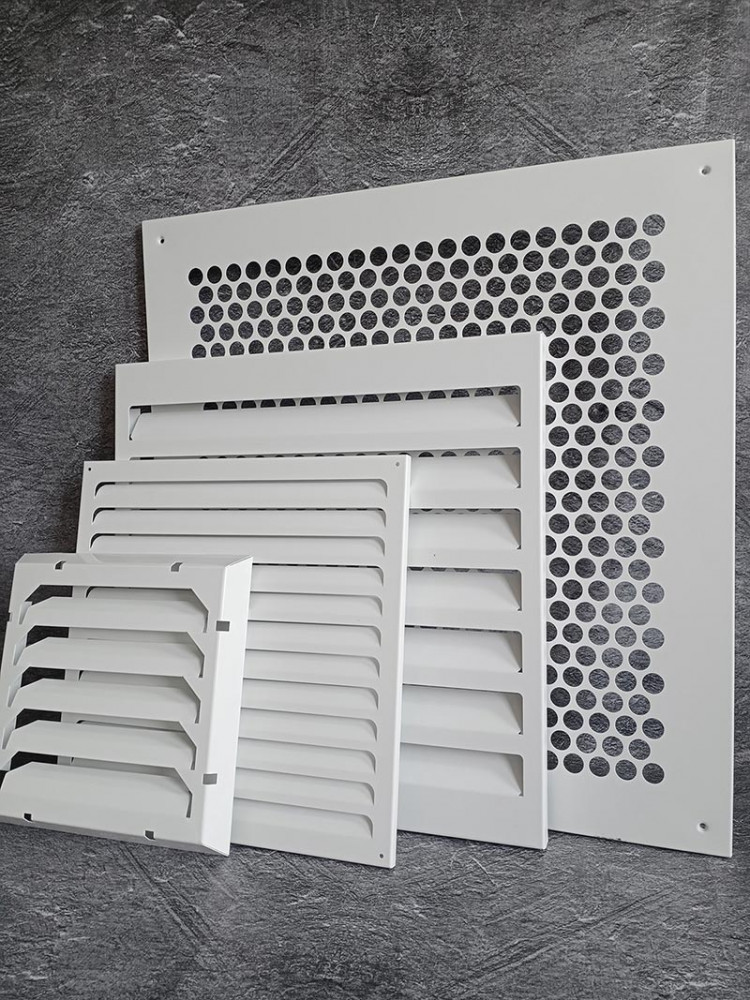

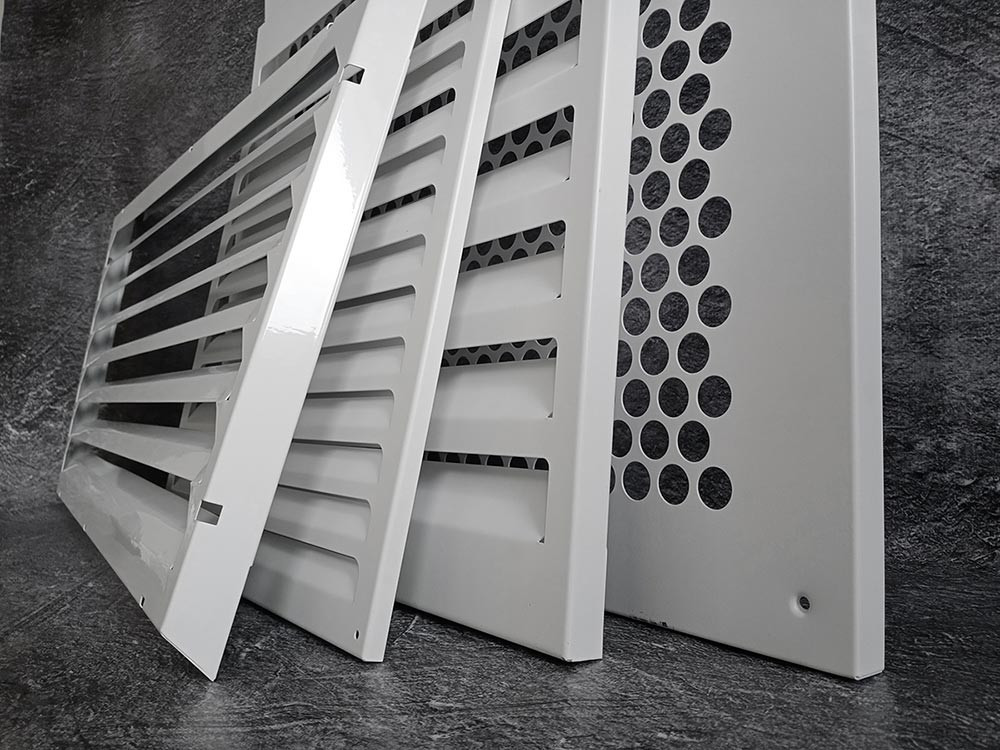

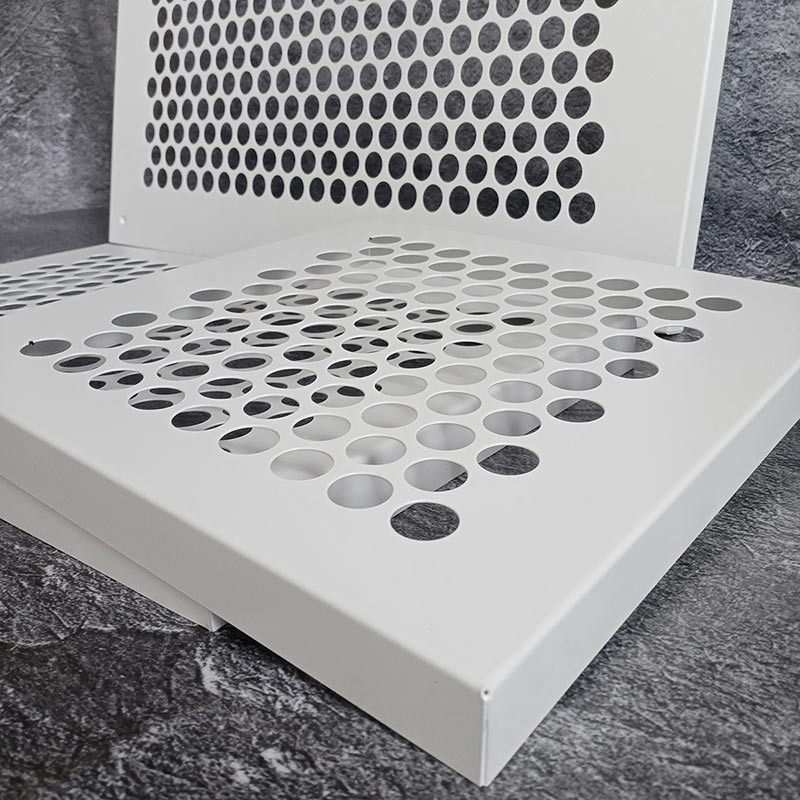

- Перфорированные решетки: Лицевая панель выполнена из перфорированного листа (например, РКДМ-М, РОН-ВРК-110). Обеспечивают очень высокий коэффициент живого сечения.
По типу крепления
- Стандартное крепление: Отверстия для крепежа расположены на лицевой части рамки решетки.
- Скрытое крепление (например, РКДМ-С): Крепежные элементы скрыты, что улучшает внешний вид изделия.
Материалы, отделка и размеры
Как уже упоминалось, основным материалом служит оцинкованная сталь. Для защиты от коррозии и придания эстетичного вида решетки окрашиваются порошковыми полиэфирными эмалями. Стандартный цвет – белый (RAL 9016), но возможна окраска в любой другой цвет по каталогу RAL по запросу заказчика. Такое покрытие устойчиво к механическим повреждениям, выцветанию и воздействию окружающей среды.
Размеры решеток дымоудаления могут быть как стандартными, так и изготавливаться по индивидуальным требованиям заказчика с шагом 1 мм. При заказе накладных решеток указываются их габаритные размеры (ширина и высота). Для встраиваемых решеток (как РКДМ-В) указываются размеры строительного проема.
Выбор и монтаж решеток дымоудаления
Правильный выбор и монтаж решеток – залог надежной работы системы противодымной защиты. Необходимо учитывать:
- Соответствие типоразмера решетки размеру клапана дымоудаления или монтажного проема.
- Требования проекта по коэффициенту живого сечения и типу решетки.
- Способ монтажа и тип крепления.
- Необходимость использования сертифицированных изделий, соответствующих нормам пожарной безопасности.
Важно отметить, что схожие по внешнему виду решетки могут использоваться и для систем подпора воздуха (решетка подпора воздуха), которые создают избыточное давление на путях эвакуации, препятствуя их задымлению. Требования к таким решеткам также регламентируются нормами пожарной безопасности.
Решетки для клапанов дымоудаления
Наша компания предлагает широкий ассортимент противопожарных вентиляционных решеток собственного производства, разработанных специально для использования с клапанами дымоудаления.
Наши преимущества:
- Собственное производство: Гарантия лучших цен и оптимальных сроков изготовления.
- Широкий модельный ряд: Решетки РКДМ, РМ, РОН и другие, с различными типами ламелей, перфорации, способами крепления и монтажа.
- Любые размеры: Изготовление решеток точно по вашим размерам с шагом 1 мм.
- Высокое качество: Использование оцинкованной стали 0,9 мм и стойких порошковых эмалей.
- Индивидуальный подход: Возможность изготовления решеток по чертежам заказчика и окраска в любой цвет RAL.
- Профессиональная поддержка: Квалифицированные менеджеры помогут подобрать оптимальную решетку для клапана дымоудаления, исходя из ваших технических требований.
Обеспечьте надежность вашей системы противодымной защиты с качественными решетками! Мы предлагаем сертифицированные решетки дымоудаления, полностью соответствующие требованиям пожарной безопасности. У нас вы можете купить пожарную решетку нужного типа и размера по выгодной цене от производителя. Свяжитесь с нашими менеджерами по телефонам для консультации, расчета стоимости и оформления заказа.
