Перфорированные вентиляционные решетки: Функциональность и эстетика в системах вентиляции
Перфорированные вентиляционные решетки являются важным элементом современных систем приточно-вытяжной вентиляции и кондиционирования воздуха. Эти изделия сочетают в себе практическую функцию – обеспечение беспрепятственного прохождения воздуха – с возможностью эстетической интеграции в любой интерьер. Представляя собой раму с закрепленным в ней перфорированным листом, такие вентиляционные решетки используются для оформления вентиляционных проемов в стенах, потолках, а иногда и в полах или элементах оборудования. Они находят широкое применение как в жилых, так и в коммерческих, и промышленных зданиях.
В отличие от жалюзийных решеток, формирующих направленные струи, перфорированные конструкции создают более рассеянный, низкоскоростной поток воздуха. Это делает их идеальным решением для ситуаций, где необходимо минимизировать ощущение сквозняка или обеспечить равномерную подачу/забор воздуха по большой площади. Использование перфорированного листа для вентиляции позволяет добиться нужных аэродинамических характеристик при сохранении привлекательного внешнего вида.
Ключевые особенности и преимущества перфорированных решеток
Выбор в пользу перфорированных вентиляционных решеток обусловлен рядом их характерных преимуществ:
- Контролируемый воздухообмен: Характер перфорации (размер, форма, шаг отверстий) определяет площадь "живого сечения", влияющую на пропускную способность решетки и перепад давления.
- Эстетическая гибкость: Разнообразие видов перфорации и возможность окраски делают эти решетки универсальным инструментом для дизайнеров. Особенно востребована декоративная перфорированная решетка.
- Высокая прочность: Особенно это касается изделий из металла. Решетка перфорированная металлическая способна выдерживать механические нагрузки и сохранять форму долгие годы.
- Защитная функция: Предотвращают попадание крупных посторонних предметов в воздуховоды и вентиляционные каналы.
- Универсальность применения: Подходят как для приточных, так и для вытяжных систем, могут монтироваться различными способами. Широкое применение перфорации в различных конструкциях подтверждает ее эффективность.
Конструкция, материалы и монтаж

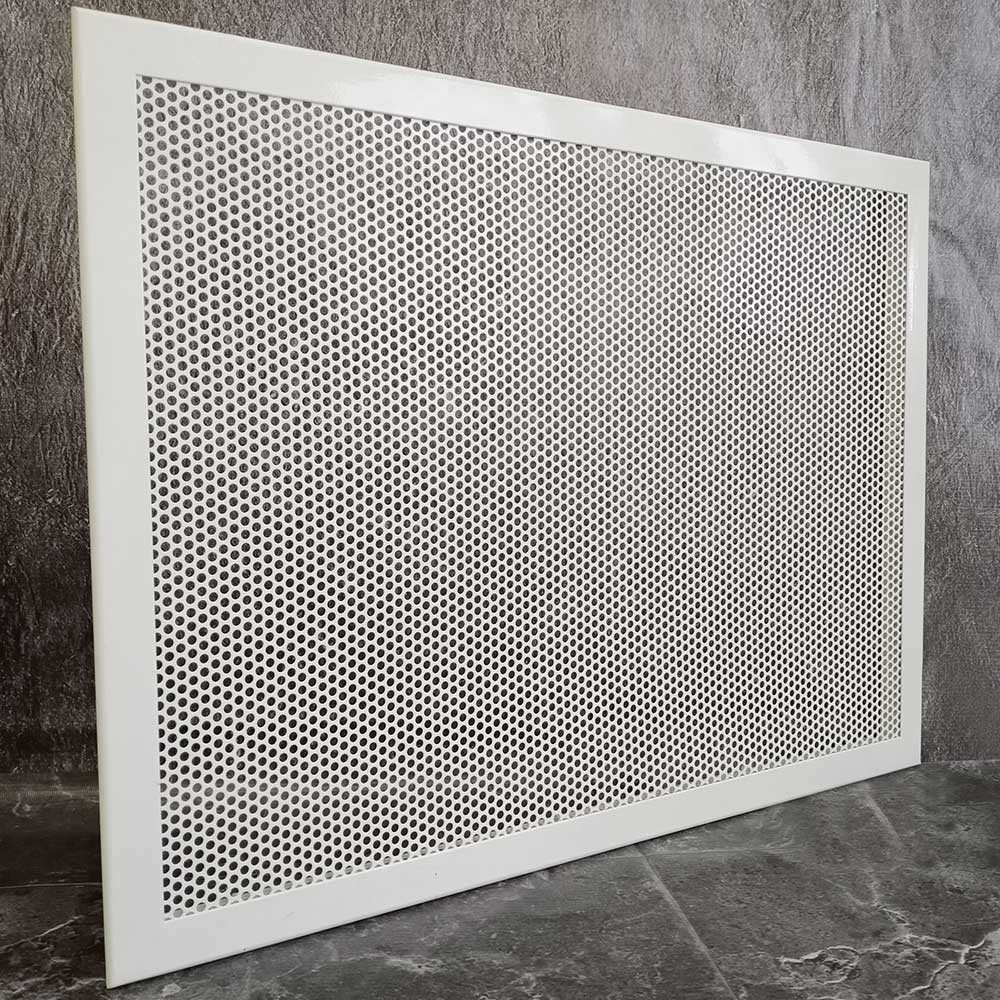

Стандартная перфорированная вентиляционная решетка состоит из двух основных частей: рамы и перфорированного полотна.
Рама и перфорированный лист
Рама, как правило, изготавливается из алюминиевого профиля (например, АД31 по ГОСТ 22233-2001) или стали. Она обеспечивает жесткость конструкции и возможность крепления решетки к поверхности или воздуховоду. Основным элементом является перфорированный лист для вентиляции. Чаще всего используется оцинкованная или нержавеющая сталь, реже – алюминий или даже пластик (для специфических условий). Толщина листа и материал подбираются исходя из требуемой прочности и условий эксплуатации. Такая металлическая решетка обладает высокой долговечностью.
Варианты монтажа
В зависимости от конструкции рамы и способа установки различают:
- Встраиваемые решетки: Монтируются непосредственно в строительный проем или воздуховод, образуя единую плоскость с поверхностью стены или потолка.
- Накладная решетка перфорированная: Имеет лицевую рамку (отбортовку), которая ложится поверх чистовой отделки, скрывая неровности проема. Этот тип прост в монтаже.

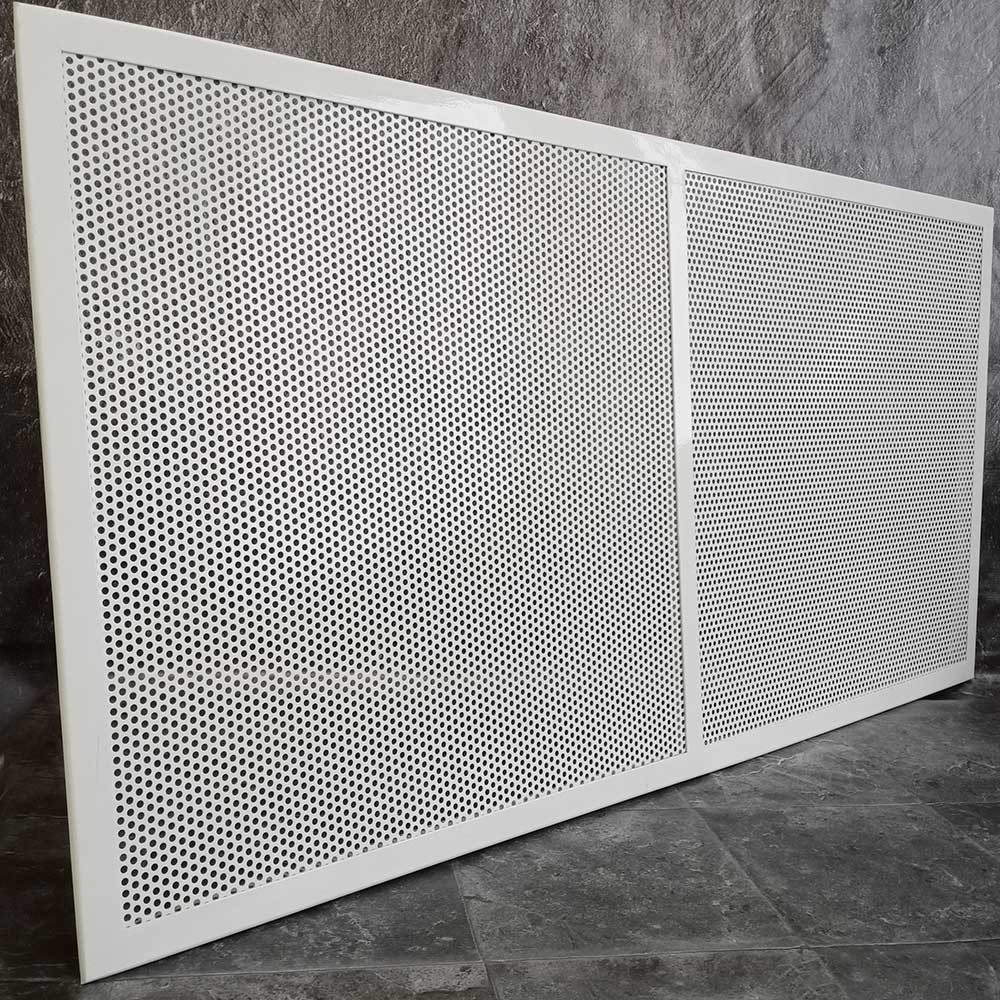

Для придания дополнительной жесткости конструкциям больших размеров (обычно при длине стороны более 600 мм) могут использоваться специальные Т-образные профили-усилители.
Дополнительные опции

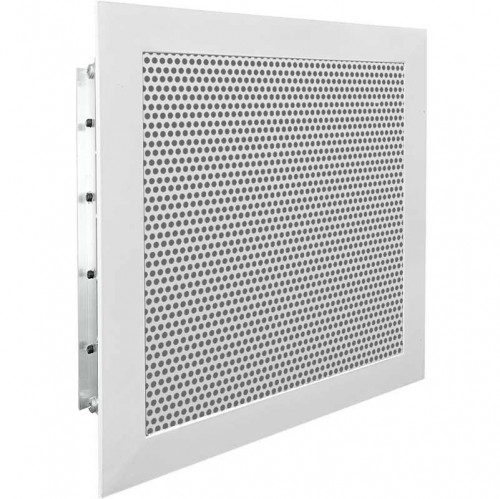

Для регулирования расхода воздуха через решетку она по запросу может оснащаться клапаном расхода воздуха (КРВ), устанавливаемым с тыльной стороны.
Значение перфорации: Виды и характеристики
Именно перфорация определяет ключевые свойства решетки – как аэродинамические, так и эстетические.
Типы перфорации
Существует множество вариантов перфорации, наиболее распространенные из которых:

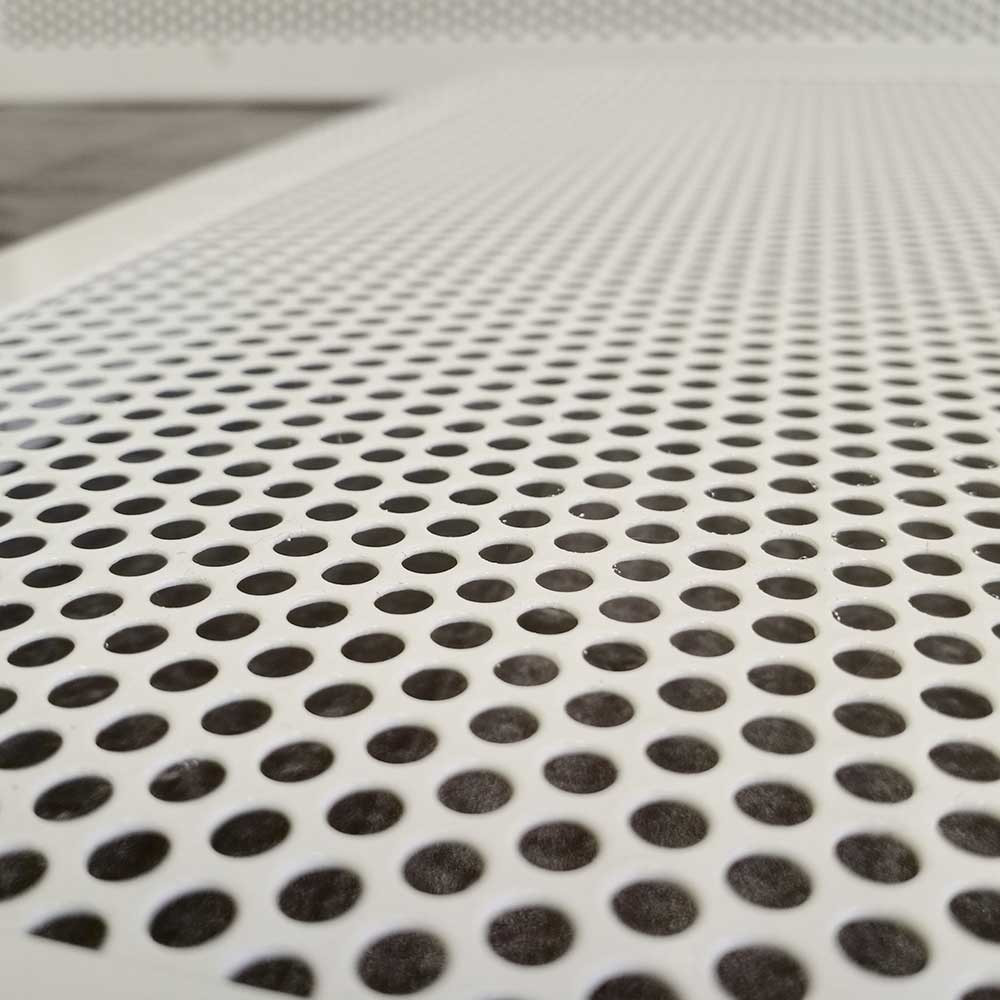

- Круглая (Rv, Rg): Отверстия круглой формы, расположенные рядами (прямыми Rg или смещенными Rv). Это классический и часто используемый тип (например, стандартная Rv 5-7 означает круглые отверстия диаметром 5 мм с шагом 7 мм по центрам в смещенных рядах).
- Квадратная (Qg, Qv): Отверстия квадратной формы, также с прямым или смещенным расположением рядов.
- Щелевая (Lg, Lv): Вытянутые прямоугольные отверстия (слоты), расположенные рядами.
- Шестигранная (Hexagonal): Отверстия в форме сот, обеспечивающие высокое живое сечение при сохранении прочности.
- Декоративная/фигурная: Отверстия нестандартной формы или их комбинация, создающие уникальный узор. Такая декоративная перфорированная решетка становится заметным элементом интерьера.
Выбор типа перфорации влияет на внешний вид и на характеристики перфорированных листов.
Живое сечение и аэродинамика
Важнейшей характеристикой перфорированного листа является коэффициент живого сечения (КЖС). Это отношение суммарной площади всех отверстий к общей площади листа, выраженное в процентах. Чем выше КЖС, тем больше воздуха может пройти через решетку при том же перепаде давления, но ниже ее механическая прочность. Подбор решетки с оптимальным КЖС важен для правильной работы системы и является частью процесса наладки вентиляции. Различные типы перфорации при одинаковом размере отверстий и шаге могут давать разный КЖС.
Области применения перфорированных решеток
Благодаря своим свойствам, перфорированные конструкции находят применение в самых разных областях:
- В системах приточно-вытяжной вентиляции жилых, общественных и промышленных зданий.
- В системах кондиционирования и воздушного отопления.
- Как декоративные решетки для вентиляции, закрывающие проемы и каналы.
- Для установки на перфорированный воздуховод (в качестве торцевых заглушек или сервисных лючков).

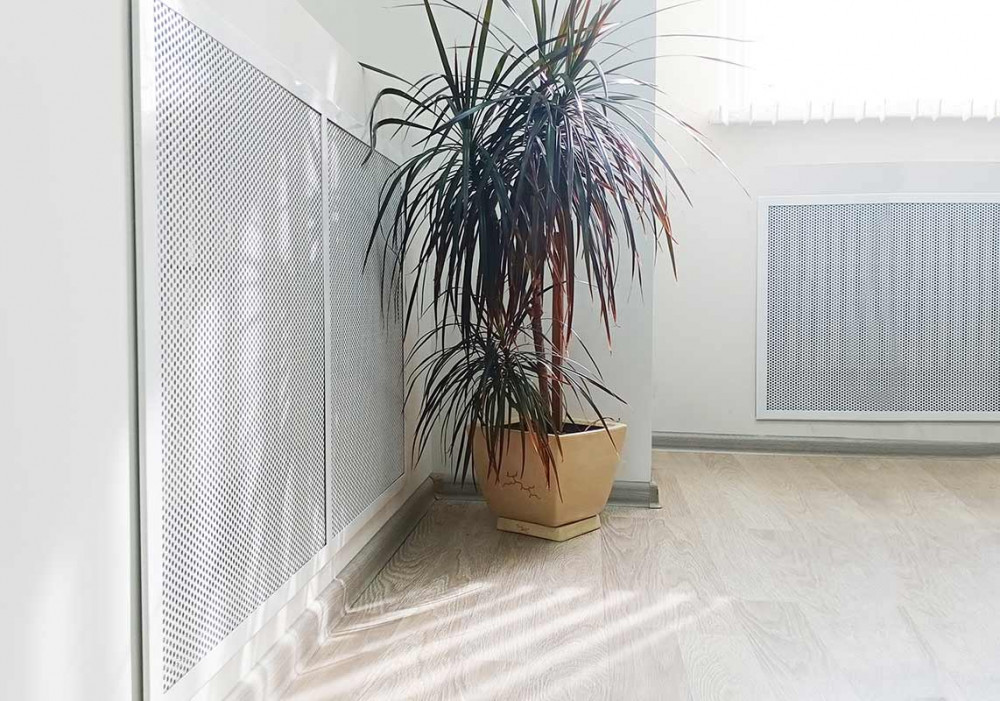

- В качестве защитных экранов для радиаторов отопления или конвекторов.
- Как элементы шумоглушения в некоторых конструкциях.
Их универсальность позволяет использовать их в качестве решетки для систем вентиляции практически любого типа.
Критерии выбора перфорированной решетки
При подборе подходящей модели следует учитывать:
- Аэродинамические требования: Необходимый расход воздуха и допустимый перепад давления/уровень шума определяют требуемое живое сечение и габариты решетки.
- Место установки и способ монтажа: Определяют необходимость выбора встраиваемой или накладной модели (накладная решетка перфорированная проще в установке).
- Материал: Для влажных помещений или агрессивных сред лучше подойдет нержавеющая сталь или алюминий. Решетка перфорированная металлическая – наиболее универсальный выбор по прочности.
- Дизайн: Тип перфорации, цвет (стандартно RAL 9016, возможна окраска в другие цвета RAL) должны соответствовать интерьеру.
- Размер и форма: Возможность изготовления решеток стандартных и нестандартных размеров (в т.ч. по чертежам заказчика) позволяет решить любую задачу.
Особенности установки
Монтаж перфорированных решеток обычно не вызывает сложностей, но требует аккуратности. Важно обеспечить надежное крепление рамы к поверхности или воздуховоду. При установке в системах с высокими требованиями к герметичности может потребоваться использование уплотнительных материалов. Установка решеток является завершающим этапом монтажа воздуховодов (в том числе и при использовании систем, где есть перфорированный воздуховод) и влияет на эстетическое восприятие всей системы.
Перфорированные вентиляционные решетки – это элегантное и эффективное решение для организации воздухообмена. Они предлагают уникальное сочетание функциональности, обеспечивая необходимое движение воздуха, и эстетической привлекательности, позволяя архитекторам и дизайнерам реализовывать смелые идеи благодаря разнообразию перфораций и возможности индивидуального изготовления.
Современное производство позволяет изготавливать перфорированные решетки практически любых форм, размеров и с разнообразными узорами перфорации, удовлетворяя самые строгие технические и эстетические требования. Выбирая перфорированную решетку, вы получаете надежный и стильный элемент для вашей системы вентиляции, способный служить долгие годы.
