Решетка перфорированная с клапаном расхода воздуха ПВР-Р

Решетка перфорированная с клапаном расхода воздуха ПВР-Р

Перфорированная решетка ПВР-Р с клапаном расхода воздуха представляет собой современное решение для систем приточно-вытяжной вентиляции и кондиционирования. Устройство сочетает в себе функции эффективного воздухораспределения и точного контроля объема подаваемого воздуха.

Конструкция и технические характеристики

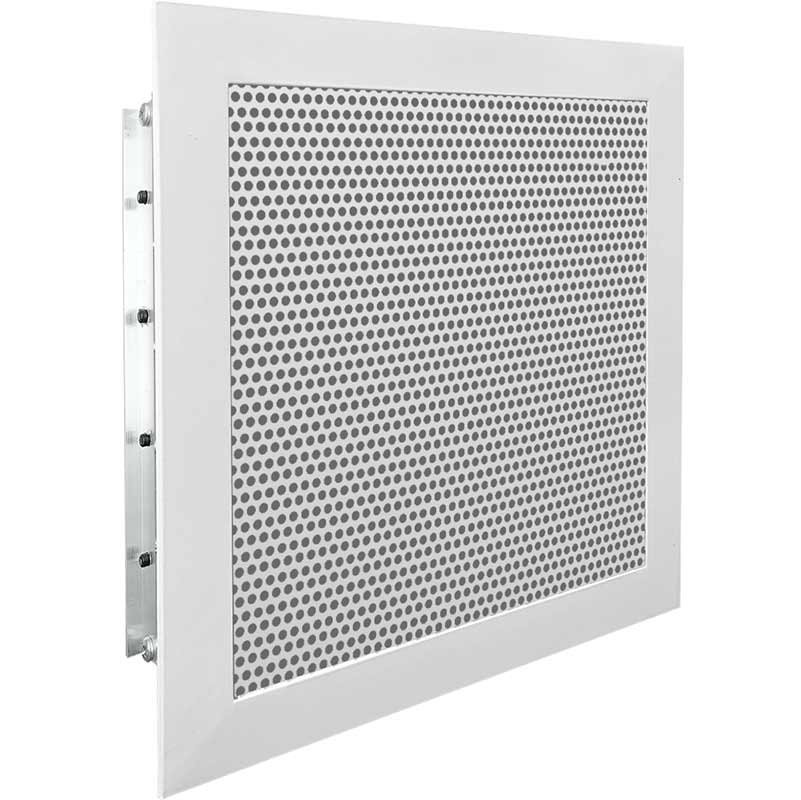

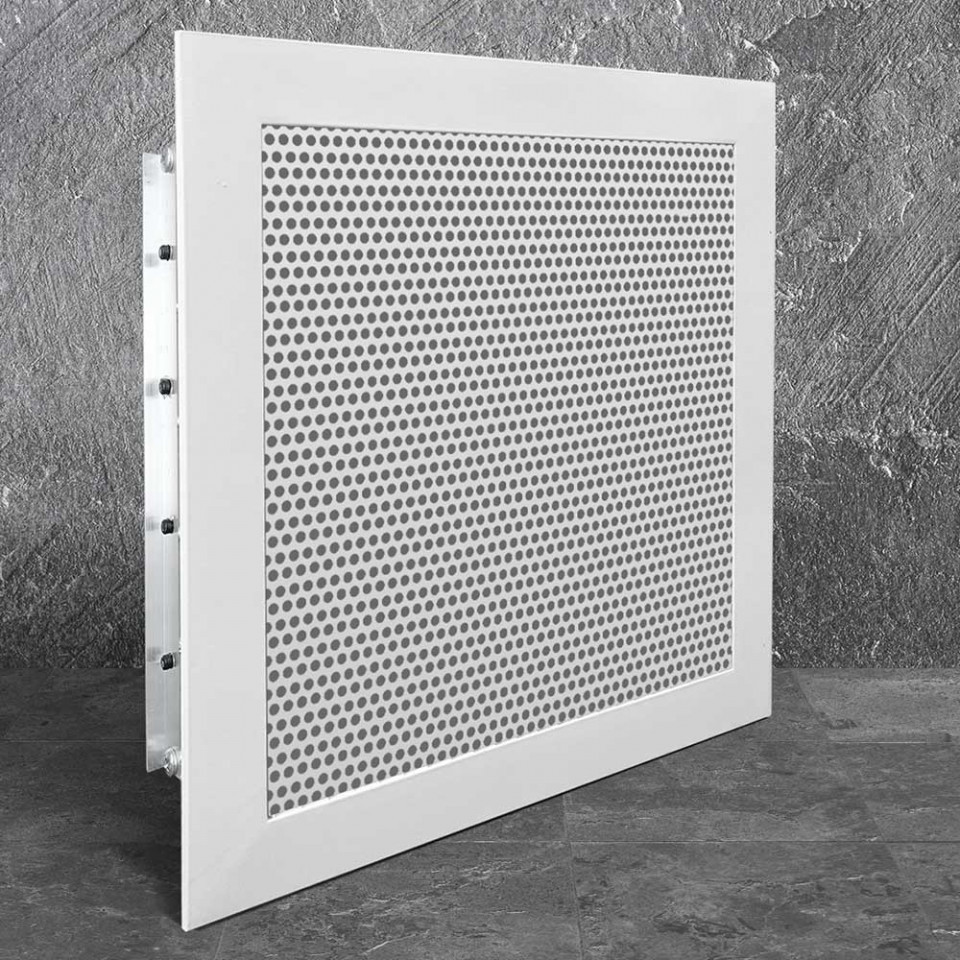

Решетка ПВР-Р состоит из следующих основных компонентов:

• Алюминиевая рамка из профиля АДЗ1 (ГОСТ 22233-2018)
• Перфорированная вставка из оцинкованной стали
• Клапан расхода воздуха (КРВ) с регулируемыми лопатками

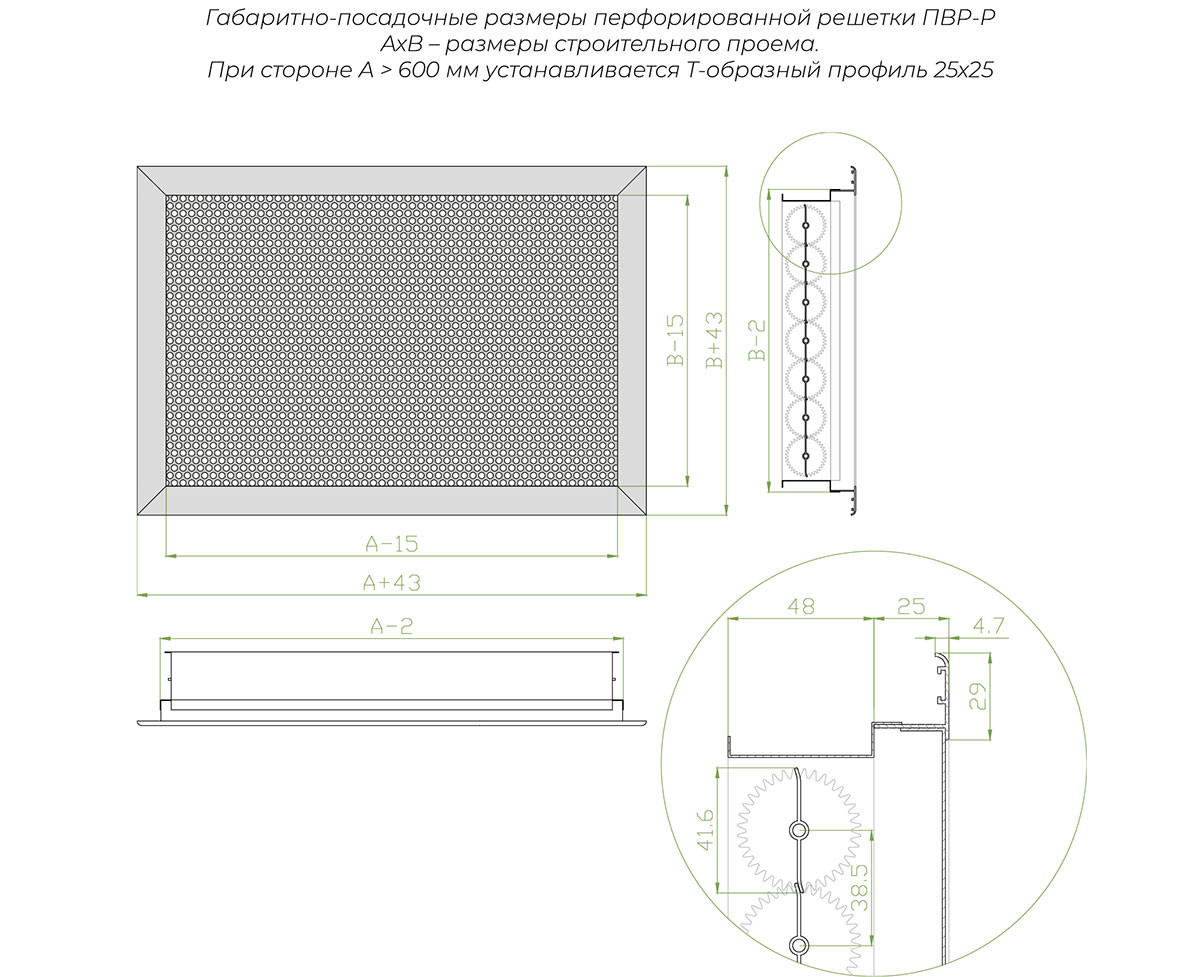

• Т-образный профиль для усиления конструкции (устанавливается каждые 600 мм)

Ключевые технические параметры:

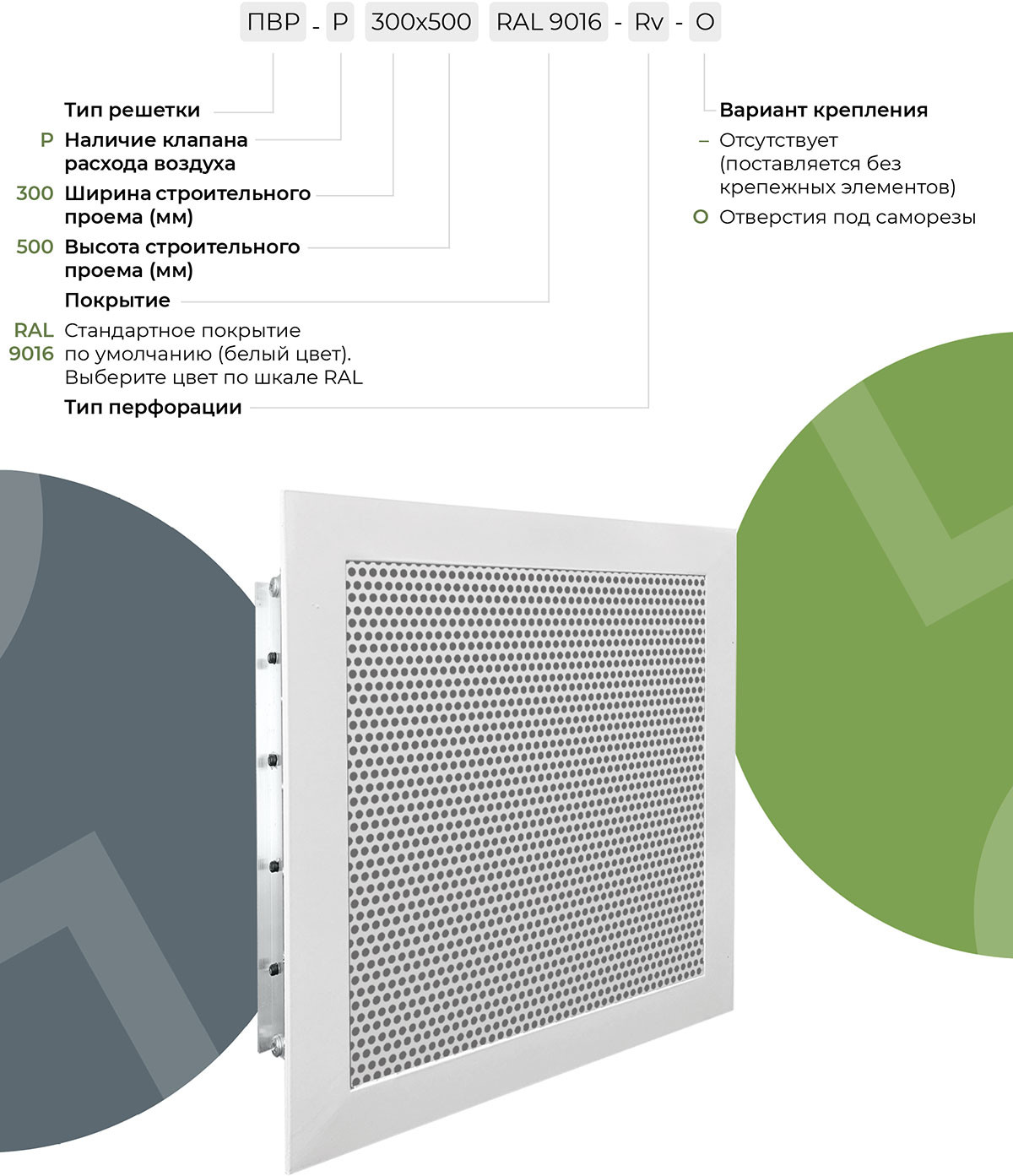

• Размерный ряд: от 100×100 мм до 2000×1500 мм (с шагом 1 мм)
• Стандартная перфорация: круглые отверстия RV 5-7
• Возможность изготовления с любым типом перфорации
• Стандартное покрытие: порошковая краска RAL 9016

Функциональные возможности

Решетка ПВР-Р обеспечивает комплексное управление воздушным потоком:

• Эффективное распределение воздуха через перфорированную поверхность
• Точная регулировка объема подаваемого воздуха с помощью КРВ
• Возможность изменения аэродинамических характеристик за счет различных вариантов перфорации
• Простота управления потоком через регулировочную ручку

Решетка ПВР-Р с комбинированной конструкцией (алюминиевая рамка + стальная перфорированная вставка) и клапаном расхода воздуха обеспечивает оптимальное сочетание функциональности и долговечности в системах вентиляции различного назначения.

Область применения

Решетка предназначена для использования в различных типах помещений:

• Офисные и административные здания
• Торговые и выставочные центры
• Промышленные предприятия
• Общественные учреждения
• Жилые помещения

Особенности монтажа и эксплуатации

Установка решетки ПВР-Р осуществляется с помощью саморезов через лицевую часть рамки. Конструктивные особенности обеспечивают:

• Прочность и жесткость конструкции благодаря Т-образным профилям
• Долговечность за счет комбинации алюминиевых и стальных элементов
• Легкость обслуживания и регулировки
• Возможность индивидуального подбора параметров перфорации

Решетка ПВР-Р может быть изготовлена в различных цветовых решениях по шкале RAL по индивидуальному запросу заказчика, что позволяет гармонично интегрировать ее в любой интерьер. Использование качественных материалов и продуманной конструкции делает эту решетку надежным решением для систем вентиляции.
