Накладная решетка с перфорацией ПВР-Н

Нет отзывов

Артикул: 167

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

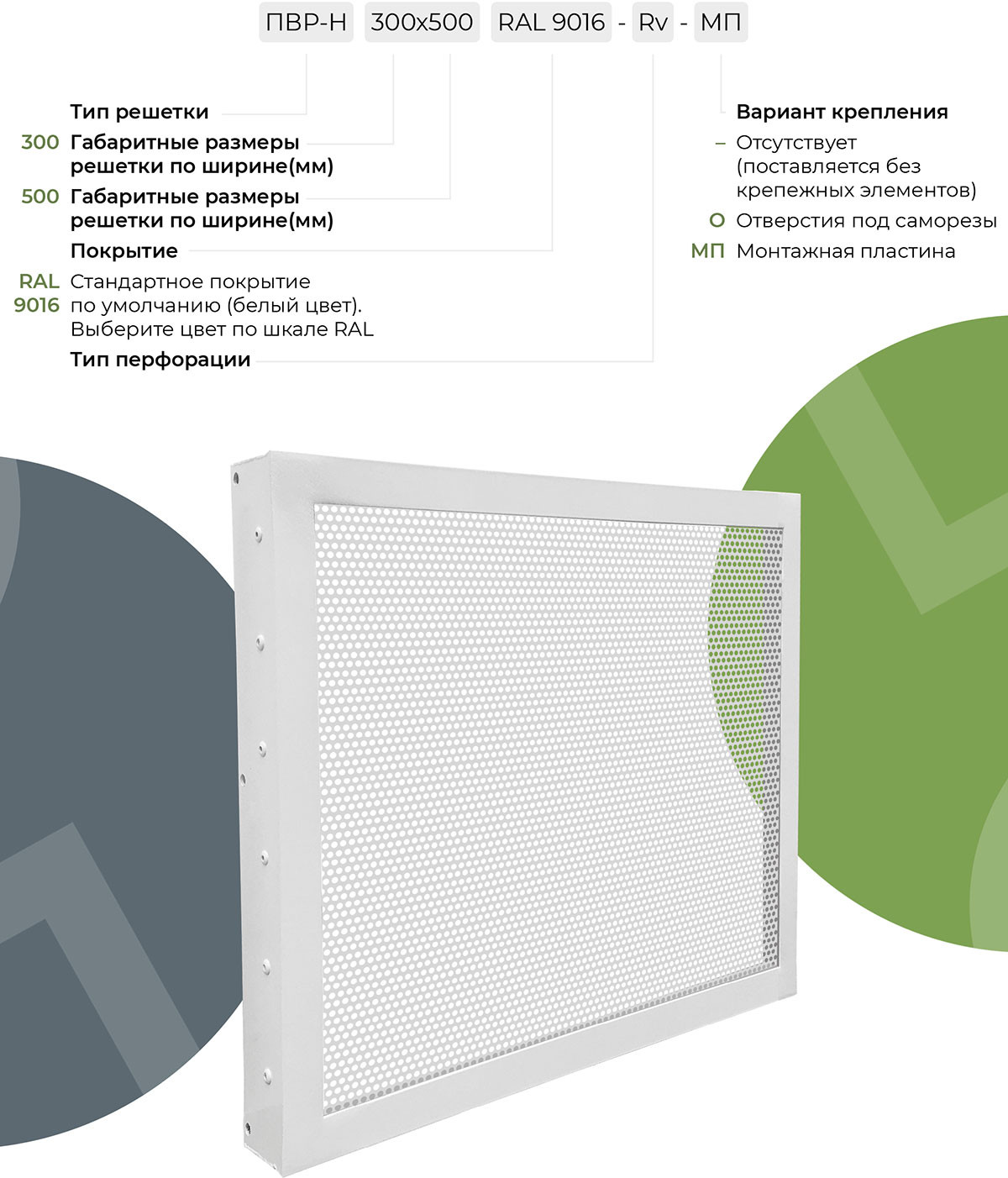

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

МП

МОНТАЖНАЯ ПЛАСТИНА

Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Узор:

RV 5-7

Круглая перфорация со смещенными рядами отверстий (по умолчанию)

Qg 16-26

Квадратная перфорация с прямыми рядами отверстий

Qd 16-26

Квадратная перфорация с диагонально смещенными рядами отверстий

Nr 14-18

Декоративная перфорация "крестик" с диагонально смещенными рядами отверстий

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В стены

Серия решетки — ПВР

Материал — Алюминий/оцинкованная сталь

Размеры Накладная решетка с перфорацией ПВР-Н

Дополнительно

647

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

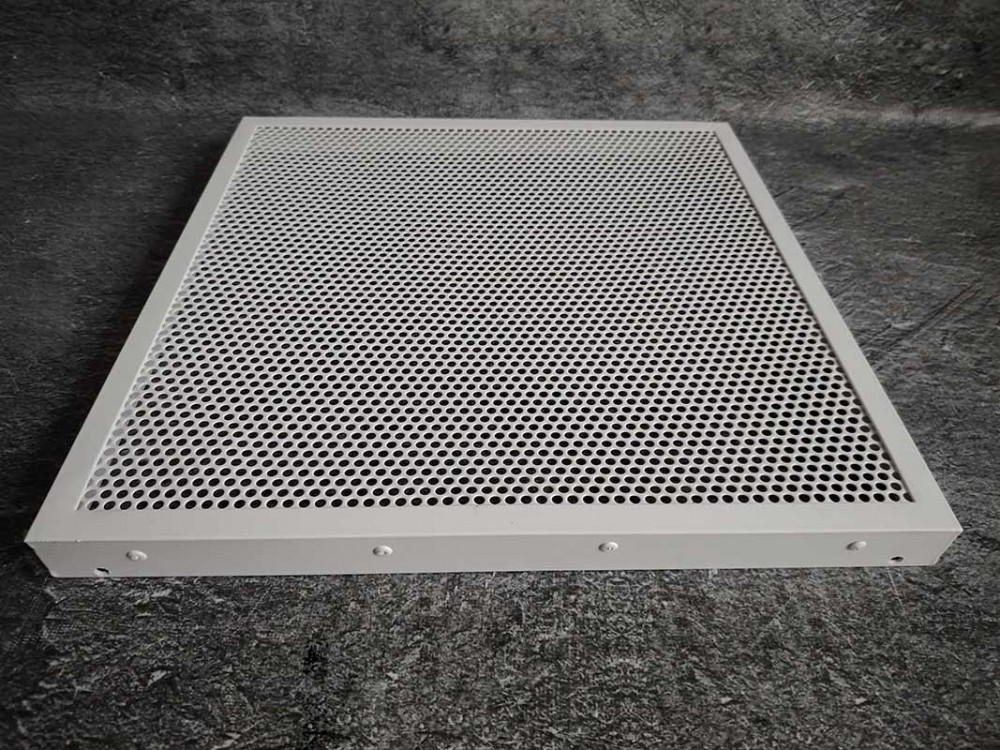

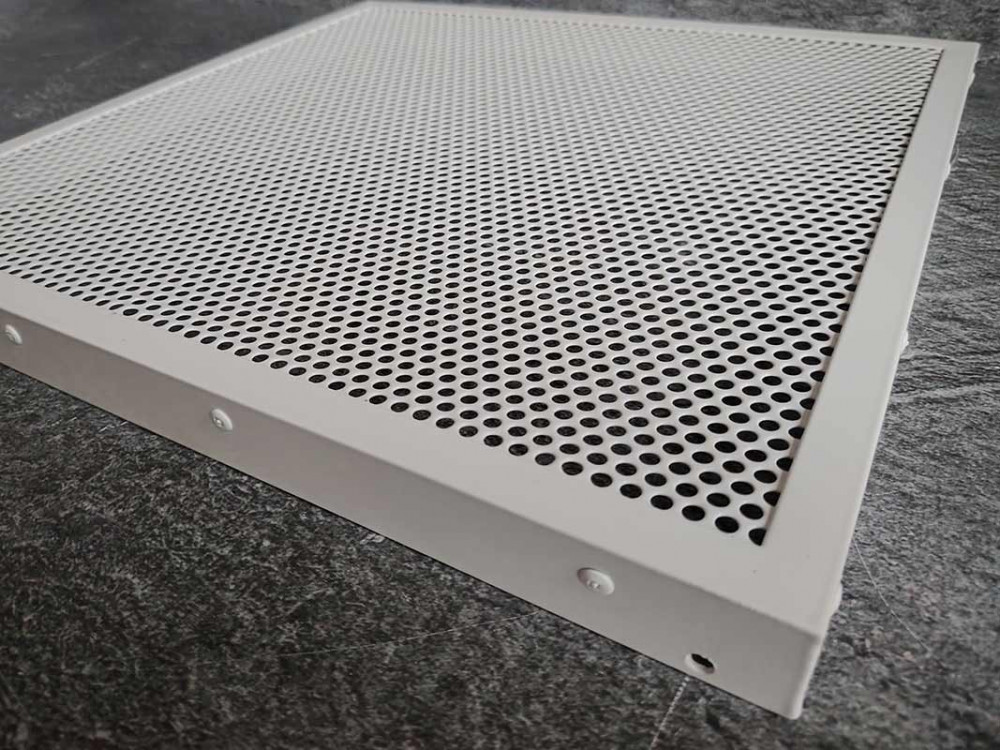

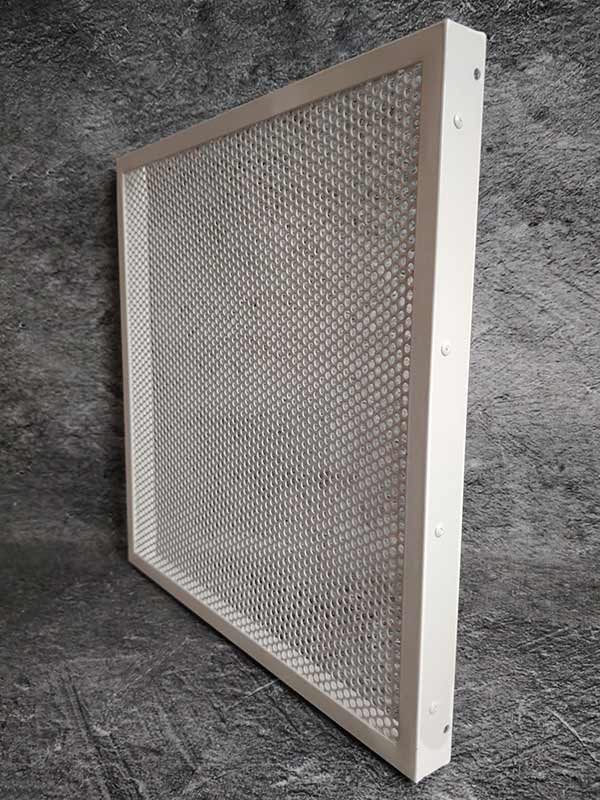

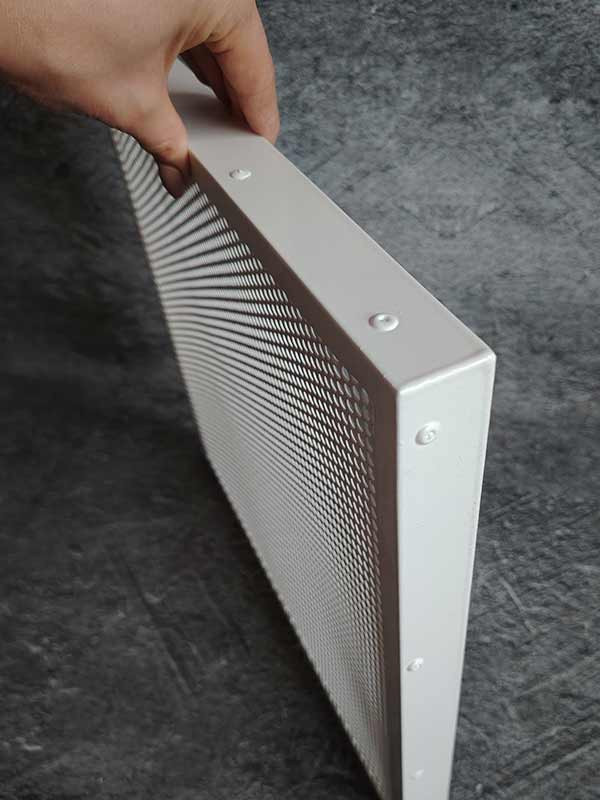

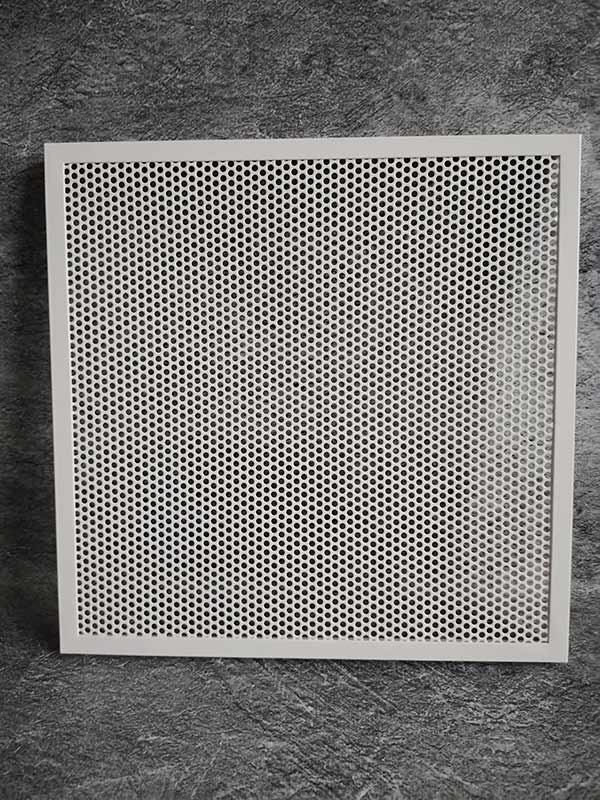

Накладная решетка с перфорацией ПВР-Н

Накладная перфорированная решетка ПВР-Н предназначена для монтажа в воздуховоды и строительные проемы систем вентиляции и кондиционирования, обеспечивая эффективное распределение воздушных потоков.

Конструкция и технические характеристики

Решетка ПВР-Н выполнена в накладном исполнении и состоит из алюминиевой рамки (профиль АДЗ1 по ГОСТ 22233-2001) и перфорированной вставки из оцинкованной стали. Стандартная комплектация включает круглую перфорацию RV 5-7 со смещенными рядами отверстий.

Основные параметры:

Размерный диапазон: от 100×100 мм до 2900×2900 мм
Т-образные профили усиления через каждые 600 мм
Возможность изготовления нестандартных размеров с шагом 1 мм
Стандартное покрытие: порошковая краска RAL 9016 (белый)

Особенности и варианты исполнения

Решетка ПВР-Н может монтироваться как накладным способом, так и полностью утапливаться в проем. Аэродинамические характеристики изделия определяются параметрами перфорации - размером отверстий и расстоянием между ними.

Дополнительные опции:

Клапан расхода воздуха
Адаптер для соединения с воздуховодом
Любой цвет покрытия по шкале RAL
Индивидуальная конфигурация перфорации

Область применения и монтаж

Решетки ПВР-Н используются в системах приточно-вытяжной вентиляции и кондиционирования воздуха различных типов помещений - от жилых и офисных до промышленных объектов. Жесткая конструкция с алюминиевым профилем обеспечивает долговечность эксплуатации.

Монтаж осуществляется непосредственно на воздуховоды или в строительные проемы. Возможность изготовления крупногабаритных изделий (до 2900×2900 мм) позволяет использовать решетки ПВР-Н в помещениях с повышенными требованиями к воздухообмену.

Характеристики

Место применения

В стены
Серия решетки

ПВР
Материал

Алюминий/оцинкованная сталь
