Инерционные вентиляционные решетки: Автоматическая защита вашей вентиляции
Инерционные вентиляционные решетки, также известные как гравитационные решетки или решетки с обратным клапаном, представляют собой важный элемент современных вентиляционных систем. Их основное назначение – автоматически перекрывать вентиляционные каналы при выключении вентилятора, предотвращая тем самым обратный ток воздуха (обратную тягу). Это простое, но эффективное устройство помогает поддерживать комфортный микроклимат в помещении и защищает систему вентиляции от нежелательных внешних воздействий. Инерционная решетка для вентиляции находит применение в жилых, коммерческих и промышленных зданиях.
Принцип работы такой решетки основан на использовании силы тяжести и давления воздушного потока. Конструкция включает в себя легкоподвижные горизонтальные пластины (жалюзи), которые открываются под действием исходящего потока воздуха от работающего вентилятора. Как только вентилятор выключается и давление воздуха падает, инерционные жалюзи под собственным весом и под воздействием возможного обратного давления автоматически закрываются, герметизируя канал.
Как работают инерционные (гравитационные) решетки?
Функционирование инерционной вентиляционной решетки гениально в своей простоте:
- Включение вентилятора: Создаваемый вентилятором воздухопоток давит на внутреннюю сторону жалюзи, заставляя их отклоняться наружу и открывать проход для воздуха.
- Выключение вентилятора: Давление исходящего потока прекращается. Под действием силы тяжести и возможного легкого давления снаружи (ветер, перепад давления) легкие жалюзи для вентиляции опускаются в исходное положение, плотно прилегая друг к другу и к раме, перекрывая канал.
Таким образом, инерционные жалюзи для вентиляции действуют как автоматический обратный клапан, не требуя для своей работы никакого внешнего питания или управления. Это обеспечивает надежную защиту системы 24/7.
Основные функции и преимущества инерционных решеток
Установка инерционных решеток для систем вентиляции дает ряд существенных преимуществ:
- Предотвращение обратной тяги: Главная функция – блокировка попадания холодного уличного воздуха, пыли, запахов из общей вентшахты или от соседей обратно в помещение через выключенный вентиляционный канал.
- Защита от внешних факторов: В закрытом состоянии инерционные жалюзи препятствуют проникновению в воздуховод осадков (дождя, снега), насекомых, птиц и мелкого мусора.
- Автоматическая работа: Не требуют ручного управления или подключения к электросети, срабатывают самостоятельно в зависимости от наличия или отсутствия воздушного потока.
- Простота и надежность: Конструкция не содержит сложных механизмов, что обеспечивает долгий срок службы и минимальную вероятность поломки.
- Универсальность: Подходят для большинства вытяжных вентиляционных систем.
Конструкция, материалы и размеры
Несмотря на простоту принципа действия, конструкция и материалы инерционных решеток могут варьироваться.
Рама и жалюзи

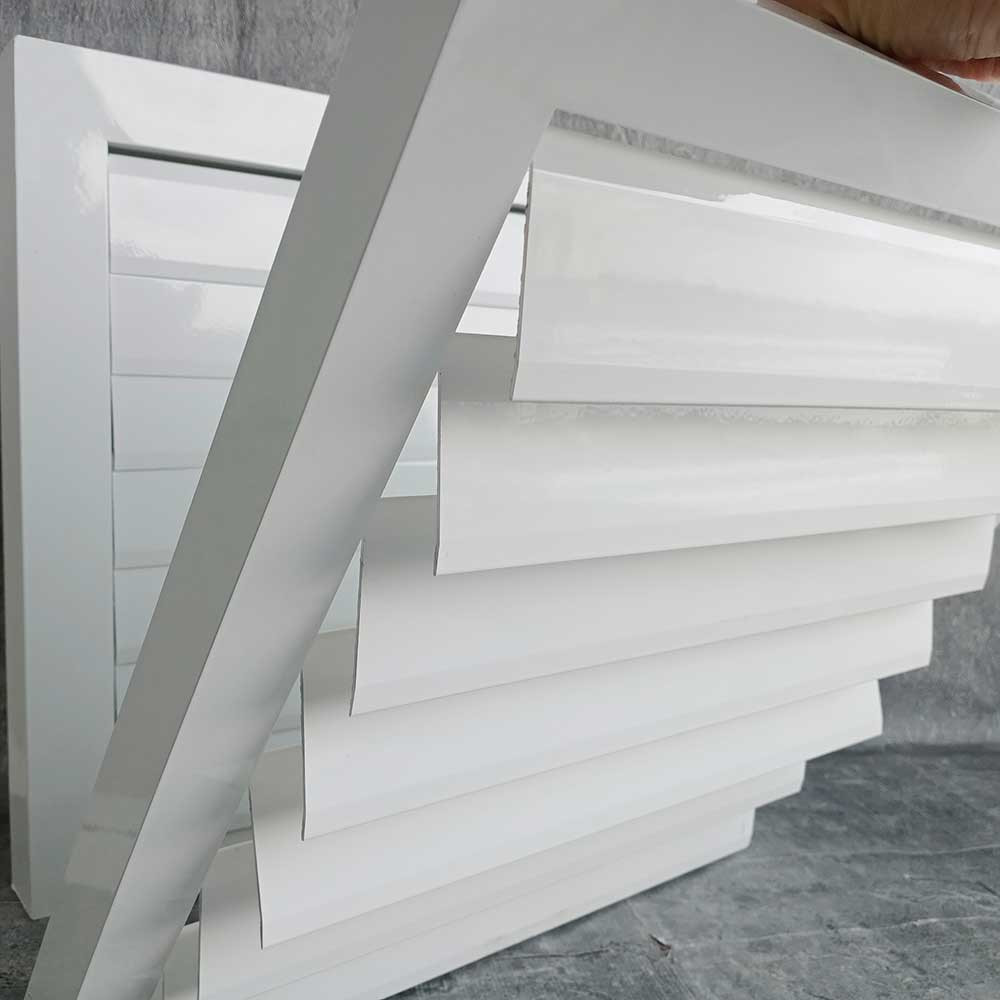

Стандартная инерционная решетка состоит из рамы и набора горизонтально расположенных, легко вращающихся на осях жалюзи (ламелей). Рама обычно изготавливается из прочного и легкого материала, чаще всего алюминиевого профиля (например, АД31) или ударопрочного пластика. Жалюзи должны быть максимально легкими, чтобы открываться даже при слабом потоке воздуха, поэтому их также делают из алюминия или тонкого пластика. Шаг между ламелями (расстояние между осями) обычно составляет около 50 мм, обеспечивая оптимальный баланс между пропускной способностью и эффективностью закрытия.
Материалы
Выбор материала зависит от места установки и требований к долговечности:
- Алюминий: Обеспечивает высокую прочность, устойчивость к коррозии и УФ-излучению, малый вес. Идеально подходит для наружной установки и долгосрочной эксплуатации.
- Пластик: Пластиковые инерционные решетки (часто из ABS или ПВХ) являются более доступным вариантом, устойчивы к влаге, легки в уходе. Часто используются для бытовых вытяжек (кухни, ванные комнаты). Пластиковые решетки – популярный выбор для жилых помещений.
Форма и размеры
Инерционные решетки чаще всего имеют квадратную или прямоугольную форму. Производители предлагают как стандартные типоразмеры (например, под воздуховоды 100, 125, 150 мм или стандартные строительные проемы), так и возможность изготовления решеток нестандартных размеров с малым шагом (например, 1 мм). Для подключения к круглым вентиляционным каналам решетка может оснащаться соответствующим патрубком на тыльной стороне. При больших размерах (ширина более 600-650 мм) конструкция может усиливаться дополнительными перемычками для сохранения жесткости.
Способы установки и монтаж
Установка вентиляционных решеток инерционного типа обычно производится на выходе вентиляционного канала, чаще всего на наружной стене здания.

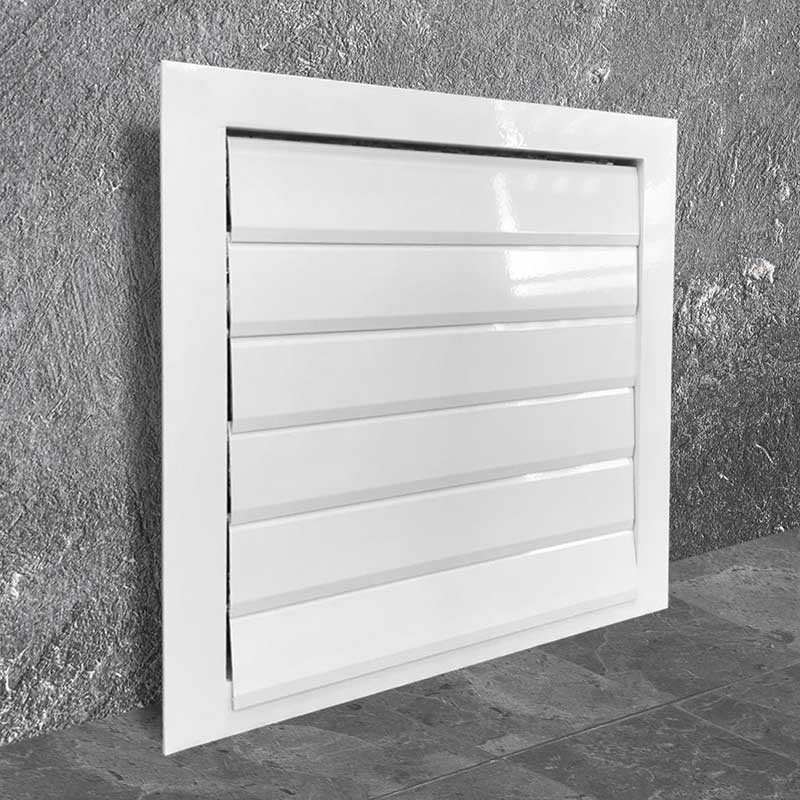

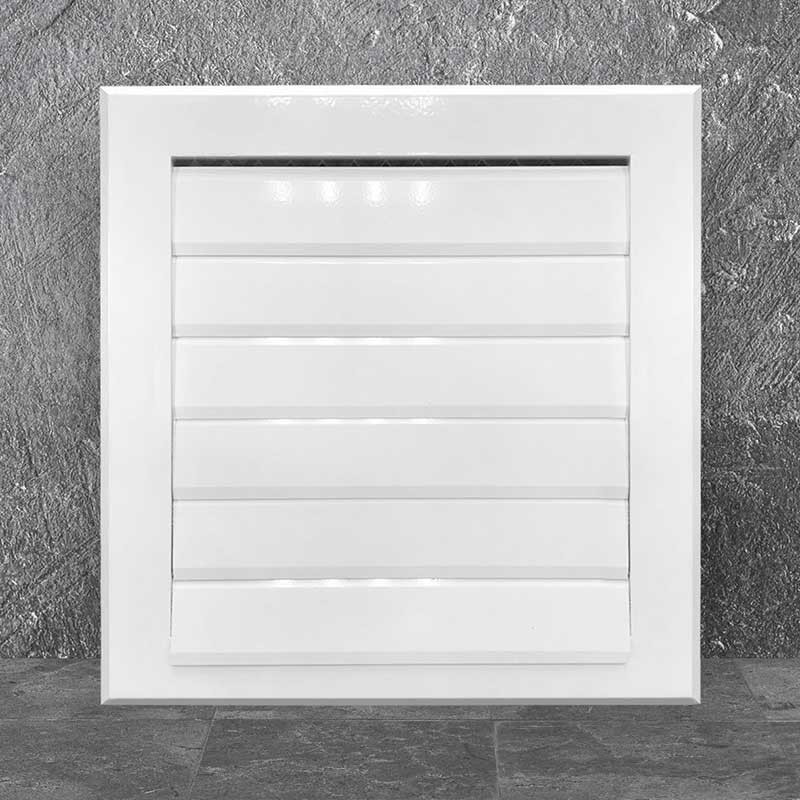

- Встраиваемый монтаж (Тип ИР, ИР-У): Решетка имеет внешний фланец (отбортовку), который закрывает края строительного проема. Решетка вставляется внутрь проема. Определяющим размером при заказе является размер самого проема.

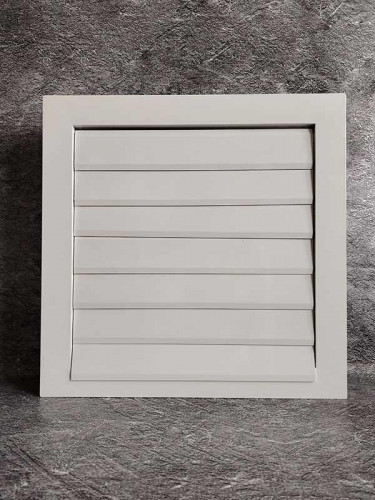

- Накладной монтаж (Тип ИР-Н, ИР-НУ): Рамка решетки не имеет внешнего фланца. Решетка либо накладывается поверх проема, либо полностью утапливается в него. Определяющим размером при заказе являются габаритные размеры самой решетки.
Крепление осуществляется с помощью саморезов через отверстия в раме или скрытыми крепежными элементами.
Области применения инерционных решеток
Инерционные решетки для систем вентиляции незаменимы в ситуациях, где необходимо предотвратить обратный ток воздуха:
- Вытяжные системы кухонь (подключение вытяжек).
- Вентиляция ванных комнат и санузлов (подключение бытовых вентиляторов).
- Общеобменная вытяжная вентиляция зданий.
- Системы удаления воздуха от локальных источников загрязнения.
- Завершение вентиляционных каналов на фасадах зданий.
Они эффективно работают в системах с периодическим включением вентиляторов.
Рекомендации по выбору
При выборе инерционной решетки стоит обратить внимание на:
- Размер: Должен соответствовать сечению воздуховода или размеру монтажного проема.
- Материал: Алюминий предпочтителен для наружной установки и долговечности, пластиковые решетки хорошо подходят для внутренних работ и влажных помещений.
- Тип монтажа: Встраиваемый или накладной, в зависимости от особенностей установки.
- Чувствительность жалюзи: Ламели должны легко открываться при рабочем давлении вашего вентилятора.
- Качество изготовления: Плотность прилегания жалюзи в закрытом состоянии, отсутствие щелей, качество материалов.
Инерционная вентиляционная решетка – это простое, но исключительно важное устройство для любой вытяжной вентиляционной системы. Ее способность автоматически предотвращать обратный воздухопоток без каких-либо затрат энергии делает ее незаменимым элементом для поддержания комфорта, гигиены и энергоэффективности здания. Это надежный страж на выходе вашего вентиляционного канала.
Выбирая инерционные решетки, вы инвестируете в стабильную и предсказуемую работу вашей вентиляции. Современные модели предлагают разнообразие размеров, форм (включая возможность подключения к круглой вентиляционной решетке через патрубок) и материалов, позволяя подобрать оптимальное решение для любых условий эксплуатации и эстетических предпочтений.
