Инерционная накладная решетка ИР-Н

Нет отзывов

Артикул: 91

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Варианты крепления: О

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАКЛАДНОЙ МОНТАЖ)

Отверстия под саморезы

Решетка накладывается на проем и тем самым перекрывает его по всему периметру. В этом случае решетка должна быть больше размера проема. Крепление производится с помощью саморезов через лицевую рамку решетки. При таком варианте крепления решетка будет выступать за плоскость стены на размер равный толщине (глубине) решетки.

МП

МОНТАЖНАЯ ПЛАСТИНА

Монтажная пластина

Монтаж с помощью монтажной пластины предусматривает 2 варианта крепления:

1. Утопленный монтаж. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

2. Скрытый накладной монтаж. Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединение (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Комплектация: С

Наличие патрубка: С патрубком для присоединения к круглому воздуховоду

С патрубком для присоединения к круглому воздуховоду

При заказе указывается диаметр воздуховода

Стандартное исполнение без патрубка

Цвет по RAL: RAL 9016

RAL 9016

Выбрать другой цвет

Характеристики

Место применения — На фасад

Производитель — ООО "ВЕНТРЕШЕТКИКОМ"

Вид решетки — Инерционные

Способ монтажа — Накладная

Регулировка — Нерегулируемая

Все характеристики

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

331 Р/шт

В корзину

В корзине

Купить в 1 клик

Добавить в корзину за 331 Р

В корзине

Описание
Характеристики

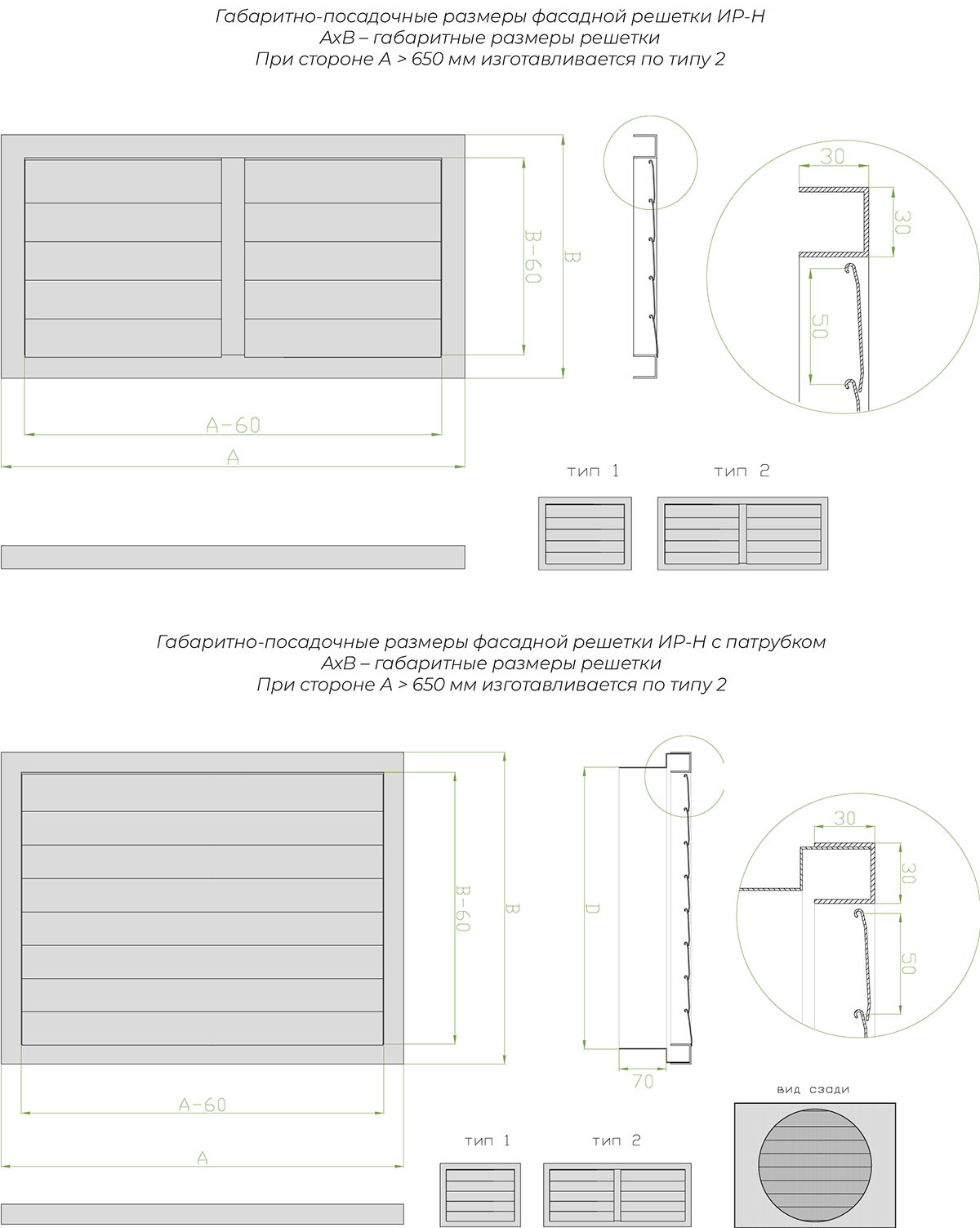

Чертеж

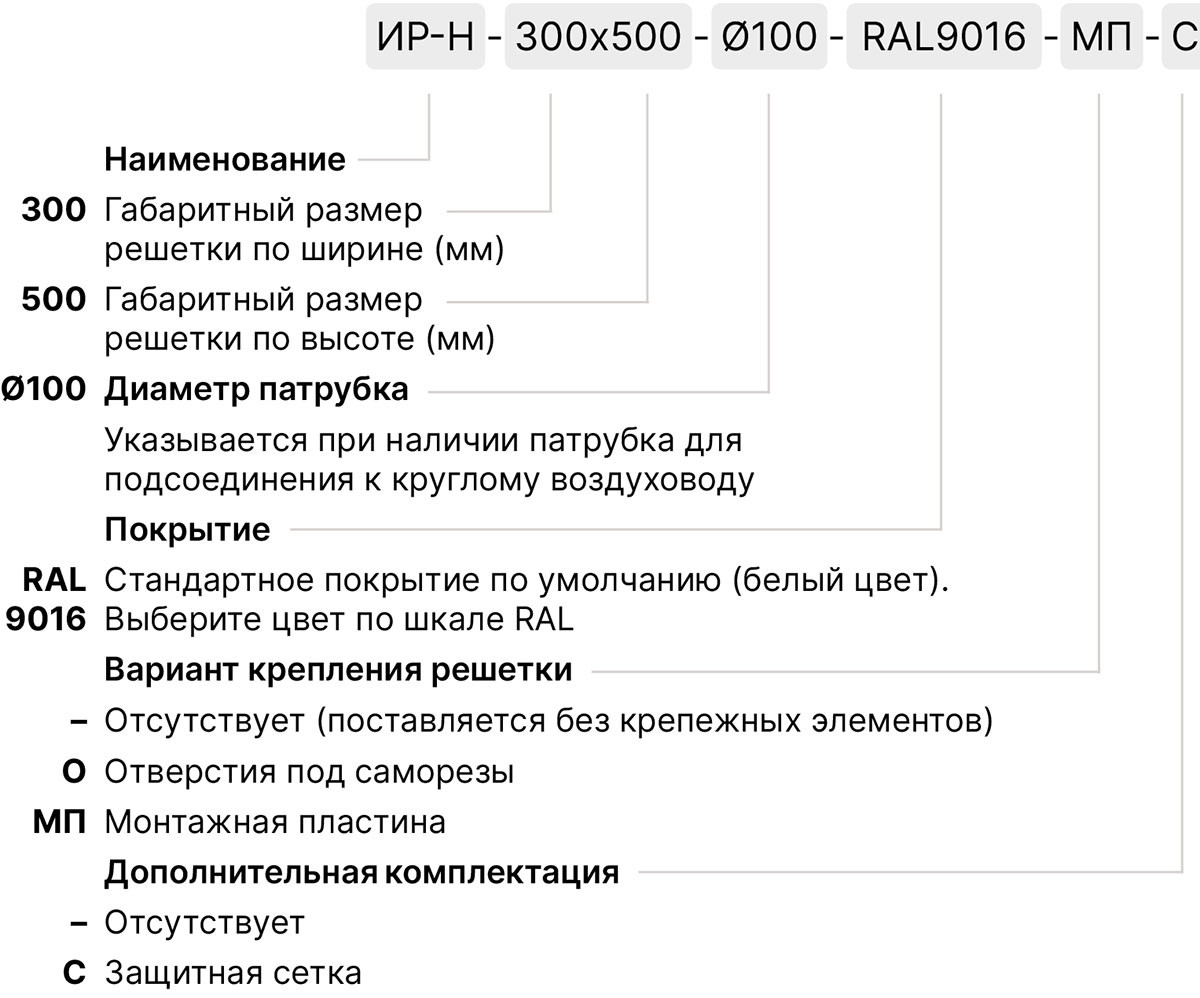

Пример заказа
Отзывы
Доставка и оплата

Скачать описание

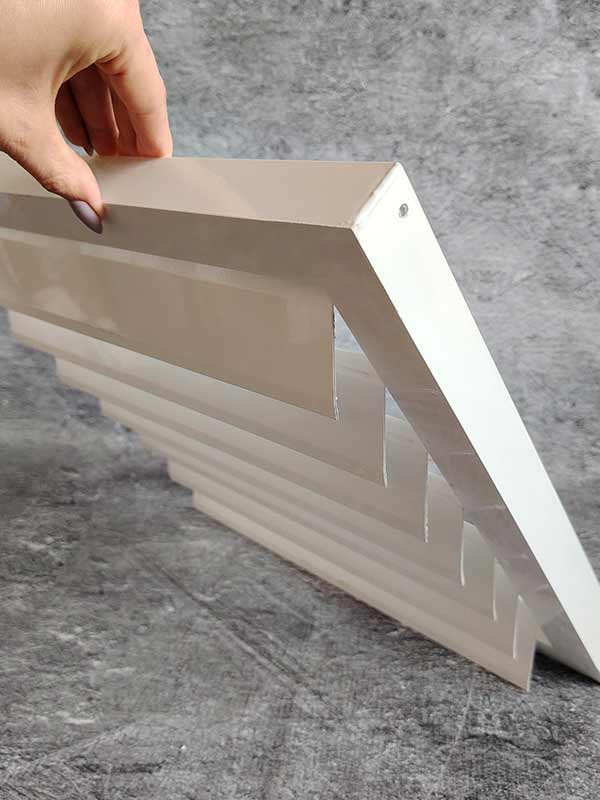

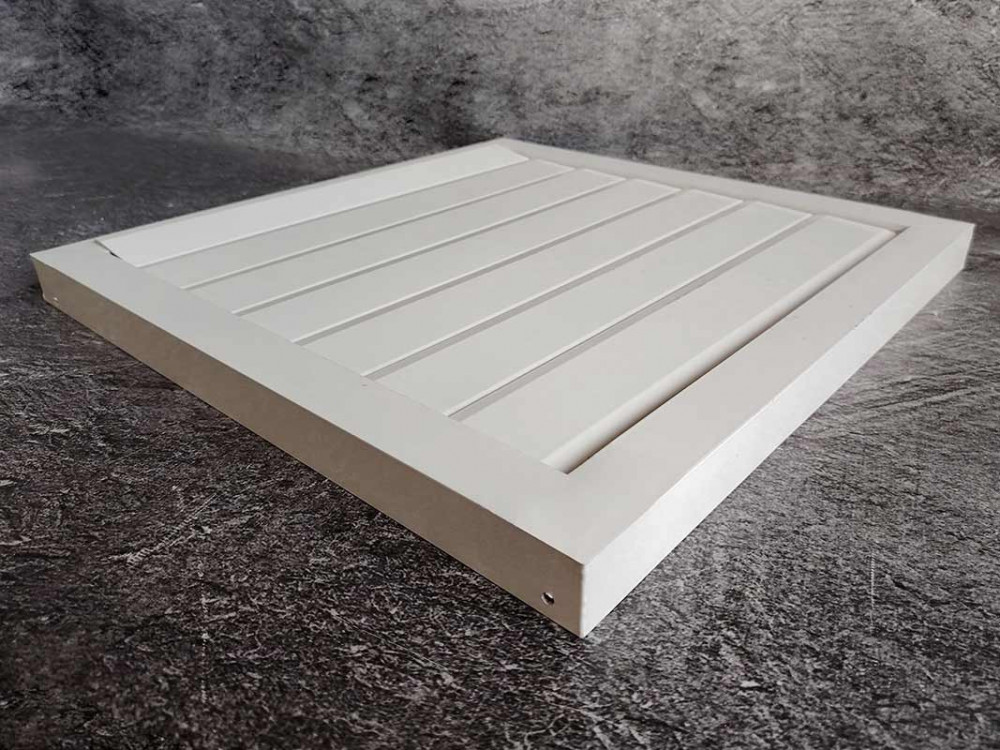

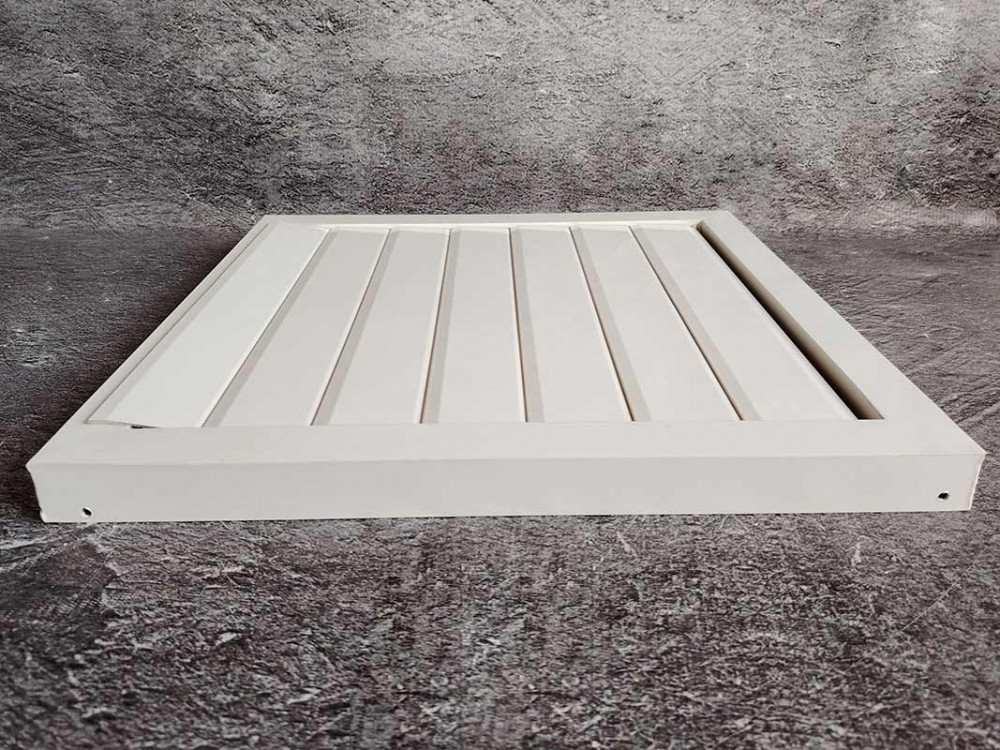

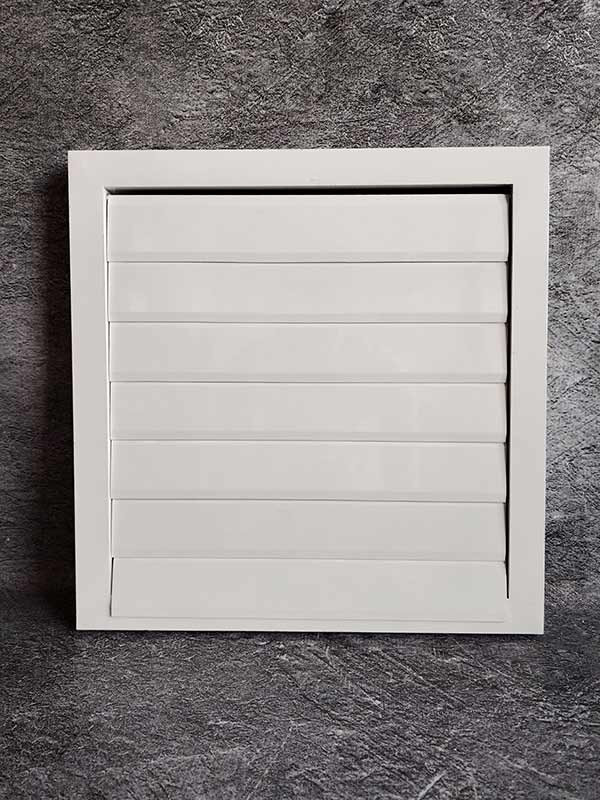

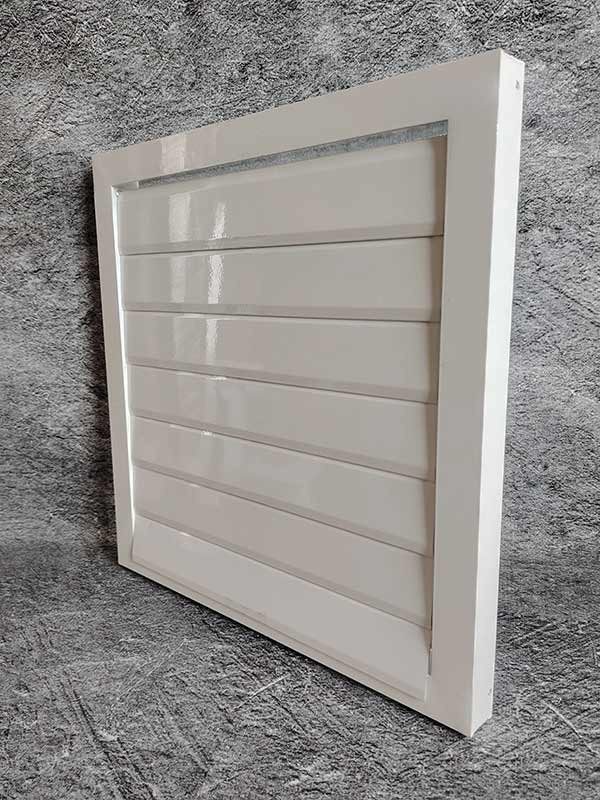

Инерционная накладная решетка ИР-Н

Решетка ИР-Н по назначению и функциональности полностью повторяет инерционную решетку ИР. Единственным конструктивным отличием является накладной тип исполнения, ее рамка сделана без внешнего фланца. Решетка ИР-Н накладывается на проем, либо полностью утапливается в проеме.

Инерционные решетки ИР-Н выполняют роль обратного клапана, пропуская воздушные потоки в одну сторону. Жалюзи решетки закрываются под силой собственного веса при выключенном вентиляторе, защищая от атмосферных осадков вентиляционный канал.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

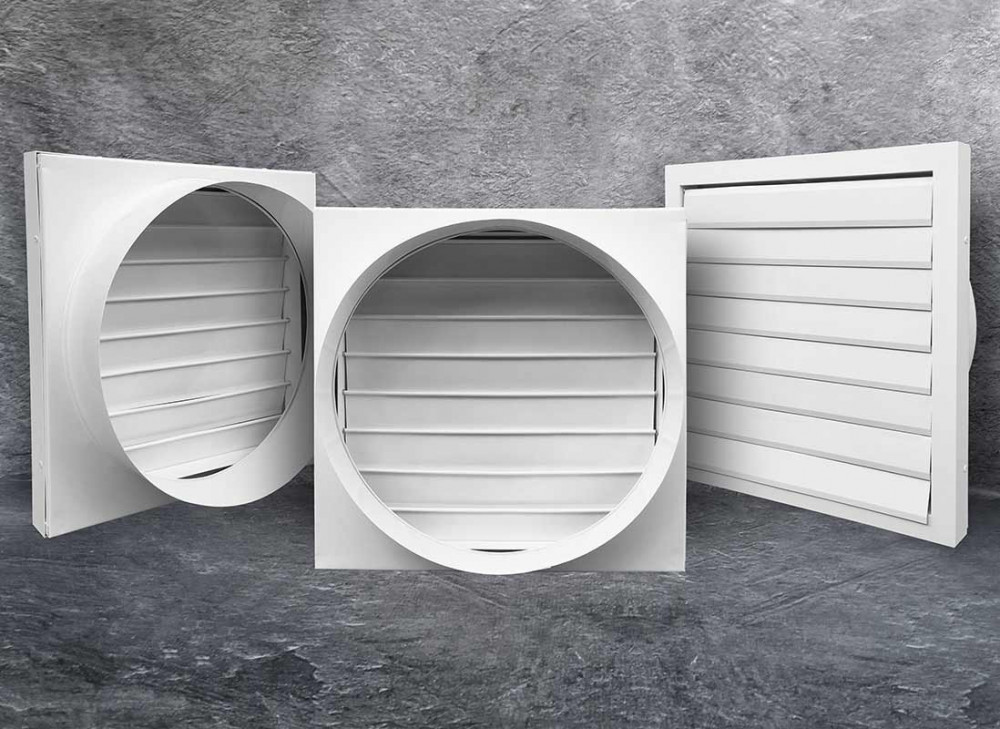

Возможно изготовление накладной решетки ИР-Н с патрубком нужного диаметра для подключения к круглому воздуховоду. Патрубок также изготавливается из алюминиевого профиля и по умолчанию окрашивается в цвет самой решетки согласно каталогу цветов RAL.

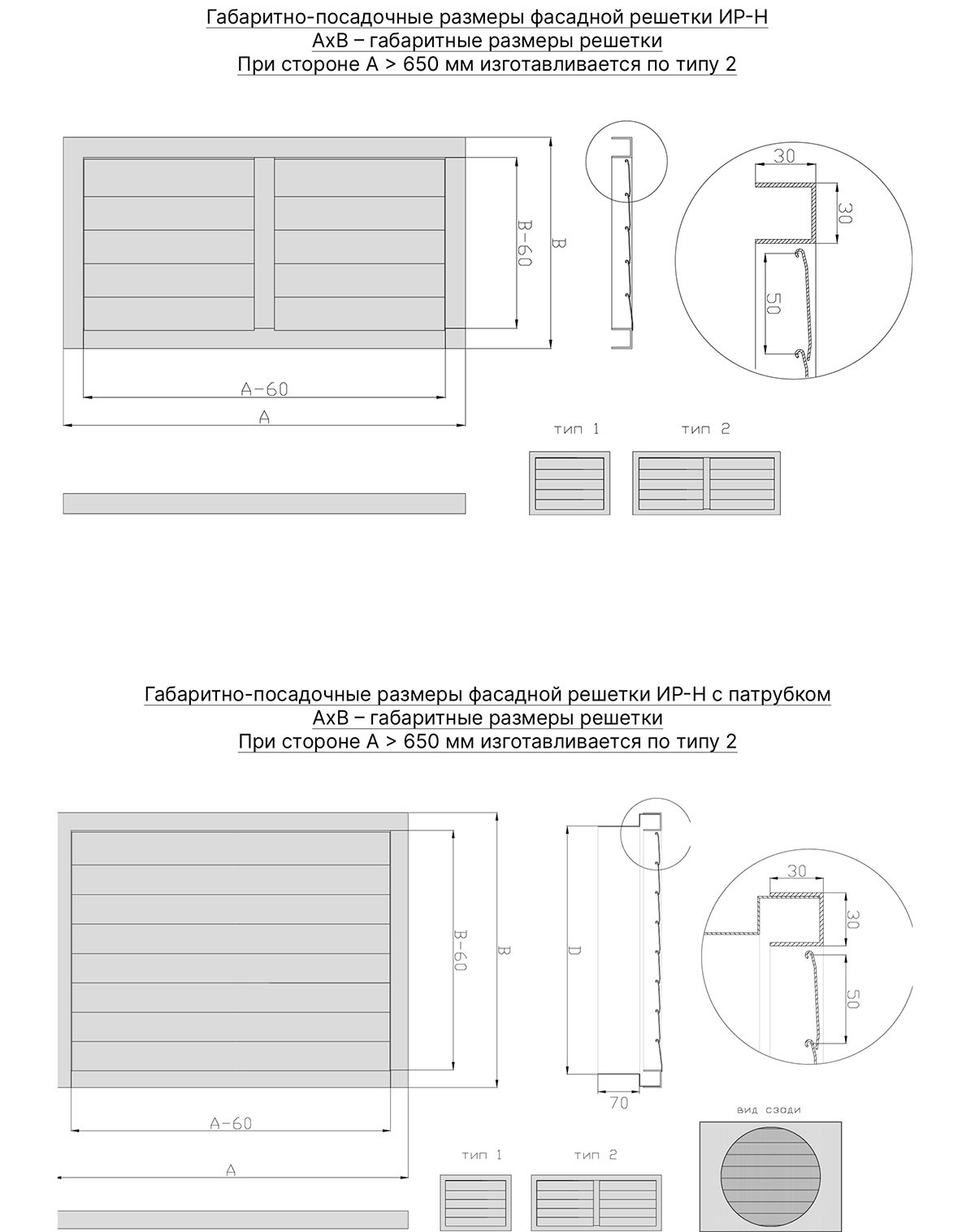

Чертеж

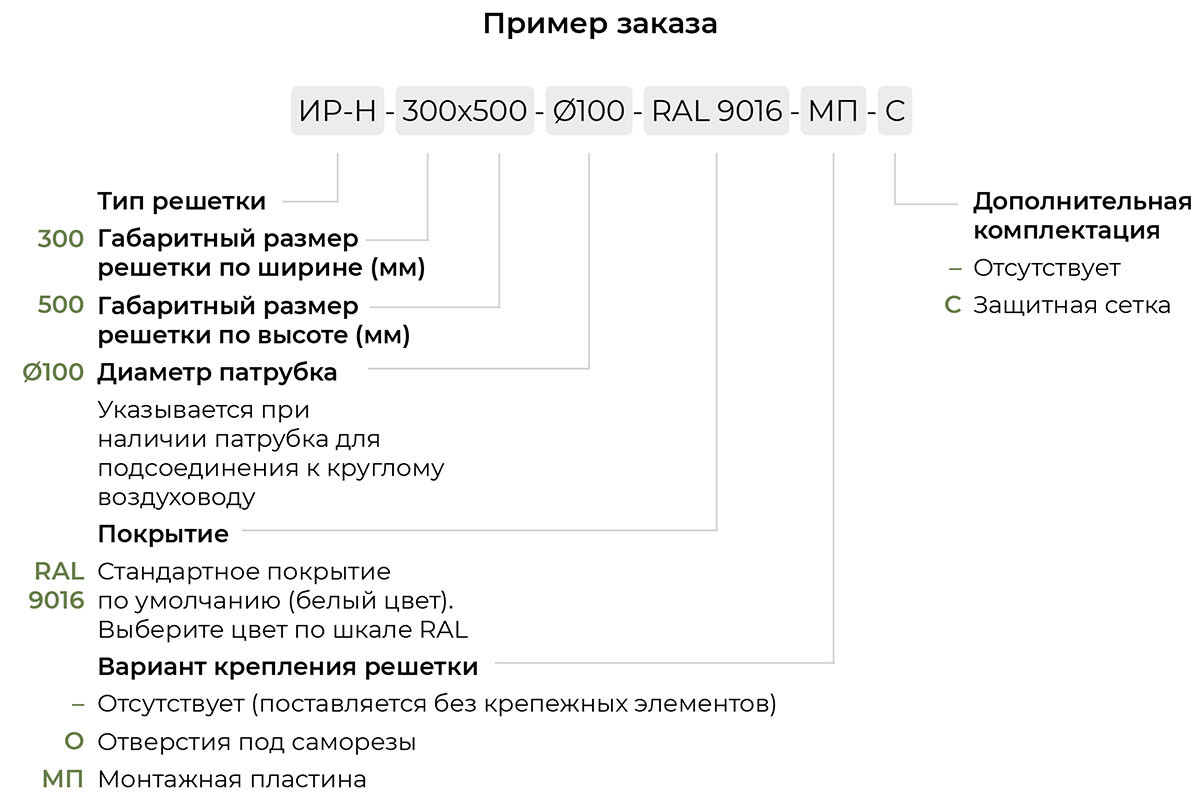

Пример заказа

Характеристики

Место применения

На фасад
Производитель

ООО "ВЕНТРЕШЕТКИКОМ"
Вид решетки

Инерционные
Способ монтажа

Накладная
Регулировка

Нерегулируемая
Форма

Прямоугольные
Материал

Алюминий
Конструкция

Неразборная
Предоплата

100%
Бренд

THE GRILLES
