Панельные воздухораспределители: Эффективное и комфортное распределение воздуха
Панельный воздухораспределитель является ключевым компонентом современных воздухораспределительных систем, играя решающую роль в создании комфортного и здорового микроклимата в помещениях различного назначения. В отличие от простых вентиляционных решеток, эти устройства не просто закрывают выход воздуховода, а активно участвуют в формировании и направлении воздушных потоков, обеспечивая их равномерное и эффективное распространение по всему объему комнаты. Качественный воздухораспределитель для системы вентиляции – это залог не только комфорта, но и энергоэффективности всей климатической установки.
Основная задача панельного воздухораспределителя – подача подготовленного (нагретого, охлажденного, очищенного) воздуха в рабочую зону помещения таким образом, чтобы избежать сквозняков, застойных зон и значительных перепадов температур. Чаще всего монтаж воздухораспределителя производится в подвесной потолок, что позволяет гармонично интегрировать его в интерьер и обеспечить оптимальную траекторию движения воздушных масс. Именно панели воздухораспределителей во многом определяют конечный результат работы всей системы вентиляции и кондиционирования.
Преимущества и эффективность панельных воздухораспределителей
Использование современных панельных воздухораспределителей дает ряд существенных преимуществ, напрямую влияющих на комфорт и экономичность:
- Равномерное воздухораспределение: Обеспечивают плавное смешивание приточного воздуха с воздухом помещения, предотвращая образование локальных зон с дискомфортной температурой или скоростью движения воздуха.
- Высокая эффективность воздухообмена: Способствуют быстрому и полному обновлению воздуха в помещении, удалению избыточной влаги, тепла и загрязнителей.
- Гибкая регулировка потоков воздуха: Многие модели позволяют настраивать направление и форму воздушной струи, адаптируя работу системы под конкретные условия и планировку помещения.
- Низкий уровень шума: Правильно подобранные и установленные устройства работают тихо, минимизируя шум при работе воздухораспределителя и не создавая акустического дискомфорта.
- Эстетическая интеграция: Современный дизайн панелей позволяет им легко вписываться в любой интерьер, становясь его незаметной или, наоборот, стильной деталью.
В совокупности эти факторы определяют высокую эффективность воздухораспределителей панельного типа в создании оптимальных климатических условий как для жилых, так и для общественных или коммерческих пространств.
Конструкция и характеристики панельных распределителей
Несмотря на внешнее разнообразие, большинство панельных воздухораспределителей имеют схожую базовую конструкцию, понимание которой помогает оценить их характеристики.
Основные компоненты
Типичный воздухораспределитель панельный состоит из нескольких ключевых элементов:
- Корпус: Внешняя часть устройства, чаще всего изготавливаемая из листовой стали или алюминия, реже – из пластика. Может иметь квадратную, прямоугольную или круглую форму.
- Лицевая панель: Непосредственно видимая часть с воздухораспределяющими элементами (щелями, соплами, перфорацией, ячейками). Дизайн панели определяет тип формируемой воздушной струи.
- Камера статического давления (КСД): Часто является неотъемлемой частью конструкции или поставляется как отдельный элемент. Это короб, устанавливаемый за лицевой панелью, который служит для выравнивания давления и скорости воздушного потока перед его подачей через панель. Это обеспечивает равномерность распределения.
- Соединительный патрубок: Элемент для подключения воздухораспределителя к воздуховоду системы вентиляции. Может быть бокового или осевого подключения, круглого или прямоугольного сечения.
- Регулирующие элементы (опционально): Некоторые модели оснащаются встроенными регуляторами расхода воздуха или индивидуально настраиваемыми соплами/ламелями для точной регулировки потоков воздуха.
Материалы и отделка
Как уже упоминалось, основным материалом для корпусов и панелей служит оцинкованная или окрашенная листовая сталь, а также алюминий. Это обеспечивает прочность, долговечность и коррозионную стойкость. Стандартным цветом является белый (по каталогу RAL), однако возможна окраска в любой другой цвет по запросу для лучшей интеграции в дизайн интерьера.
Воздухораспределяющие элементы и типы потоков
Именно конфигурация лицевой панели определяет, как будет распределяться воздух. Существуют различные типы панелей:

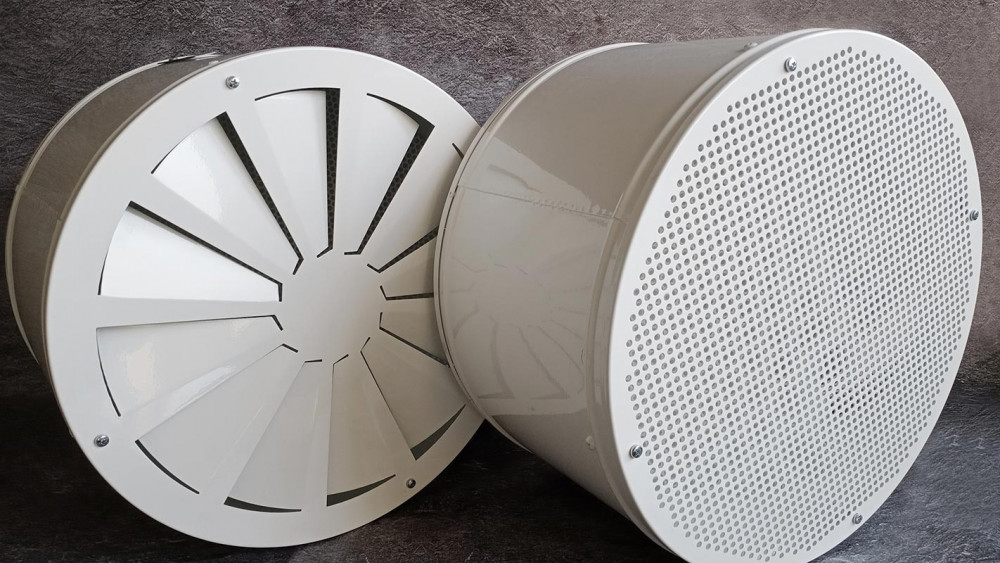

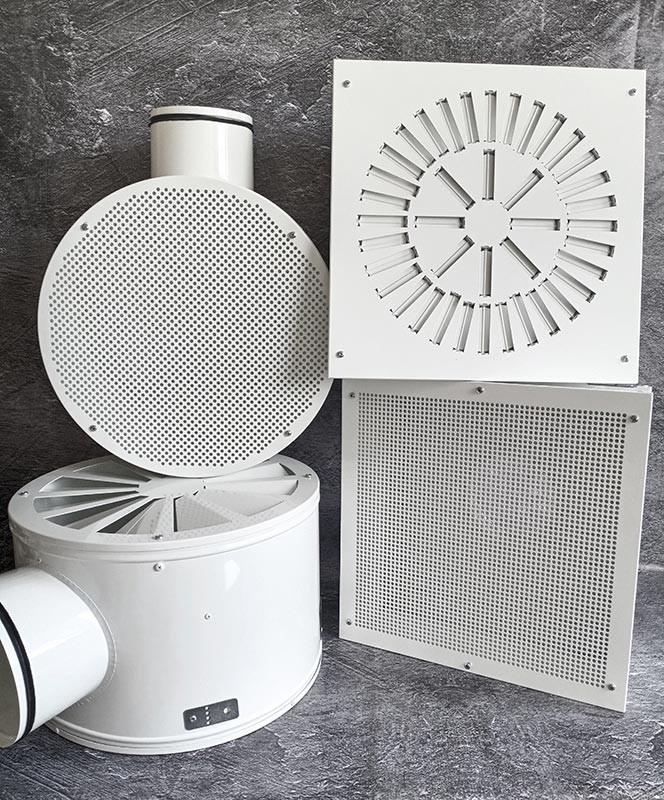

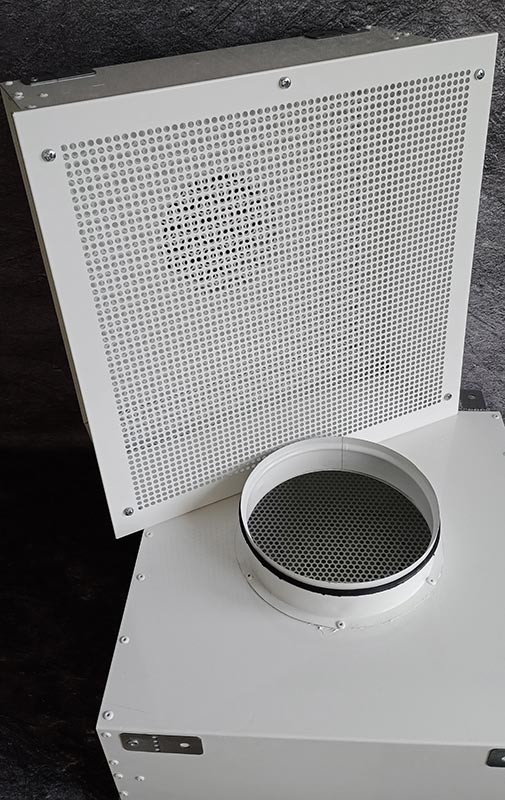

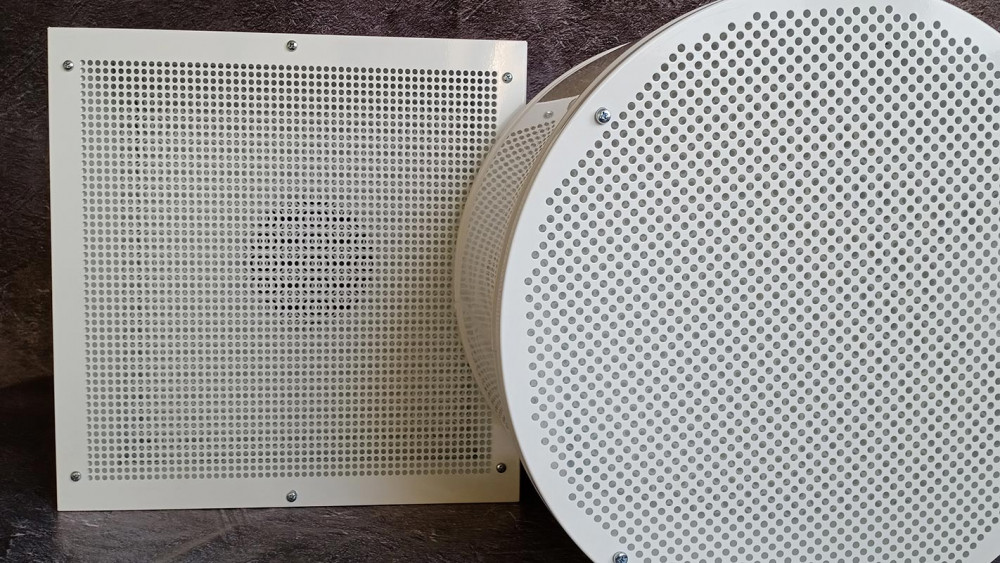

- Перфорированные панели: Создают низкоскоростной, диффузный поток воздуха, подходящий для помещений с низкими потолками или требованиями к минимальным скоростям воздуха.
- Щелевые воздухораспределители (линейные): Формируют плоскую веерную струю, часто используются для установки вдоль стен или окон.

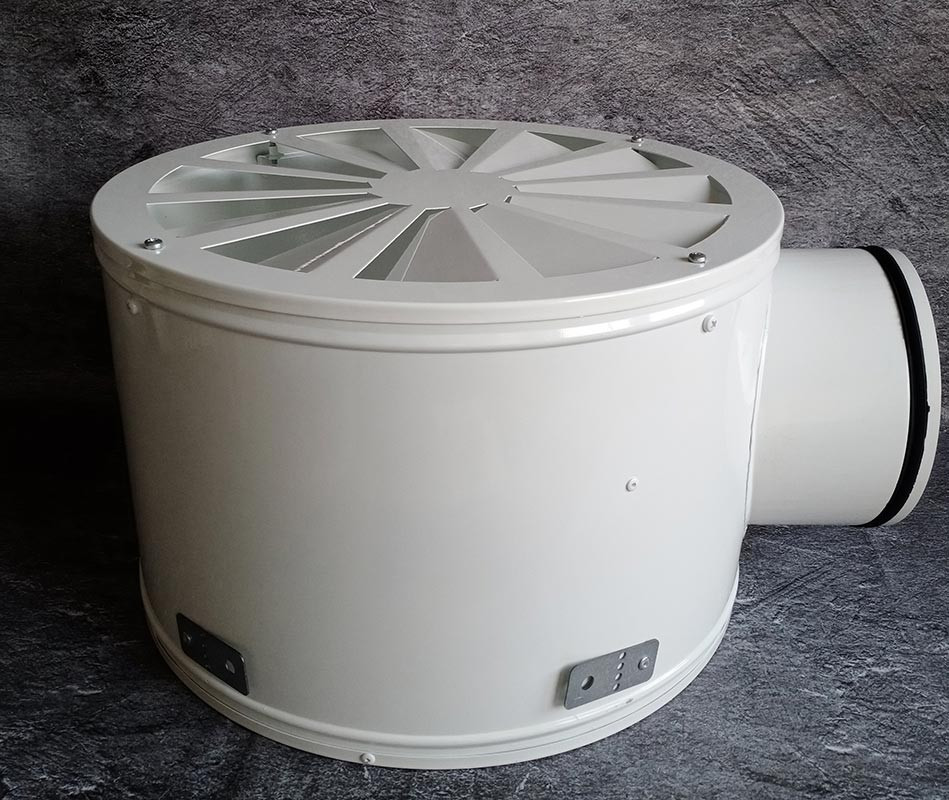

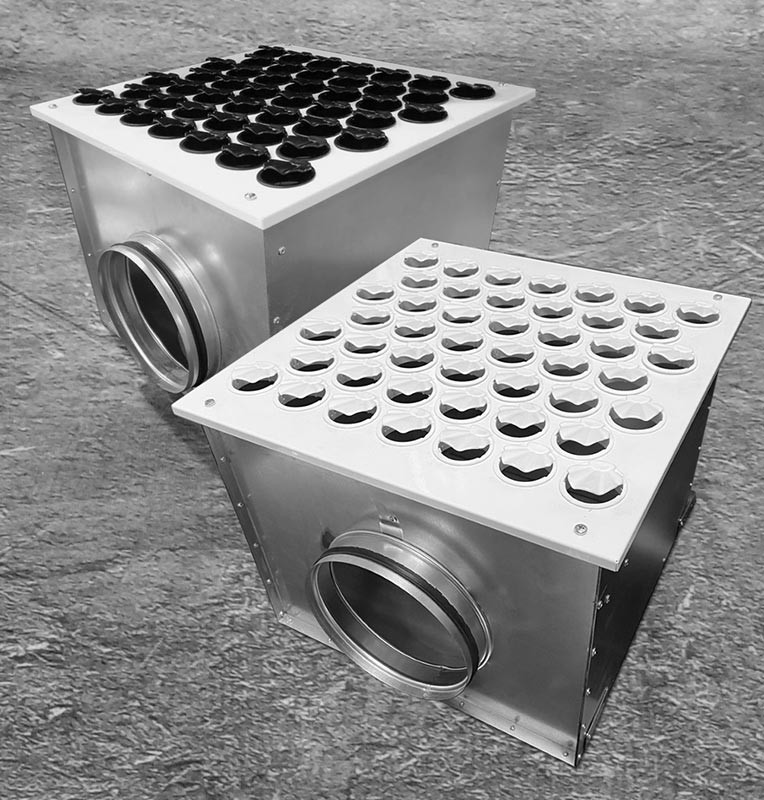

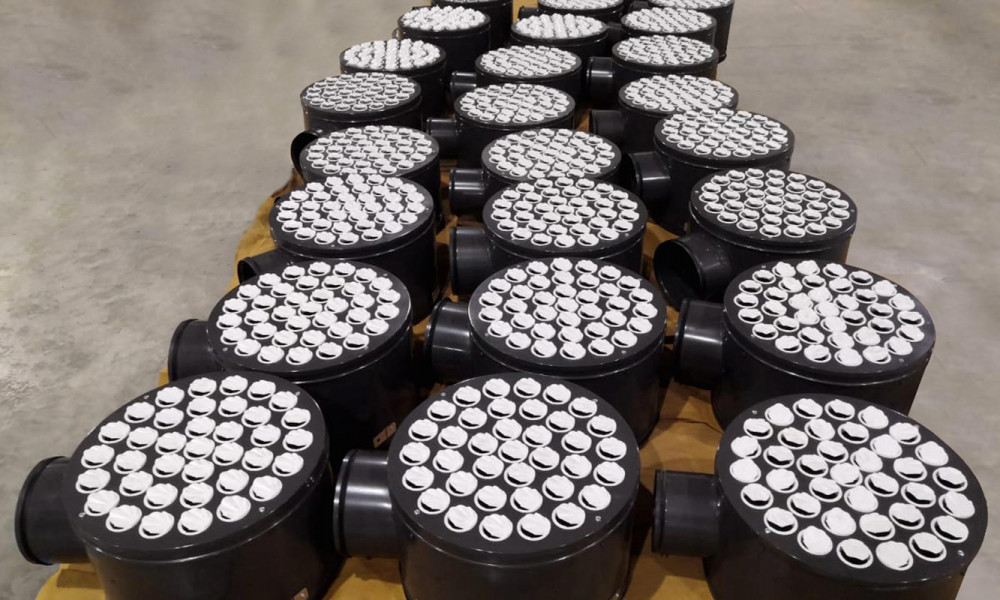

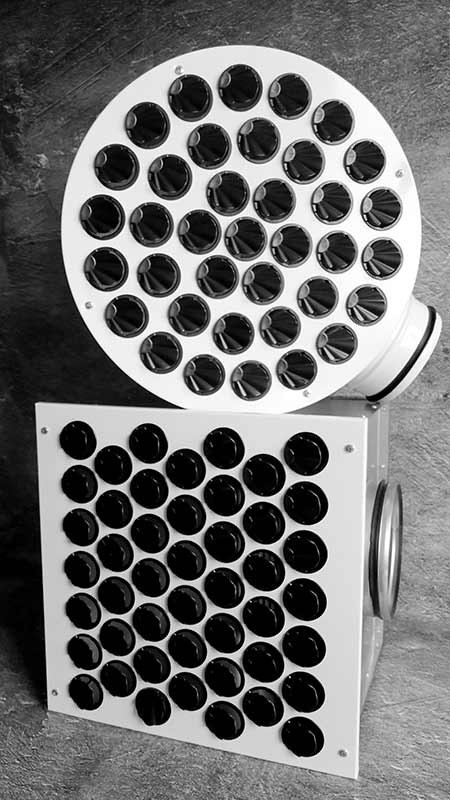

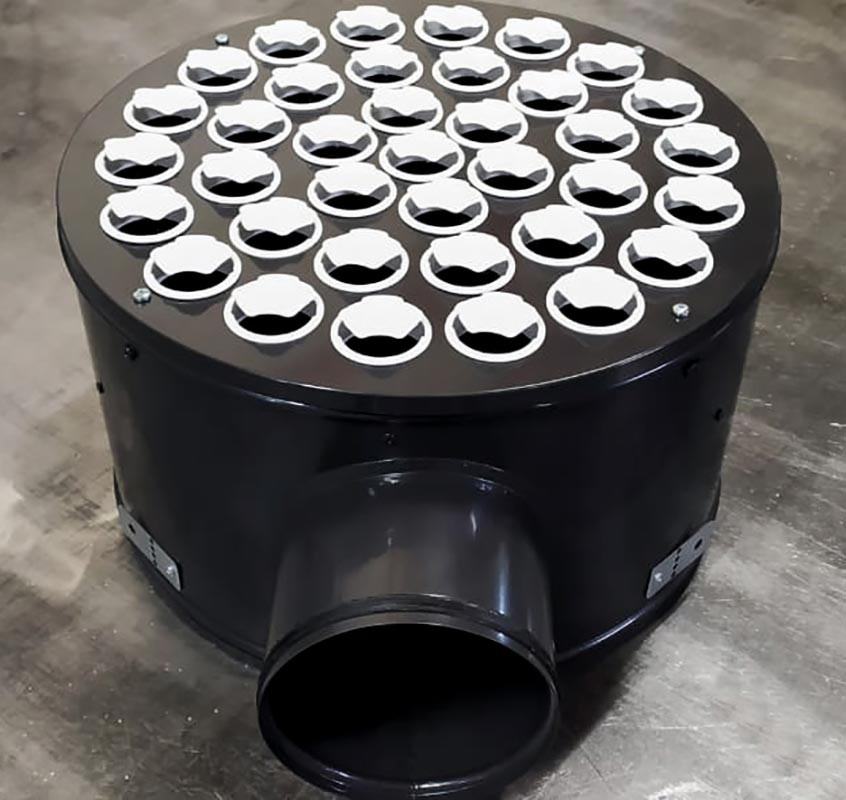

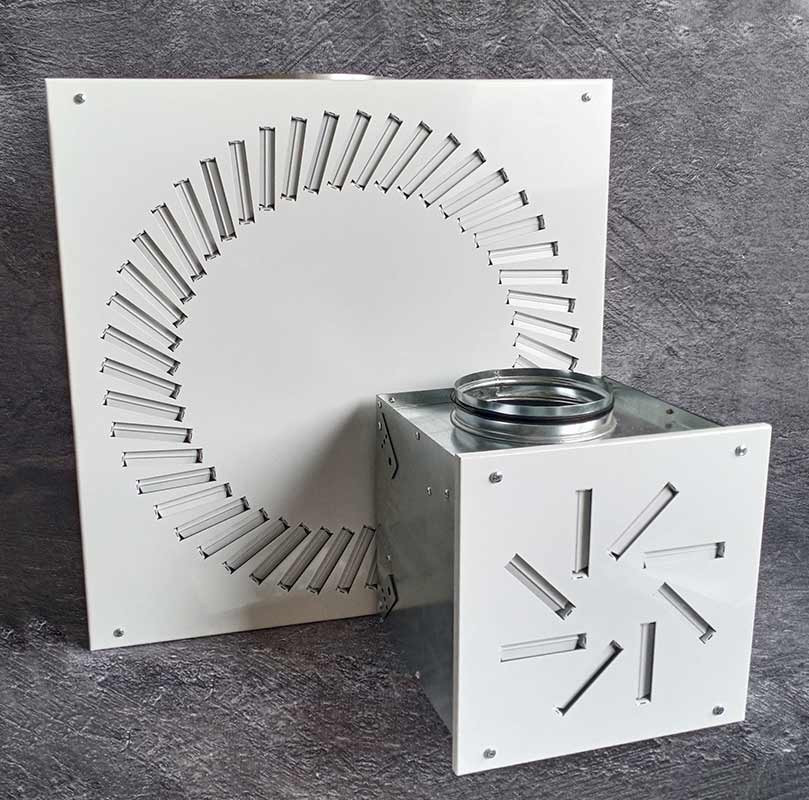

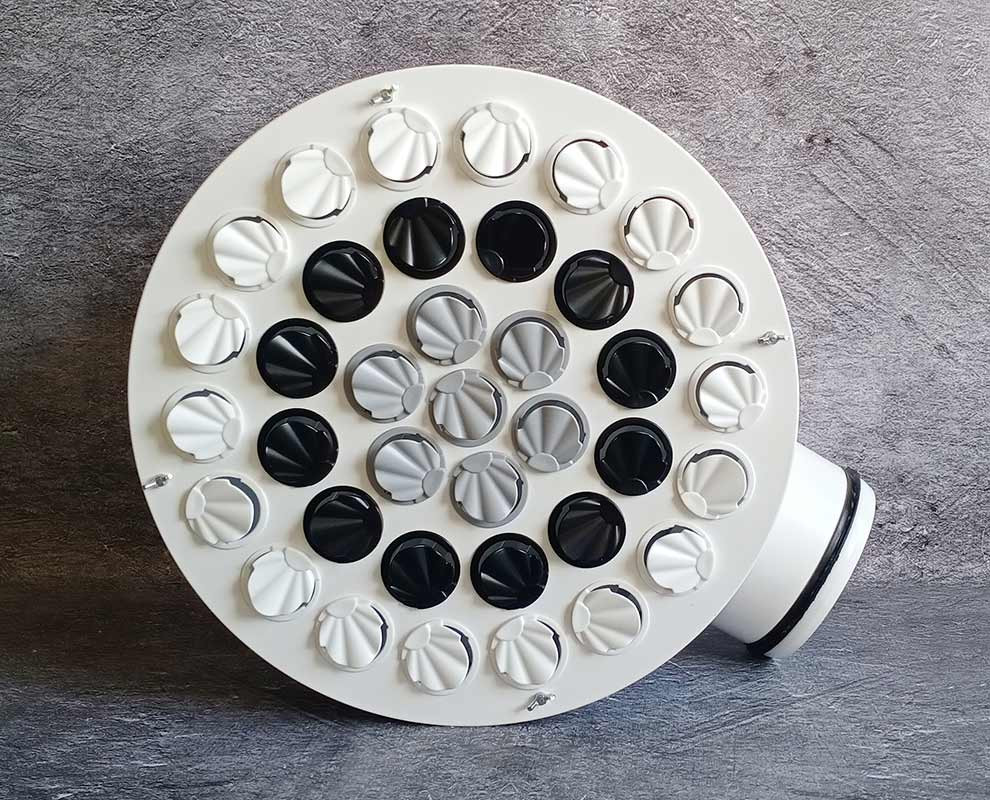

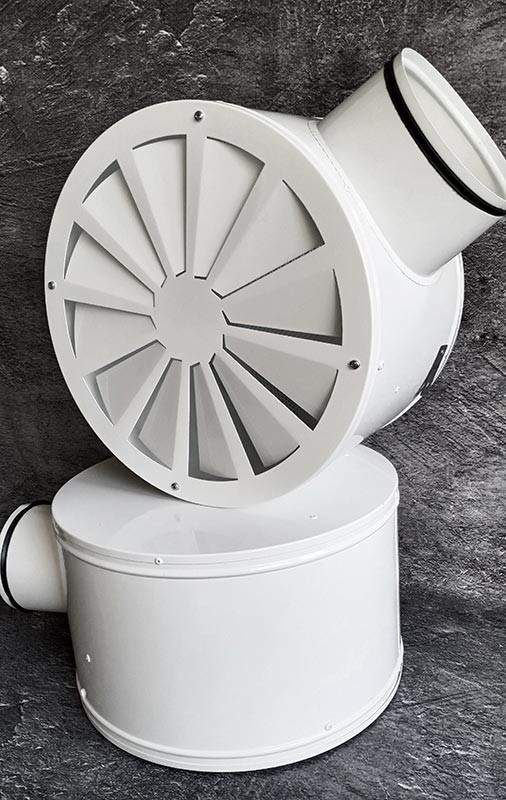

- Вихревые (сопловые) воздухораспределители: Имеют специальные ячейки или сопла, которые закручивают поток воздуха, обеспечивая его интенсивное перемешивание с воздухом помещения и высокую дальнобойность струи. Часто имеют регулируемые элементы для изменения направления потока.
- Панели с регулируемыми ячейками/ламелями: Позволяют гибко настраивать направление подачи воздуха (например, в 1, 2, 3 или 4 стороны), адаптируясь к изменениям в планировке или расстановке мебели.
Выбор конкретного типа зависит от высоты потолков, требуемой интенсивности воздухообмена и специфики помещения.
Типы панельных воздухораспределителей
Хотя классификация может варьироваться, основные типы воздухораспределителей панельного типа можно разделить по способу формирования струи и возможности регулировки:
- Статичные (с фиксированным рисунком потока): Обеспечивают постоянный, заранее определенный тип воздушной струи (например, четырехсторонняя подача из квадратного диффузора).
- Регулируемые: Позволяют изменять направление или форму воздушного потока вручную или автоматически. Сюда относятся вихревые диффузоры с поворотными соплами, щелевые с изменяемым углом наклона ламелей и т.д.
- Специализированные: Например, низкоскоростные для "чистых помещений", антиконденсатные для влажных зон, или модели с повышенными требованиями к шумоглушению.
Подбор конкретного типа должен основываться на тщательном анализе требований и условий эксплуатации.
Проектирование и подбор воздухораспределительных панелей
Правильный подбор воздухораспределительных панелей – задача, требующая учета множества факторов и часто выполняемая в рамках общего проектирования систем воздухораспределения:
- Расчетный расход воздуха: Панель должна пропускать необходимое количество воздуха при допустимом уровне шума и перепаде давления.
- Размеры и высота помещения: Влияют на выбор типа струи и дальнобойность воздухораспределителя.
- Назначение помещения: Требования к комфорту, уровню шума и скорости воздуха различны для офисов, жилых комнат, производственных цехов. Существуют специальные панельные воздухораспределители для жилых помещений, отличающиеся низким уровнем шума.
- Архитектурные особенности: Дизайн и способ монтажа должны соответствовать интерьеру и типу потолка.
- Требования к шуму: Необходимо учитывать собственный шум при работе воздухораспределителя и выбирать модели, соответствующие санитарным нормам для данного типа помещения.
Рекомендуется консультироваться со специалистами или использовать специализированные программы подбора для выбора оптимальной модели.
Монтаж и установка воздухораспределителя
Качественный монтаж воздухораспределителя не менее важен, чем его правильный подбор. Установка воздухораспределителя обычно включает следующие этапы:
- Подготовка проема в потолке (при необходимости).
- Крепление корпуса или КСД к несущим конструкциям или каркасу подвесного потолка.
- Герметичное подсоединение патрубка к воздуховоду системы вентиляции.
- Установка и фиксация лицевой панели.
- Проверка правильности установки и, при необходимости, начальная регулировка потоков воздуха.
Неправильный монтаж может привести к утечкам воздуха, повышенному шуму и снижению общей эффективности системы.
Панельный воздухораспределитель – это не просто оконечное устройство вентиляционной сети, а активный инструмент управления микроклиматом. Его правильный выбор, расчет и установка напрямую влияют на комфорт людей, энергопотребление здания и общую эффективность воздухораспределительных систем. Инвестиции в качественные воздухораспределители окупаются созданием здоровой и продуктивной среды.
Изучая доступные варианты панельных воздухораспределителей, обращайте внимание на их аэродинамические и акустические характеристики, конструктивные особенности, материалы и возможности регулировки. Современный рынок предлагает широкий спектр решений, позволяющих подобрать оптимальный воздухораспределитель для помещений любого типа и назначения, обеспечивая идеальный баланс между функциональностью, комфортом и дизайном.
