Турбулизирующий воздухораспределительный модуль ВПТ

Турбулизирующий воздухораспределительный модуль ВПТ

Панельные воздухораспределители турбулизирующие 1ВПТ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными, горизонтальными или комбинированными струями, а также закрученными струями непосредственно в обслуживаемую зону помещения.

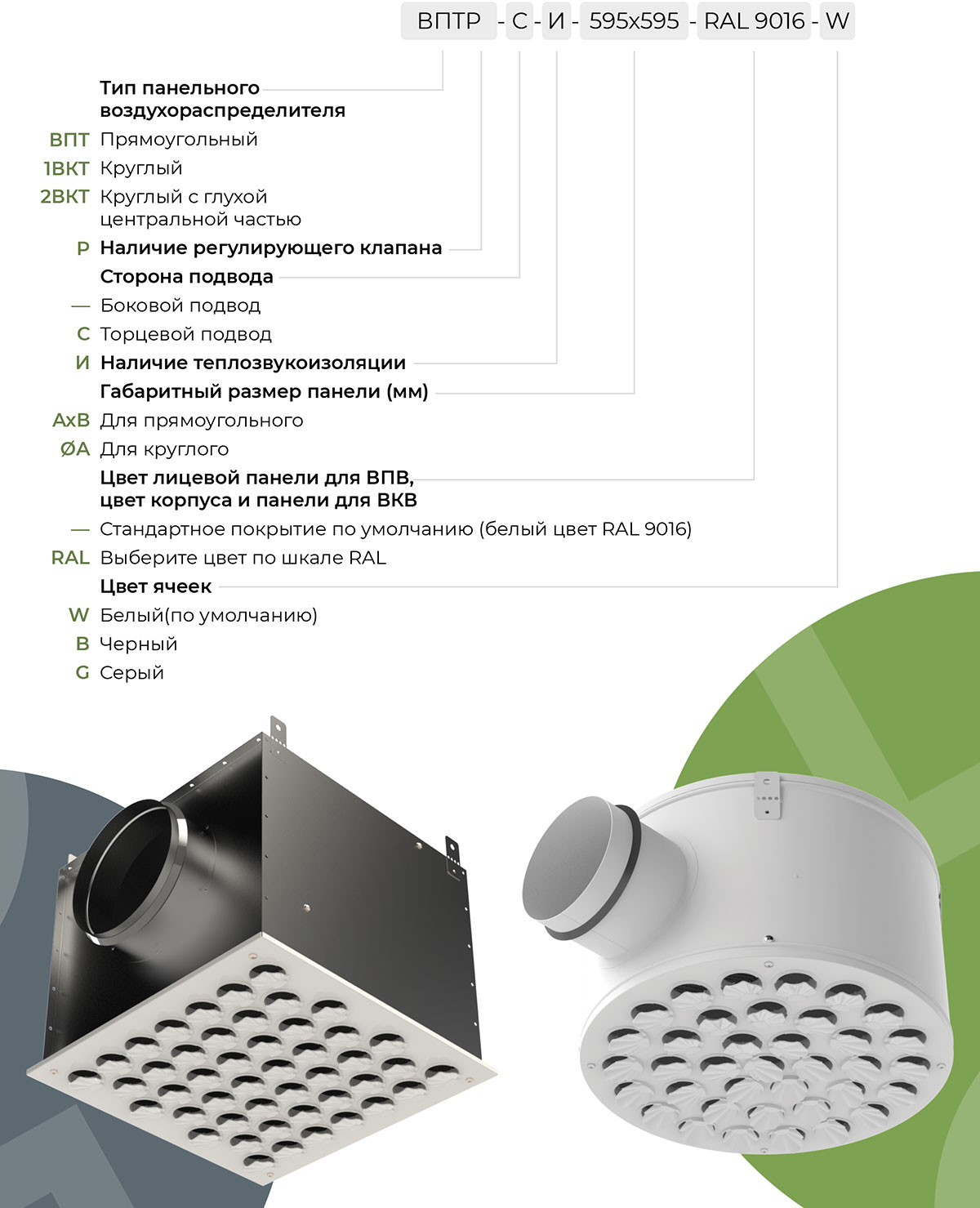

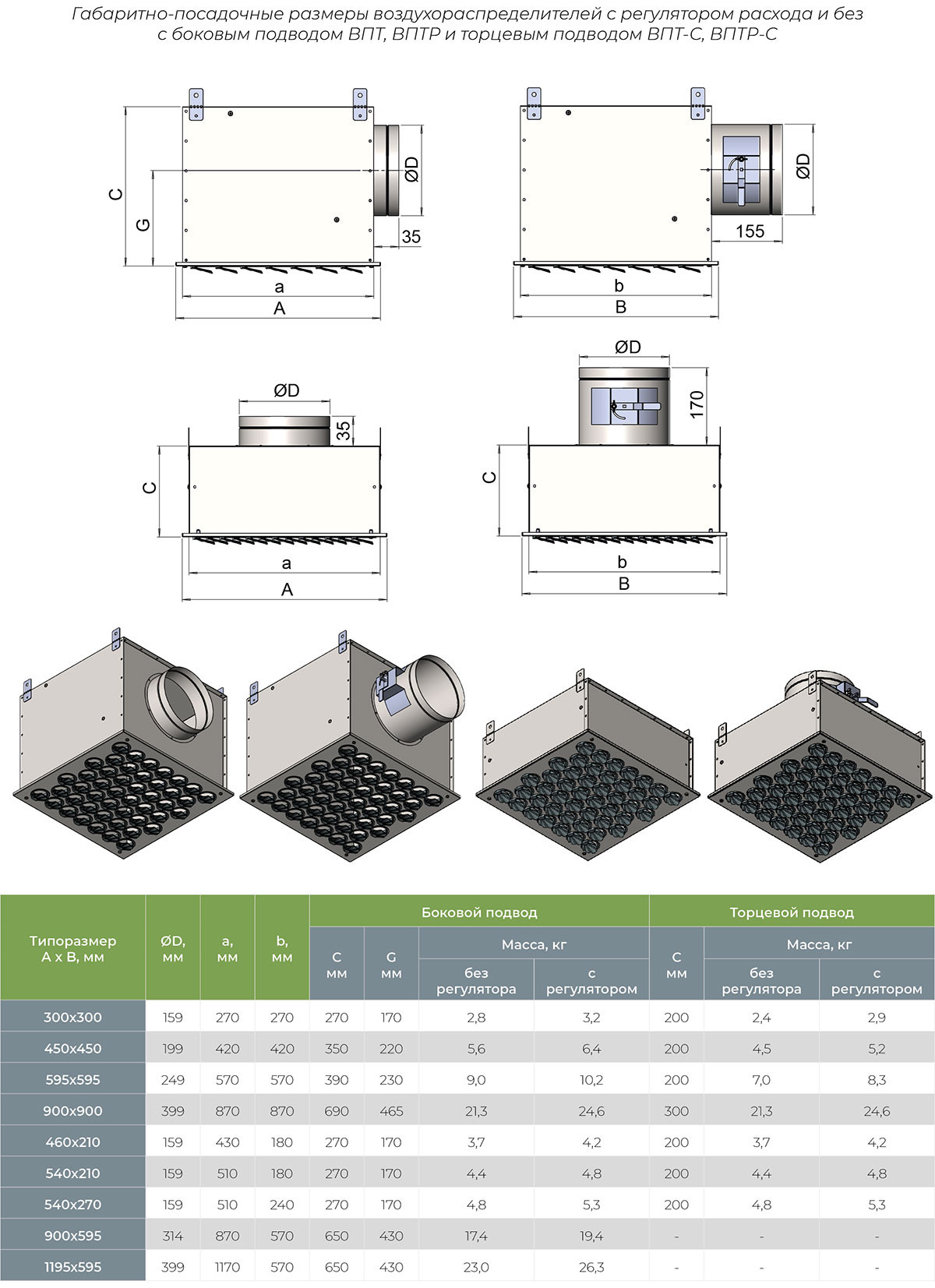

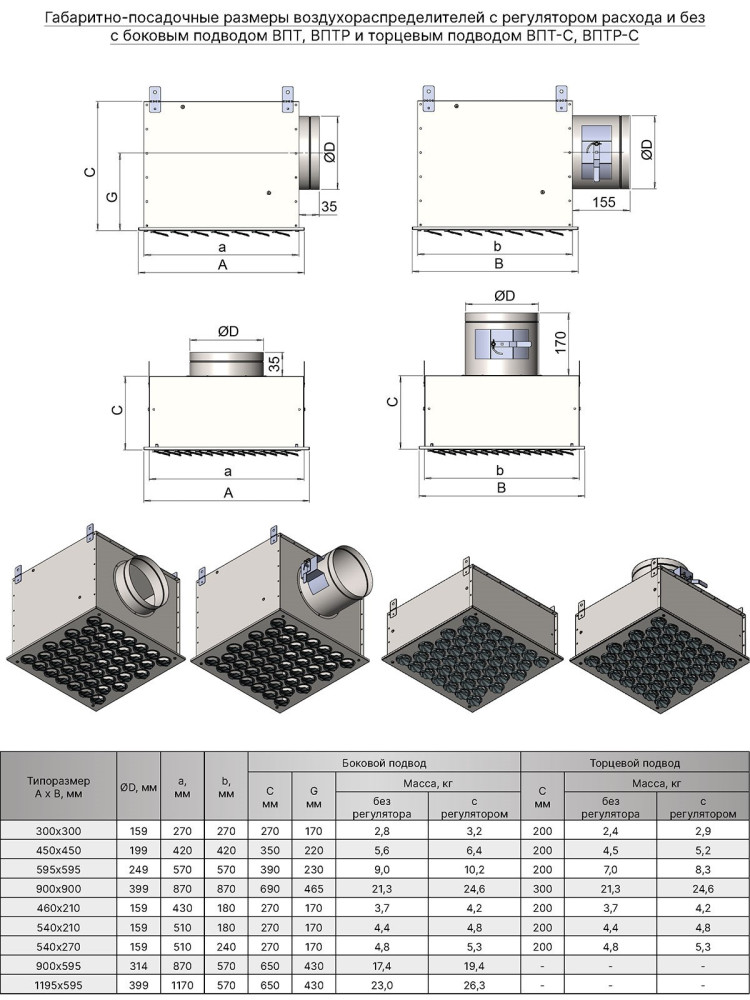

Конструкция воздухораспределителя представляет собой камеру статического давления (КСД) с воздухораздающей панелью прямоугольной формы, в которой установлены поворотные ячейки в виде ракушек. Возможно изготовление воздухораспределителя круглой формы - 1ВКТ и 2ВКТ.

Особенности турбулизирующих воздухораспределителей:

• независимые поворотные ячейки предоставляют широкие возможности в выборе схем распространения воздушных потоков без изменения при этом уровня шума, объёма подаваемого воздуха и потери давления;
  приточный воздух может быть направлен в одном, двух, трех или четырех направлениях, тем самым реализуя требуемую систему воздухораспределения одним изделием;
• высокая степень эжекции позволяет обеспечить быстрое перемешивание приточного воздуха с окружающим и выравнивание температуры воздуха;
• данный тип панельных воздухораспределителей позволяет раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПТР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю.

Монтаж ВПТ к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

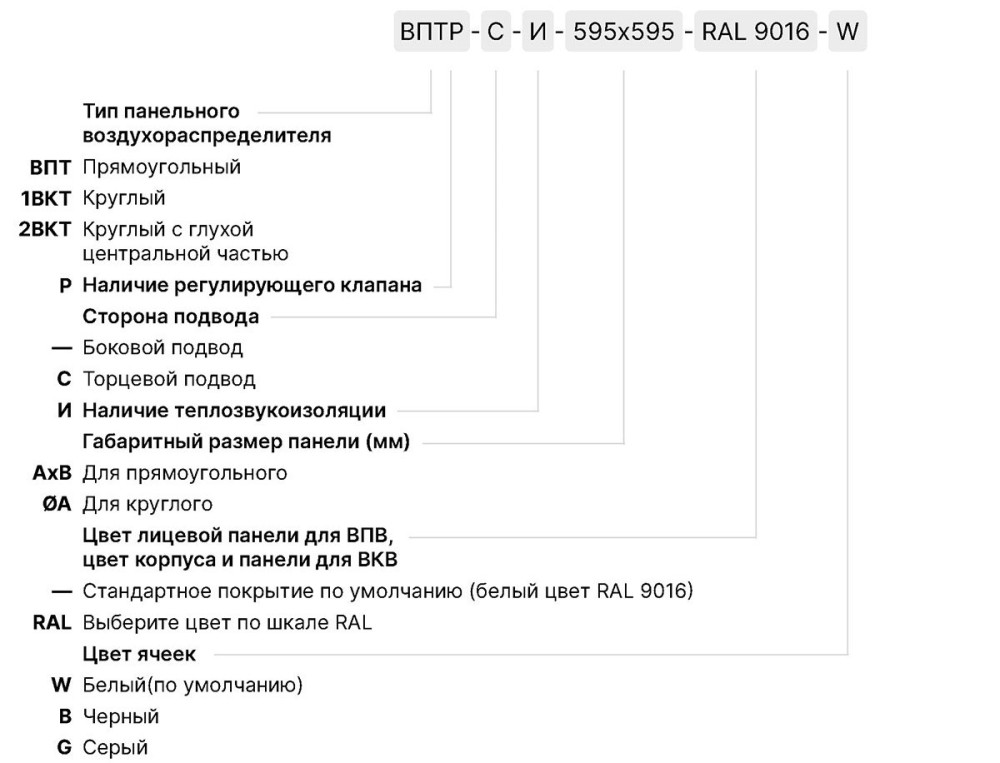

Панель для ВПТ изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. Ячейки выполнены из пластика. Возможные цвета ячеек: белый(по умолчанию), черный, серый.

Возможна реализация следующих схем подачи воздуха:

• Схема 1 – односторонняя веерная ⭦⭡⭧ ;
• Схема 2 – двусторонняя веерная ⭠⭢;
• Схема 3 – трехсторонняя веерная ⭠⭡⭢ ;
• Схема 4 – четырехсторонняя веерная ⭠⭥⭢ ;
• Схема 5 – вертикальная компактная (все ячейки направлены в центр) ⭣;
• Схема 6 – закрученная: настилающаяся при наличии поверхности настилания и коническая при отсутствии поверхности настилания ⭮;
• Схема 7 – комбинированная: 7г - горизонтальная ⭠⭣⭢ , 7в - вертикальная при наличии поверхности настилания ⭠⭣⭢  и вертикальная смыкающаяся при отсутствии поверхности настилания ⤹🠓⤸.
