Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300
Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300

Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300

0
Нет отзывов
Артикул: 171
Поделиться списком
Возможные размеры: 1-7ВПВ 300х300
1-7ВПВ 300х300
Количество ячеек: 12
12
16
24

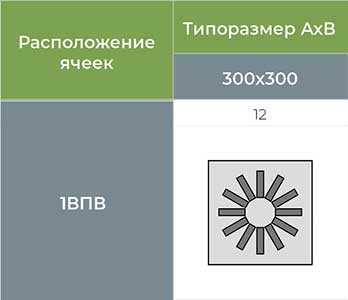

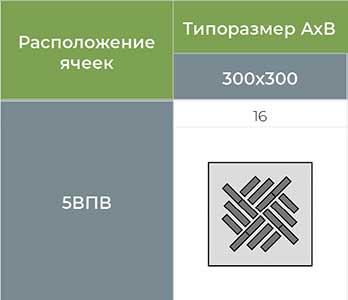

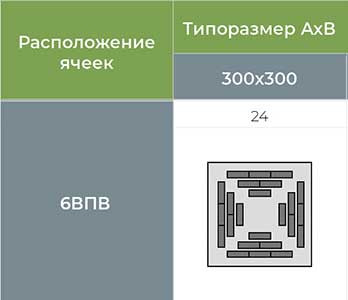

Расположение ячеек: 1ВПВ 300х300
1ВПВ 300х300

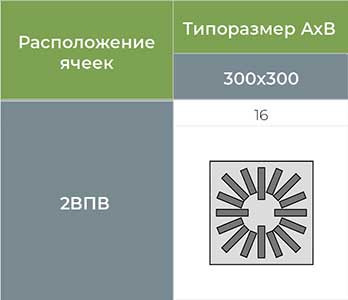

2ВПВ 300х300
3ВПВ 300х300
4ВПВ 300х300
5ВПВ 300х300
6ВПВ 300х300

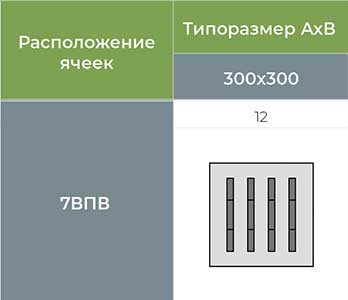

7ВПВ 300х300
Комплектация: Без КСД
Без КСД
КСД 270х270
КСД-И 270х270

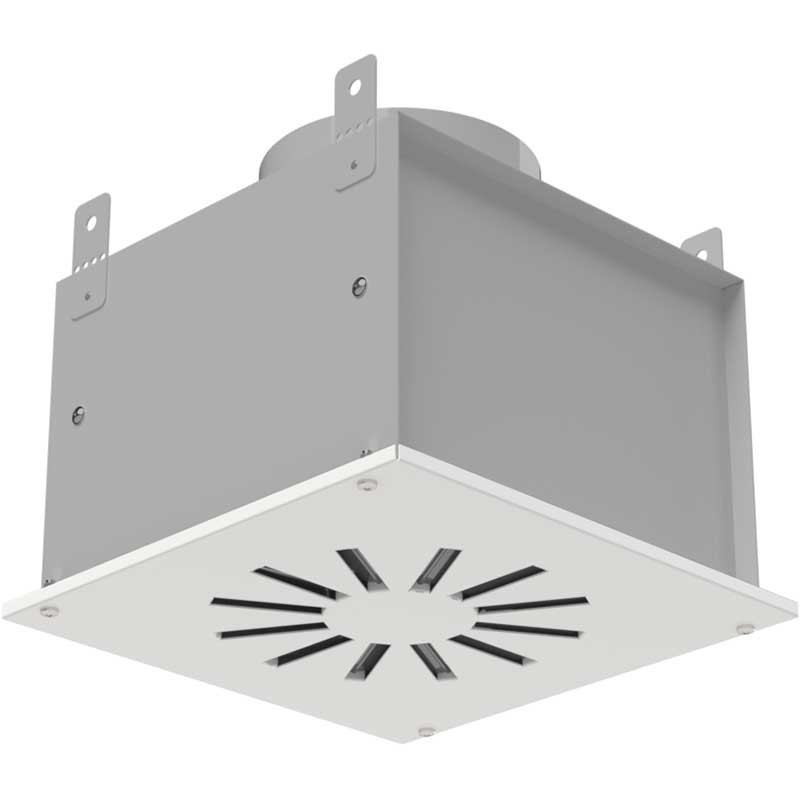

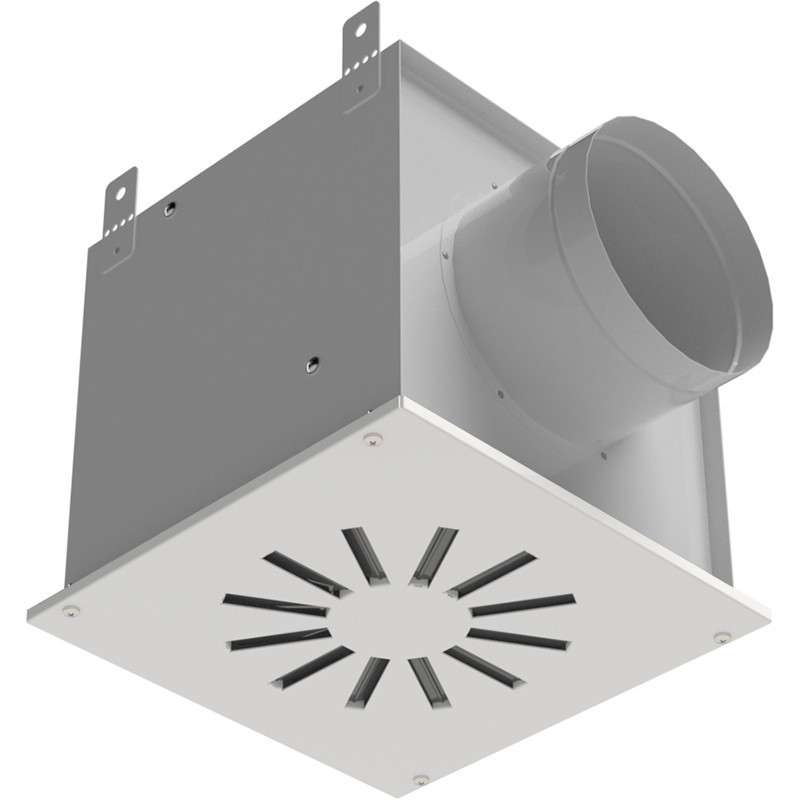

Расположение врезки: Боковая врезка
Боковая врезка
Торцевая врезка
Наличие клапана: Без регулирующего клапана
Без регулирующего клапана
Ø 159
Цвет по RAL: RAL 9016
RAL 9016
Выбрать другой цвет
Характеристики
Место применения В потолок
Производитель ООО "ВЕНТРЕШЕТКИКОМ"
Вид решетки Потолочные
Регулировка Регулируемая
Форма Прямоугольные
Материал Оцинкованная сталь
Конструкция Разборная
Предоплата 100%
Бренд THE GRILLES
Все характеристики
Собственное производство
До 1000 выпускаемых единиц в день
Быстрая доставка по России
2 320 Р/шт
В корзину
В корзине
Купить в 1 клик
Добавить в корзину за 2 320 Р
В корзине
  • Описание
  • Характеристики
  • Чертеж
  • Пример заказа
  • Отзывы
  • Доставка и оплата
  • Скачать описание

Панельный воздухораспределитель с поворотными ячейками ВПВ 300х300



Панельные воздухораспределители  ВПВ предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны производственных, общественных, административно-бытовых помещений настилающимися или прямоточными струями.

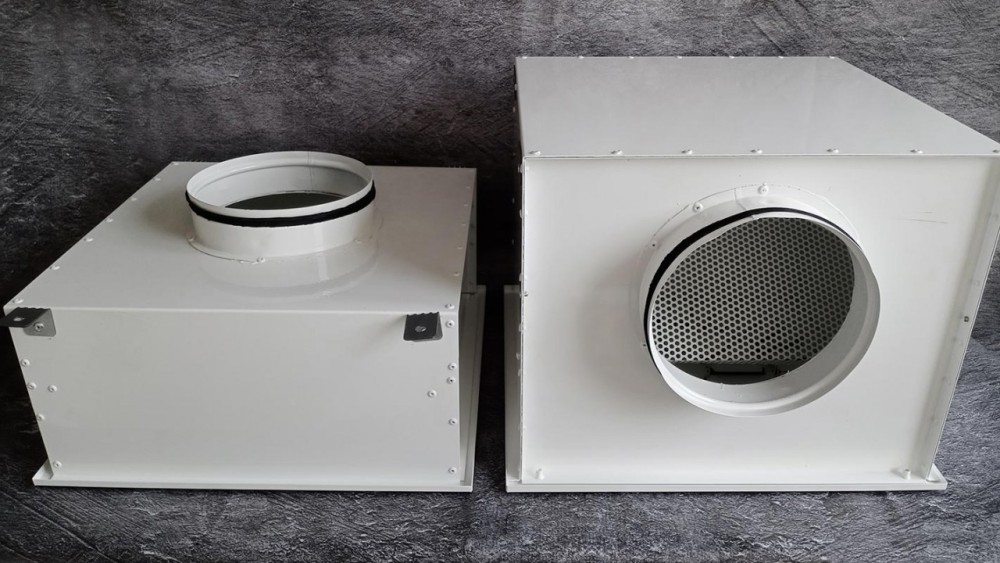

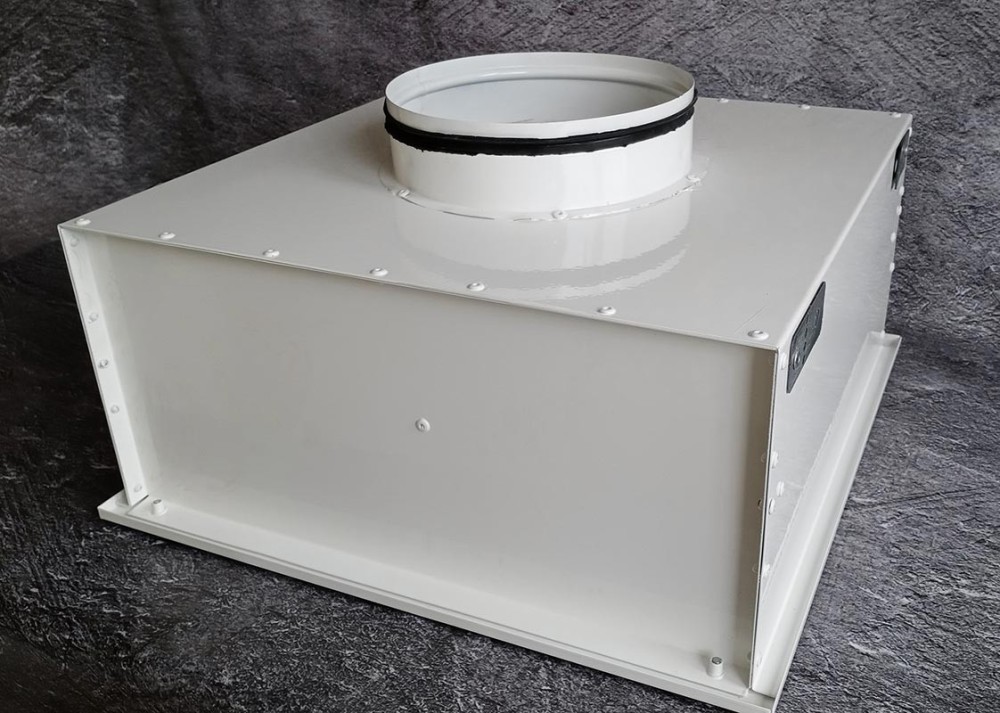

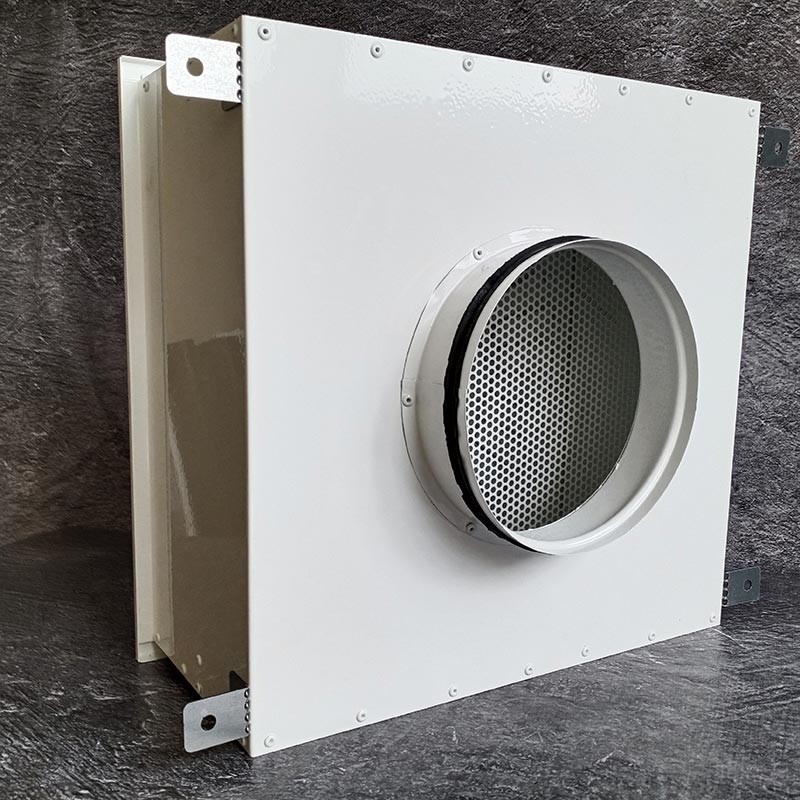

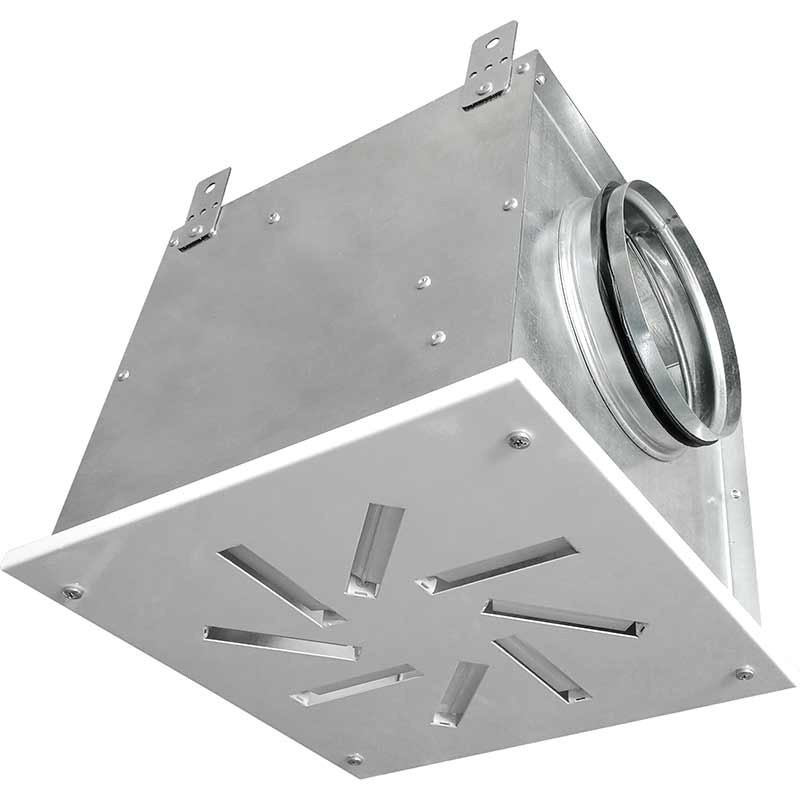

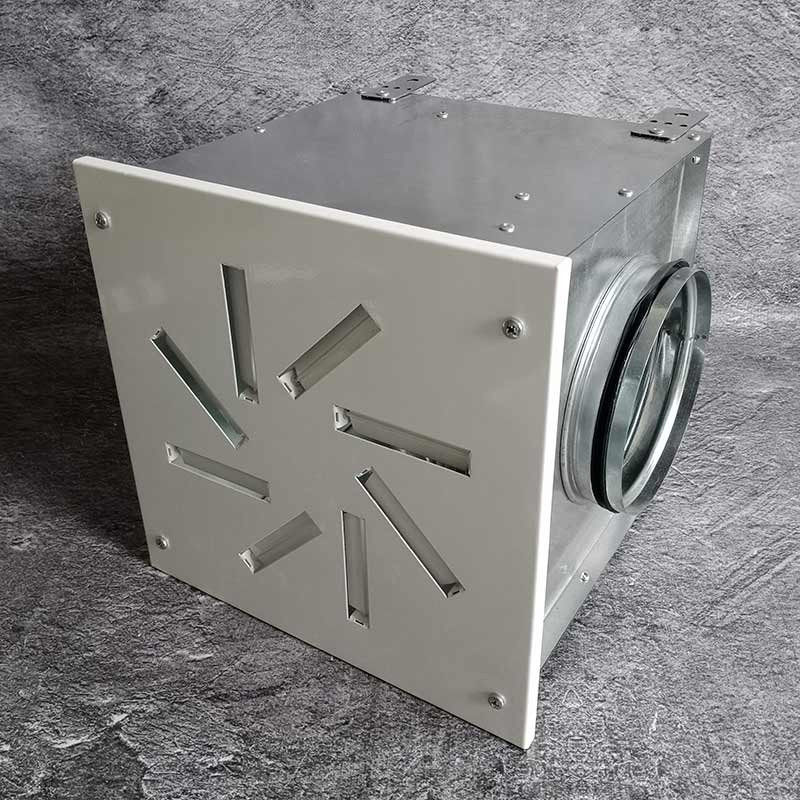

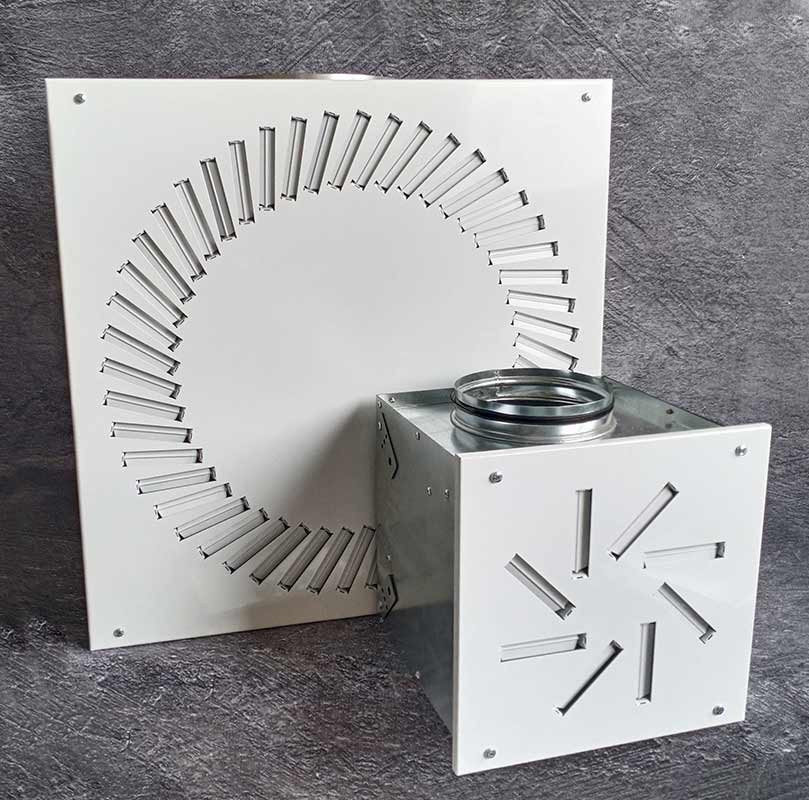

Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (ВПВ) или круглой формы (ВКВ), в которой установлены ячейки с поворотными вставками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.

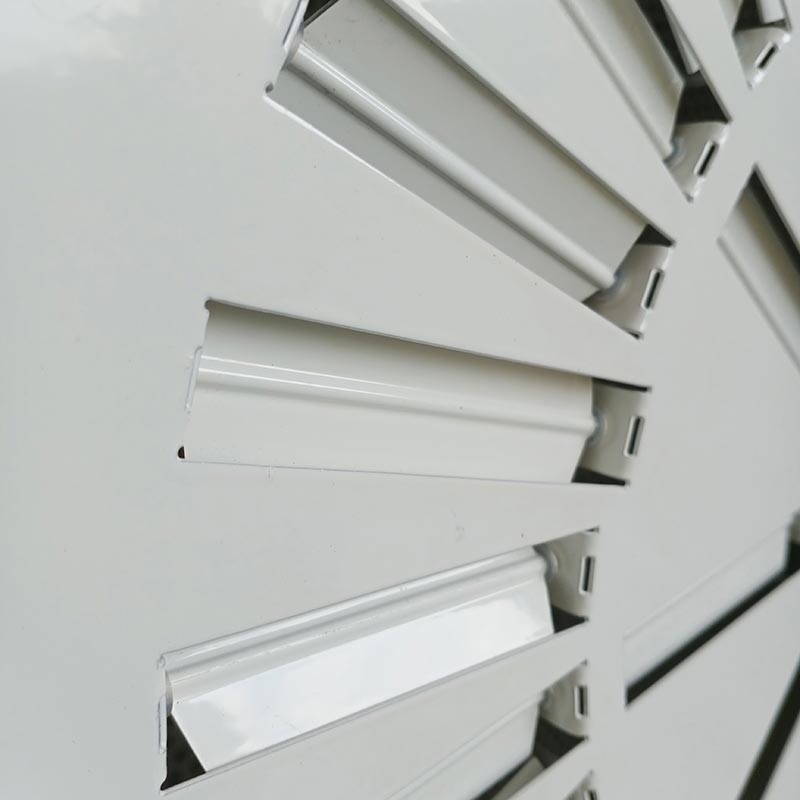

Применение в диффузорах регулирующей пластиковой ячейки позволяет реализовывать различные схемы подачи воздуха. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.

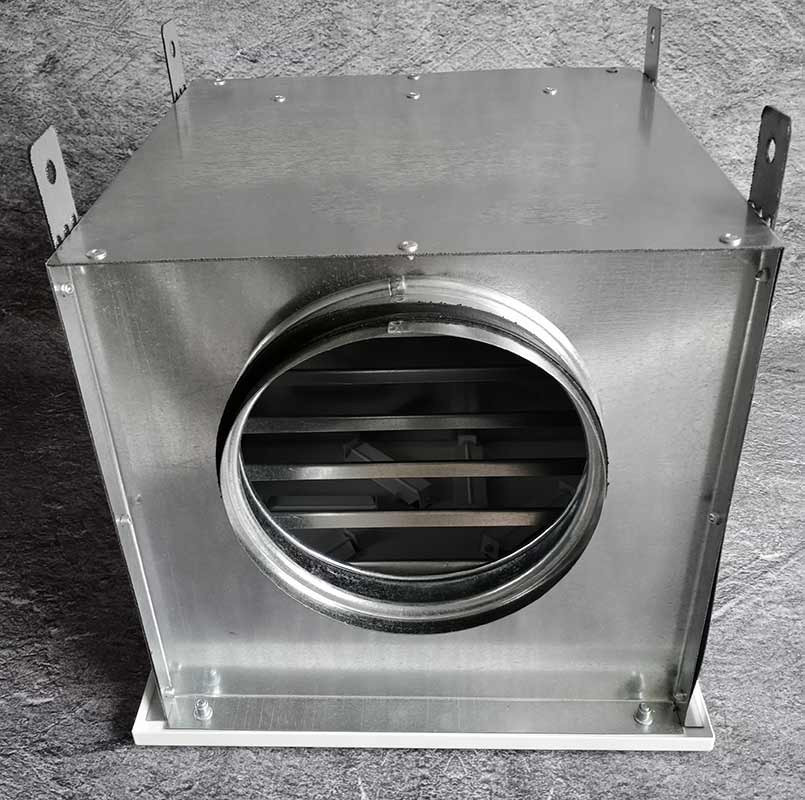

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.





Изготавливается семь видов панелей отличающихся расположением ячеек. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.





Возможна реализация следующих схем подачи воздуха:

  • Схема 1 – горизонтальный веерный поток, настилающийся на поверхность потолка;
  • Схема 2 – вертикальный прямоточный поток, перпендикулярный поверхности потолка;
  • Схема 3 – горизонтальный поток, направленный в одну сторону вдоль поверхности потолка;
  • Схема 4 – горизонтальный поток, направленный в две стороны вдоль поверхности потолка;
  • Схема 5 – конический несмыкающийся поток;
  • Схема 6 – дальнобойный поток, перпендикулярный поверхности потолка.

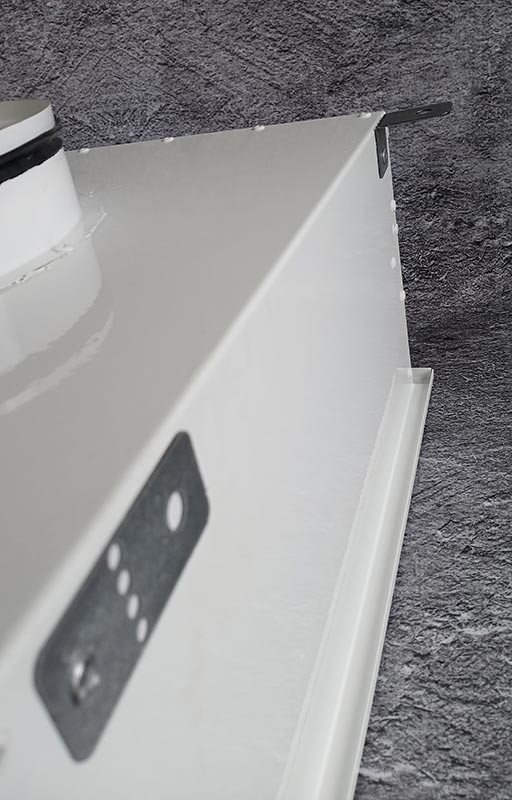

Воздухораспределители ВПВ, ВКВ устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели, при этом обеспечивается настилание струи на поверхность. Крепление панельных воздухораспределителей к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в проушинах или с помощью резьбовых штанг (шпилек). Крепежные элементы в комплект поставки не входят. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.







Панель для ВПВ, ВПВР изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь.

Круглые воздухораспределители ВКВ, ВКВР изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

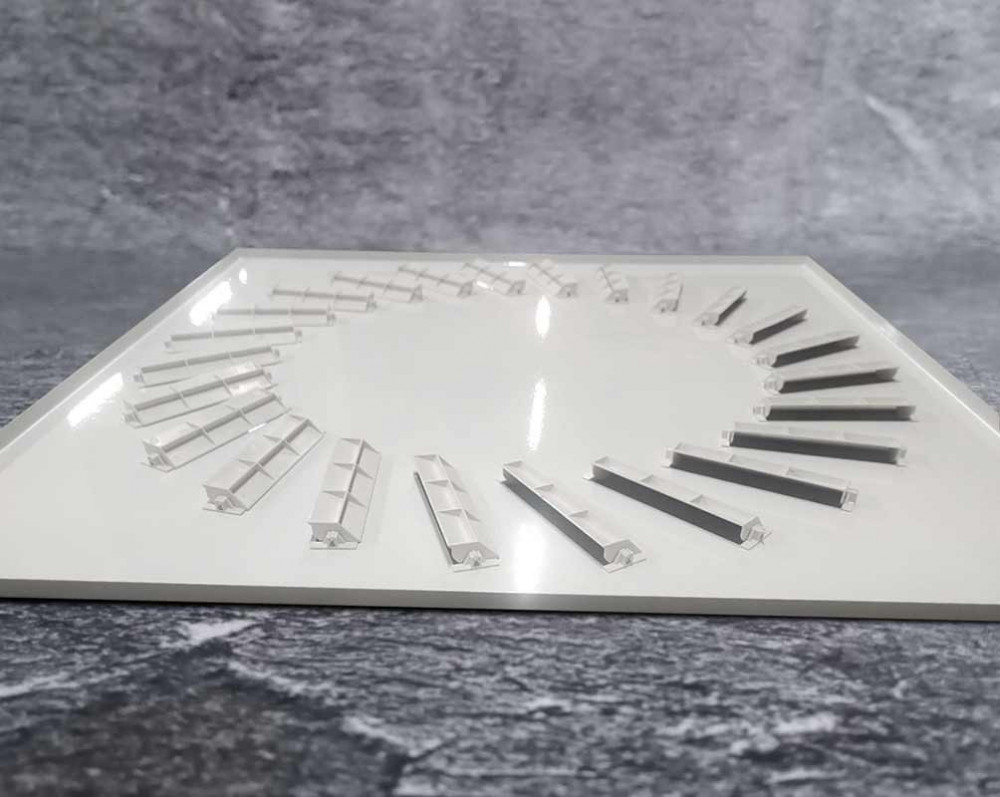

Ячейки выполнены из пластика. Возможные цвета ячеек: белый (по умолчанию), черный, серый.

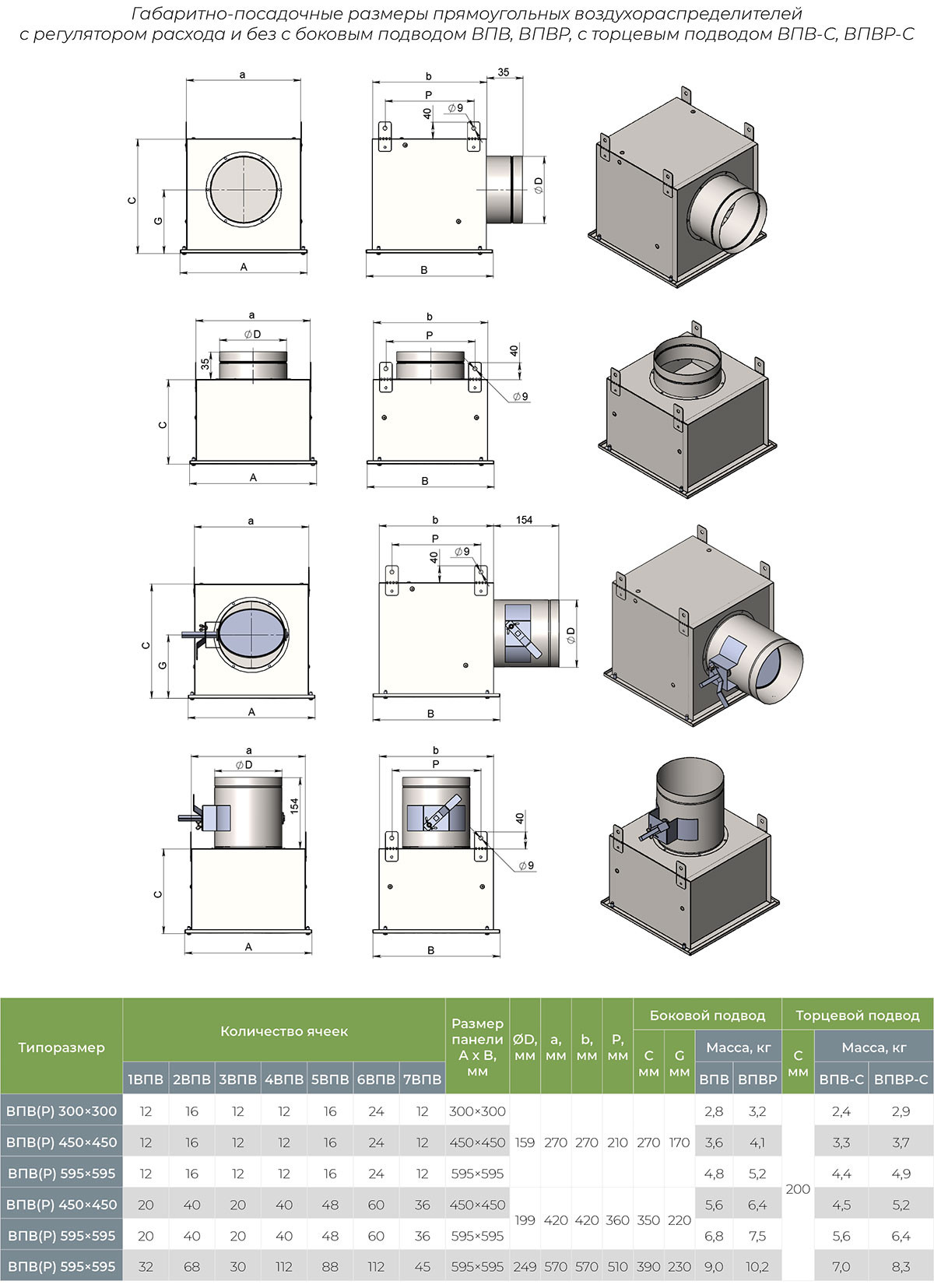

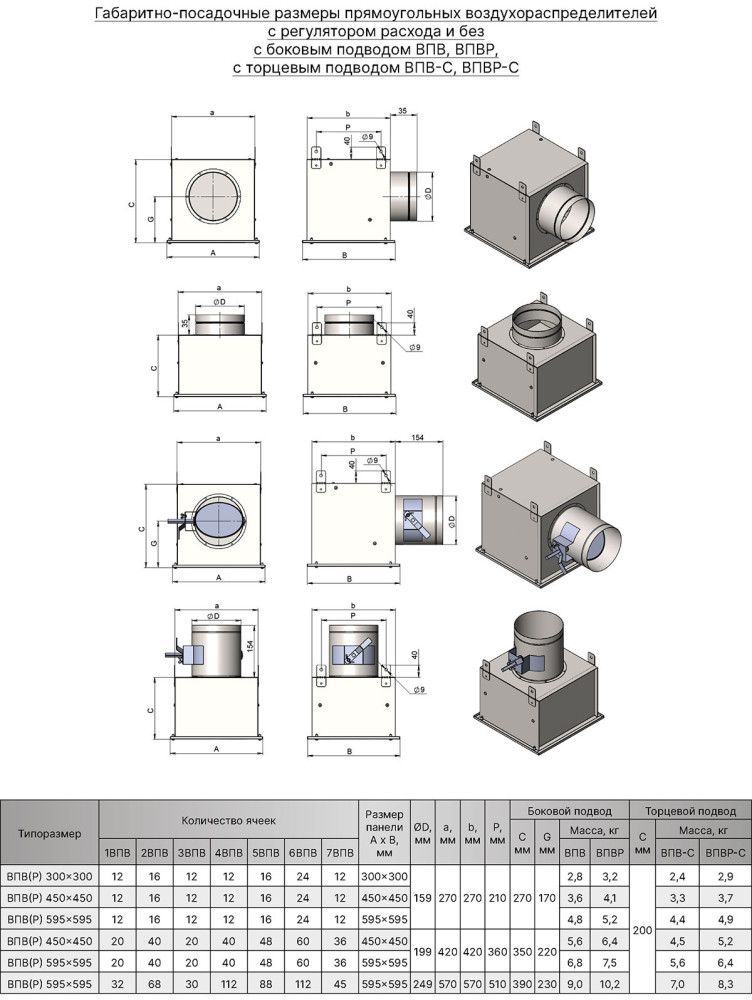

Чертеж

Чертеж

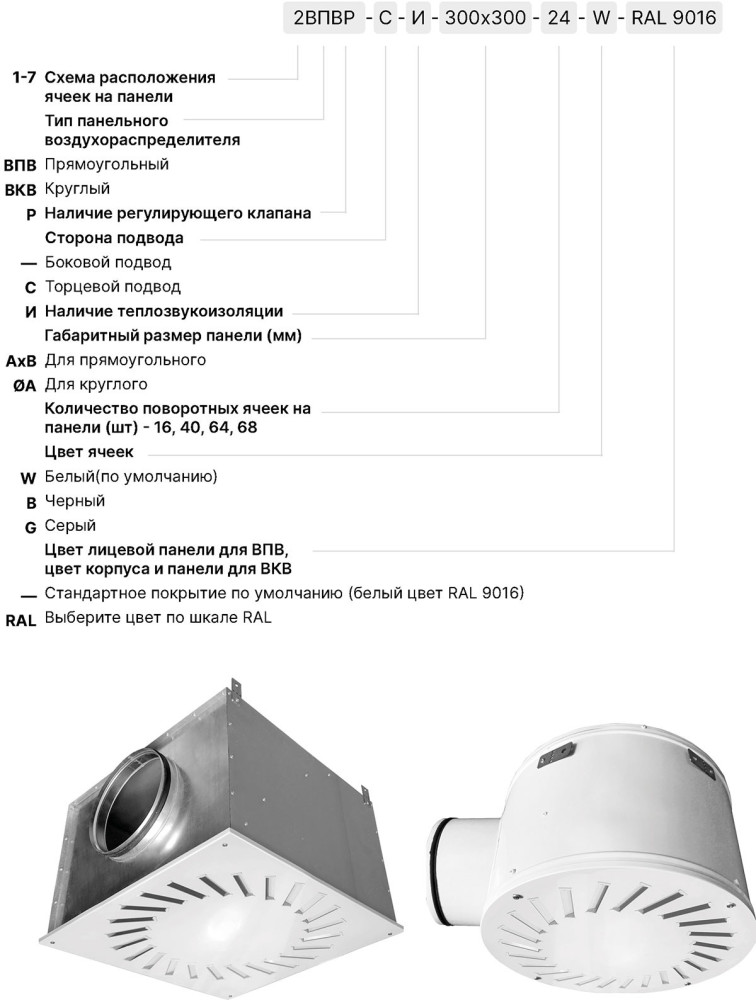

Пример заказа

Пример заказа

Характеристики

  • Место применения
    В потолок
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Вид решетки
    Потолочные
  • Регулировка
    Регулируемая
  • Форма
    Прямоугольные
  • Материал
    Оцинкованная сталь
  • Конструкция
    Разборная
  • Предоплата
    100%
  • Бренд
    THE GRILLES
