Регулируемый панельный воздухораспределитель ВПВ 595х595

Регулируемый панельный воздухораспределитель ВПВ 595х595

Панельные воздухораспределители  ВПВ предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны производственных, общественных, административно-бытовых помещений настилающимися или прямоточными струями.

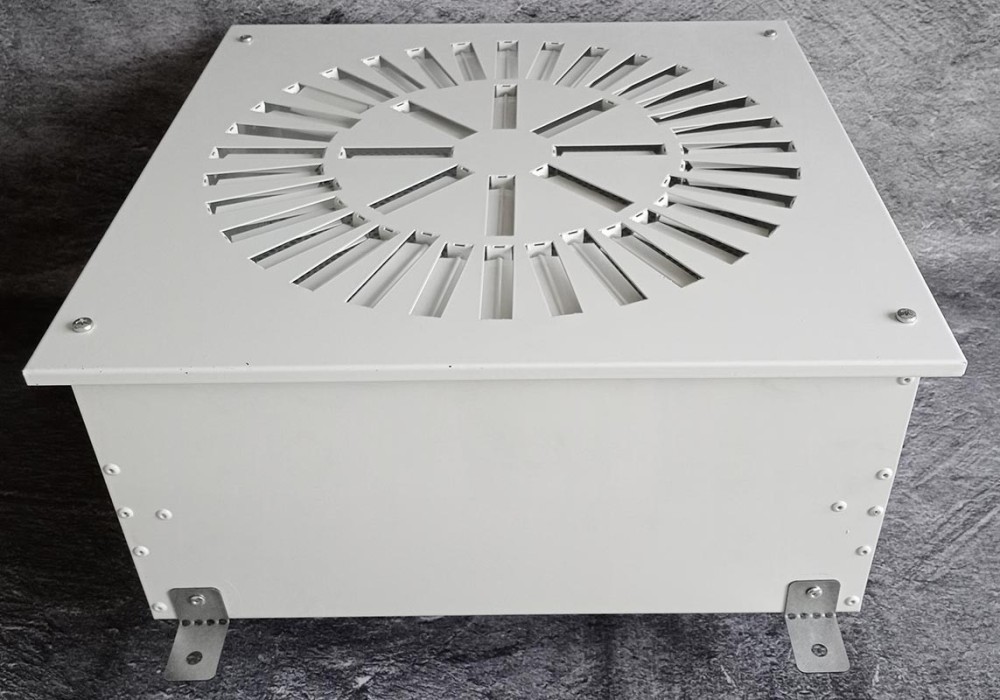

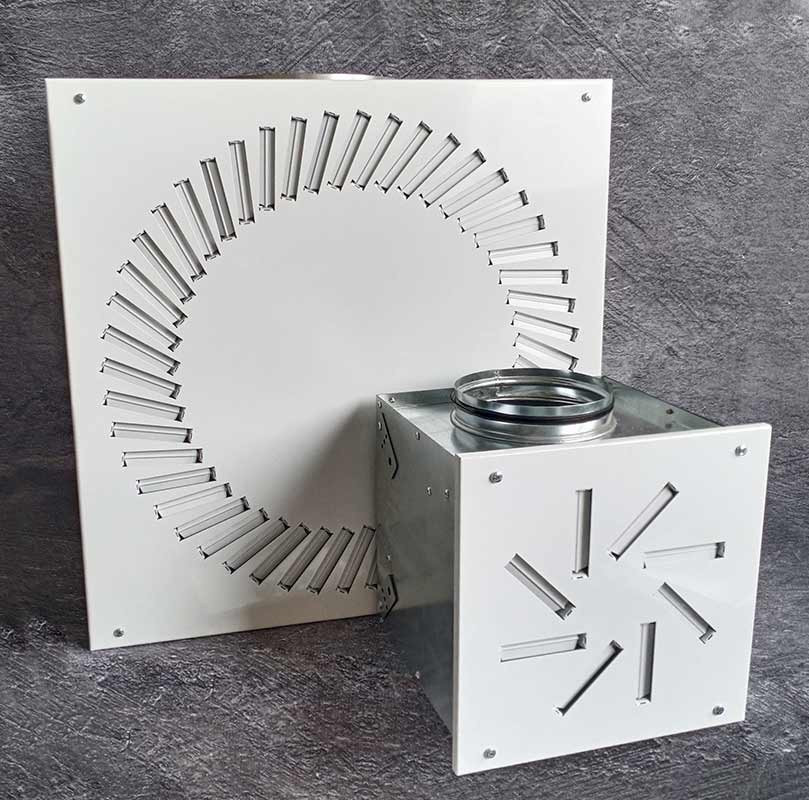

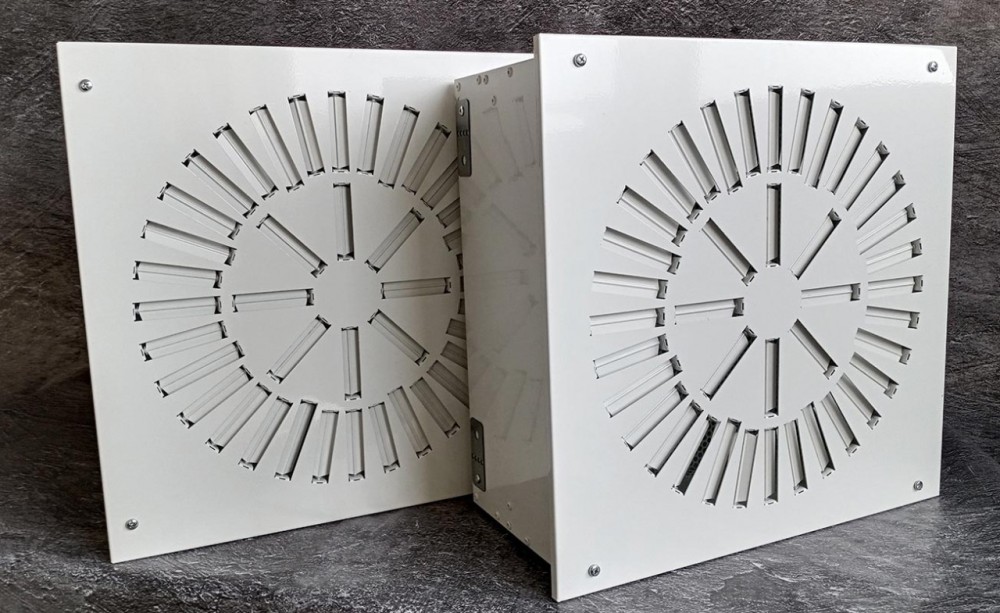

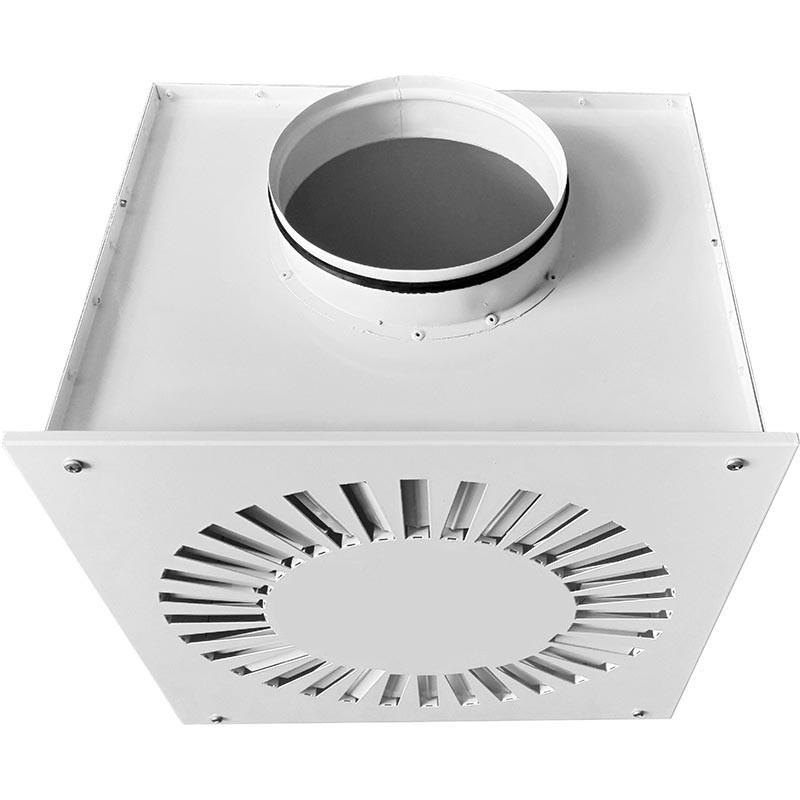

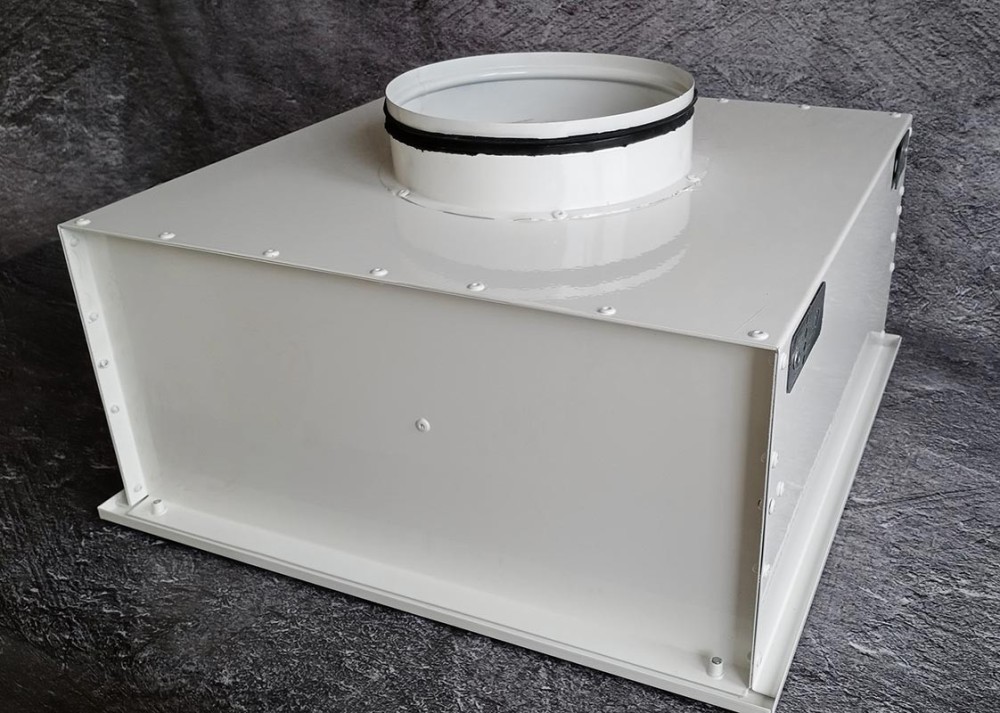

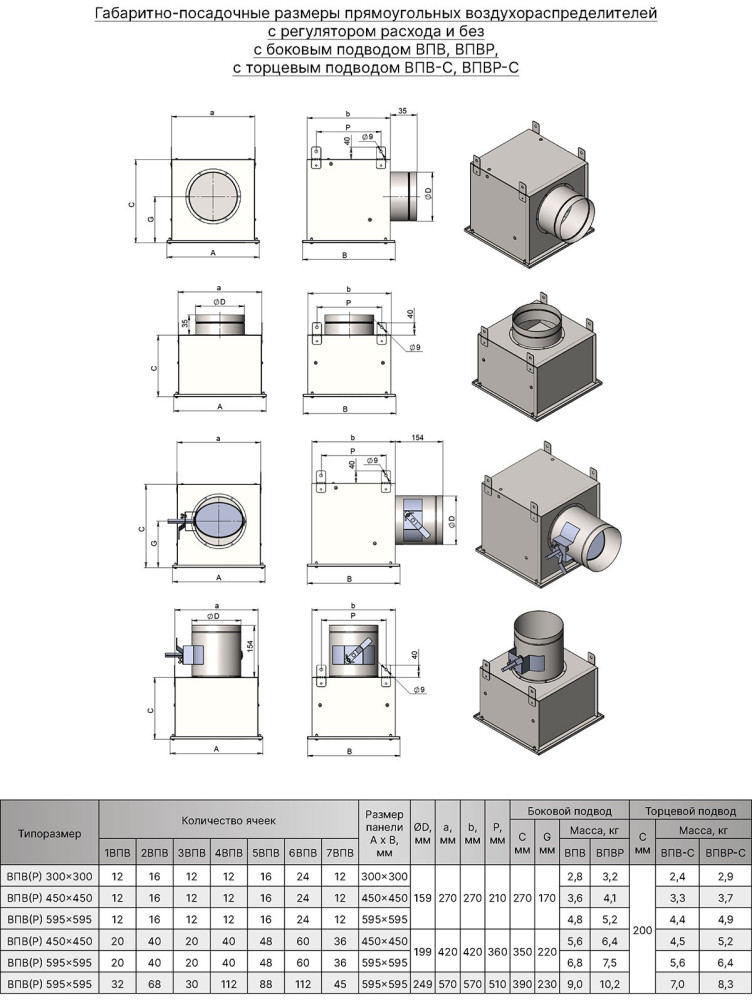

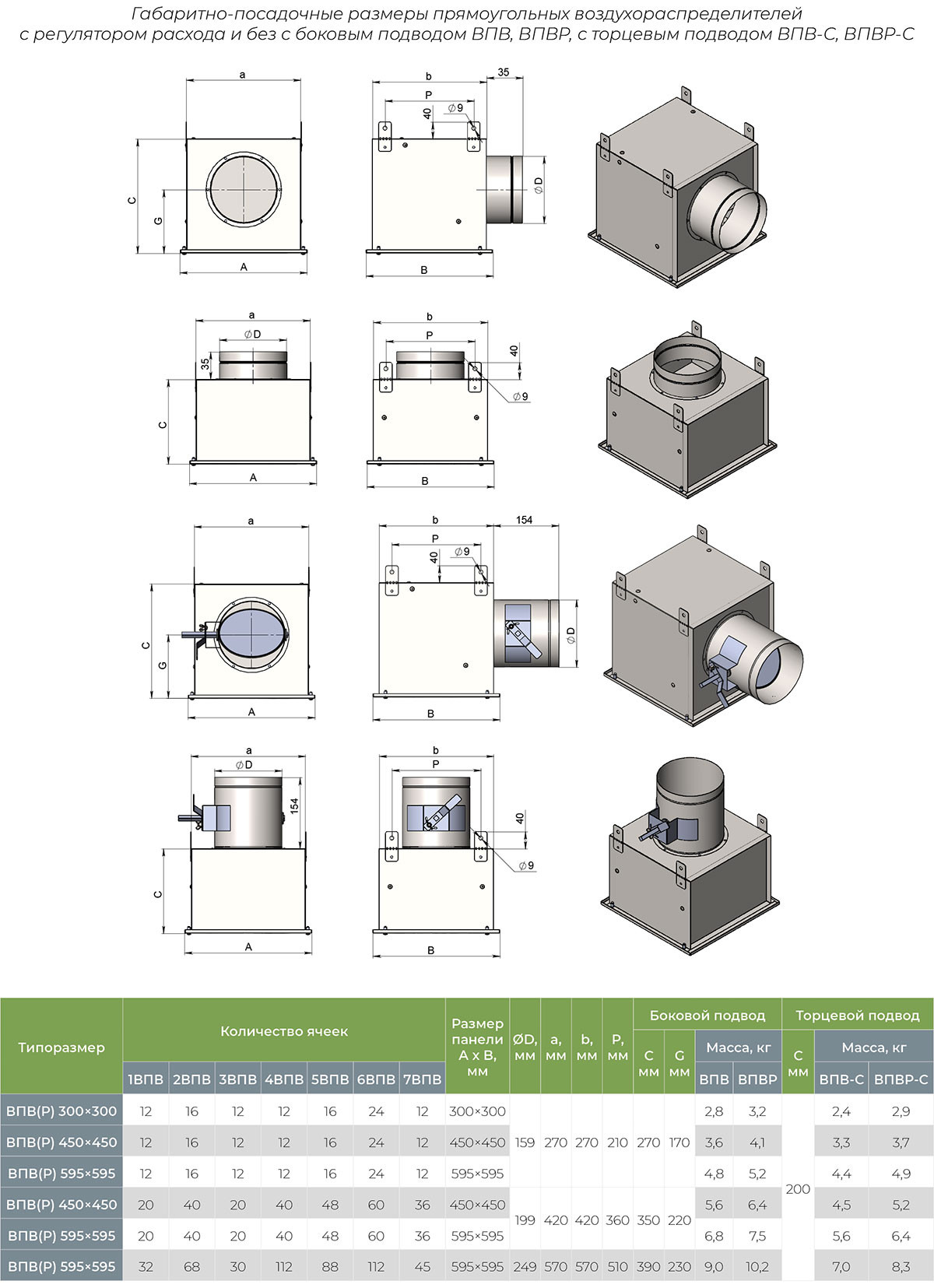

Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (ВПВ) или круглой формы (ВКВ), в которой установлены ячейки с поворотными вставками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.

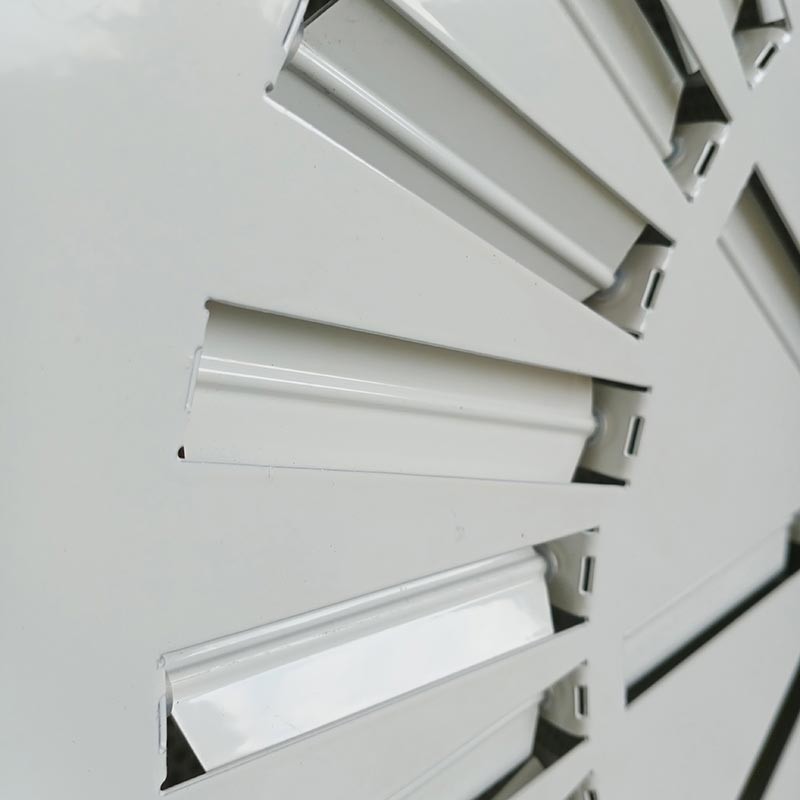

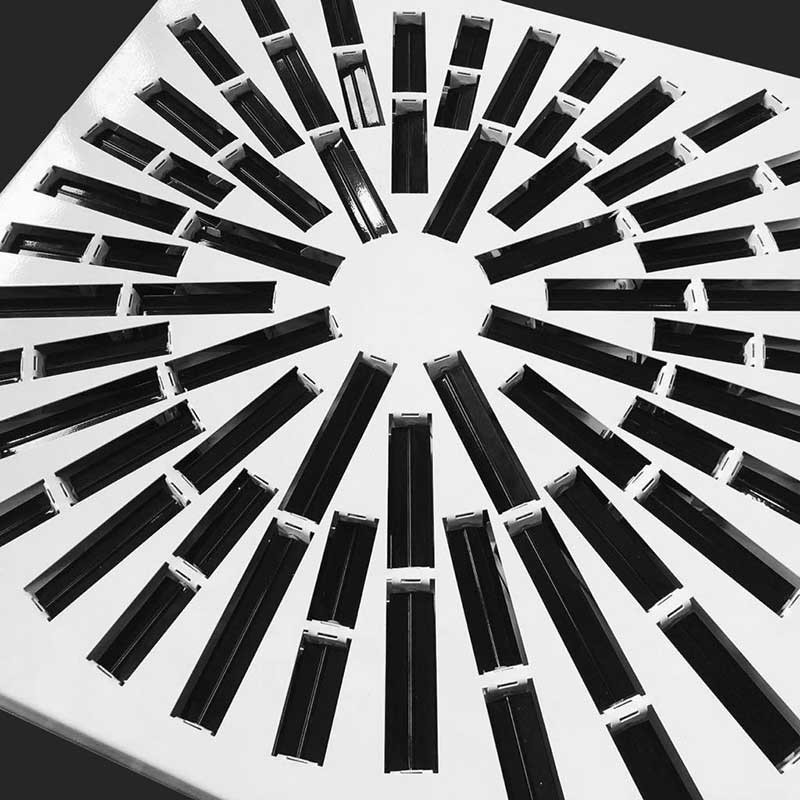

Применение в диффузорах регулирующей пластиковой ячейки позволяет реализовывать различные схемы подачи воздуха. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.

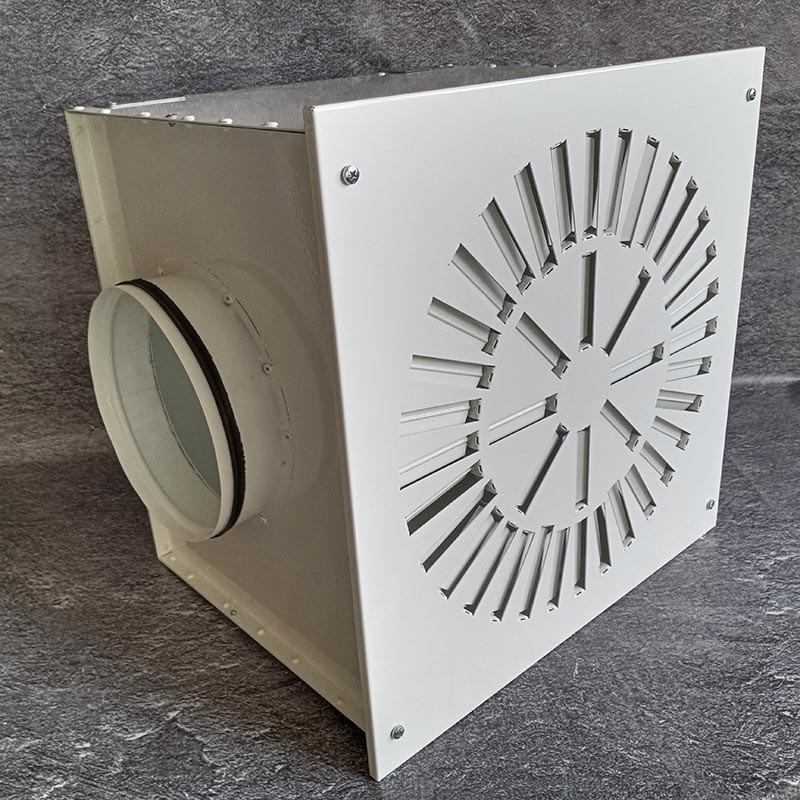

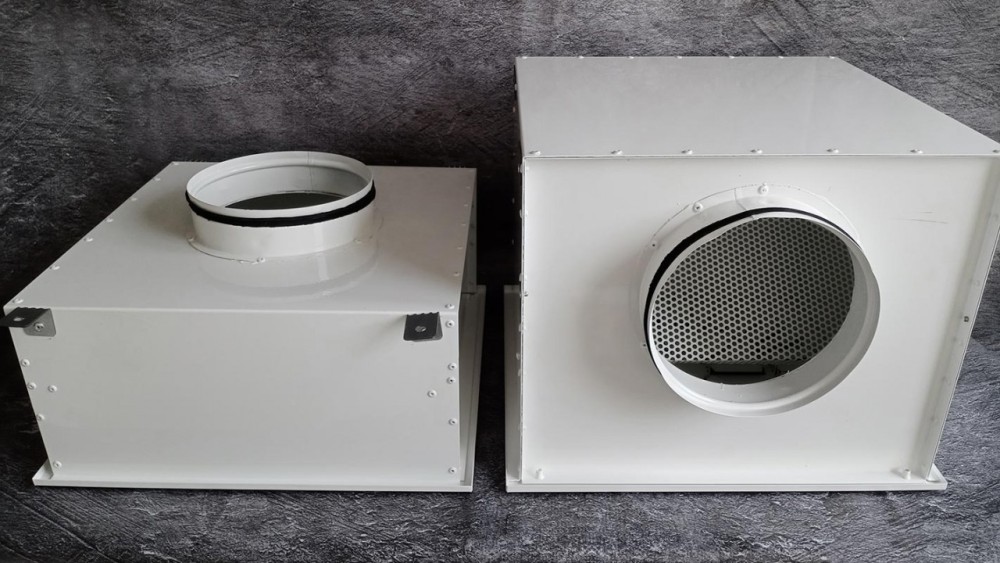

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.

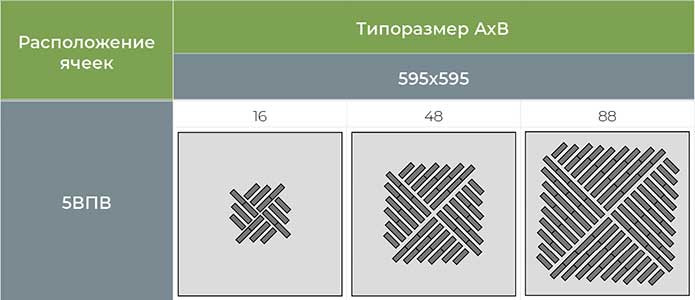

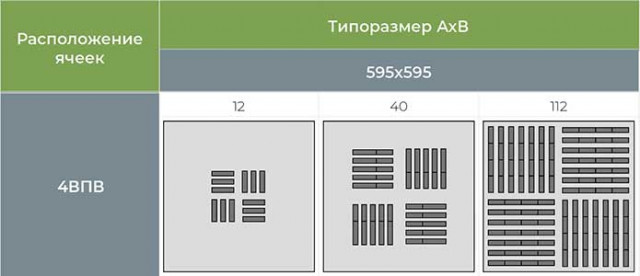

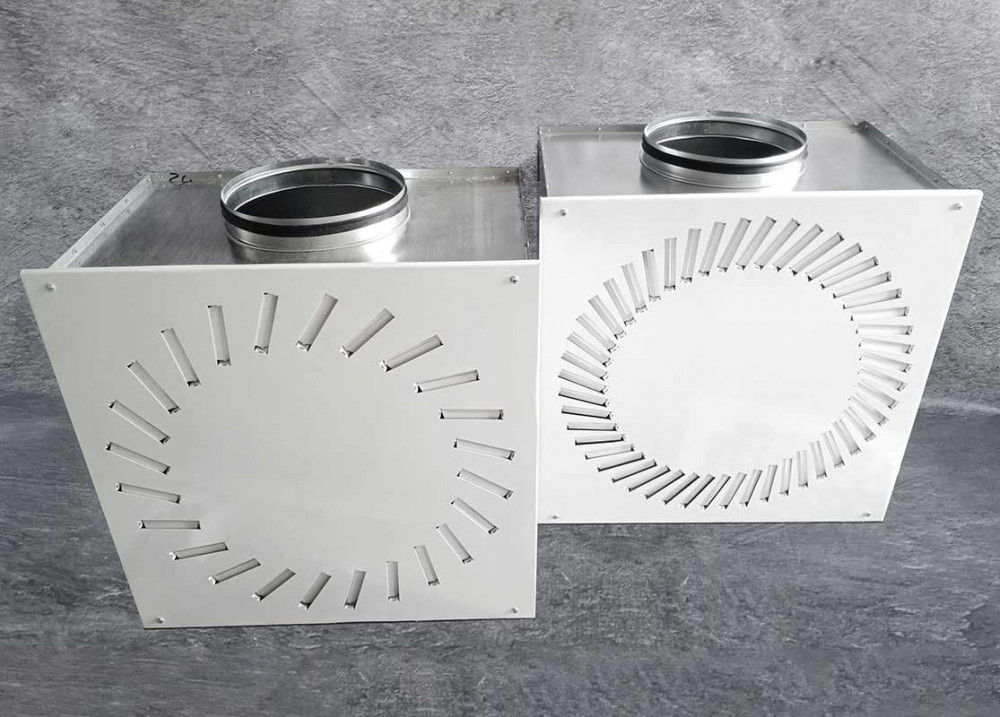

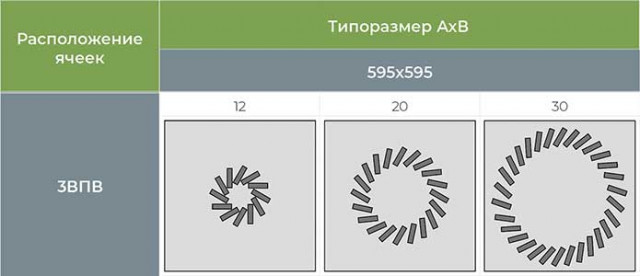

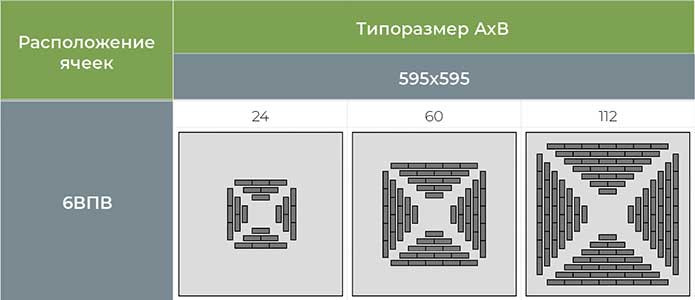

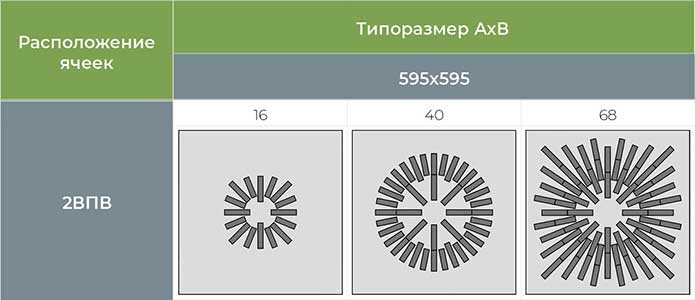

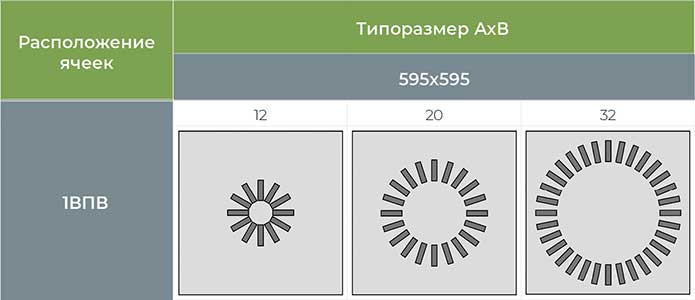

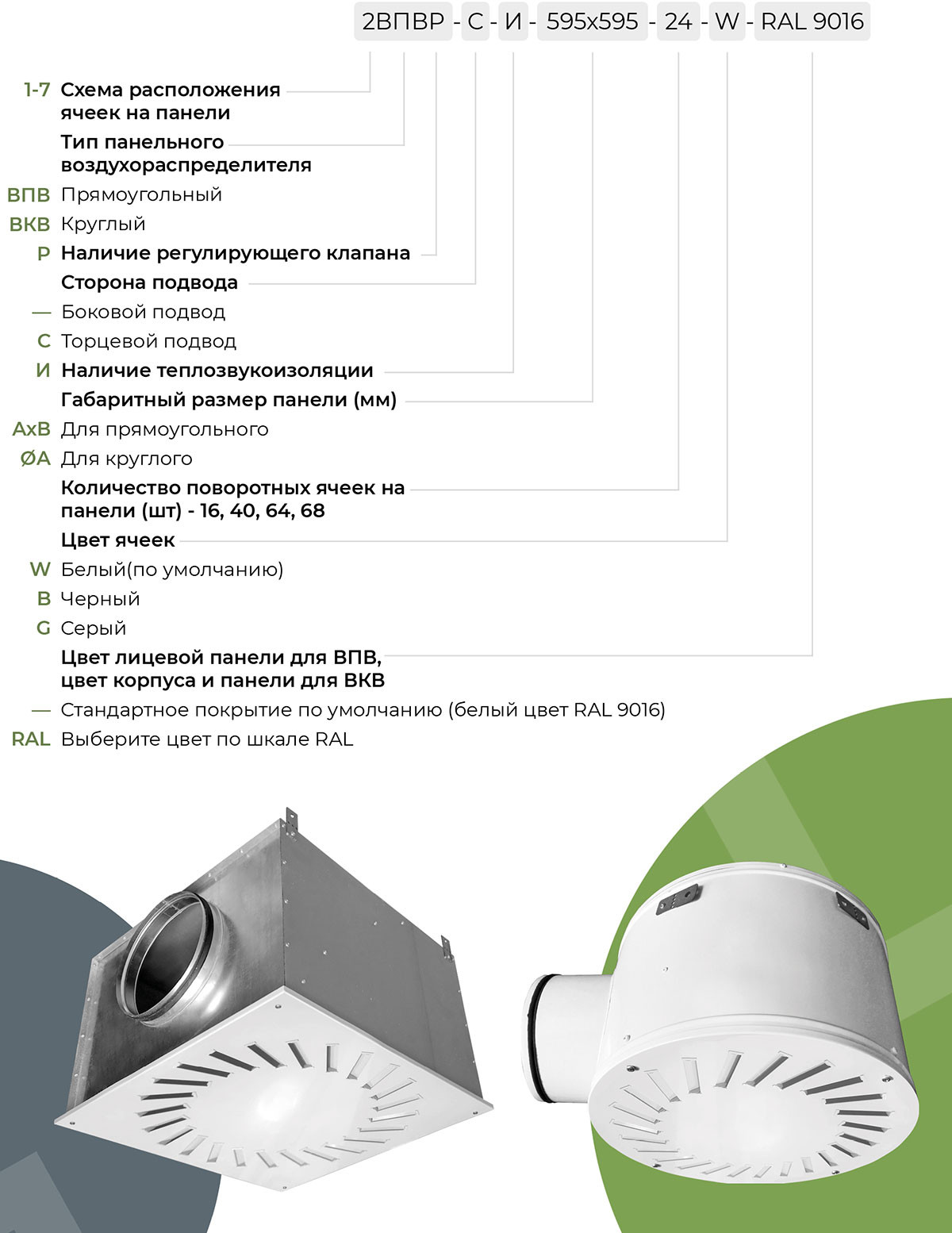

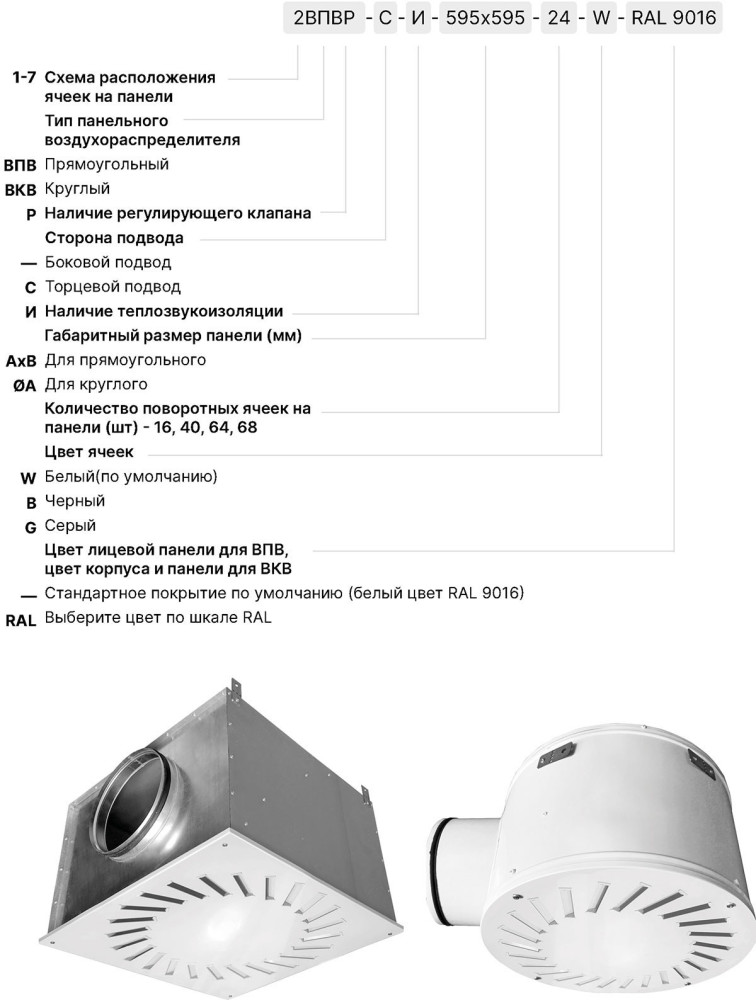

Изготавливается семь видов панелей отличающихся расположением ячеек. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.

Возможна реализация следующих схем подачи воздуха:

• Схема 1 – горизонтальный веерный поток, настилающийся на поверхность потолка;
• Схема 2 – вертикальный прямоточный поток, перпендикулярный поверхности потолка;
• Схема 3 – горизонтальный поток, направленный в одну сторону вдоль поверхности потолка;
• Схема 4 – горизонтальный поток, направленный в две стороны вдоль поверхности потолка;
• Схема 5 – конический несмыкающийся поток;
• Схема 6 – дальнобойный поток, перпендикулярный поверхности потолка.

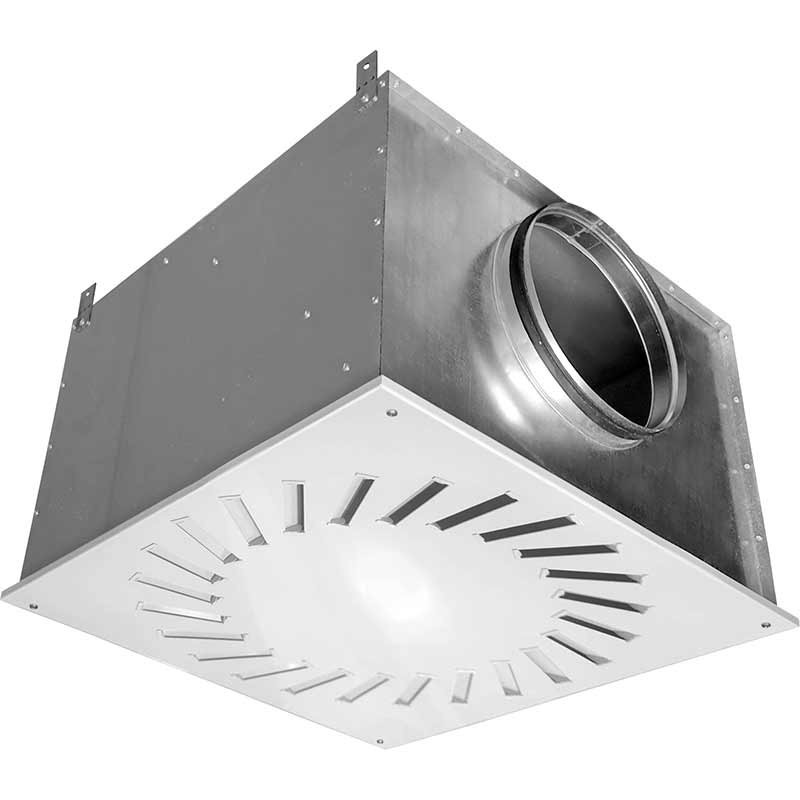

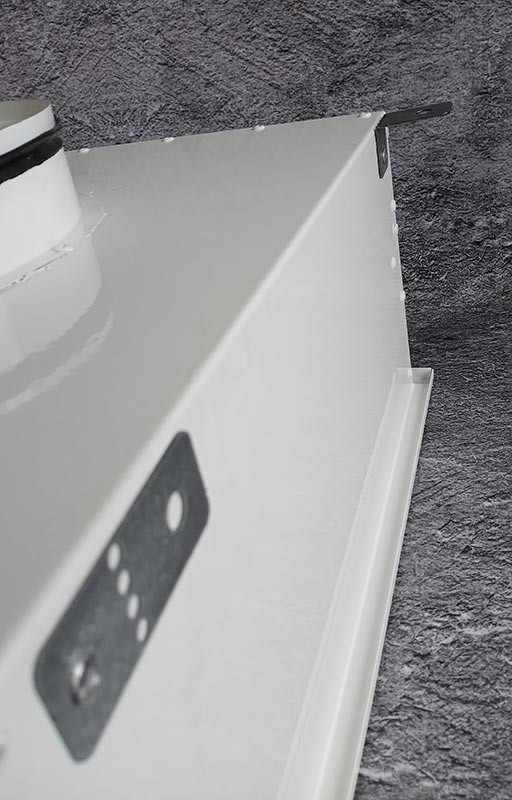

Воздухораспределители ВПВ, ВКВ устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели, при этом обеспечивается настилание струи на поверхность. Крепление панельных воздухораспределителей к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в проушинах или с помощью резьбовых штанг (шпилек). Крепежные элементы в комплект поставки не входят. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

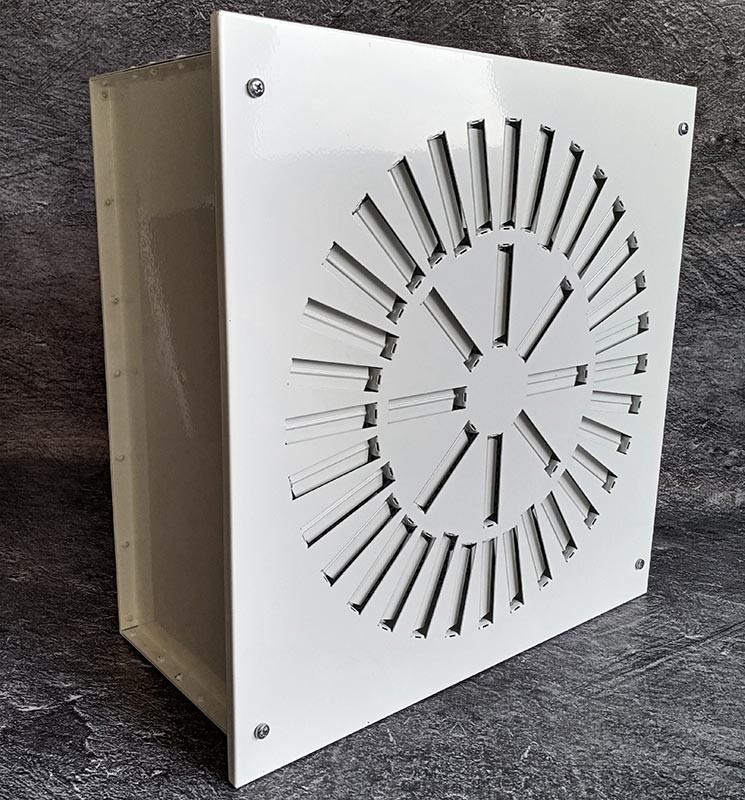

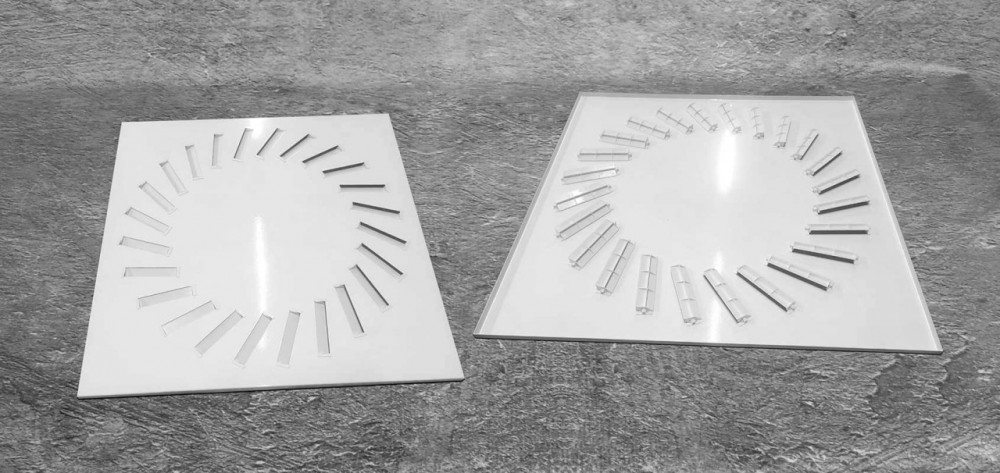

Панель для ВПВ, ВПВР изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь.

Круглые воздухораспределители ВКВ, ВКВР изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

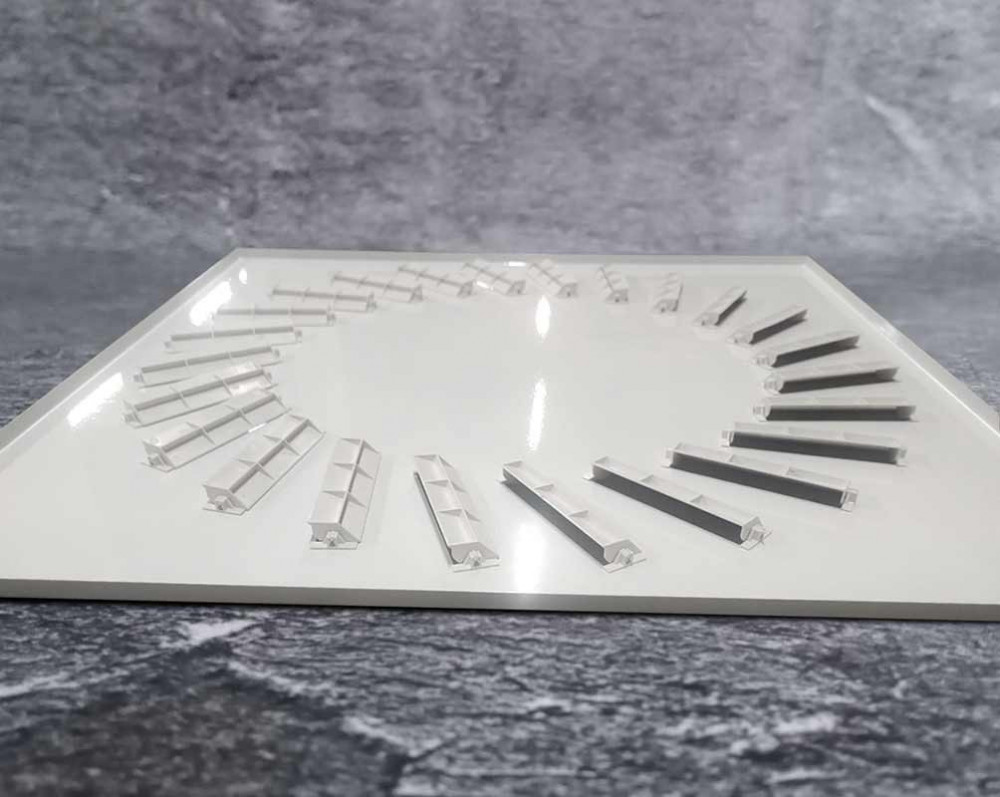

Ячейки выполнены из пластика. Возможные цвета ячеек: белый (по умолчанию), черный, серый.
