Перфорированная воздухораспределительная панель с адаптером 1СПП

Перфорированная воздухораспределительная панель с адаптером 1СПП

Панельные воздухораспределители перфорированные предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными струями.

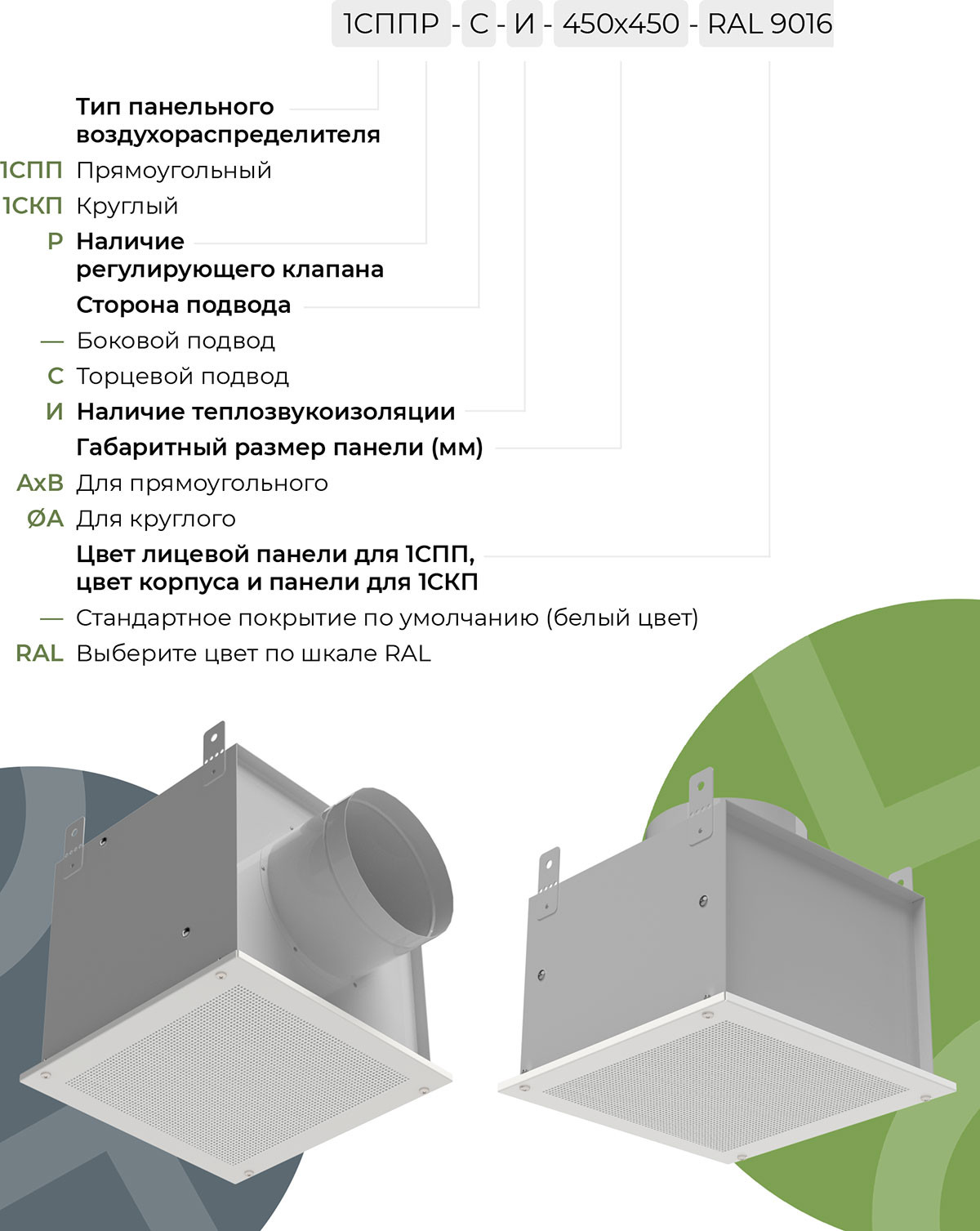

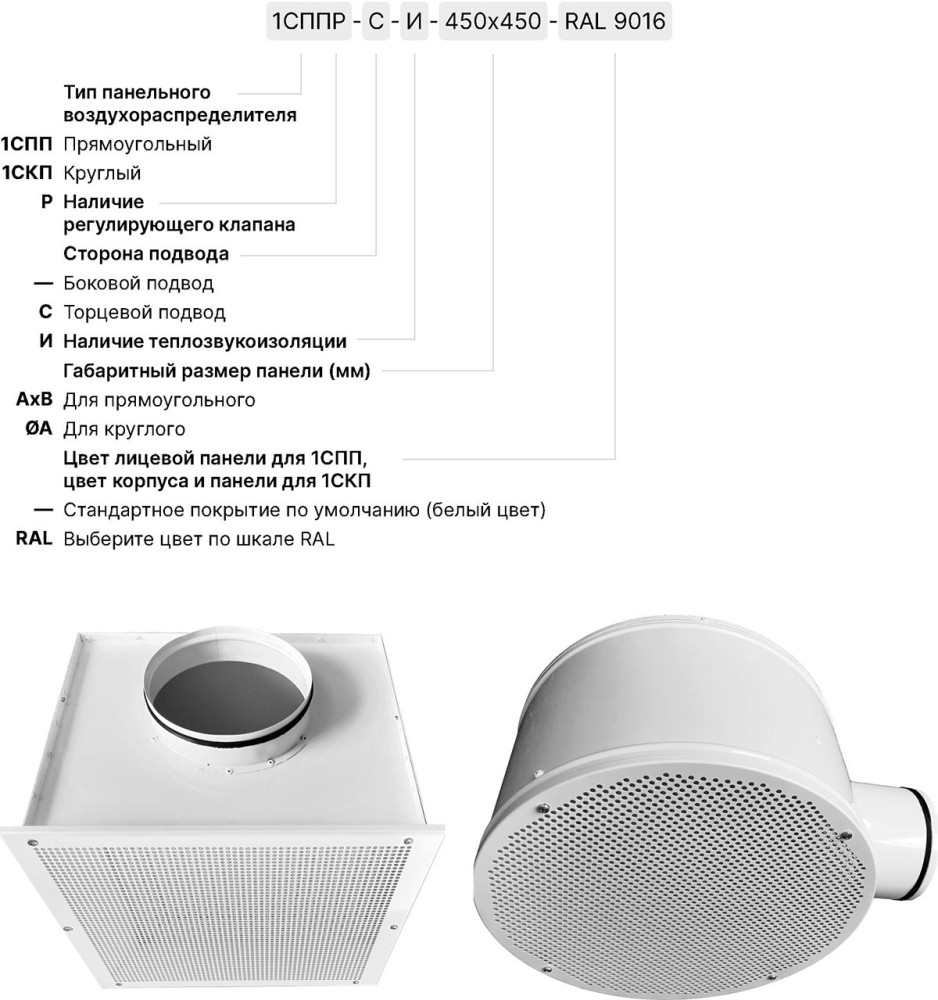

Конструктивно воздухораспределители состоят из воздухораздающей перфорированной панели прямоугольной формы (1СПП) или круглой формы (1СКП) и камеры статического давления (КСД) с подводящим патрубком круглого сечения.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для измерения и регулирования расхода воздуха воздухораспределители 1СППР, 1СКПР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Воздухораспределители 1СПП, 1СКП устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.

Монтаж 1СПП к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в проушинах, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Панель для 1СПП изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь.

Воздухораспределители 1СКП изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.
