Невидимый щелевой диффузор VL-G для гипсокартона

Невидимый щелевой диффузор VL-G для гипсокартона: особенности и применение

Назначение и сфера применения

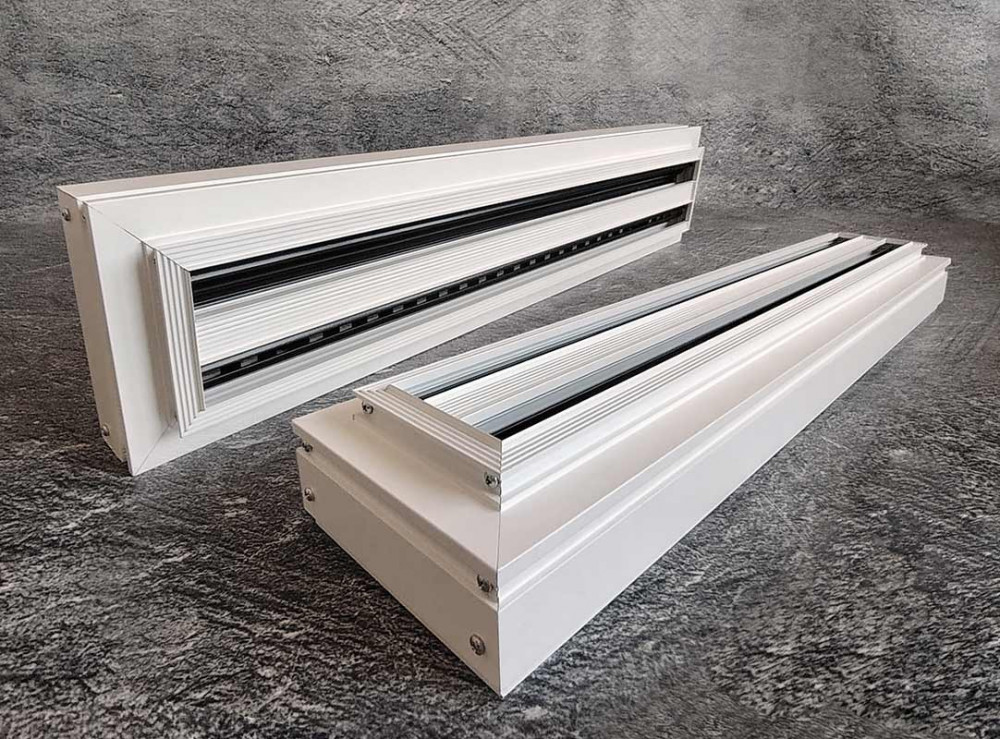

Щелевые диффузоры скрытого монтажа VL-G предназначены для интеграции в системы вентиляции и кондиционирования, монтируемые в гипсокартонные потолки. Они выполняют функцию конечного декоративного элемента, обеспечивая подачу свежего или удаление отработанного воздуха. Благодаря современному дизайну и скрытому монтажу, диффузоры VL-G идеально подходят для жилых, офисных и коммерческих помещений, где важна эстетика интерьера.

Технические характеристики и конструктивные особенности

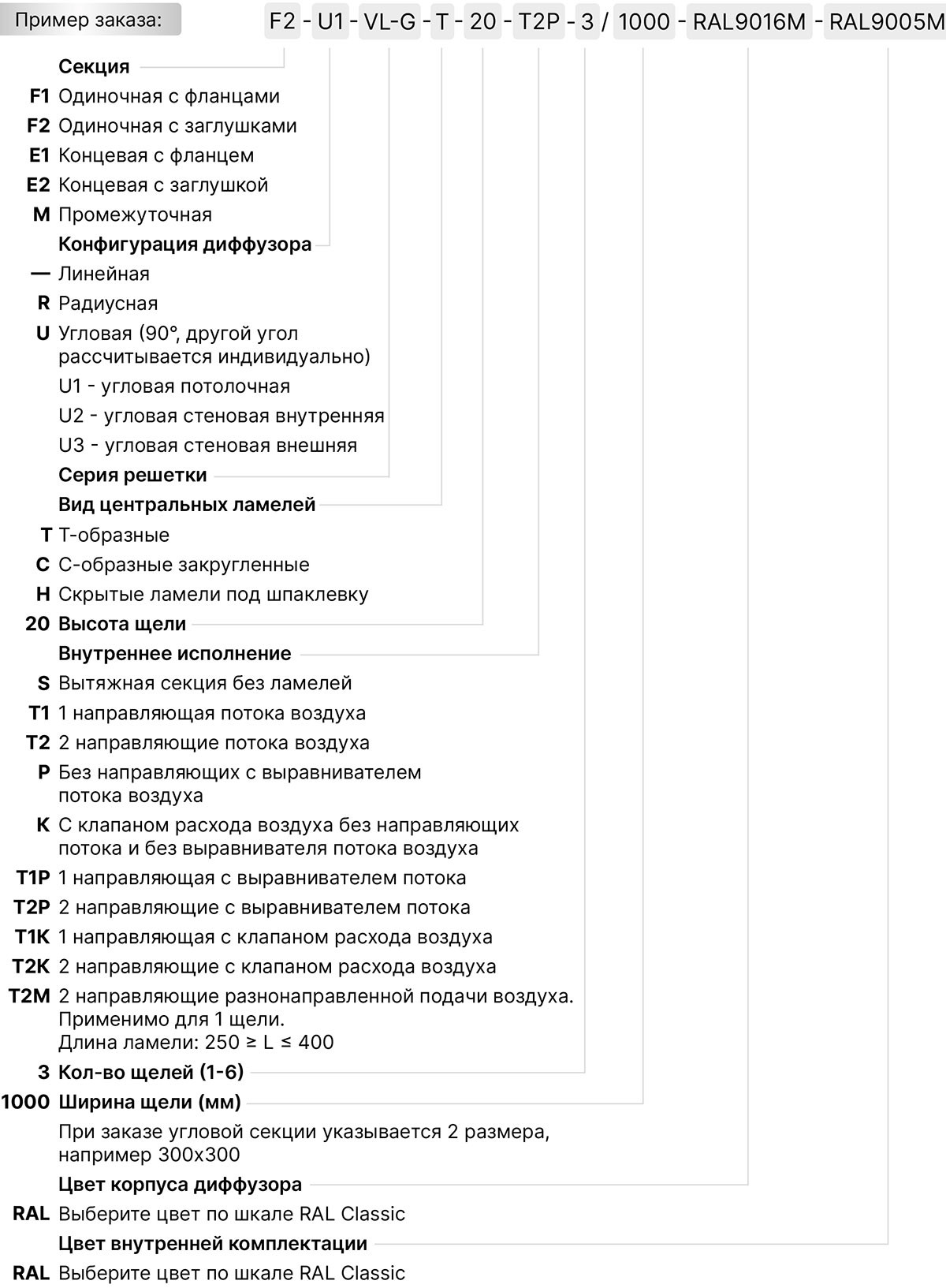

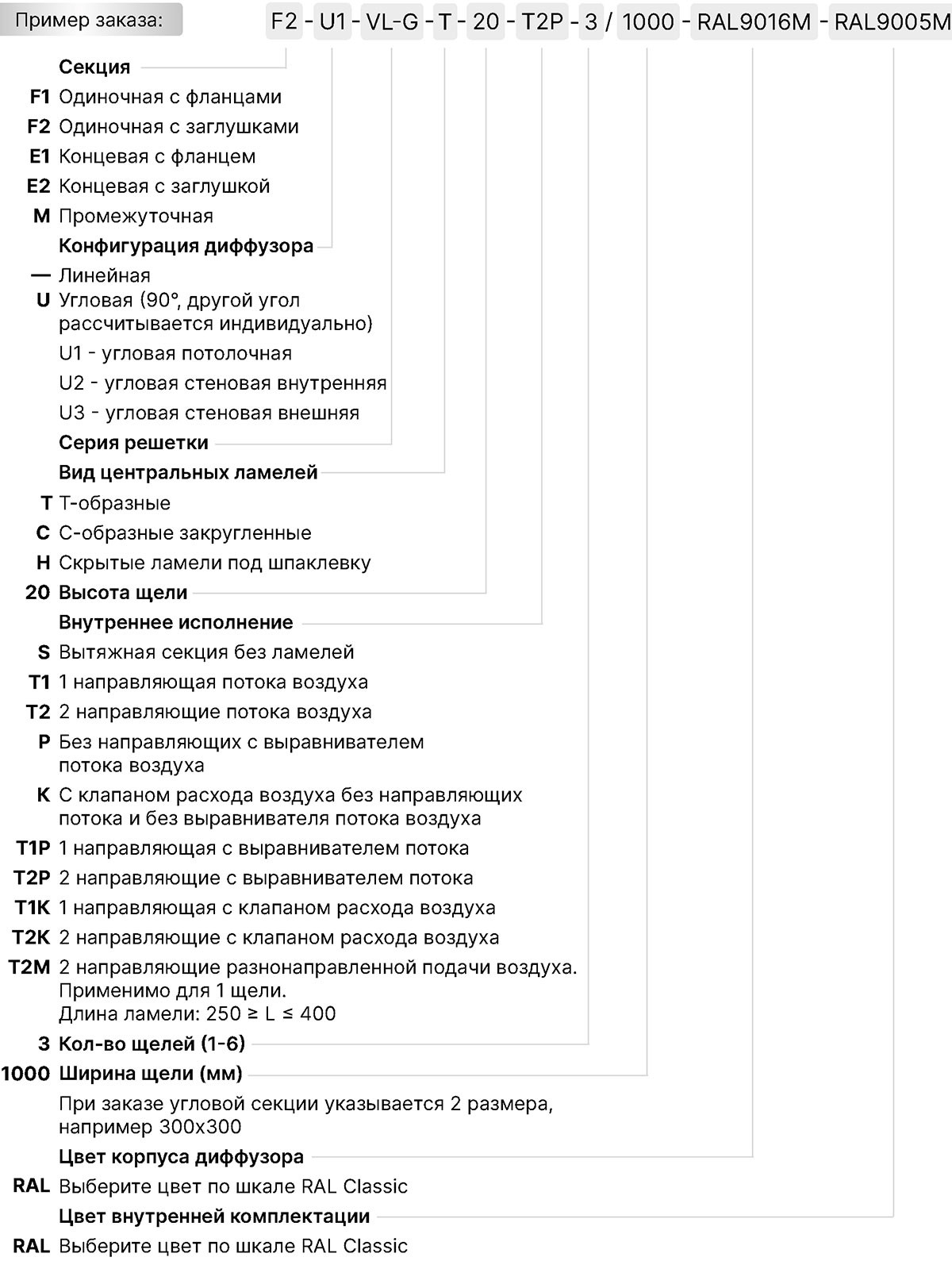

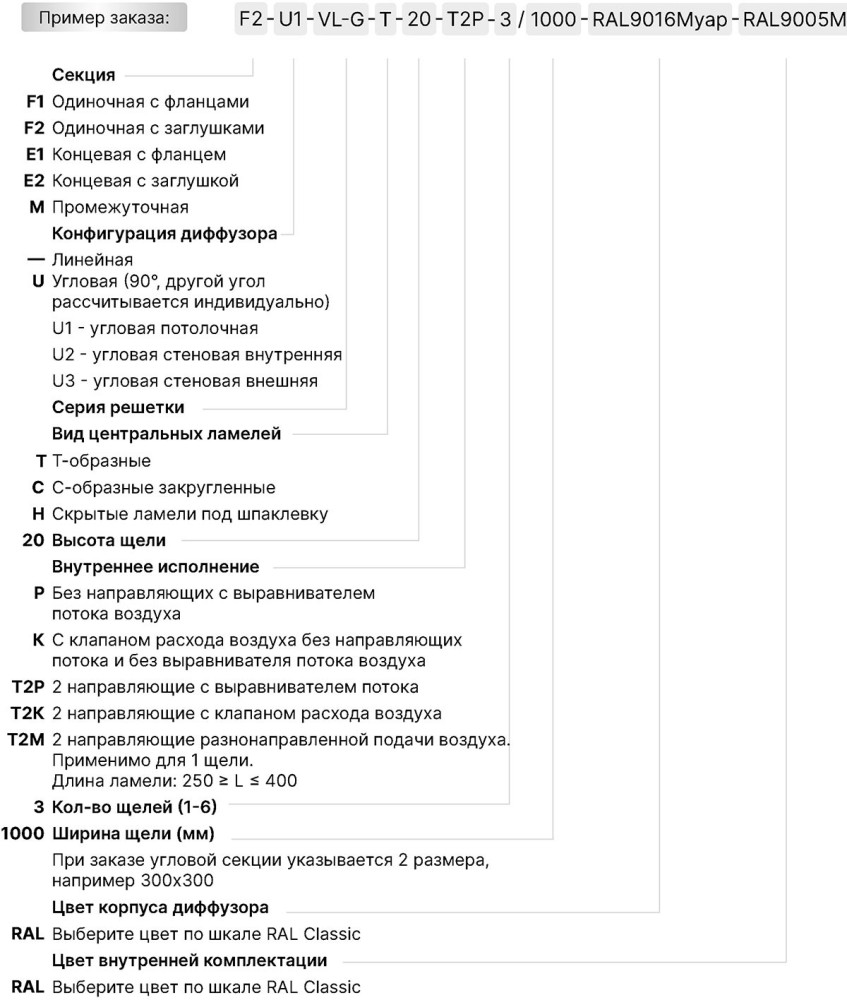

Диффузоры VL-G отличаются широкими возможностями кастомизации под конкретные проектные задачи:

• Количество щелей варьируется от 1 до 6
• Ширина щелей доступна в диапазоне 20-70 мм
• Длина щелей может составлять от 200 до 3000 мм с любым шагом

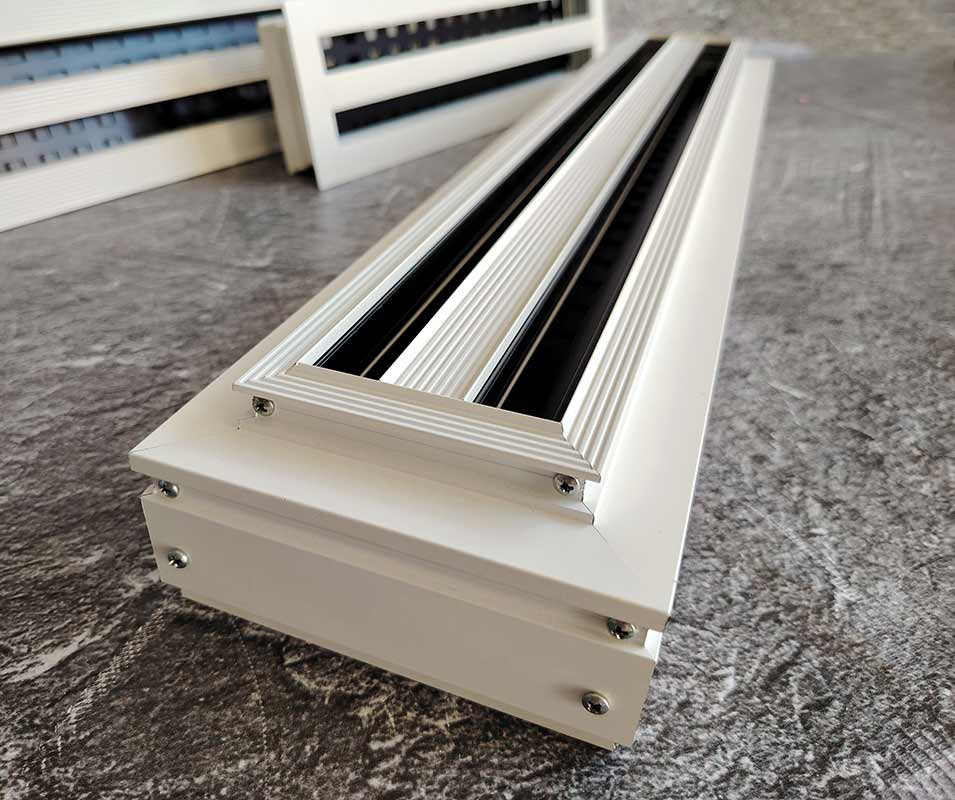

Конструкция включает специальную монтажную рамку, рассчитанную на установку в один или два слоя гипсокартона толщиной 12,5 мм. Фланец имеет уникальную форму паза, обеспечивающую надежное сцепление со шпаклевкой и предотвращающую ее отслоение. Полка под шпаклевку имеет толщину 2,3 мм.

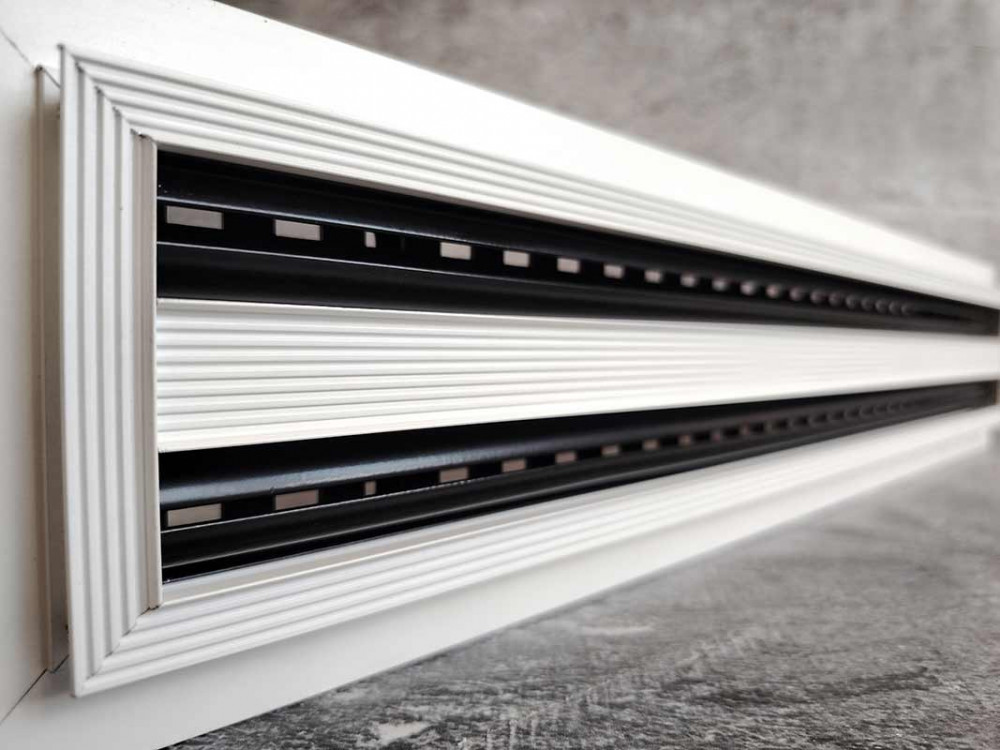

Особенностью диффузоров VL-G является возможность выбора типа центральных ламелей: видимые (Т и С-образные) или полностью скрытые под шпаклевку (H-образные). Это позволяет создавать абсолютно незаметные вентиляционные решения.

Дополнительные опции и монтажные решения

Система VL-G предлагает широкие возможности для адаптации под различные инженерные решения:

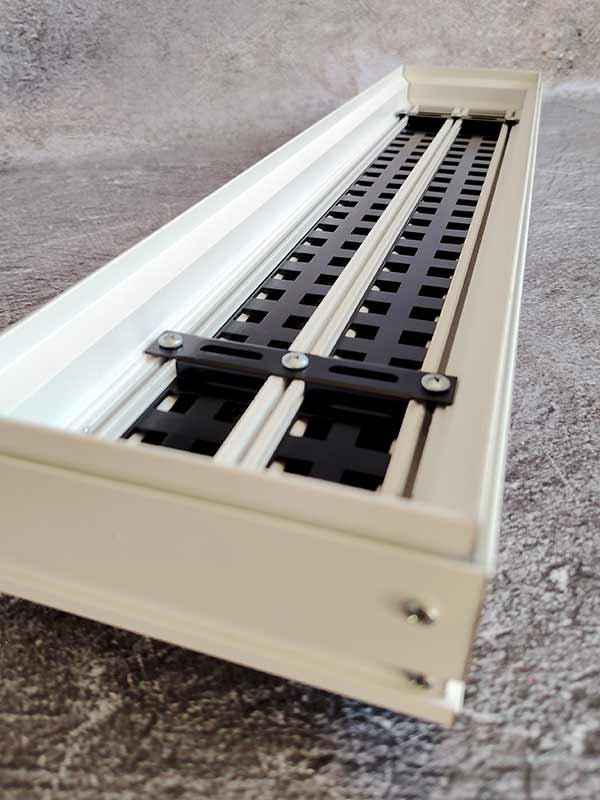

• Комплектация клапаном расхода воздуха для точного регулирования воздушного потока
• Возможность установки выравнивателя воздуха и направляющих для регулировки потока
• Минимальное запотолочное пространство для монтажа - всего 109 мм

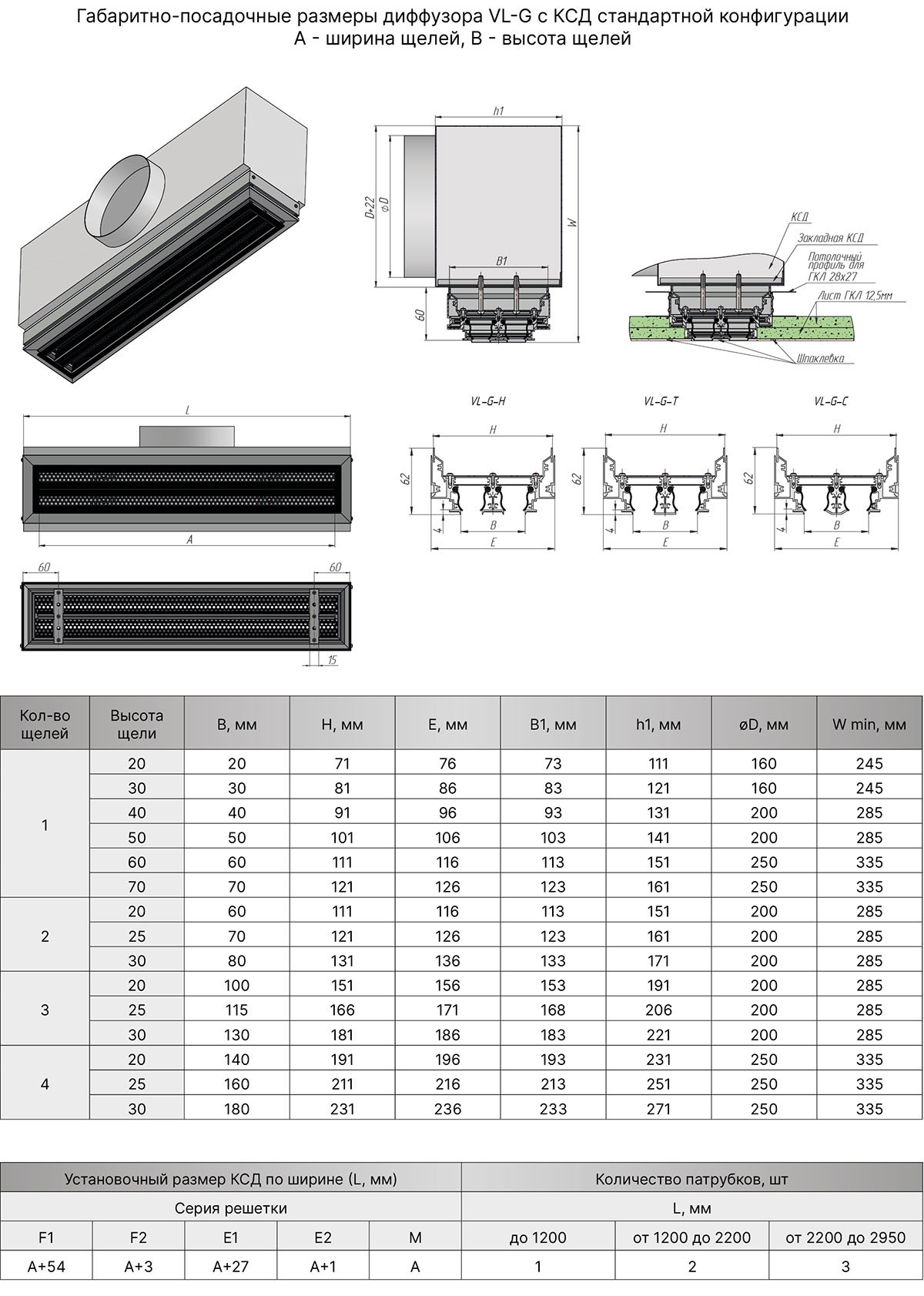

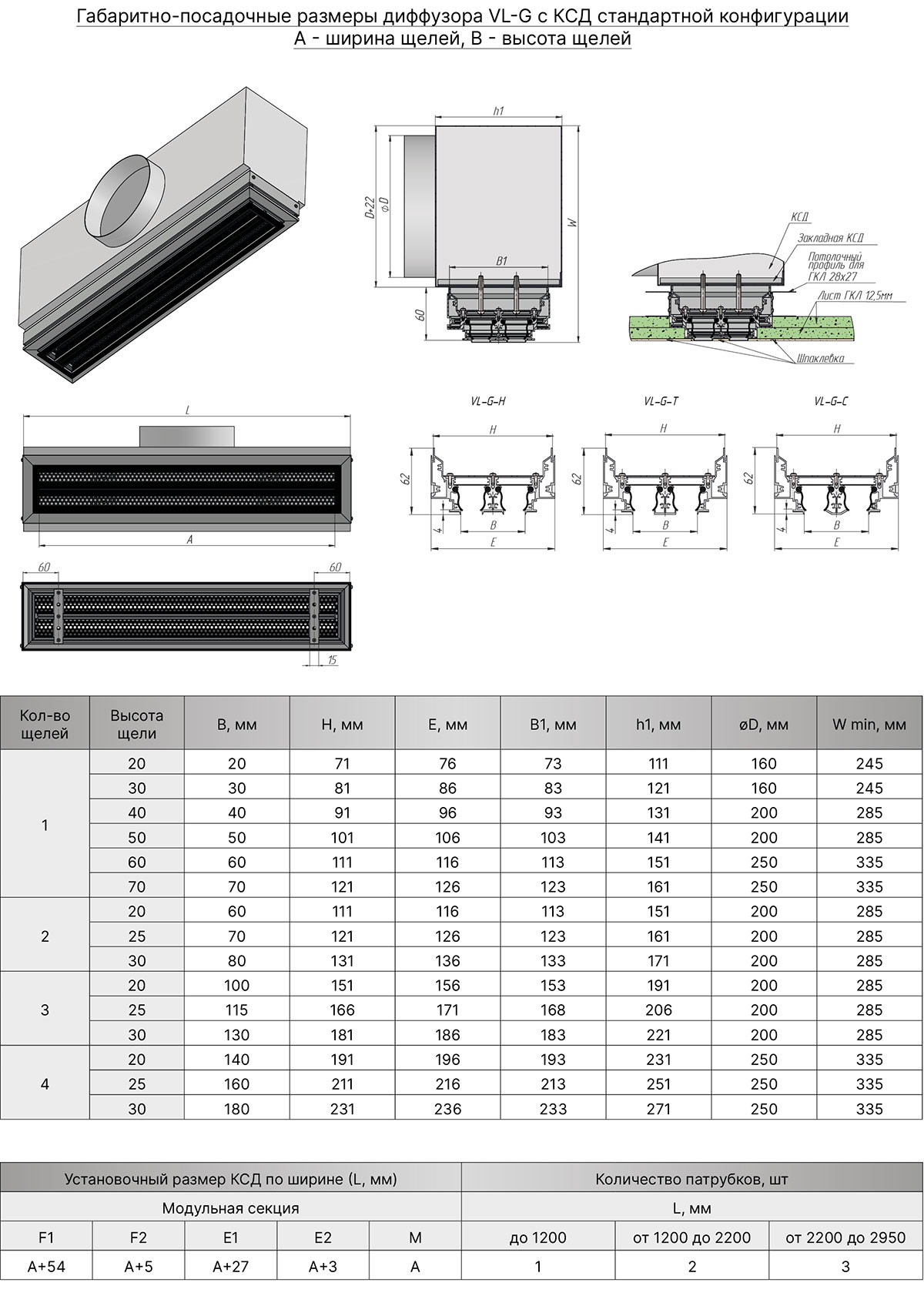

Для подключения к системе воздуховодов диффузоры могут комплектоваться камерами статического давления (КСД или КСР), которые обеспечивают равномерное распределение воздушных масс. Камеры КСР дополнительно оснащаются регулирующим устройством для контроля объема подаваемого воздуха.

Доступны четыре типа камер статического давления:

1. КСД - стандартная с круглой врезкой
2. КСД-У - уменьшенная с круглой врезкой
3. КСД-У-О - уменьшенная с овальной врезкой
4. КСД-У-П - уменьшенная с прямоугольной врезкой

Уменьшенные версии камер позволяют максимально сохранить полезное пространство помещения. Размер монтажного пространства (W) зависит от диаметра подключаемого воздуховода - чем меньше воздуховод, тем компактнее адаптер. Производитель предлагает стандартные решения, но по индивидуальному запросу возможна адаптация под любые параметры врезки.
