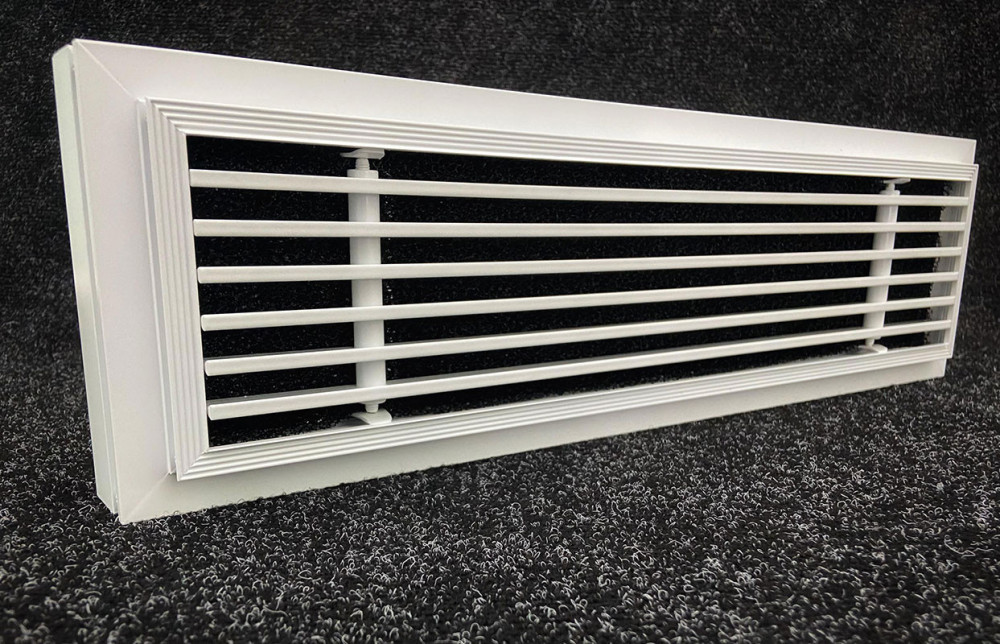

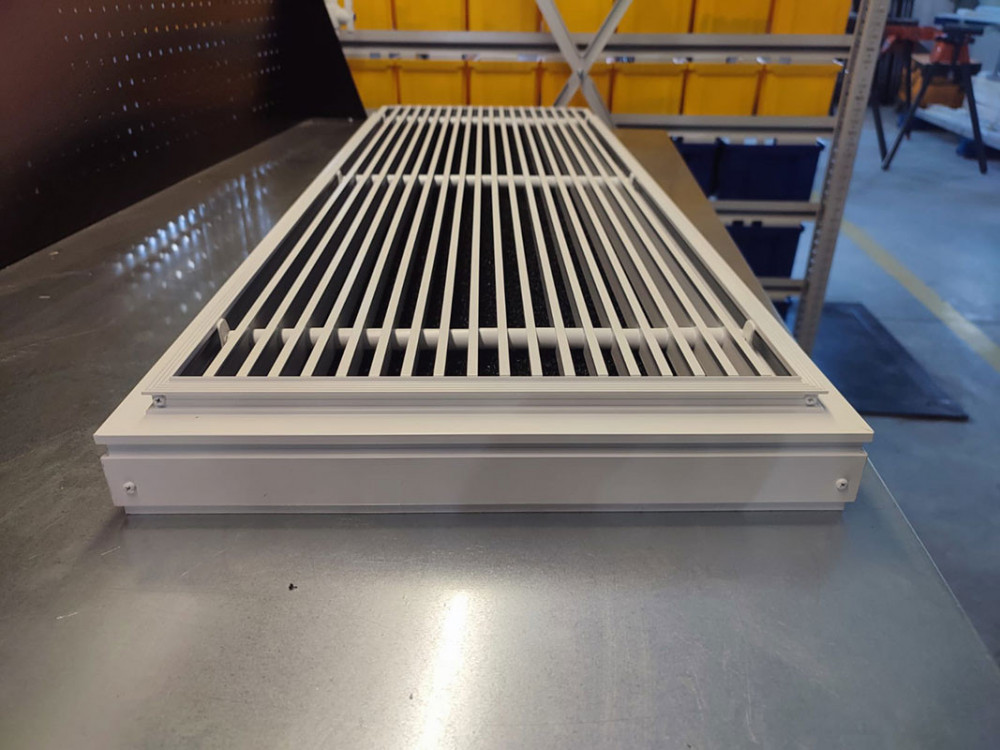

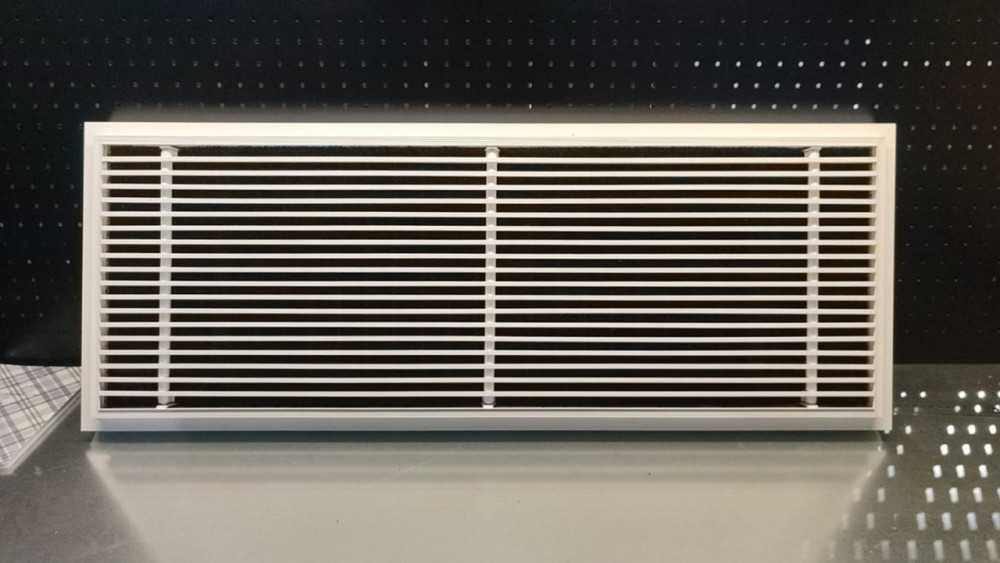

Невидимая линейная решетка VLLS-G со съемным полотном

Невидимая линейная решетка VLLS-G со съемным полотном

Назначение: приток / вытяжка.
Место установки: жилые, торговые, и офисные помещения.
Этап отделки: черновая отделка.

Особенности конструкции:

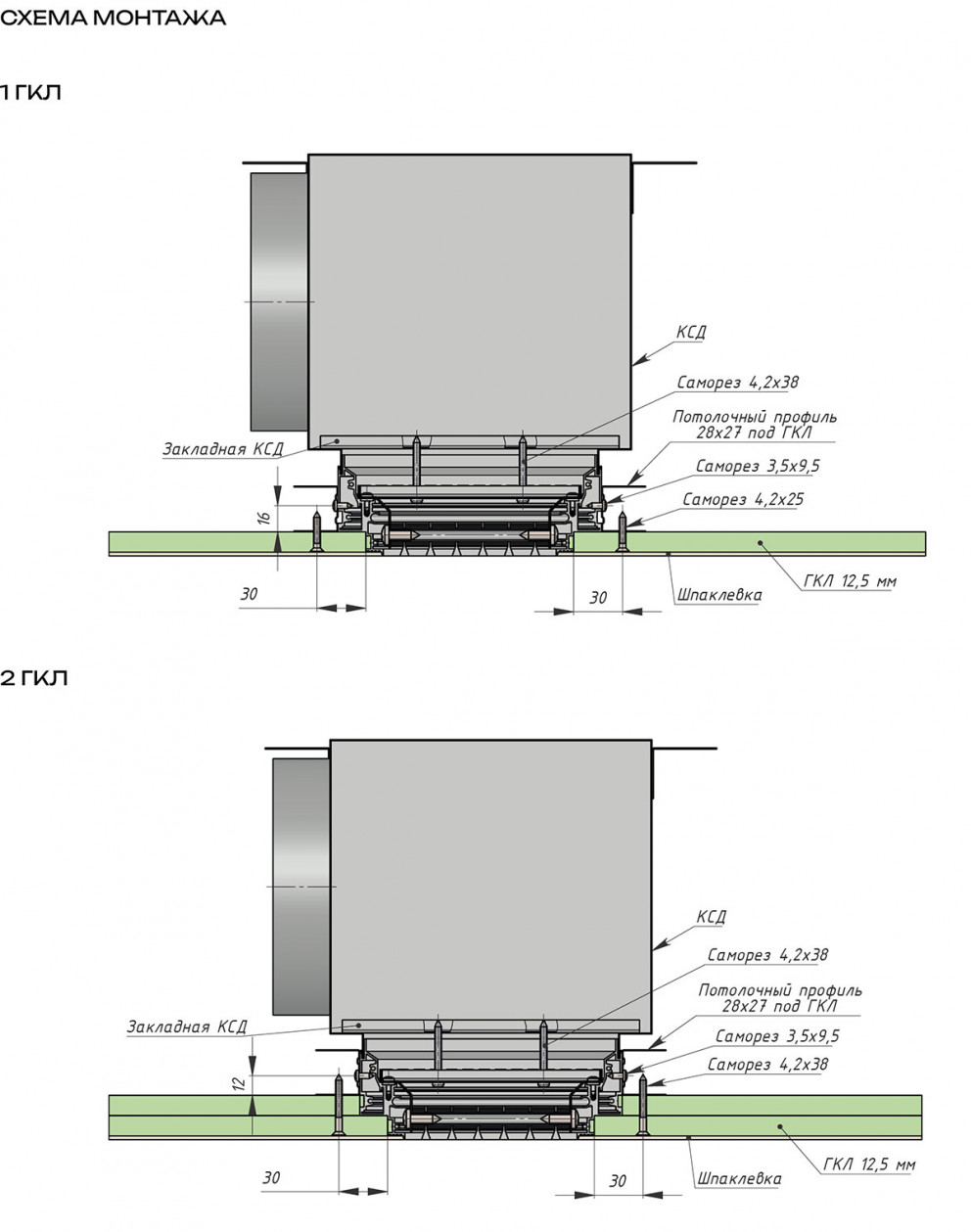

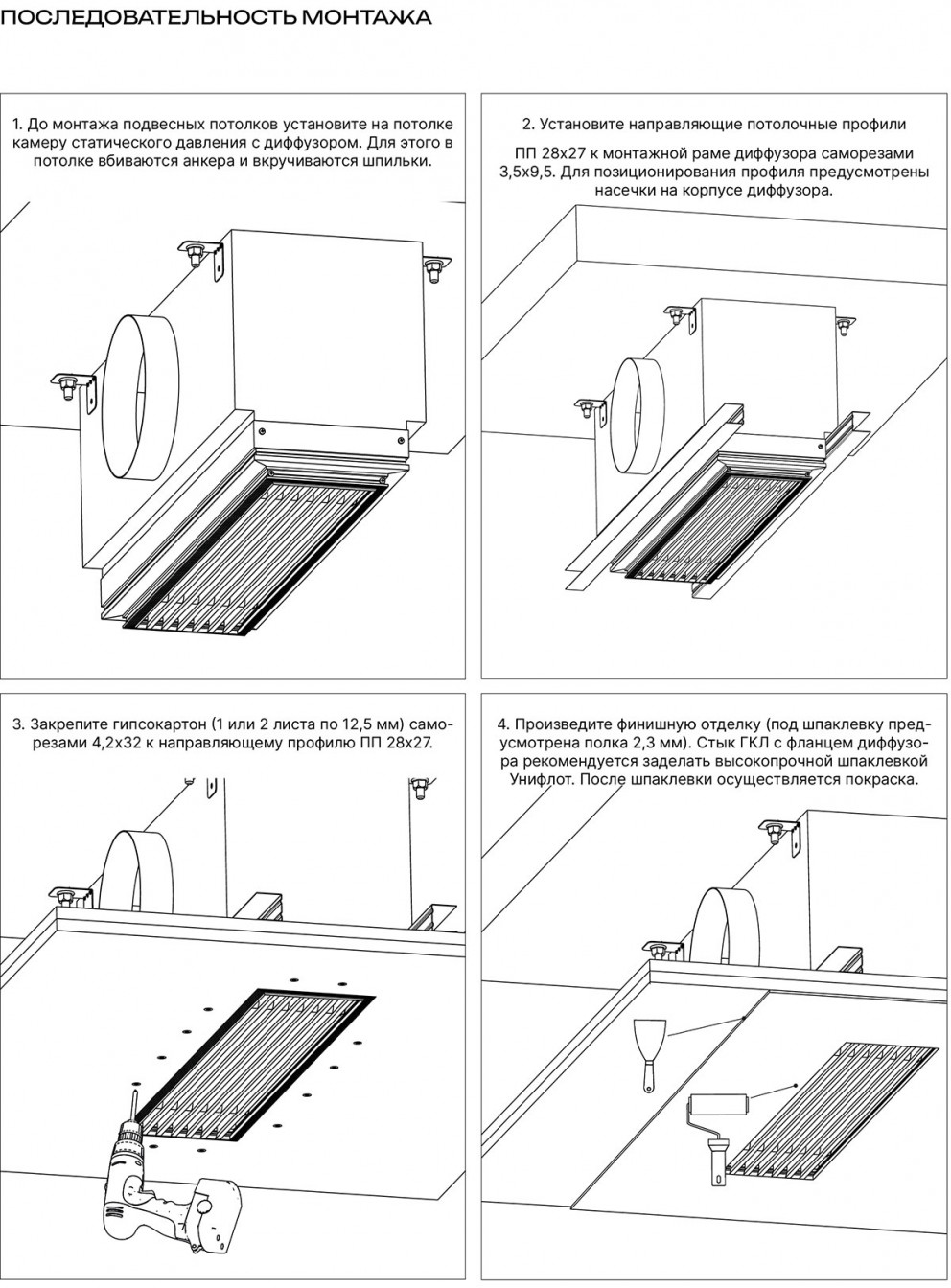

• рамка имеет монтажную раму для установки 1 или 2 листов гипсокартона толщиной 12,5 мм
• рамка имеет полку под шпаклевку 2,3 мм и углубления на фланце со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения/

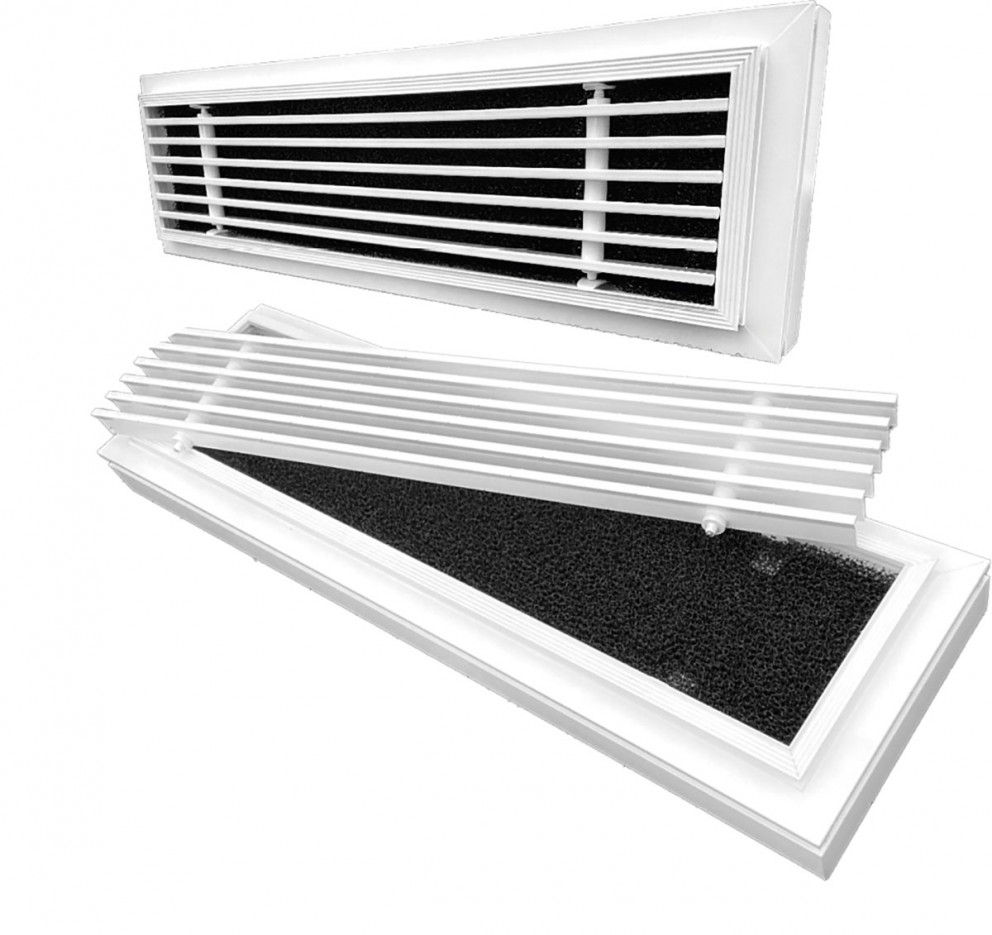

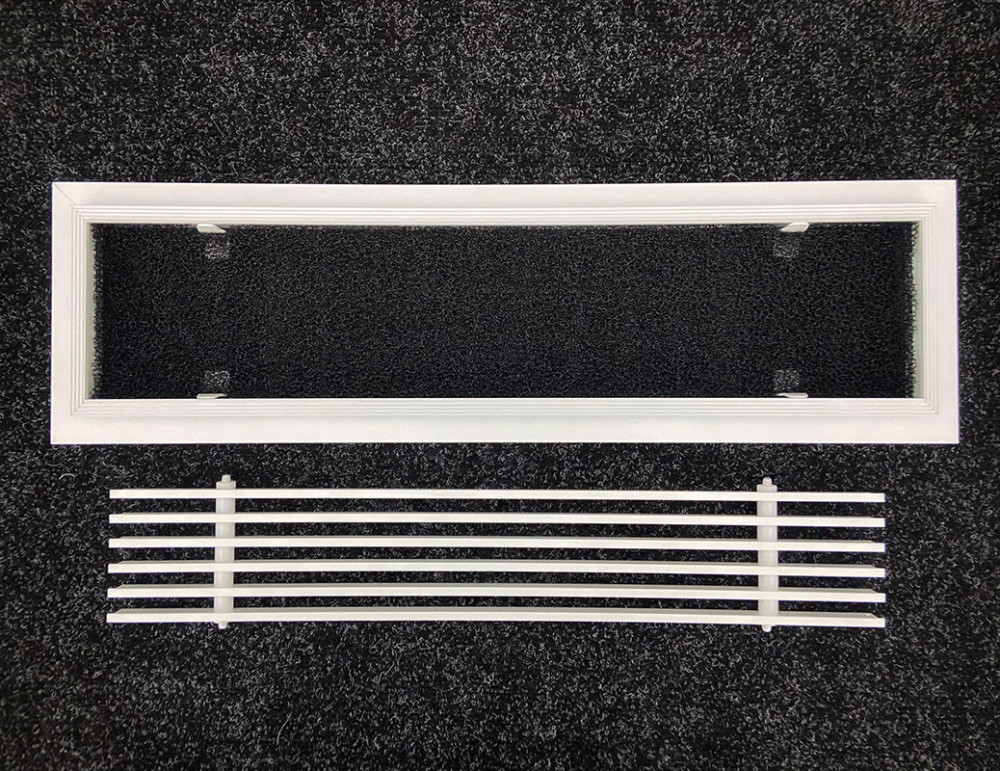

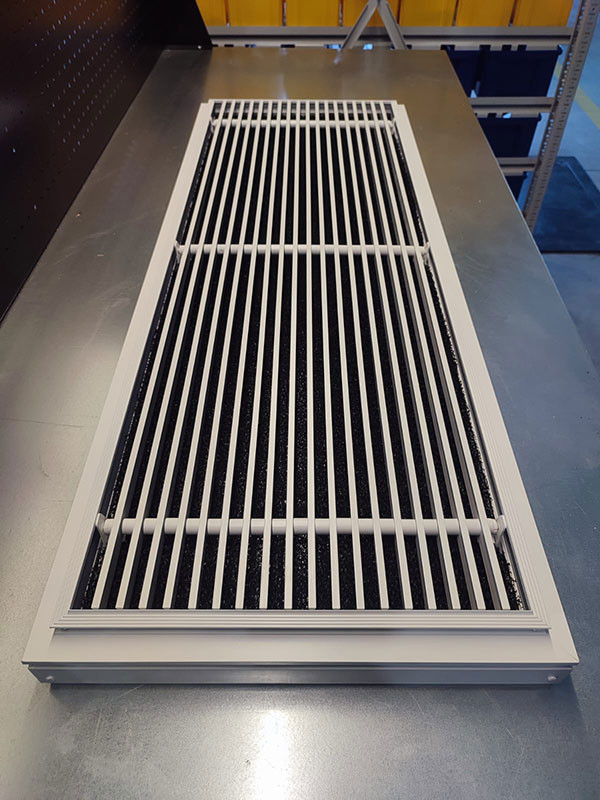

• съемное ламельное полотно.
• узкие ламели шириной 5,5 мм, образующие ровные щели шириной 10 мм.
• любой размер с шагом 1 мм (минимальный – 200х100 мм, максимальный – 2000х500).

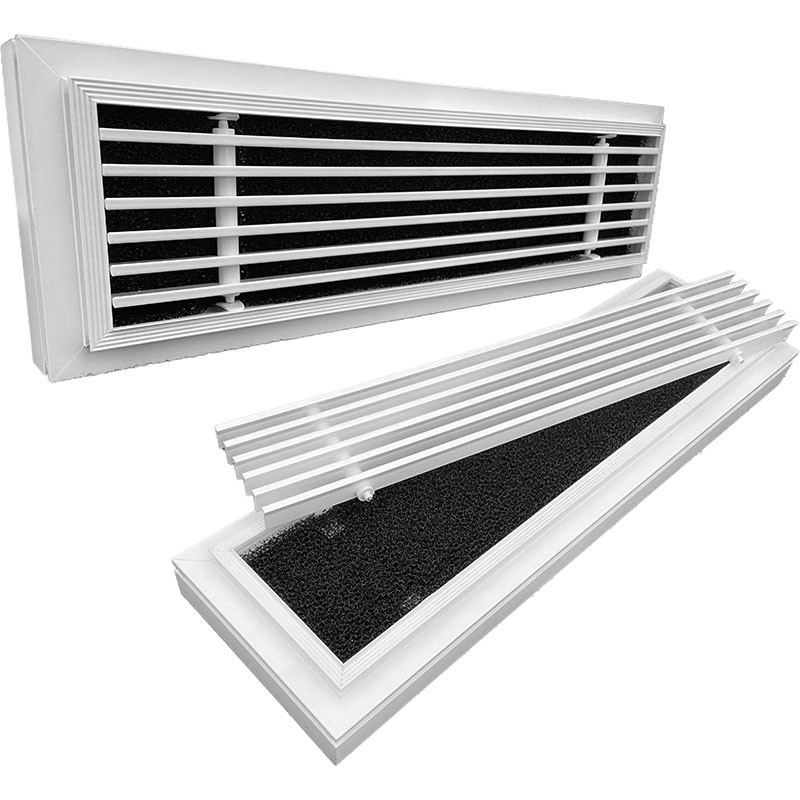

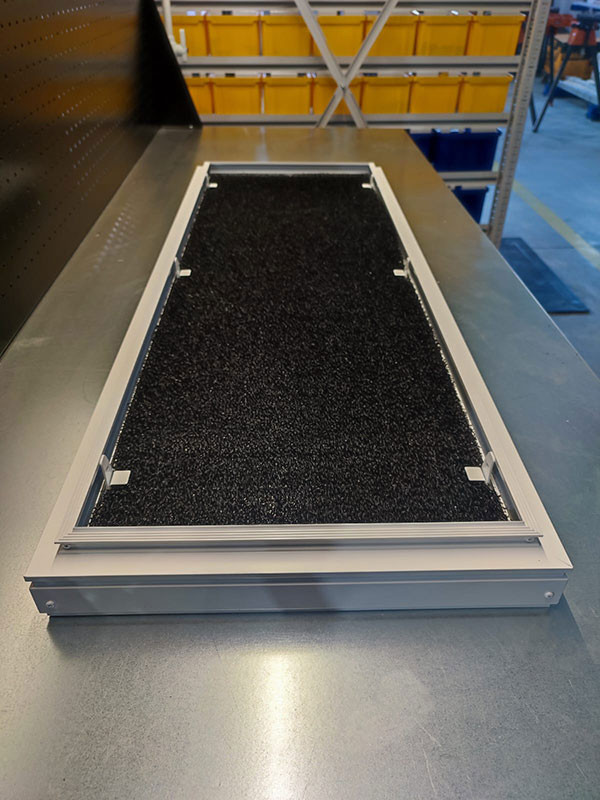

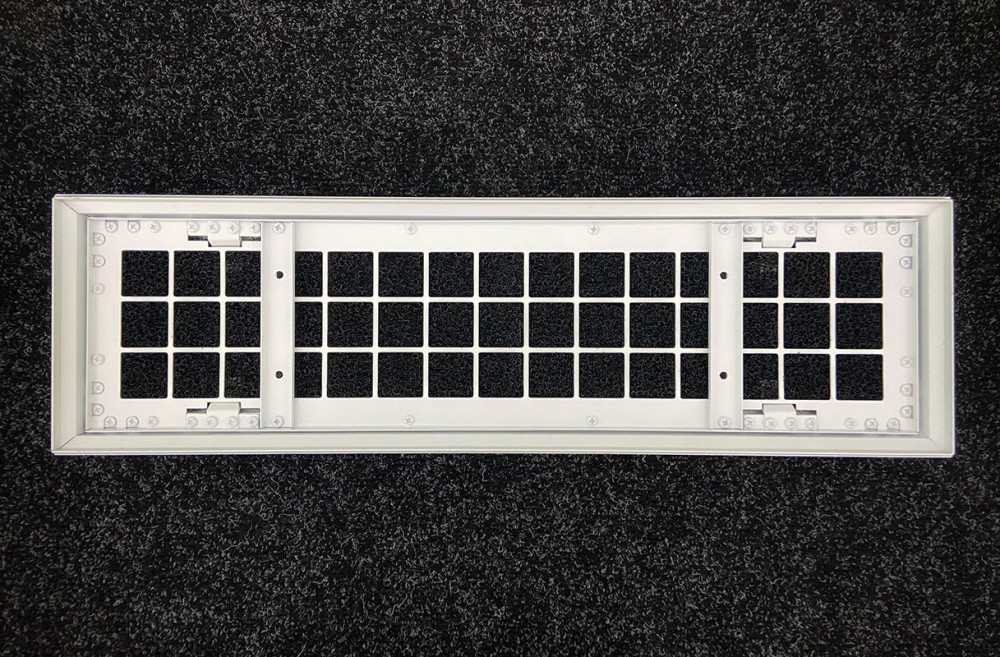

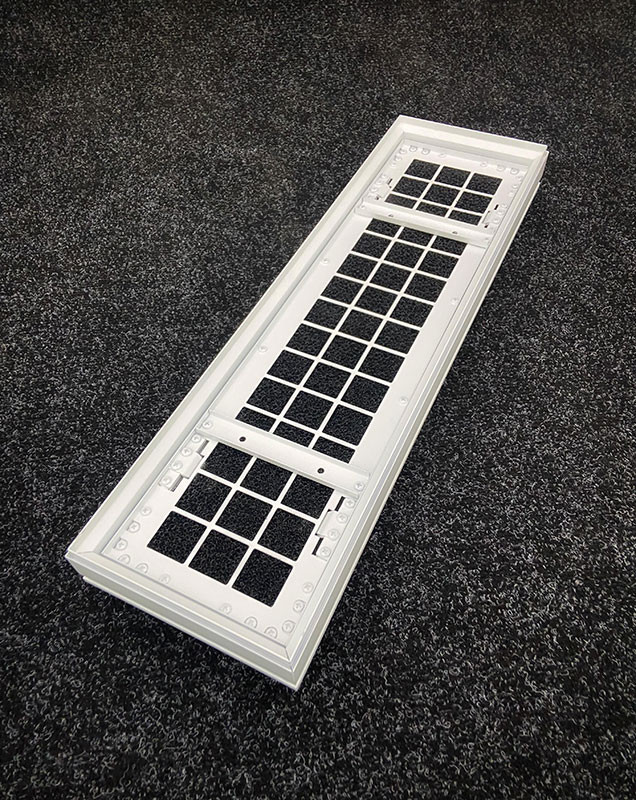

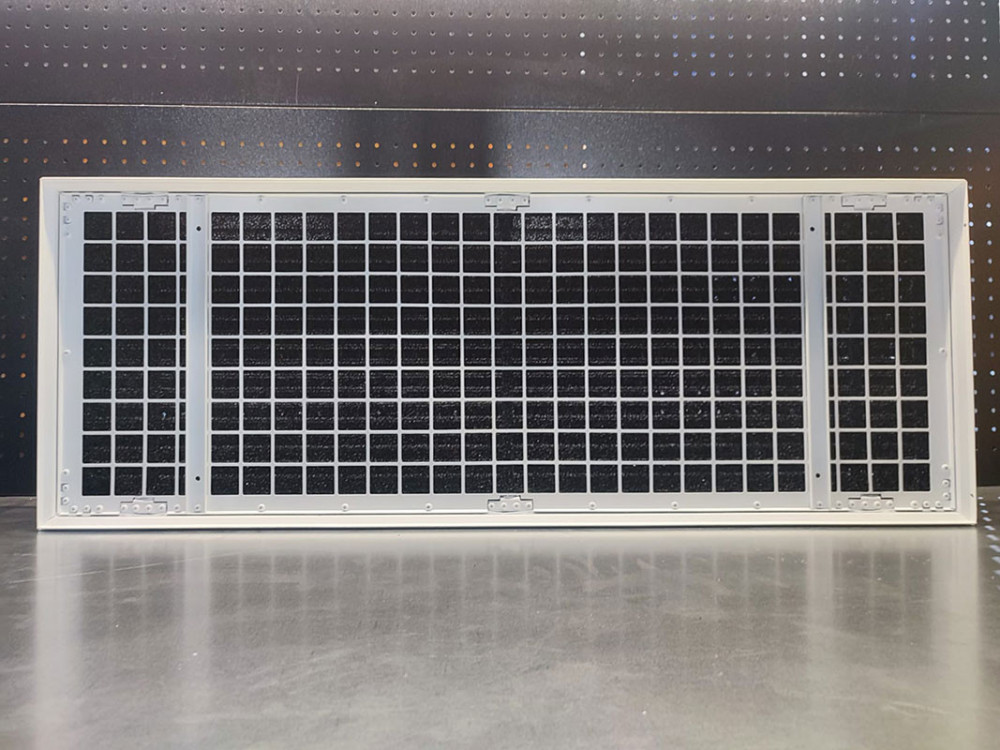

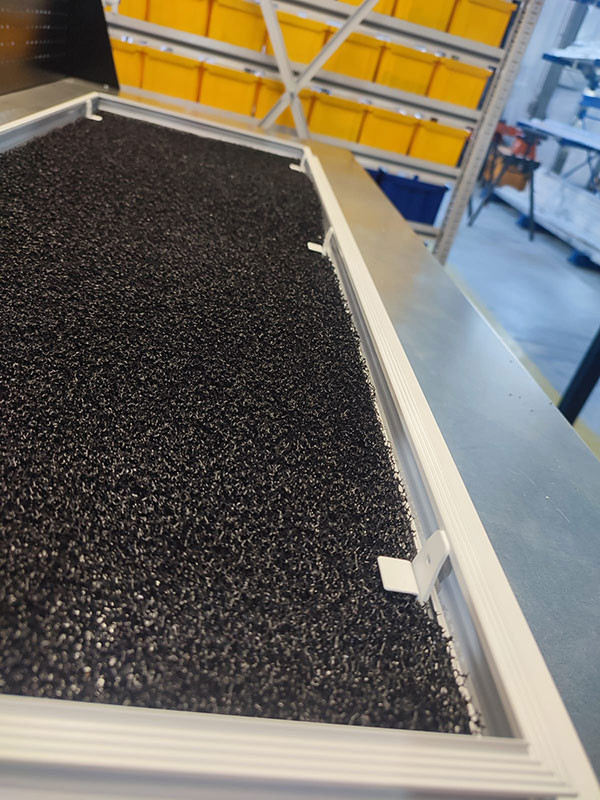

• решетки со съемным полотном VLLS-G могут комплектоваться фильтром по запросу.
• возможна дополнительная комплектация выравнивателем воздуха.
• минимальный запас запотолочного монтажного пространства - 127 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST;

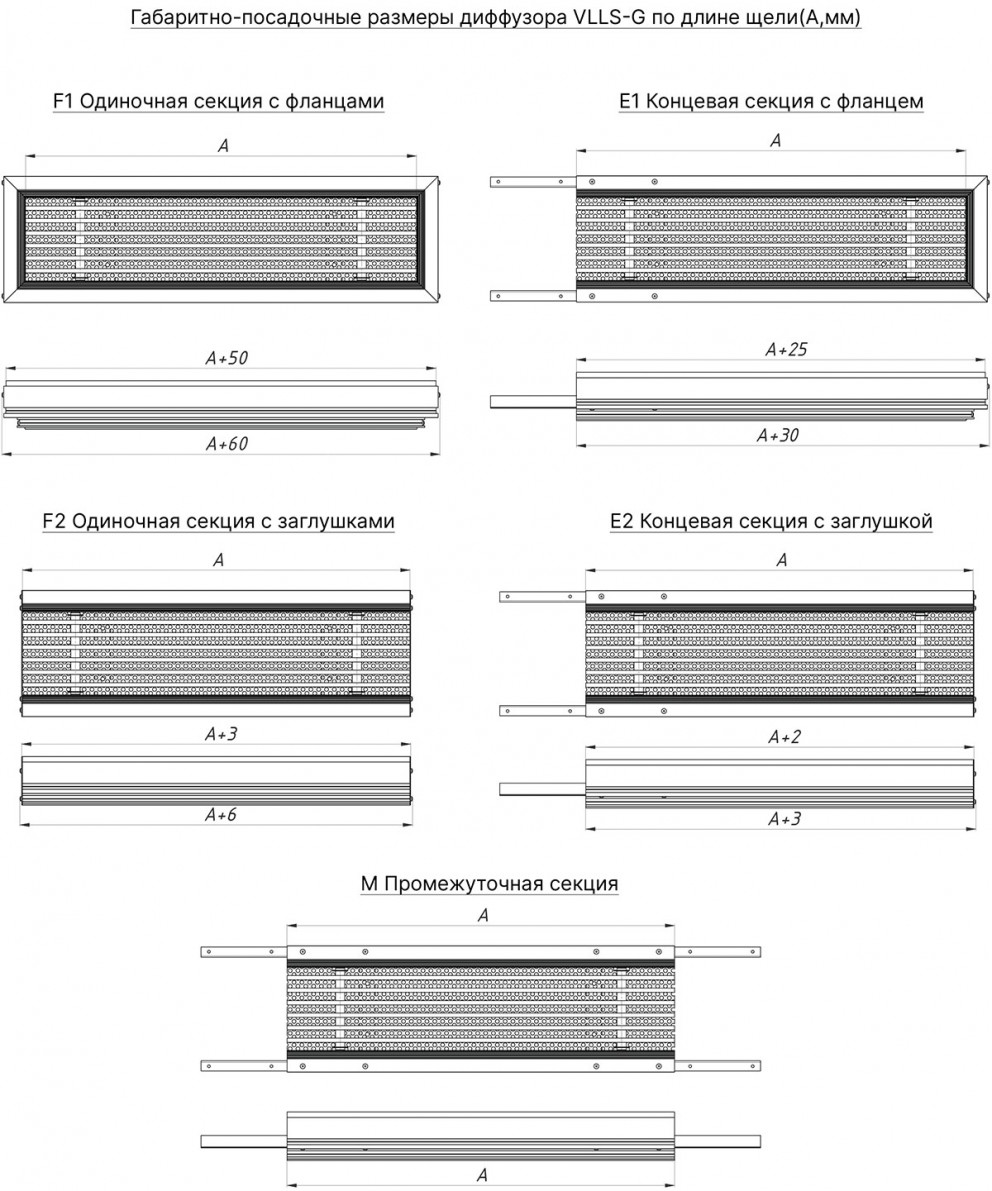

• возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

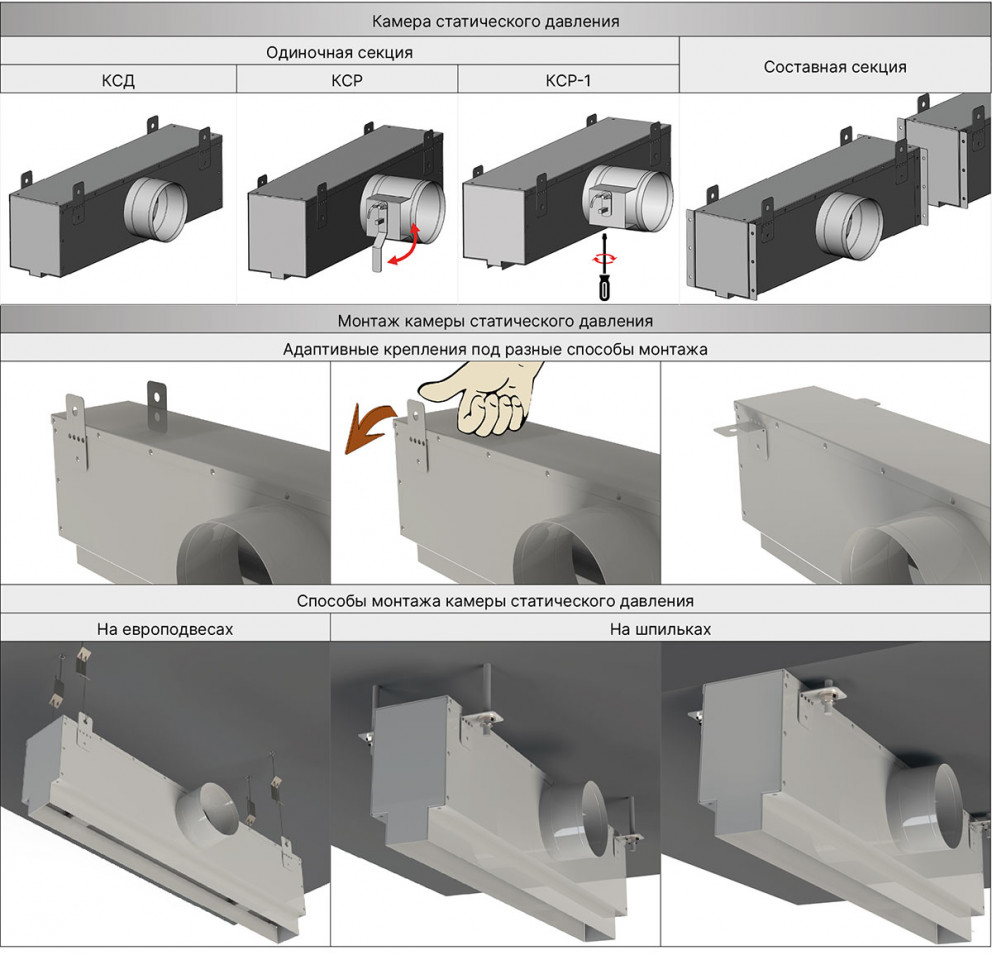

Камера статического давления. Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс через сечение решетки.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

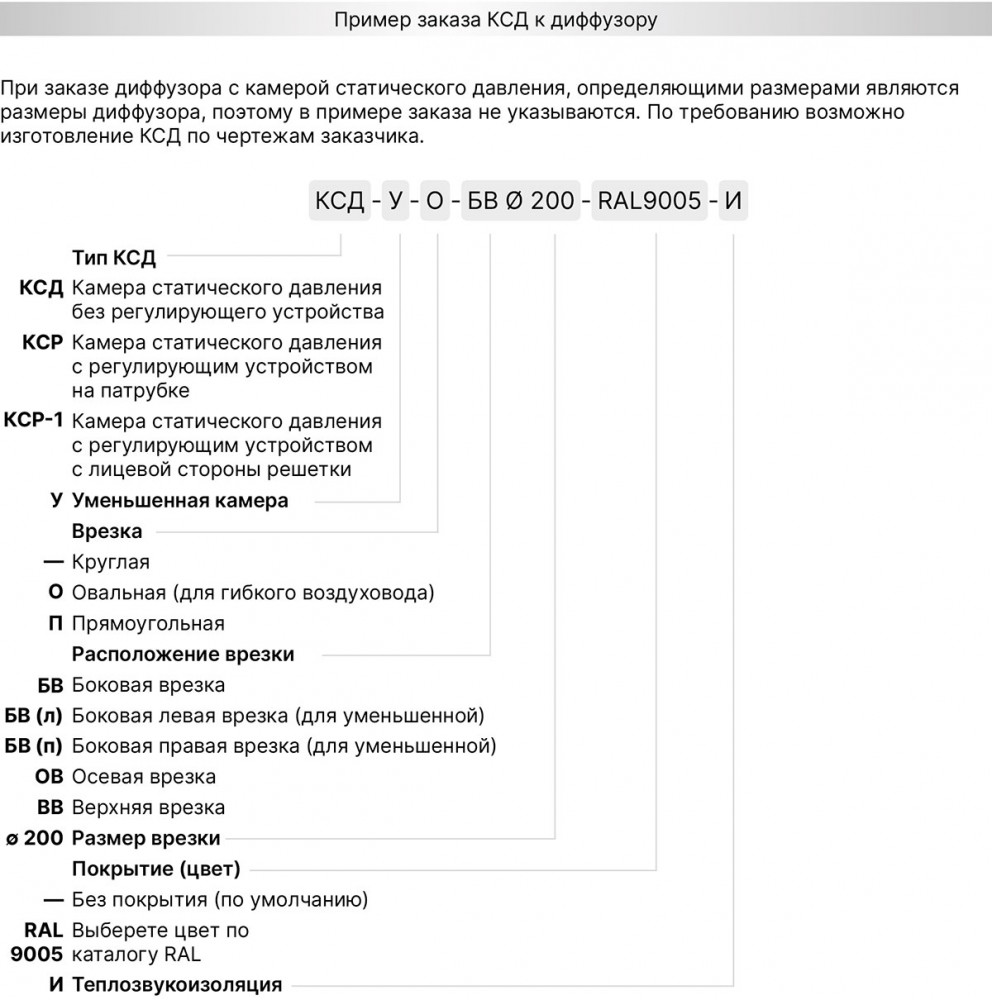

Типы КСД:

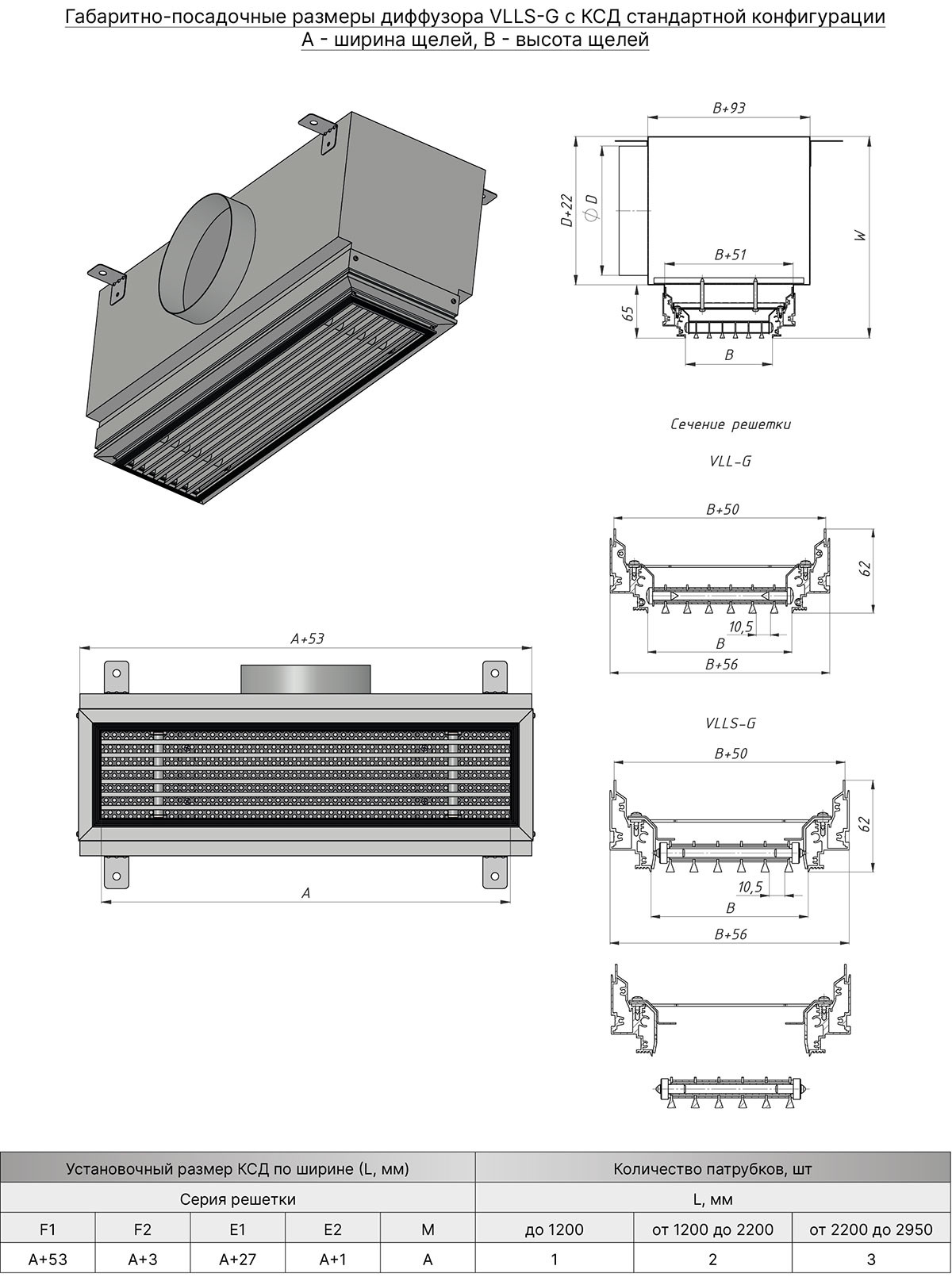

КСД - стандартная камера с круглой врезкой;

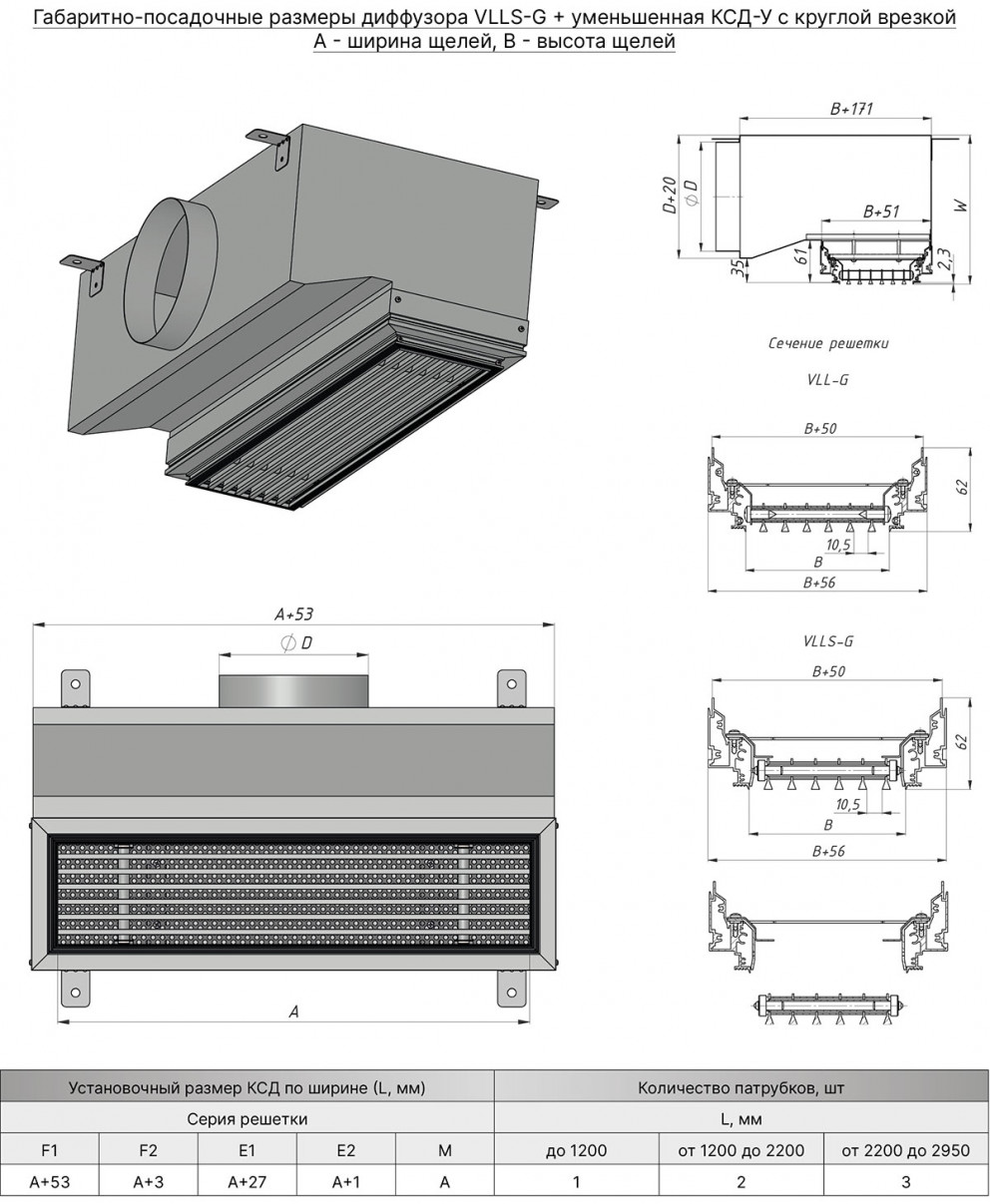

КСД-У - уменьшенная камера с круглой врезкой;

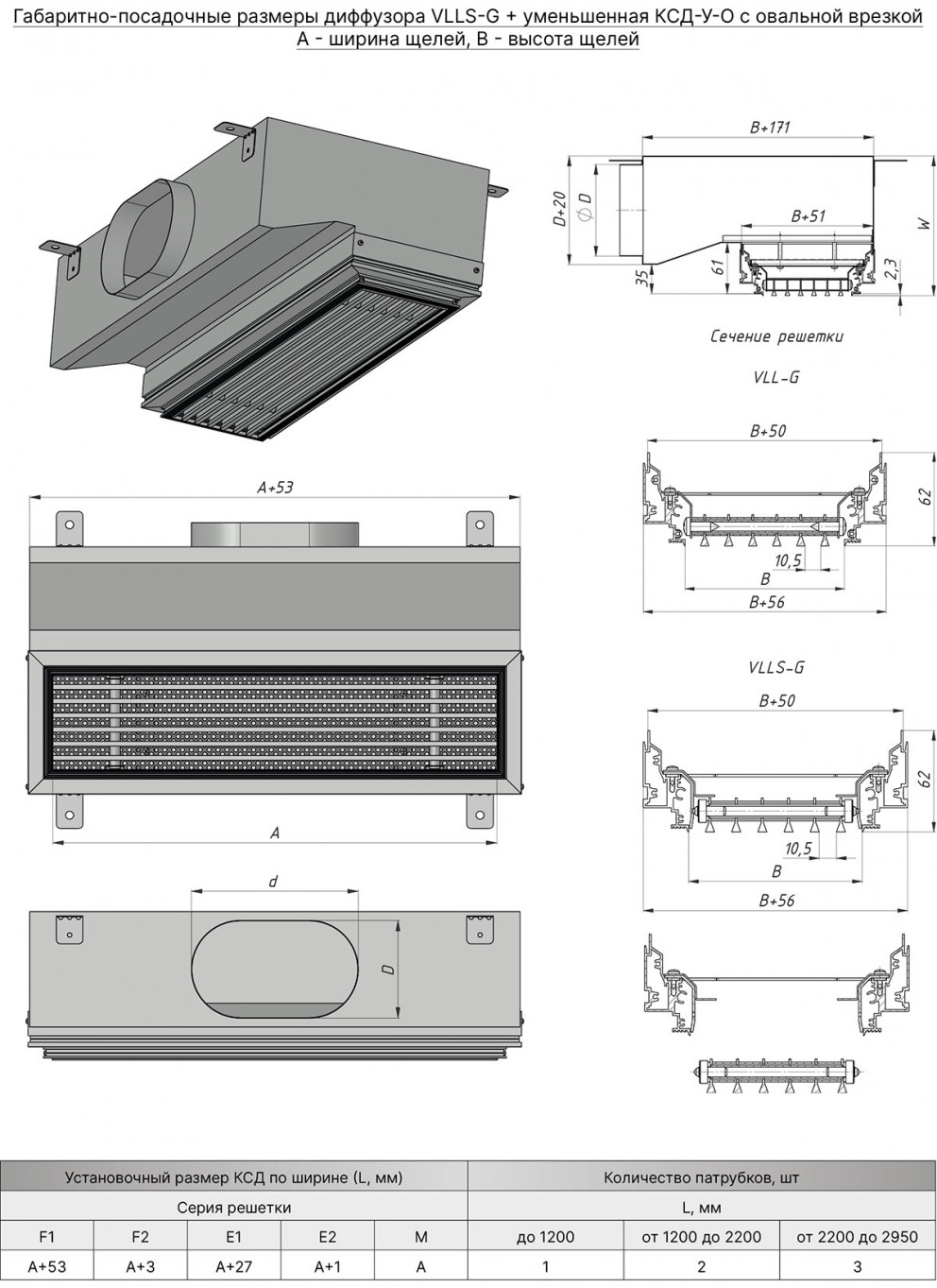

КСД-У-О - уменьшенная камера с овальной врезкой;

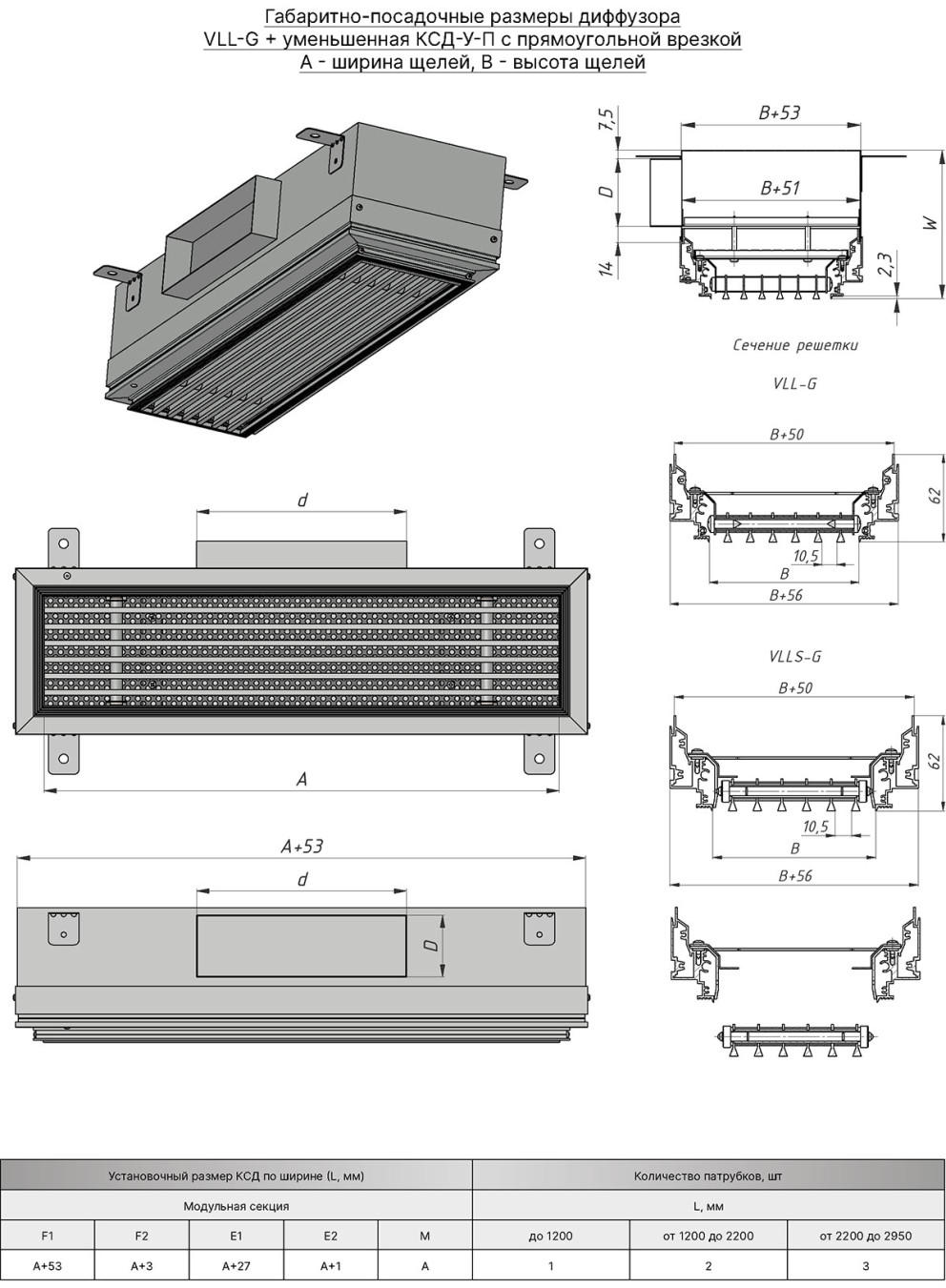

КСД-У-П - уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

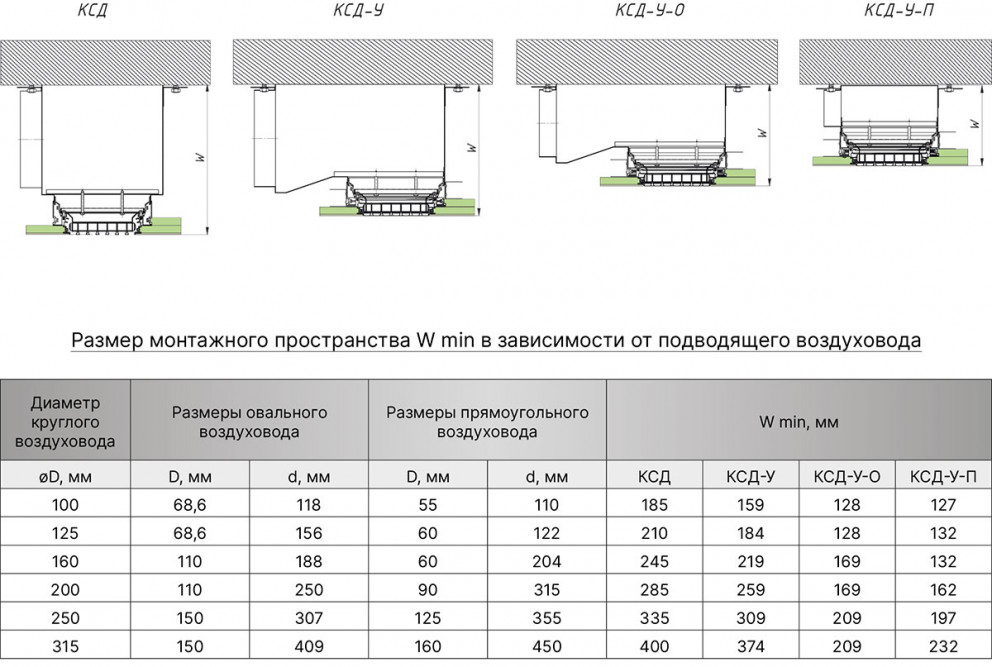

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

Используемые материалы. Щелевые решетки VLL-G и VLLS-G изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016М, а внутреннее исполнение в чёрный цвет RAL9005М. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
