Инспекционные решетки ВРК-ИЛН, ВРК-ИЛР

Нет отзывов

Артикул: 215

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Тип решетки:

ВРК-ИЛН

Решетка без клапана расхода воздуха (КРВ отсутствует)

ВРК-ИЛР

Решетка с клапаном расхода воздуха (комплектуется КРВ)

Воздухораздающая часть:

—

Створка полностью из ламелей

b/2

½ часть створки из ламелей, остальная часть глухая

b/3

⅓ часть створки из ламелей, остальная часть глухая

b/4

¼ часть створки из ламелей, остальная часть глухая

b/6

⅙ часть створки из ламелей, остальная часть глухая

Наличие фильтра:

Без фильтра

Блок поставляется без фильтра в комплекте

Механизм открывания:

МЗ

МЕБЕЛЬНЫЙ ЗАМОК

Мебельный замок

Автоматические защелки, открывающие люк с помощью легкого нажатия

МЗО

МЕБЕЛЬНЫЙ ЗАМОК С ОГРАНИЧИТЕЛЕМ ОТКРЫВАНИЯ

Мебельный замок с ограничителем открывания

Автоматические защелки, открывающие люк с помощью легкого нажатия. Комплектуются ограничителем открывания. Чаще всего применяются для потолочных люков.

Расположение замка:

ПРАВОЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Правое расположение замка на створке

ЛЕВОЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Левое расположение замка на створке

ВЕРХНЕЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Верхнее расположение замка на створке

НИЖНЕЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Нижнее расположение замка на створке

Варианты крепления:

БЕЗ УКАЗАНИЯ ВАРИАНТА КРЕПЛЕНИЯ

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАСТЕННЫЕ)

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

ПРУЖИННЫЕ ФИКСАТОРЫ

При выборе данного варианта монтажа решетки поставляются с уже установленными специальными пружинными фиксаторами. Монтаж решеток в этом случае очень прост и не требует специальных навыков, знаний, а также инструмента. Решетка просто устанавливается в строительный проем или адаптер , и удерживается в нём за счёт распорки пружинок. Такой вариант монтажа при необходимости позволяет снимать и устанавливать решетку неоднократно.

Цвет по RAL: RAL 9016

RAL 9016

Выбрать другой цвет

Характеристики

Место применения — В стены

Производитель — ООО "ВЕНТРЕШЕТКИКОМ"

Вид решетки — Однорядные

Способ монтажа — Встраиваемая

Регулировка — Нерегулируемая

Все характеристики

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

570 Р/шт

В корзину

В корзине

Купить в 1 клик

Добавить в корзину за 570 Р

В корзине

Описание
Характеристики
Чертеж
Пример заказа
Отзывы
Доставка и оплата

Скачать описание

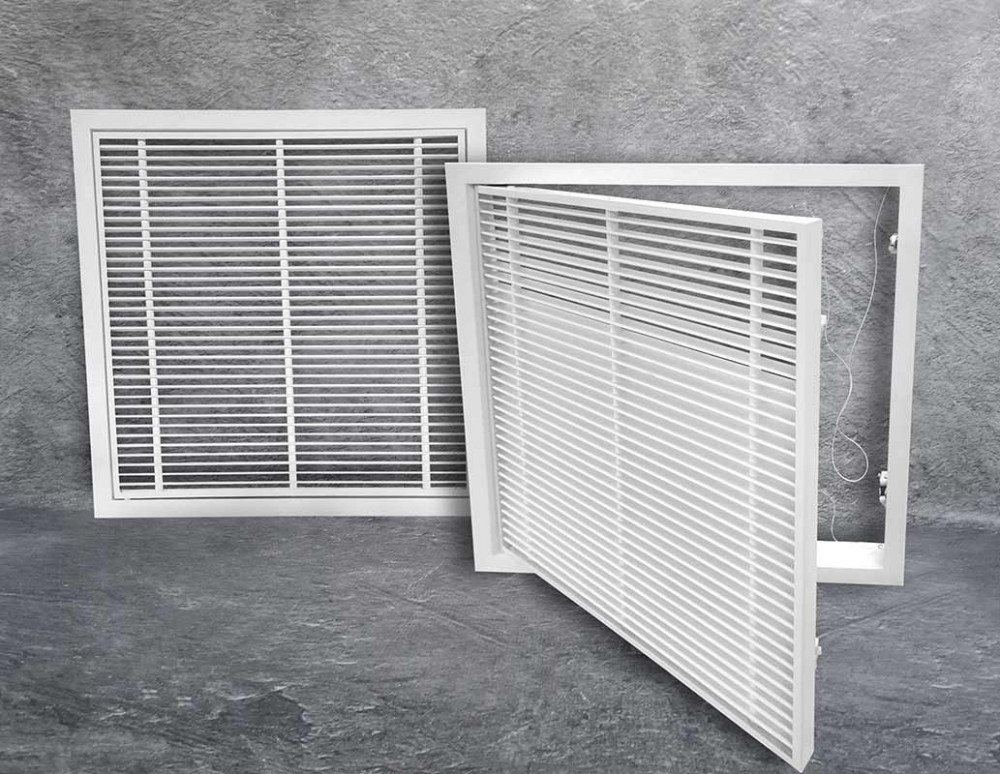

Инспекционные решетки ВРК-ИЛН, ВРК-ИЛР

Инспекционные решетки ВРК-ИЛН и ВРК-ИЛР применяют в зданиях любого назначения, включая офисные, промышленные, административные и жилые помещении, где требуется доступ к вентиляционному оборудованию. ВРК-ИЛР дополнительно комплектуется клапаном расхода воздуха (КРВ).

Особенности конструкции:

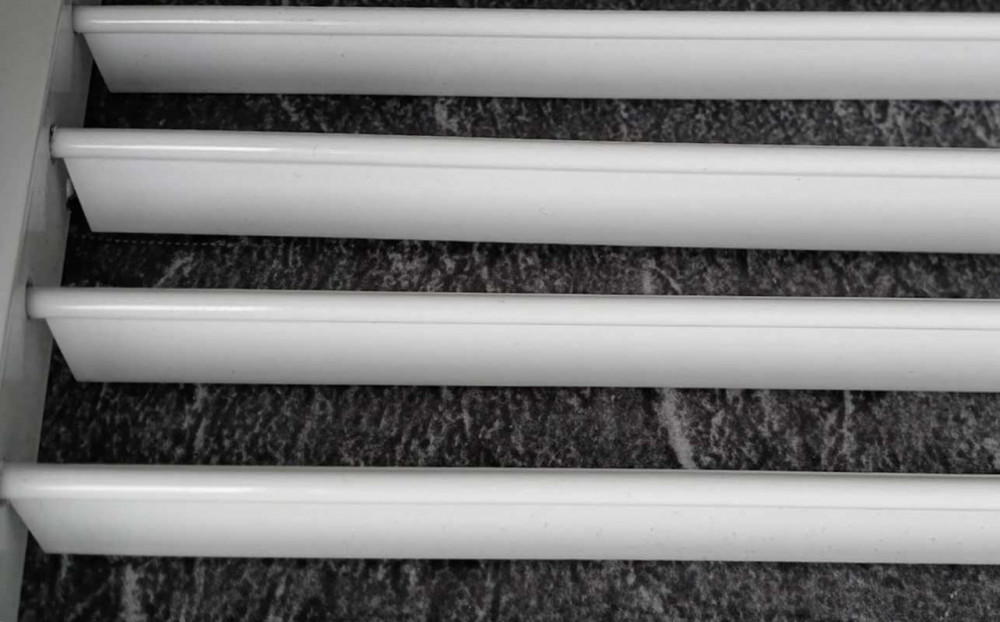

нерегулируемые каплеобразные ламели, зафиксированные под углом 0˚относительно плоскости;

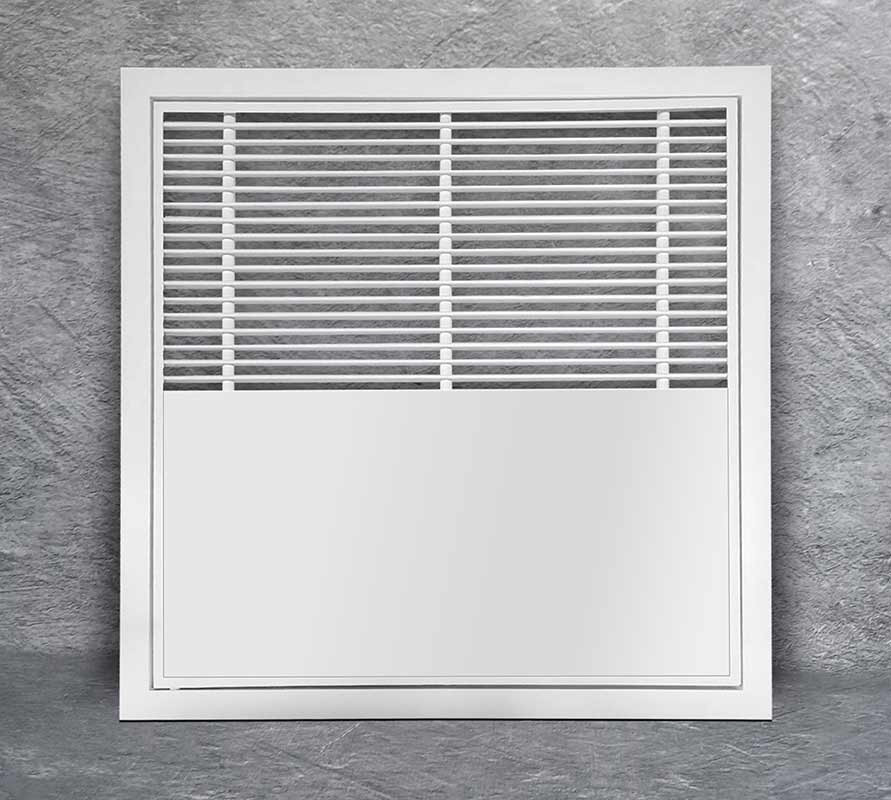

створка может быть выполнена полностью из ламелей или комбинировано с глухой частью;
возможна комплектация фильтром различной степени очистки;

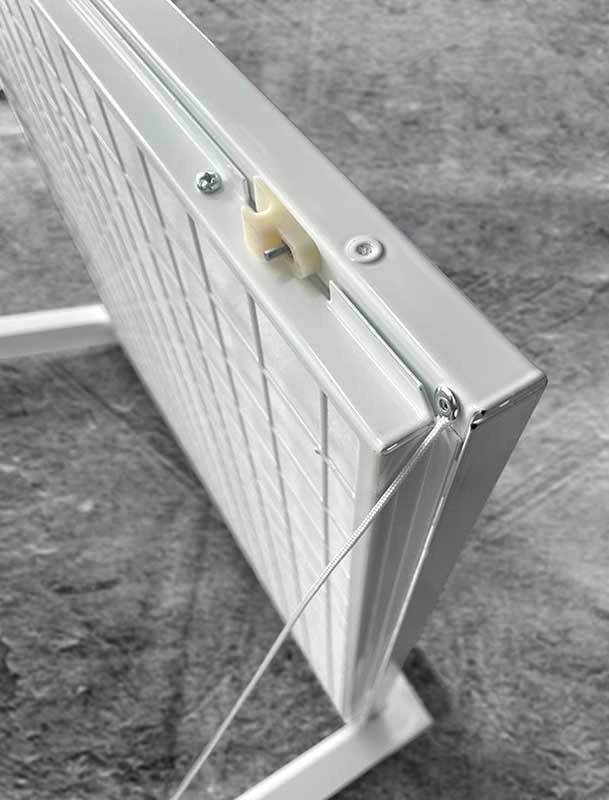

поворотная створка снабжена автоматическими защелками и не имеет фурнитуры на лицевой поверхности;
по запросу комплектуется клапаном расхода воздуха, который позволяет регулировать объем подаваемого воздуха (ВРК-ИЛР).

Фильтр устанавливается для очистки наружного и рециркуляционного воздуха в системах приточной вентиляции. В зависимости от требуемой степени очистки решетка может комплектоваться фильтрами следующих классов очистки:

G2, G4 - фильтры грубой очистки от семян и пыльцы растений, пуха, сажи, насекомых, перьев, крупных частиц пыли размером от 10 мкм;
М5 - фильтры средней очистки от средних частиц пыли и пыльцы размером более 5 мкм;
F7, F9 - фильтры тонкой очистки от мелких частиц пыли и пыльцы растений размером более 1 мкм, спор грибов/плесени, бактерий.

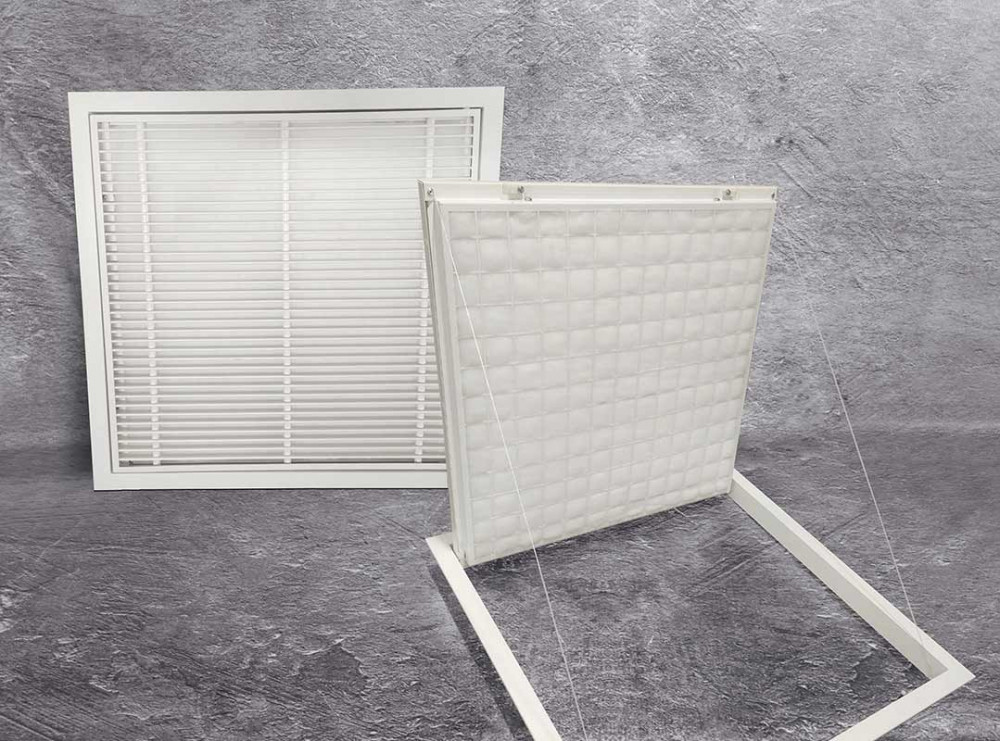

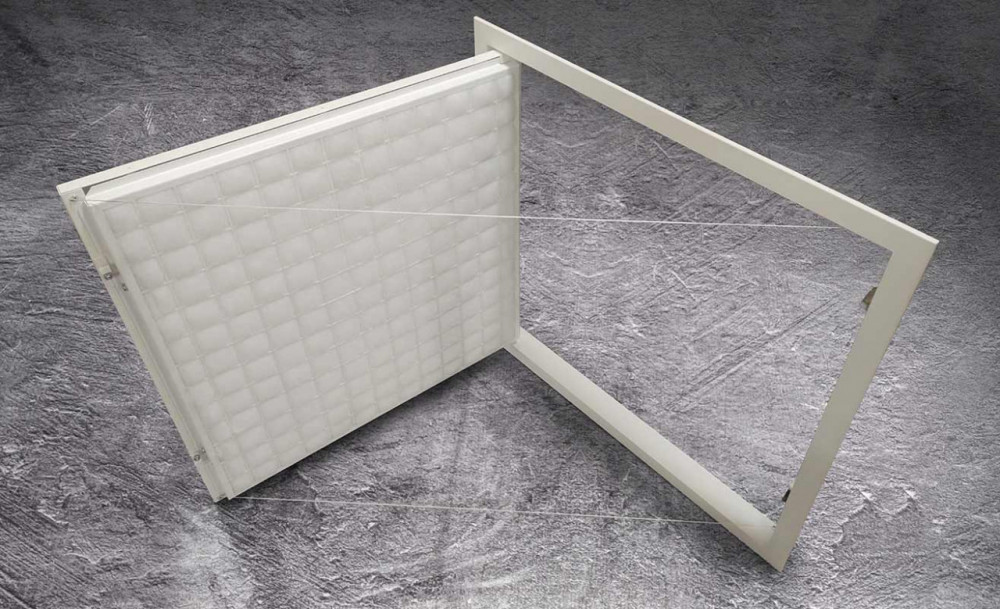

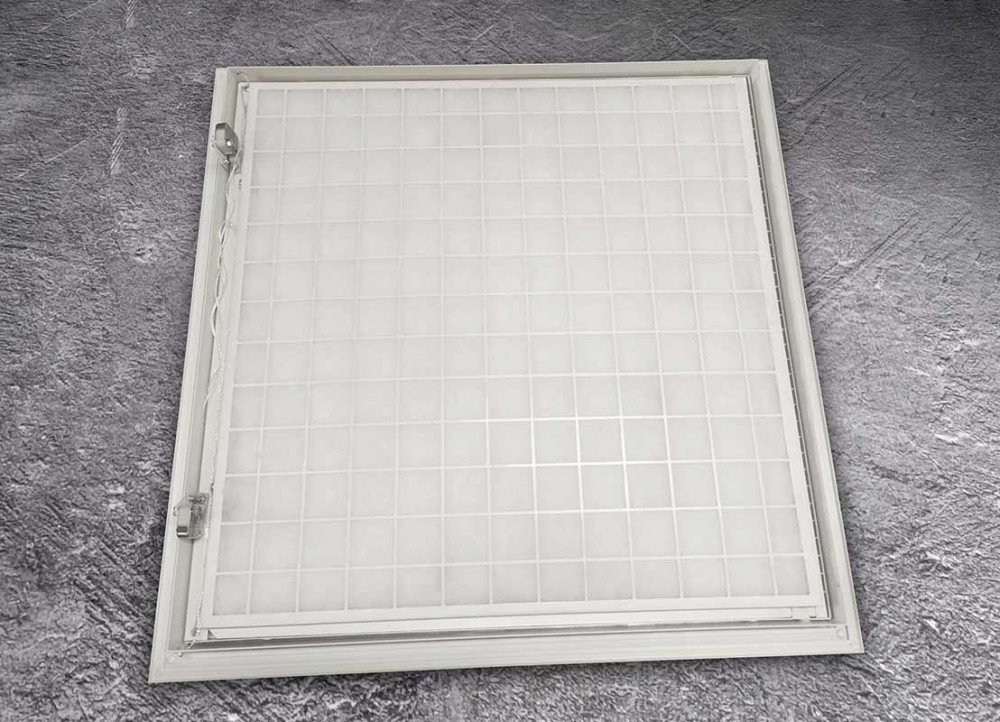

Фильтрующий блок представляет собой рамку, внутри которой помещен прямоугольный лист полиэстера. Фильтрующее полотно удерживается опорной сеткой с тыльной стороны, и ламелями – с лицевой.

Минимально рекомендуемый размер 150х1500 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Если ширина превышает 300 мм, устанавливается полоса 12х3 мм во избежании провисания ламелей. Определяющие размеры (АхВ) - габаритные размеры изделия.

Инспекционная решетка ВРК-ИЛН изготавливается из алюминиевого профиля. По умолчанию решетки окрашиваются порошковыми полиэфирными эмалями в белый цвет RAL 9016. По запросу возможно покрытие в любой цвет по международной шкале RAL.

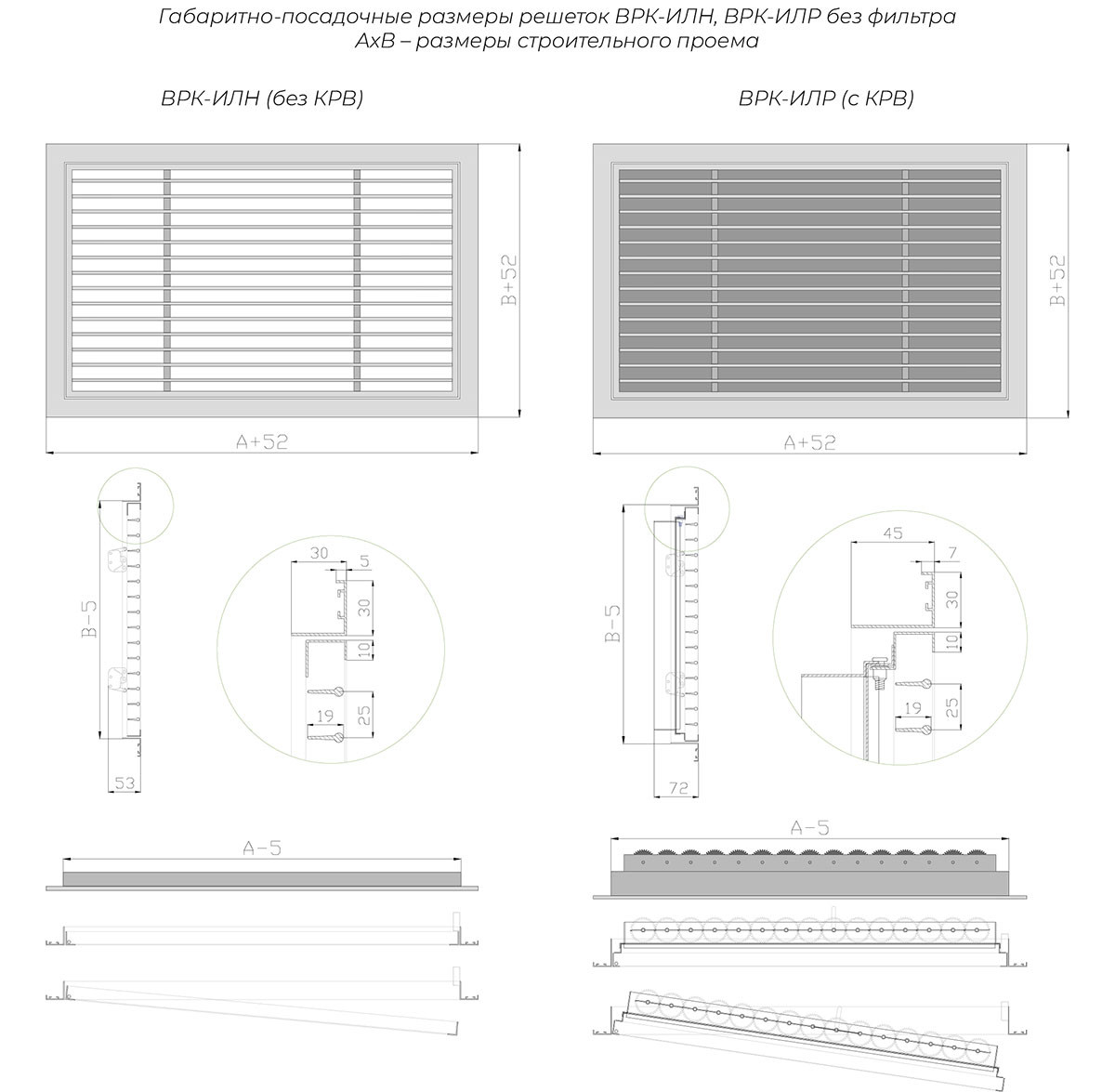

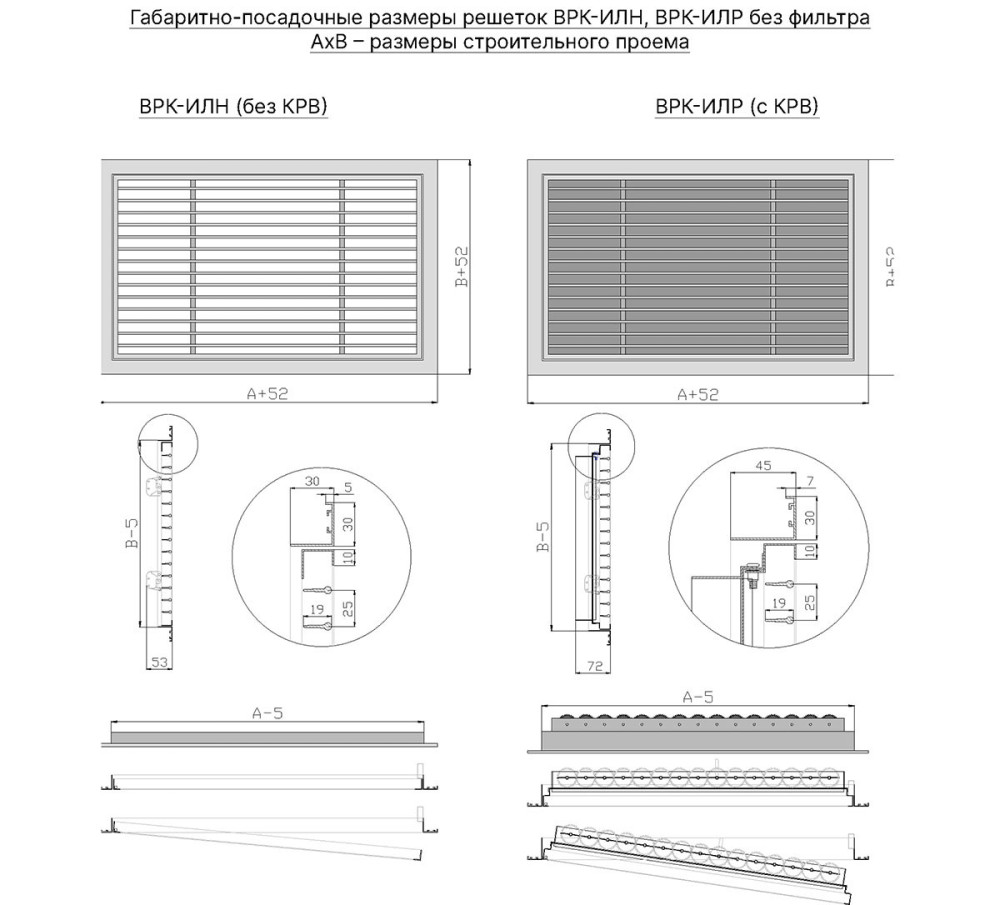

Чертеж

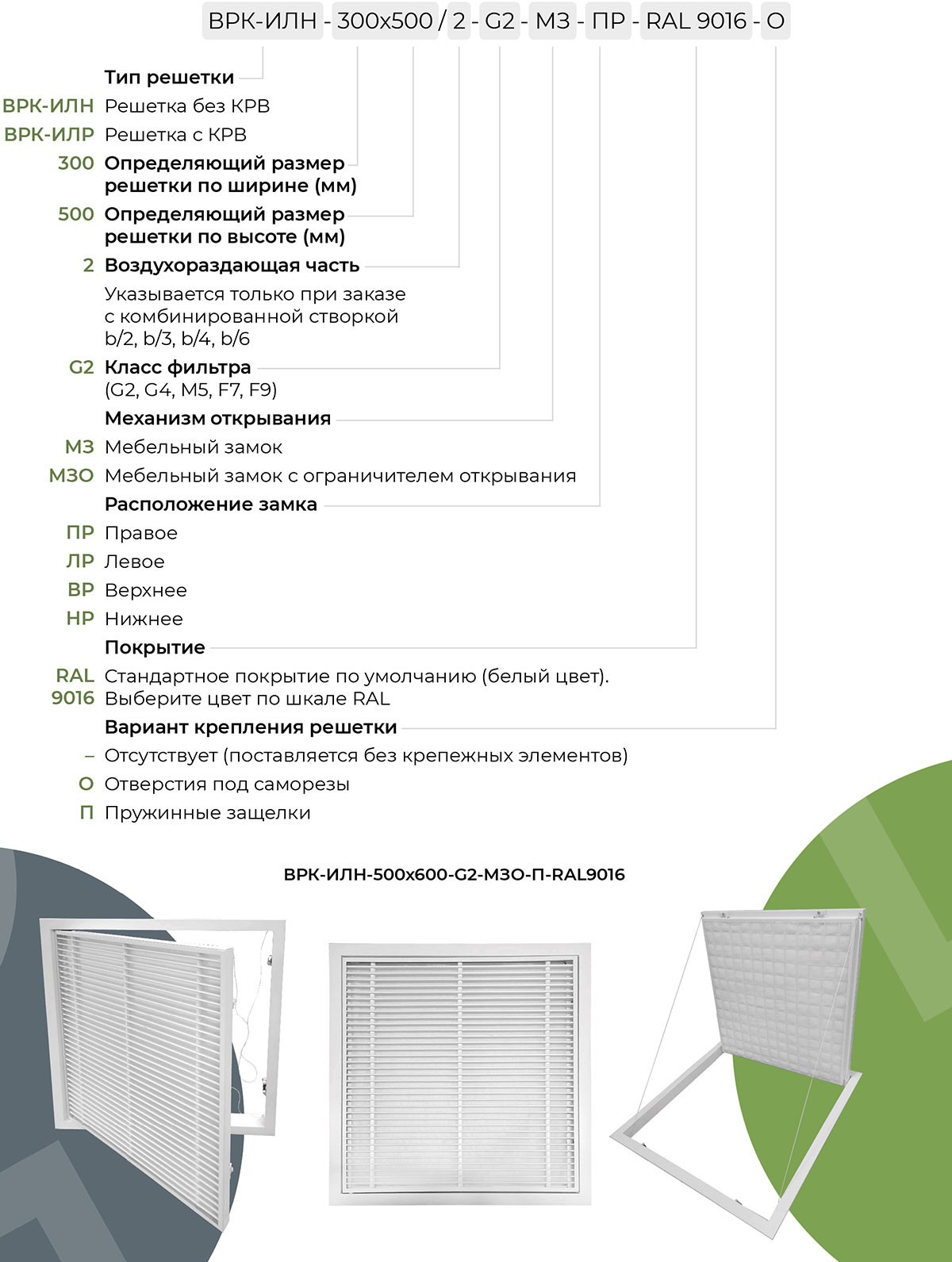

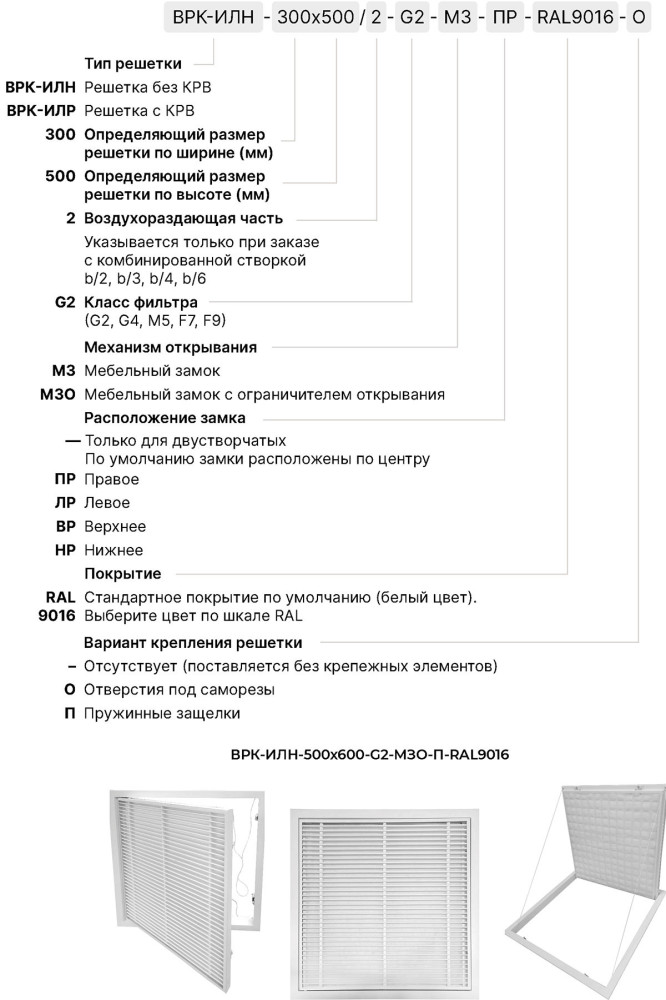

Пример заказа

Характеристики

Место применения

В стены
Производитель

ООО "ВЕНТРЕШЕТКИКОМ"
Вид решетки

Однорядные
Способ монтажа

Встраиваемая
Регулировка

Нерегулируемая
Бренд

THE GRILLES
Форма

Прямоугольные
Материал

Алюминий
Конструкция

Неразборная
Предоплата

100%
