Решетка потолочная с КРВ 3ПР-Р

Решетка потолочная с КРВ 3ПР-Р

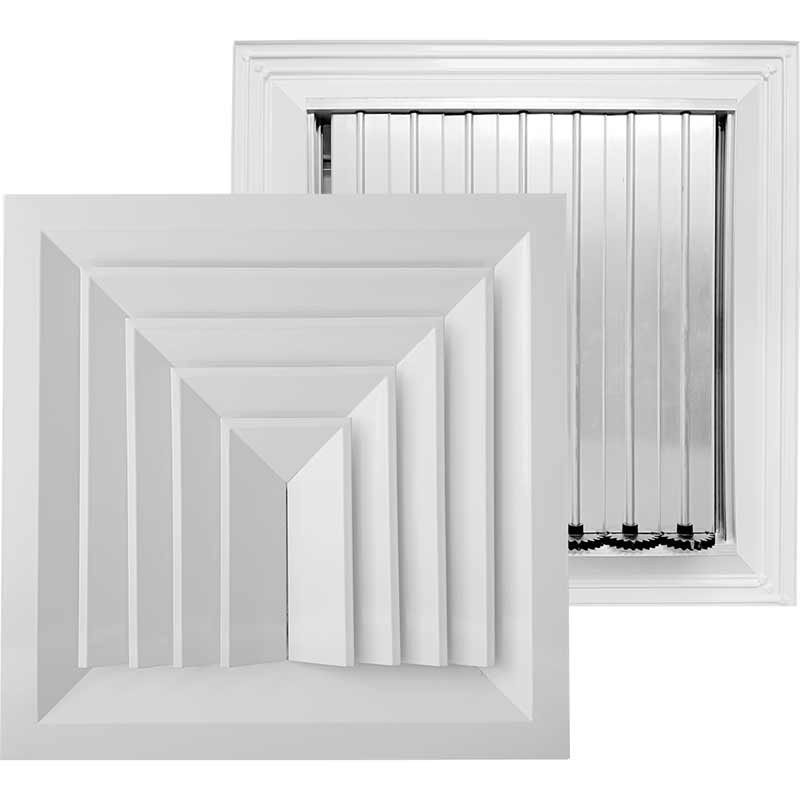

Решетка 3ПР-Р с трехсторонним распределением воздуха и регулируемым клапаном - оптимальное решение для современных систем вентиляции в подвесных потолках.

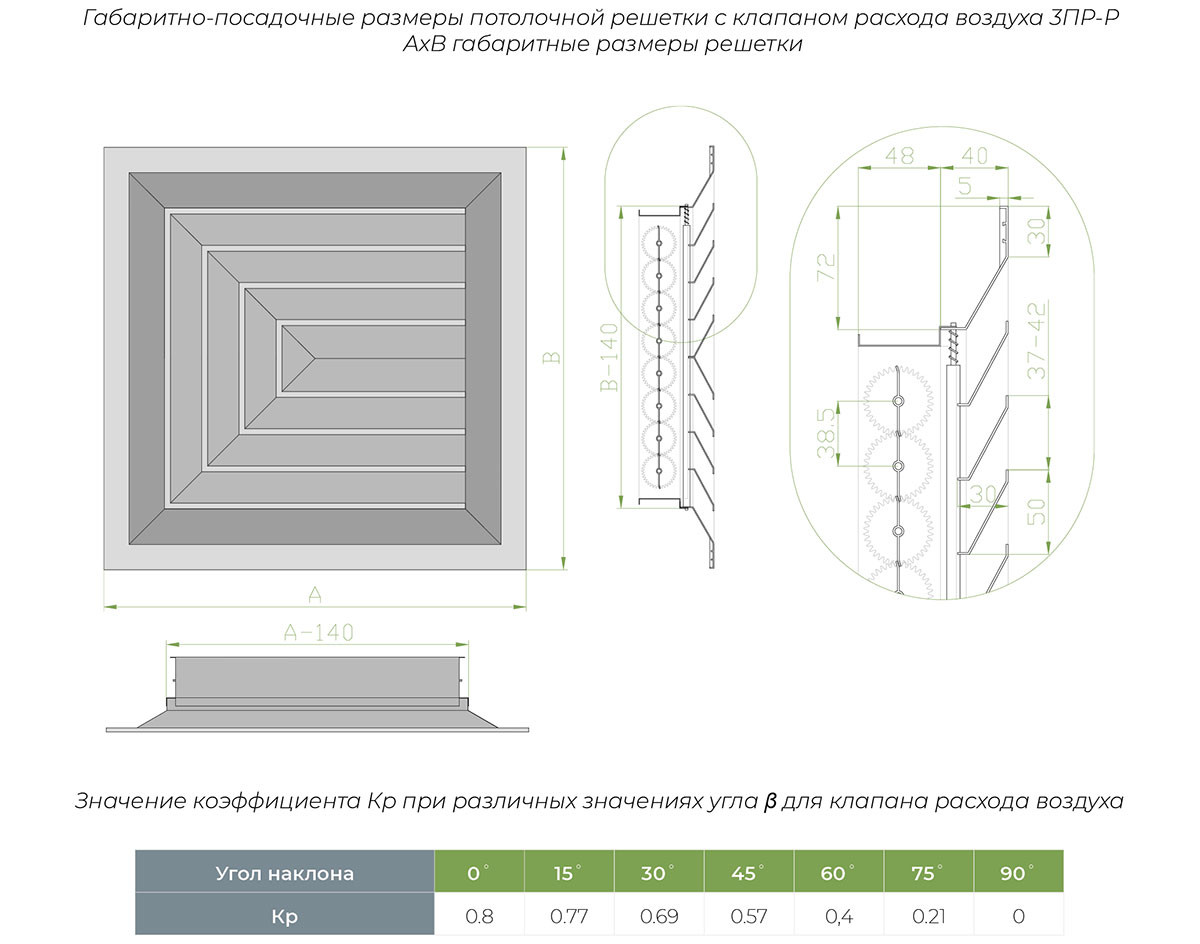

Конструкция и технические параметры

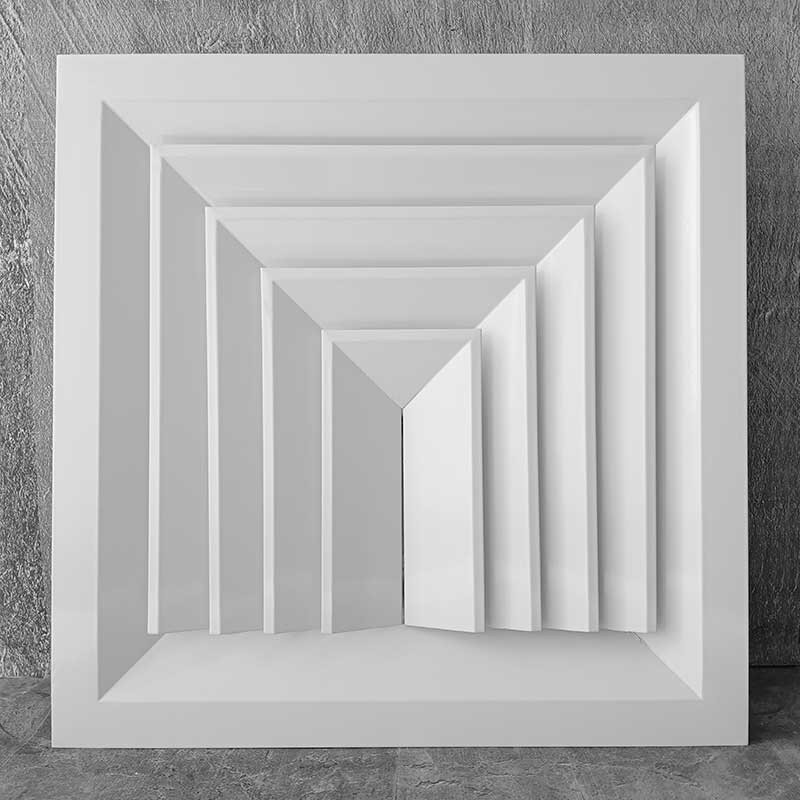

Потолочная решетка 3ПР-Р представляет собой алюминиевую конструкцию с трехсторонним распределением воздушного потока. Изготовлена из профиля АДЗ1 по ГОСТ 22233-2018, состоит из рамы и съемного жалюзийного полотна с углом наклона 30°. На тыльной стороне установлен клапан регулировки расхода воздуха (КРВ) с лопатками и ручным управлением.

Технические характеристики:

• Стандартные размеры: 300×300, 450×450, 600×600 мм
• Диапазон изготовления: от 300×300 до 1500×1500 мм
• Шаг нестандартных размеров: 1 мм
• Материал: алюминиевый профиль АДЗ1
• Покрытие: порошковая краска RAL 9016 (по запросу другие цвета RAL)

Система регулировки воздушного потока

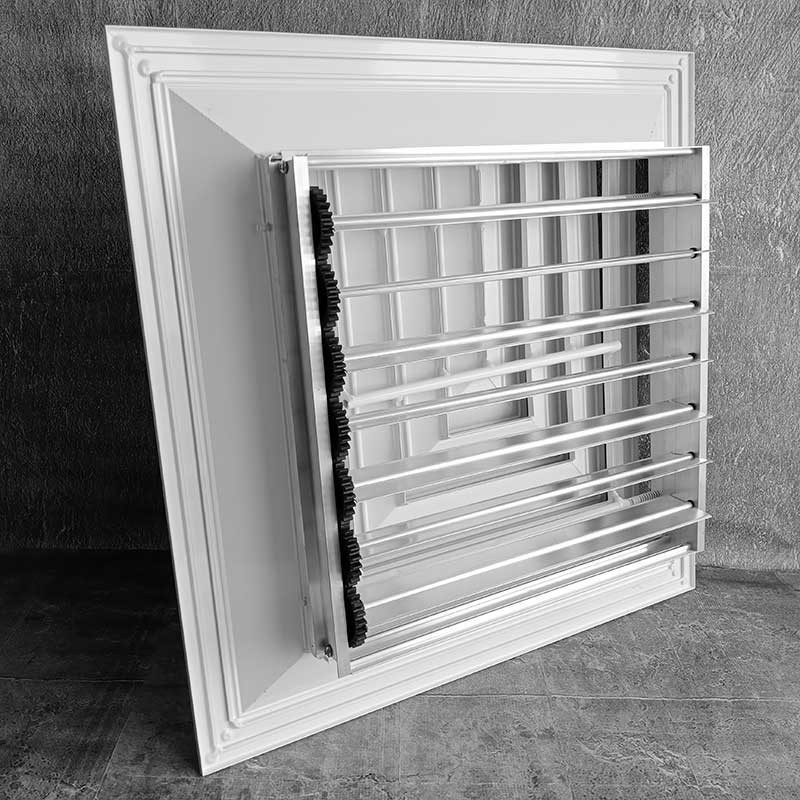

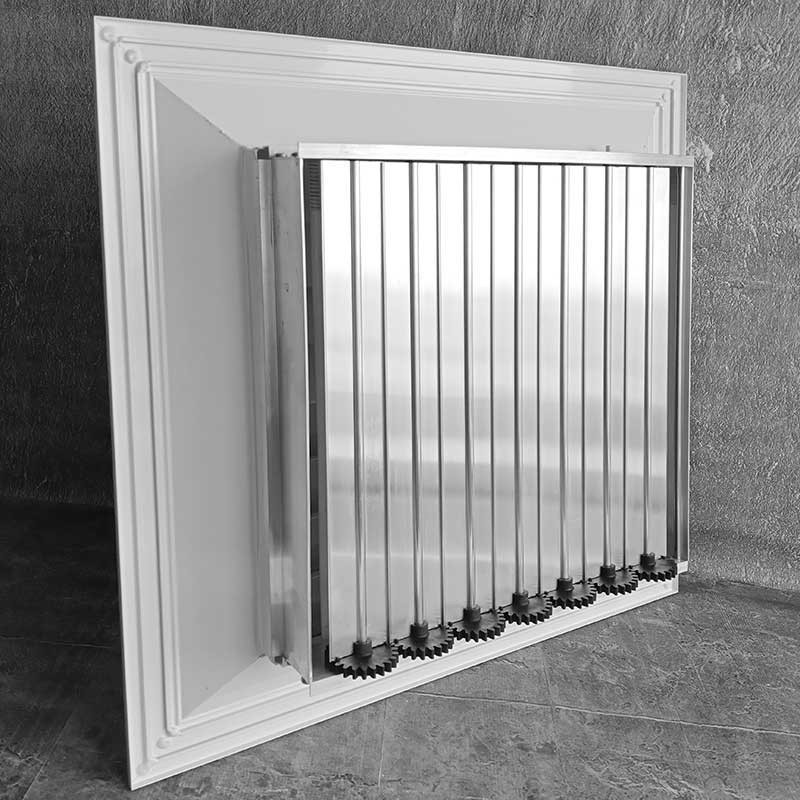

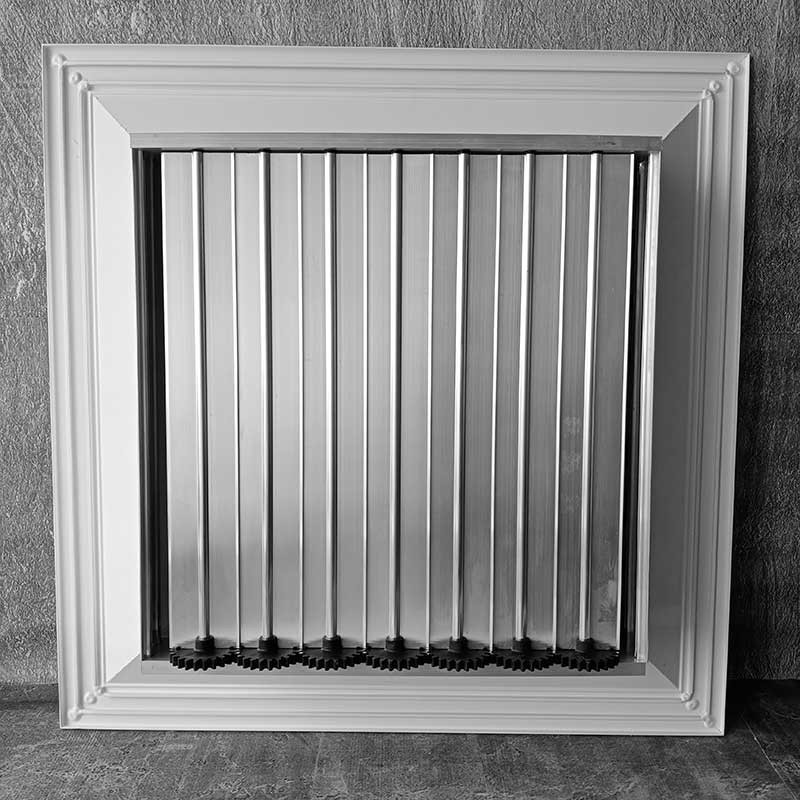

Клапан расхода воздуха (КРВ) в решетке 3ПР-Р позволяет точно регулировать объем подаваемого воздуха. Механизм включает пластиковые шестеренки и втулки для плавного изменения положения лопаток. КРВ поставляется без покрытия, что позволяет выполнить покраску в соответствии с дизайнерскими требованиями.

Особенности регулировки:

• Ручное управление положением лопаток
• Плавное изменение площади сечения
• Возможность полного перекрытия потока
• Механизм рассчитан на многократное использование

Подключение к вентиляционной системе

Для подключения решетки к воздуховодам используются камеры статического давления (КСД или КСР). Камеры изготавливаются из оцинкованной стали толщиной 0,4-1,5 мм и обеспечивают равномерное распределение воздуха.

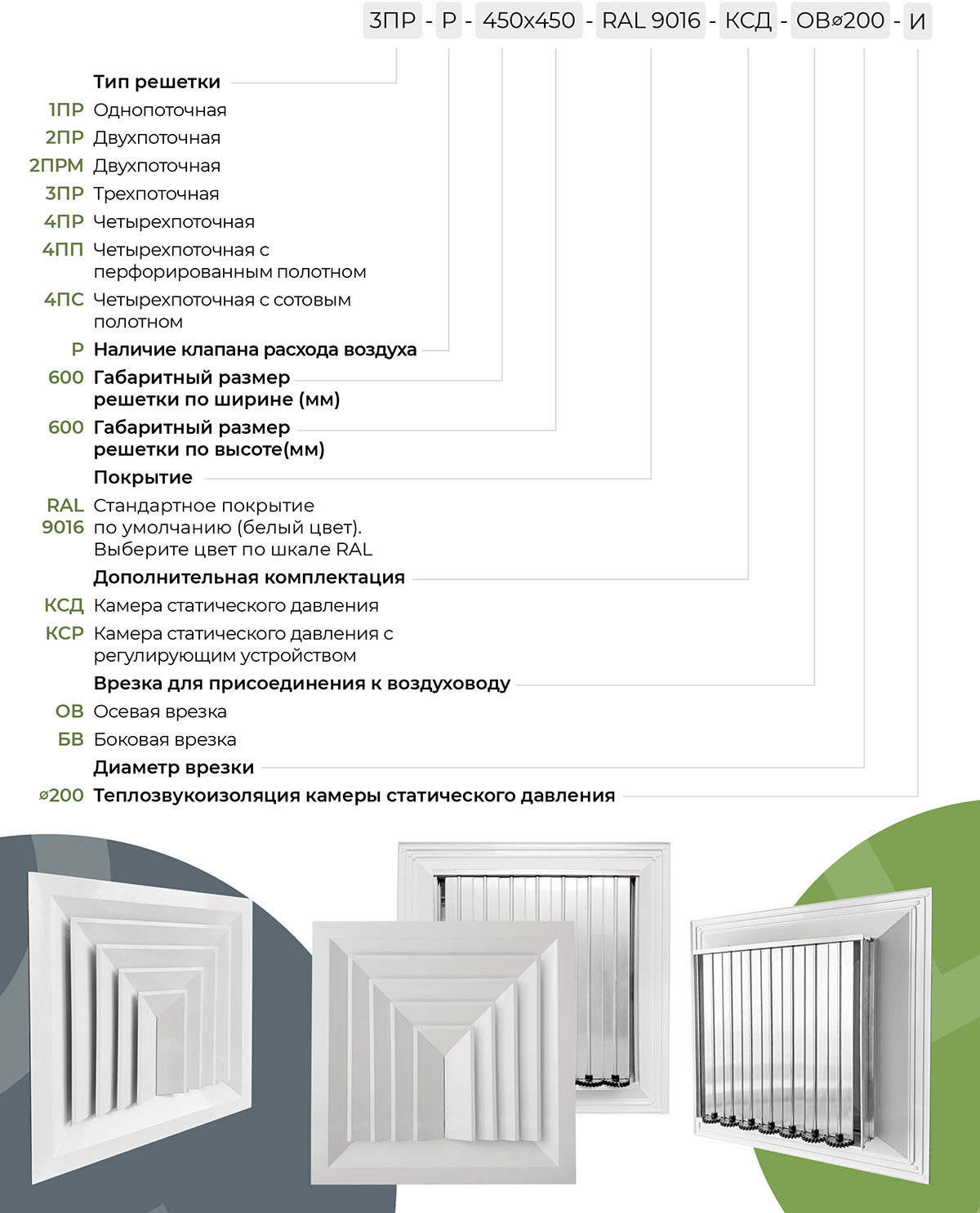

Варианты камер:

• КСД - базовая модель с круглым патрубком
• КСР - модель с регулятором объема воздуха
• По умолчанию поставляются без покрытия
• Возможна установка звукоизоляции

Монтаж и область применения

Решетка 3ПР-Р предназначена для установки в подвесные потолки типа "Армстронг". Съемная конструкция жалюзийного полотна значительно упрощает монтаж и обслуживание. Трехстороннее распределение воздуха обеспечивает эффективный воздухообмен в помещениях различного назначения.

Благодаря точной регулировке объема подачи воздуха и возможности выбора цвета покрытия, решетка 3ПР-Р оптимально подходит для использования в офисных центрах, административных зданиях, торговых комплексах и других общественных пространствах с подвесными потолочными системами.
