Решетка вентиляционная потолочная 4ПР-Р с клапаном

Решетка вентиляционная потолочная 4ПР-Р с клапаном

Решетка 4ПР-Р с четырехсторонним распределением воздуха и регулируемым клапаном - профессиональное решение для современных систем вентиляции в подвесных потолках.

Конструкция и технические параметры

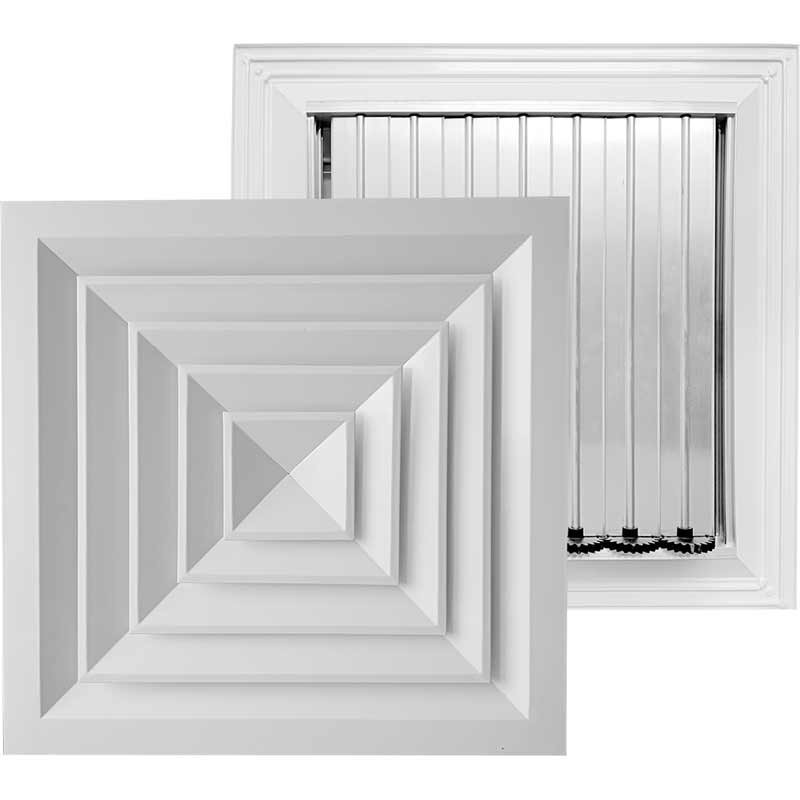

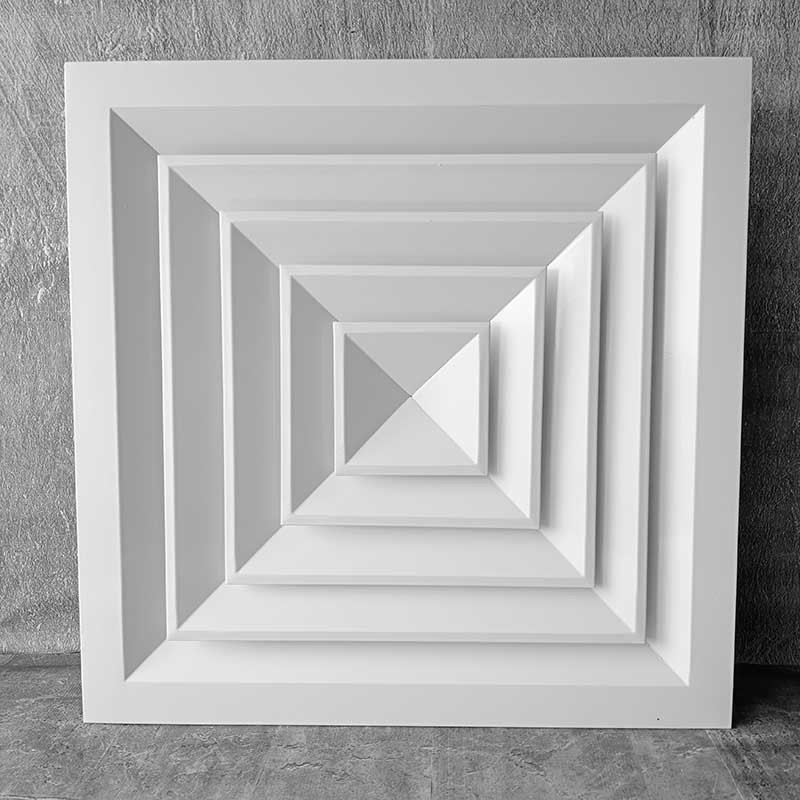

Потолочная решетка 4ПР-Р представляет собой алюминиевую конструкцию с четырехсторонним распределением воздушного потока. Изготовлена из профиля АДЗ1 по ГОСТ 22233-2018, включает раму и съемное жалюзийное полотно с углом наклона 30°. На тыльной стороне установлен клапан регулировки расхода воздуха (КРВ) с механизмом ручного управления.

Технические характеристики:

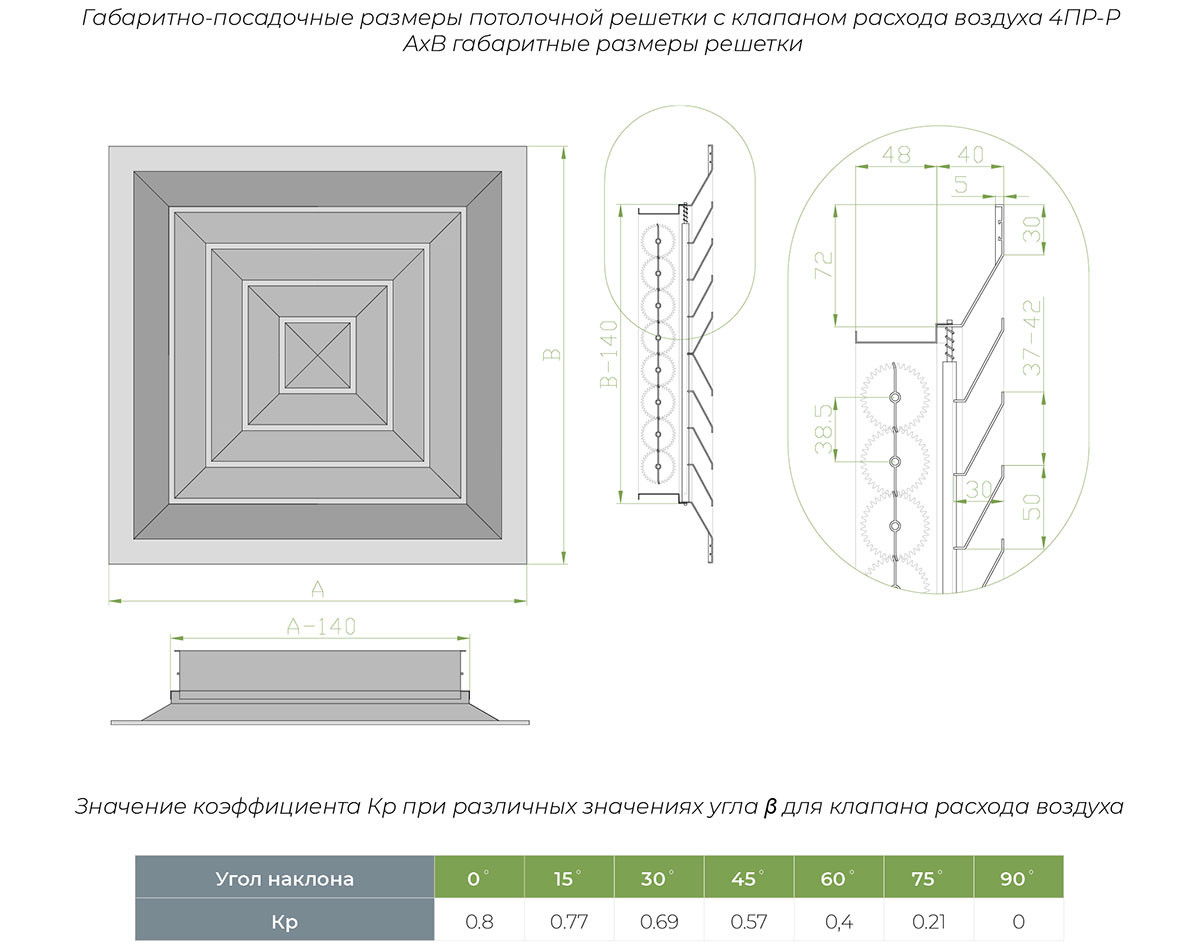

• Стандартные размеры: 300×300, 450×450, 600×600 мм
• Диапазон изготовления: от 300×300 до 1500×1500 мм
• Шаг нестандартных размеров: 1 мм
• Материал: алюминиевый профиль АДЗ1
• Покрытие: порошковая краска RAL 9016 (возможны другие цвета RAL)

Система регулировки воздушного потока

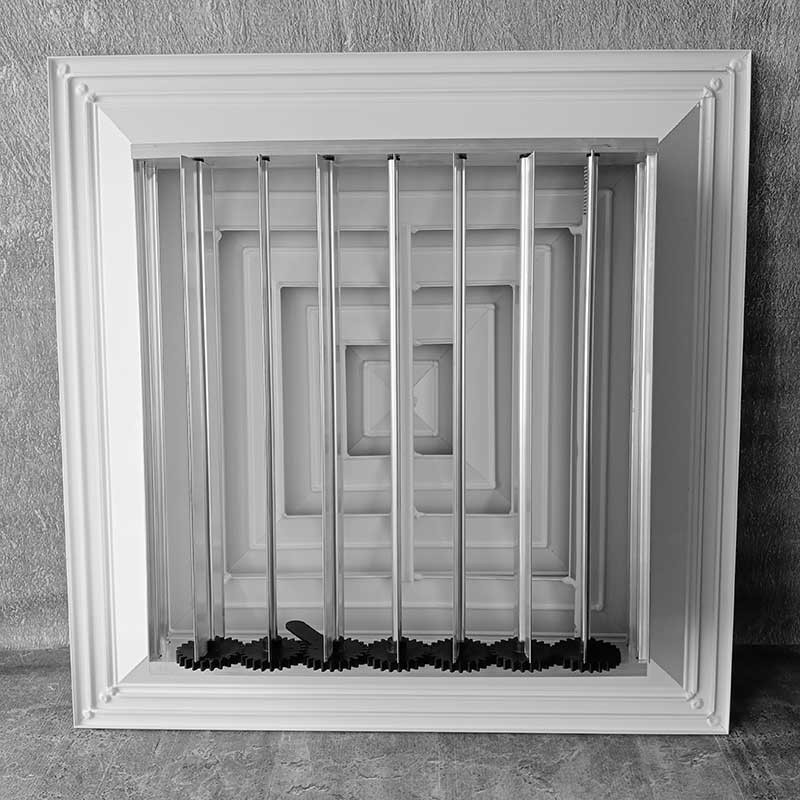

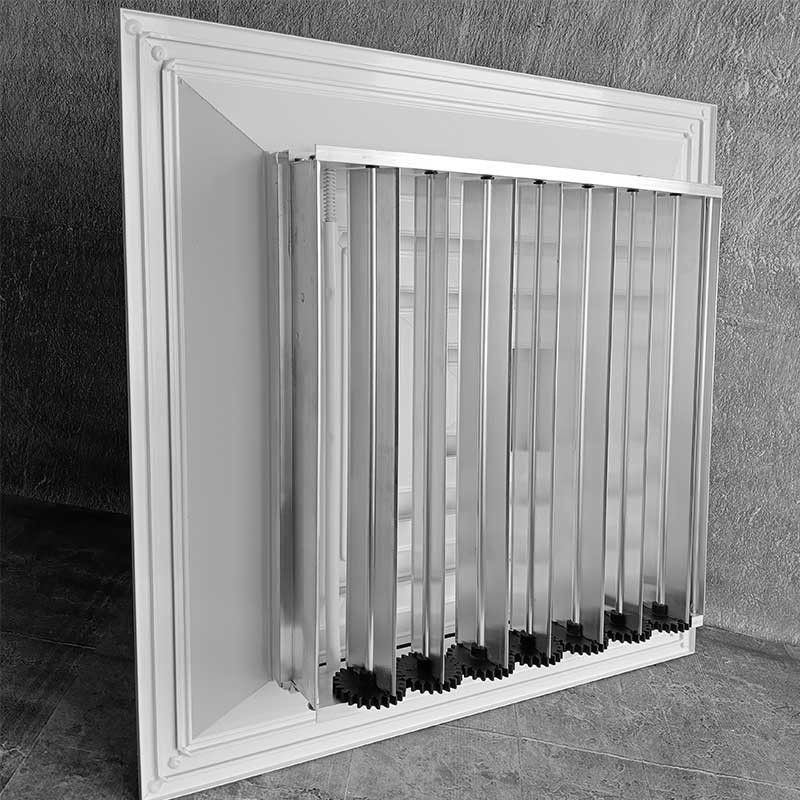

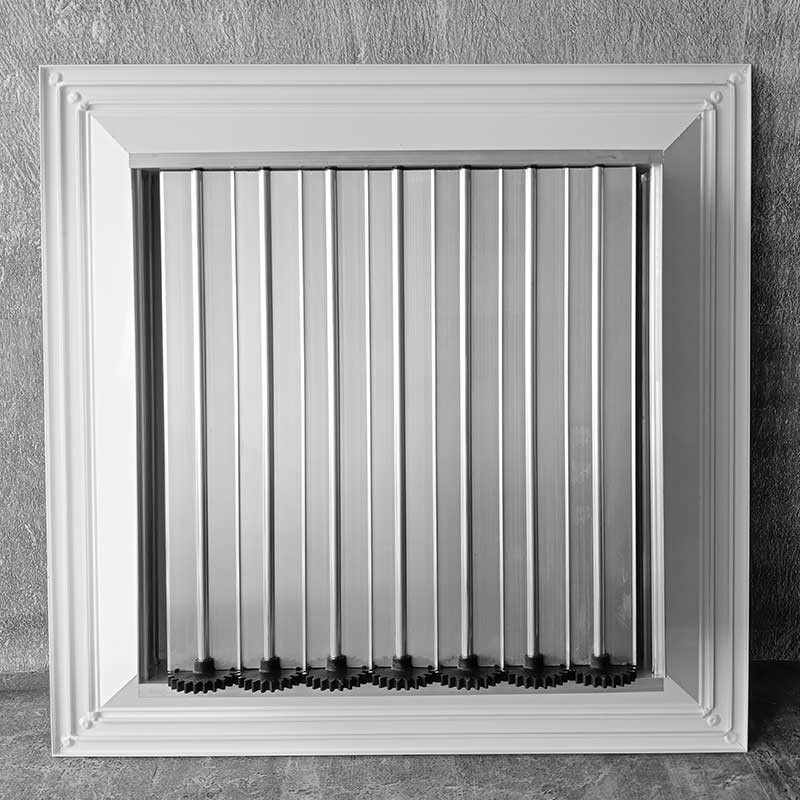

Клапан расхода воздуха (КРВ) в решетке 4ПР-Р позволяет точно дозировать объем подаваемого воздуха. Механизм включает пластиковые шестеренки и втулки для плавного изменения положения лопаток. КРВ поставляется без покрытия, что позволяет выполнить покраску в соответствии с требованиями проекта.

Особенности регулировки:

• Ручное управление положением лопаток
• Плавное изменение площади сечения
• Возможность полного перекрытия потока
• Механизм рассчитан на длительную эксплуатацию

Подключение к вентиляционной системе

Для подключения к воздуховодам решетка комплектуется камерами статического давления (КСД или КСР). Камеры изготавливаются из оцинкованной стали толщиной 0,4-1,5 мм и обеспечивают равномерное распределение воздушного потока.

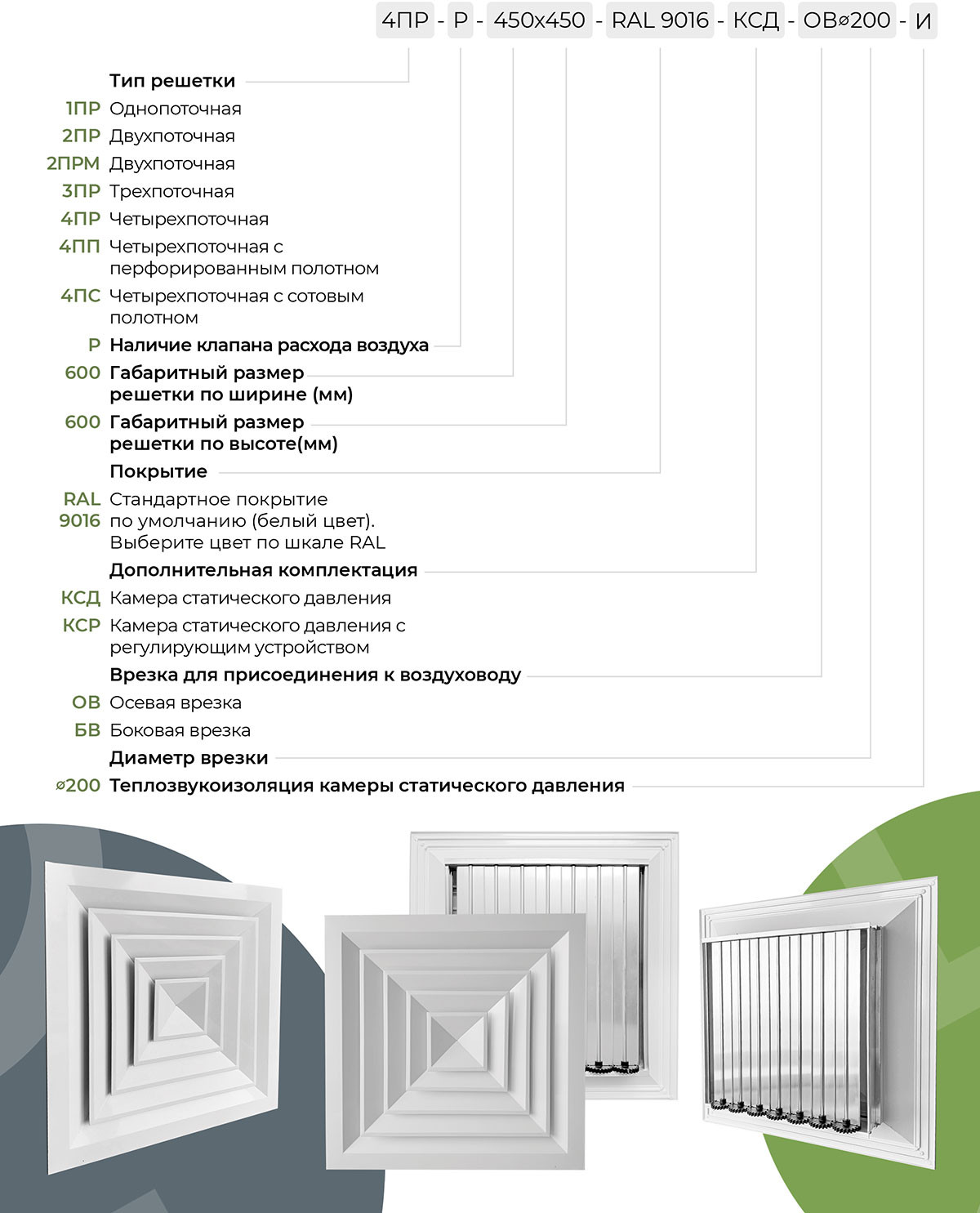

Варианты подключения:

• КСД - стандартная модель с круглым патрубком
• КСР - модель с встроенным регулятором объема
• По умолчанию поставляются без покрытия
• Возможна установка звукопоглощающего материала

Монтаж и применение

Решетка 4ПР-Р предназначена для установки в подвесные потолки типа "Армстронг". Четырехстороннее распределение воздуха обеспечивает эффективный воздухообмен в помещениях различного назначения. Съемная конструкция жалюзийного полотна значительно упрощает монтаж и обслуживание системы.

Благодаря точной регулировке объема подачи воздуха и возможности выбора цвета покрытия, решетка 4ПР-Р оптимально подходит для использования в офисных центрах, торговых комплексах, административных зданиях и других общественных пространствах с подвесными потолочными системами.
