Сотовый потолочный диффузор 4ПС

Сотовый потолочный диффузор 4ПС для систем вентиляции

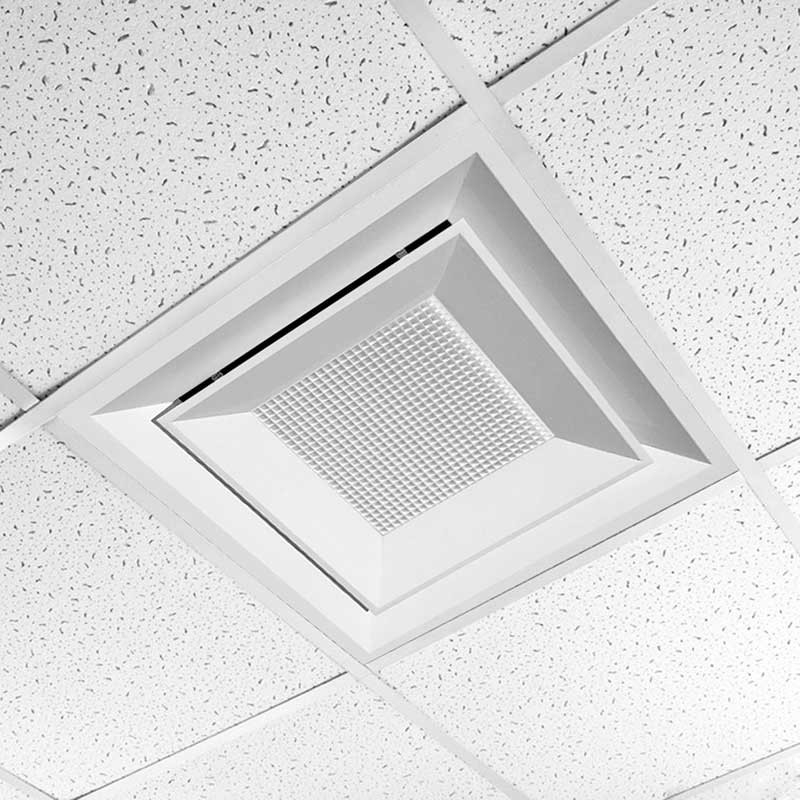

Диффузор 4ПС представляет собой современное решение для равномерного распределения воздушных потоков в системах вентиляции и кондиционирования. Конструкция специально разработана для монтажа в подвесные потолки типа Армстронг, обеспечивая эффективный воздухообмен и эстетичный внешний вид.

Конструктивные особенности и комплектация

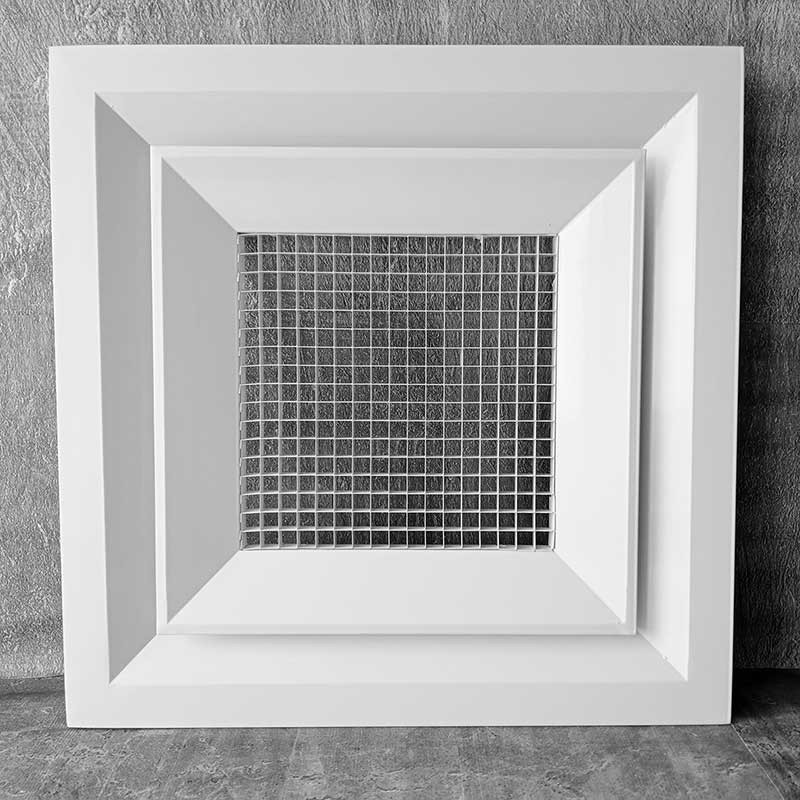

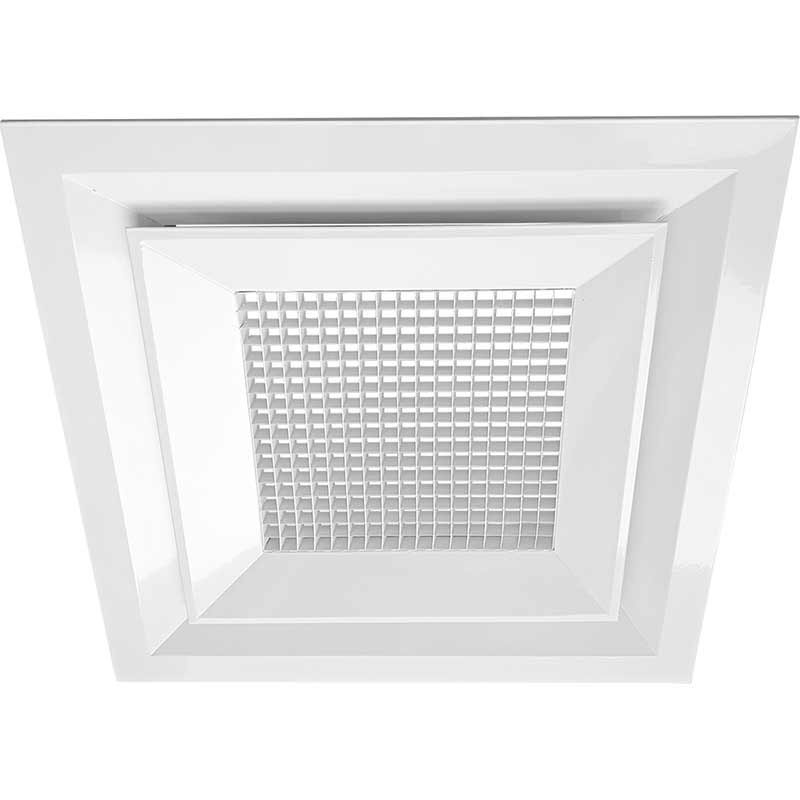

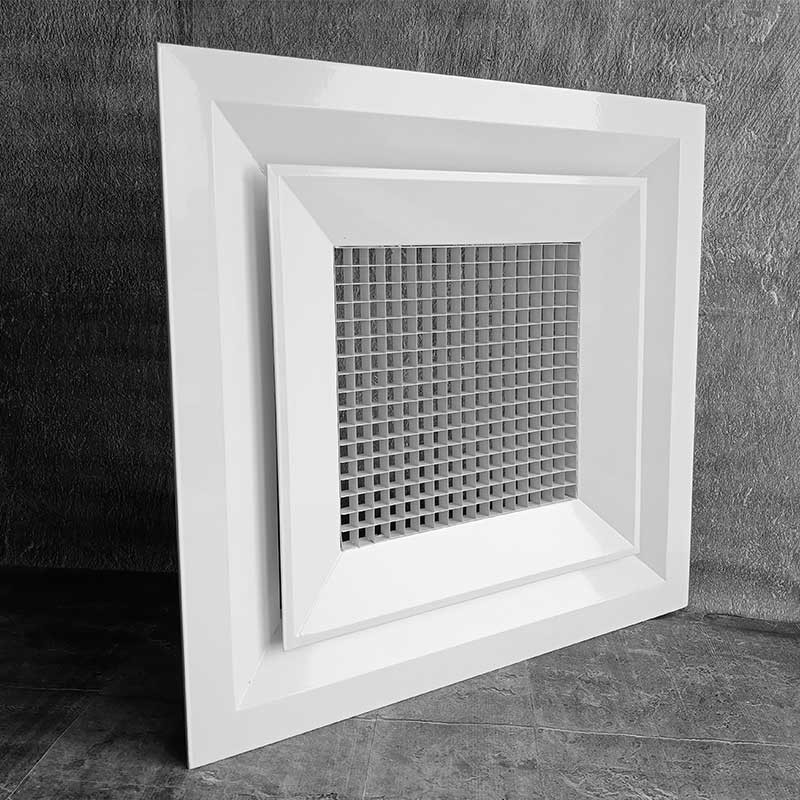

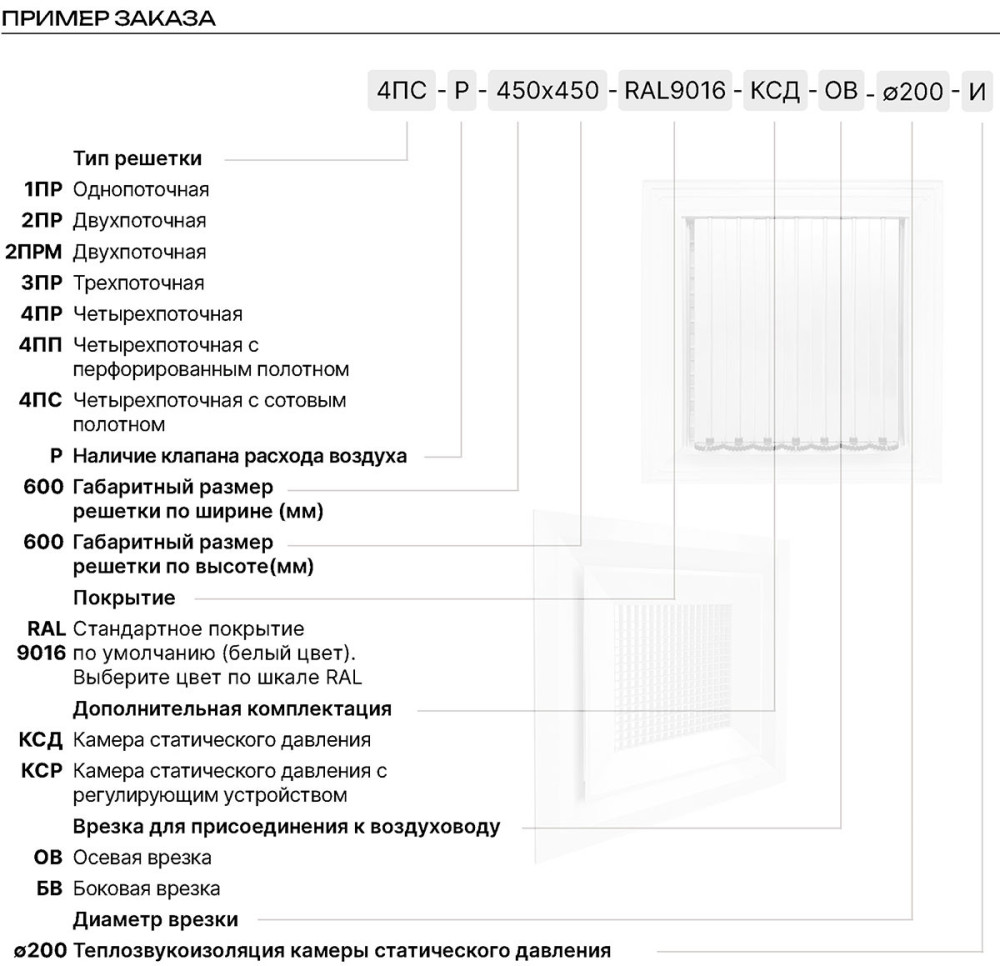

Диффузор состоит из алюминиевой рамки и съемного центрального полотна, сочетающего жалюзи с наклоном 30° и сотовую структуру. Конструкция может комплектоваться клапаном расхода воздуха (модель 4ПС-Р) для регулировки объема подачи воздуха.

Технические характеристики:

• Материал: алюминиевый профиль АДЗ1 (ГОСТ 22233-2001)
• Тип конструкции: сотовое полотно + жалюзи
• Угол наклона жалюзи: 30°
• Тип распределения воздуха: четырехстороннее

Размерные параметры и монтажные решения

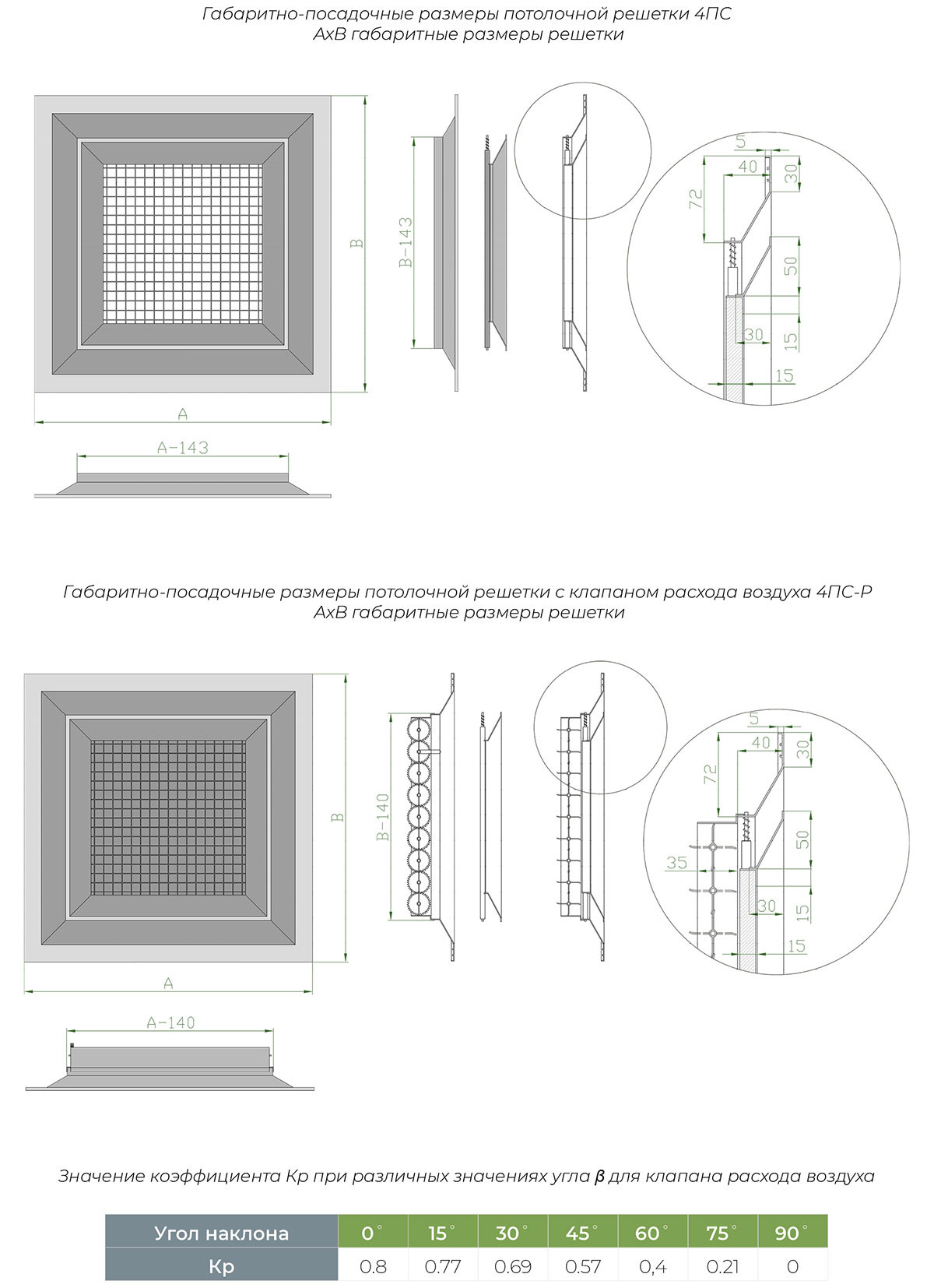

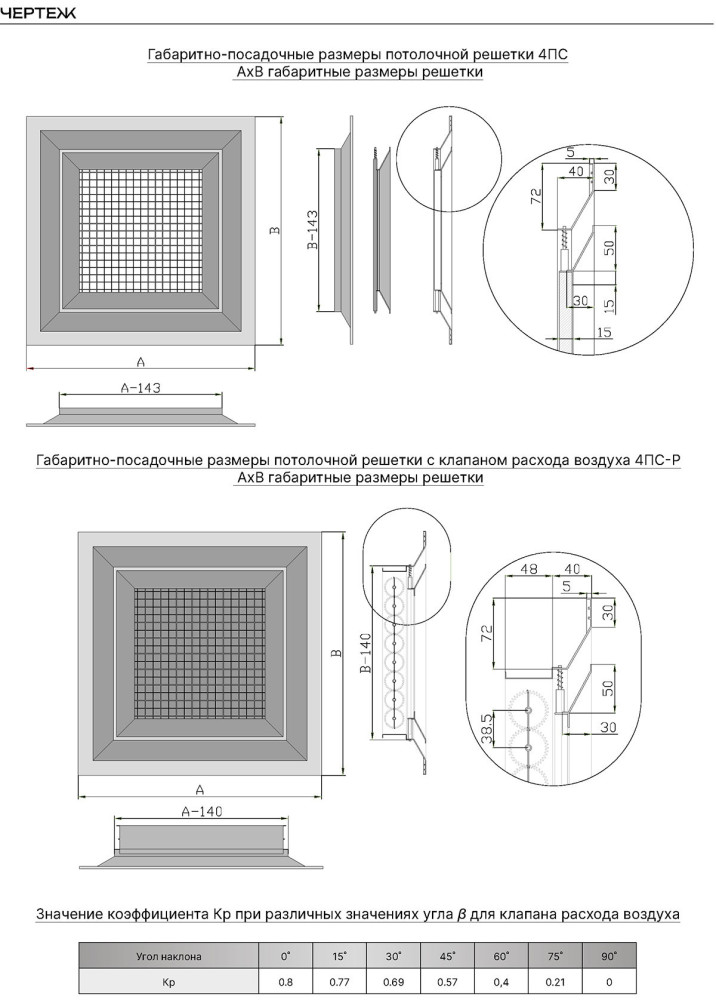

Диффузор производится в стандартных размерах, соответствующих ячейкам потолков Армстронг (300×300 мм, 450×450 мм, 600×600 мм), а также может быть изготовлен по индивидуальным параметрам с шагом 1 мм (от 300×300 мм до 1500×1500 мм).

Диффузор 4ПС с сотовой структурой обеспечивает оптимальное распределение воздушного потока при сохранении компактных размеров и эстетичного внешнего вида.

Дополнительное оборудование и варианты подключения

Для подключения к системе воздуховодов диффузор может комплектоваться камерой статического давления (КСД или КСР). Камеры изготавливаются из оцинкованной стали толщиной 0,4-1,5 мм и поставляются без покраски.

Основные области применения:

• Офисные помещения с подвесными потолками
• Торговые центры и общественные здания
• Медицинские учреждения
• Гостиницы и бизнес-центры

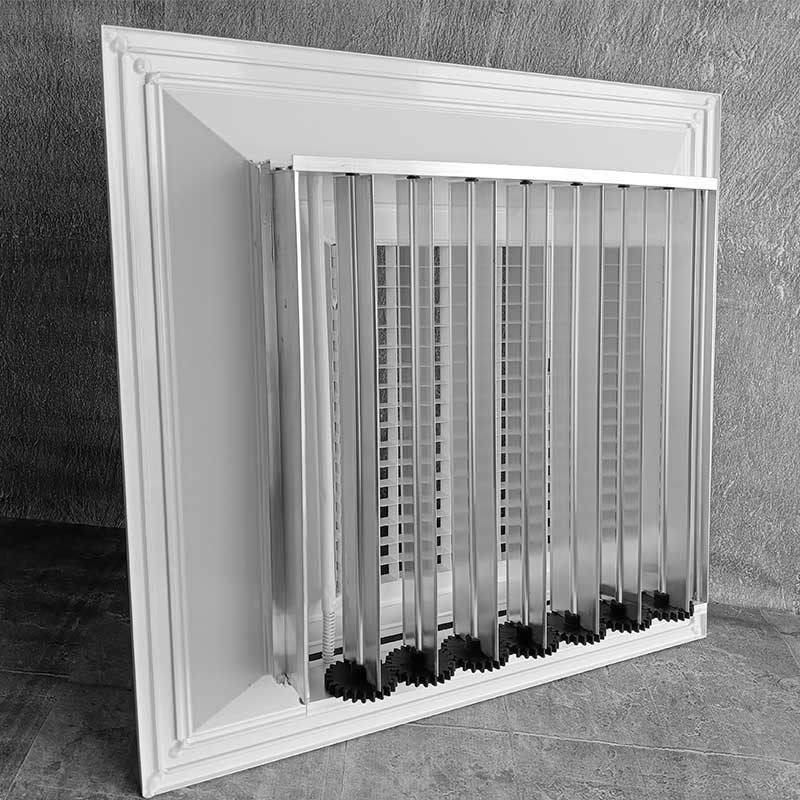

Сотовое полотно диффузора 4ПС обеспечивает эффективное распределение воздушного потока при минимальном уровне шума. Съемная конструкция центральной части значительно упрощает процесс монтажа и обслуживания вентиляционной системы. Клапан расхода воздуха в модели 4ПС-Р позволяет точно регулировать объем подаваемого воздуха благодаря системе пластиковых шестерен и втулок.

Камеры статического давления КСД и КСР обеспечивают равномерное распределение воздушных масс через сечение диффузора. Модель КСР с встроенным регулятором особенно востребована в системах, где требуется точный контроль параметров воздушного потока. Круглый патрубок диаметром, соответствующим стандартным воздуховодам, обеспечивает удобное подключение.

Стандартная цветовая гамма диффузора - белый цвет RAL 9016, но по запросу возможно изготовление в любом цвете из палитры RAL. Это позволяет идеально вписать устройство в любой интерьер. Алюминиевый профиль с порошковым покрытием обеспечивает долговечность и устойчивость к коррозии даже при интенсивной эксплуатации.
