Диффузор потолочный перфорированный с клапаном 4ПП-Р

Диффузор потолочный перфорированный с клапаном 4ПП-Р

Диффузор 4ПП-Р с перфорированной поверхностью и регулируемым клапаном - эффективное решение для современных систем вентиляции в подвесных потолках.

Конструкция и технические параметры

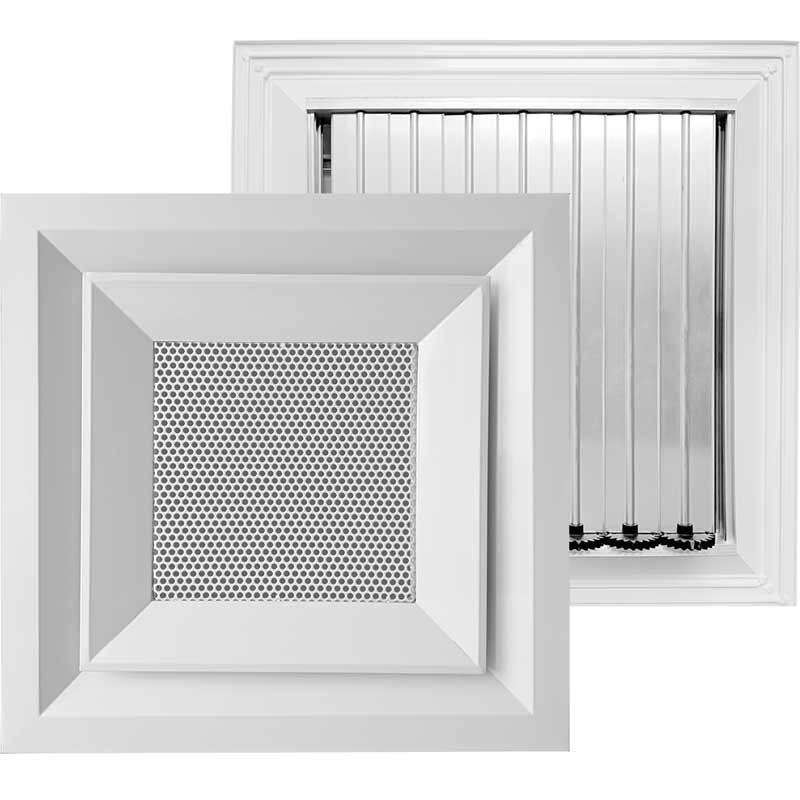

Диффузор 4ПП-Р представляет собой потолочную решетку с односторонним распределением воздушного потока. Конструкция выполнена из алюминиевого профиля АДЗ1 по ГОСТ 22233-2018 и состоит из рамы со съемным полотном, сочетающим жалюзи под углом 30° и перфорированный лист. На тыльной стороне установлен клапан регулировки расхода воздуха (КРВ).

Основные характеристики:

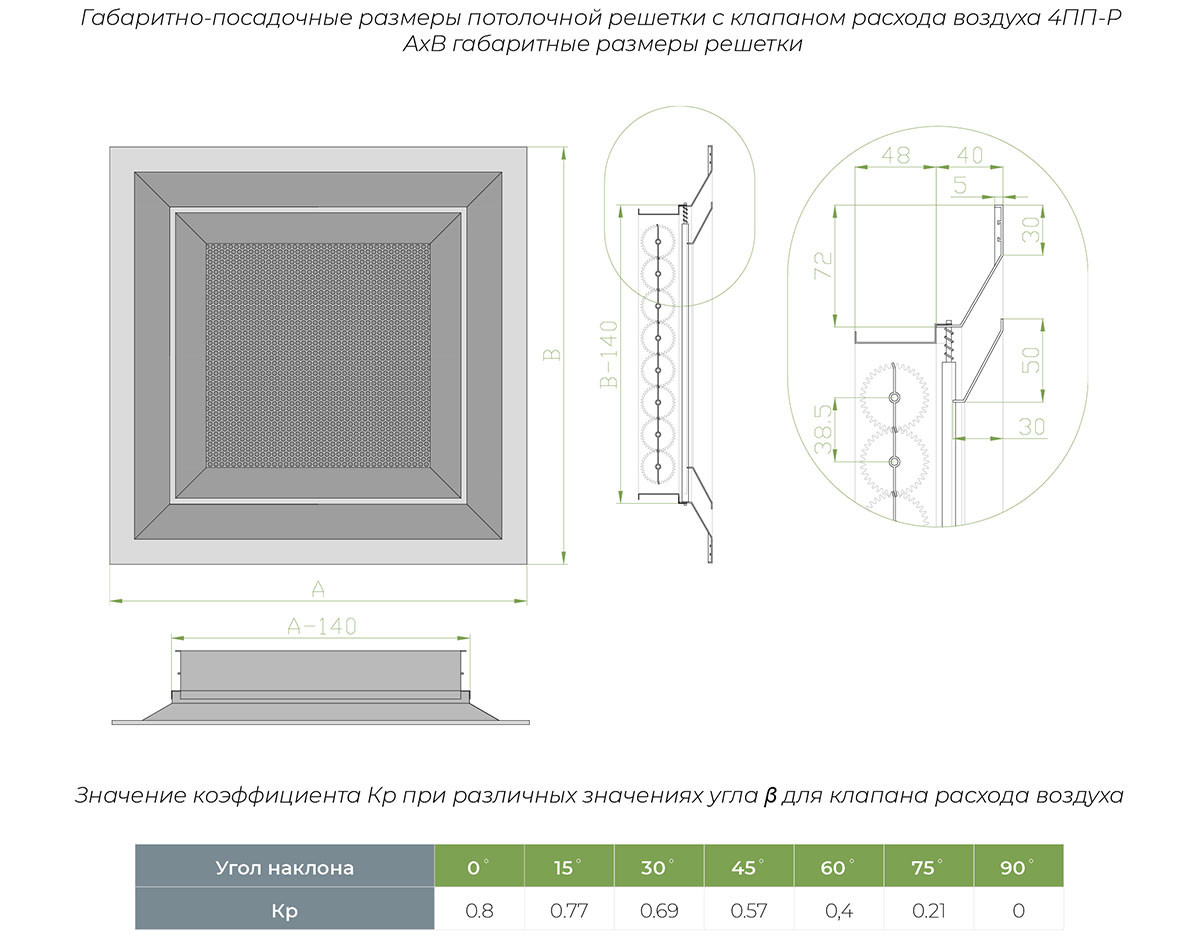

• Стандартные размеры: 300×300, 450×450, 600×600 мм
• Диапазон изготовления: от 300×300 до 1500×1500 мм
• Шаг нестандартных размеров: 1 мм
• Материал: алюминиевый профиль АДЗ1
• Покрытие: порошковая краска RAL 9016 (возможны другие цвета RAL)

Система регулировки воздушного потока

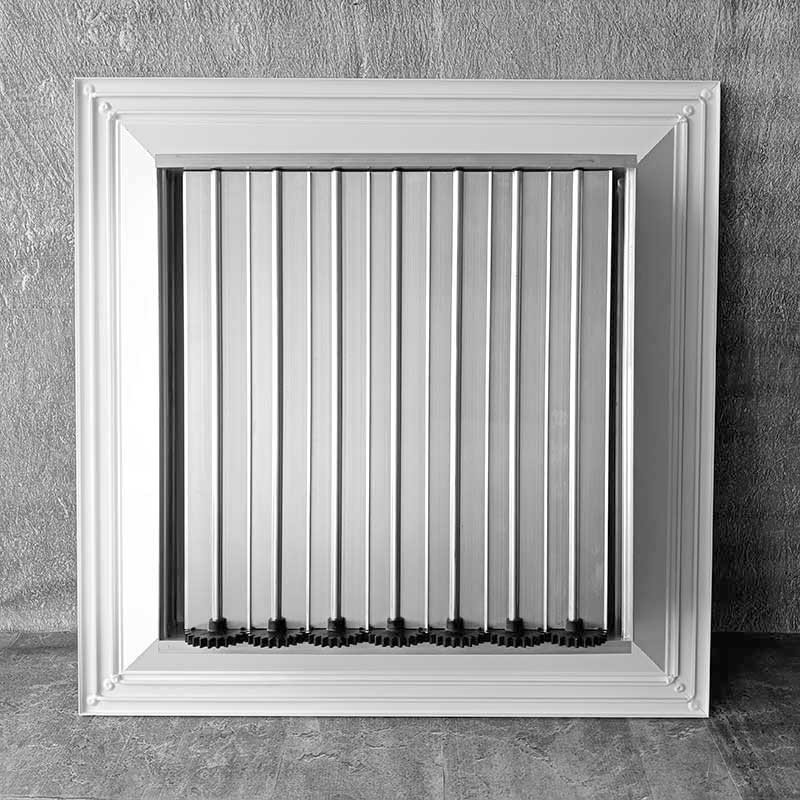

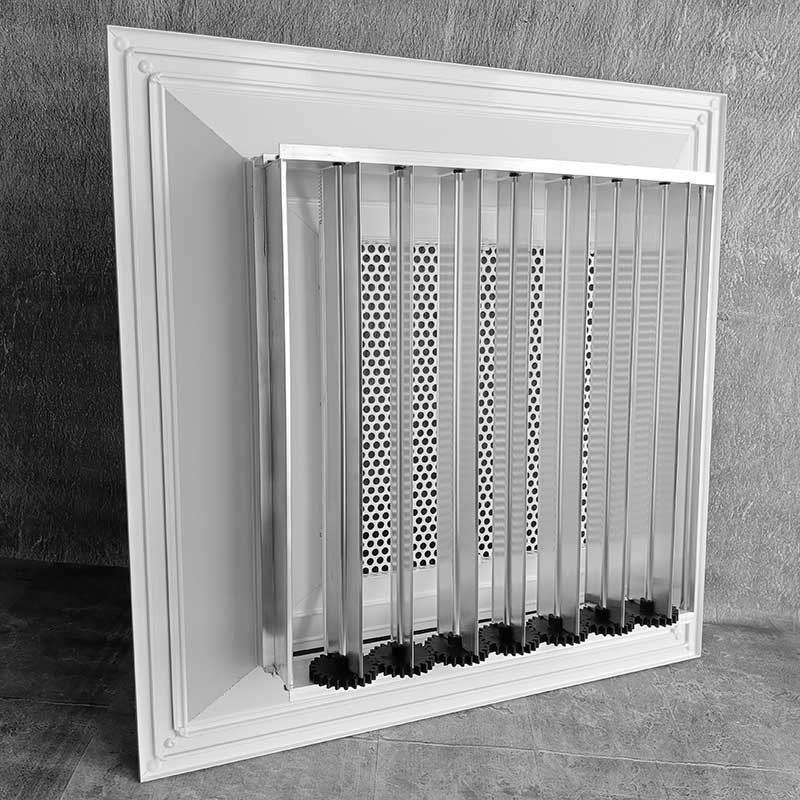

Клапан расхода воздуха (КРВ) позволяет точно регулировать объем подаваемого воздуха через изменение положения лопаток. Механизм включает пластиковые шестеренки и втулки для плавной работы. КРВ поставляется без покрытия, что позволяет выполнить покраску в соответствии с дизайнерскими требованиями.

Особенности конструкции:

• Комбинированное полотно: жалюзи + перфорация
• Угол наклона жалюзи: 30°
• Ручное управление клапаном
• Возможность полного перекрытия потока

Подключение к вентиляционной системе

Для подключения к воздуховодам используются камеры статического давления (КСД или КСР) из оцинкованной стали толщиной 0,4-1,5 мм. Камеры обеспечивают равномерное распределение воздушного потока через диффузор.

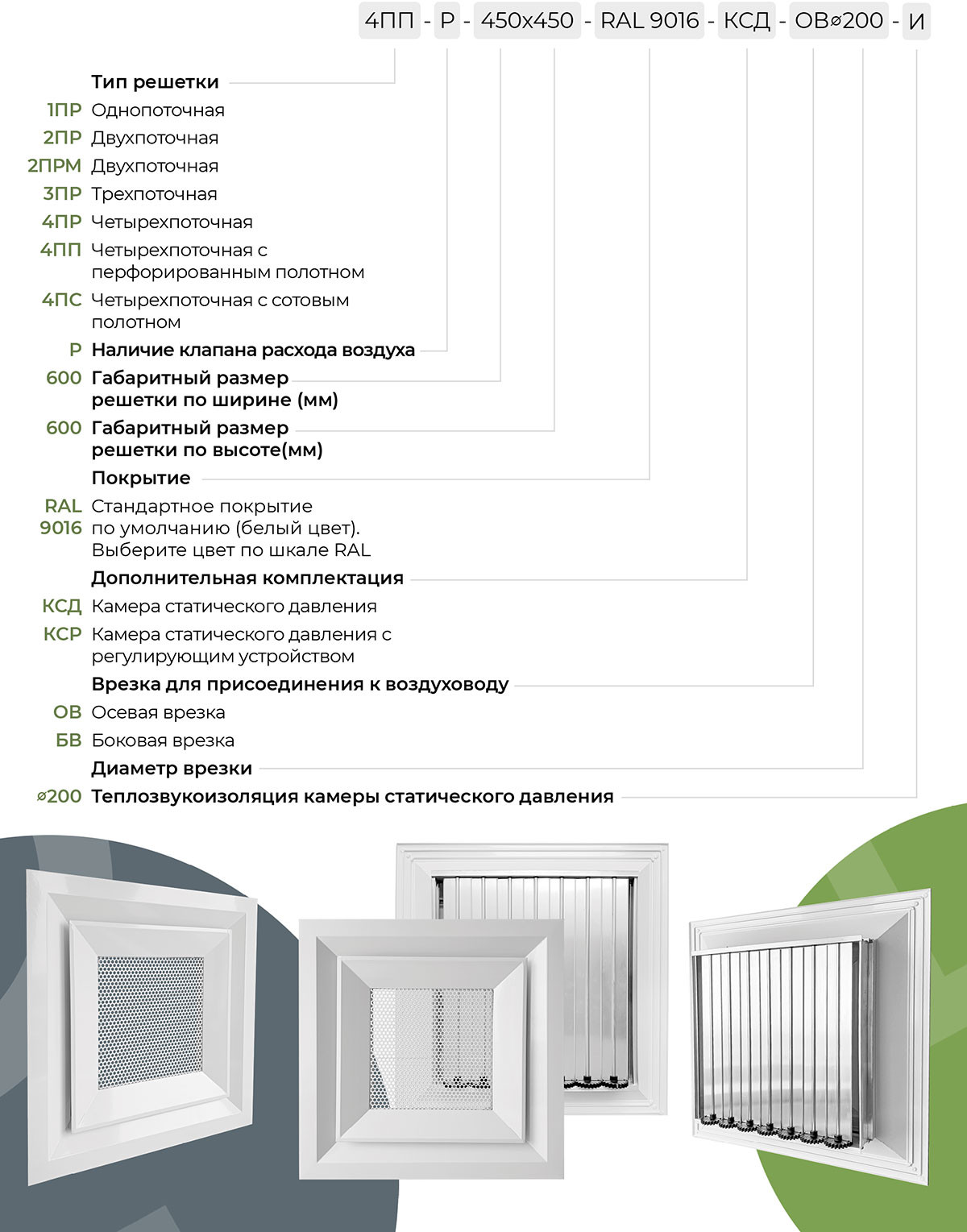

Варианты подключения:

• КСД - стандартная модель с круглым патрубком
• КСР - модель с регулятором объема воздуха
• По умолчанию камеры поставляются без покрытия
• Возможна установка звукоизоляции

Монтаж и область применения

Диффузор 4ПП-Р предназначен для установки в подвесные потолки типа "Армстронг". Съемная конструкция полотна значительно упрощает процесс монтажа и обслуживания. Комбинация жалюзи и перфорации обеспечивает оптимальное распределение воздушного потока.

Благодаря точной регулировке объема подачи воздуха и возможности выбора цвета покрытия, диффузор 4ПП-Р идеально подходит для использования в офисных центрах, административных зданиях, торговых комплексах и других общественных пространствах с подвесными потолочными системами.
