Ревизионный люк жалюзийный Л-ВРН

Нет отзывов

Артикул: 206

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Тип рамки:

Стандартная рамка 30 мм

Усиленная рамка 45 мм

Способ установки:

НАКЛАДНОЙ ТИП

Определяющие размеры (АхВ) - габаритные размеры изделия.

ВСТРАИВАЕМЫЙ ТИП

Определяющие размеры (АхВ) - размеры строительного проема

Количество створок:

—

Д2

Механизм открывания:

МК

МАСТЕР-КЛЮЧ

Мастер-ключ

Щитовой замок под треугольный ключ с изогнутым ригелем

МЗ

МЕБЕЛЬНЫЙ ЗАМОК

Мебельный замок

Автоматические защелки, открывающие люк с помощью легкого нажатия

МЗО

МЕБЕЛЬНЫЙ ЗАМОК С ОГРАНИЧИТЕЛЕМ ОТКРЫВАНИЯ

Мебельный замок с ограничителем открывания

Автоматические защелки, открывающие люк с помощью легкого нажатия. Комплектуются ограничителем открывания. Чаще всего применяются для потолочных люков.

ПЗ

ПОЧТОВЫЙ ЗАМОК

Почтовый замок

Замок со стандартным ключом и ригелем.

МАГНИТНЫЙ ЗАМОК

Магнитный замок

ШПИНГАЛЕТ

Шпингалет

Расположение замка:

ПРАВОЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Правое расположение замка на створке

ЛЕВОЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Левое расположение замка на створке

ВЕРХНЕЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Верхнее расположение замка на створке

НИЖНЕЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Нижнее расположение замка на створке

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

МУ

МОНТАЖНЫЙ УГОЛОК

В этом случае монтаж решеток производится с помощью саморезов через специальный монтажный уголок, жестко приваренный к рамке решетки, при этом в строительном проёме или адаптере необходимо заранее предусмотреть крепление закладного крепежного элемента, к которому в свою очередь будет крепиться решетка.

МП

МОНТАЖНАЯ ПЛАСТИНА

Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

БЕЗ УКАЗАНИЯ ВАРИАНТА КРЕПЛЕНИЯ

Цвет по RAL: RAL 9016

RAL 9016

Выбрать другой цвет

Характеристики

Место применения — В стены

Производитель — ООО "ВЕНТРЕШЕТКИКОМ"

Вид решетки — Жалюзийные

Регулировка — Нерегулируемая

Форма — Прямоугольные

Все характеристики

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

729 Р/шт

В корзину

В корзине

Купить в 1 клик

Добавить в корзину за 729 Р

В корзине

Описание
Характеристики
Чертеж
Пример заказа
Отзывы
Доставка и оплата

Скачать описание

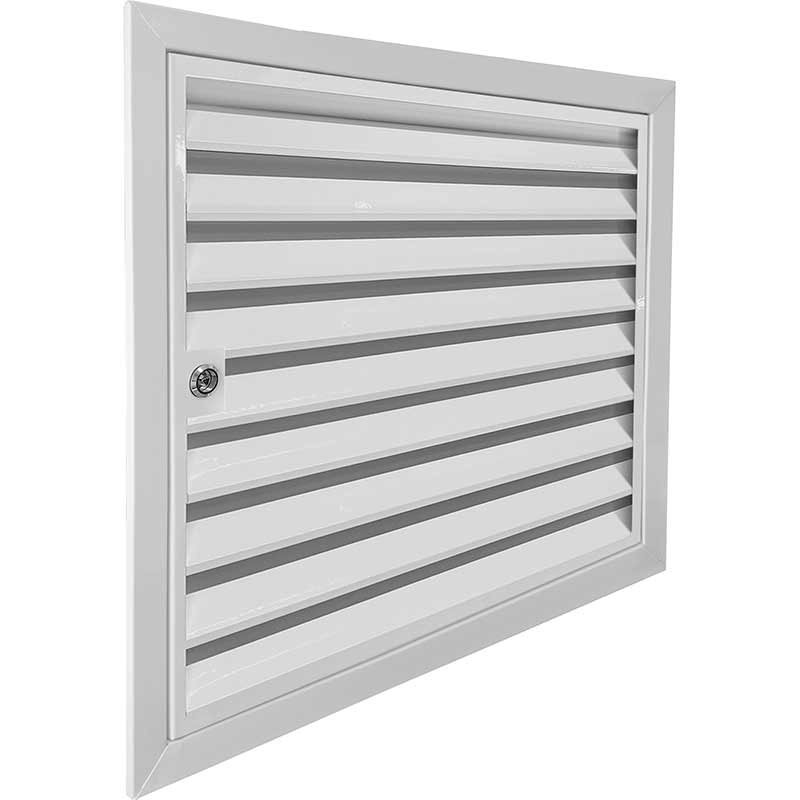

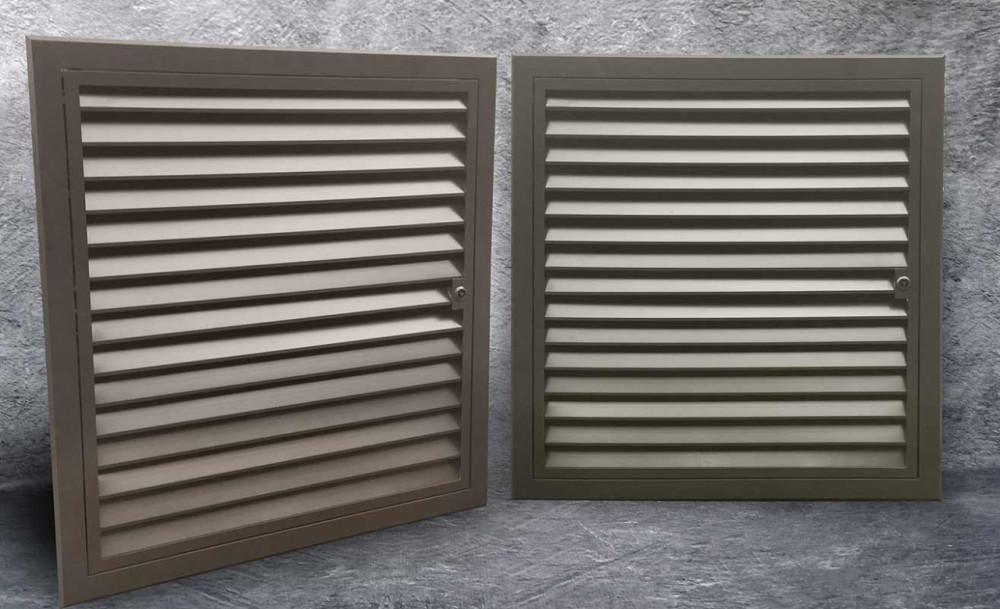

Ревизионный люк жалюзийный Л-ВРН

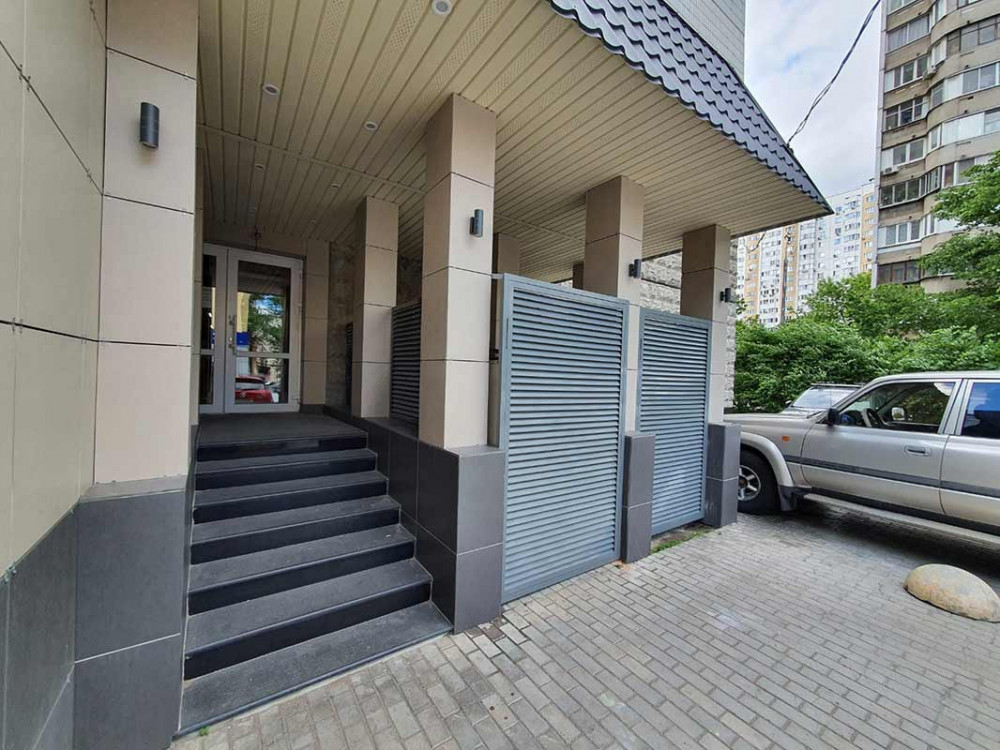

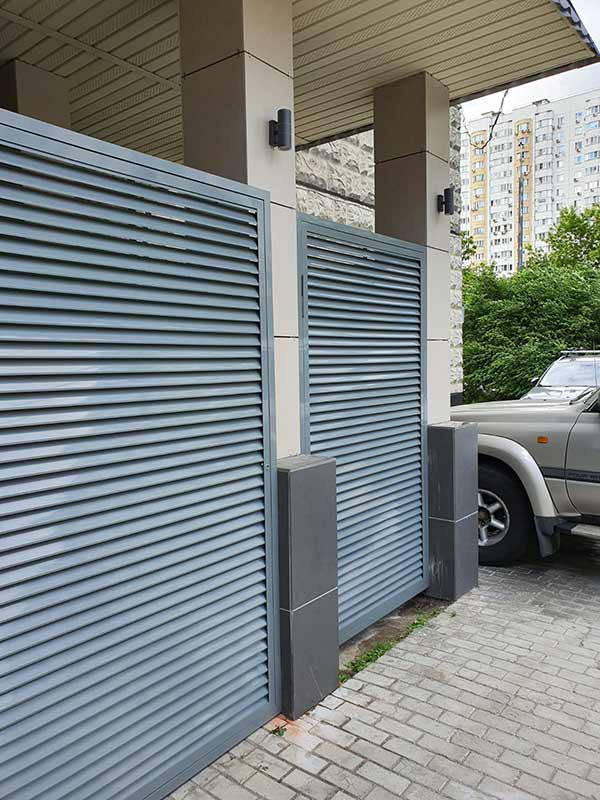

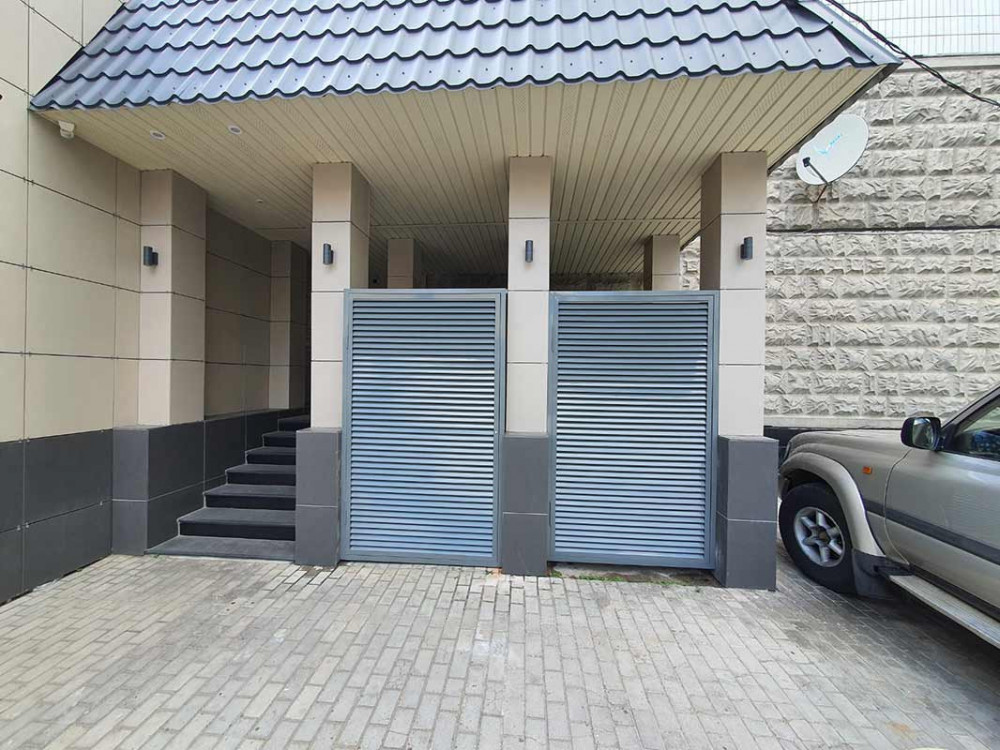

Жалюзийные вентиляционные люки Л-ВРН с открыванием применяют в зданиях любого назначения, включая офисные, промышленные, административные и жилые помещения, где требуется доступ к системе вентиляции, инженерным и сантехническим коммуникациям.

Люк Л-ВРН представляет собой рамку из уголка 30х30 мм и распашную створку из неподвижно закрепленных Z-образных ламелей под углом 35˚. При ширине более 800 мм устанавливается полоса 20х2 мм для придания жесткости изделию. При размере изделия более 1 м2 рамка изготавливается из усиленного уголка 45х45 мм.
Возможно изготовление одностворчатых и двустворчатых люков. В створку устанавливается один из вариантов механизма открывания. При больших размерах рекомендуется вставлять несколько замков, для исключения провисания створки.

Механизмы открывания люка:

мастер-ключ (щитовой замок под треугольный ключ с изогнутым ригелем);
мебельный замок (автоматические защелки, открывающие люк с помощью легкого нажатия, могут комплектоваться ограничителем открывания);
почтовый замок с ключом;
магнитный замок;
шпингалет.

Варианты исполнения в зависимости от способа установки:

накладные (определяющие размеры (АхВ) - габаритные размеры изделия);
встраиваемые (определяющие размеры (АхВ) - размеры строительного проема).

Люк Л-ВРН изготавливается из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Минимальный размер 150х150 мм.

Максимальный размер цельного изделия с рамкой из уголка 30х30 - 1 м², с рамкой из усиленного уголка 45х45 - 2 м².

При заказе большего размера, решетка изготавливается из составных частей и минимум двух створок.

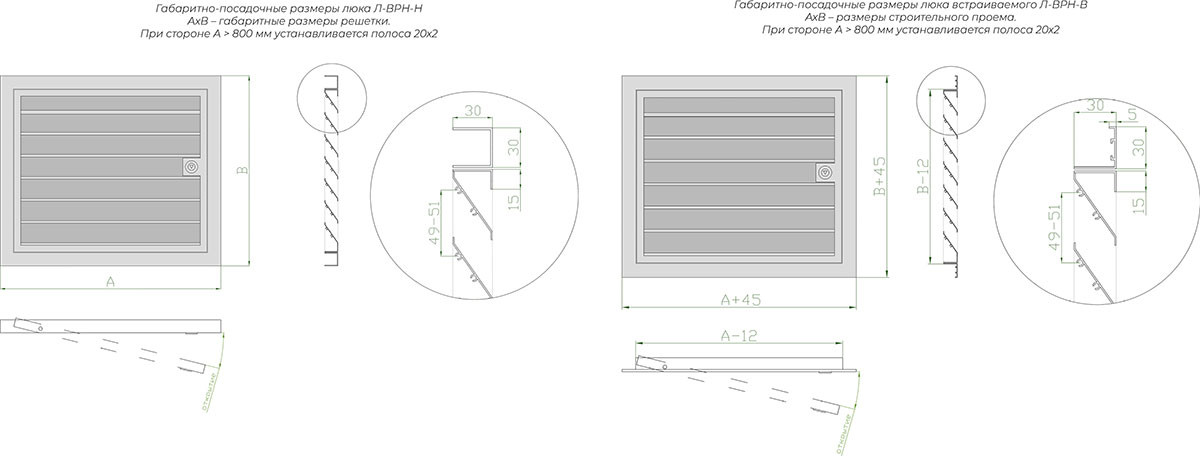

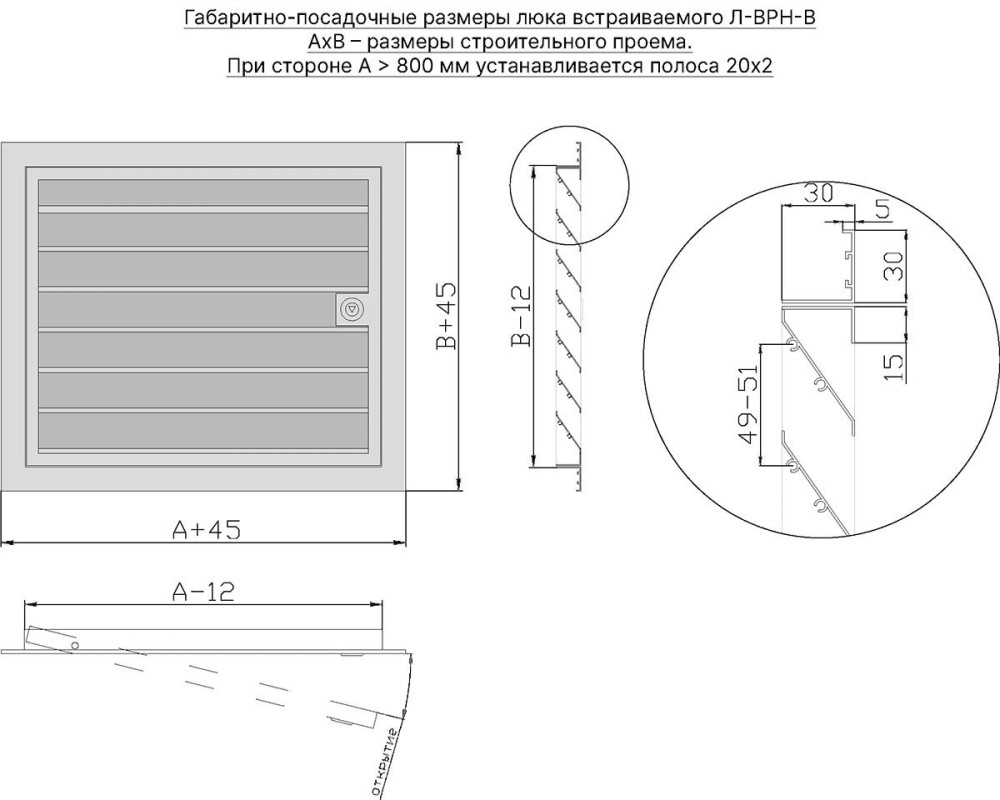

Чертеж

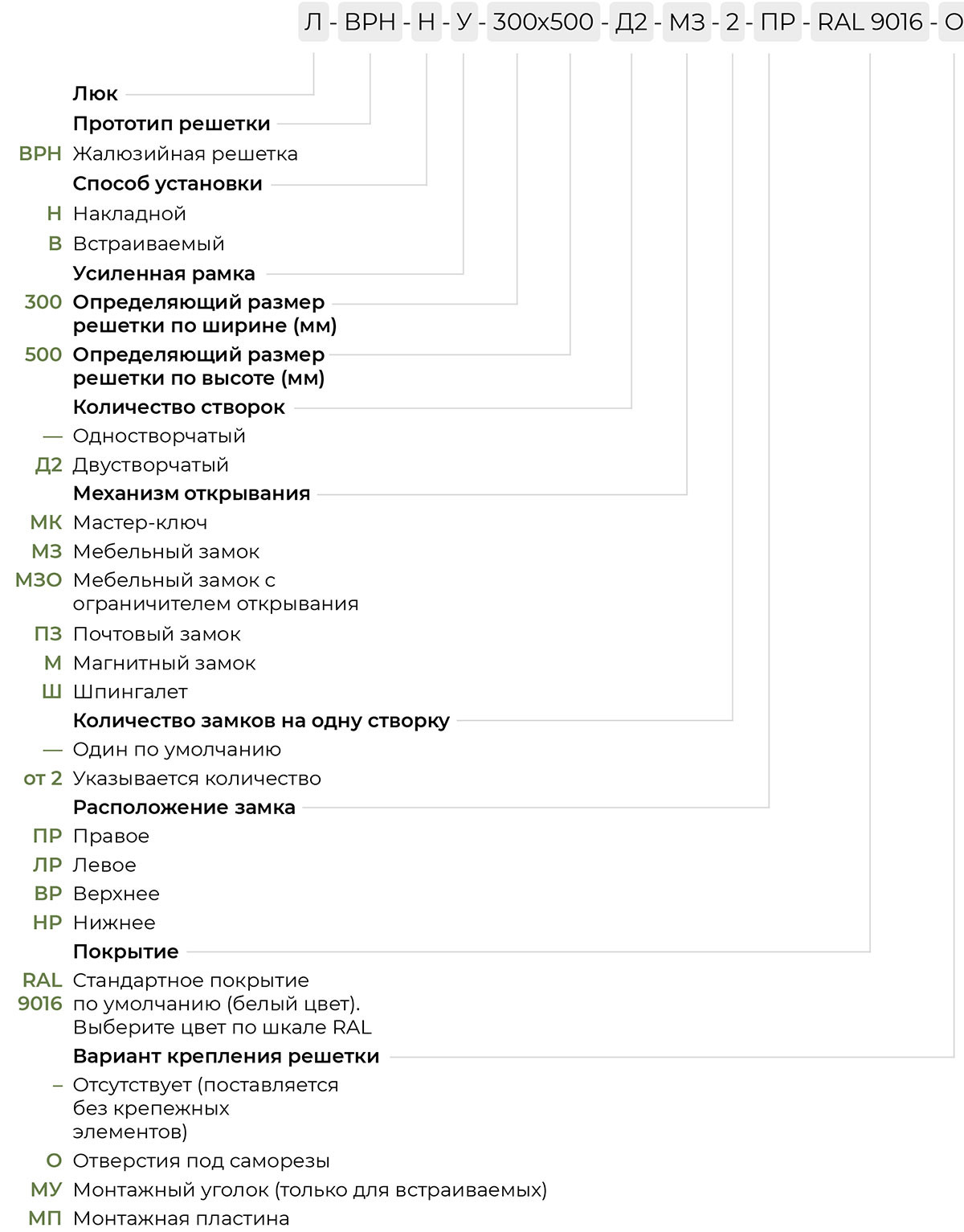

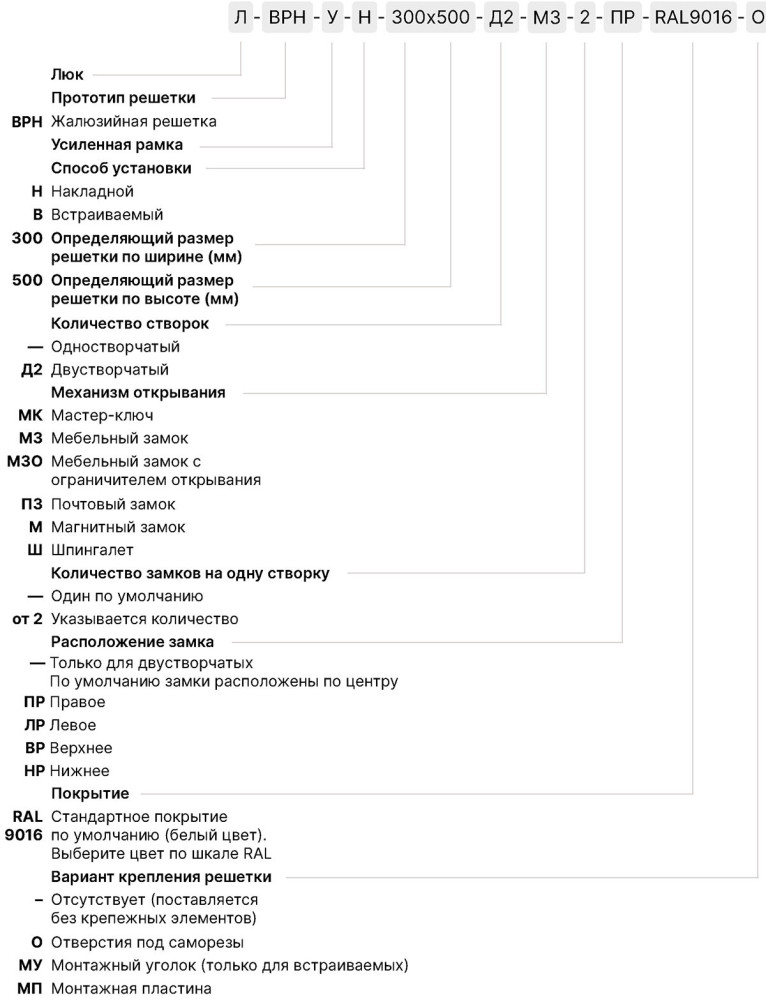

Пример заказа

Характеристики

Место применения

В стены
Производитель

ООО "ВЕНТРЕШЕТКИКОМ"
Вид решетки

Жалюзийные
Регулировка

Нерегулируемая
Форма

Прямоугольные
Материал

Алюминий
Конструкция

Неразборная
Предоплата

100%
