Решетка для скрытого монтажа Airline-T

Решетка для скрытого монтажа Airline-T – стильное и функциональное решение для вентиляции

Щелевые диффузоры скрытого монтажа Airline-T – это современные декоративные элементы систем вентиляции и кондиционирования, обеспечивающие эффективную подачу свежего воздуха и удаление загрязнённого. Их минималистичный дизайн и продуманная конструкция делают их идеальным выбором для помещений, где важны эстетика и функциональность.

Конструктивные особенности решетки Airline-T

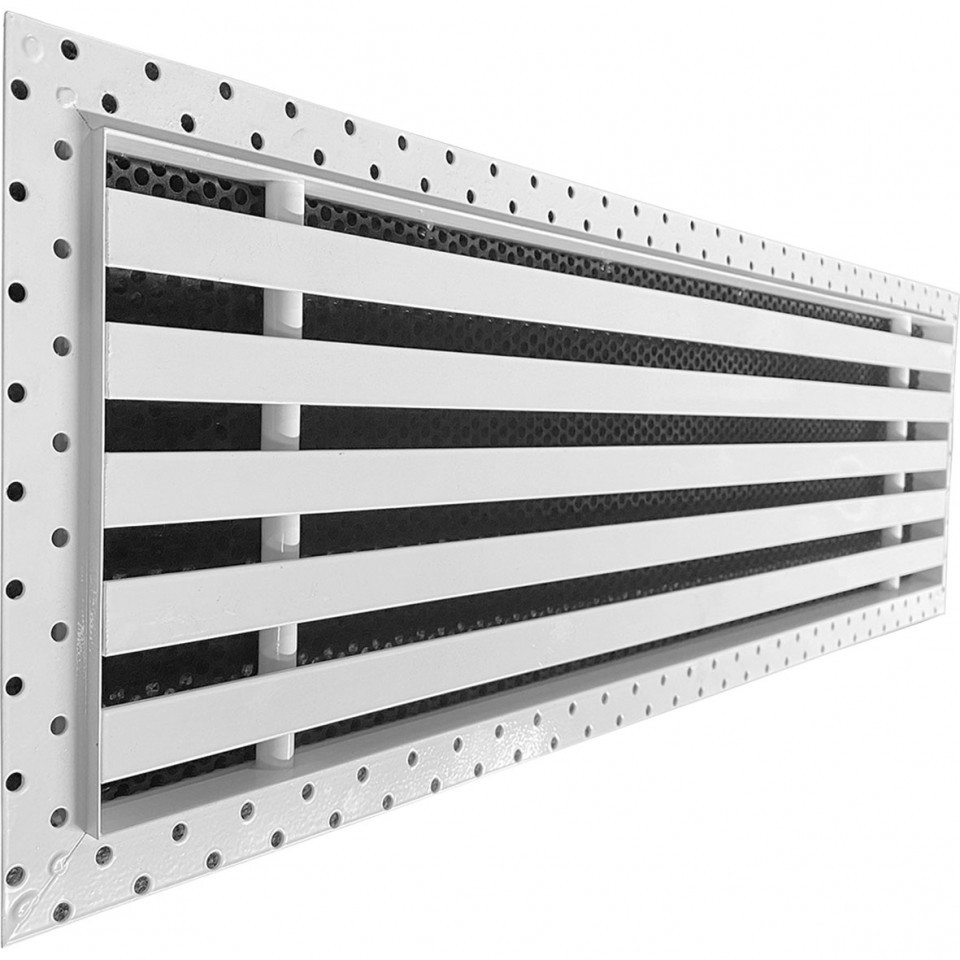

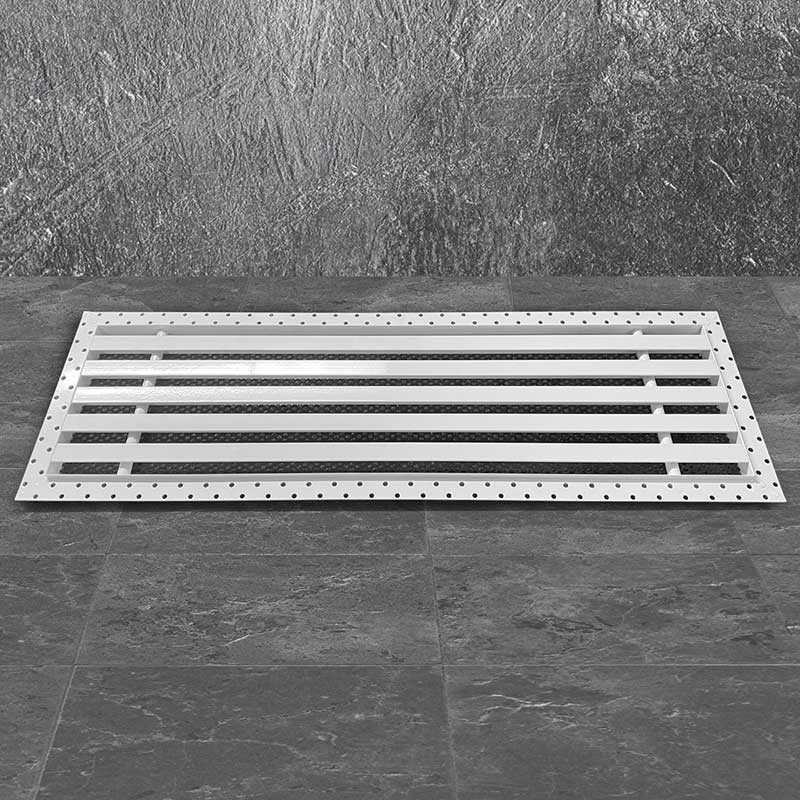

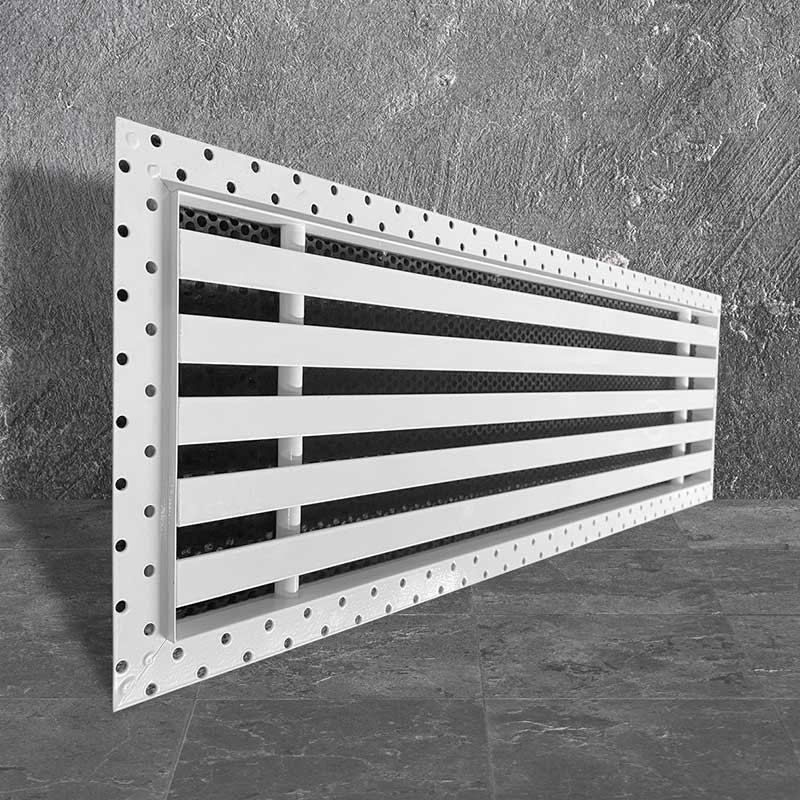

Главной отличительной чертой щелевого диффузора Airline-T являются жалюзи шириной 20 мм, формирующие ровные и аккуратные щели. После монтажа видимой остается только эта жалюзийная часть, что создает эффект скрытой вентиляции. Рамка решетки оснащена специальной полкой 6 мм, предназначенной для удобного монтажа в гипсокартон или комбинацию листов разной толщины. Перфорация на рамке улучшает сцепление с финишным отделочным материалом.

Материалы и цветовые решения

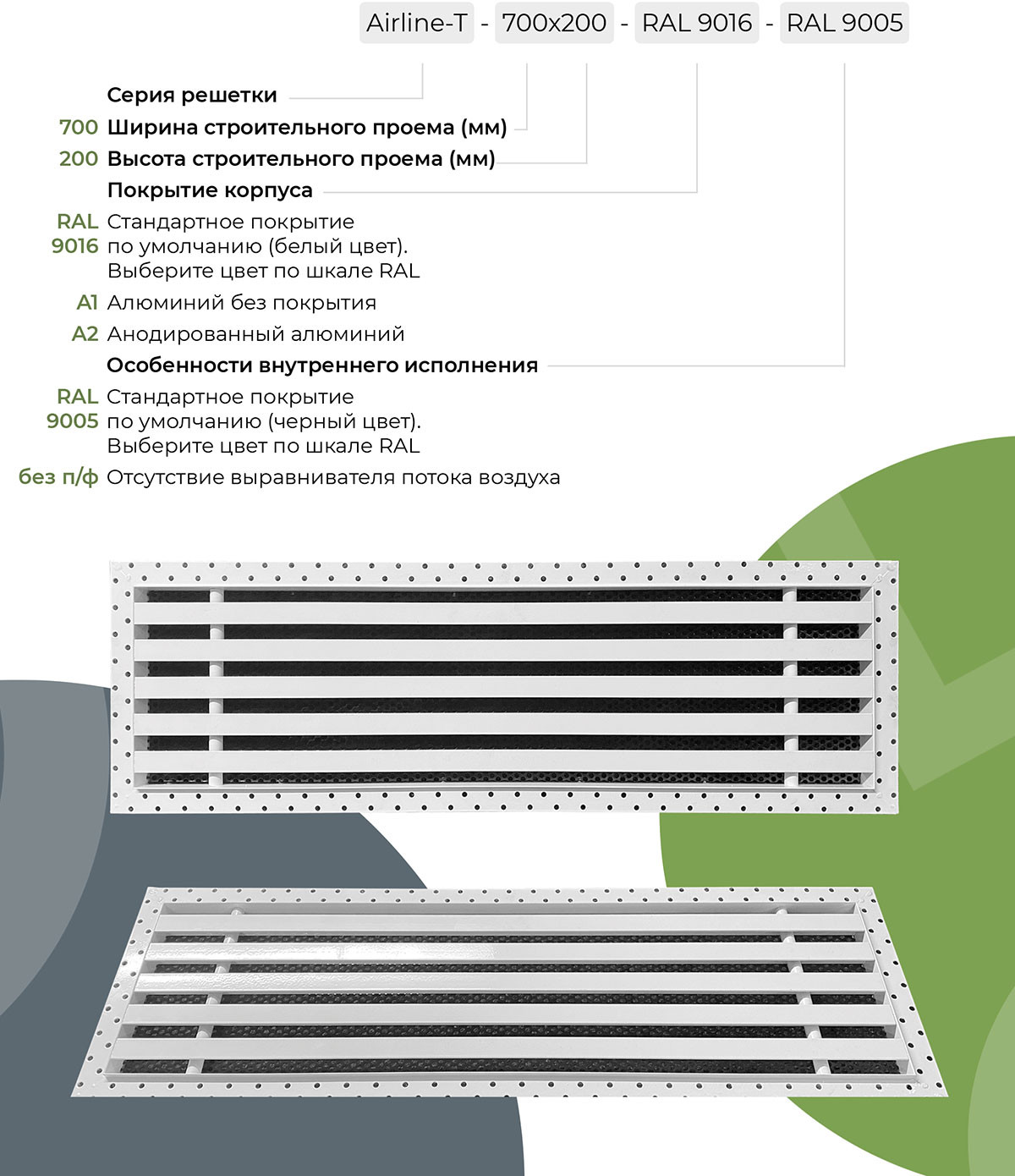

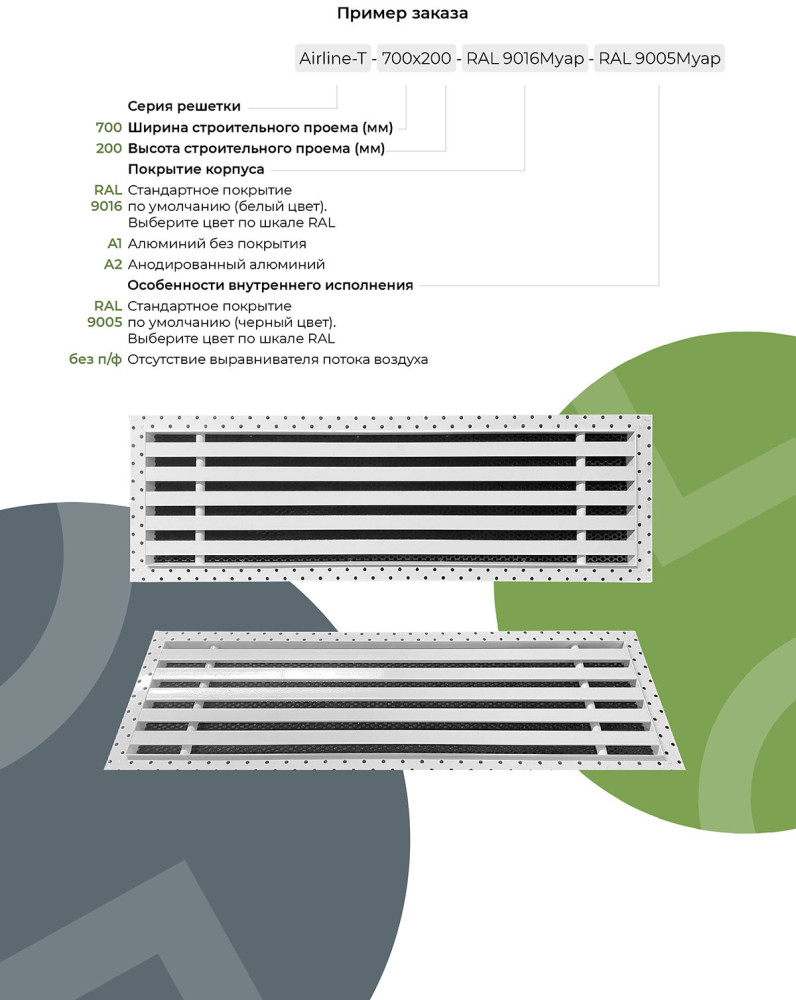

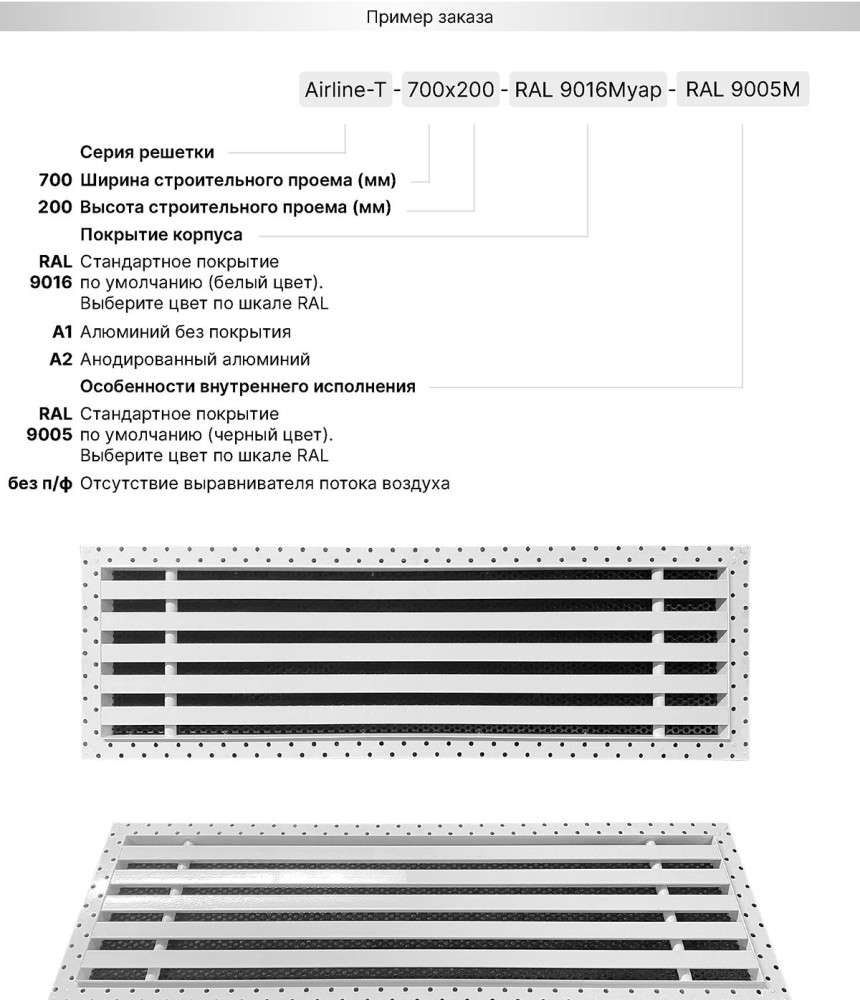

Решетки Airline-T производятся из высококачественного экструдированного алюминиевого профиля АД31, соответствующего ГОСТ 22233-2001. Стандартная окраска включает:

• Корпус – белый цвет RAL 9016
• Внутренняя перфорированная кассета – черный цвет RAL 9005

По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренних элементов.

Габариты и монтажные возможности

Производитель предлагает изготовление решеток Airline-T любых размеров с шагом 1 мм. Рекомендуемый диапазон размеров:

• Минимальные: 200×100 мм
• Максимальные: 2000×1000 мм

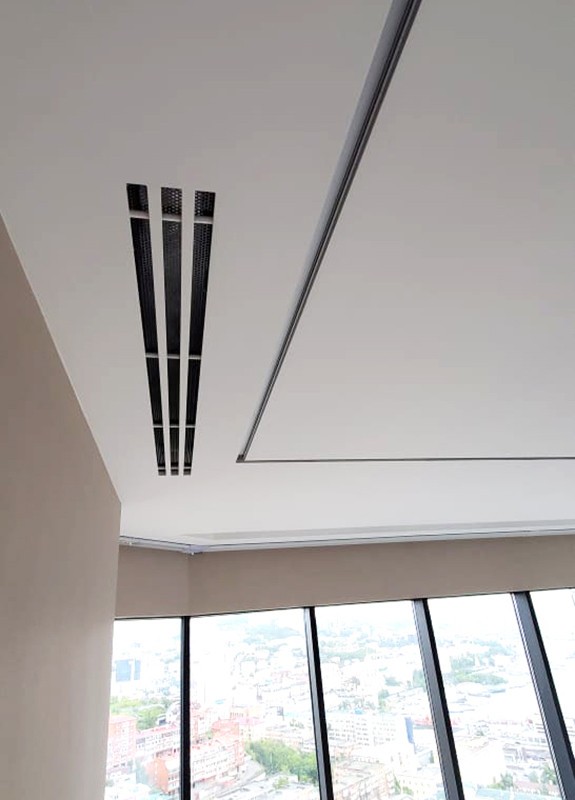

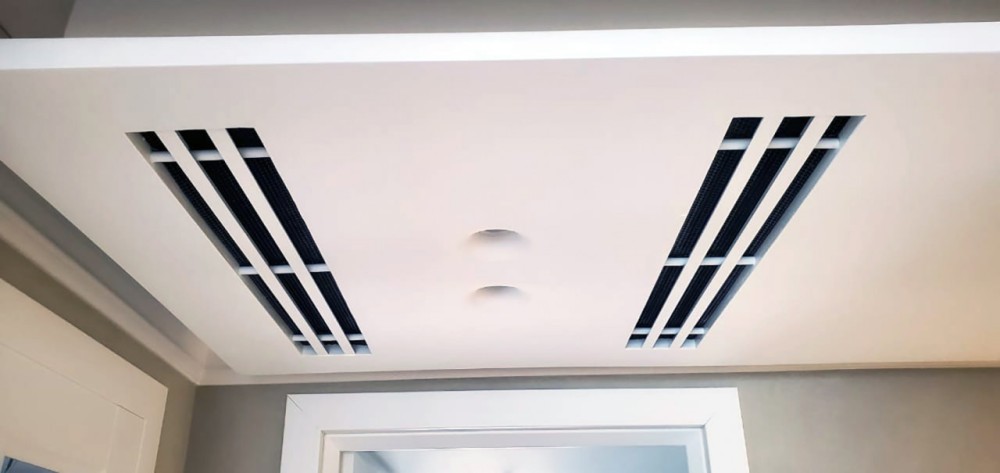

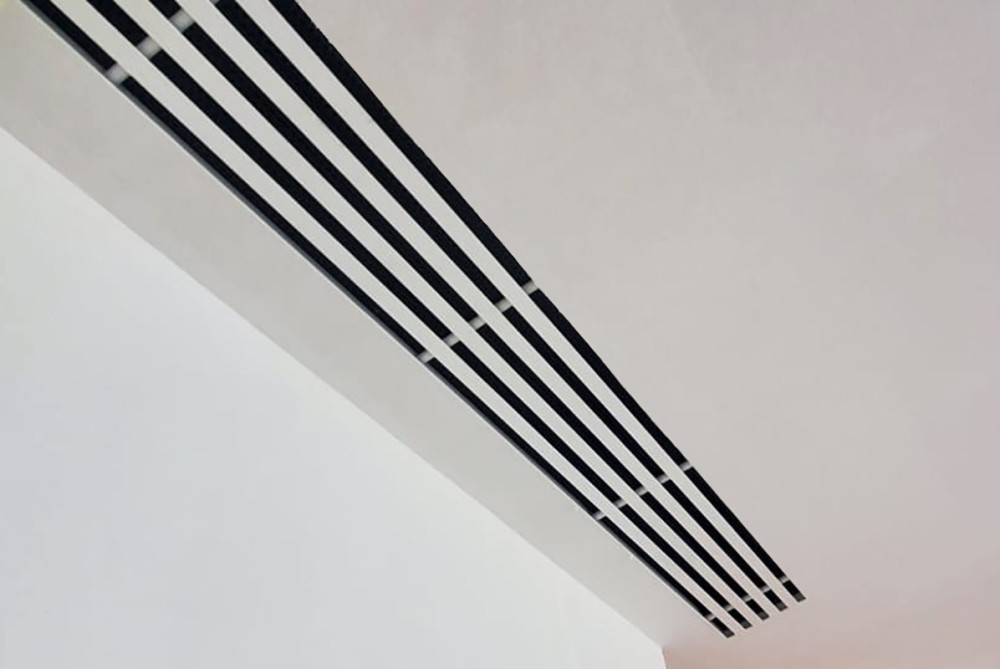

Особенностью монтажа решеток серии Airline является наличие полки 6 мм, позволяющей утопить решетку в гипсокартон для создания идеально ровной поверхности после финишной отделки.

Типы камер статического давления (КСД)

Для подключения к воздуховоду щелевые решетки Airline-T используют различные типы камер статического давления:

• КСД – стандартная камера с круглой врезкой
• КСД-У-О – уменьшенная камера с овальной врезкой
• КСД-У-П – уменьшенная камера с прямоугольной врезкой

Уменьшенные варианты камер позволяют сохранить полезную площадь помещения, что особенно важно при ограниченном монтажном пространстве.

Размер монтажного пространства (W) зависит от диаметра подключаемого воздуховода – чем меньше воздуховод, тем компактнее может быть адаптер. Хотя в каталоге указаны рекомендуемые размеры воздуховодов, по специальному запросу возможно изготовление адаптера с нестандартной врезкой.

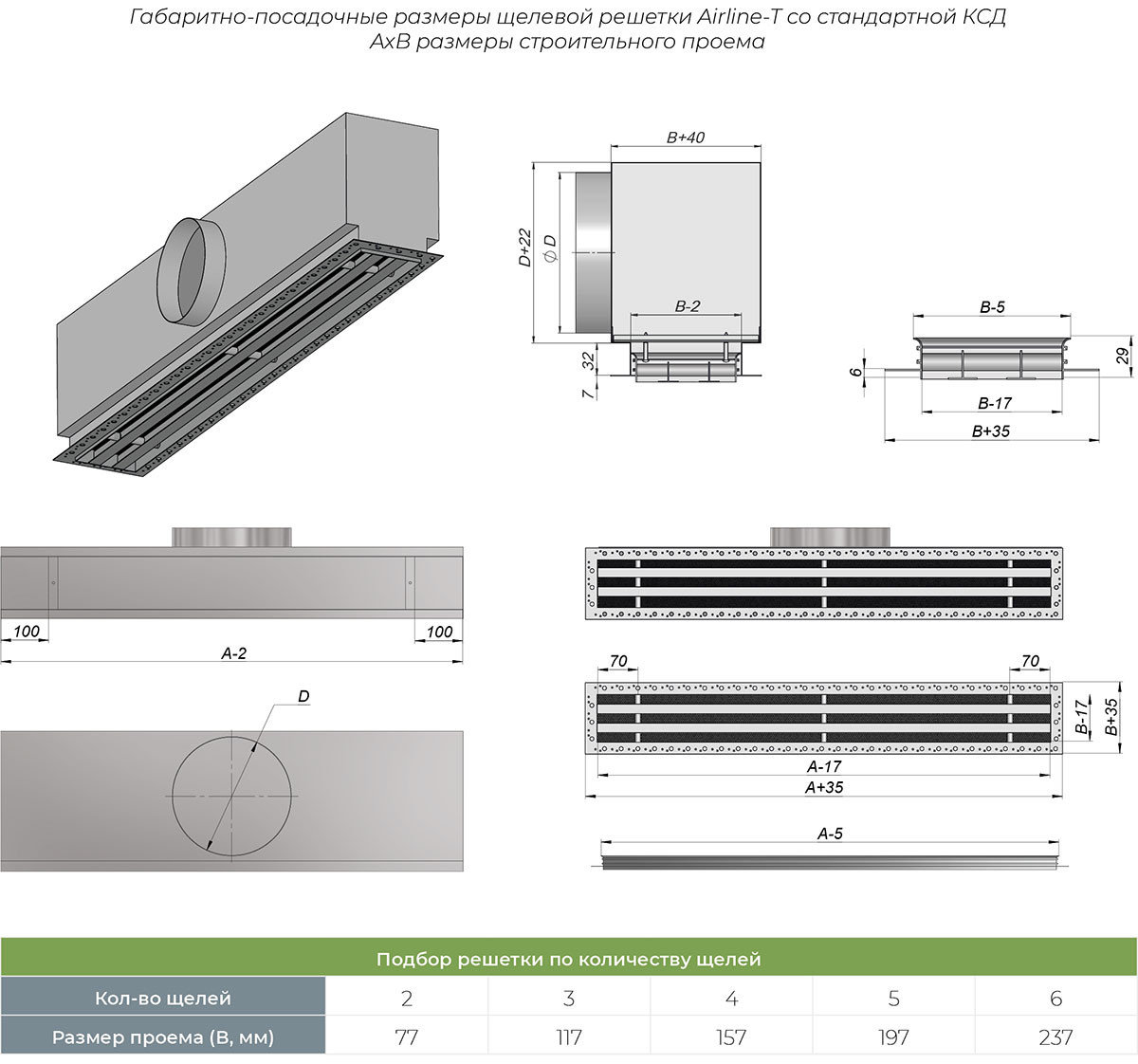

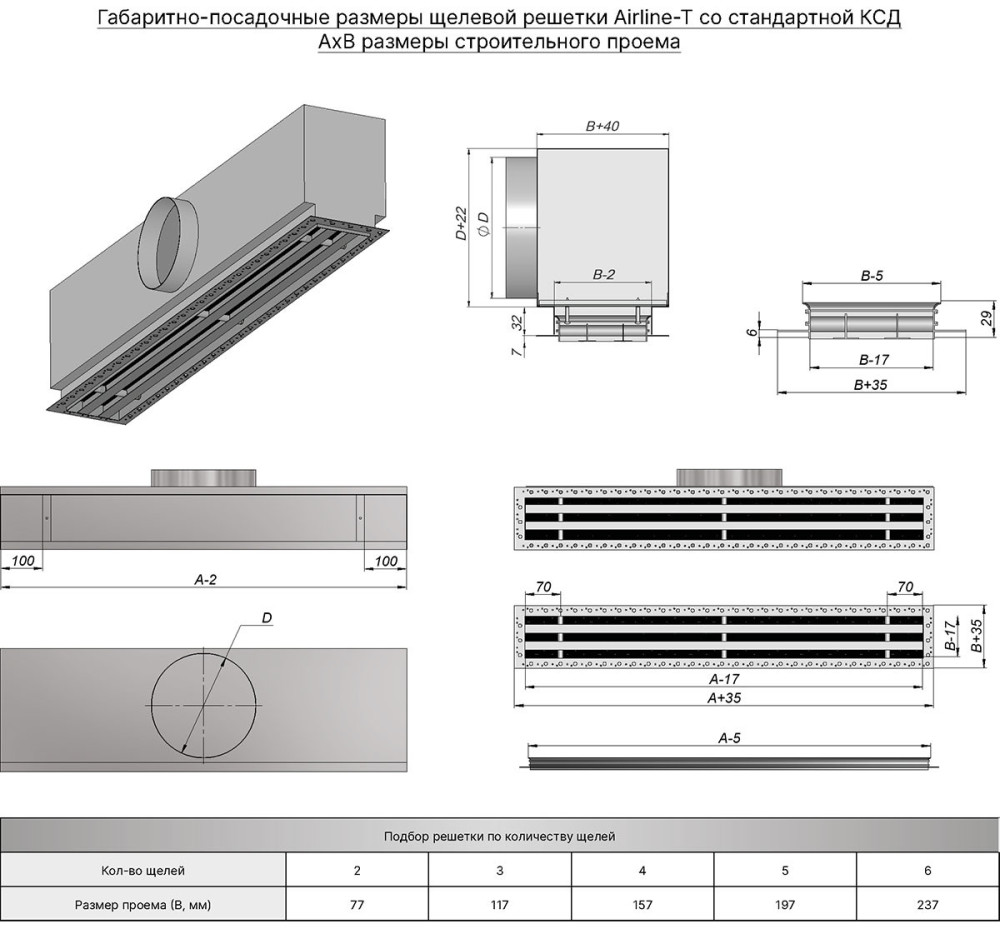

Для точного определения посадочных размеров решетки необходимо использовать чертежи конкретного типоразмера, представленные в каталоге производителя. Это гарантирует правильный подбор и безупречный монтаж вентиляционного оборудования.
