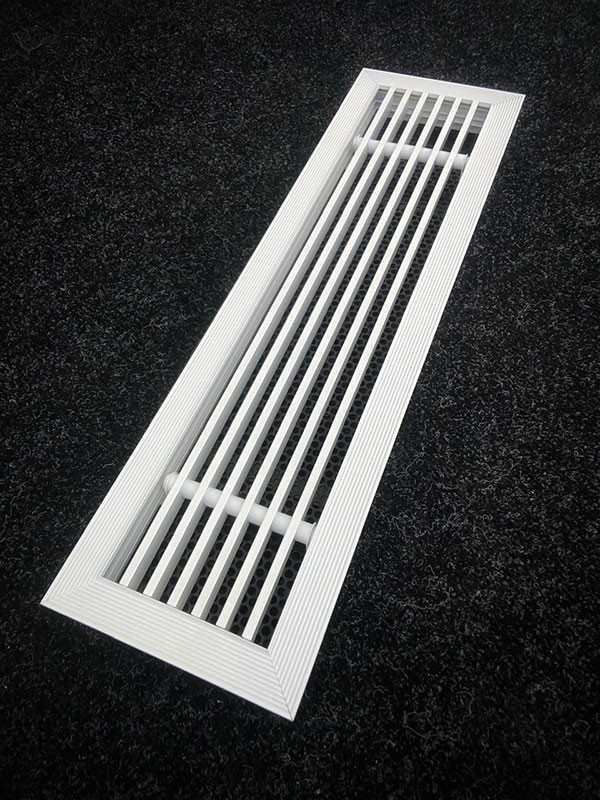

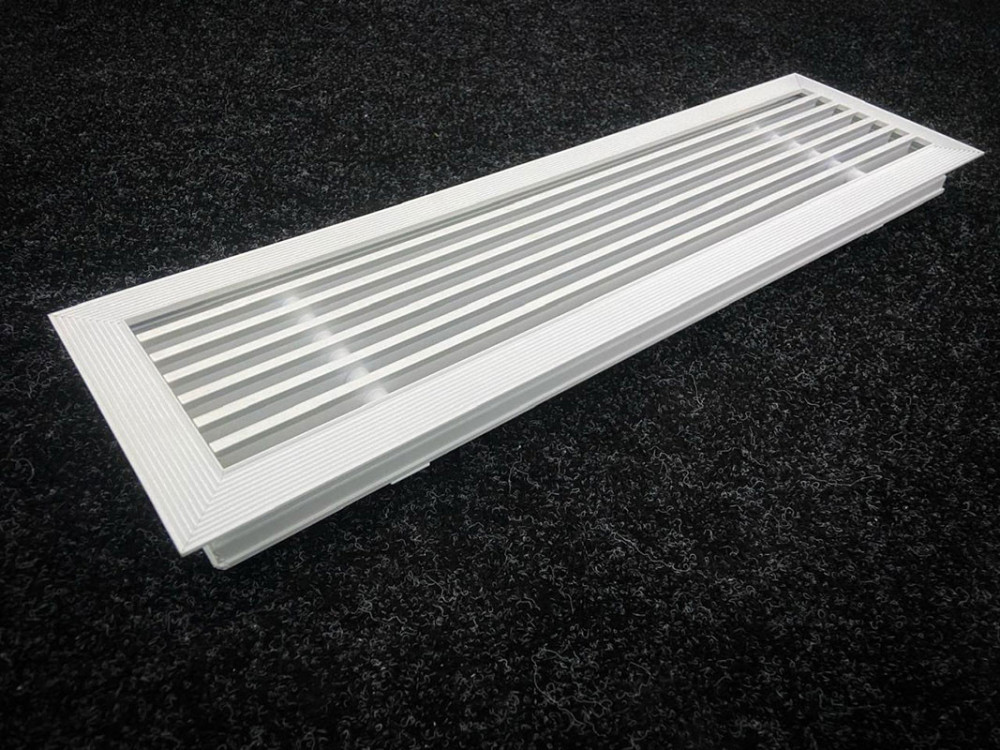

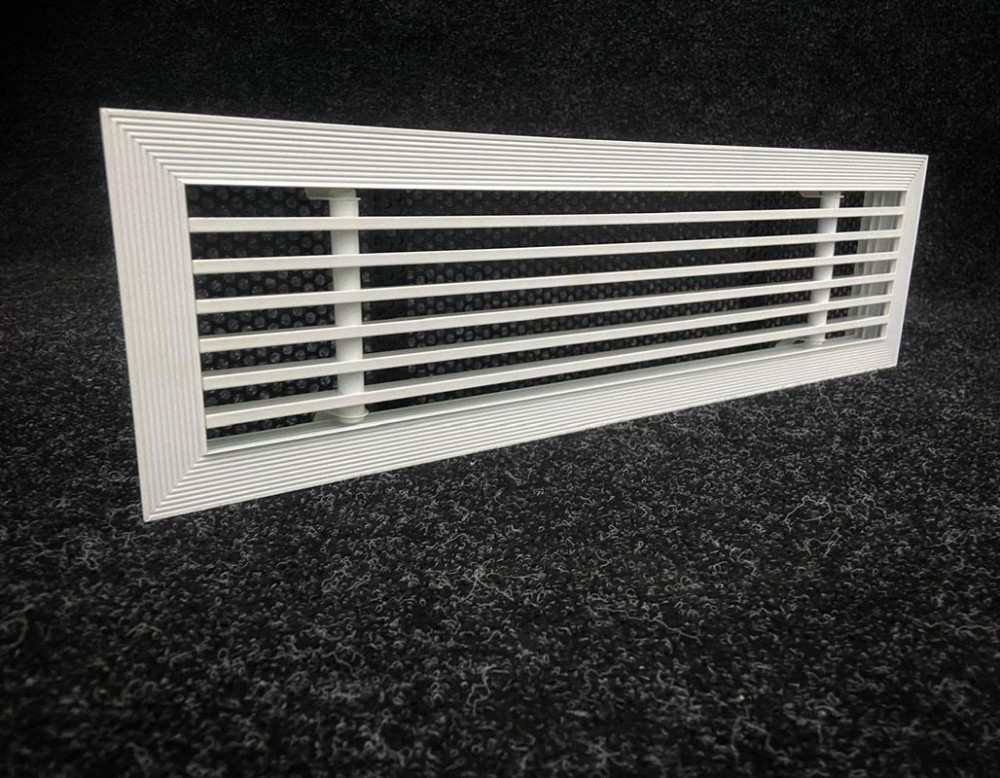

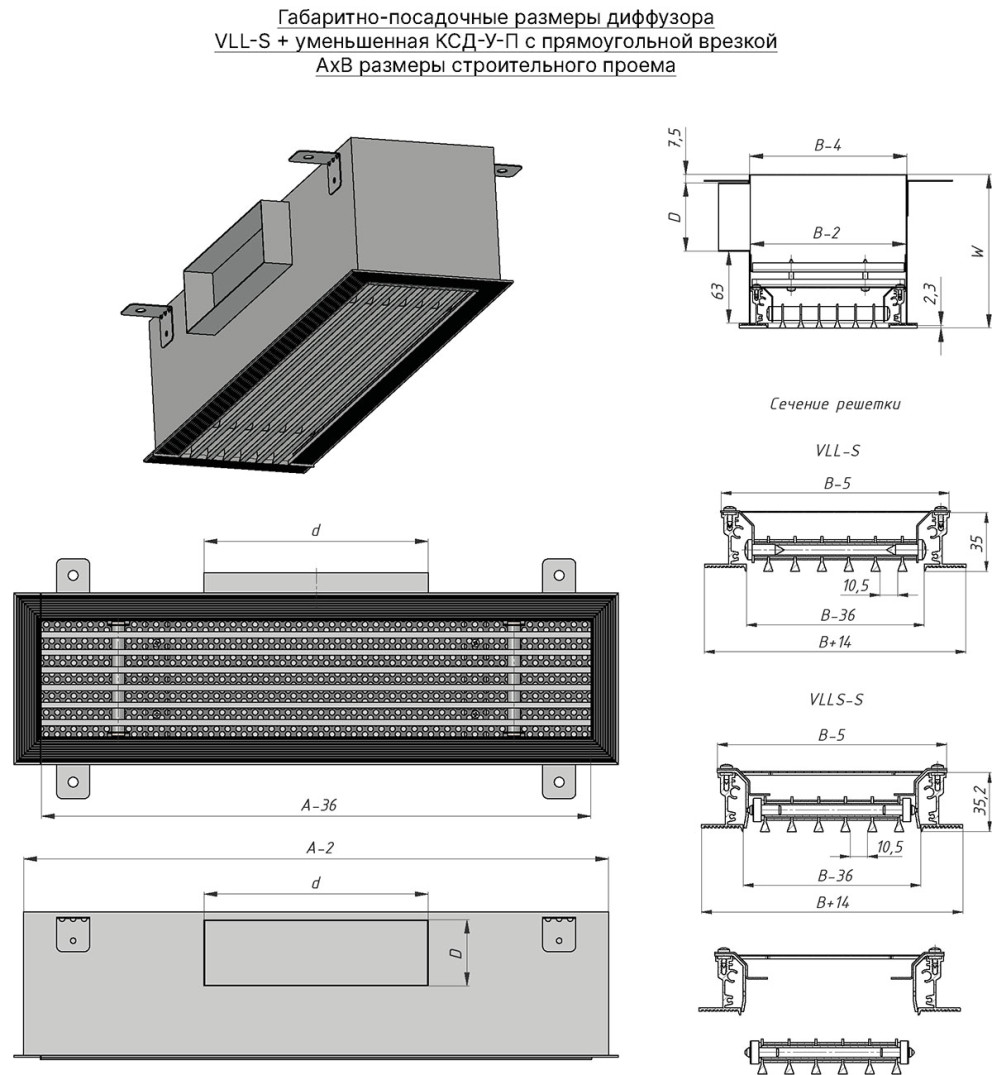

Линейная решетка скрытого монтажа VLL-S под шпаклевку

Линейная решетка скрытого монтажа VLL-S под шпаклевку

Назначение: приток / вытяжка.

Место установки: жилые, торговые, и офисные помещения.

Этап отделки: предчистовая отделка, когда вентиляционная система уже смонтирована, стены/потолок обшиты гипсокартоном, проем под решетку подготовлен, но финишная отделка (шпаклевка, покраска) еще не выполнена.

Дополнительные функции: выравниватель потока воздуха.

Особенности конструкции:

• рамка имеет полку под шпаклевку 2,3 мм и углубления на фланце со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения;

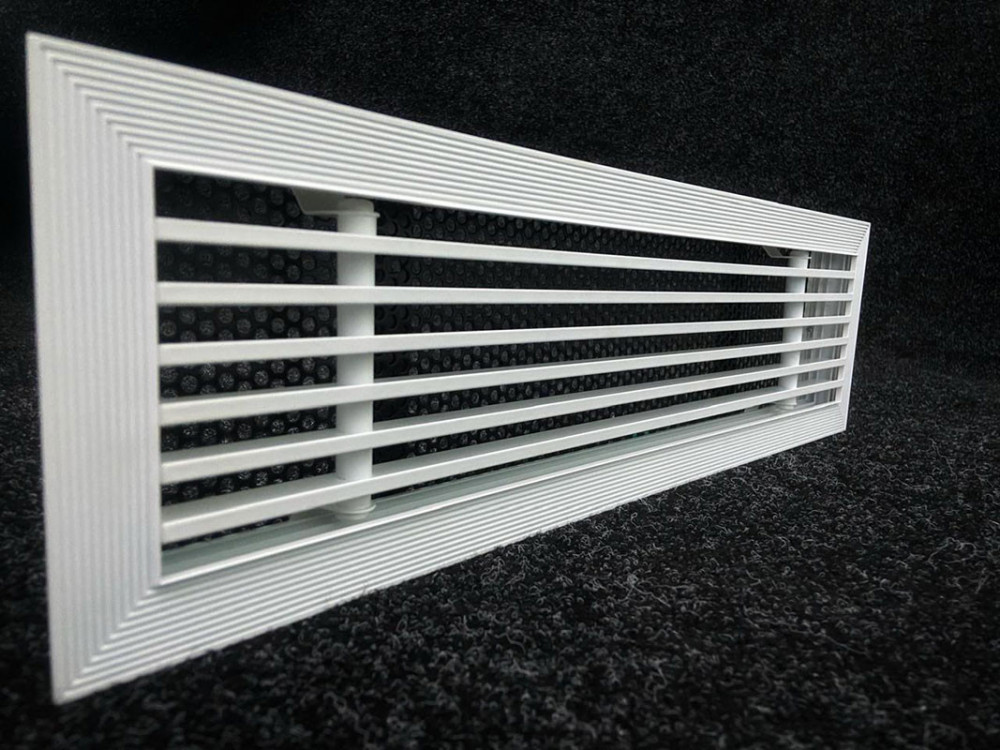

• узкие ламели шириной 5,5 мм, образующие ровные щели шириной 10 мм;

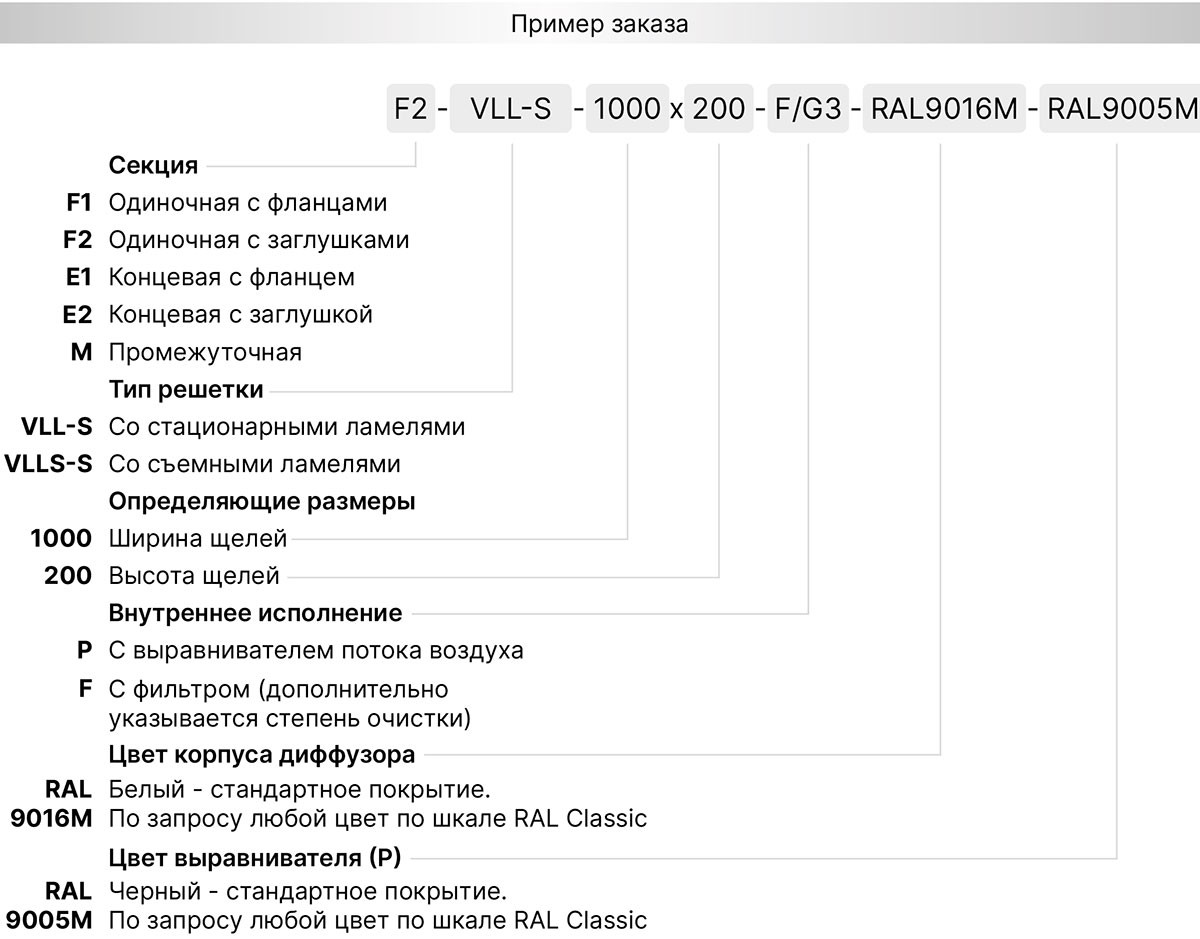

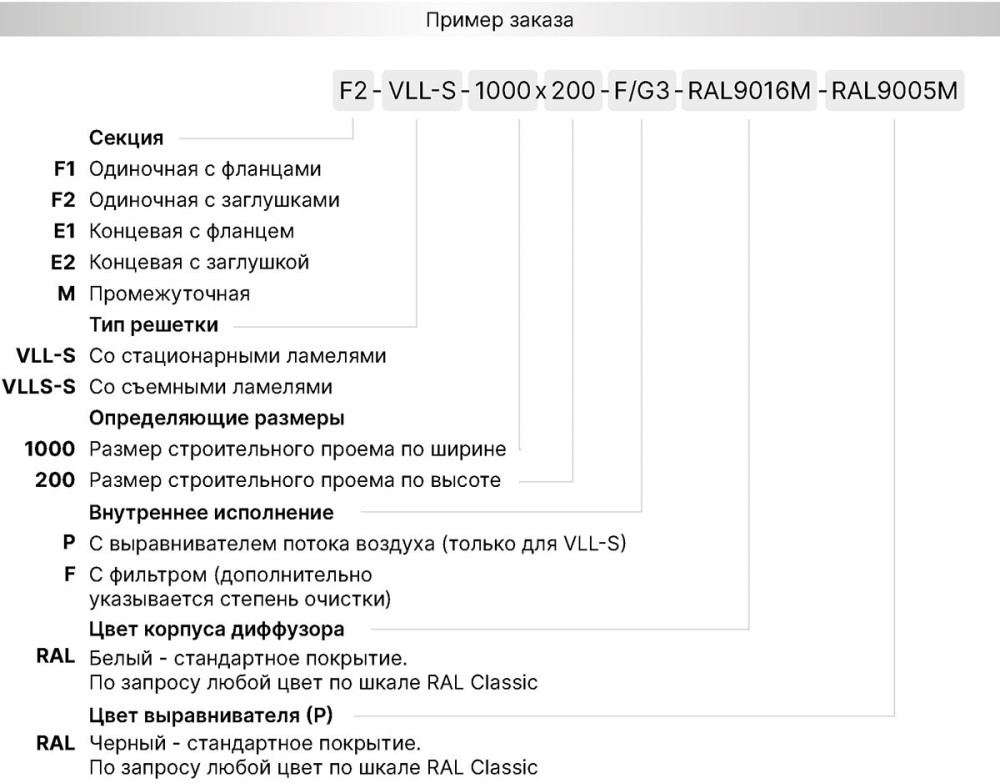

• VLL-S - стационарные ламели, VLLS-S - съемное ламельное полотно.
• любой размер с шагом 1 мм (минимальный – 200х75 мм, максимальный размер цельной решетки –  2000х1000 мм);

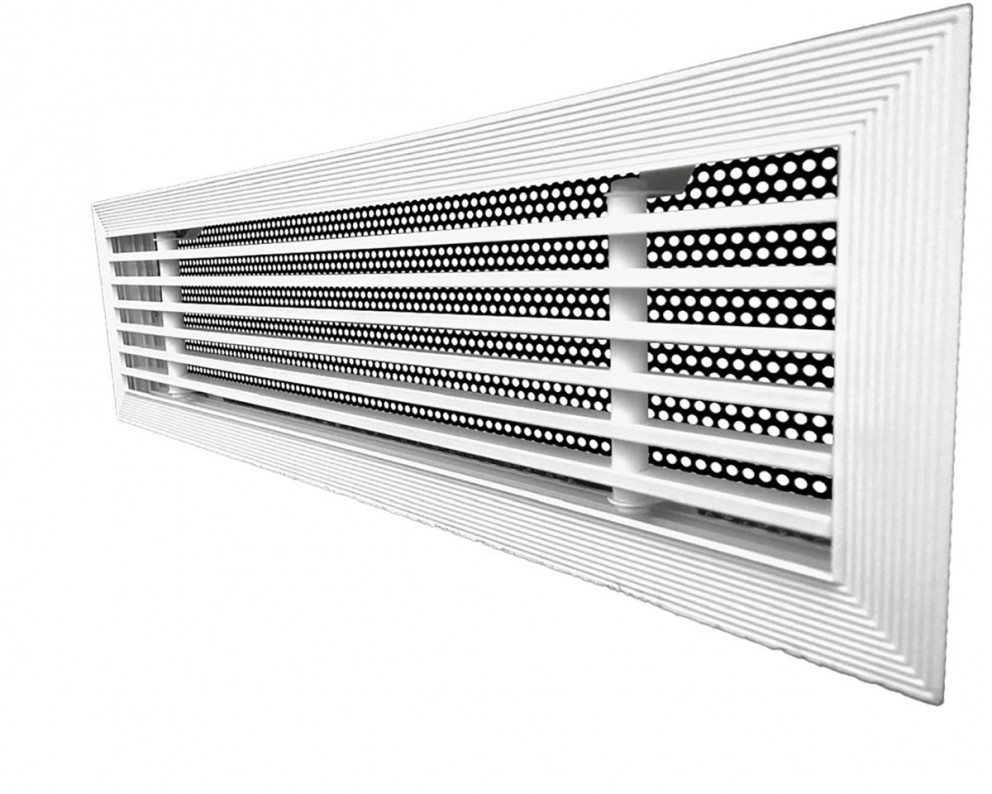

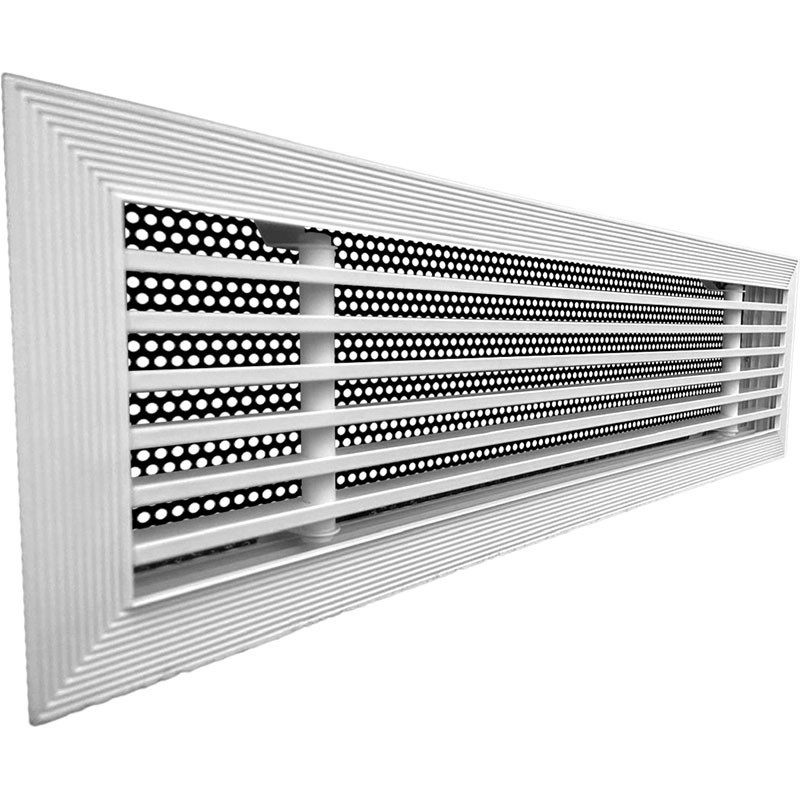

• решетки со съемным полотном VLLS-S могут комплектоваться фильтром по запросу;

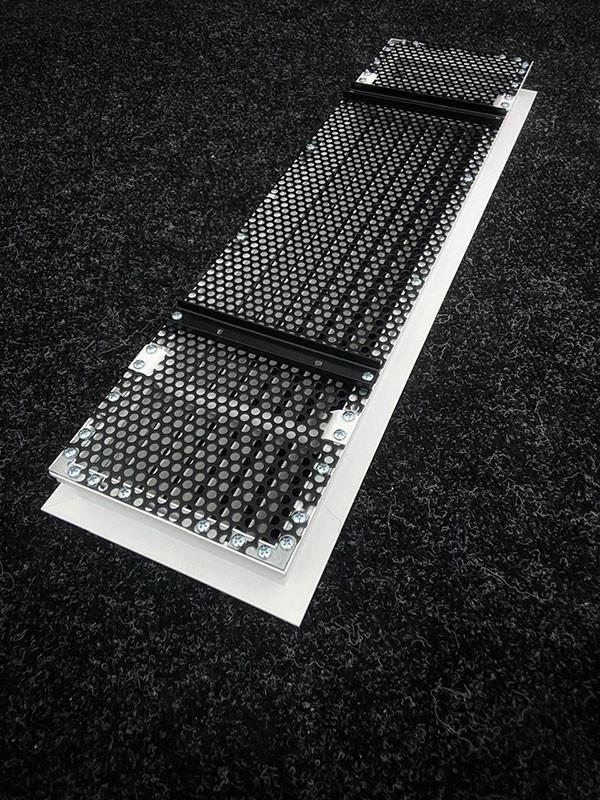

• возможна дополнительная комплектация выравнивателем воздуха;
• минимальный запас запотолочного монтажного пространства - 110 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST;

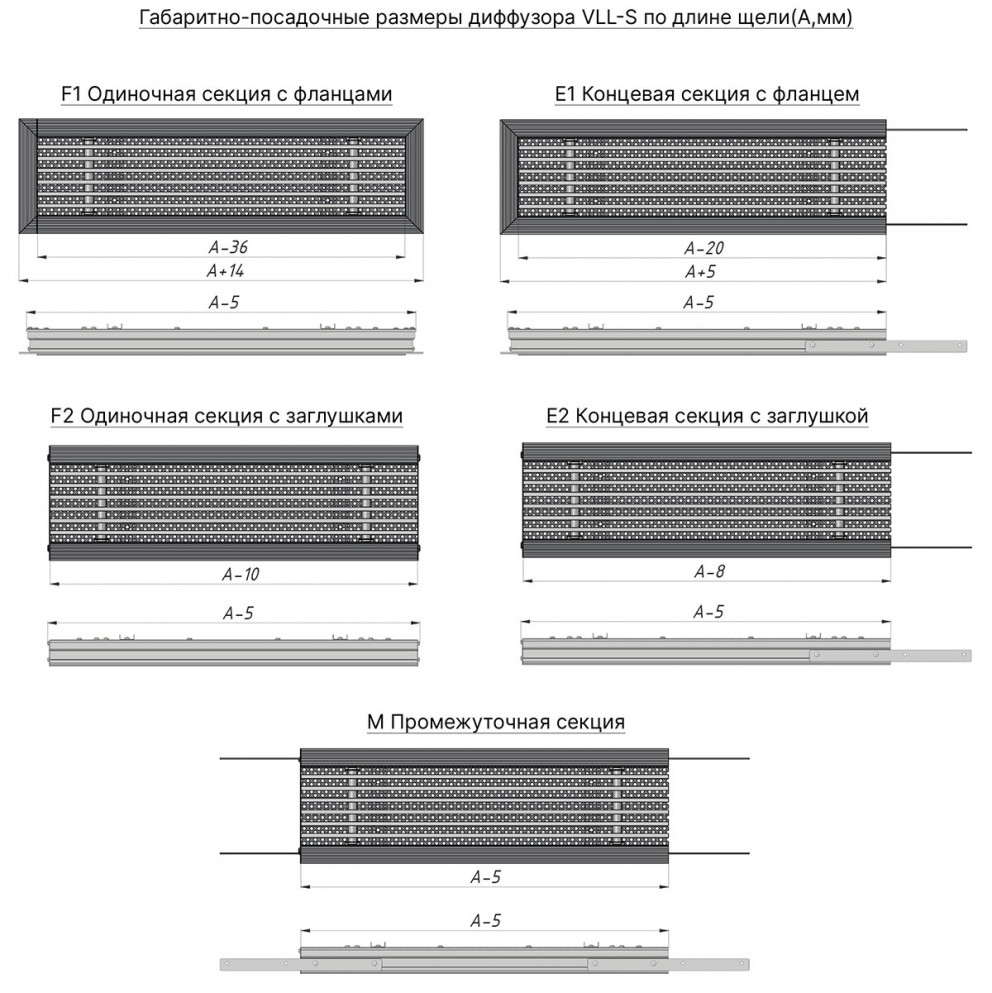

• возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР).
⚠ В комплект с решеткой не входит и заказывается отдельно.

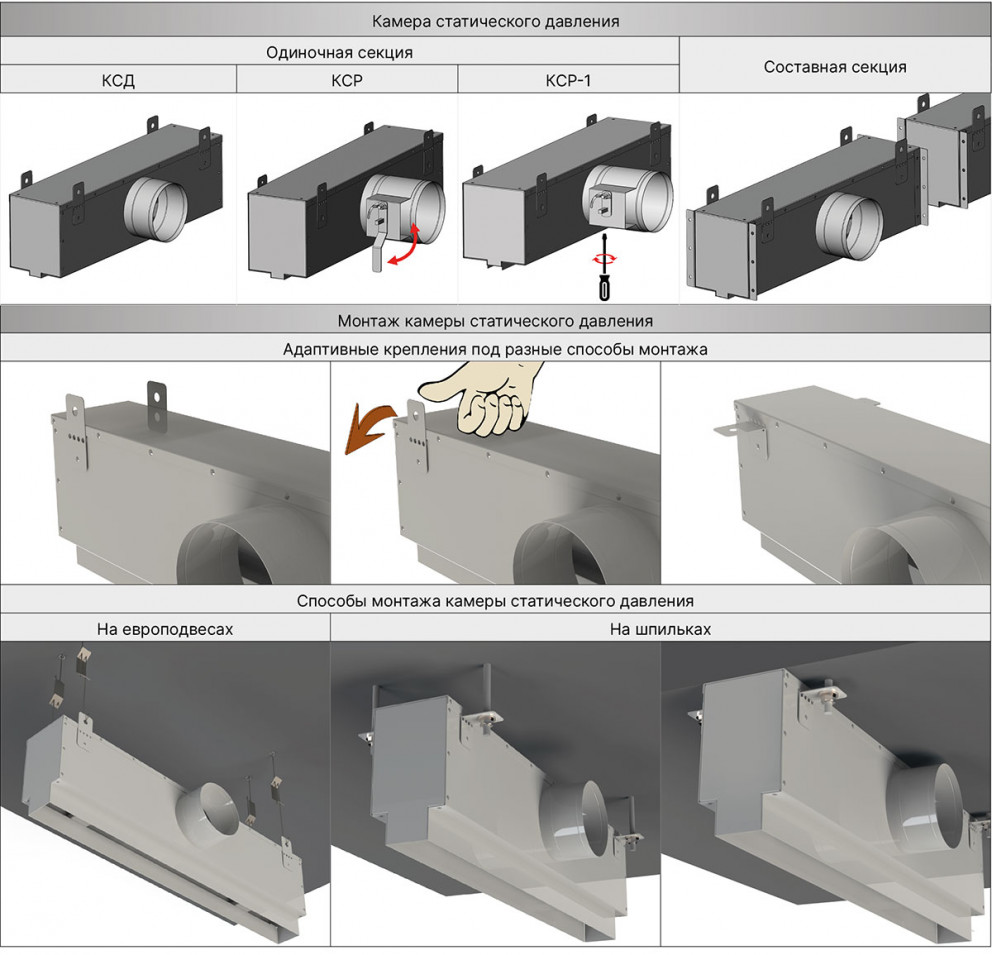

КСД обеспечивает равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

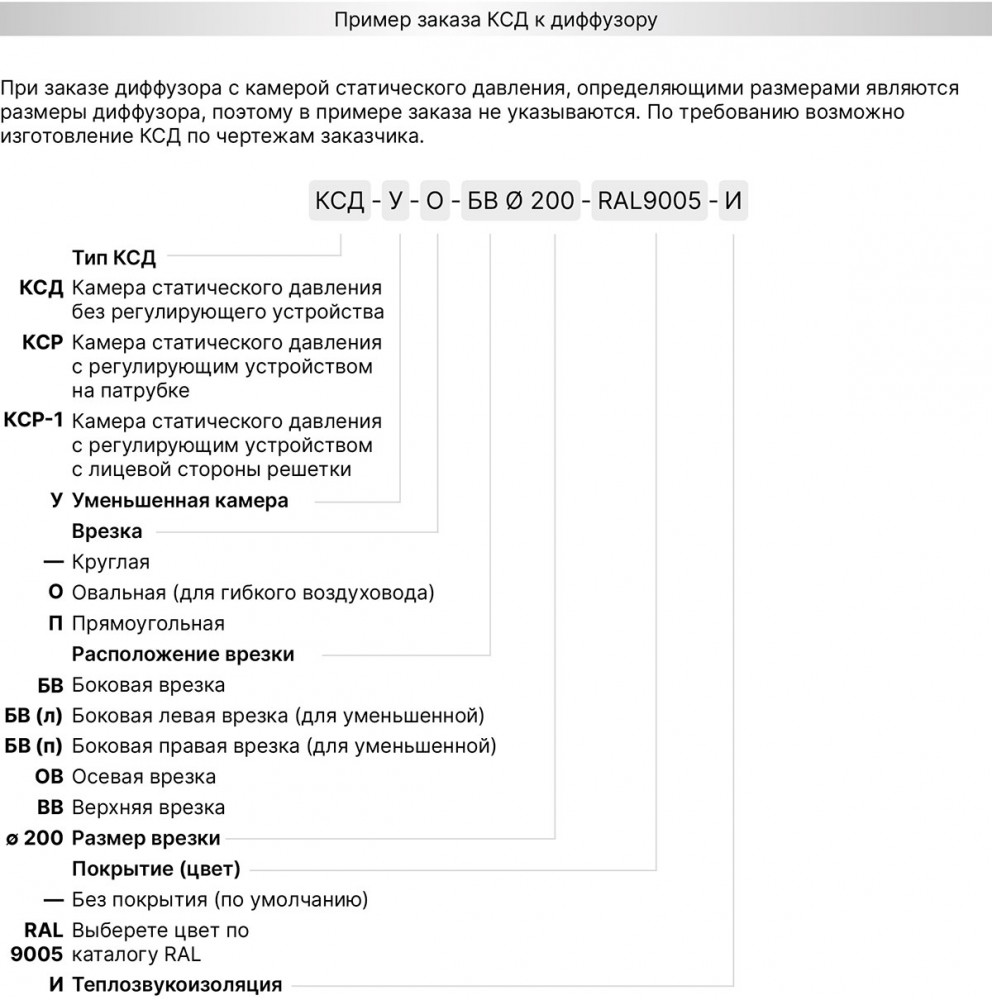

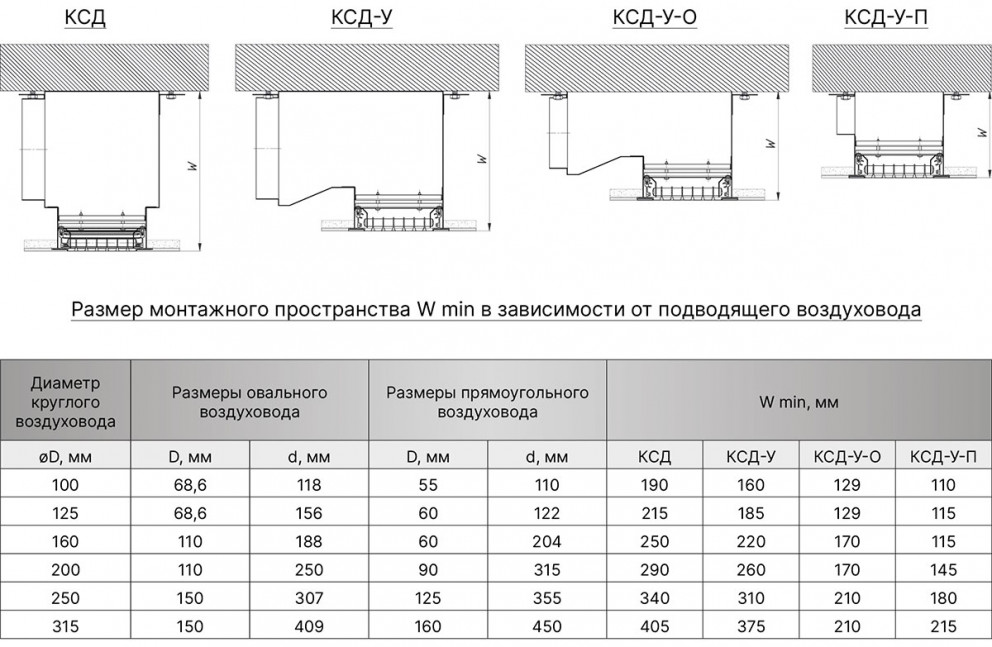

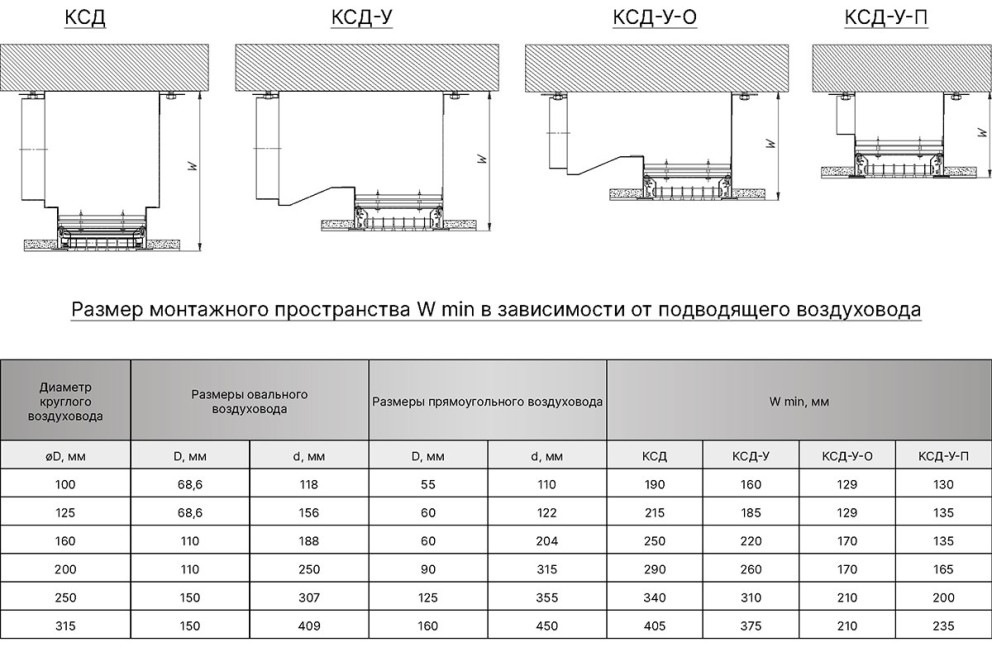

Типы КСД:

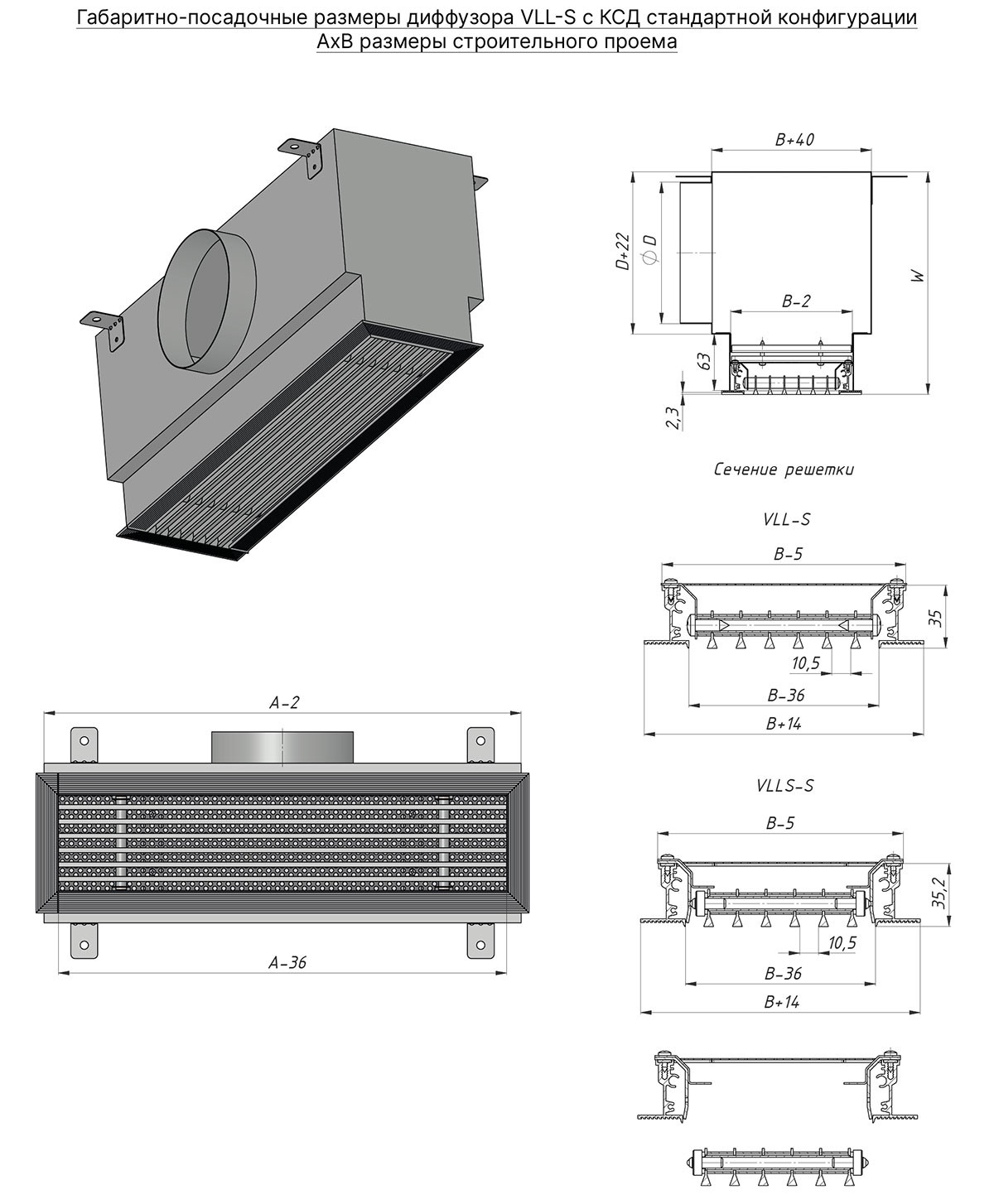

• КСД - стандартная камера с круглой врезкой;

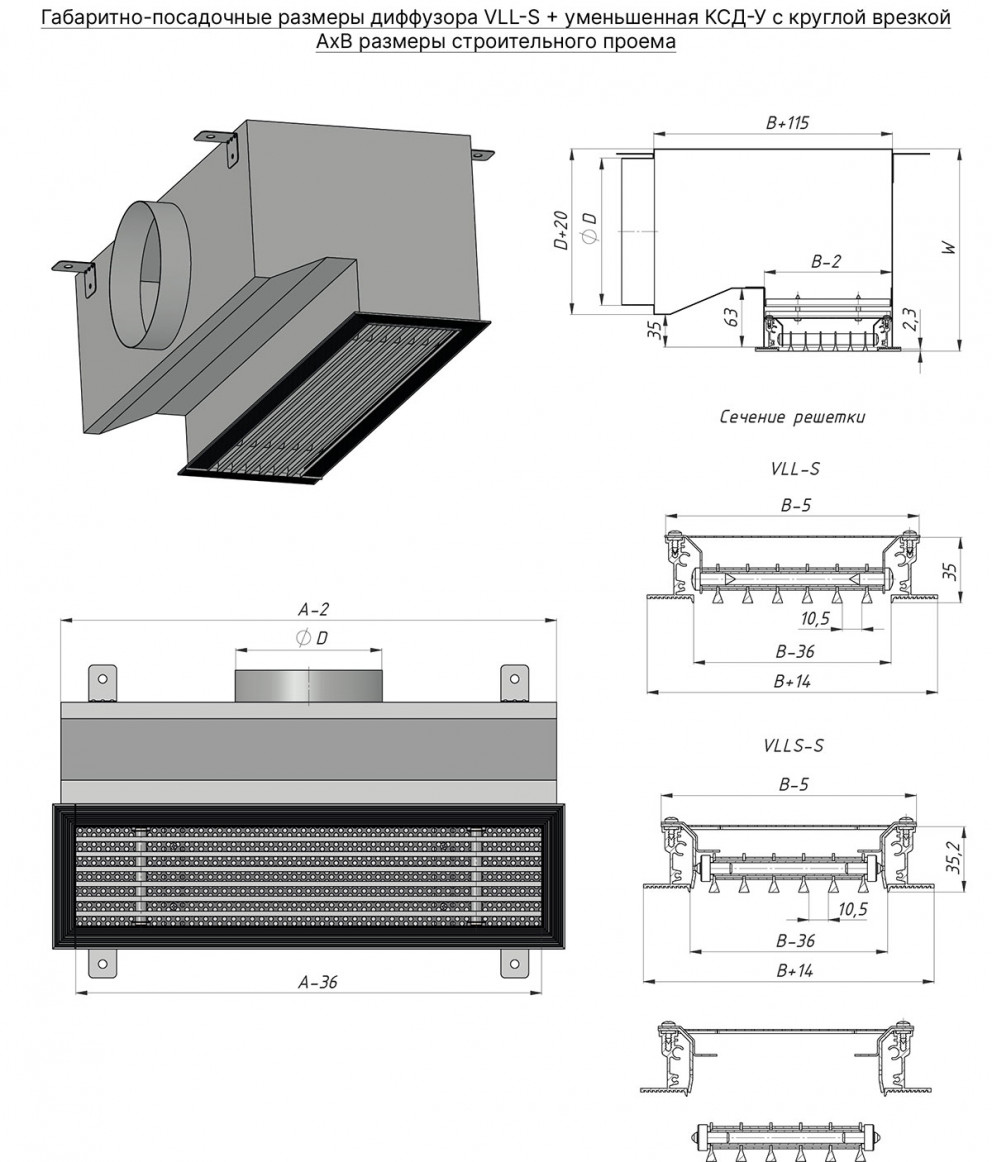

• КСД-У - уменьшенная камера с круглой врезкой;

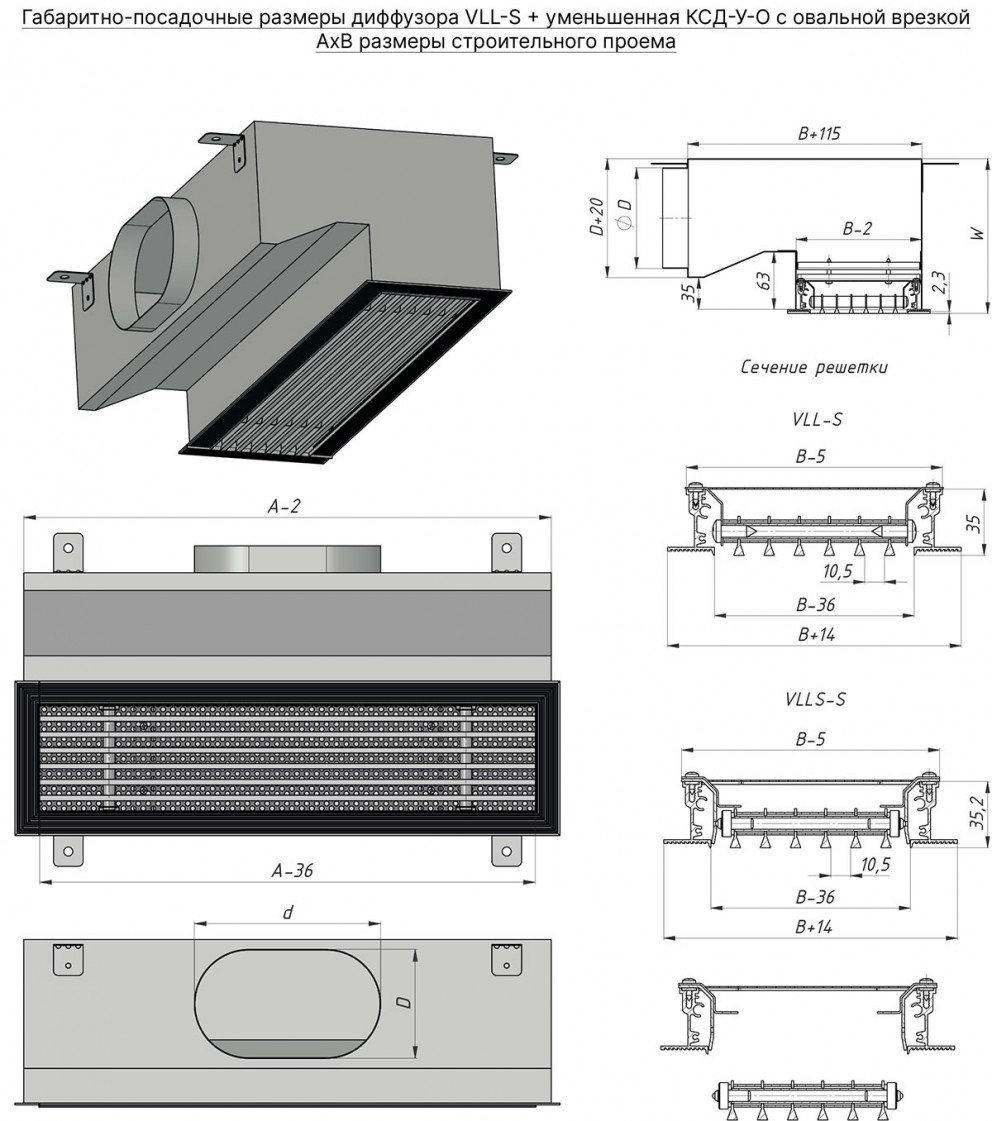

• КСД-У-О - уменьшенная камера с овальной врезкой;

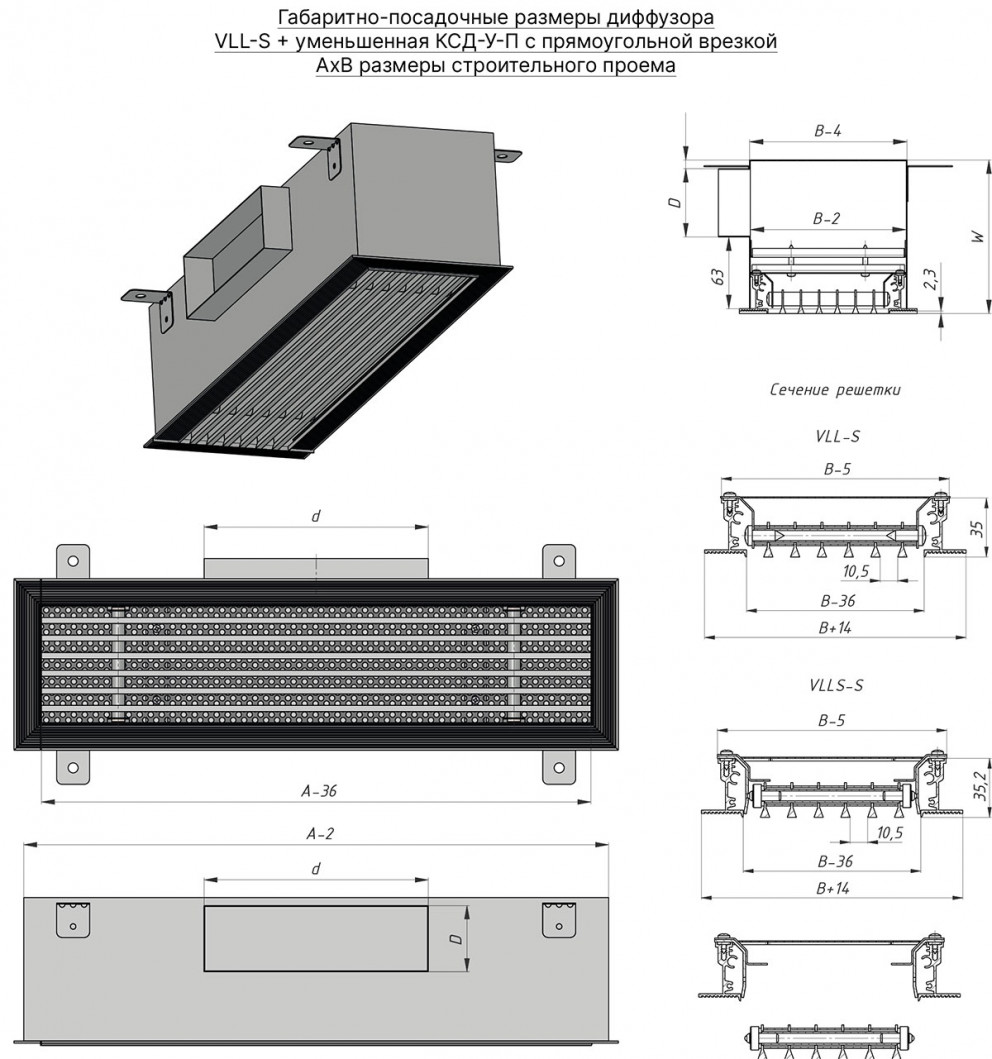

• КСД-У-П - уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
