LF24-S электропривод с возвратной пружиной

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Электропривод с возвратной пружиной
Напряжение питания 24 В
Управление воздушными клапанами площадью до 0,8 м²
Крутящий момент 5 Нм

Номинальное напряжение		24 В=/ 24 В~ 50…60 Гц
Диапазон номинального напряжения		21.6…26.4 B
Потребляемая мощность	при движении	5 Вт
	при удержании	2 Вт
	расчетная мощность	5 ВА
Соединительный кабель двигателя	двигателя	1 м; 2 х 0,75 мм²
	концевого переключателя	1 м; 3 х 0,5 мм²
Вспомогательный переключатель		3(1.5) А, АС 250 В
Крутящий момент	двигателя	Min 5 Нм при ном. напряжении
	пружины	Min 5 Нм
Точки переключения		5°…85°
Направление поворота		Выбирается установкой L/R
Угол поворота		0°…90°
Время поворота	двигателя	70 сек.
	пружины	≤ 20 сек.
Индикация положения		Механическая – указатель
Класс защиты		II (все изолировано)
Степень защиты корпуса		IP 54
Уровень шума		макс. 45 дБ
Температура окружающей среды		-30°…+60° С
Рабочая температура		-30°…+50° С
Влажность		5%…95% без конденсата
Техобслуживание		Не требуется
Срок службы		60 000 циклов
Вес (не более)		1,9 кг

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана
8…16 мм с помощью универсального крепежного хомута и закрепляется с помощью
специального фиксатора. К корпусу клапана электропривод крепится при помощи
универсальной крепежной пластины или на клепку.

Сигнализация положений

Электропривод содержит встроенный переключатель для сигнализации положения створки при углах поворота на 5° или 85°. Промежуточное положение определяется по механическому указателю.

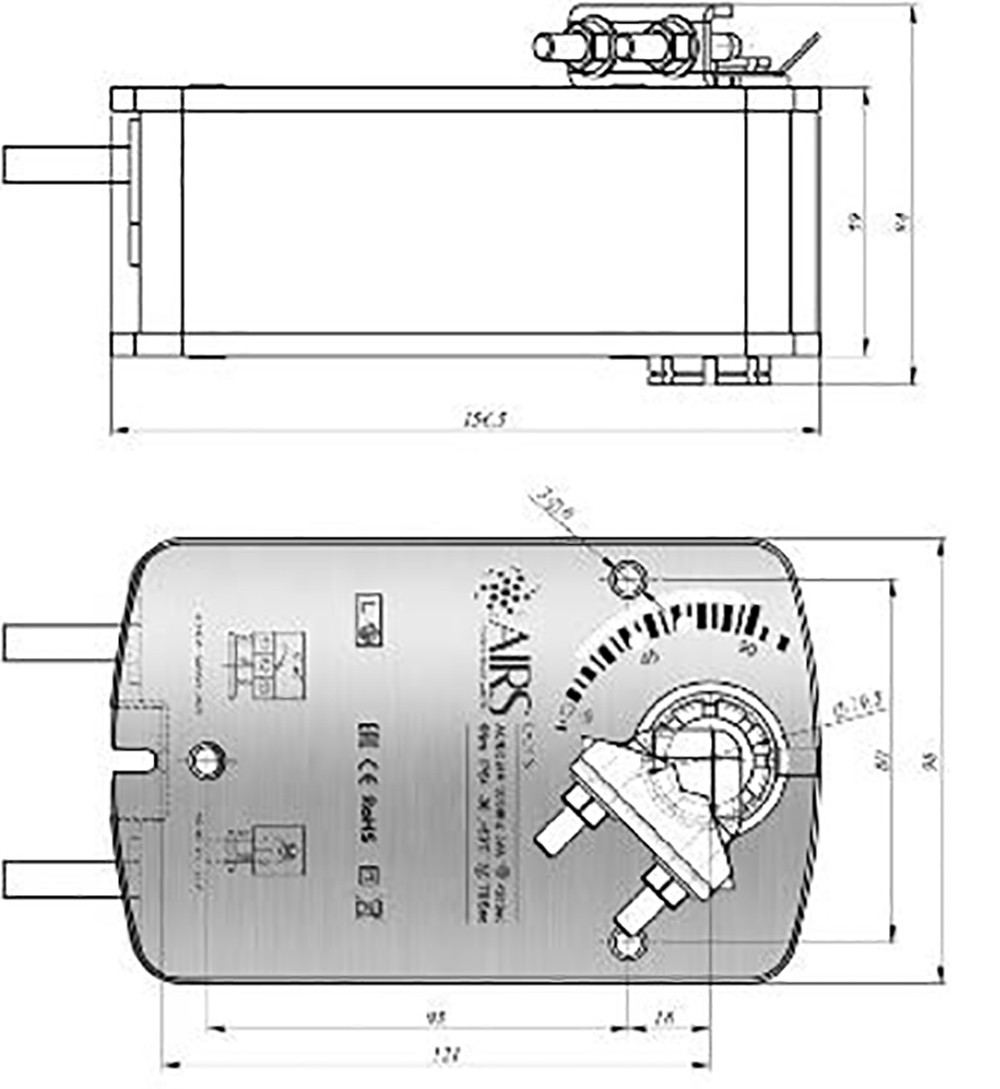

Чертеж
