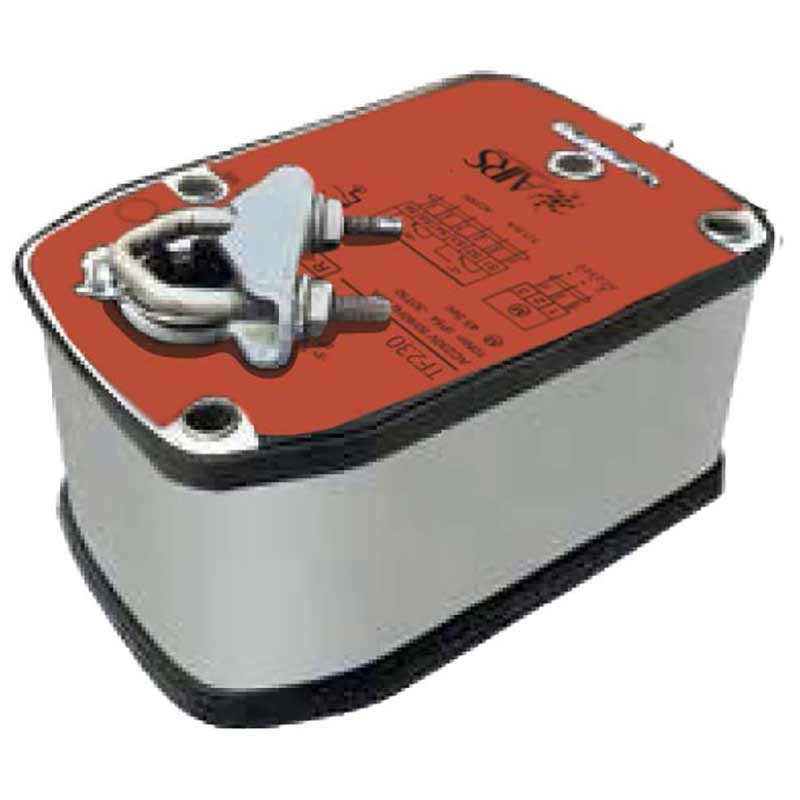

TF230 электропривод с возвратной пружиной

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Электропривод с возвратной пружиной
Напряжение питания 230 В
Управление воздушными клапанами площадью до 0,6 м²
Крутящий момент 3 Нм
Возможно взрывозащищенное исполнение.

Номинальное напряжение		220/230 В~ 50…60 Гц
Диапазон номинального напряжения		198…242 B
Потребляемая мощность	при движении	5 Вт
	при удержании	2 Вт
	расчетная мощность	5 ВА
Соединительный кабель двигателя		1 м; 2 х 0,75 мм²
Крутящий момент	двигателя	Min 3 Нм при ном. напряжении
	пружины	Min 3 Нм
Направление поворота		Выбирается установкой L/R
Угол поворота		0°…90°
Время поворота	двигателя	32 сек.
	пружины	≤ 10 сек.
Индикация положения		Механическая – указатель
Класс защиты		II (двойная изоляция)
Степень защиты корпуса		IP 54
Уровень шума		ниже 62 дБ
Температура окружающей среды		-20°…+50° С
Рабочая температура		-30°…+50° С
Влажность		5%…95% без конденсата
Техобслуживание		Не требуется
Срок службы		60 000 циклов
Вес (не более)		1,9 кг

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 7…12 мм или квадрат 6…9 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на
клепку.

Сигнализация положений

Два регулируемых вспомогательных переключателя поставляются по запросу. Промежуточное положение определяется по механическому указателю.

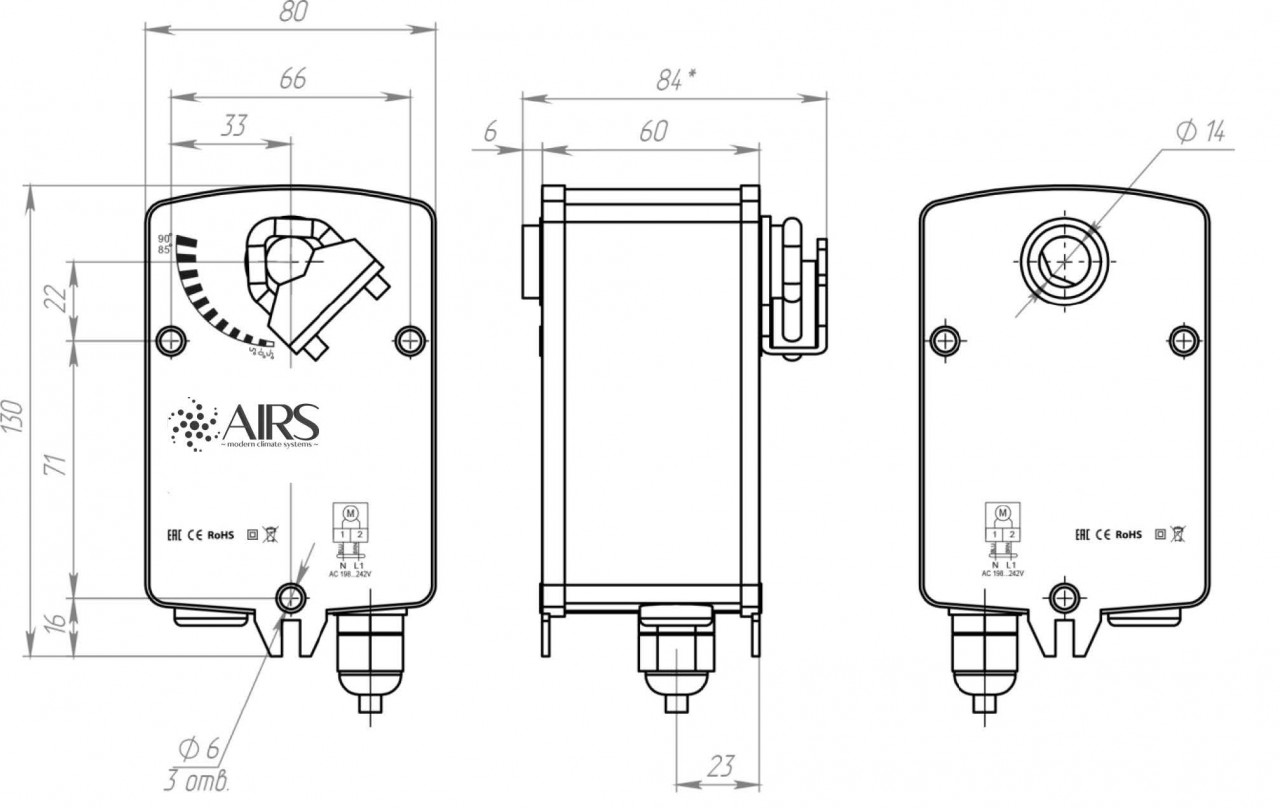

Чертеж
