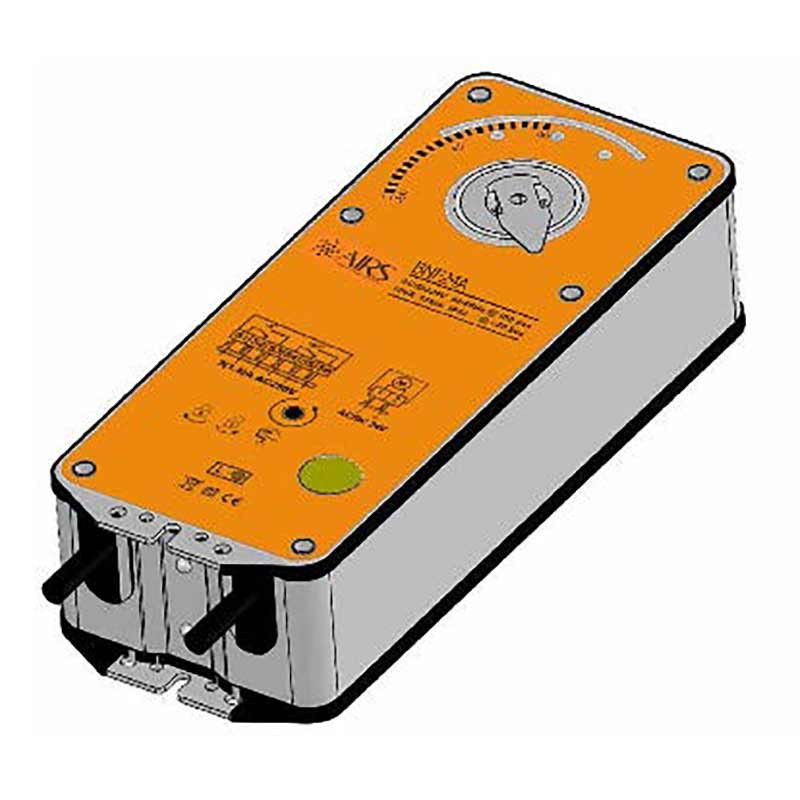

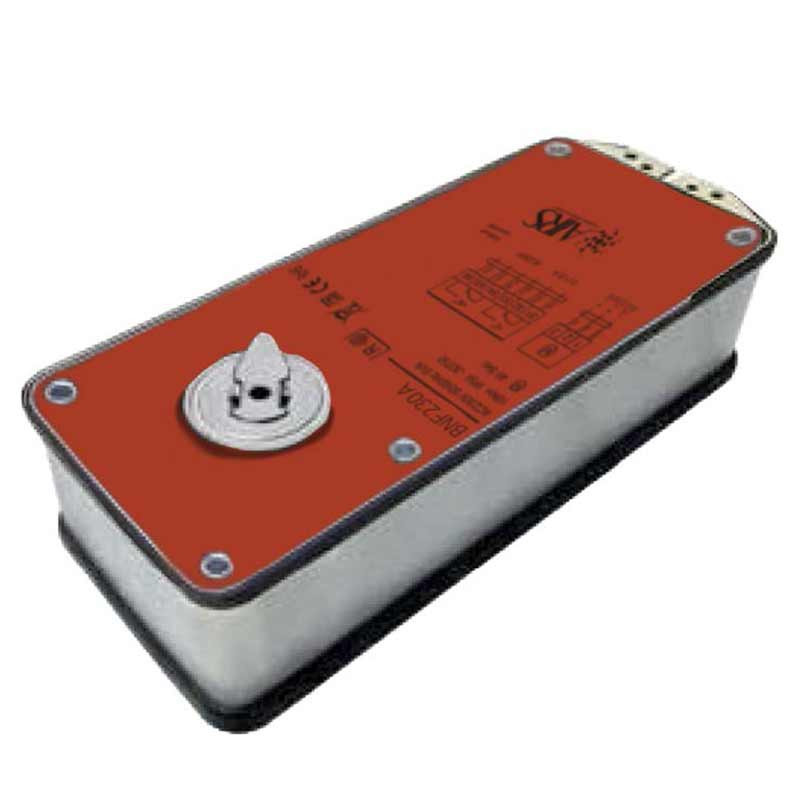

BNF24A электропривод с возвратной пружиной

BNF24A – электропривод с возвратной пружиной для систем противопожарной вентиляции

Технические характеристики и назначение

Электропривод BNF24A с возвратной пружиной предназначен для автоматического управления огнезадерживающими клапанами и клапанами дымоудаления в системах вентиляции и противопожарной защиты. Устройство соответствует требованиям нормативных документов по пожарной безопасности.

Основные параметры электропривода:

• Тип: электромеханический с возвратной пружиной
• Рабочее напряжение: 24 В постоянного тока
• Крутящий момент: 10 Н·м
• Максимальная площадь клапана: 2 м²
• Тип вала: квадратный 12 мм

Конструкция и принцип работы

BNF24A оснащен возвратной пружиной, которая обеспечивает автоматическое возвращение клапана в исходное положение при отключении питания. В конструкции предусмотрены:

• Два концевых переключателя (5° и 80°)
• Механический указатель положения
• Система ручного управления с ключом

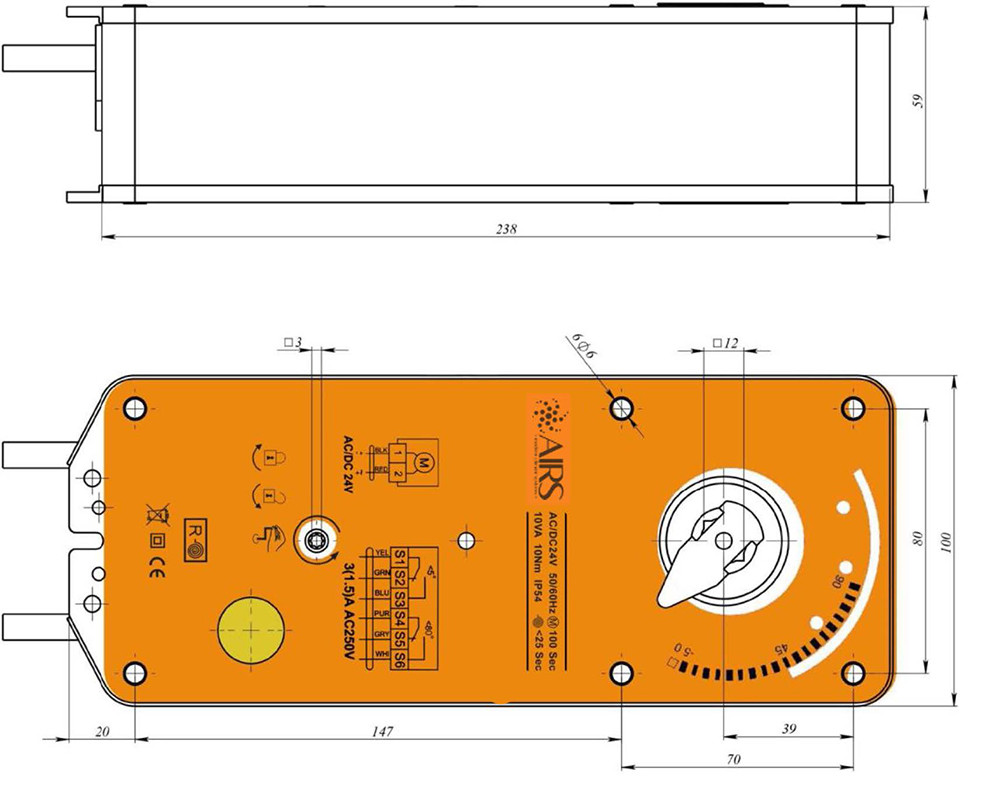

• Крепежные отверстия Ø6 мм

При подаче напряжения 24 В привод перемещает створку клапана в рабочее положение, одновременно взводя возвратную пружину. При отключении питания пружина возвращает механизм в исходное состояние.

Важно: перед монтажом необходимо проверить соответствие напряжения питания и убедиться в свободном ходе створки клапана. Несоответствие параметров может привести к некорректной работе системы.

Монтаж и эксплуатация

Электропривод BNF24A устанавливается непосредственно на клапан через крепежные отверстия. Монтаж требует:

1. Совмещения квадратного вала привода с валом клапана
2. Фиксации устройства болтами через предусмотренные отверстия
3. Проверки свободного хода механизма

Взрывозащищенное исполнение (при заказе соответствующей модификации) позволяет использовать привод на объектах с повышенными требованиями к безопасности. Ручное управление осуществляется штатным ключом из комплекта поставки.
