BF230A-T электропривод с возвратной пружиной

BF230A-T электропривод с возвратной пружиной для противопожарных клапанов

Электропривод BF230A-T представляет собой специализированное решение для управления огнезадерживающими клапанами и клапанами дымоудаления в системах противопожарной вентиляции. Устройство обеспечивает надежное позиционирование створок клапанов площадью до 3 м² при напряжении питания 230 В.

Технические характеристики и параметры

Основные рабочие параметры электропривода BF230A-T:

• Напряжение питания: 230 В переменного тока
• Номинальный крутящий момент: 15 Нм
• Максимальная площадь управляемого клапана: 3 м²
• Размер приводного вала: 12 мм (квадратный)
• Терморазмыкающее устройство с температурой срабатывания 72°С

Конструкция и принцип работы

Электропривод BF230A-T оснащен возвратной пружиной и терморазмыкающим устройством (ТРУ), обеспечивающим автоматическое закрытие клапана при пожаре. Устройство поддерживает ручное управление и сигнализацию положений.

Конструктивные особенности:

• Возвратная пружина для аварийного закрытия
• Два встроенных переключателя для сигнализации положений (5° и 80°)
• Терморазмыкающее устройство с кнопкой проверки
• Механический указатель промежуточных положений

Электропривод BF230A-T с крутящим моментом 15 Нм и терморазмыкающим устройством обеспечивает надежное управление противопожарными клапанами, гарантируя их автоматическое закрытие при пожаре - критически важное решение для систем противопожарной вентиляции.

Монтаж и эксплуатация

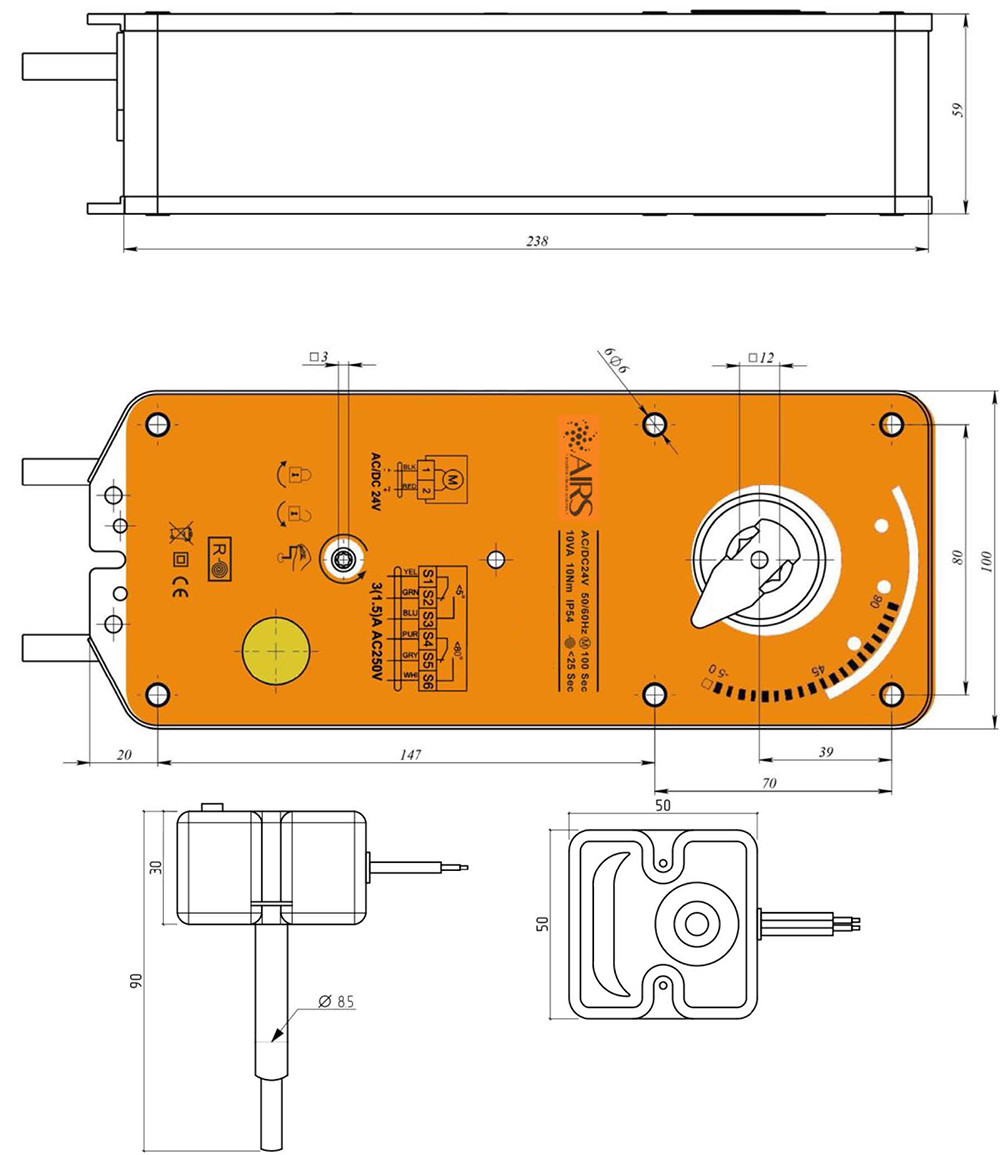

Устройство монтируется на клапан через крепежные отверстия ø6 мм и предназначено для работы с квадратным приводным валом 12 мм. Терморазмыкающее устройство срабатывает при 72°С, размыкая цепь и активируя возврат клапана в охранное положение, при этом допускает многократное использование без прямого огневого воздействия.

Электропривод BF230A-T предназначен для использования в системах противопожарной вентиляции промышленных и гражданских зданий, включая объекты с повышенными требованиями к безопасности (во взрывозащищенном исполнении). Наличие кнопки проверки работоспособности ТРУ значительно упрощает проведение периодического технического обслуживания.
