Ячеистая вентиляционная решетка СВР-45 с косыми сотами

Ячеистая вентиляционная решетка СВР-45 с косыми сотами

Вентиляционная решетка СВР-45 с косыми сотами представляет собой специализированное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха. Ее конструкция обеспечивает направленное распределение воздушного потока под углом 45° от нормали.

Конструктивные особенности

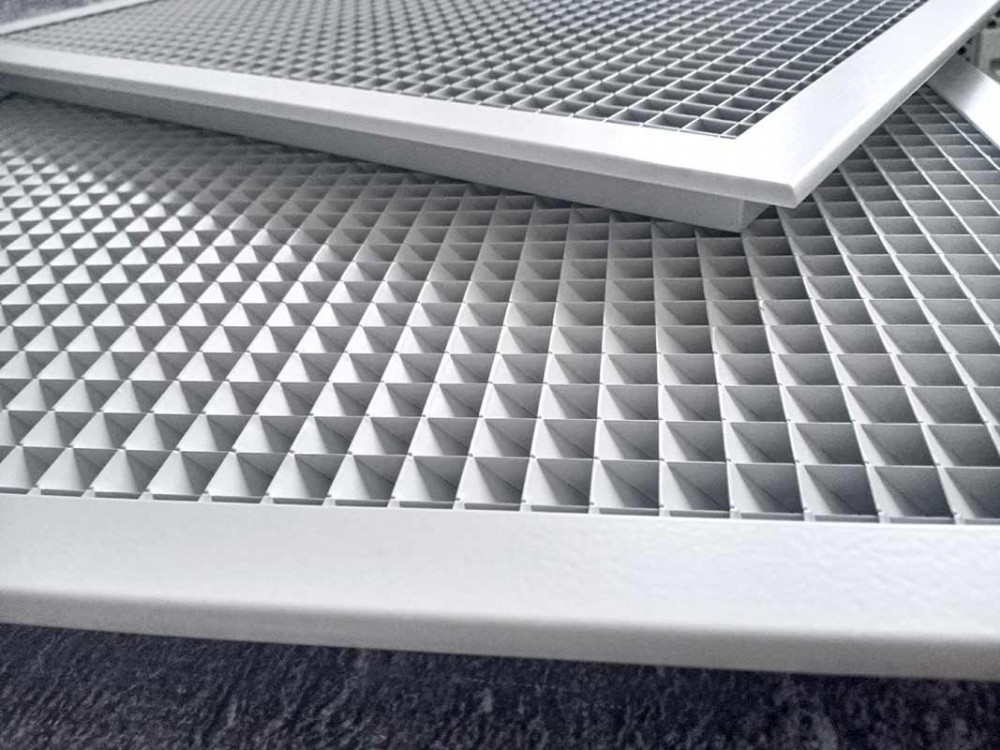

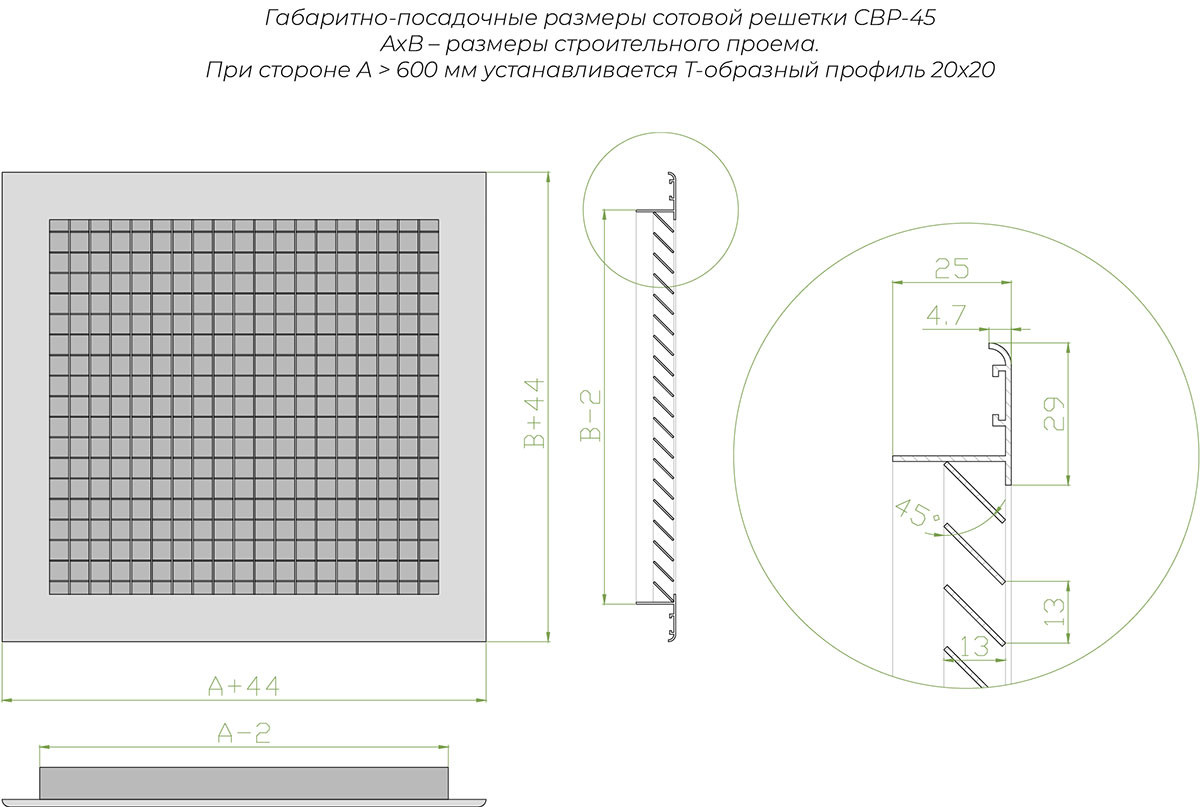

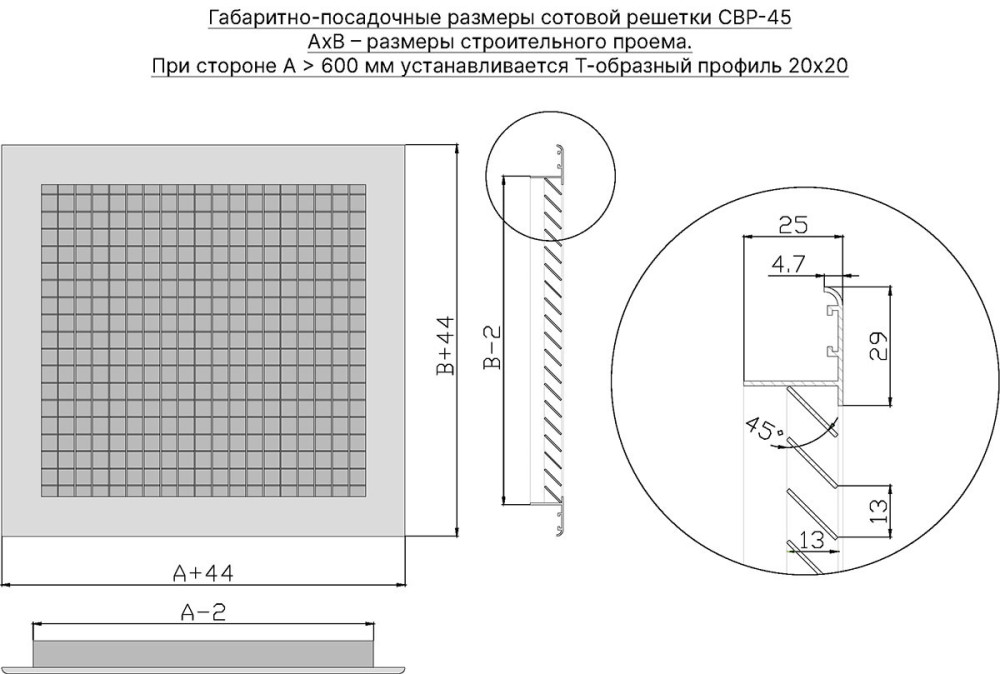

Решетка СВР-45 состоит из алюминиевой рамки и ячеистой вставки с уникальной геометрией сот:

• Размер ячеек: 13×13 мм

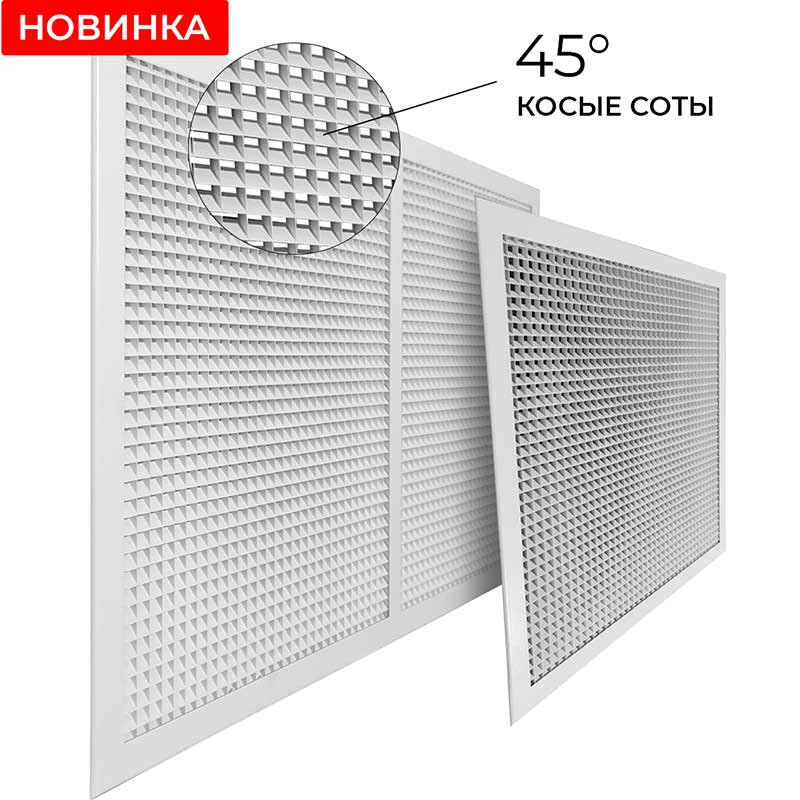

• Угол отклонения воздушного потока: 45°
• Коэффициент живого сечения: 0,58
• Материал: алюминиевый профиль АДЗ1 (ГОСТ 22233-2001)
• Стандартное покрытие: порошковая краска RAL 9016

Технические параметры и варианты исполнения

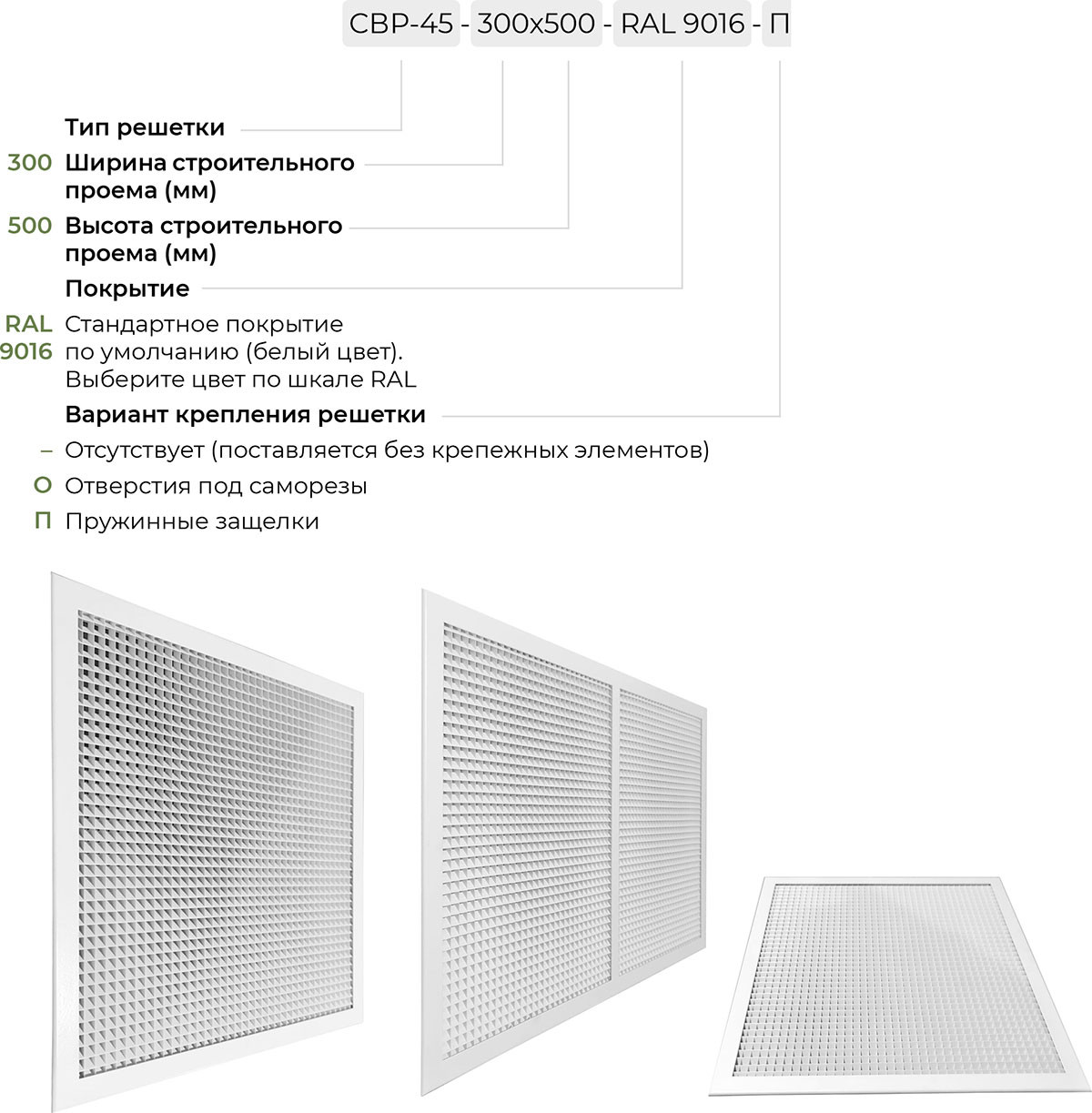

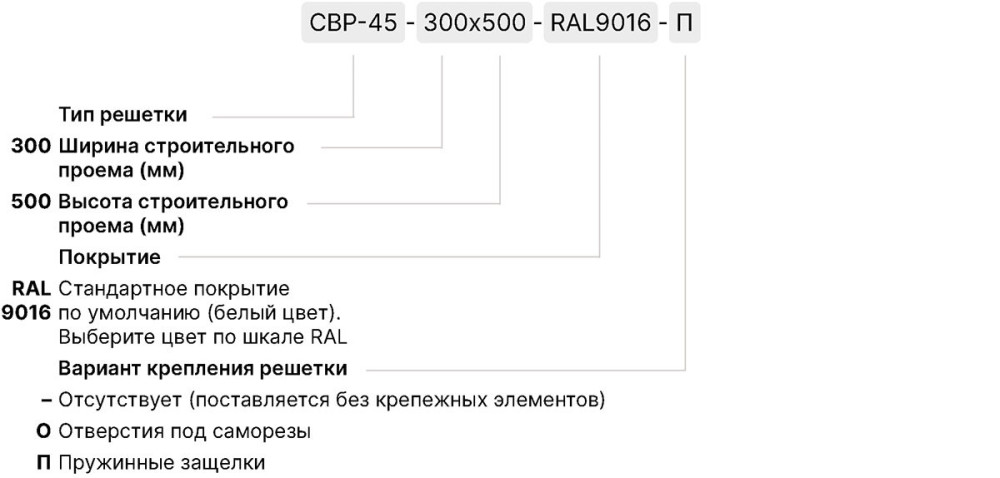

Решетка СВР-45 предлагается в различных вариантах исполнения:

• Стандартные типоразмеры от 100×100 мм до 1200×1200 мм
• Возможность изготовления нестандартных размеров с шагом 1 мм
• Варианты крепления: саморезами или пружинной защелкой
• Дополнительные цвета покрытия по шкале RAL

Решетка СВР-45 с косыми сотами обеспечивает направленное распределение воздушного потока под углом 45°, что делает ее идеальным решением для систем вентиляции, требующих точного контроля направления воздушных масс.

Область применения и монтаж

Решетка СВР-45 предназначена для монтажа в воздуховоды и строительные проемы в помещениях различного назначения. Особенности монтажа включают:

• Возможность скрытого монтажа с пружинной защелкой
• Винтовое крепление через отверстия на лицевой стороне рамки
• Универсальность установки в различных типах помещений

Алюминиевая конструкция обеспечивает долговечность и устойчивость к коррозии, а порошковое покрытие гарантирует сохранение внешнего вида в течение длительного срока эксплуатации. Решетка СВР-45 сочетает функциональность направленного воздухораспределения с эстетичным современным дизайном.
