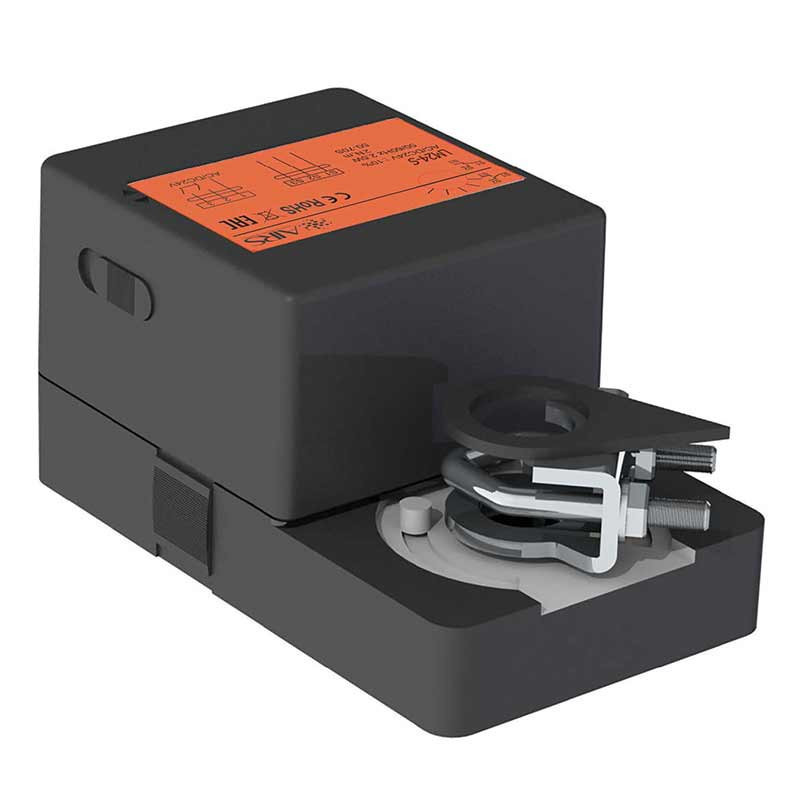

LM24-S электропривод без возвратной пружины

LM24-S электропривод без возвратной пружины для систем вентиляции

Электропривод LM24-S предназначен для автоматического управления воздушными клапанами в системах общеобменной вентиляции промышленных и гражданских зданий. Устройство обеспечивает надежное позиционирование створок клапанов площадью до 0,8 м² при напряжении питания 24 В.

Технические характеристики и параметры

Основные рабочие параметры электропривода LM24-S:

• Напряжение питания: 24 В постоянного/переменного тока
• Номинальный крутящий момент: 4 Нм
• Максимальная площадь управляемого клапана: 0,8 м²
• Диаметр вала клапана: 6-16 мм (круглый) или 5-12 мм (квадратный)
• Встроенный микропереключатель контроля положений

Конструкция и принцип работы

Электропривод LM24-S отличается отсутствием возвратного механизма, что позволяет сохранять последнее положение клапана при отключении питания. Устройство поддерживает 2-х и 3-х позиционное управление с возможностью изменения направления вращения.

Конструктивные особенности:

• Универсальное крепление для различных типов валов
• Механический указатель промежуточных положений
• Регулируемый концевой выключатель (5° или 85°)
• Система ручного управления с разъединением редуктора

Электропривод LM24-S с увеличенным крутящим моментом 4 Нм обеспечивает надежное управление вентиляционными клапанами средних размеров, сохраняя положение при отключении питания - оптимальное решение для систем общеобменной вентиляции.

Монтаж и эксплуатация

Устройство монтируется непосредственно на вал клапана с использованием универсального крепежного устройства. Возможны два варианта крепления к корпусу: через универсальную пластину или непосредственно на корпус клапана. Для ручного управления предусмотрен специальный рычаг на корпусе.

Электропривод LM24-S совместим с большинством стандартных воздушных клапанов и может использоваться в системах вентиляции административных зданий, производственных помещений и других объектов, где требуется надежное управление клапанами среднего размера без функции автоматического возврата.
