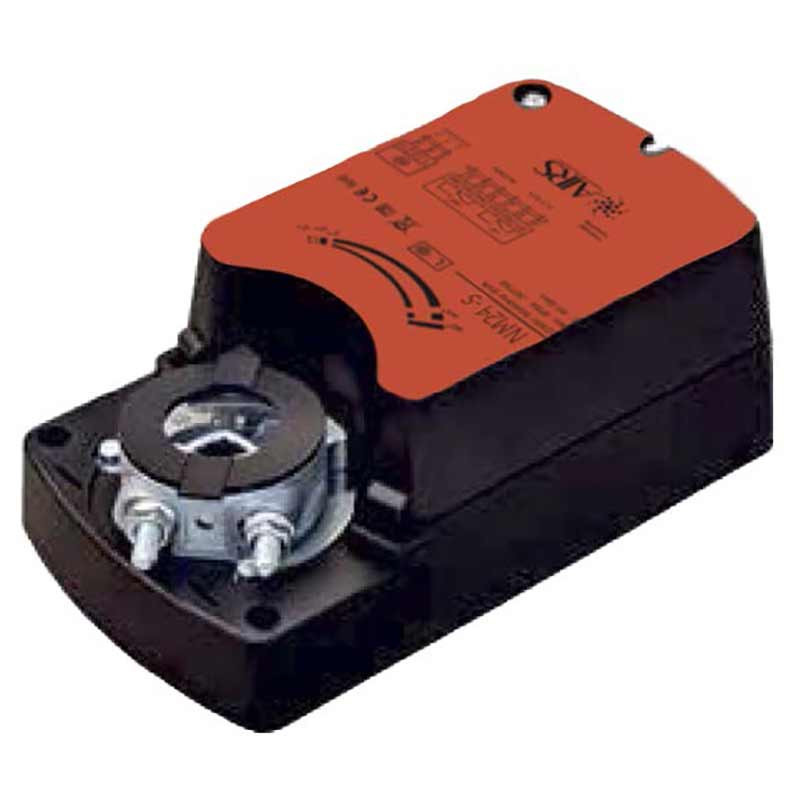

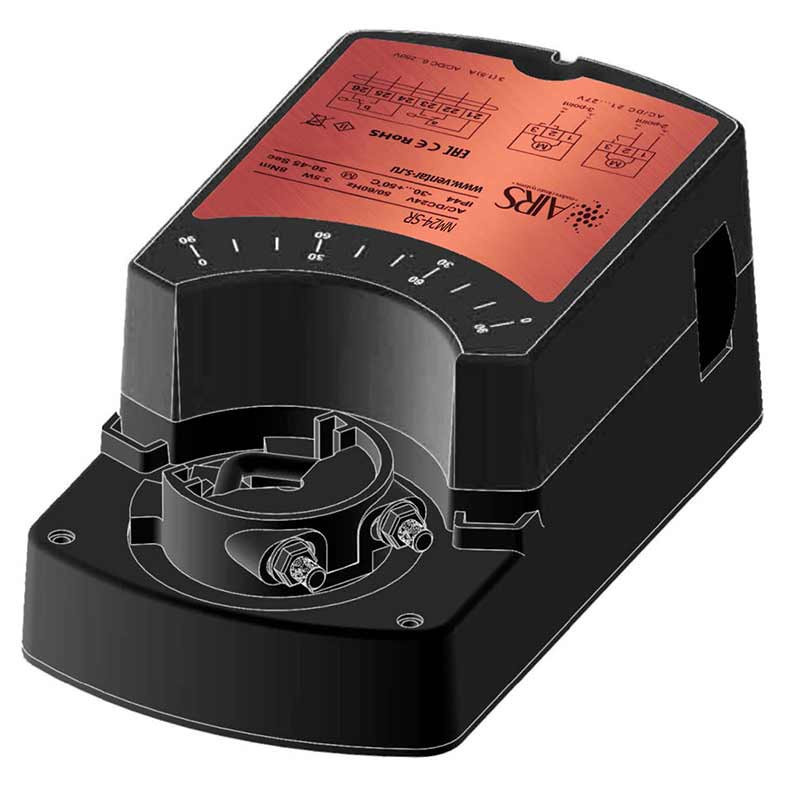

NM24-SR электропривод без возвратной пружины

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Управление аналоговое (пропорциональное).
Напряжение питания 24 В, управление 0(2)…10В, 0(4)…20мА
Управление воздушными клапанами площадью до 1,5 м²
Крутящий момент 8 Нм
Возможно взрывозащищенное исполнение.

Номинальное напряжение		24 В=/ 24 В~
Диапазон рабочего напряжения		0(2)…10В=, 0(4)…20мА
Потребляемая мощность	при движении	3.5 Вт
	в покое	0,7 Вт
Крутящий момент		8 Нм
Угол поворота		0°…90°
Время поворота		30-45 сек.
Индикация положения		Механическая – указатель
Класс защиты		III (все изолировано)
Степень защиты корпуса		IP 54
Уровень шума		макс. 45 дБ
Температура окружающей среды		-30°…+60° С
Рабочая температура		-30°…+50° С
Влажность		5%…95% без конденсата
Техобслуживание		Не требуется
Срок службы		60 000 циклов
Вес (не более)		1,3 кг

Принцип действия

При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» – по часовой стрелке; «OFF» – против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» – 0…10В или 0…20мА; «OFF» – 2…10В или 4…20мА.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений

Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.

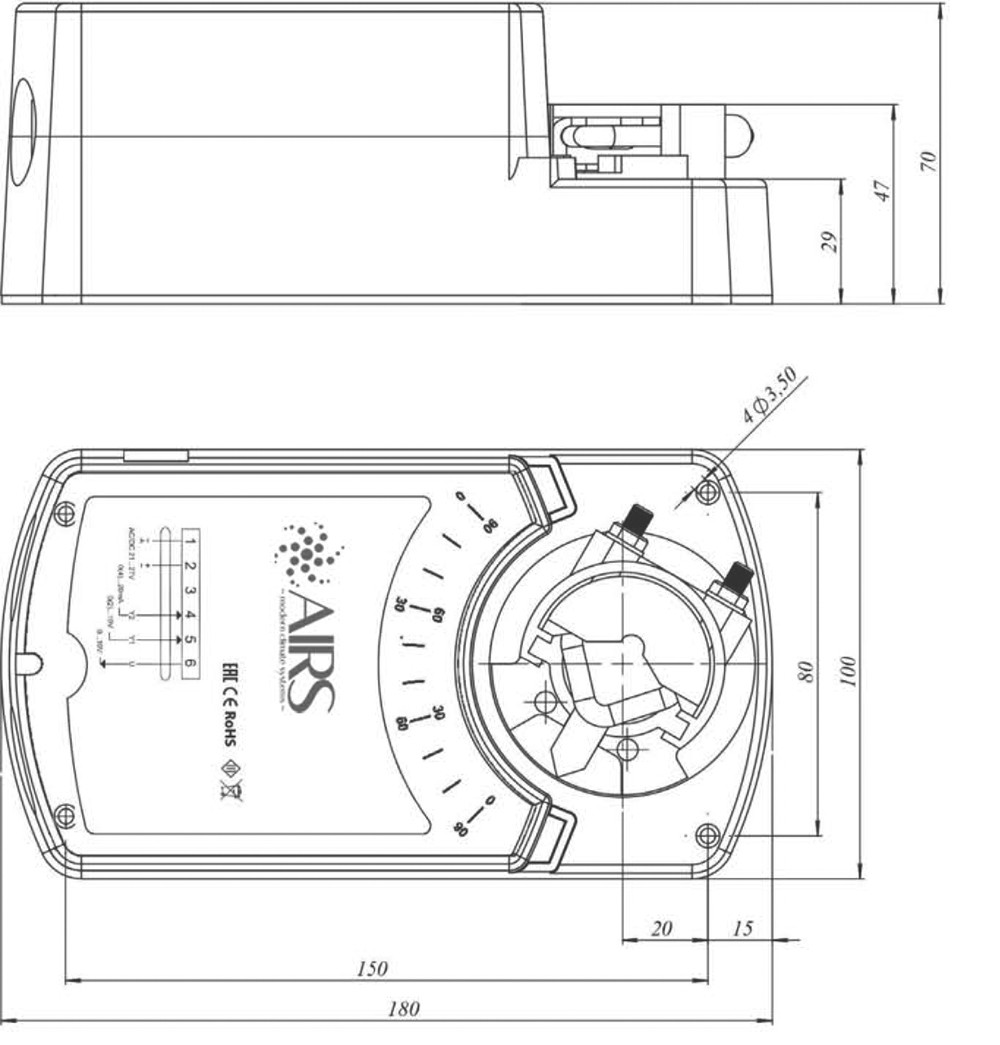

Чертеж
