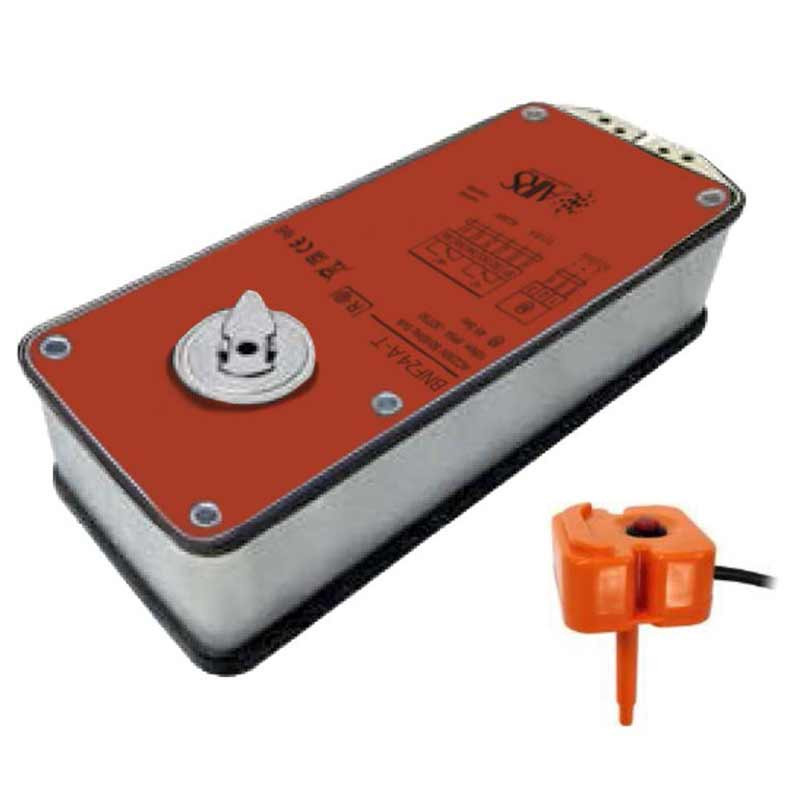

BNF24A-T электропривод с возвратной пружиной

4.8

5 отзывов

Артикул: 247

Поделиться списком

Вконтакте

Почта

Описание

Тип: электропривод с возвратной пружиной
Напряжение питания: 24 В
Крутящий момент: 10 Нм
Температурный диапазон: -30°…+60° С
Безопасность: степень защиты IP 54
Срок службы: 60 000 циклов

Все описание

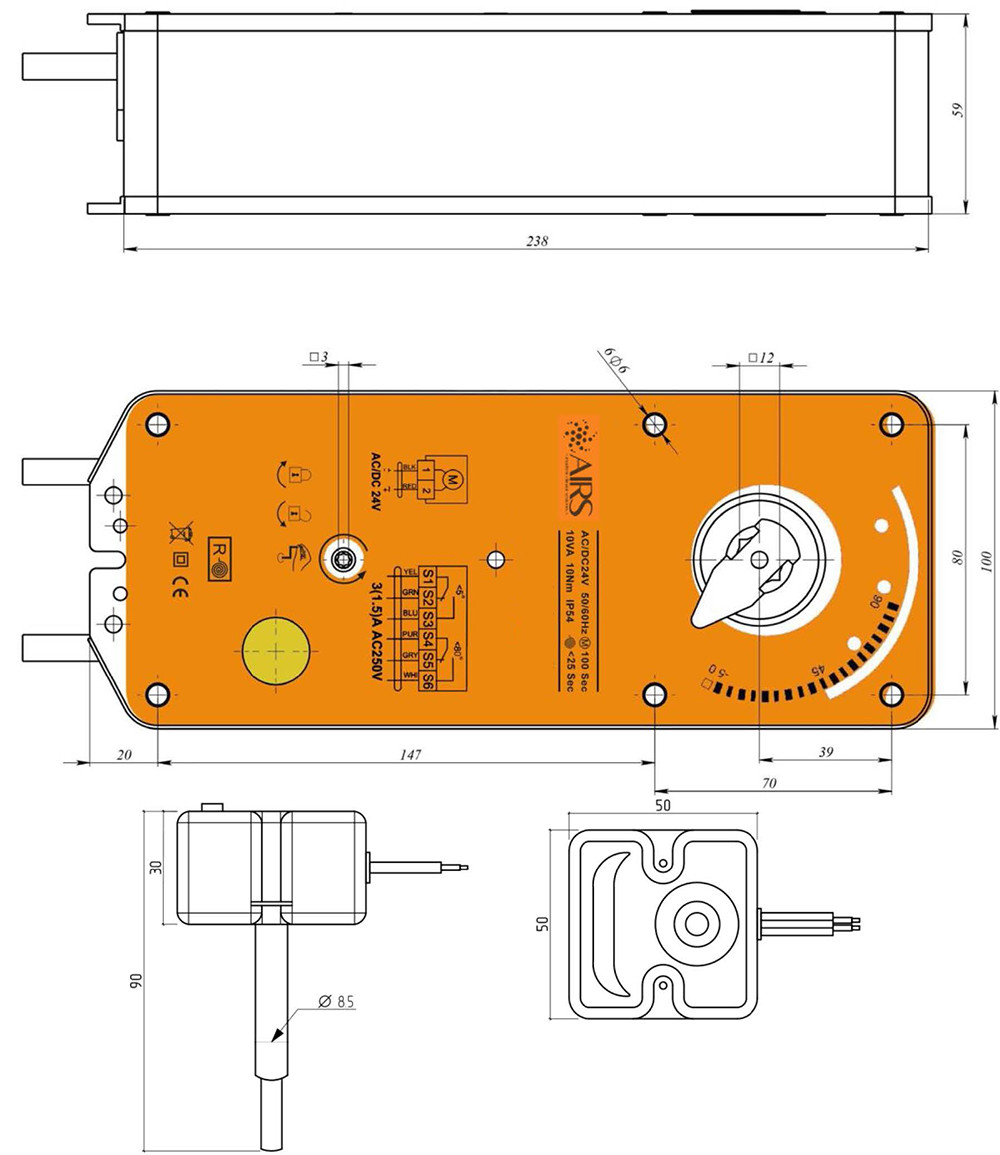

Размеры BNF24A-T электропривод с возвратной пружиной

Дополнительно

11 184

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Отзывы
Доставка и оплата

Скачать описание

BNF24A-T – электропривод с возвратной пружиной и терморазмыкающим устройством

Технические параметры и назначение

Электропривод BNF24A-T с возвратной пружиной и терморазмыкающим устройством (ТРУ) предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления в системах вентиляции, кондиционирования и противопожарной защиты. Устройство соответствует требованиям пожарной безопасности и нормативных документов.

Ключевые характеристики:

Тип: электромеханический с возвратной пружиной
Рабочее напряжение: 24 В постоянного тока
Крутящий момент: 10 Н·м
Максимальная площадь клапана: 2 м²
Температура срабатывания ТРУ: 72°C
Тип вала: квадратный 12 мм

Конструктивные особенности и принцип работы

BNF24A-T оснащен терморазмыкающим устройством (ТРУ), которое срабатывает при температуре 72°C, размыкая цепь и возвращая привод в охранное положение. Конструкция включает:

Два концевых переключателя (5° и 80°)
Механический указатель положения
Кнопку ручной проверки ТРУ
Систему ручного управления с ключом
Крепежные отверстия Ø6 мм

Терморазмыкающее устройство выполняет функцию дублирующего действия и может использоваться многократно без прямого огневого воздействия. При подаче напряжения 24 В привод перемещает створку клапана, одновременно взводя возвратную пружину.

Важно: перед установкой необходимо проверить свободный ход механизма и соответствие напряжения питания. Регулярная проверка работоспособности ТРУ с помощью предусмотренной кнопки обязательна для поддержания системы в рабочем состоянии.

Монтаж и эксплуатационные особенности

Электропривод BNF24A-T монтируется на клапан через крепежные отверстия диаметром 6 мм. Процесс установки включает:

1. Совмещение квадратного вала привода (12 мм) с валом клапана
2. Фиксацию устройства крепежными элементами
3. Проверку работоспособности терморазмыкающего устройства
4. Тестирование свободного хода механизма

Взрывозащищенное исполнение доступно как опция для использования на объектах с повышенными требованиями безопасности. Ручное управление осуществляется штатным ключом из комплекта поставки, что позволяет проводить техническое обслуживание без подачи напряжения.
