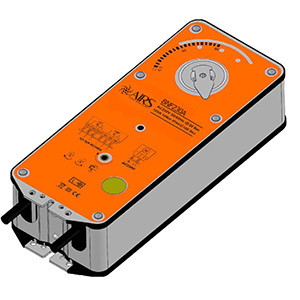

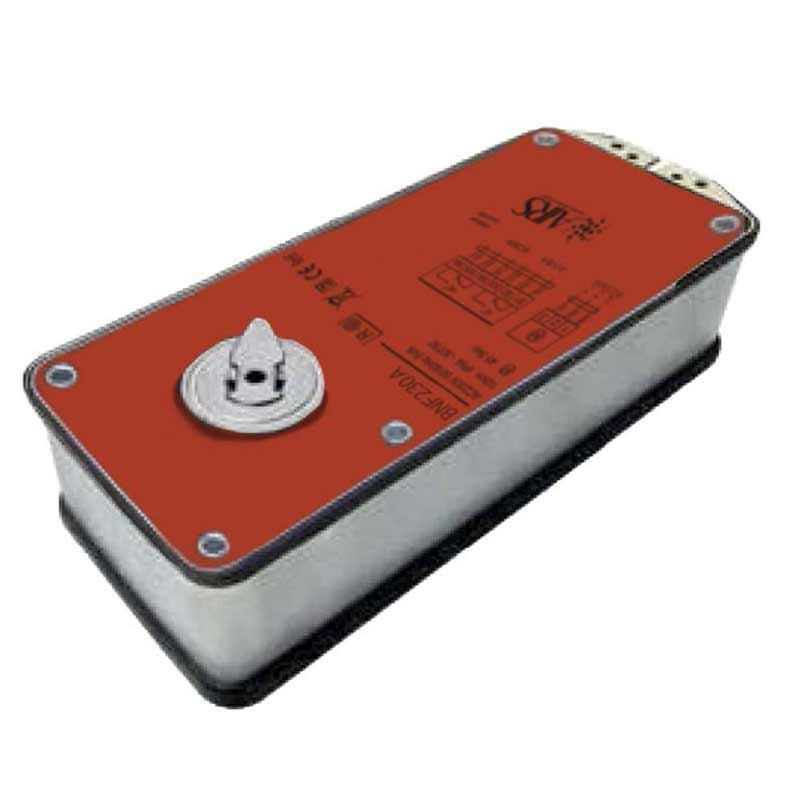

BNF230A электропривод с возвратной пружиной

BNF230A – электропривод с возвратной пружиной для систем противопожарной вентиляции 230В

Технические характеристики и область применения

Электропривод BNF230A с возвратной пружиной предназначен для автоматического управления огнезадерживающими клапанами и клапанами дымоудаления в системах вентиляции и противопожарной защиты. Устройство работает от сети переменного тока 230 В и соответствует требованиям нормативных документов по пожарной безопасности.

Основные технические параметры:

• Тип привода: электромеханический с возвратной пружиной
• Напряжение питания: 230 В переменного тока
• Номинальный крутящий момент: 10 Н·м
• Максимальная площадь управляемого клапана: 2 м²

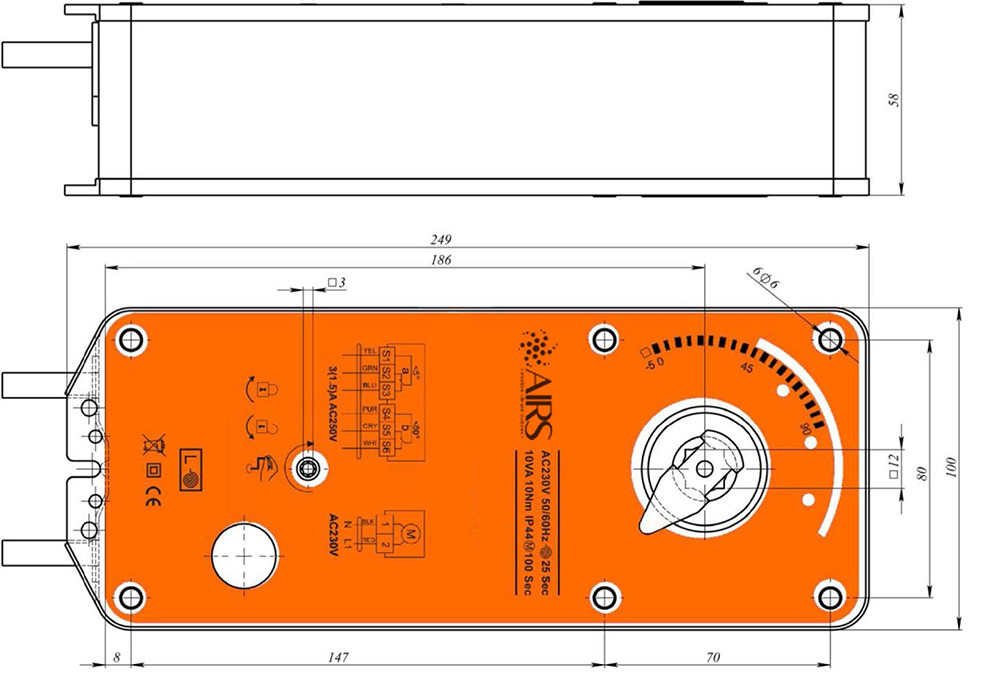

• Тип приводного вала: квадратный 12 мм
• Крепежные отверстия: Ø6 мм

Конструкция и принцип работы

Электропривод BNF230A оснащен возвратной пружиной, обеспечивающей автоматическое срабатывание системы при отключении электроэнергии. Конструктивные особенности включают:

• Два встроенных концевых переключателя (5° и 80°)
• Механический указатель положения створки
• Систему ручного управления с фиксацией
• Возможность автоматической разблокировки при подаче питания

Принцип работы основан на преобразовании электрической энергии в механическое движение. При подаче напряжения привод перемещает створку клапана в рабочее положение, одновременно взводя возвратную пружину. При отключении питания энергия пружины возвращает механизм в исходное положение.

Важно: перед первым включением необходимо проверить соответствие напряжения питания параметрам, указанным на шильдике устройства, и убедиться в свободном ходе механизма клапана.

Монтаж и эксплуатация

Установка электропривода BNF230A выполняется непосредственно на клапан через крепежные отверстия диаметром 6 мм. Процесс монтажа включает следующие этапы:

1. Совмещение квадратного приводного вала (12 мм) привода с валом клапана
2. Фиксация устройства крепежными элементами
3. Проверка свободного хода механизма
4. Тестирование работы концевых переключателей

Ручное управление осуществляется с помощью ключа из комплекта поставки, что позволяет проводить техническое обслуживание без подачи напряжения. Взрывозащищенное исполнение (доступное как опция) расширяет область применения привода на объекты с повышенными требованиями безопасности.
