Люк ревизионный с нерегулируемыми ламелями Л-РАГ-НГ

4.8

4 отзыва

Артикул: 267

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Тип рамки:

Стандартная рамка 30 мм

Усиленная рамка 45 мм

Способ установки:

НАКЛАДНОЙ ТИП

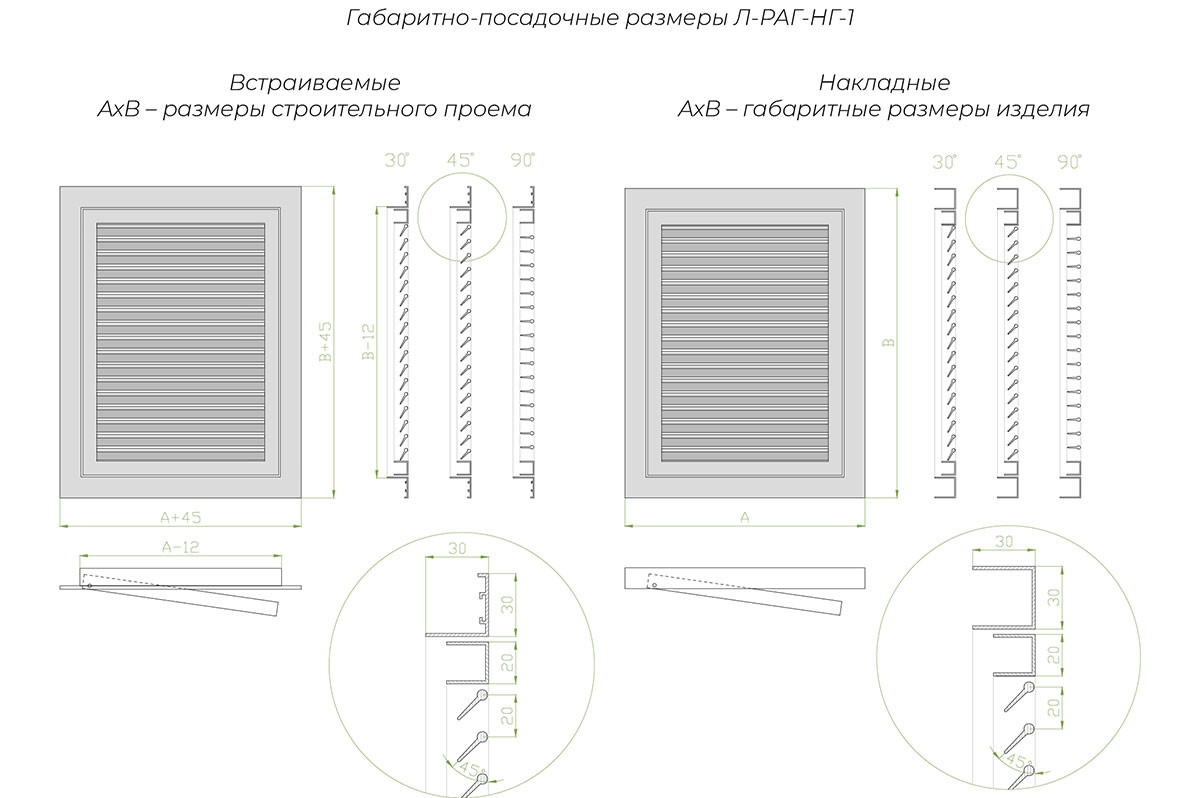

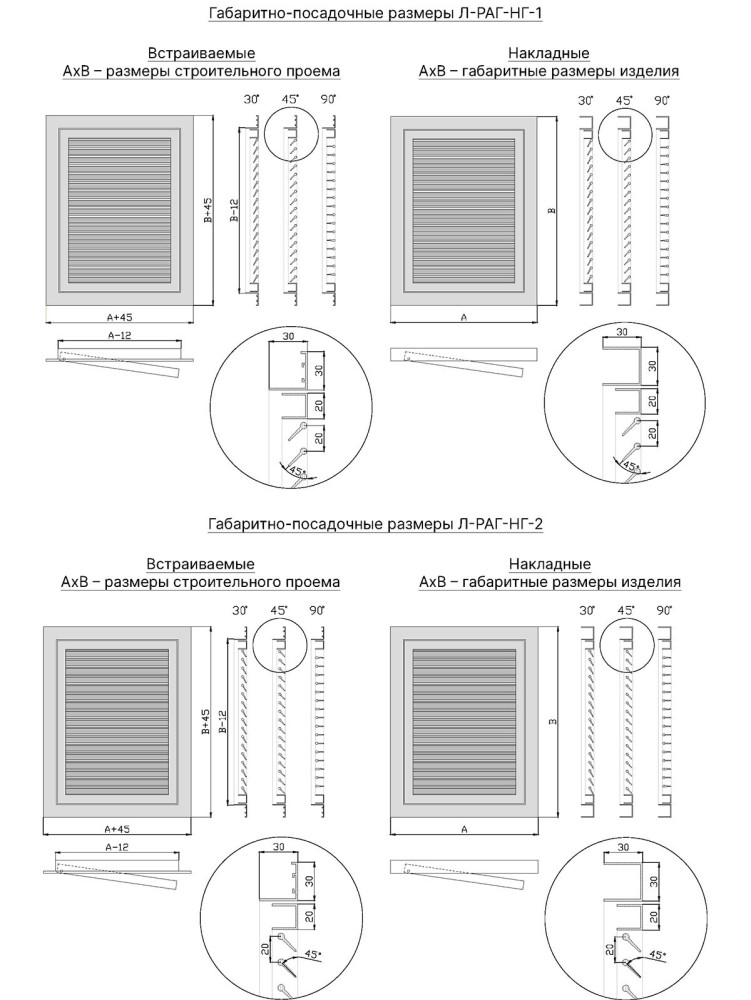

Определяющие размеры (АхВ) - габаритные размеры изделия.

ВСТРАИВАЕМЫЙ ТИП

Определяющие размеры (АхВ) - размеры строительного проема

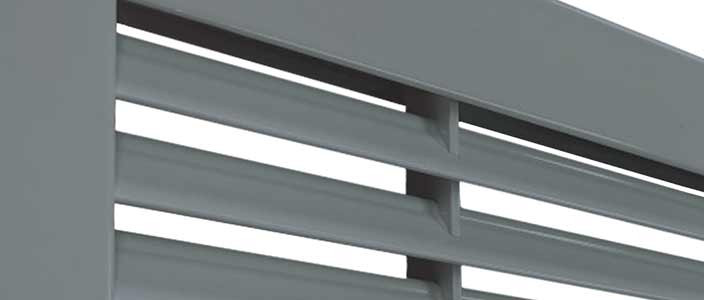

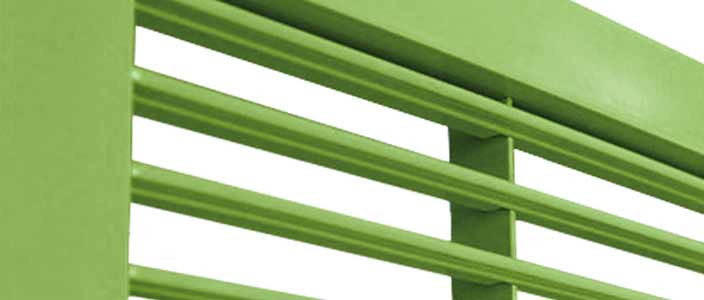

Тип жалюзи:

Тип 2

Тип 1

Угол наклона жалюзи:

45°

90°

30°

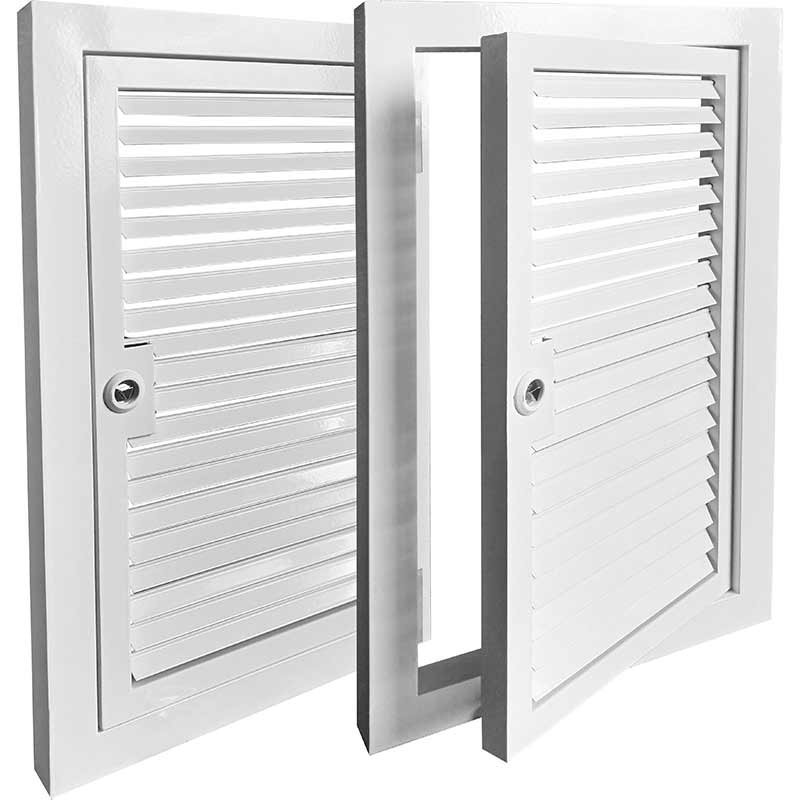

Количество створок:

—

Д2

Механизм открывания:

МК

МАСТЕР-КЛЮЧ

Мастер-ключ

Щитовой замок под треугольный ключ с изогнутым ригелем

МЗ

МЕБЕЛЬНЫЙ ЗАМОК

Мебельный замок

Автоматические защелки, открывающие люк с помощью легкого нажатия

МЗО

МЕБЕЛЬНЫЙ ЗАМОК С ОГРАНИЧИТЕЛЕМ ОТКРЫВАНИЯ

Мебельный замок с ограничителем открывания

Автоматические защелки, открывающие люк с помощью легкого нажатия. Комплектуются ограничителем открывания. Чаще всего применяются для потолочных люков.

ПЗ

ПОЧТОВЫЙ ЗАМОК

Почтовый замок

Замок со стандартным ключом и ригелем.

МАГНИТНЫЙ ЗАМОК

Магнитный замок

ШПИНГАЛЕТ

Шпингалет

Расположение замка:

ПРАВОЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Правое расположение замка на створке

ЛЕВОЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Левое расположение замка на створке

ВЕРХНЕЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Верхнее расположение замка на створке

НИЖНЕЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Нижнее расположение замка на створке

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

МУ

МОНТАЖНЫЙ УГОЛОК

В этом случае монтаж решеток производится с помощью саморезов через специальный монтажный уголок, жестко приваренный к рамке решетки, при этом в строительном проёме или адаптере необходимо заранее предусмотреть крепление закладного крепежного элемента, к которому в свою очередь будет крепиться решетка.

МП

МОНТАЖНАЯ ПЛАСТИНА

Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

БЕЗ УКАЗАНИЯ ВАРИАНТА КРЕПЛЕНИЯ

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В стены

Материал — Алюминий

Размеры Люк ревизионный с нерегулируемыми ламелями Л-РАГ-НГ

Дополнительно

1 990

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

Люк ревизионный с нерегулируемыми ламелями Л-РАГ-НГ

Ревизионный люк Л-РАГ-НГ - универсальное решение для организации доступа к инженерным коммуникациям, сочетающее функциональность вентиляционной решетки и удобство обслуживания систем.

Конструктивные особенности и технические параметры

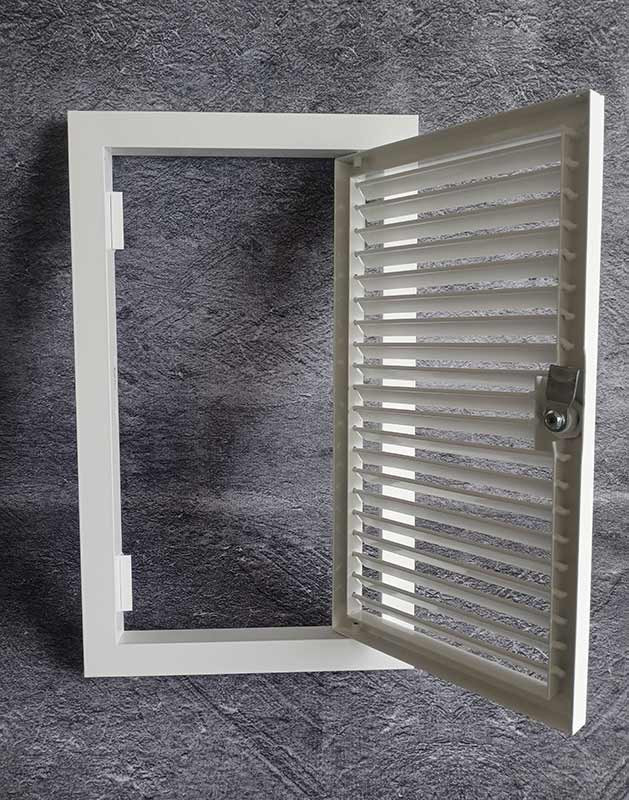

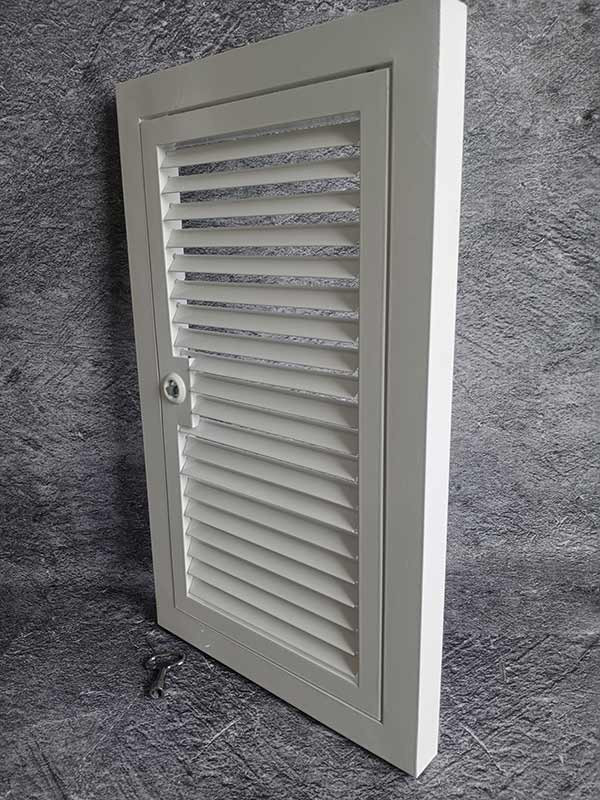

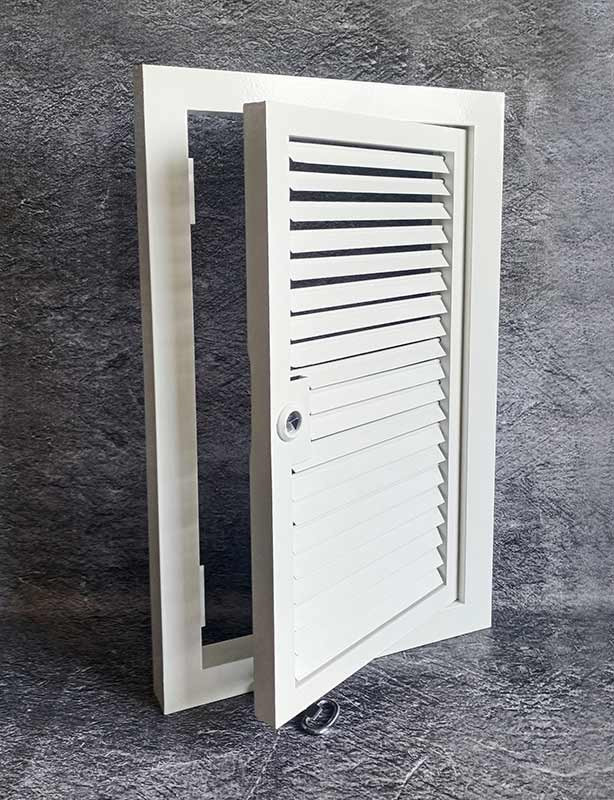

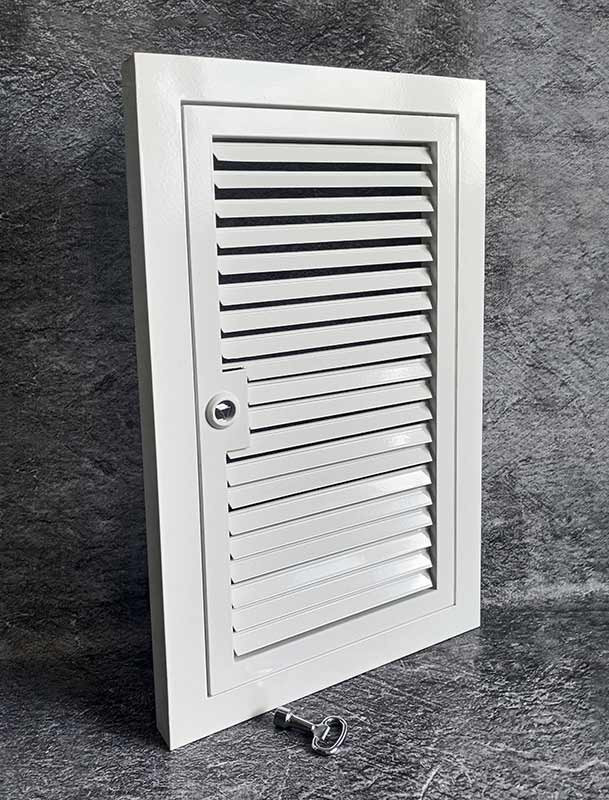

Люк ревизионный Л-РАГ-НГ представляет собой комбинированное устройство, выполняющее функции вентиляционной решетки и технического люка. Конструкция состоит из алюминиевой рамки и поворотной створки с горизонтальными каплеобразными жалюзи, которые могут фиксироваться в трех положениях: 30°, 45° и 90°. Для предотвращения провисания при ширине полотна более 500 мм предусмотрена установка усиливающей пластины с вырезами.

Основные технические характеристики:

Материал: алюминиевый профиль
Стандартное покрытие: порошковая краска RAL 9016 (белый)
Минимальные размеры: 110×110 мм (встраиваемый), 150×150 мм (накладной)
Максимальные размеры: до 2900×1000 мм
Варианты расположения жалюзи: тип 1 (внутрь), тип 2 (наружу)

Механизмы открывания и варианты исполнения

Люк Л-РАГ-НГ предлагает несколько вариантов механизмов открывания, устанавливаемых через каждые 500 мм ширины створки. Для больших размеров рекомендуется использование двустворчатой конструкции с несколькими замками для обеспечения надежной фиксации.

Доступные системы открывания:

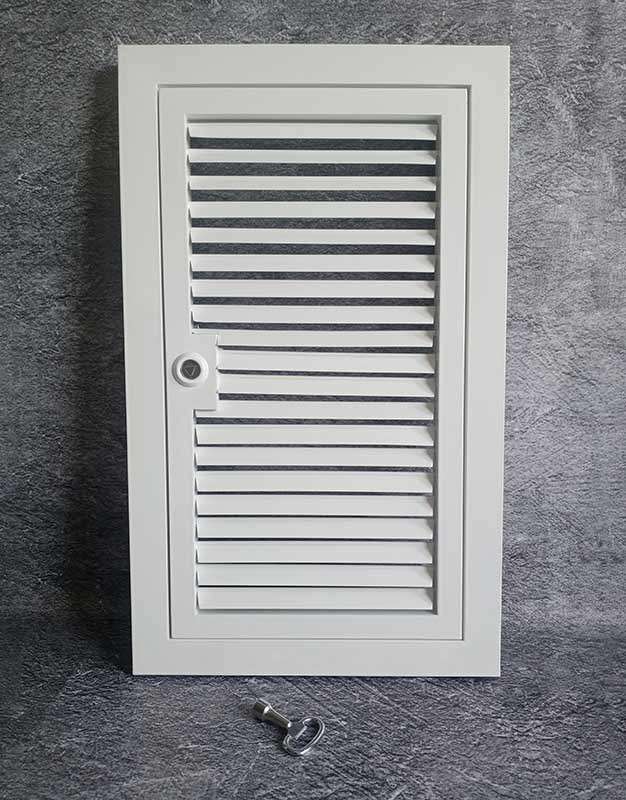

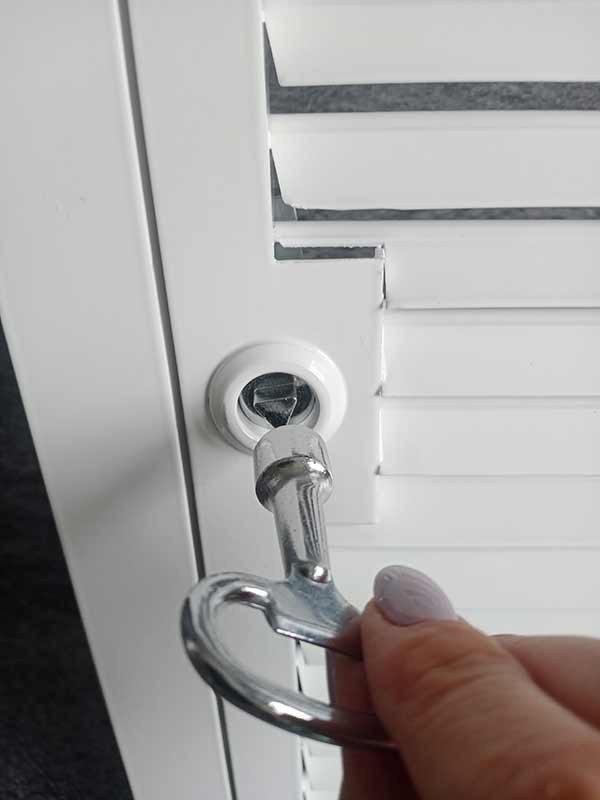

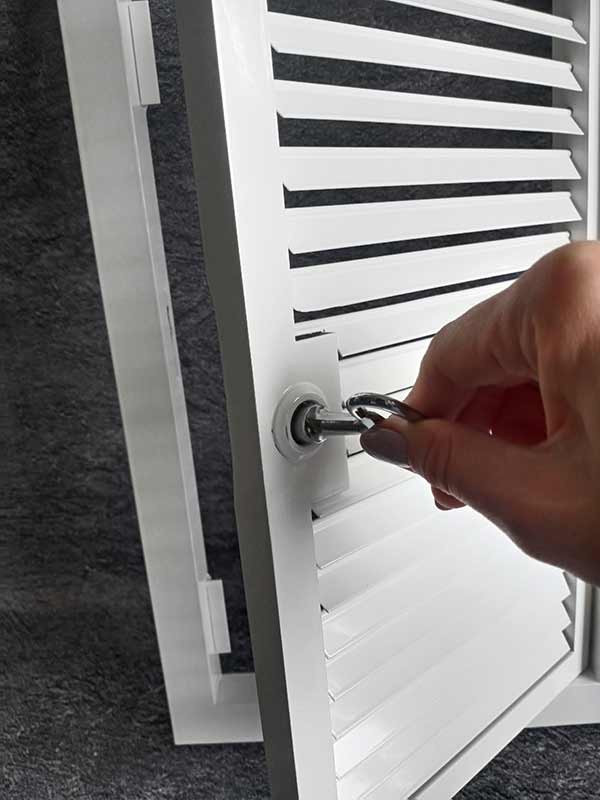

Щитовой замок под треугольный ключ (мастер-ключ)
Мебельный замок с автоматической защелкой
Почтовый замок с ключом
Магнитный замок
Шпингалет

Люк производится в двух основных вариантах исполнения:

Накладные - определяющие размеры соответствуют габаритам изделия
Встраиваемые - определяющие размеры соответствуют строительному проему

Монтажные решения и сфера применения

Для накладного типа люка Л-РАГ-НГ предусмотрено три способа установки: с помощью саморезов непосредственно к поверхности, утопленный монтаж с использованием монтажной пластины, либо накладной монтаж с пластиной. Встраиваемые модели крепятся либо саморезами, либо с применением пружинных защелок для более быстрого монтажа.

Особенности монтажа:

Для накладных моделей: шаг крепления саморезами не более 300 мм
Для встраиваемых моделей: обязательное соблюдение размеров проема
При ширине более 500 мм - обязательная установка усиливающей полосы 12×3 мм

Люк Л-РАГ-НГ находит применение в различных типах зданий: от жилых домов до промышленных объектов. Его конструкция позволяет органично вписаться в интерьер, сохраняя доступ к вентиляционным каналам, электрическим щитам, сантехническим узлам и другим инженерным коммуникациям. Возможность выбора цвета покрытия (любой оттенок по шкале RAL) обеспечивает гармоничное сочетание с отделкой помещения.

При выборе конкретной модели следует учитывать размеры проема, необходимый тип открывания, частоту доступа к коммуникациям и требования к дизайну. Правильно подобранный и установленный люк Л-РАГ-НГ обеспечит долговечную и беспроблемную эксплуатацию на протяжении всего срока службы.
