Вентиляционная решетка-люк Л-РАГ

Нет отзывов

Артикул: 214

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Варианты крепления: О

ОТВЕРСТИЯ ПОД САМОРЕЗЫ

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

МУ

МОНТАЖНЫЙ УГОЛОК

В этом случае монтаж решеток производится с помощью саморезов через специальный монтажный уголок, жестко приваренный к рамке решетки, при этом в строительном проёме или адаптере необходимо заранее предусмотреть крепление закладного крепежного элемента, к которому в свою очередь будет крепиться решетка.

МП

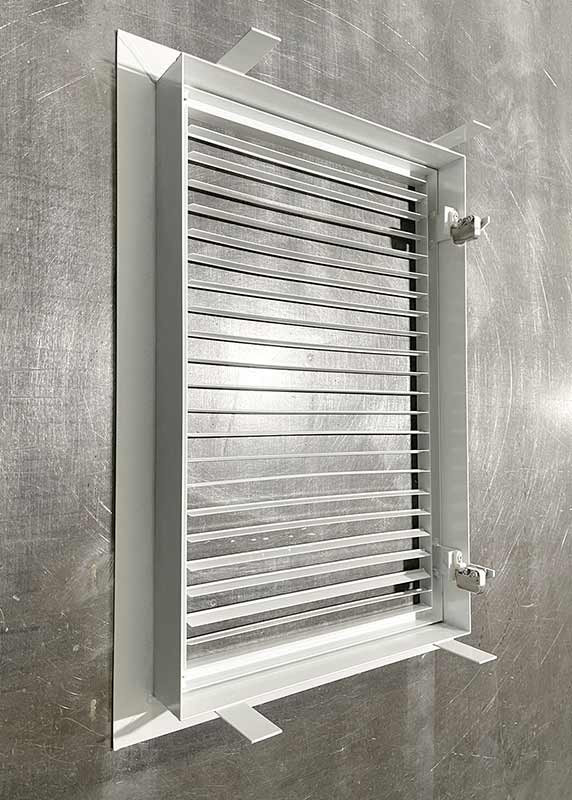

МОНТАЖНАЯ ПЛАСТИНА

Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Способ установки: Н

НАКЛАДНОЙ ТИП

Определяющие размеры (АхВ) - габаритные размеры изделия.

ВСТРАИВАЕМЫЙ ТИП

Определяющие размеры (АхВ) - размеры строительного проема

Механизм открывания: МК

МК

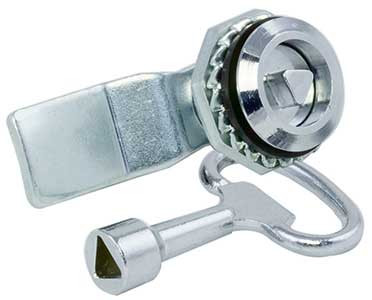

МАСТЕР-КЛЮЧ

Мастер-ключ

Щитовой замок под треугольный ключ с изогнутым ригелем

МЗ

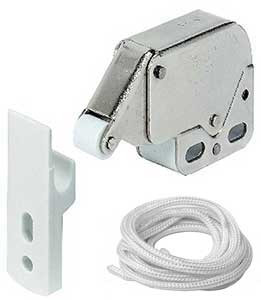

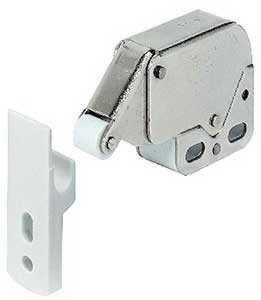

МЕБЕЛЬНЫЙ ЗАМОК

Мебельный замок

Автоматические защелки, открывающие люк с помощью легкого нажатия

МЗО

МЕБЕЛЬНЫЙ ЗАМОК С ОГРАНИЧИТЕЛЕМ ОТКРЫВАНИЯ

Мебельный замок с ограничителем открывания

Автоматические защелки, открывающие люк с помощью легкого нажатия. Комплектуются ограничителем открывания. Чаще всего применяются для потолочных люков.

ПЗ

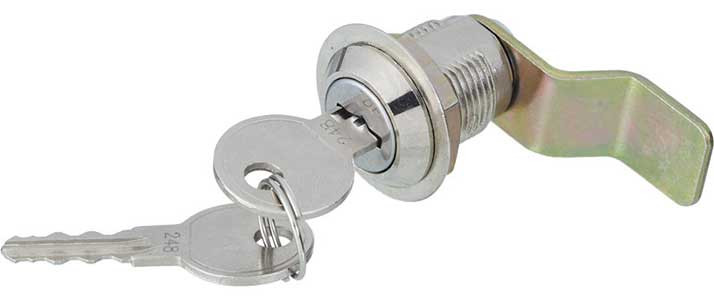

ПОЧТОВЫЙ ЗАМОК

Почтовый замок

Замок со стандартным ключом и ригелем.

МАГНИТНЫЙ ЗАМОК

Магнитный замок

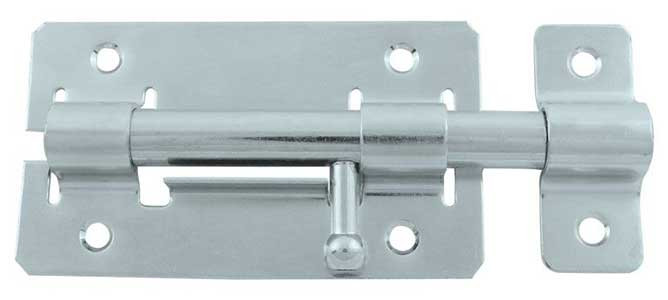

ШПИНГАЛЕТ

Шпингалет

ПРАВОЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Правое расположение замка на створке

ЛЕВОЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Левое расположение замка на створке

ВЕРХНЕЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Верхнее расположение замка на створке

НИЖНЕЕ РАСПОЛОЖЕНИЕ ЗАМКА НА СТВОРКЕ

Нижнее расположение замка на створке

Количество створок: —

—

Д2

Цвет по RAL: RAL 9016

RAL 9016

Выбрать другой цвет

Характеристики

Производитель — ООО "ВЕНТРЕШЕТКИКОМ"

Вид решетки — Линейные

Регулировка — Нерегулируемая

Бренд — THE GRILLES

Форма — Прямоугольные

Все характеристики

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

576 Р/шт

В корзину

В корзине

Купить в 1 клик

Добавить в корзину за 576 Р

В корзине

Описание
Характеристики
Чертеж
Пример заказа
Отзывы
Доставка и оплата

Скачать описание

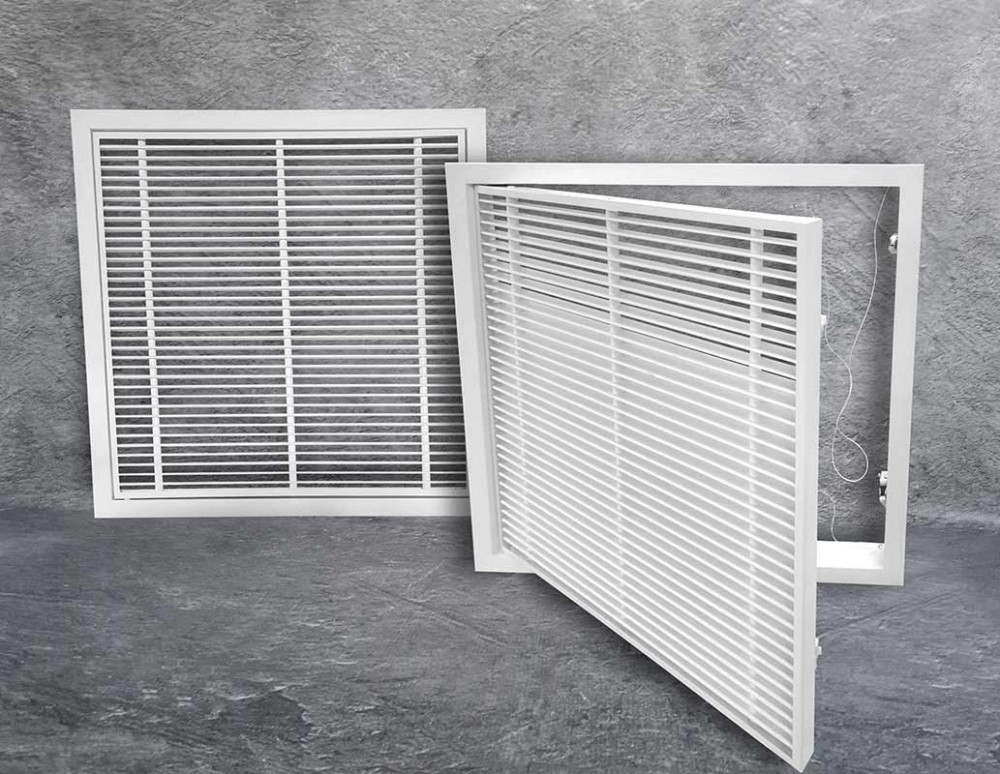

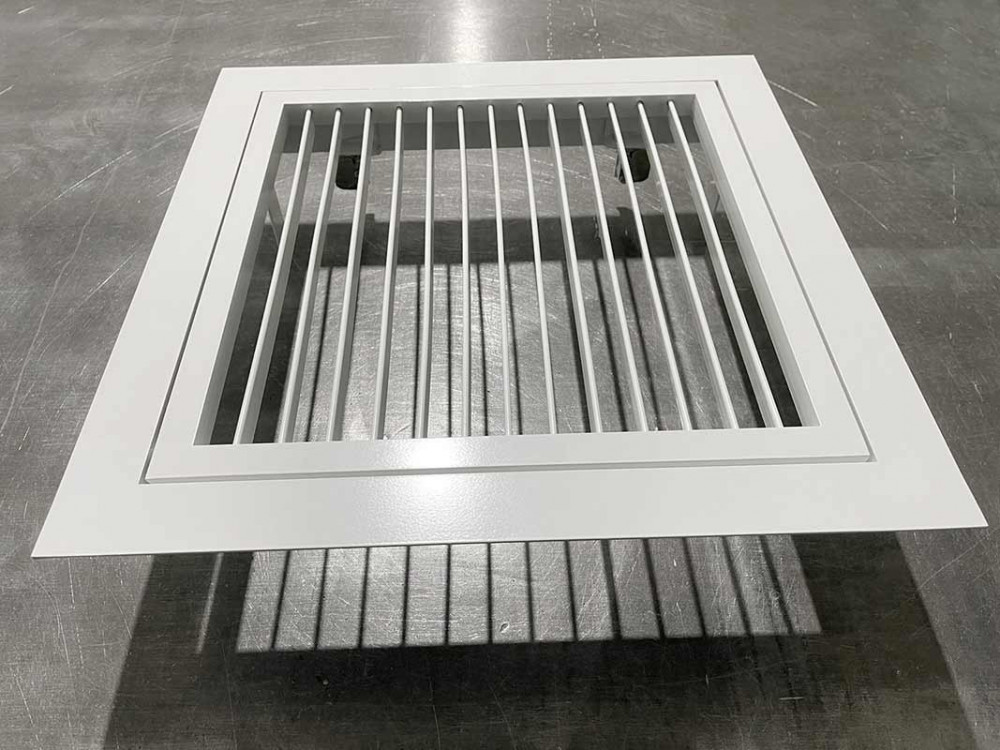

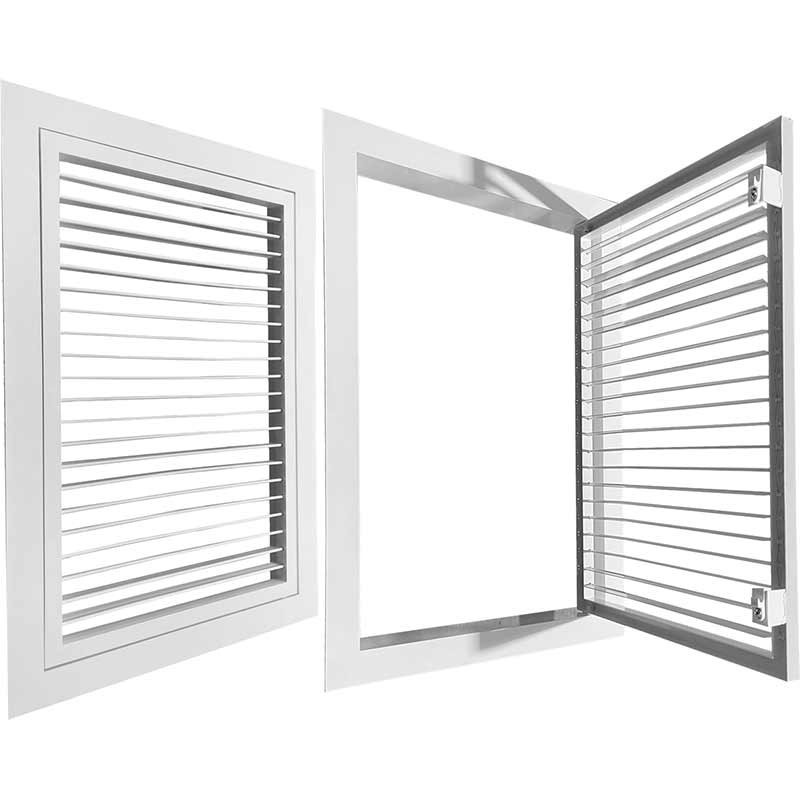

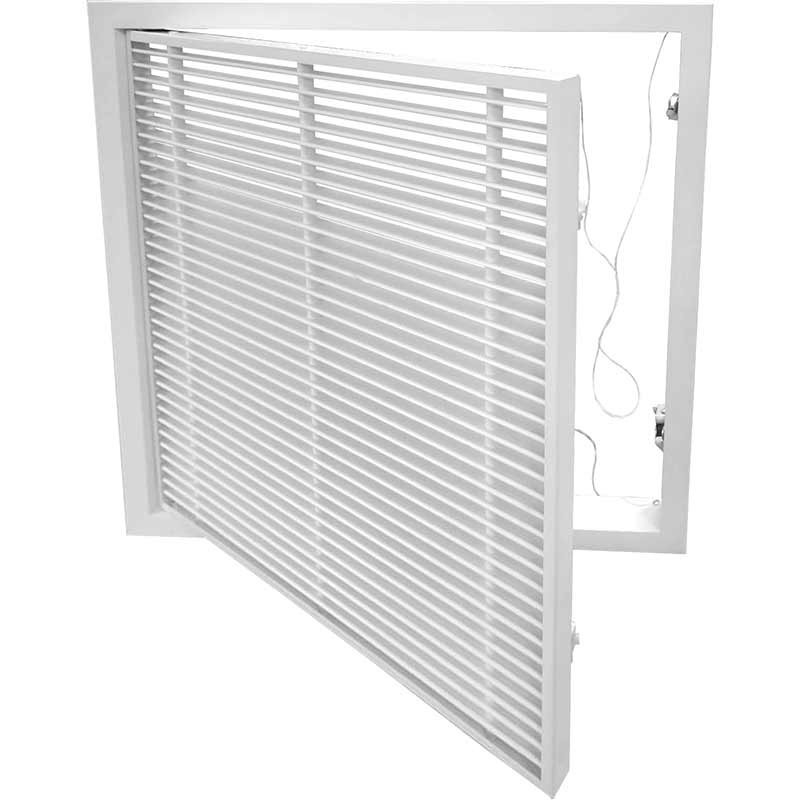

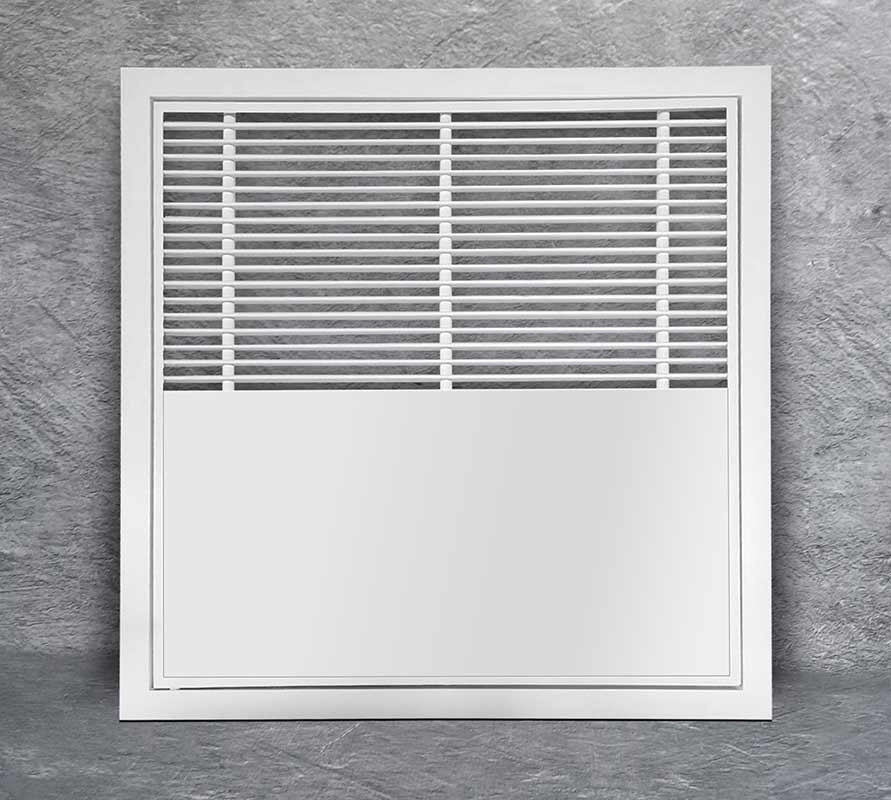

Вентиляционная решетка-люк Л-РАГ

Вентиляционную решетку-люк Л-РАГ с открыванием применяют в зданиях любого назначения, включая офисные, промышленные, административные и жилые помещения, где требуется доступ к системе вентиляции, инженерным и сантехническим коммуникациям.

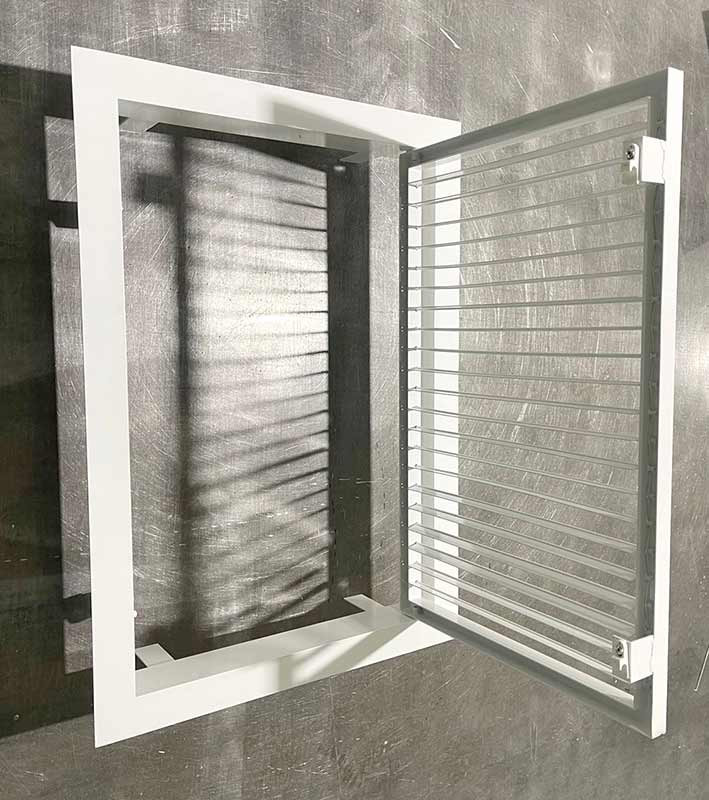

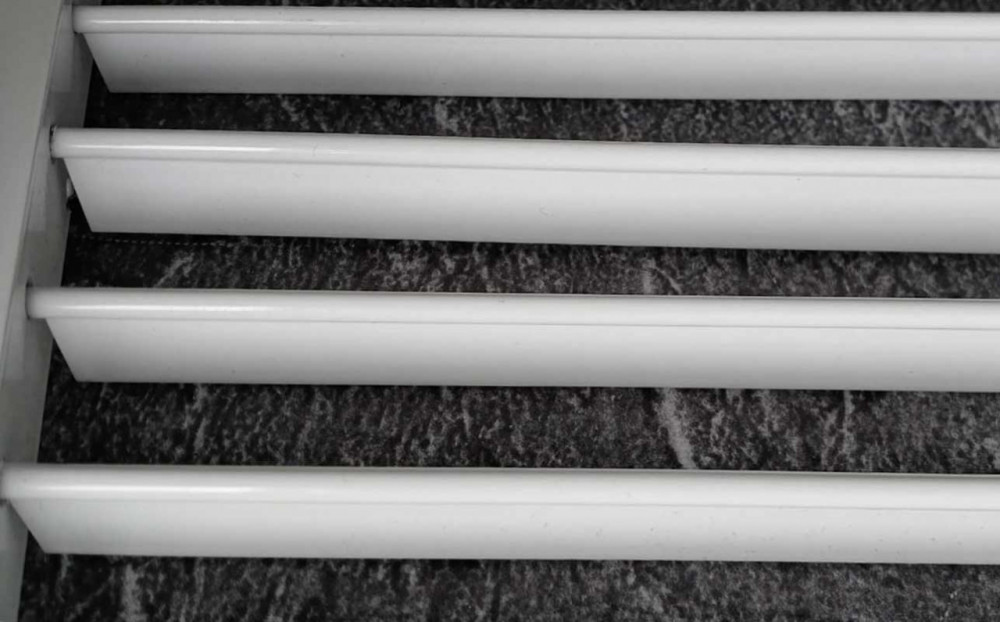

Люк Л-РАГ представляет собой рамку и поворотную створку из регулируемых каплеобразных ламелей.

В створку устанавливается один из вариантов механизма открывания. При больших размерах рекомендуется изготовление двустворчатых люков и установка нескольких замков, для исключения провисания створки.

Механизмы открывания люка:

мастер-ключ (щитовой замок под треугольный ключ с изогнутым ригелем);
мебельный замок (автоматические защелки, открывающие люк с помощью легкого нажатия, могут комплектоваться ограничителем открывания);
почтовый замок с ключом;
магнитный замок;
шпингалет.

Варианты исполнения в зависимости от способа установки:

накладные (определяющие размеры (АхВ) - габаритные размеры изделия);
встраиваемые (определяющие размеры (АхВ) - размеры строительного проема).

Люк Л-РАГ изготавливается из алюминиевого профиля. По умолчанию решетки окрашиваются порошковыми полиэфирными эмалями в белый цвет RAL 9016. По запросу возможно покрытие в любой цвет по международной шкале RAL.

Минимально рекомендуемый размер 150х150 мм. Максимально рекомендуемые размеры 2900х1000 мм. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 20х20 для жесткости изделия.

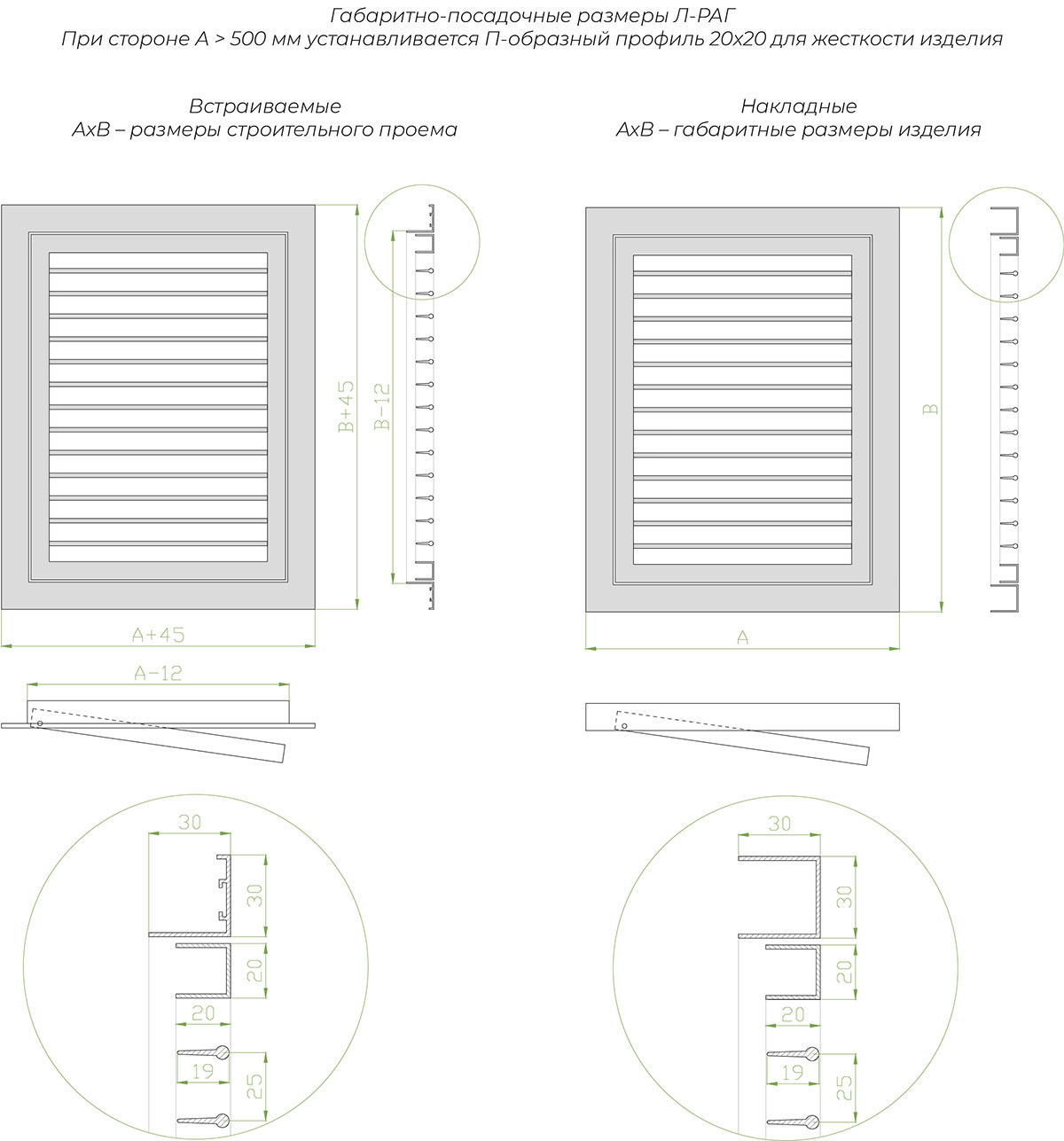

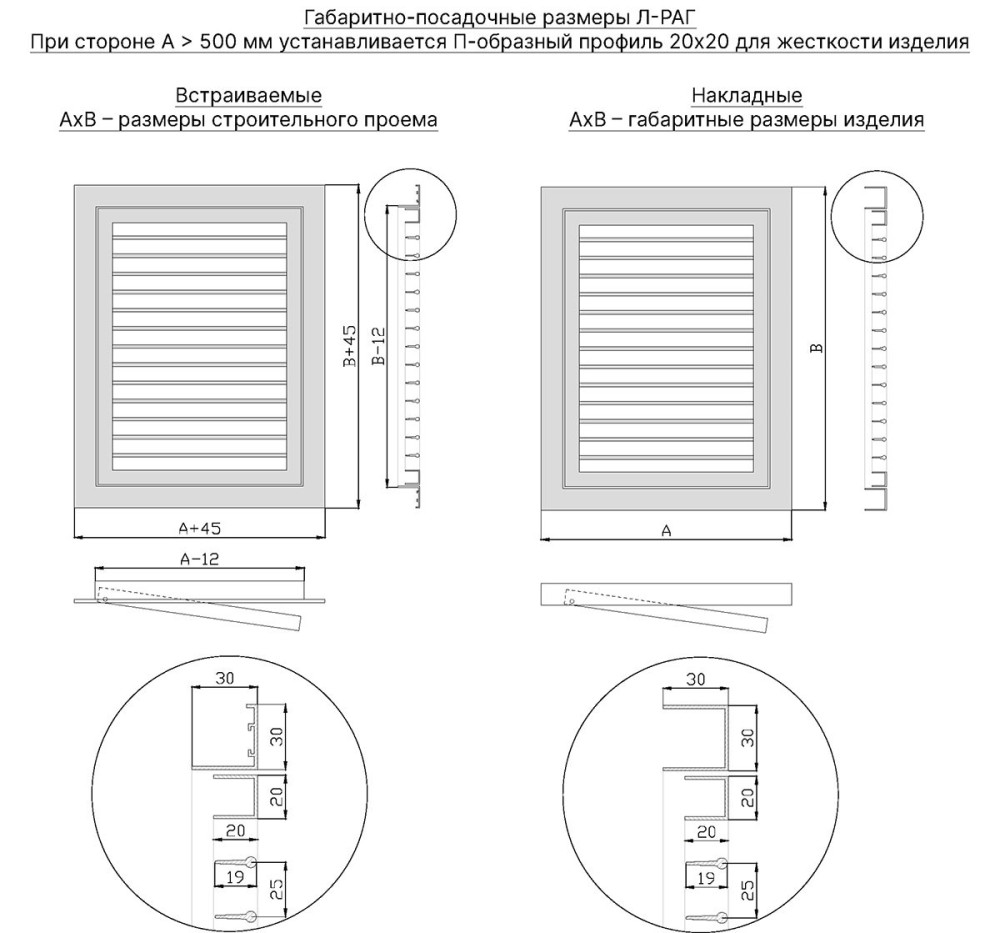

Чертеж

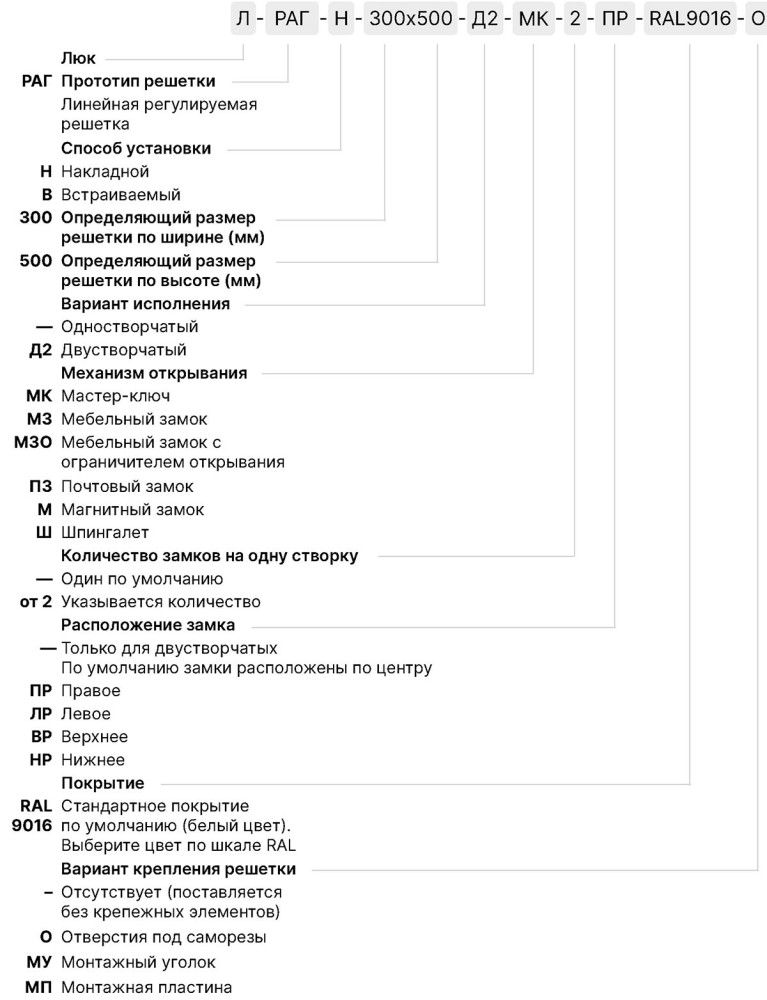

Пример заказа

Характеристики

Производитель

ООО "ВЕНТРЕШЕТКИКОМ"
Вид решетки

Линейные
Регулировка

Нерегулируемая
Бренд

THE GRILLES
Форма

Прямоугольные
Материал

Алюминий
Конструкция

Неразборная
Предоплата

100%
