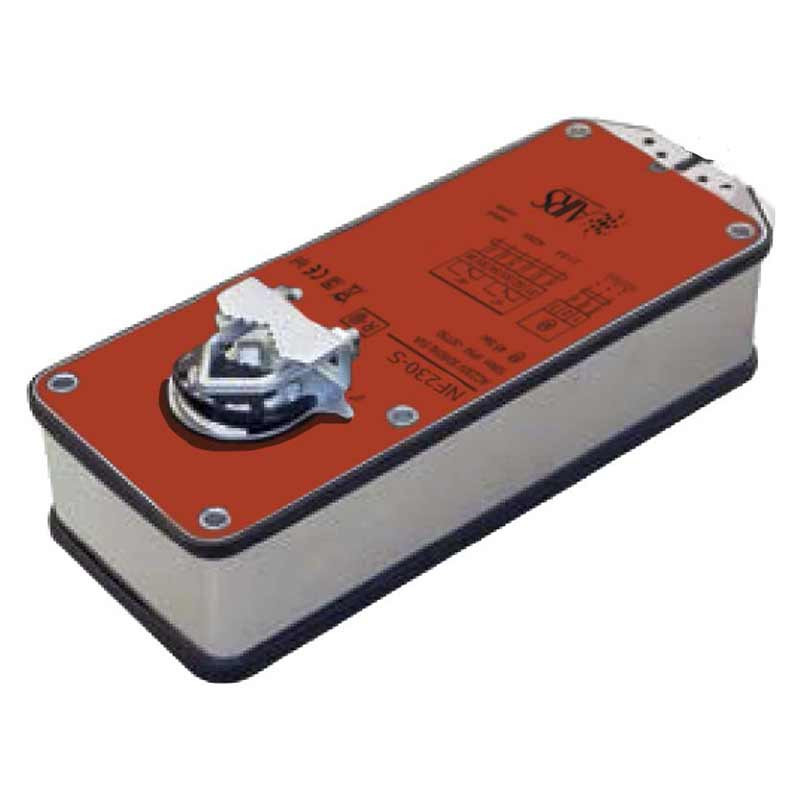

NF230-S электропривод с возвратной пружиной

3 отзывов

Артикул: 225

Поделиться списком

Вконтакте

Почта

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

11 143 Р/шт

В корзину

В корзине

Купить в 1 клик

Добавить в корзину за 11 143 Р

В корзине

Описание
Чертеж
Отзывы
Доставка и оплата

Скачать описание

NF230-S электропривод с возвратной пружиной

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Электропривод с возвратной пружиной.
Напряжение питания ~ 230 В
Управление воздушными клапанами площадью до 2 м²
Крутящий момент 10 Нм
Возможно взрывозащищенное исполнение.
Вспомогательные переключатели.

Номинальное напряжение		220/230 В~ 50/60 Гц
Диапазон номинального напряжения		207…253 В~
Потребляемая мощность	при движении	6,5 Вт
	при удержании	2,5 Вт
	расчетная мощность	10 ВА
Соединительный кабель двигателя	двигателя	1 м; 2 х 0,75 мм²
	концевого переключателя	1 м; 6 х 0,5 мм²
Вспомогательный переключатель		3(1.5) А, АС 250 В
Крутящий момент	двигателя	Min 10 Нм при ном. напряжении
	пружины	Min 10 Нм
Точки переключения		5°…80°
Направление поворота		Выбирается установкой L/R
Угол поворота		0°…90° (-5°…90° механически)
Время поворота	двигателя	100 сек.
	пружины	≤ 25 сек.
Индикация положения		Механическая – указатель
Класс защиты		II (все изолировано)
Степень защиты корпуса		IP 54
Уровень шума		макс. 62 дБ
Температура окружающей среды		-30°…+60° С
Рабочая температура		-30°…+50° С
Влажность		5%…95% без конденсата
Техобслуживание		Не требуется
Срок службы		60 000 циклов
Вес (не более)		2,7 кг

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана 10 … 20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте
ключом.

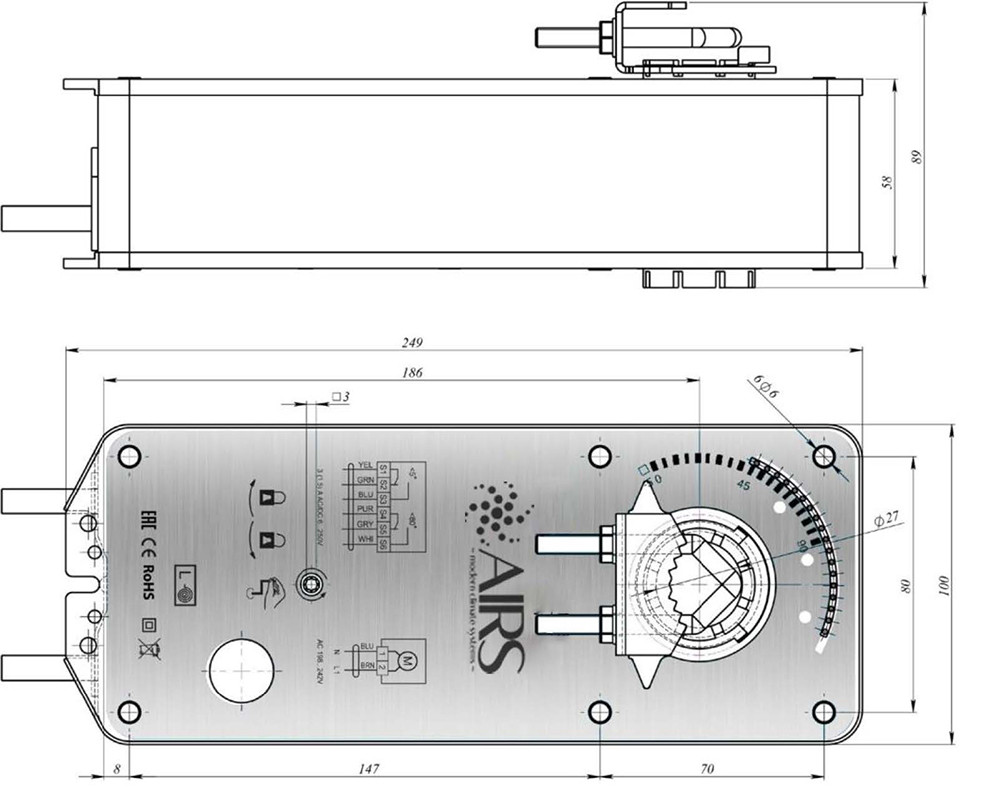

Чертеж
