Решетка для скрытого монтажа с перфорированной пластиной G-Line-T

Решетка для скрытого монтажа с перфорированной пластиной G-Line-T

Назначение и особенности конструкции

Щелевые диффузоры скрытого монтажа G-Line-T представляют собой современное решение для систем вентиляции и кондиционирования. Эти устройства выполняют важную функцию конечного декоративного элемента инженерной системы, обеспечивая эффективную подачу свежего воздуха или удаление загрязненных воздушных масс из помещений.

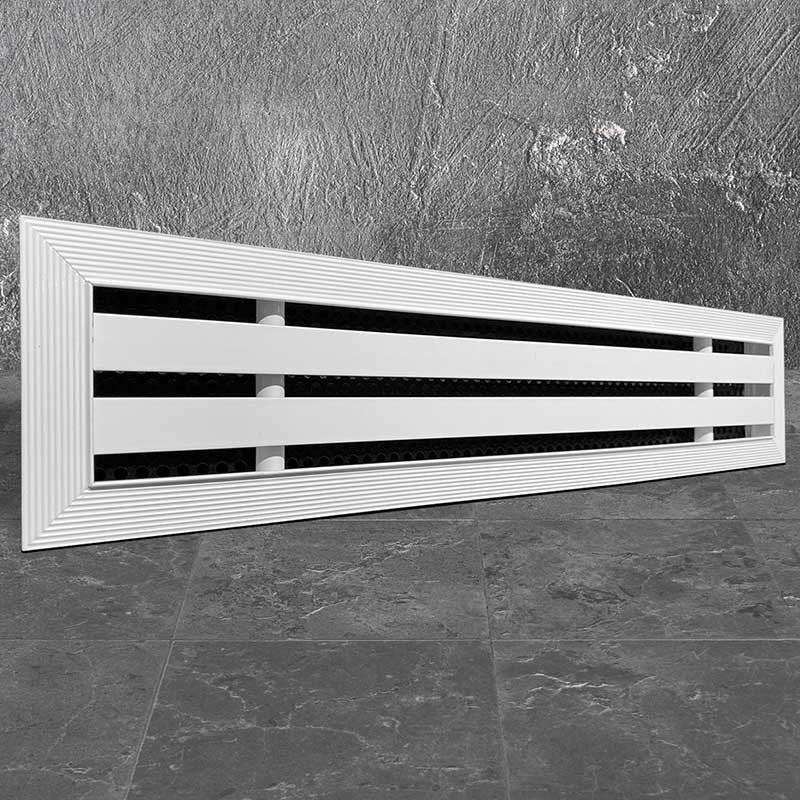

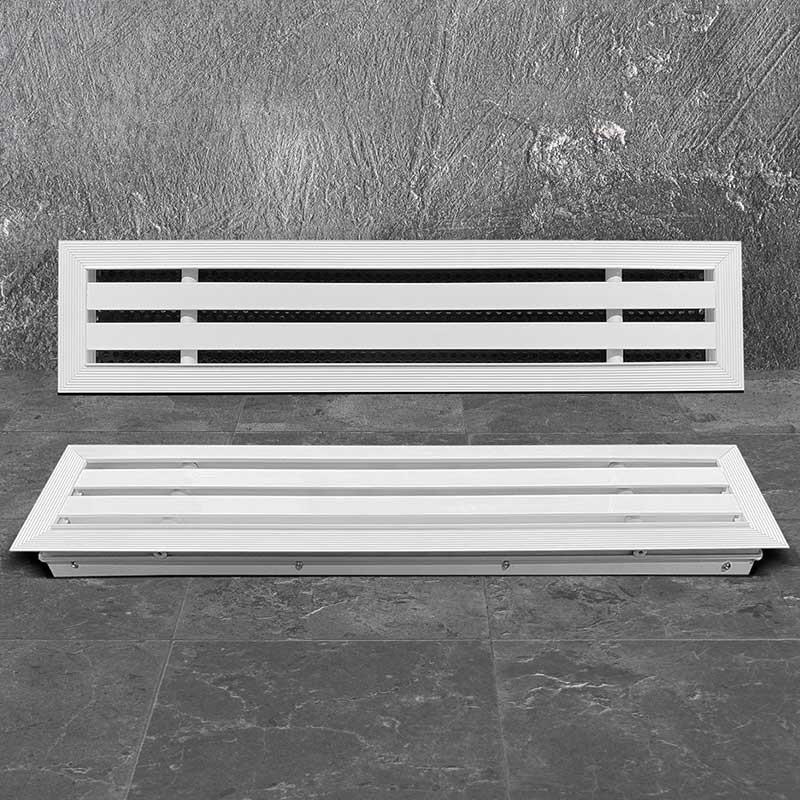

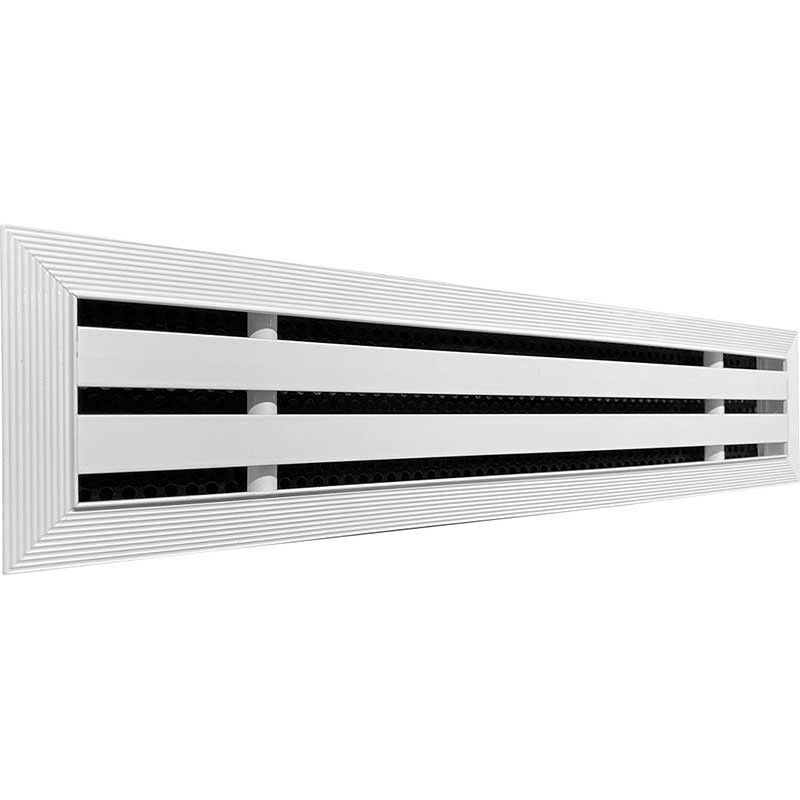

Конструктивной особенностью модели G-Line-T является ширина жалюзи, составляющая 20 мм, что создает ровные щели одинакового размера. После завершения монтажа в помещении остается видимым только аккуратное жалюзийное полотно решетки. Рамка изделия оснащена специальной полкой шириной 2,3 мм, предназначенной для шпаклевки. Ребристая поверхность профиля значительно улучшает адгезию отделочных материалов.

Технические характеристики и варианты исполнения

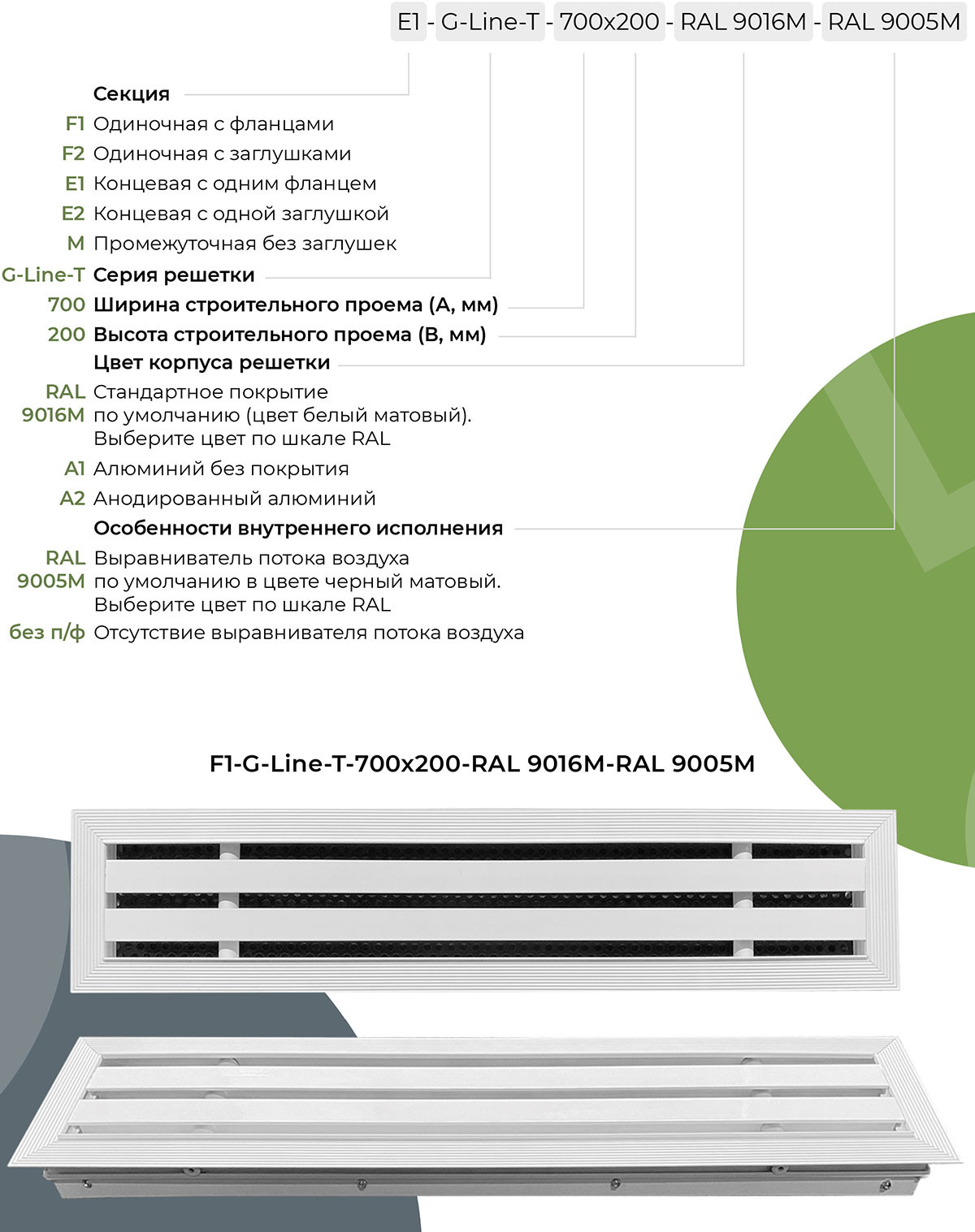

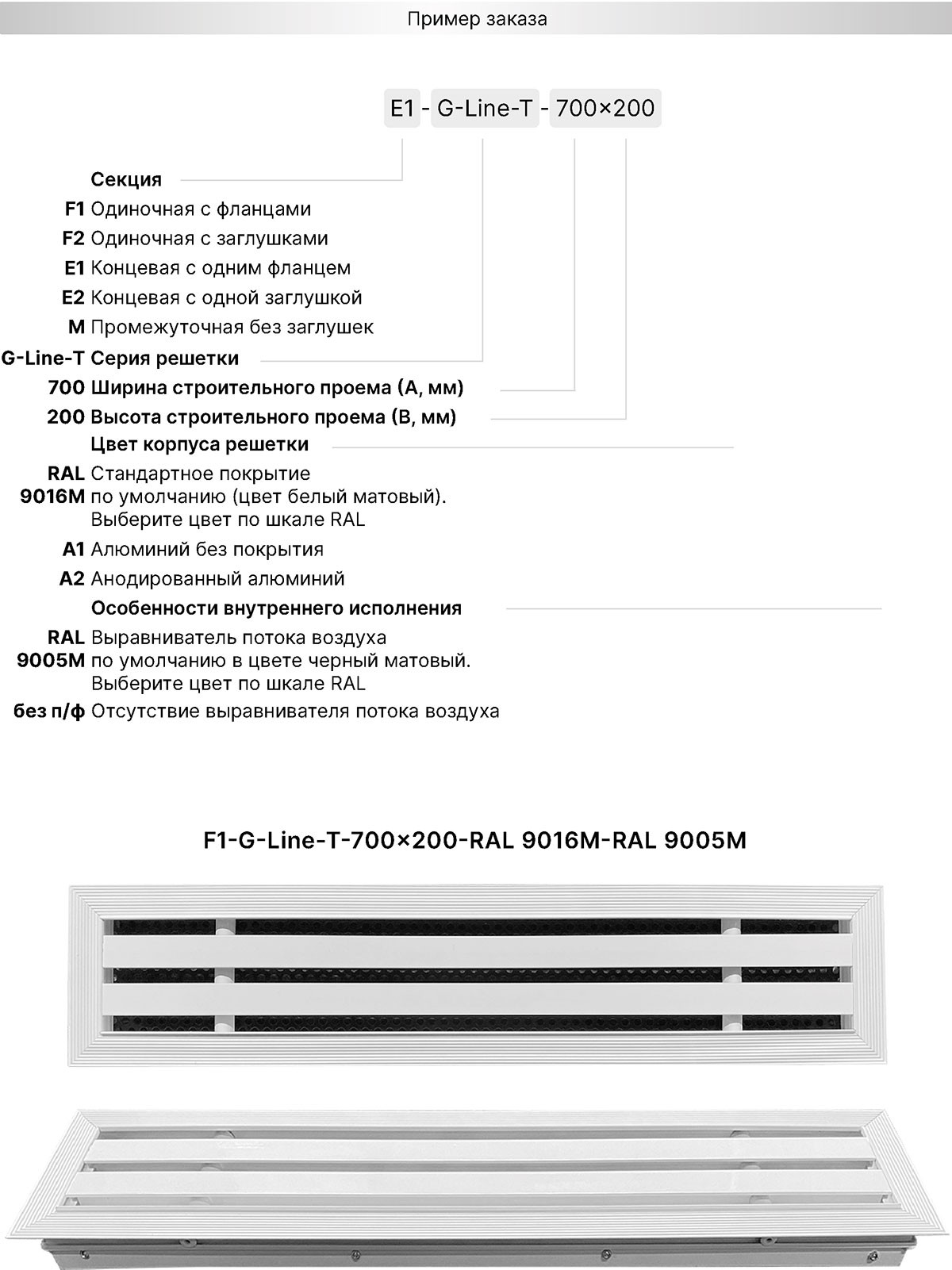

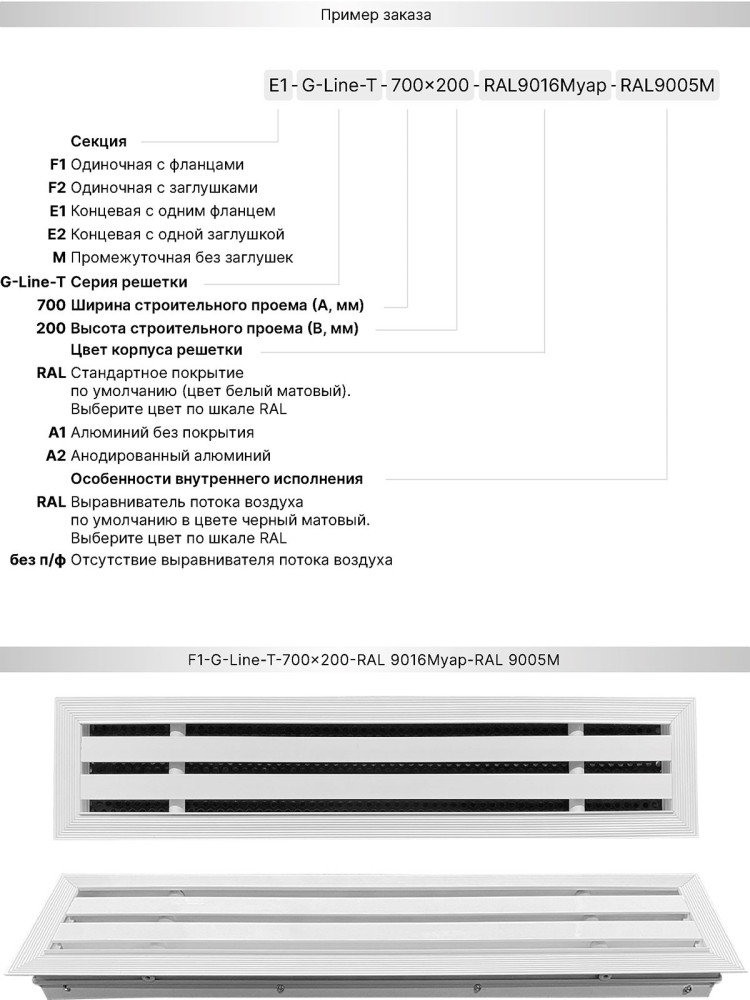

Производство щелевых решеток G-Line-T осуществляется из экструдированного алюминиевого профиля марки АД31, соответствующего требованиям ГОСТ 22233-2001. Стандартная комплектация предполагает матовую окраску корпуса в белый цвет (RAL 9016М), а внутренней перфорированной кассеты - в черный (RAL9005М). По желанию заказчика возможна окраска любых элементов конструкции в любой цвет по шкале RAL.

Производитель предлагает изготовление решеток с индивидуальными размерами с шагом 1 мм. Рекомендуемый диапазон размеров:

• Минимальные габариты: 200×100 мм
• Максимальные габариты: 2000×1000 мм

Для интеграции в систему воздуховодов решетки комплектуются камерами статического давления (КСД или КСР). Эти элементы обеспечивают равномерное распределение воздушных потоков через сечение решетки. Конструктивно КСД представляет собой стальной корпус с круглым патрубком для подключения к воздуховоду. Модификация КСР дополнительно оснащена регулирующим устройством, позволяющим контролировать объем подаваемого воздуха.

Камеры статического давления изготавливаются из оцинкованной стали толщиной 0,4-1,5 мм (в зависимости от размеров и требований заказчика) и по умолчанию поставляются без покраски.

Типы камер статического давления и монтажные особенности

Производитель предлагает несколько вариантов камер статического давления:

• КСД - стандартная версия с круглой врезкой
• КСД-У - уменьшенная камера с круглой врезкой
• КСД-У-О - компактная камера с овальной врезкой
• КСД-У-П - уменьшенная камера с прямоугольной врезкой

Модели с овальной и прямоугольной врезками позволяют минимизировать занимаемое пространство, что особенно важно при ограниченной площади помещений. Размер монтажного пространства (W) определяется диаметром подключаемого воздуховода - чем меньше воздуховод, тем компактнее адаптер для диффузора. Хотя в каталоге указаны рекомендуемые размеры воздуховодов, по специальному запросу возможна адаптация под любые параметры врезки.

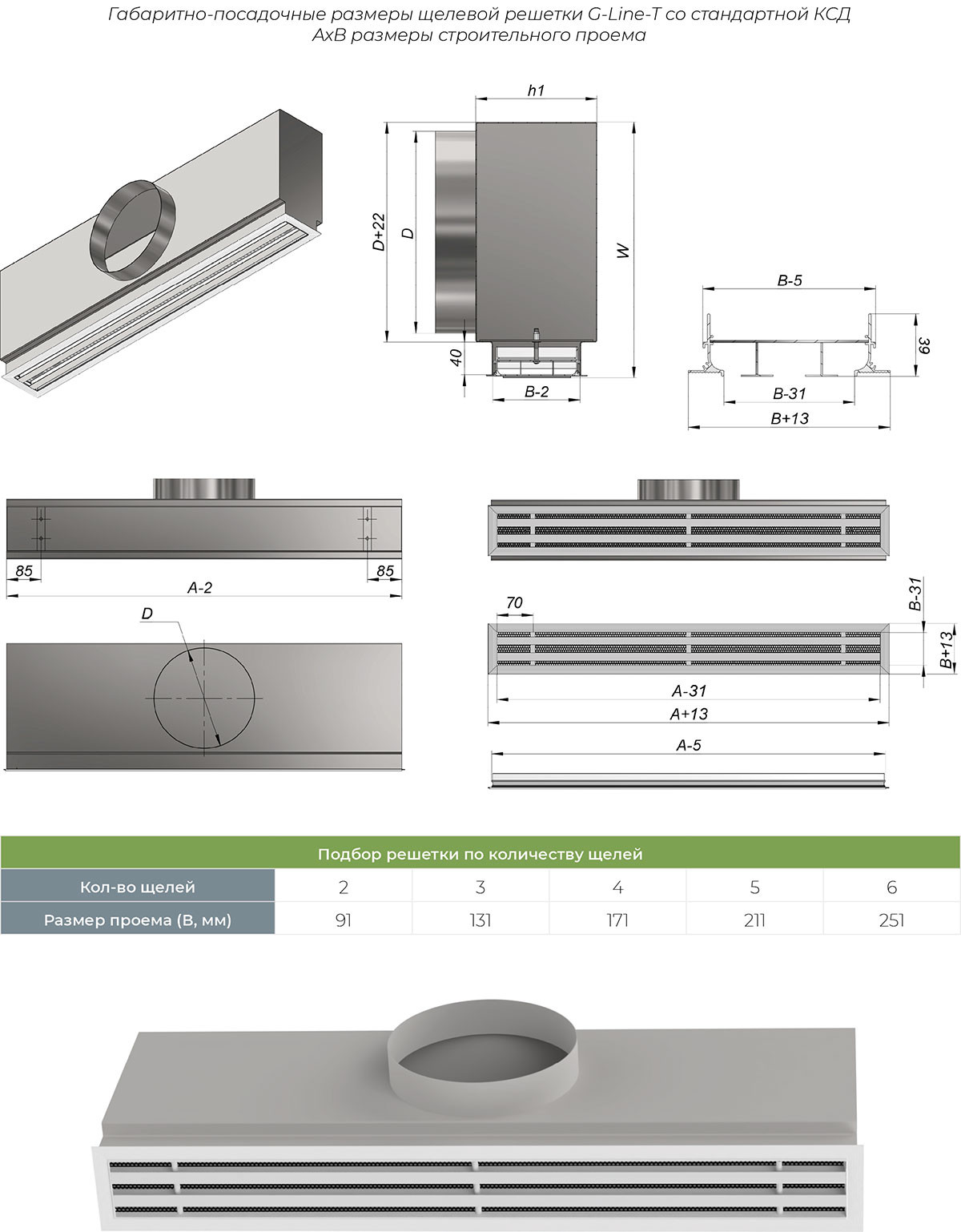

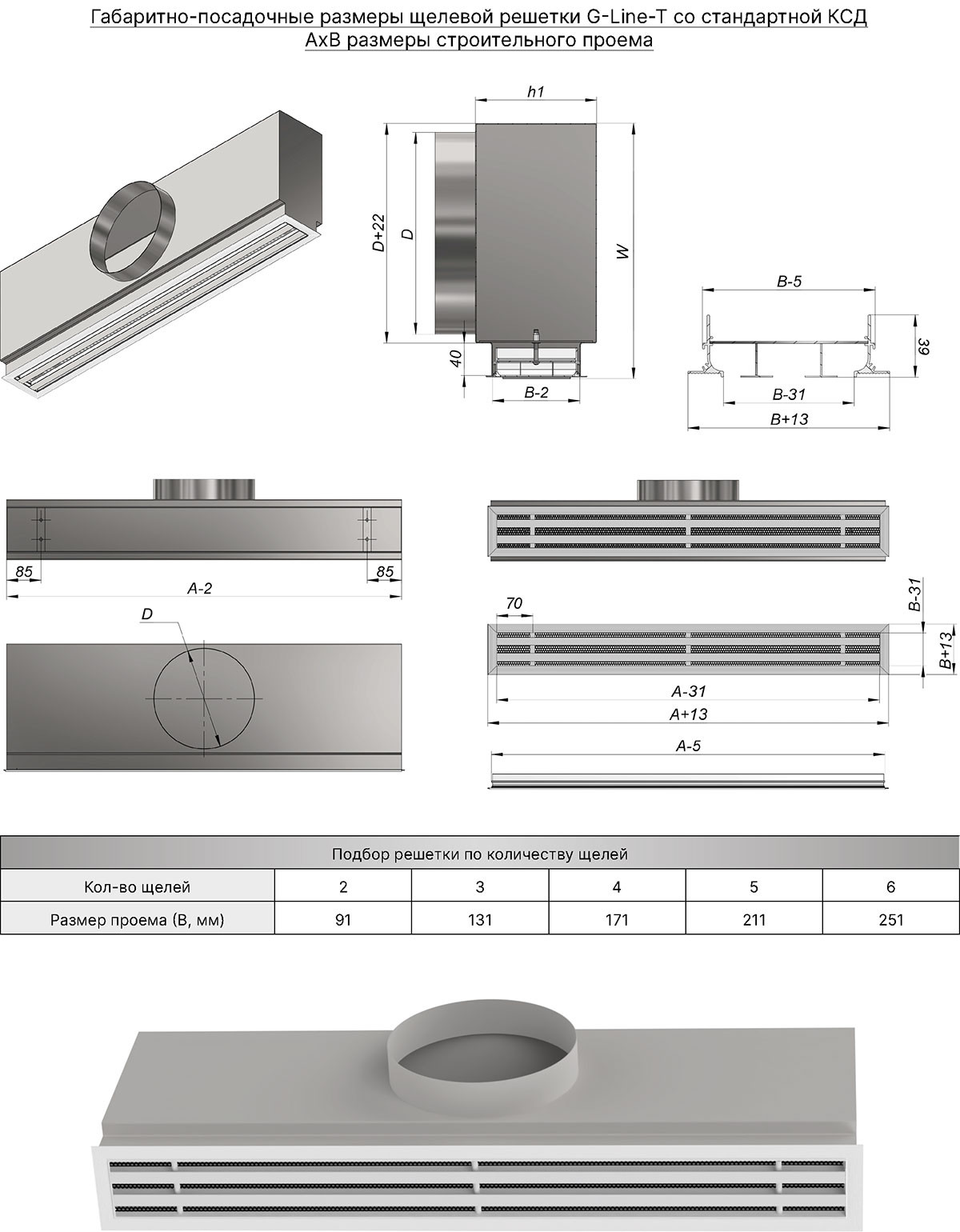

Габаритные и посадочные размеры решетки варьируются в зависимости от серии и конкретного типоразмера. Для точного определения посадочных размеров необходимо руководствоваться чертежами конкретного типа решетки, представленными в каталоге производителя.

Процесс монтажа предусматривает крепление решетки саморезами или винтами М3 к закладным элементам в КСД через перфорацию. После фиксации решетки к камере статического давления выполняется шпаклевка с использованием предусмотренной полки. Ребристая поверхность рамки обеспечивает надежное сцепление с отделочными материалами.

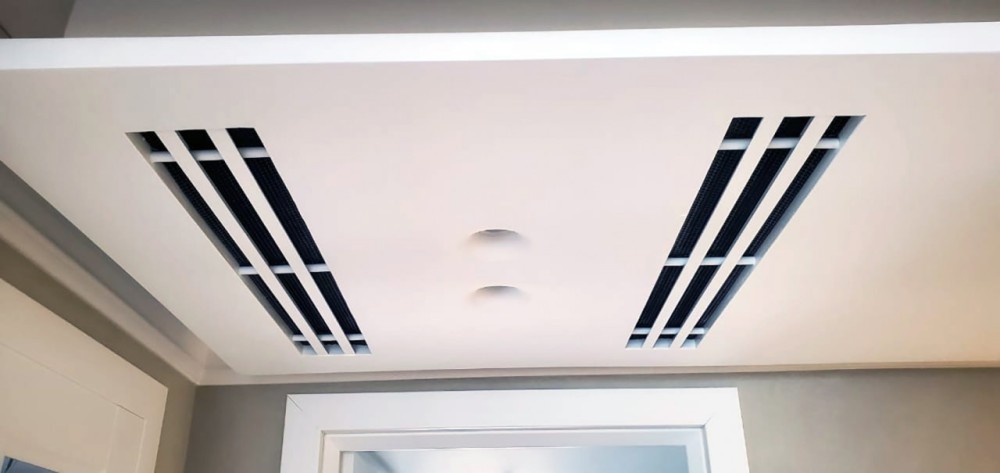

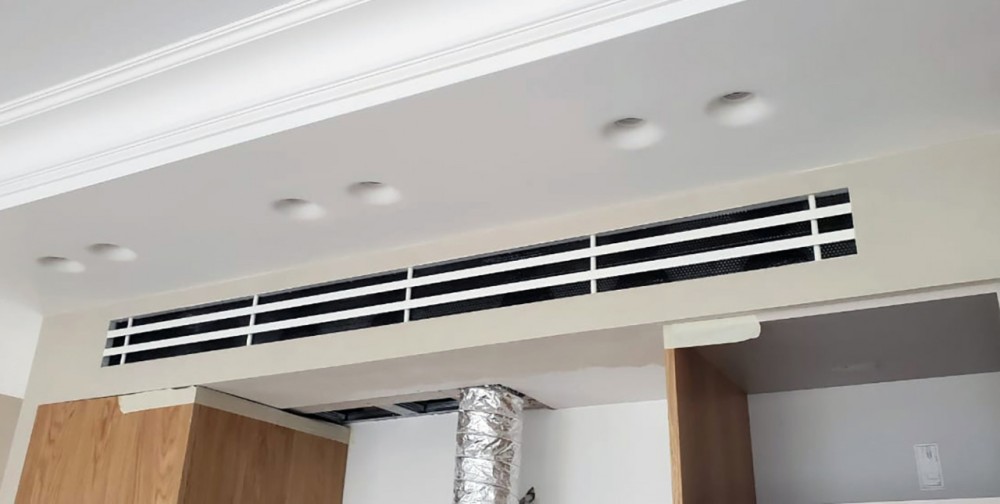

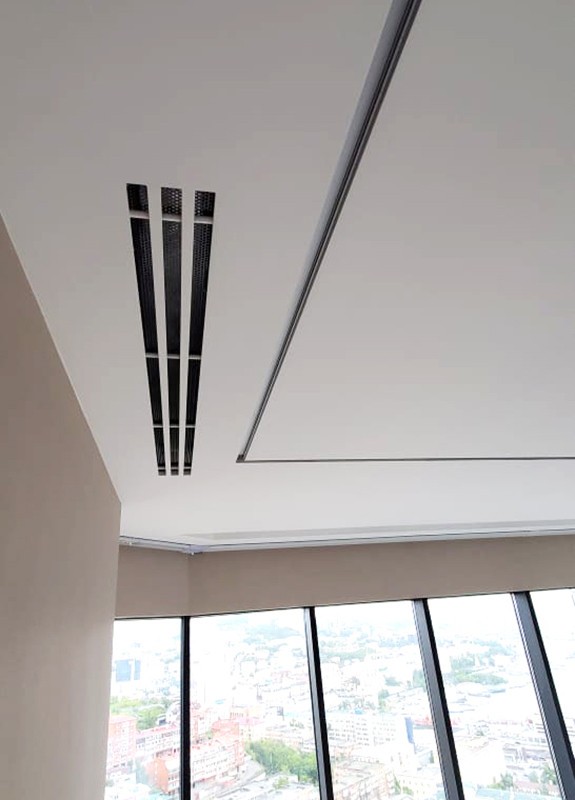

Щелевые диффузоры G-Line-T находят применение в различных типах помещений, включая офисные здания, торговые центры, медицинские учреждения и жилые пространства. Их конструкция позволяет гармонично вписаться в любой интерьер, сохраняя при этом высокую функциональность вентиляционной системы. Возможность индивидуального подбора размеров и цветовых решений делает эти изделия универсальным решением для современных систем воздухораспределения.
