Линейная решетка скрытого монтажа со съемной частью G-Line-TS

Линейная решетка скрытого монтажа со съемной частью G-Line-TS

Конструкция и технические параметры

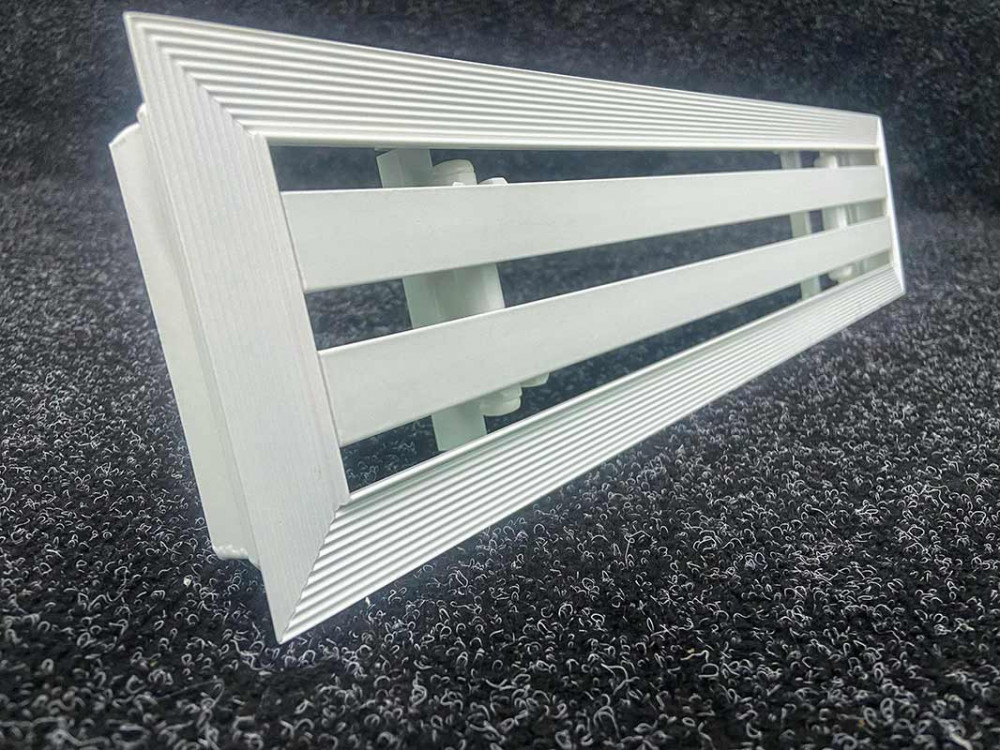

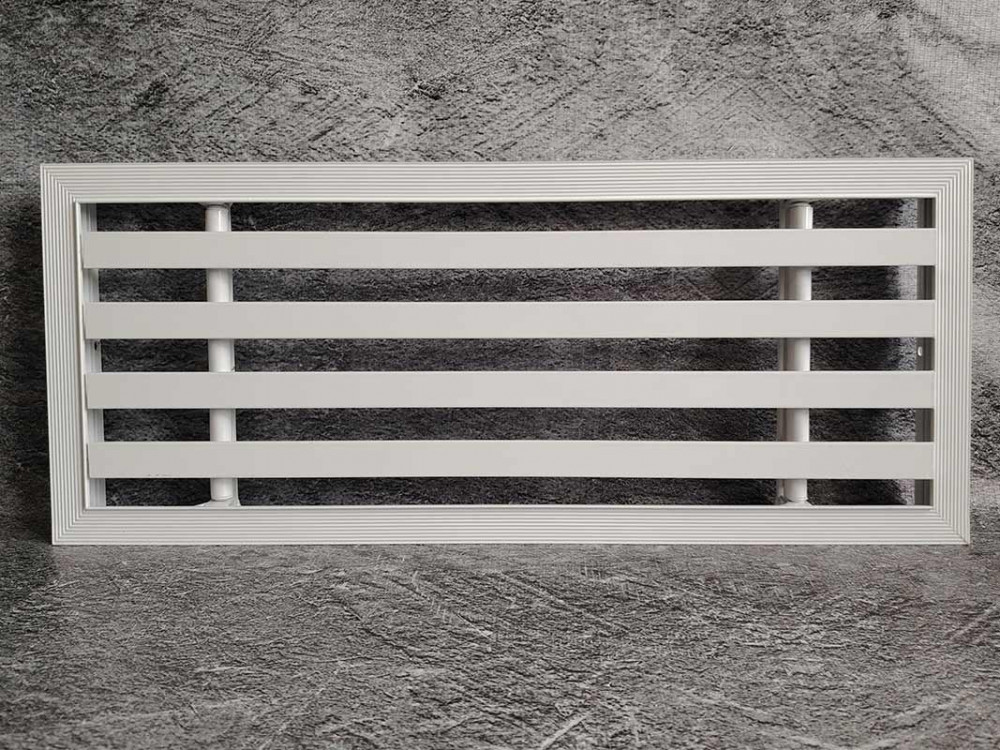

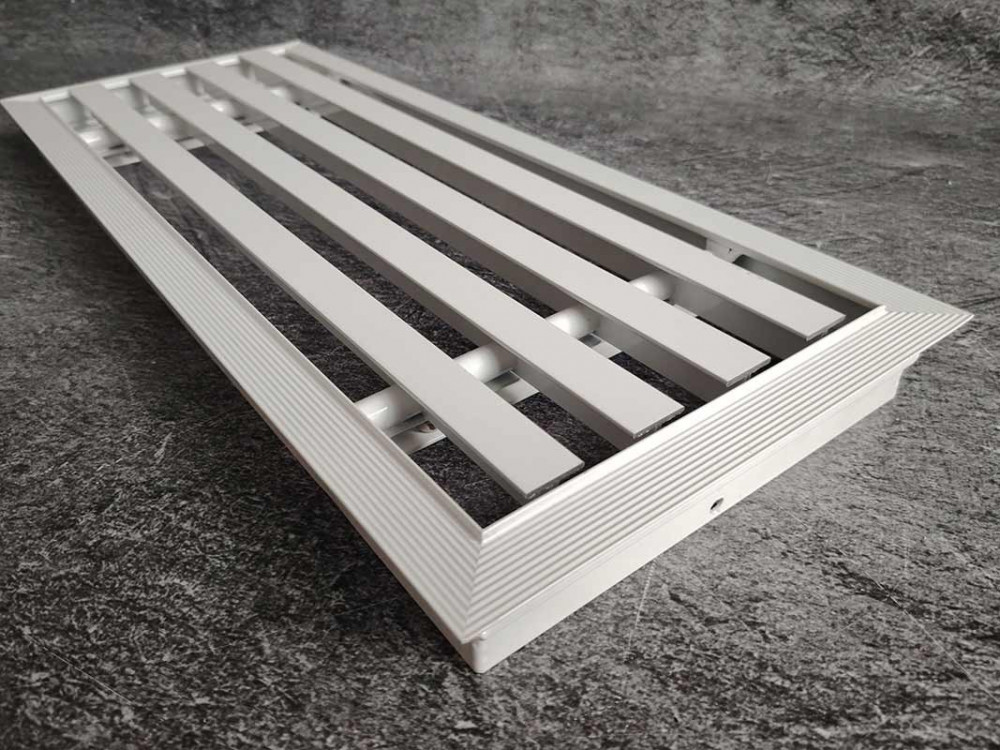

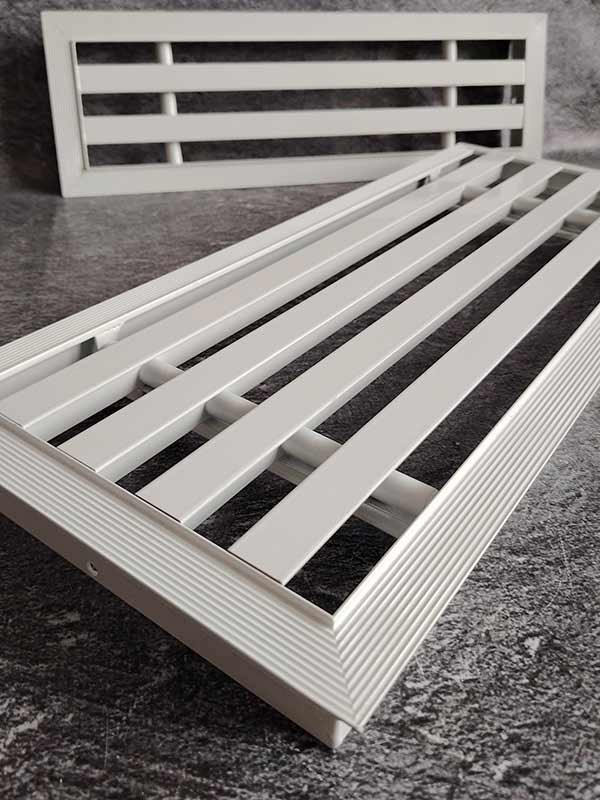

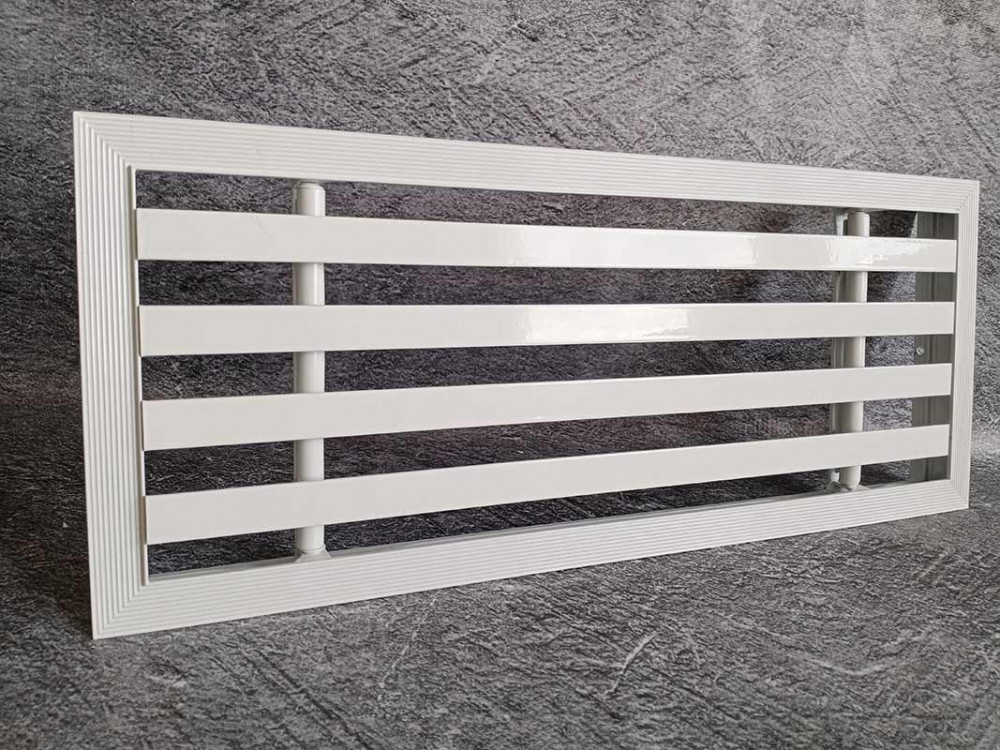

Линейная решетка G-Line-TS представляет собой современное решение для систем вентиляции и кондиционирования воздуха. Изделие изготавливается из экструдированного алюминиевого профиля АД31, соответствующего ГОСТ 22233-2001. Основные технические характеристики:

• Ширина жалюзи: 20 мм (Т-образный профиль)
• Диапазон размеров: от 200×100 мм до 2000×1000 мм с шагом 1 мм
• Стандартный цвет: RAL 9016M матовый белый

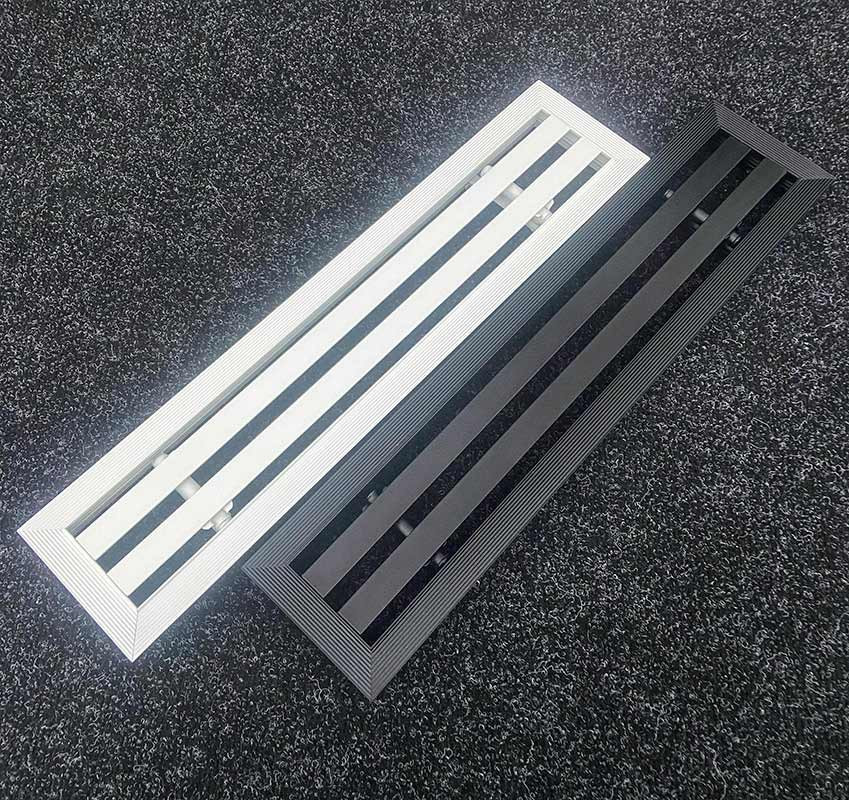

• Возможность индивидуальной окраски в любой цвет по шкале RAL

Конструкция предусматривает специальную рамку с монтажной полкой 2,3 мм для шпаклевки и ребристой поверхностью, обеспечивающей лучшую адгезию отделочных материалов.

Особенности монтажа и комплектации

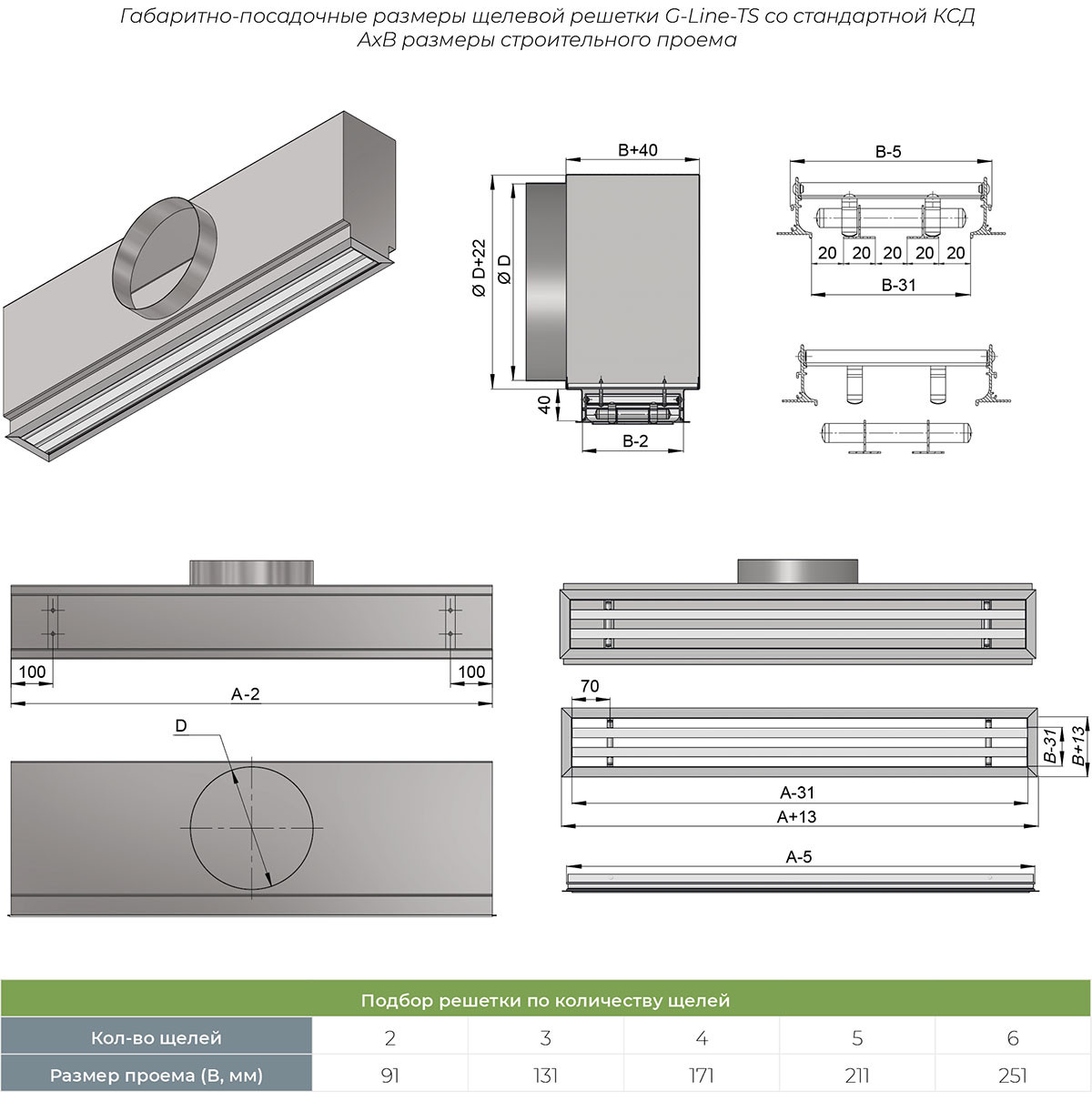

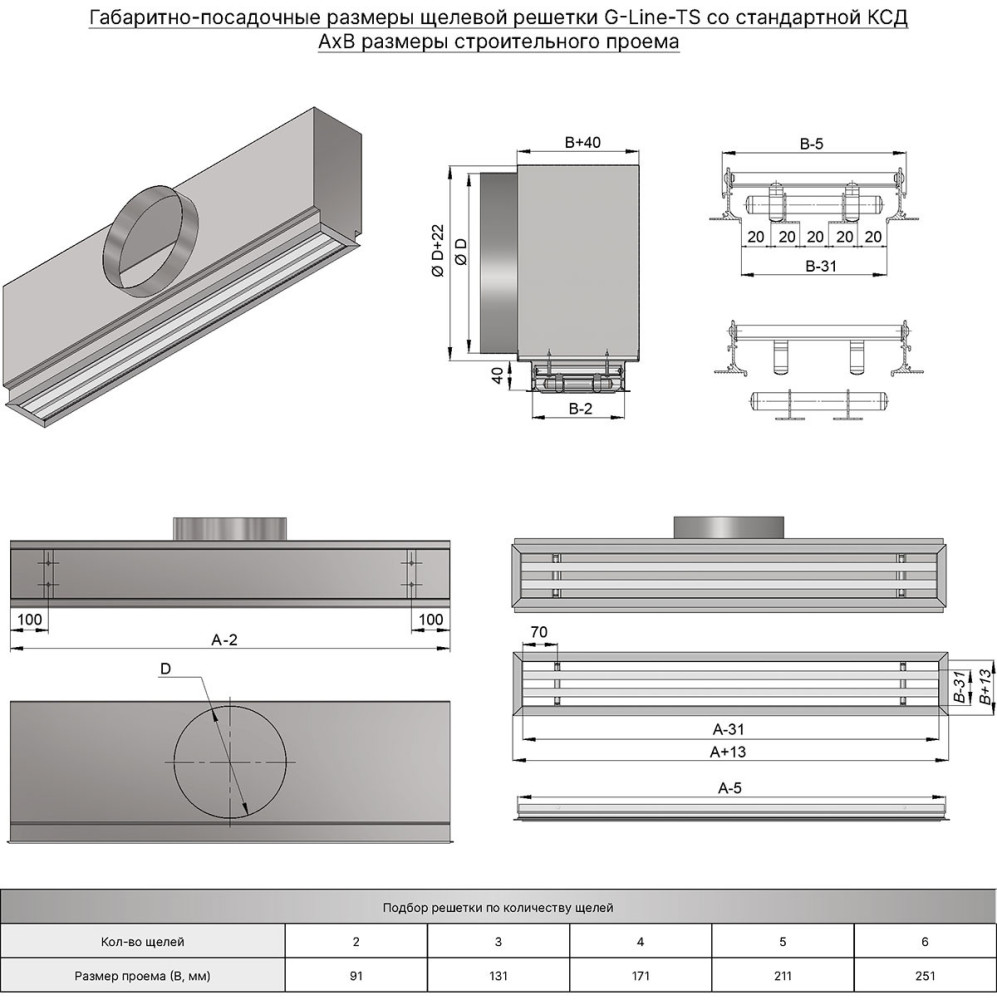

Решетка G-Line-TS комплектуется различными типами камер статического давления:

• КСД - стандартная версия с круглым подключением
• КСД-У - компактная модификация с круглой врезкой
• КСД-У-О - уменьшенная камера с овальным подключением
• КСД-У-П - компактный вариант с прямоугольным присоединением

Камеры производятся из оцинкованной стали толщиной 0,4-1,5 мм и по умолчанию поставляются без покраски. Размер монтажного пространства зависит от диаметра подключаемого воздуховода.

Функциональные особенности

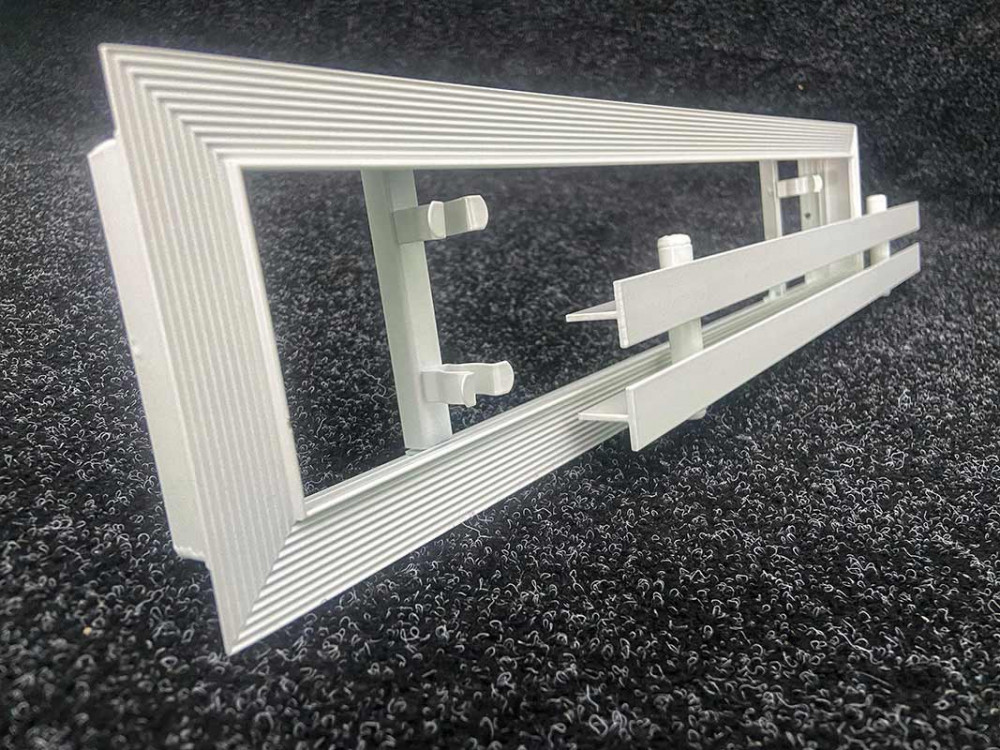

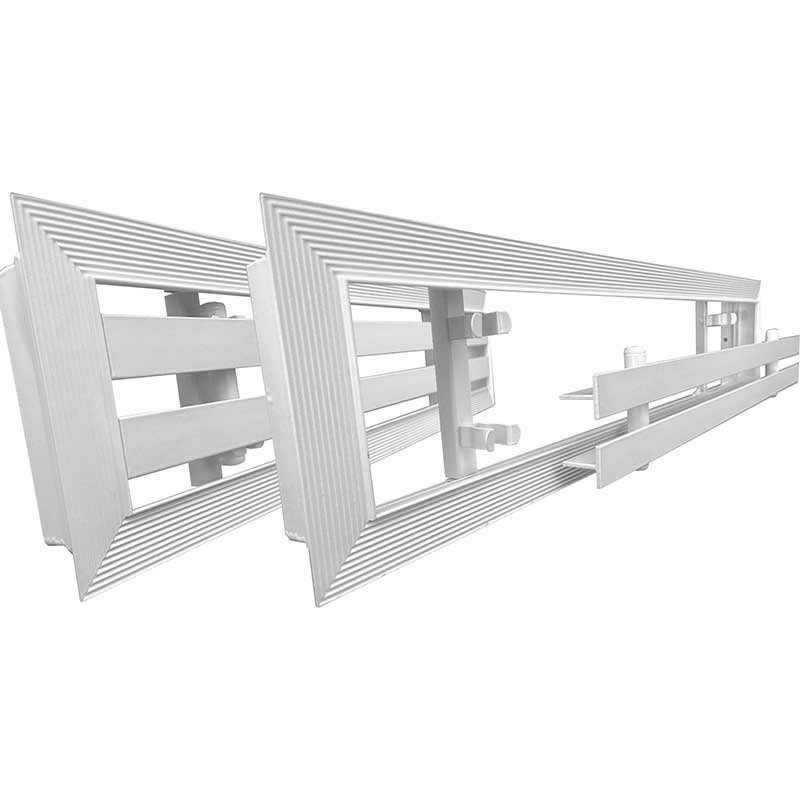

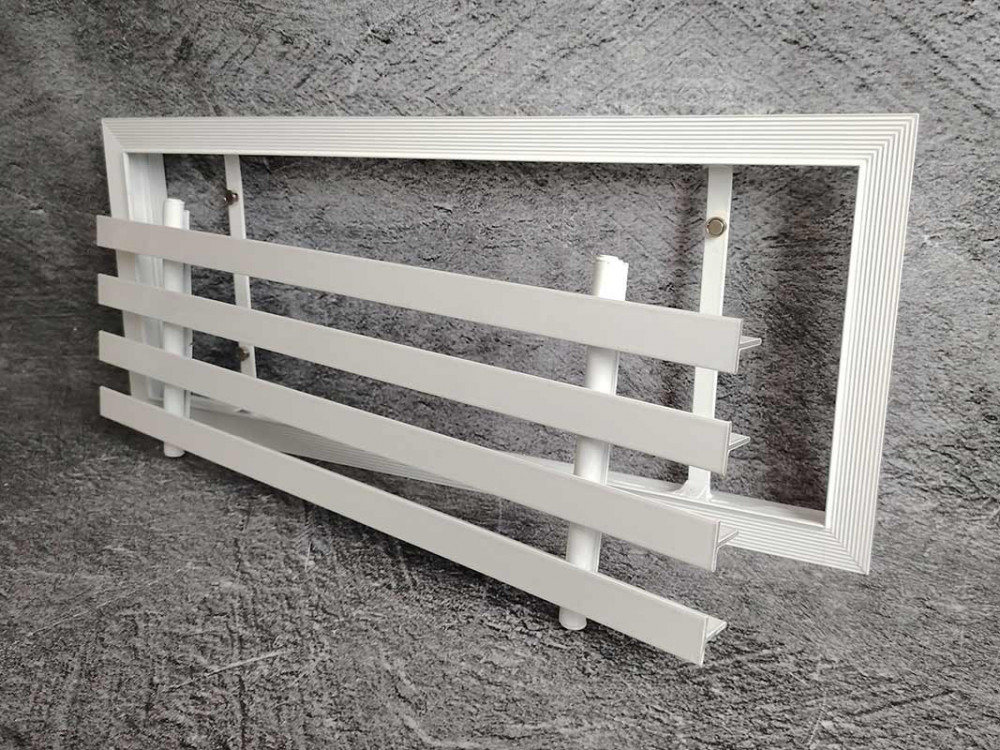

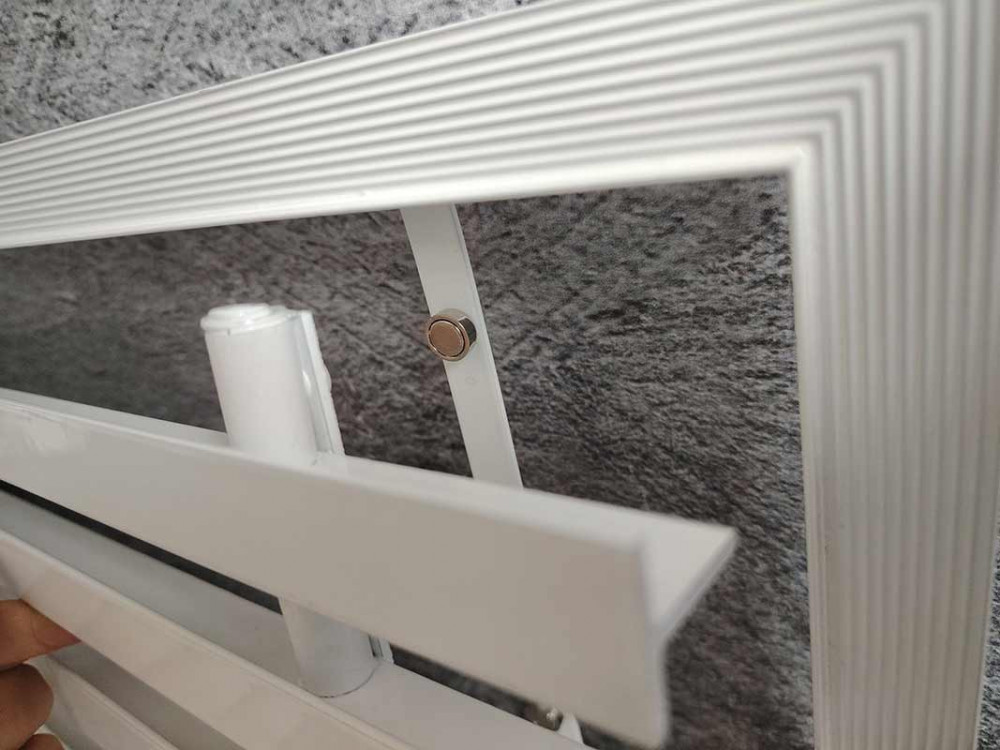

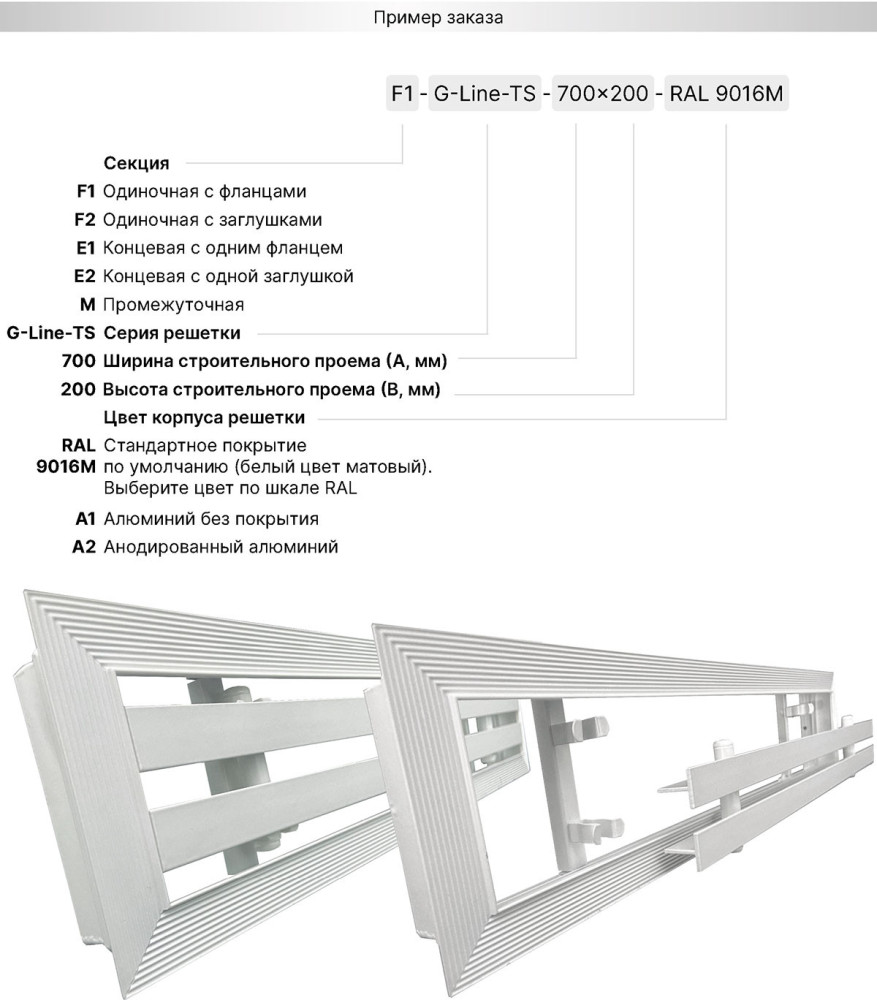

Главной отличительной чертой решетки G-Line-TS является съемное жалюзийное полотно на защелках, что обеспечивает:

• Удобный доступ для обслуживания вентиляционных каналов
• Быструю очистку внутренних поверхностей
• Простое проведение ремонтных работ

После установки видимой остается только узкая щель жалюзийного полотна, что создает эффект минималистичного дизайна.

Решетка G-Line-TS сочетает в себе функциональность вентиляционного оборудования с эстетикой современного дизайна, обеспечивая эффективный воздухообмен при сохранении визуальной чистоты интерьера.

Монтаж осуществляется путем крепления рамки саморезами или винтами М3 к закладным элементам в камере статического давления через специальные перемычки. После установки выполняется шпаклевка, покраска и финальная установка съемного сердечника с ламелями.
