Решетка щелевая со съемными ламелями Airline-TS

Решетка щелевая со съемными ламелями Airline-TS для систем вентиляции

Решетка Airline-TS представляет собой современное решение для скрытого монтажа в системах вентиляции и кондиционирования. Конструкция разработана для эффективного распределения воздушных потоков при сохранении эстетичного внешнего вида помещения.

Конструктивные особенности

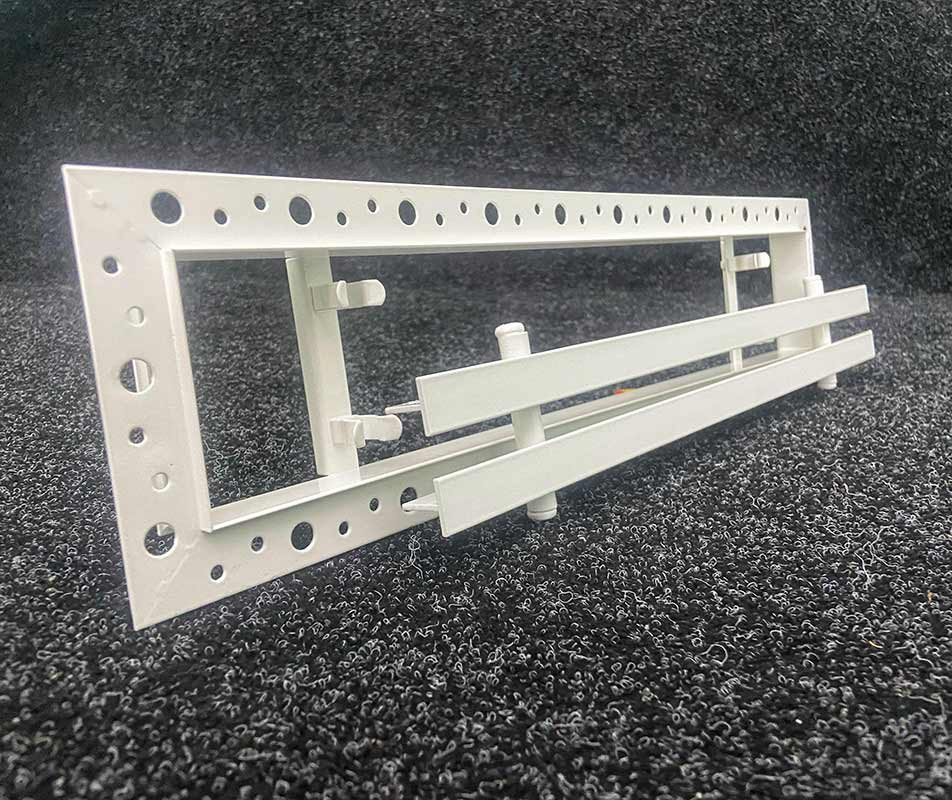

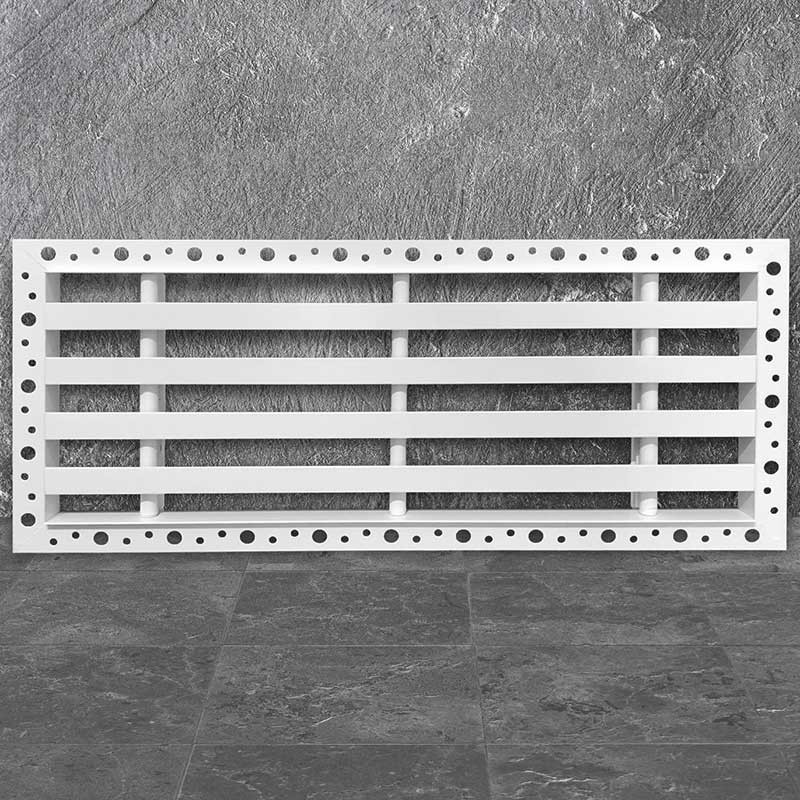

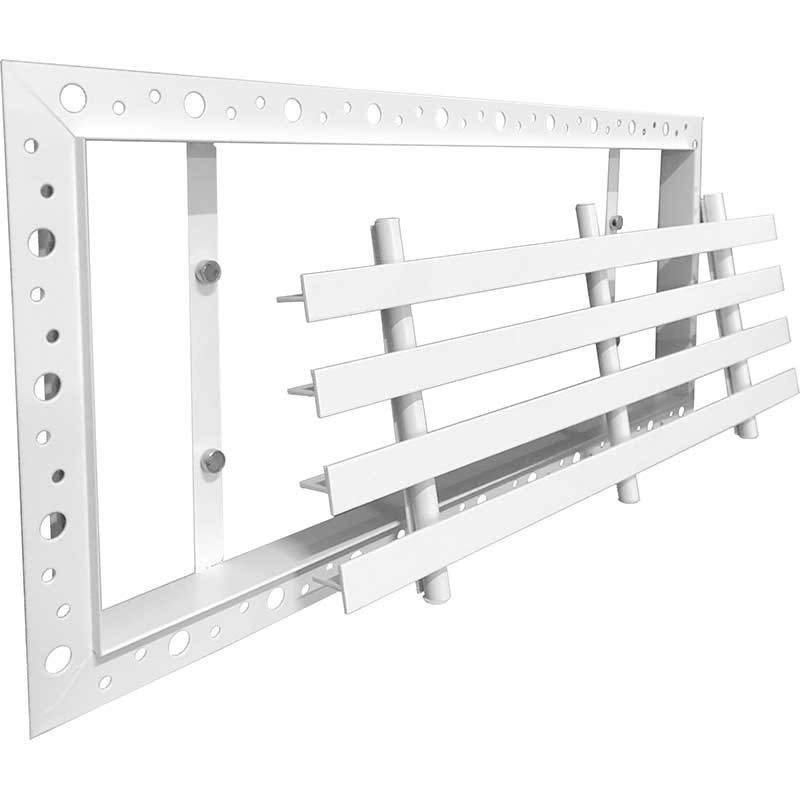

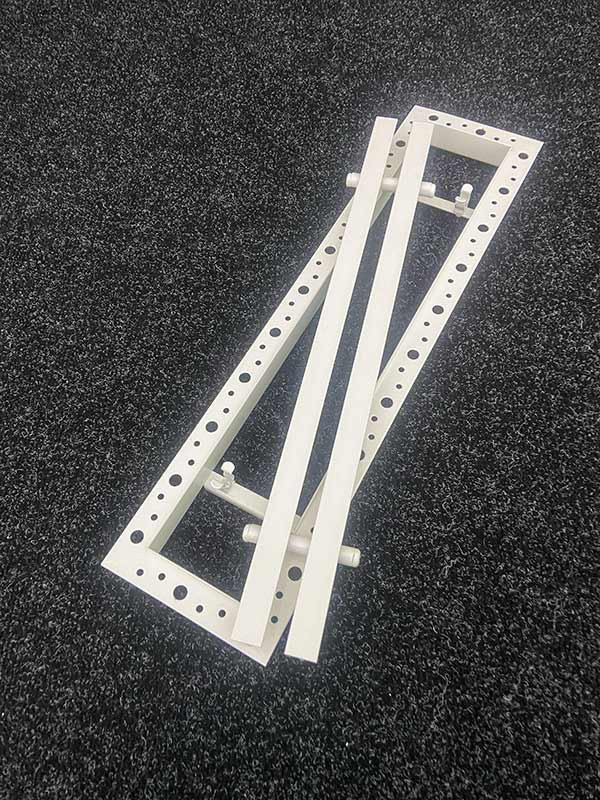

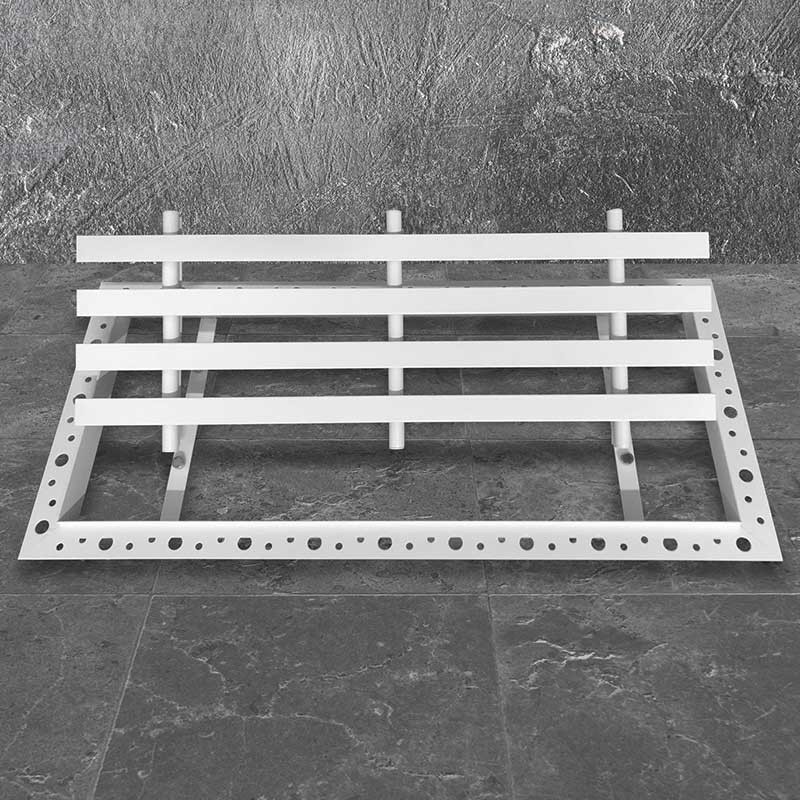

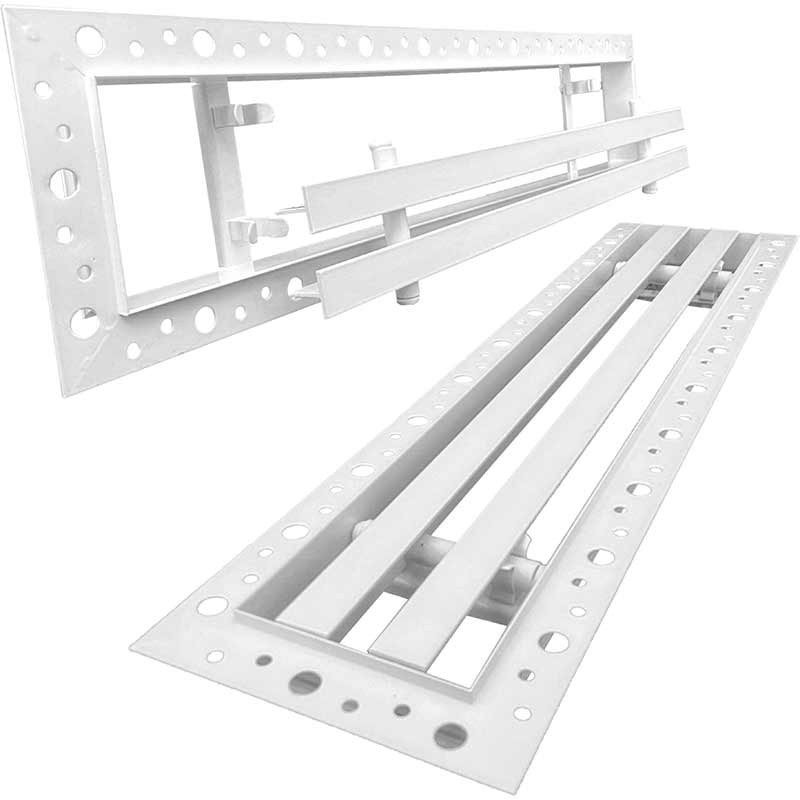

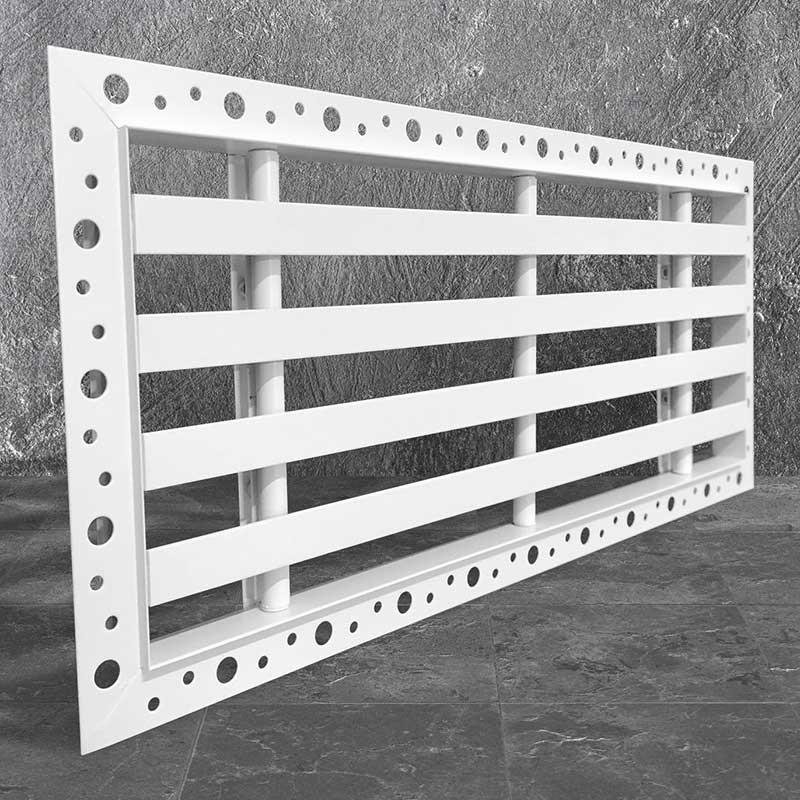

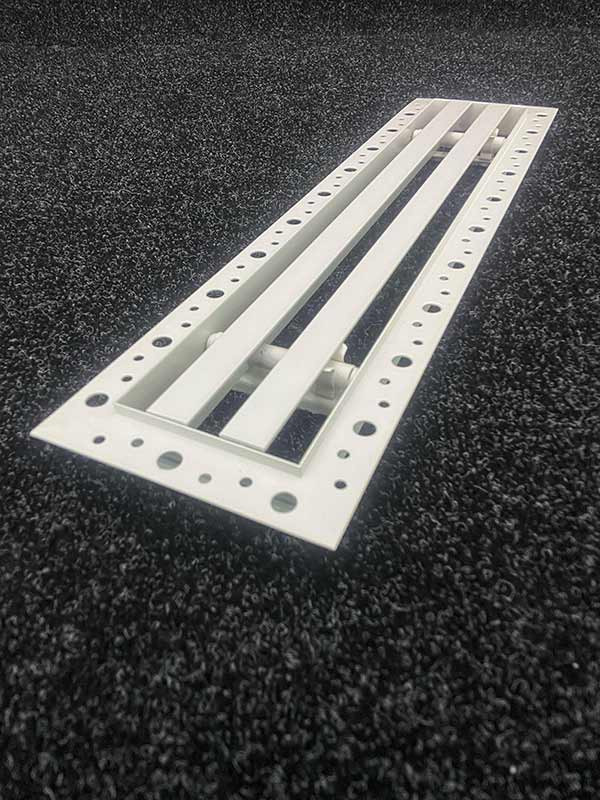

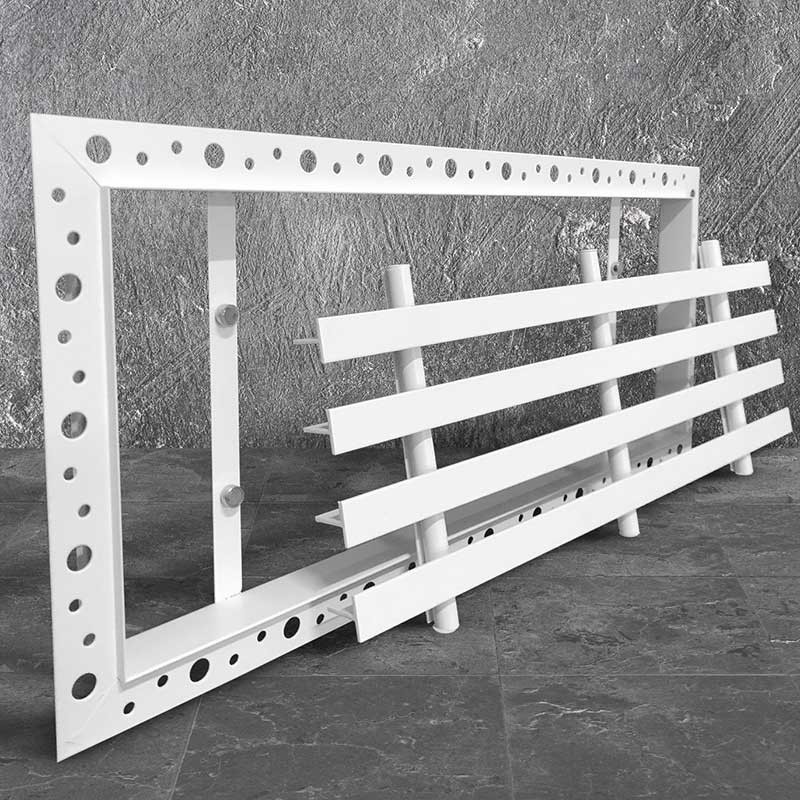

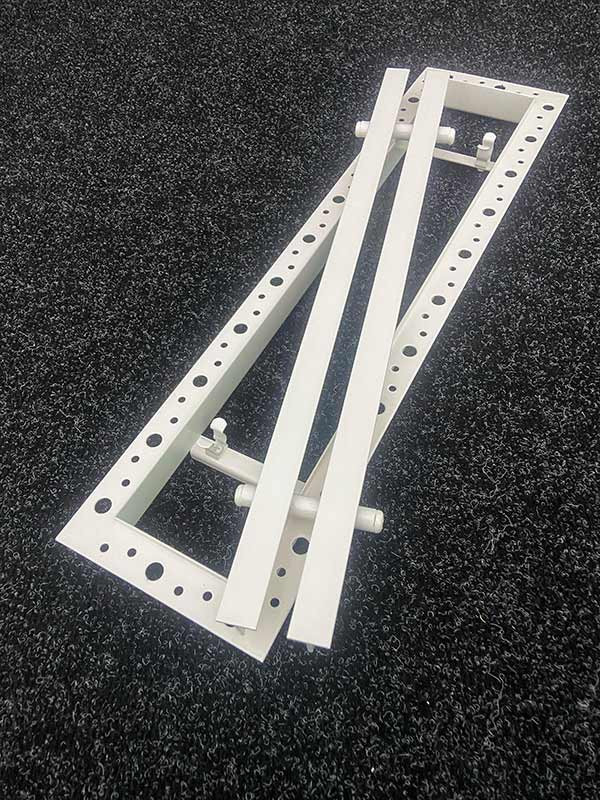

Решетка Airline-TS отличается съемным жалюзийным полотном на магнитах, что значительно упрощает обслуживание вентиляционных каналов. Конструкция включает Т-образные ламели шириной 20 мм, образующие ровные воздухораспределительные щели.

Технические параметры:

• Материал: экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2001
• Тип ламелей: Т-образные, 20 мм
• Крепление полотна: магнитное
• Монтажная полка: 6 мм (под гипсокартон)

Комплектация и варианты подключения

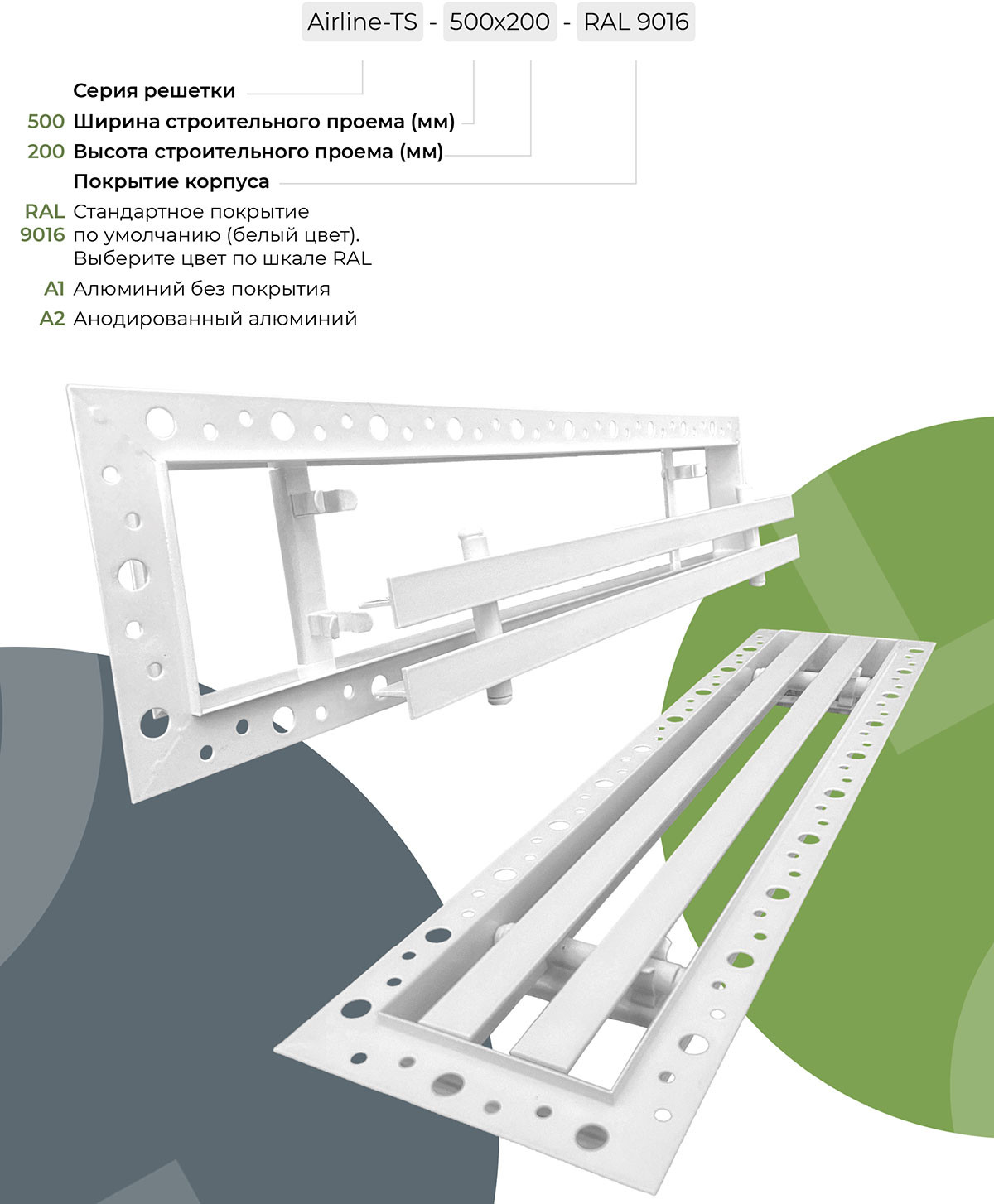

Решетка может комплектоваться различными типами камер статического давления для подключения к воздуховодам. Стандартное цветовое решение - белый RAL 9016, возможна окраска в любой цвет по шкале RAL.

Решетка Airline-TS сочетает функциональность системы воздухораспределения с удобством обслуживания и эстетичным внешним видом, что делает ее идеальным решением для современных интерьеров.

Типы камер статического давления

Для подключения к вентиляционной системе решетка комплектуется камерами статического давления из оцинкованной стали толщиной 0,4-1,5 мм.

Доступные варианты:

• КСД - стандартная камера с круглой врезкой
• КСД-У-О - уменьшенная камера с овальной врезкой
• КСД-У-П - уменьшенная камера с прямоугольной врезкой

Монтажные решения

Решетка Airline-TS предназначена для скрытого монтажа в гипсокартонные конструкции. Конструкция предусматривает специальную монтажную полку 6 мм для оптимальной интеграции в отделочные материалы.

Этапы монтажа:

• Установка камеры статического давления
• Монтаж гипсокартонных конструкций
• Крепление рамки решетки к закладным деталям
• Финишная отделка и покраска
• Установка съемного жалюзийного полотна

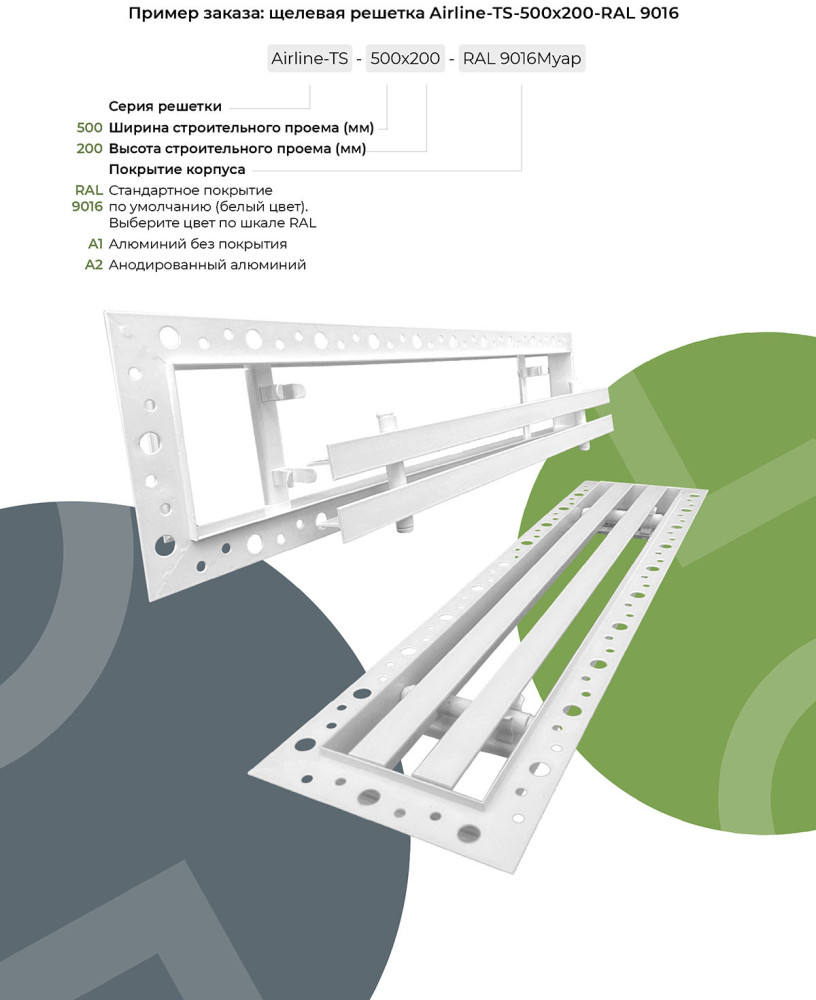

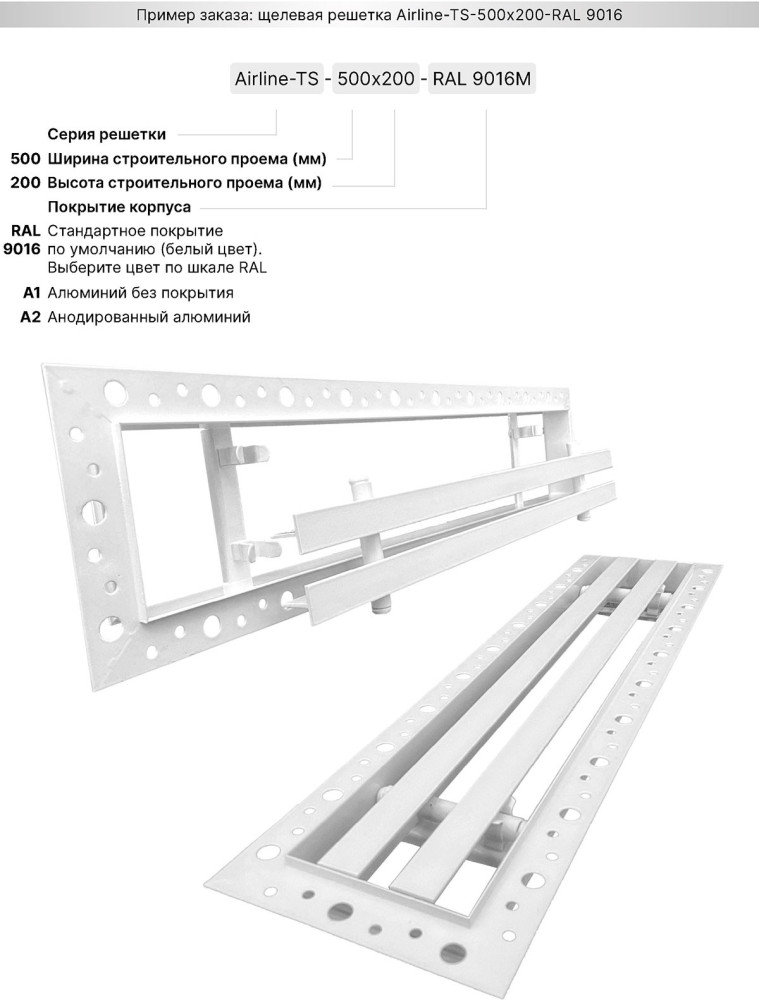

Габаритные параметры и заказ

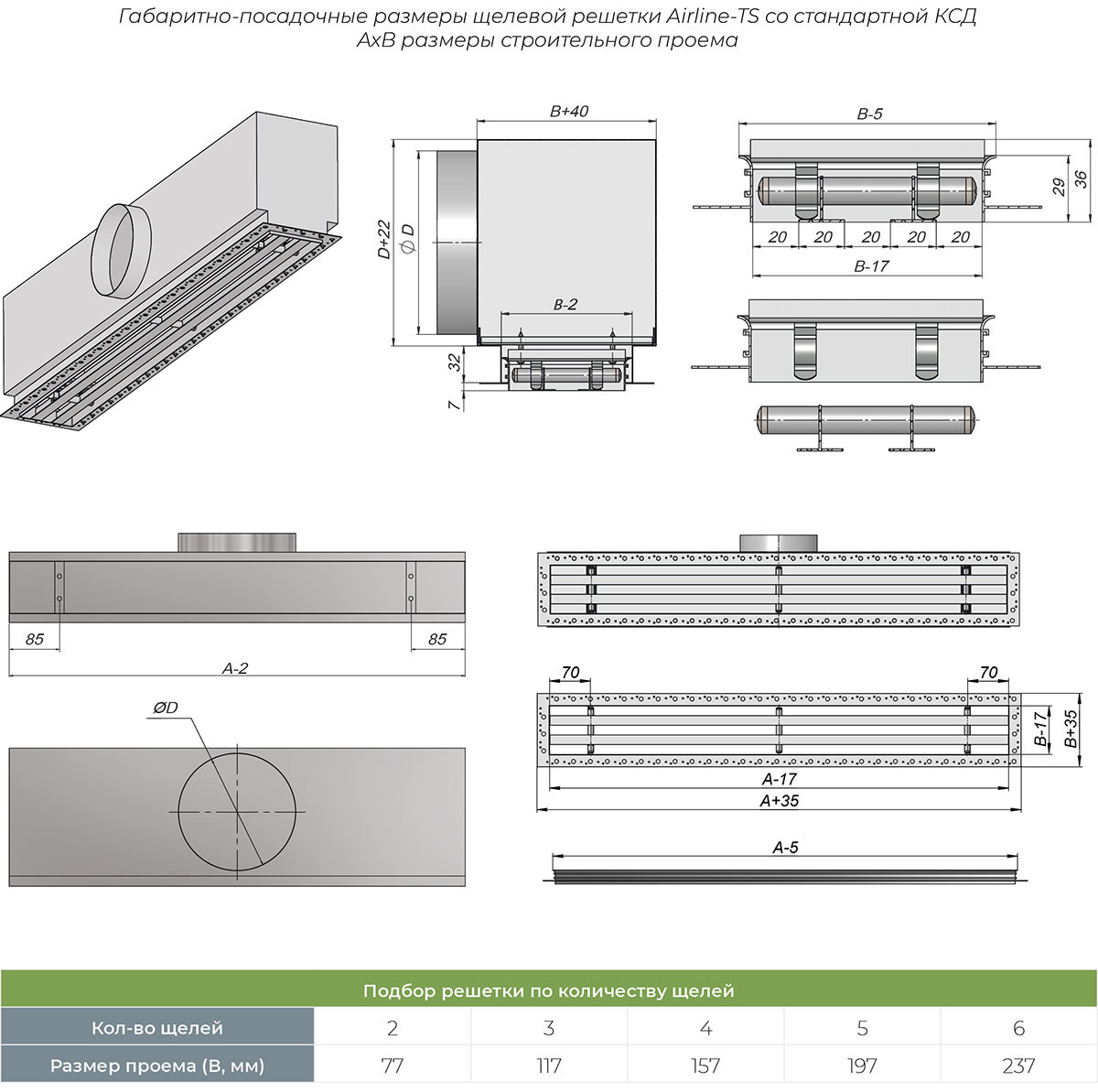

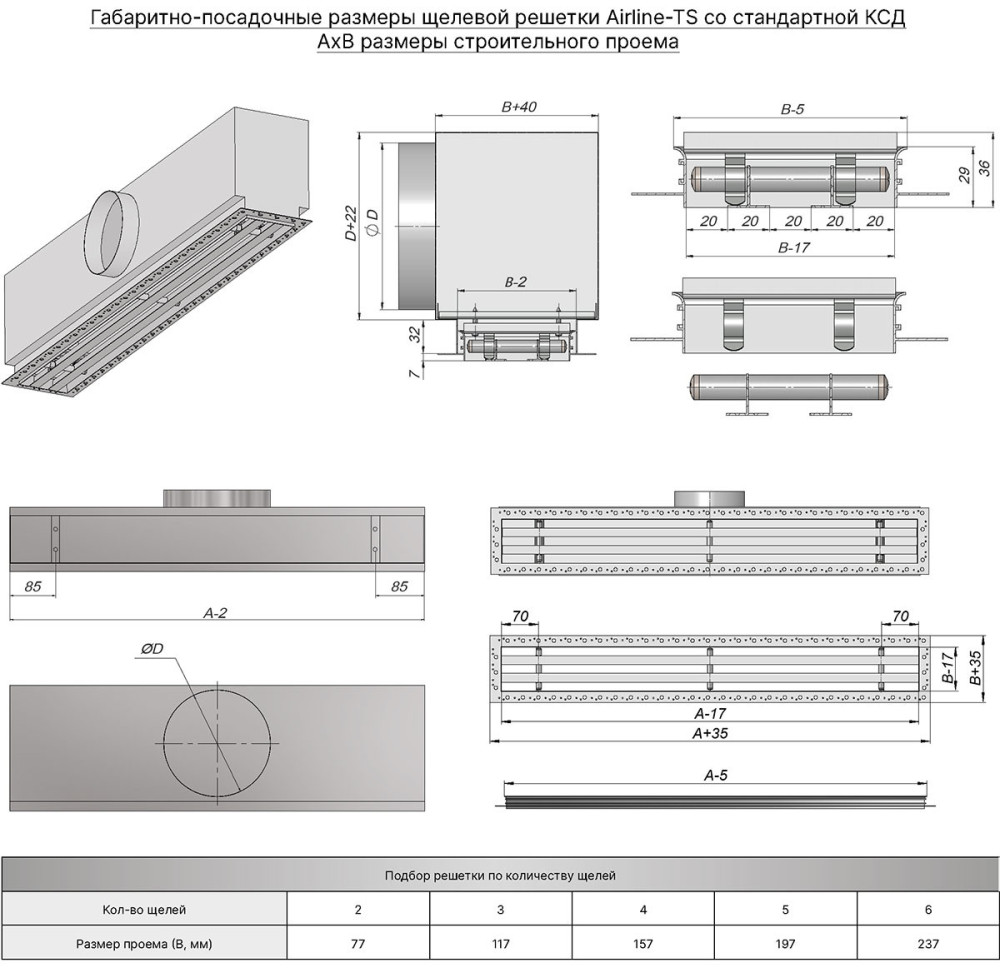

Решетка Airline-TS производится в различных типоразмерах, габаритно-посадочные параметры определяются по чертежам конкретной серии. Возможно изготовление нестандартных решений по индивидуальным параметрам.

Заказать решетку щелевую со съемными ламелями Airline-TS напрямую у производителя в Москве и области можно по телефону:

Конструкция решетки Airline-TS разработана с учетом всех требований современных систем вентиляции. Съемное жалюзийное полотно на магнитах обеспечивает легкий доступ к вентиляционным каналам для обслуживания и очистки. Т-образные ламели создают направленные воздушные потоки, обеспечивая эффективное распределение воздуха в помещении.

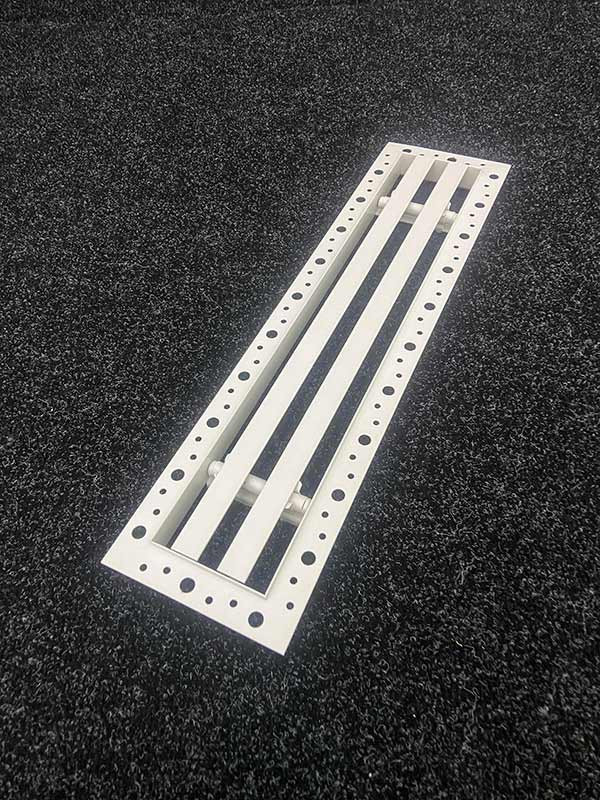

Система скрытого монтажа позволяет полностью интегрировать решетку в интерьер, оставляя видимой только аккуратную щель воздухораспределения. Специальная монтажная полка 6 мм и перфорация на рамке обеспечивают надежное крепление и хорошую адгезию с отделочными материалами.

Камеры статического давления из оцинкованной стали обеспечивают равномерное распределение воздушных масс через сечение решетки. Уменьшенные варианты камер (КСД-У-О и КСД-У-П) позволяют оптимизировать пространство при монтаже, сохраняя при этом все функциональные характеристики.
