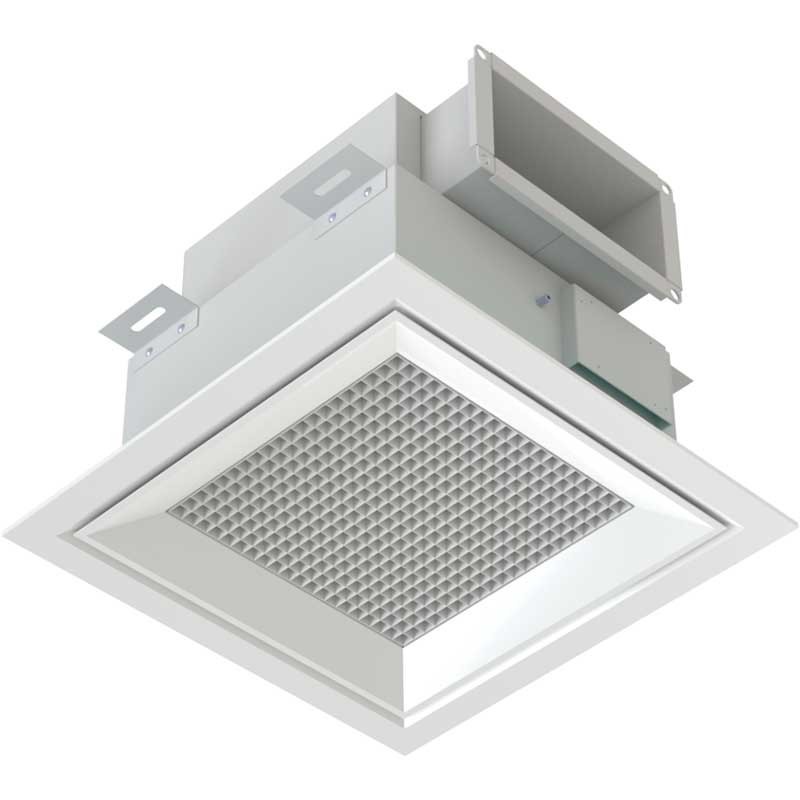

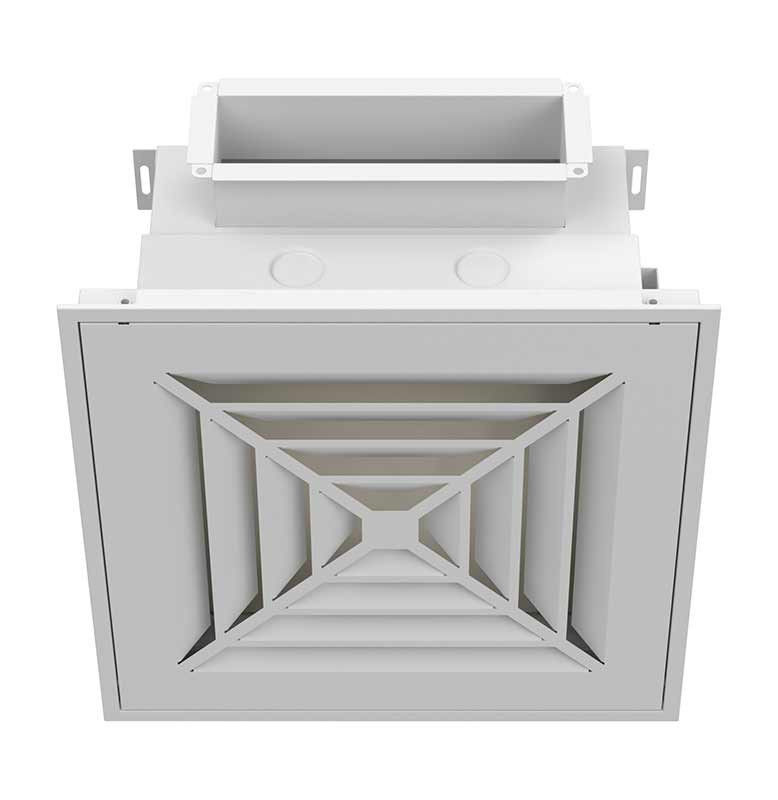

Модуль воздухораспределительный с фильтром и прямоугольным патрубком ВБ-П

Модуль воздухораспределительный с фильтром и прямоугольным патрубком ВБ-П

Воздухораздающие блоки ВБ предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).

ВБ адаптирован к конструкции несущего каркаса потолочной ячейки «чистых помещений» и препятствует эжектированию воздуха из запотолочного пространства. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счёт плотности соединения корпуса ВБ и потолочных ограждающих конструкций в соответствии с нормами GMP.

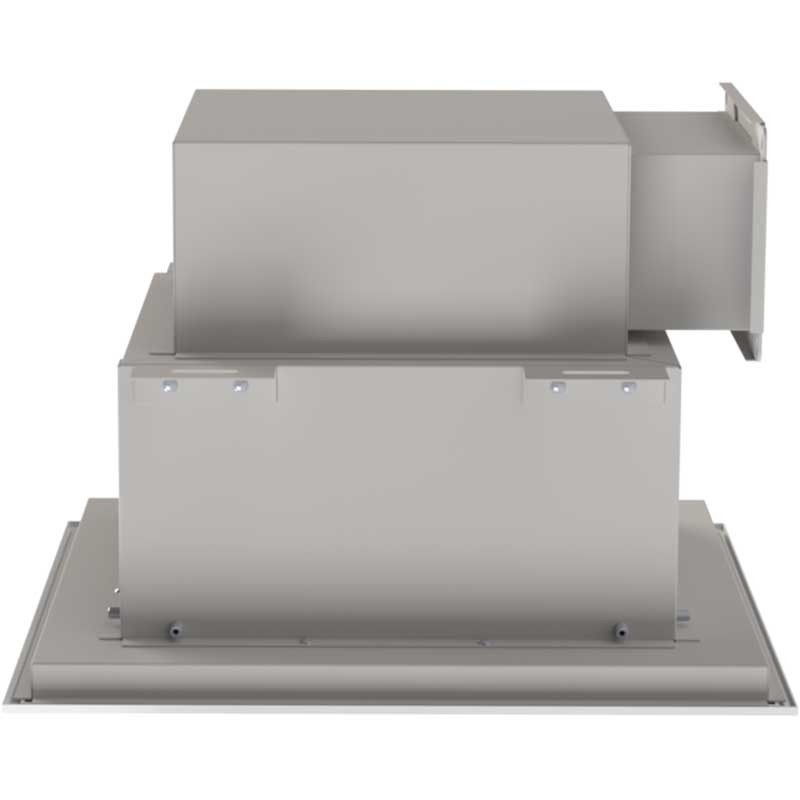

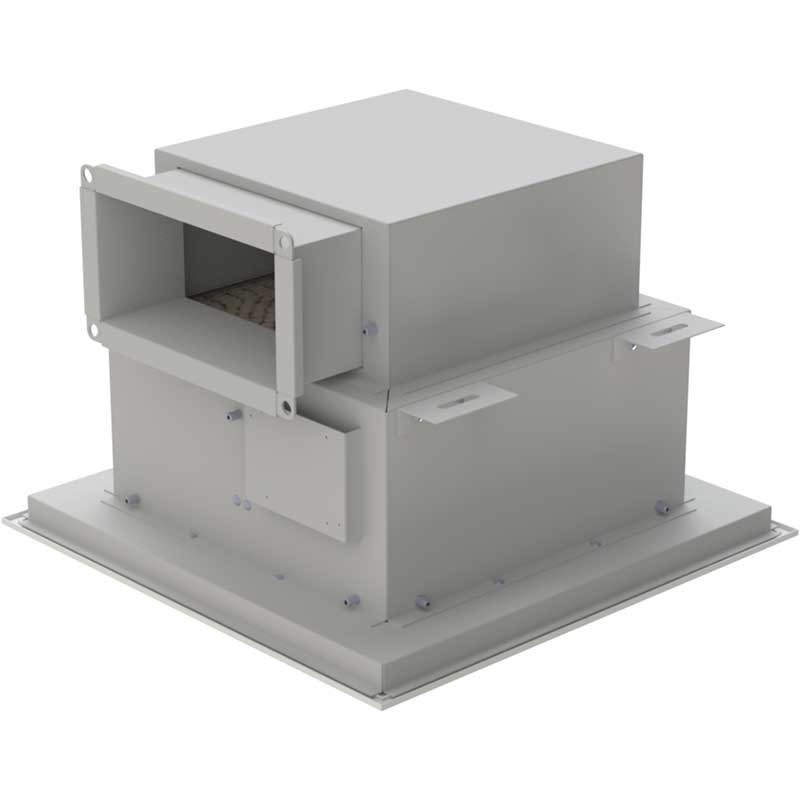

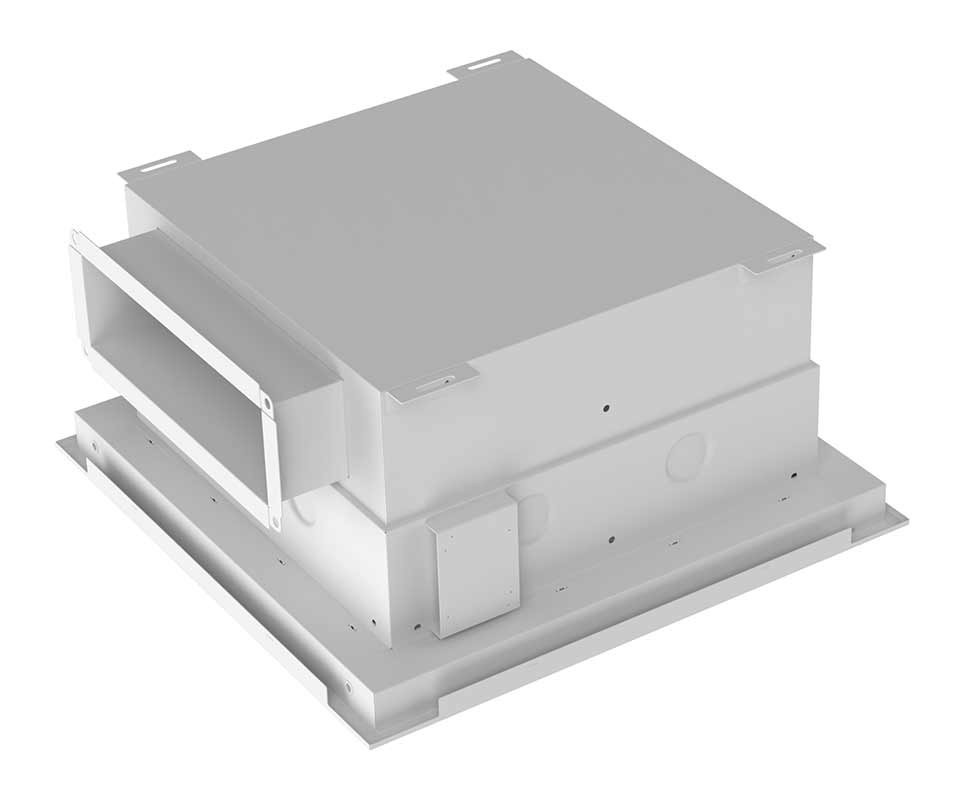

Воздухораздающий блок с прямоугольным патрубком состоит из герметичного стального сварного корпуса, воздухораспределительной лицевой панели и фильтра абсолютной очистки.

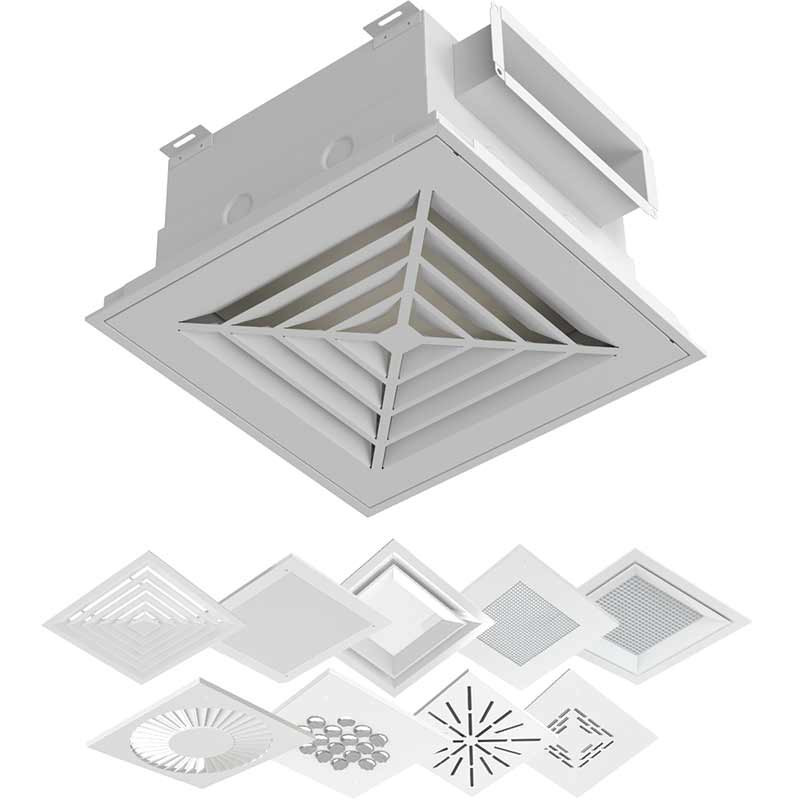

В зависимости от типа воздухораспределительной панели возможно осуществление двух способов подачи приточного воздуха:

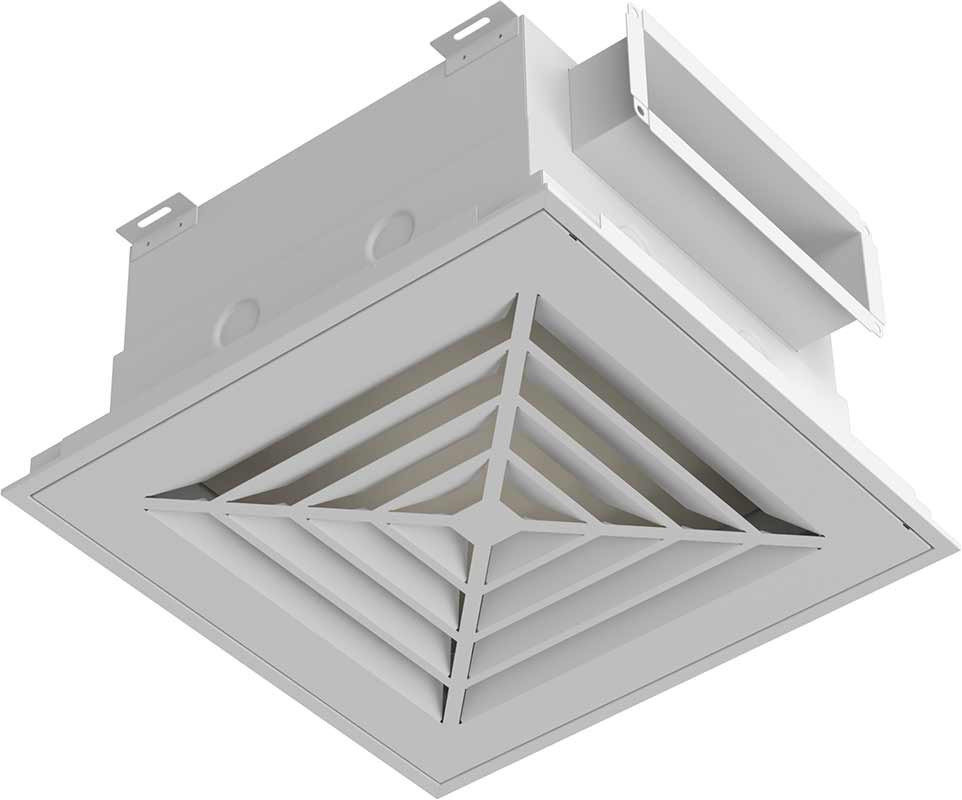

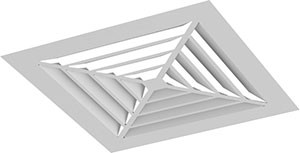

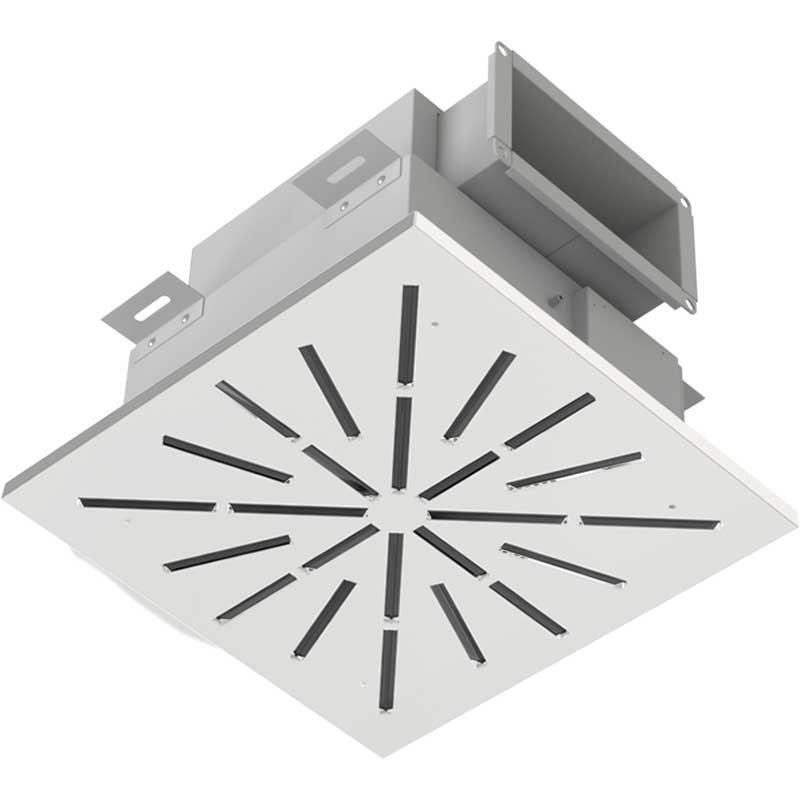

• неоднонаправленный поток воздуха (обеспечивают вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД);

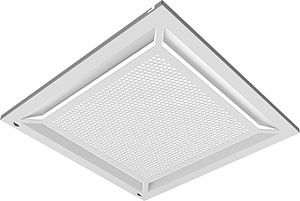

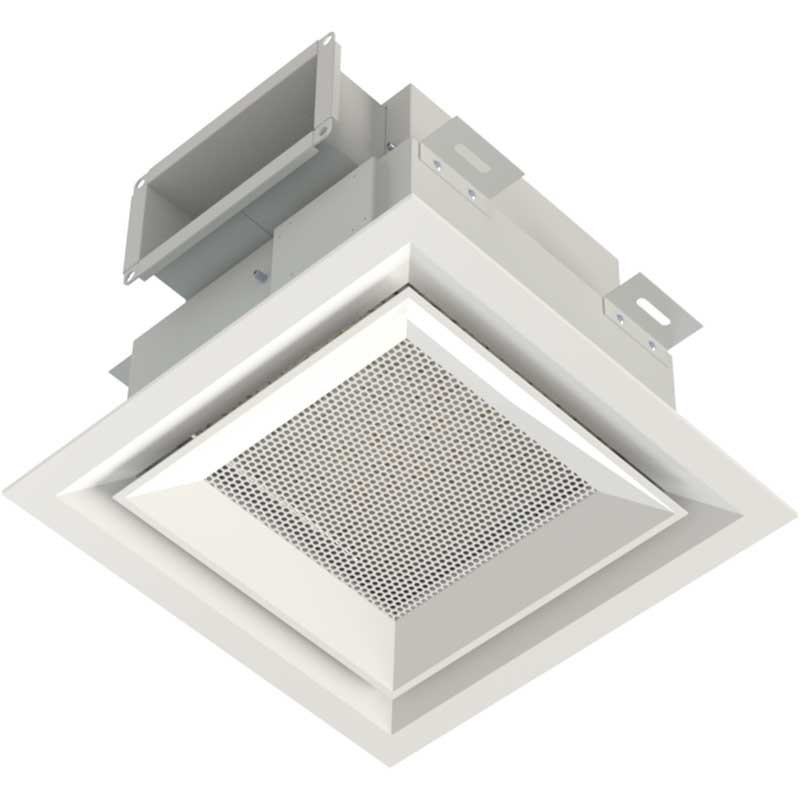

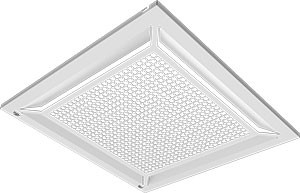

• однонаправленный поток воздуха ( обеспечивают перфорированные воздухораздающие блоки ВБП, ВБП-М; сотовые воздухораздающие блоки ВБС и ВБС-М).

Изготавливается четыре типоразмера ВБ:

• 450х450;
• 595х595;
• 750х750;
• 750х450 мм.

ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно:

• 1-ВБ - под фильтр 78 мм;
• 2-ВБ - под фильтр 150 мм;
• 3-ВБ - под фильтр 300 мм.

ВБ может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке. При заказе блока с регулирующим клапаном, по умолчанию клапан идет с ручным приводом, Но также возможно изготовление блока с клапаном с площадкой под электропривод.

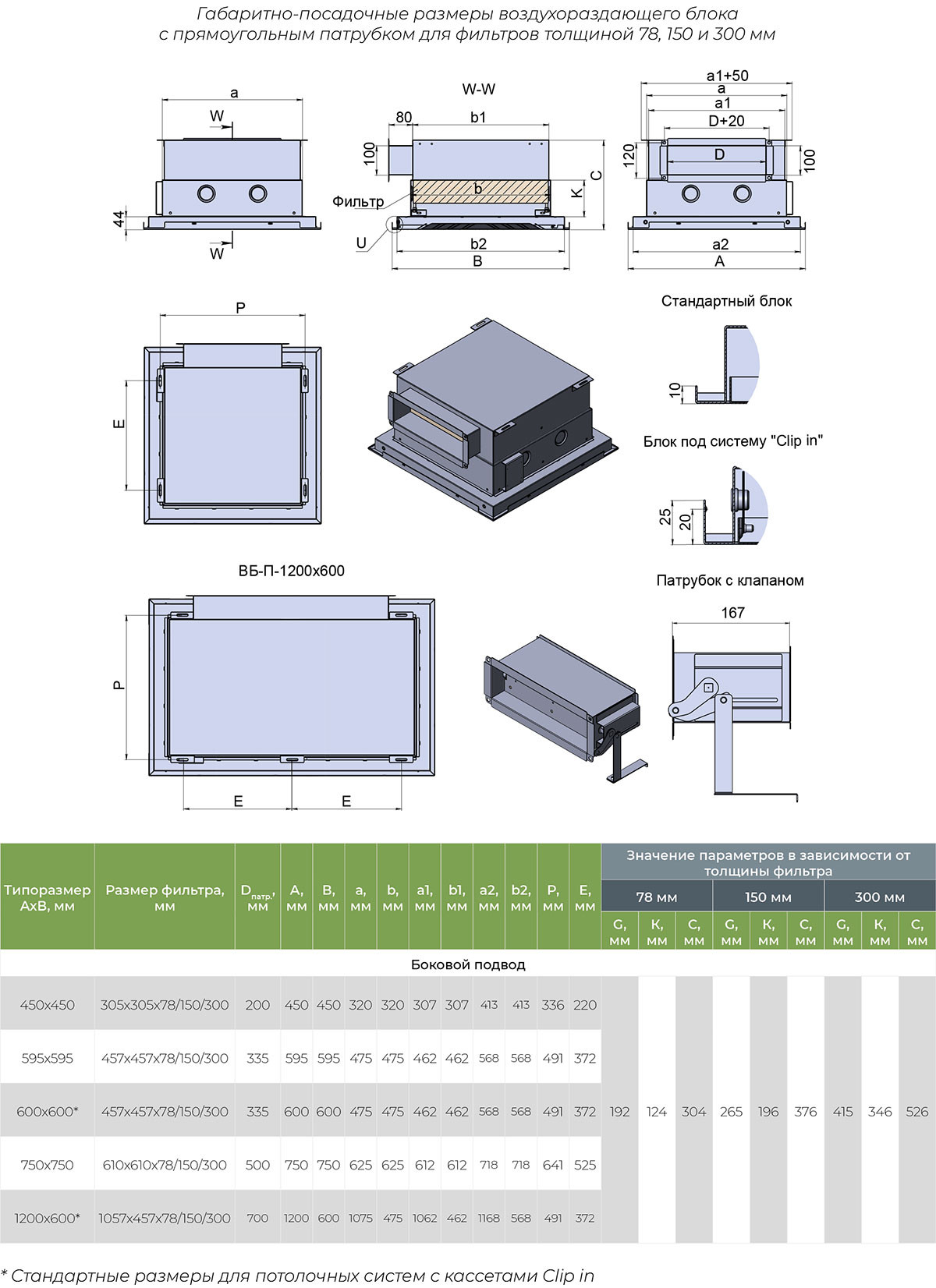

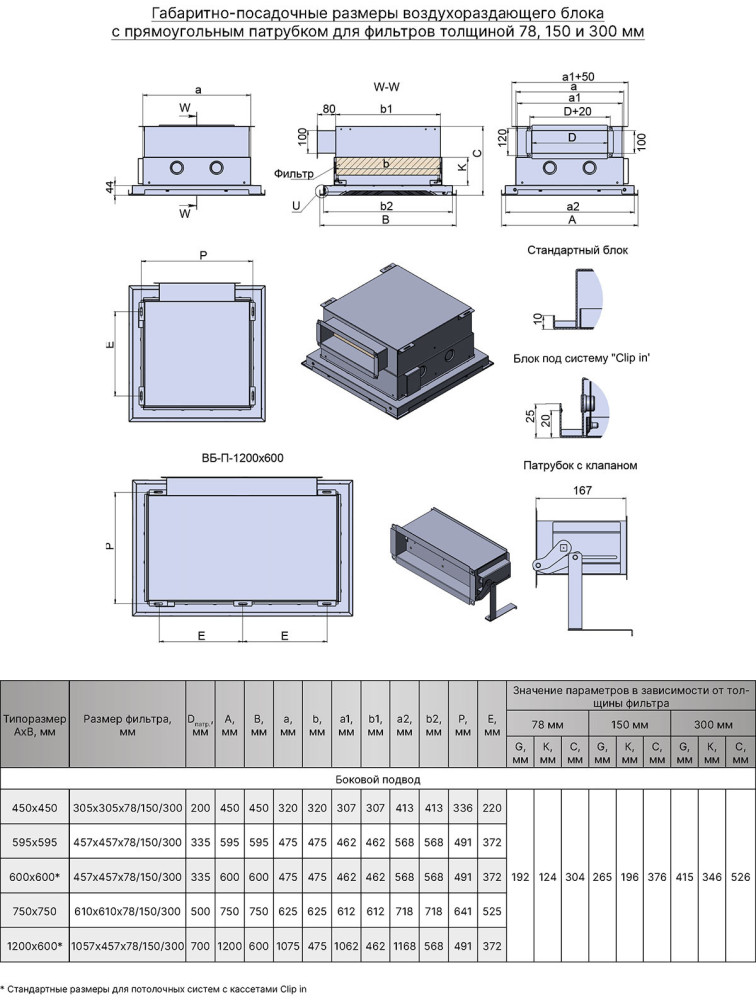

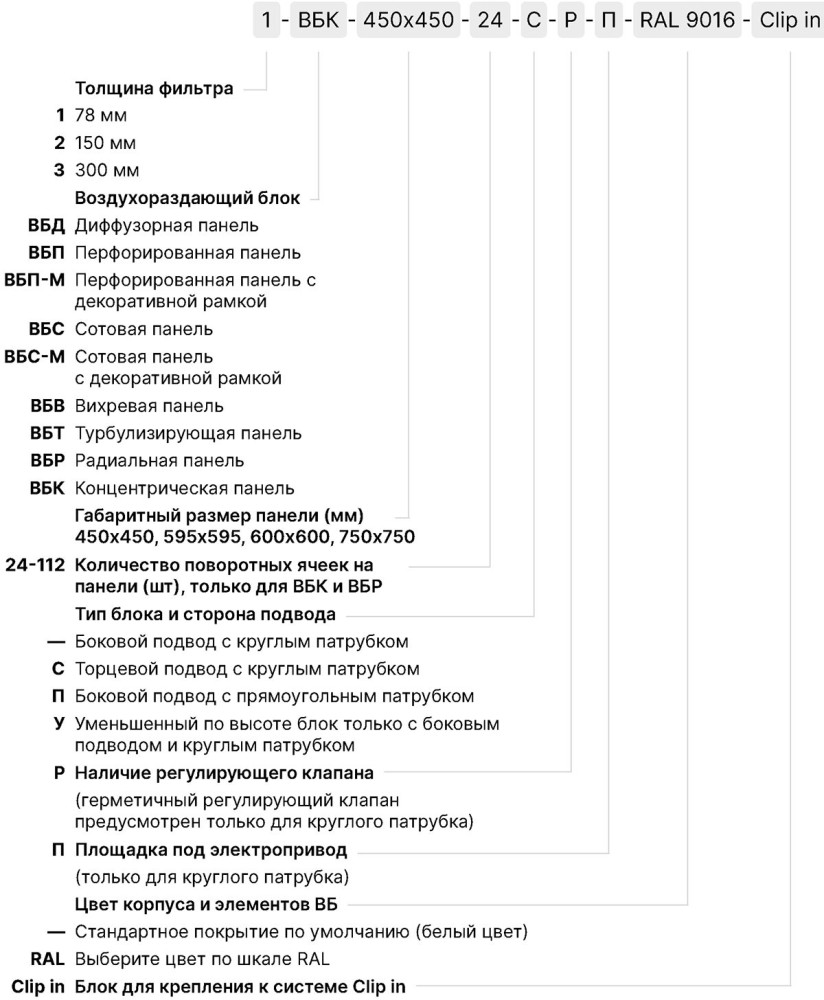

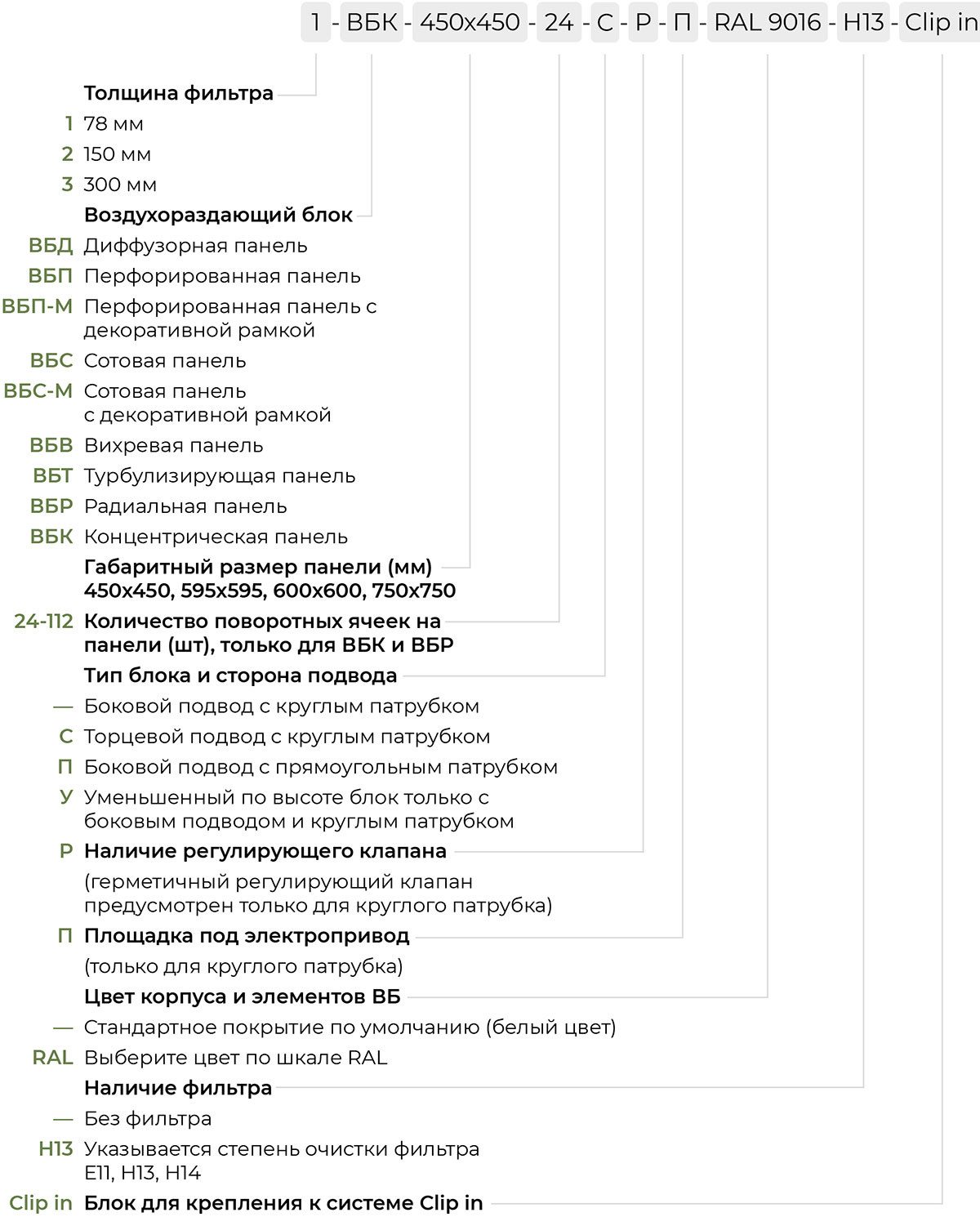

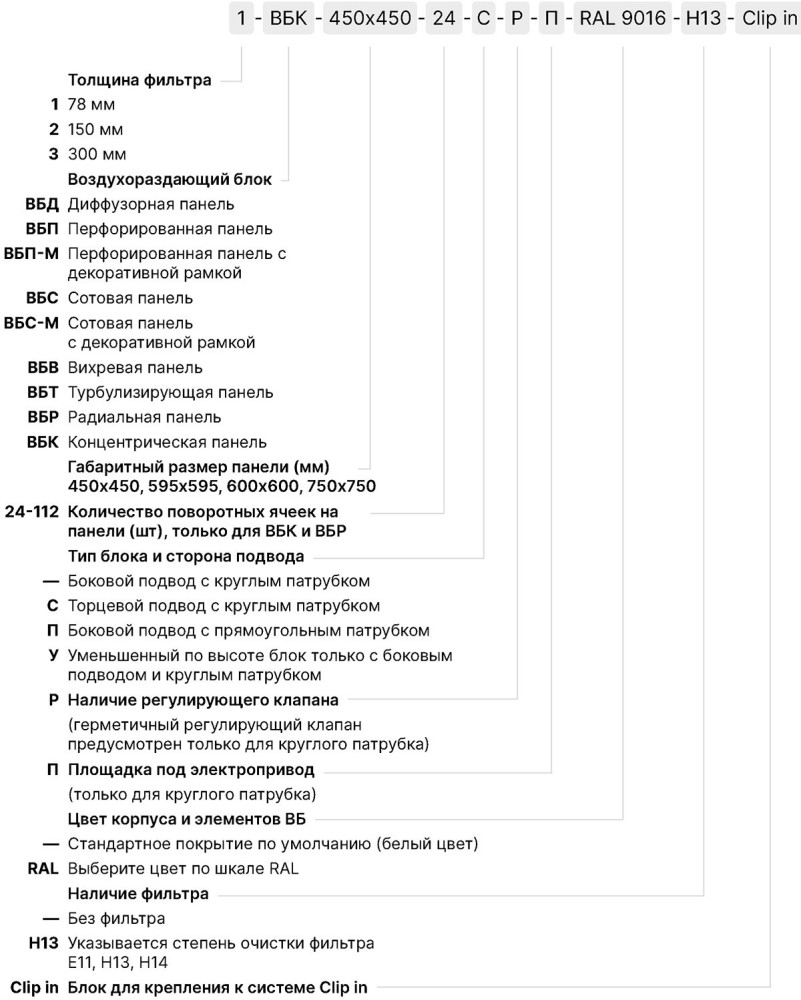

Чтобы заказать воздухораздающий блок для чистых помещений, необходимо знать габаритно-посадочные размеры блока.

Монтаж изделий бывает настенный или потолочный, как правило, в подшивном потолке, а также возможен потолочный монтаж в открытом пространстве.

Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов.

Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.

Замена и установка фильтра:

• Для замены фильтра необходимо снять лицевую панель, демонтировать прижимные уголки и извлечь фильтр.
• Удалить защитную пленку нового фильтра и установить его в корпус блока уплотнительной прокладкой внутрь.
• Установить на прежние места прижимные уголки и завернуть болты М8 до упора в рамку фильтра для поджатия уплотнения фильтра к опорной поверхности короба блока.
• Установка лицевой панели производится с помощью винтов М5.
