Потолочный воздухораспределитель с блоком уменьшенной высоты с круглым патрубком и боковым подводом ВБ-У

Потолочный воздухораспределитель с блоком уменьшенной высоты с круглым патрубком и боковым подводом ВБ-У

Воздухораздающие блоки ВБ-У предназначены для организации высокоэффективного воздухообмена в чистых помещениях, где требуется строгий контроль качества воздушной среды. Они соответствуют нормам GMP и обеспечивают надежную защиту от загрязнений.

Назначение и область применения

Потолочный воздухораспределитель ВБ-У используется в чистых помещениях медицинских учреждений, таких как операционные, ожоговые центры и палаты интенсивной терапии. Также он применяется в производственных помещениях с повышенными требованиями к чистоте воздуха: микроэлектронике, приборостроении, космической и фармацевтической промышленности, а также в пищевом производстве.

Конструктивные особенности

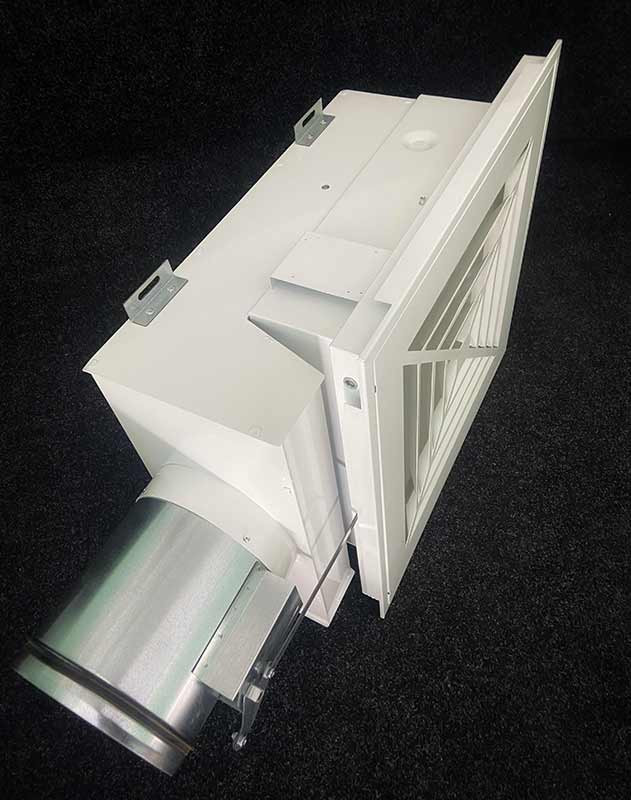

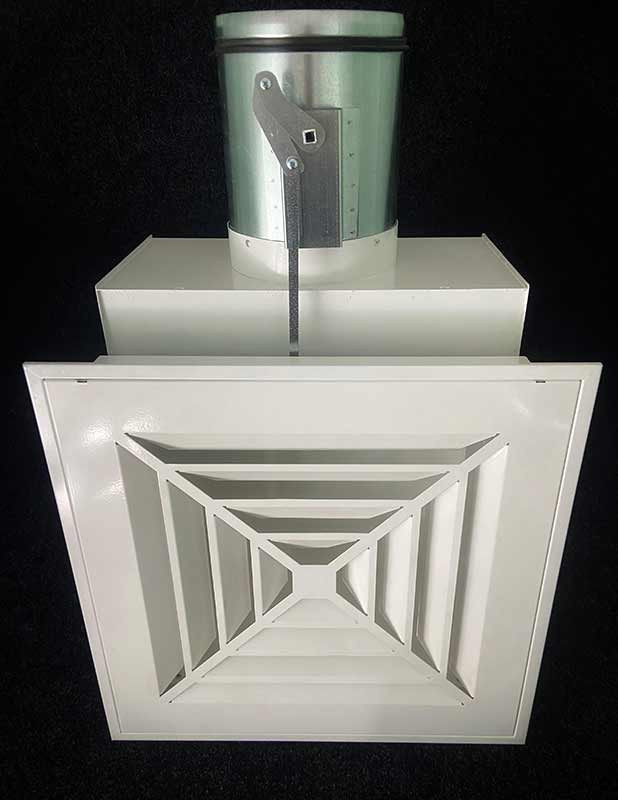

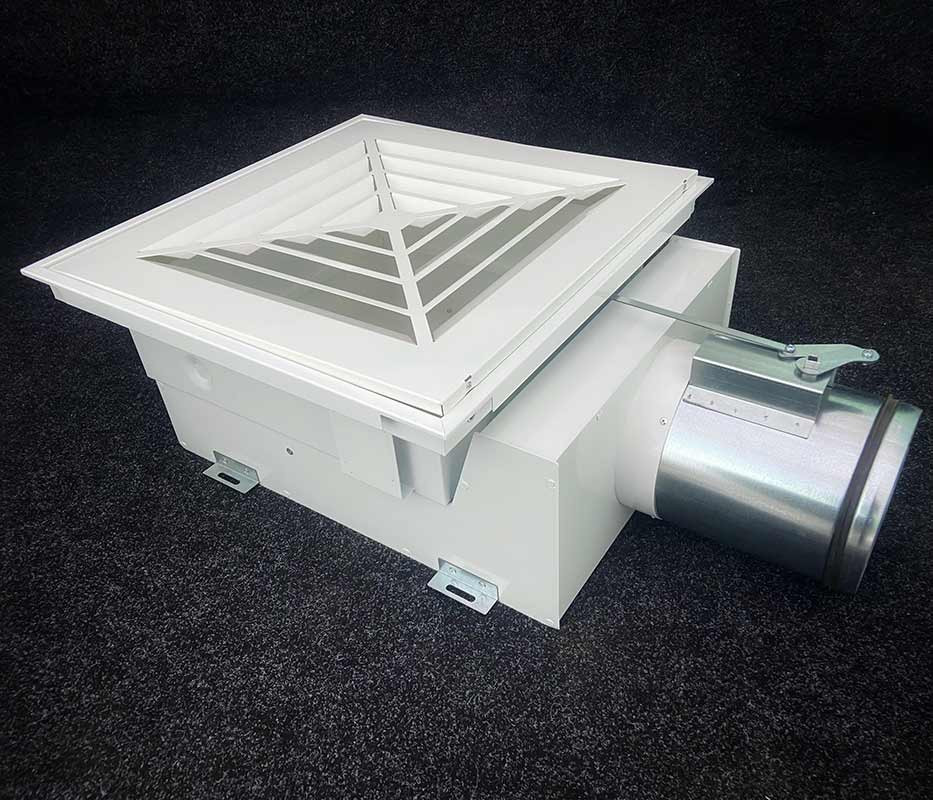

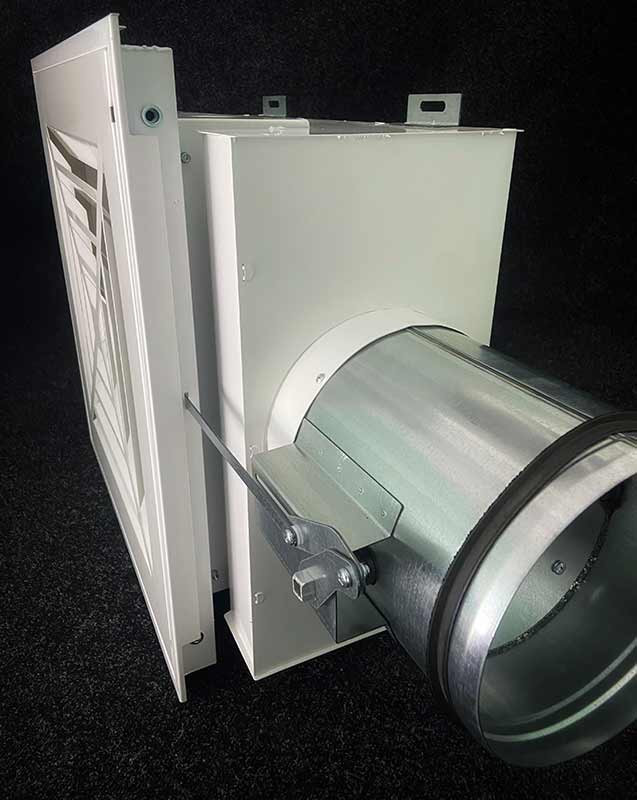

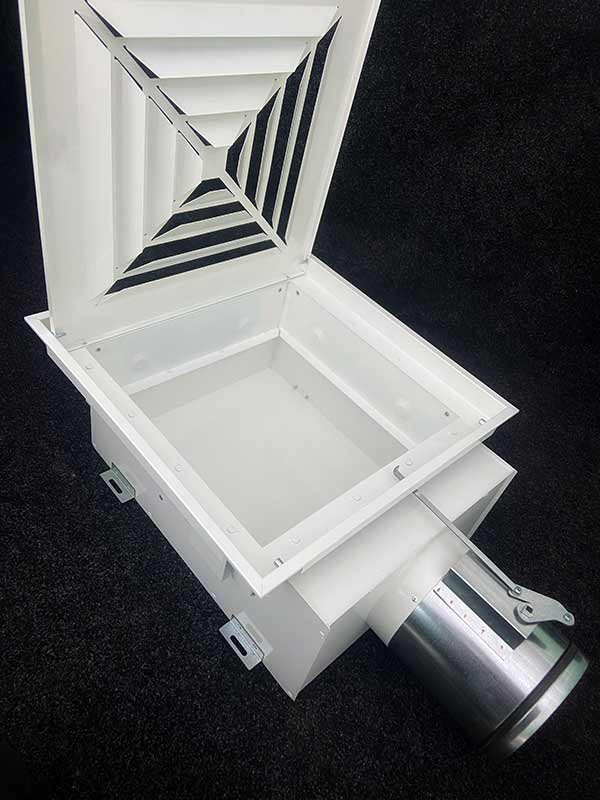

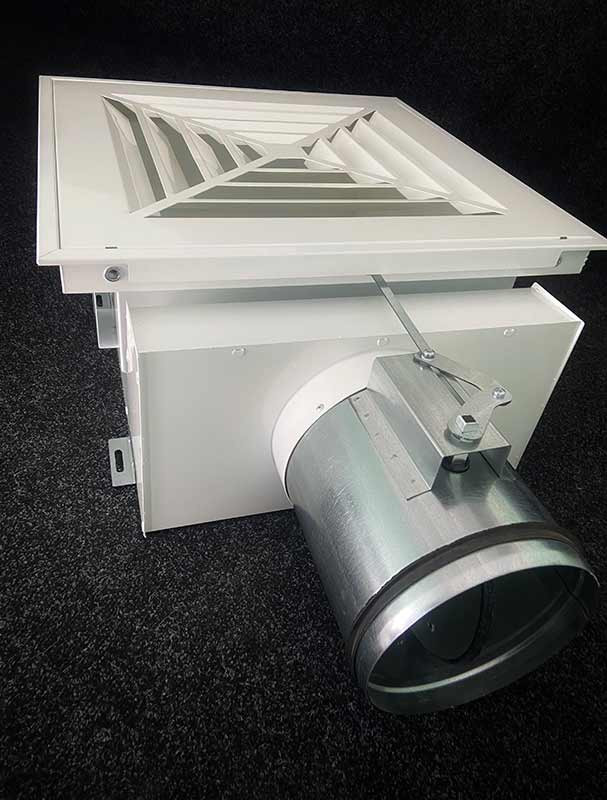

Воздухораздающий блок ВБ-У состоит из герметичного стального сварного корпуса с предварительной камерой, круглым подводящим патрубком и воздухораздающей лицевой панели. Благодаря уменьшенной высоте конструкции, он идеально подходит для помещений с ограниченным пространством.

Основные элементы конструкции:

• Герметичный стальной корпус с предварительной камерой
• Круглый подводящий патрубок с боковым расположением
• Воздухораздающая лицевая панель на быстросъемных замках
• Кассетный фильтр высокой эффективности

Типоразмеры и варианты исполнения

Воздухораздающие блоки ВБ-У выпускаются в нескольких стандартных типоразмерах:

• 450х450 мм
• 595х595 мм
• 600х600 мм (Clip-in)
• 750х750 мм
• 1200х600 мм (Clip-in)

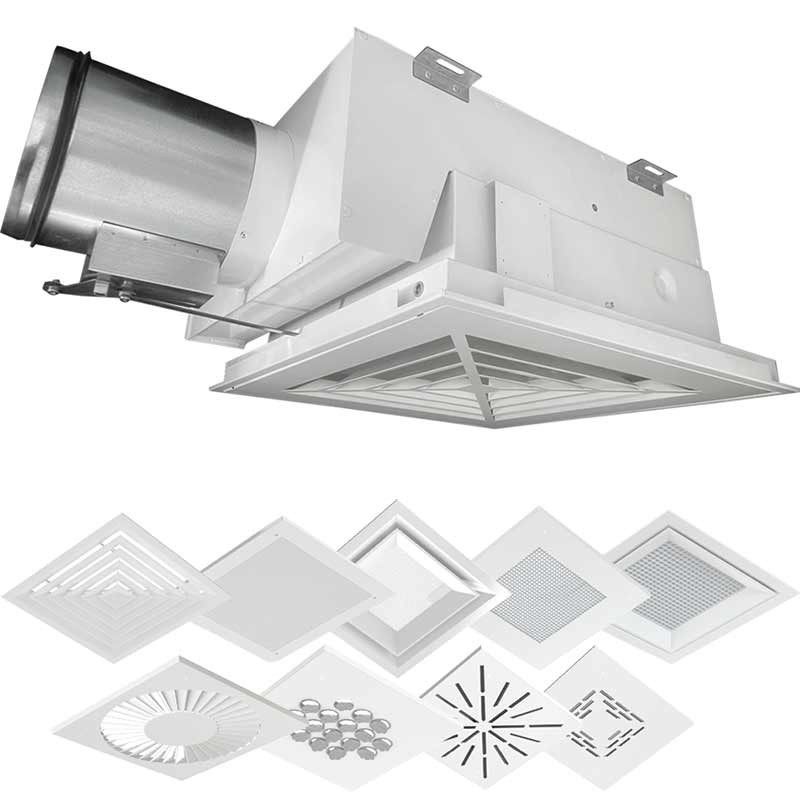

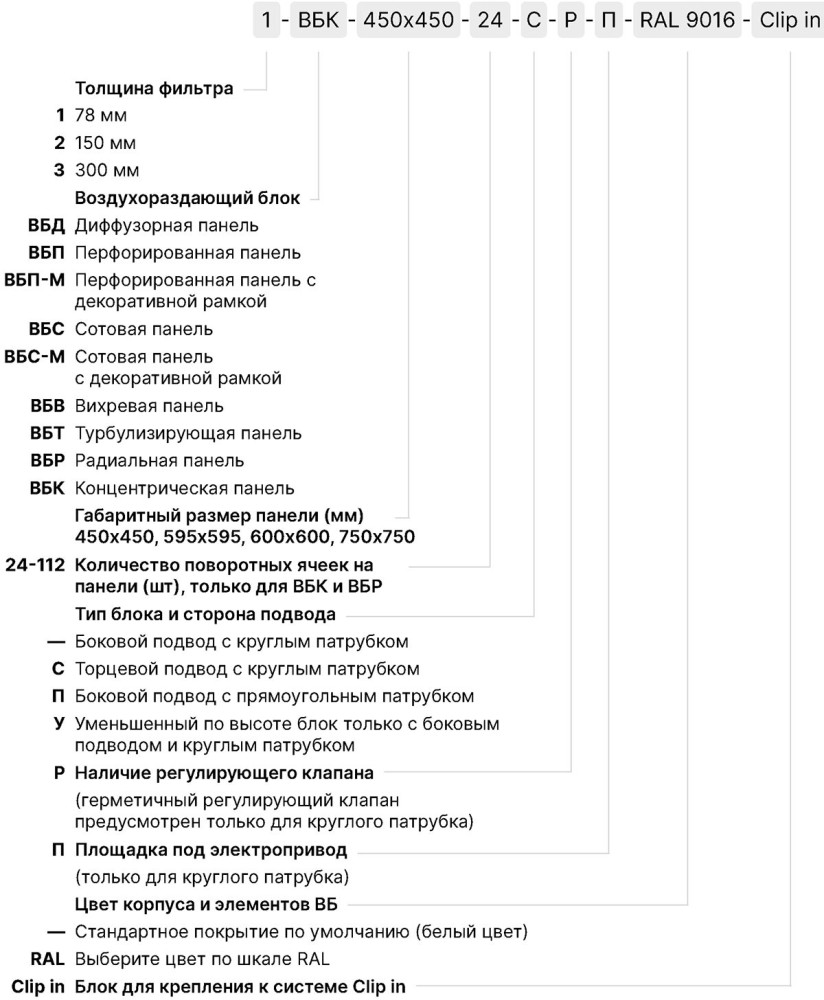

В зависимости от требований к воздухораспределению, возможны различные варианты лицевых панелей:

Для создания однонаправленного потока воздуха используются перфорированные (ВБП, ВБП-М) или сотовые (ВБС, ВБС-М) панели. Для неоднонаправленного потока применяются вихревые (ВБВ), турбулизирующие (ВБТ), радиальные (ВБР), концентрические (ВБК) или диффузорные (ВБД) панели.

Технические характеристики

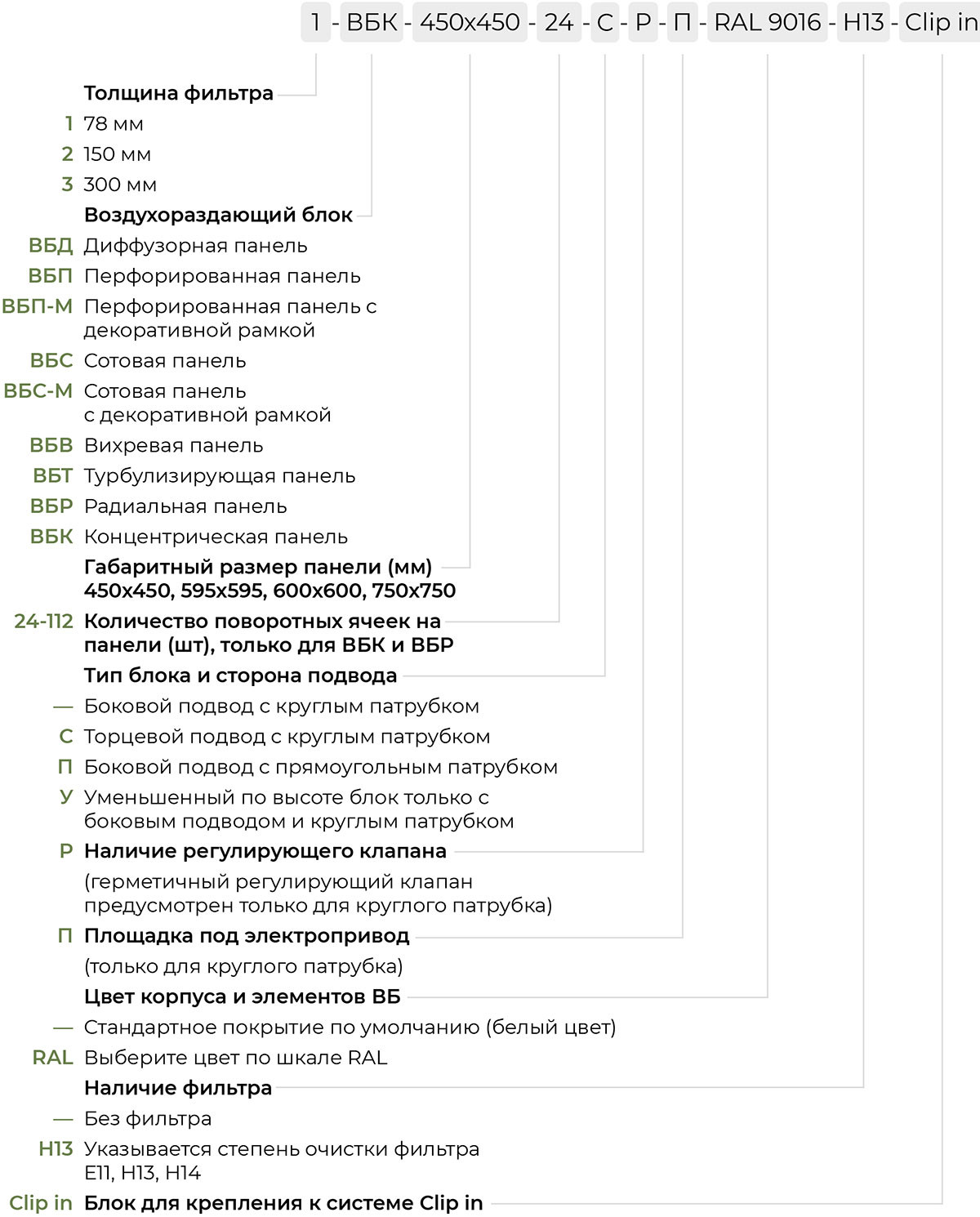

Воздухораздающие блоки ВБ-У рассчитаны на установку кассетных фильтров высокой эффективности классов Е11, Н13 или Н14. Доступны три варианта исполнения по толщине фильтрующего элемента:

• 1-ВБ - для фильтров толщиной 78 мм
• 2-ВБ - для фильтров толщиной 150 мм
• 3-ВБ - для фильтров толщиной 300 мм

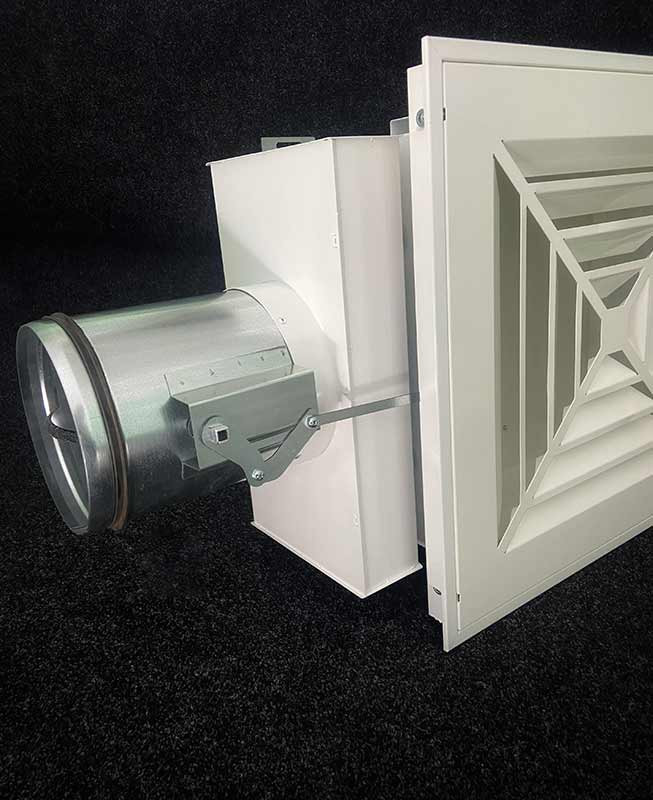

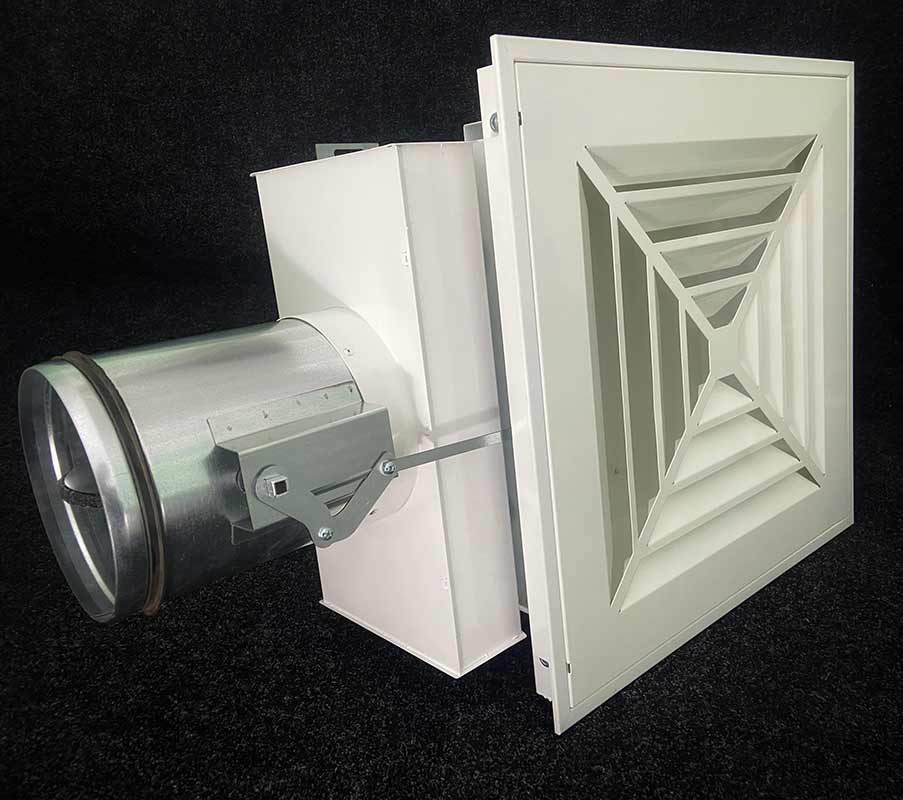

Блок может комплектоваться регулирующим клапаном с ручным приводом или с площадкой под электропривод. Герметичность соединения с воздуховодом обеспечивается резиновым уплотнением для круглых патрубков или прокладкой для прямоугольных.

Монтаж и обслуживание

Воздухораздающие блоки ВБ-У монтируются как в подшивных потолках, так и в открытом пространстве. Крепление осуществляется с помощью металлических тросов, резьбовых шпилек или специальных кронштейнов для настенного или углового монтажа.

Процесс замены фильтра максимально упрощен:

• Открытие лицевой панели на быстросъемных замках
• Демонтаж прижимных уголков и извлечение отработанного фильтра
• Установка нового фильтра с уплотнительной прокладкой
• Фиксация фильтра прижимными уголками
• Закрытие лицевой панели

Конструкция ВБ-У полностью исключает проникновение загрязнений в чистую зону при замене фильтра, что соответствует самым строгим требованиям к чистым помещениям.
