Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С
Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С
Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С
Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С
Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С

Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С

0
Нет отзывов
Артикул: 157
Поделиться списком
Возможные размеры: 1-ВБ-450х450
1-ВБ-450х450
1-ВБ-595х595
1-ВБ-750х750
2-ВБ-450х450
2-ВБ-595х595
2-ВБ-750х750
3-ВБ-450х450
3-ВБ-595х595
3-ВБ-750х750
Лицевая панель: Без лицевой панели
Без лицевой панели
ВБД
ВБП
ВБП-М
ВБС
ВБС-М
ВБТ
ВБВ
ВБР
ВБК
Лицевая панель ВБВ
Наличие фильтра: Без фильтра
Без фильтра
1-ВБ-450
1-ВБ-595
1-ВБ-750
2-ВБ-450
2-ВБ-595
2-ВБ-750
3-ВБ-450
3-ВБ-595
3-ВБ-750
Класс очистки фильтра: Без фильтра
Без фильтра
E11
H13
H14
Наличие клапана: Без регулирующего клапана
Без регулирующего клапана
С регулирующим клапаном
Цвет по RAL: RAL 9016
RAL 9016
Выбрать другой цвет
Характеристики
Место применения В потолок
Производитель ООО "ВЕНТРЕШЕТКИКОМ"
Серия решетки ВБ
Вид решетки Потолочные
Материал Оцинкованная сталь
Конструкция Разборная
Предоплата 100%
Бренд THE GRILLES
Все характеристики
Собственное производство
До 1000 выпускаемых единиц в день
Быстрая доставка по России
3 784 Р/шт
В корзину
В корзине
Купить в 1 клик
Добавить в корзину за 3 784 Р
В корзине
  • Описание
  • Характеристики
  • Чертеж
  • Пример заказа
  • Отзывы
  • Доставка и оплата

Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С



Воздухораздающие блоки ВБ предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).

ВБ адаптирован к конструкции несущего каркаса потолочной ячейки «чистых помещений» и препятствует эжектированию воздуха из запотолочного пространства. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счёт плотности соединения корпуса ВБ и потолочных ограждающих конструкций в соответствии с нормами GMP.

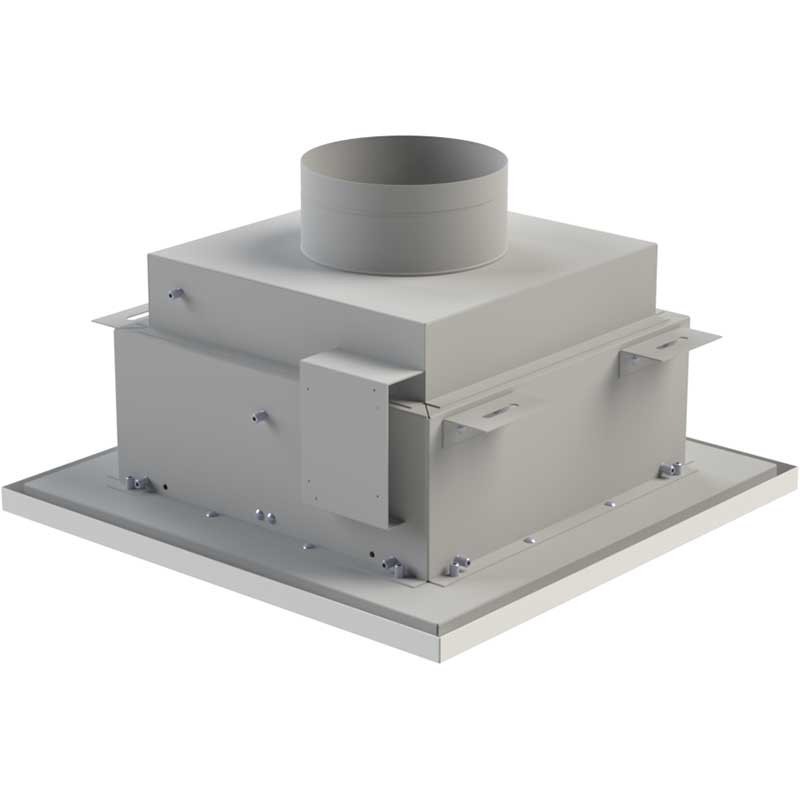

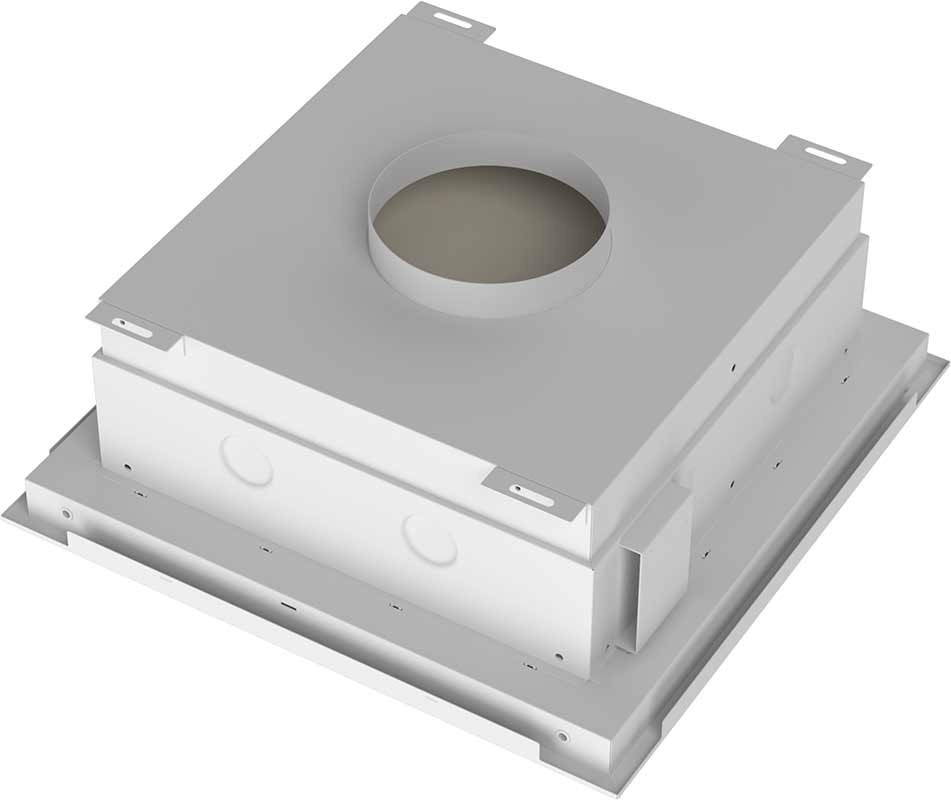

Воздухораздающий блок с круглым патрубком и торцевым подводом состоит из герметичного стального сварного корпуса, воздухораспределительной лицевой панели и фильтра абсолютной очистки.

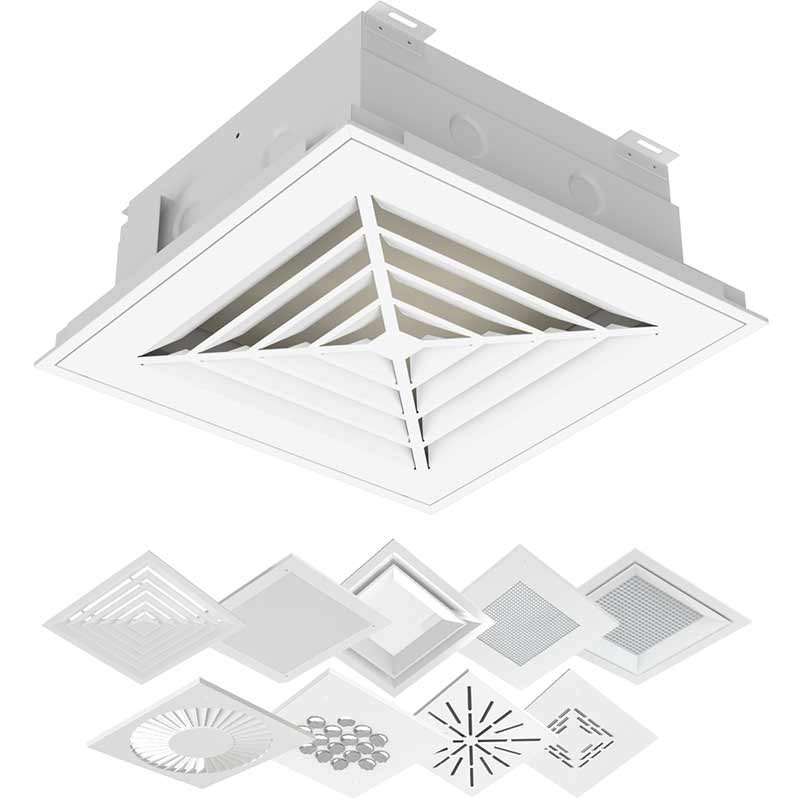

В зависимости от типа воздухораспределительной панели возможно осуществление двух способов подачи приточного воздуха:

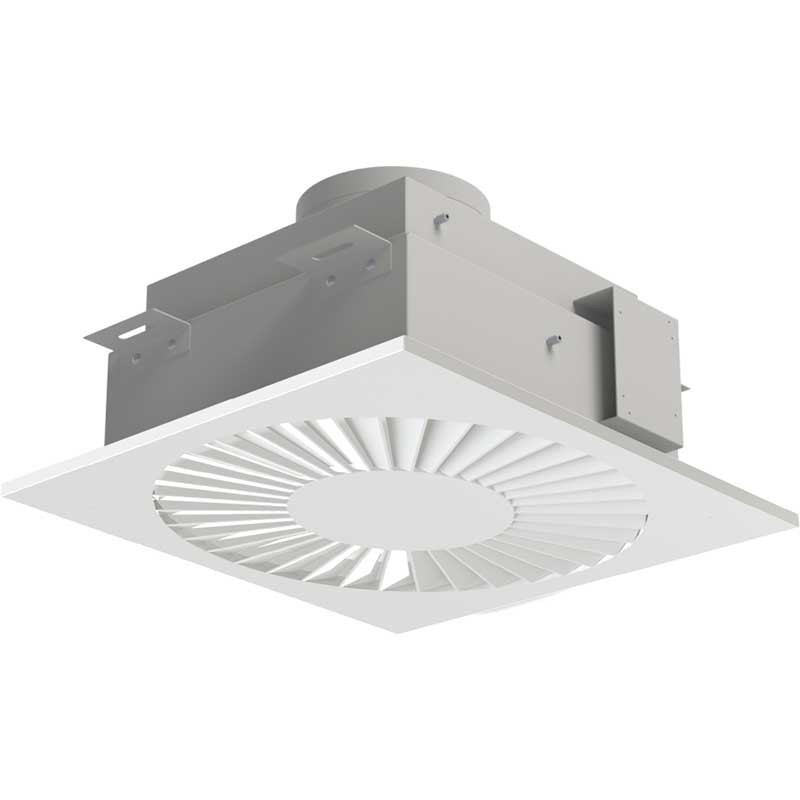

  • неоднонаправленный поток воздуха (обеспечивают вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД);
  • однонаправленный поток воздуха ( обеспечивают перфорированные воздухораздающие блоки ВБП, ВБП-М; сотовые воздухораздающие блоки ВБС и ВБС-М).





Изготавливается четыре типоразмера ВБ:

  • 450х450;
  • 595х595;
  • 750х750;
  • 750х450 мм.

ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно:

  • 1-ВБ - под фильтр 78 мм;
  • 2-ВБ - под фильтр 150 мм;
  • 3-ВБ - под фильтр 300 мм.

ВБ может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке. При заказе блока с регулирующим клапаном, по умолчанию клапан идет с ручным приводом, Но также возможно изготовление блока с клапаном с площадкой под электропривод.

Чтобы заказать воздухораздающий блок для чистых помещений, необходимо знать габаритно-посадочные размеры блока.





Монтаж изделий бывает настенный или потолочный, как правило, в подшивном потолке, а также возможен потолочный монтаж в открытом пространстве.

Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов.

Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.











Замена и установка фильтра:

  • Для замены фильтра необходимо снять лицевую панель, демонтировать прижимные уголки и извлечь фильтр.
  • Удалить защитную пленку нового фильтра и установить его в корпус блока уплотнительной прокладкой внутрь.
  • Установить на прежние места прижимные уголки и завернуть болты М8 до упора в рамку фильтра для поджатия уплотнения фильтра к опорной поверхности короба блока.
  • Установка лицевой панели производится с помощью винтов М5.

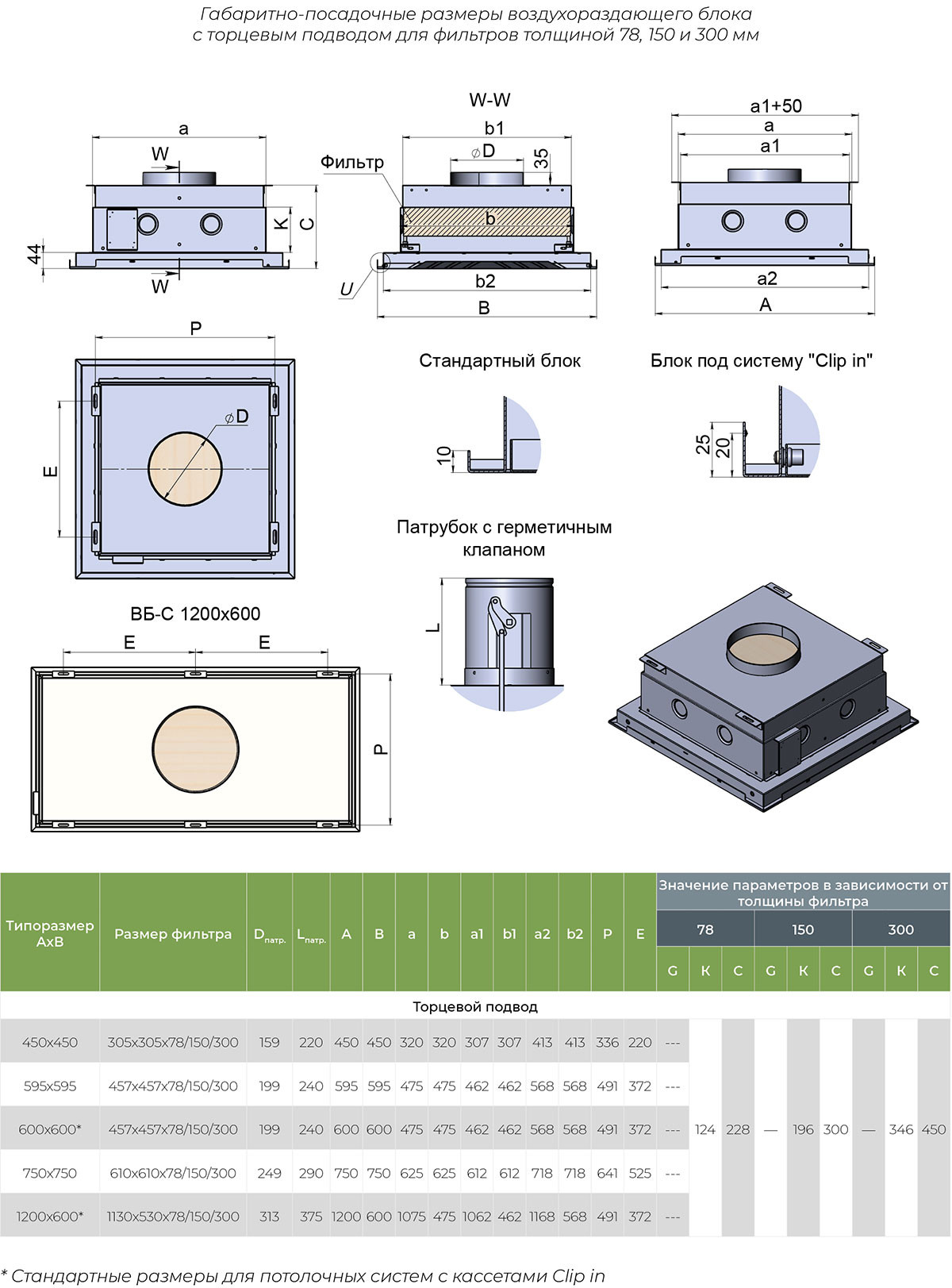

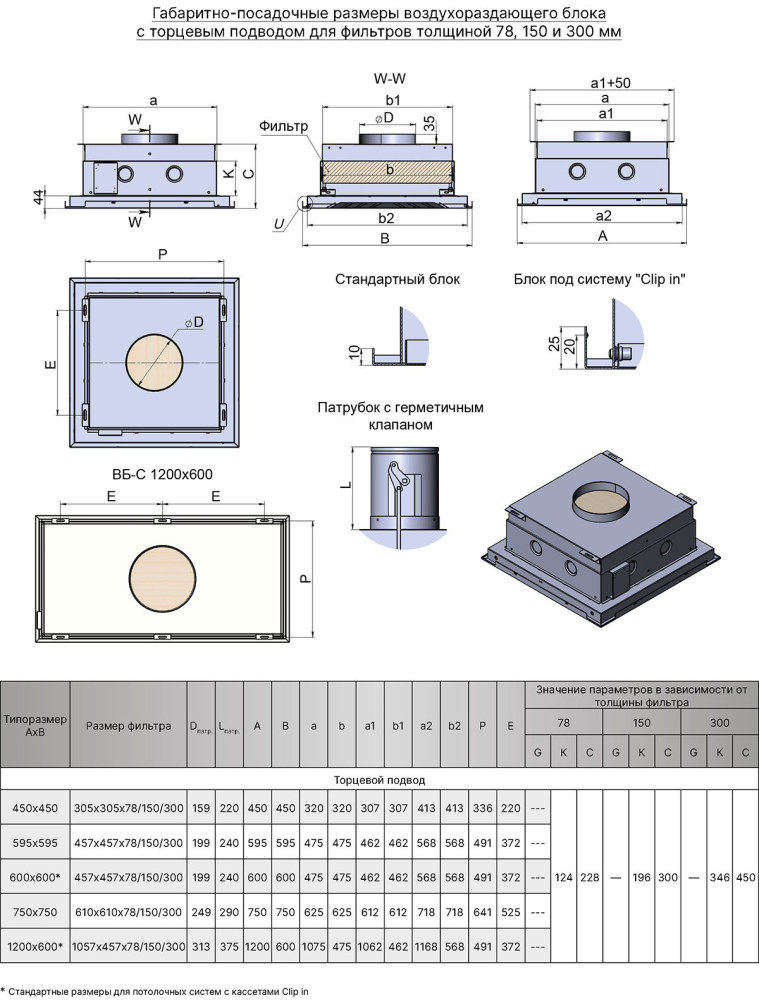

Чертеж

Чертеж

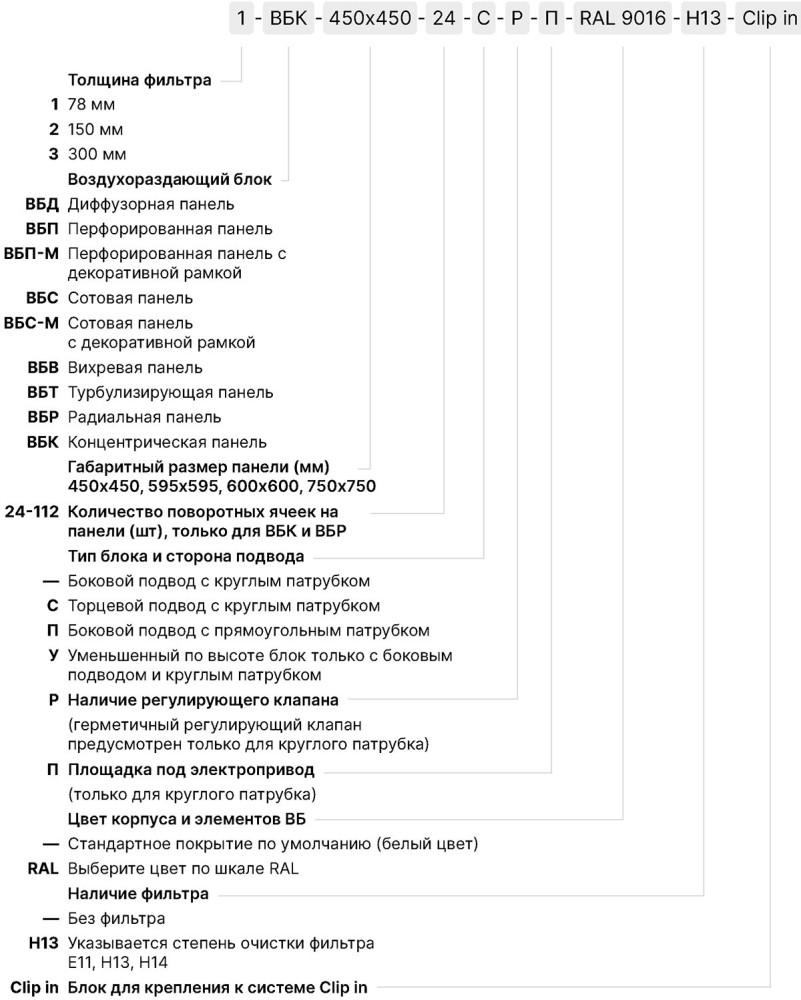

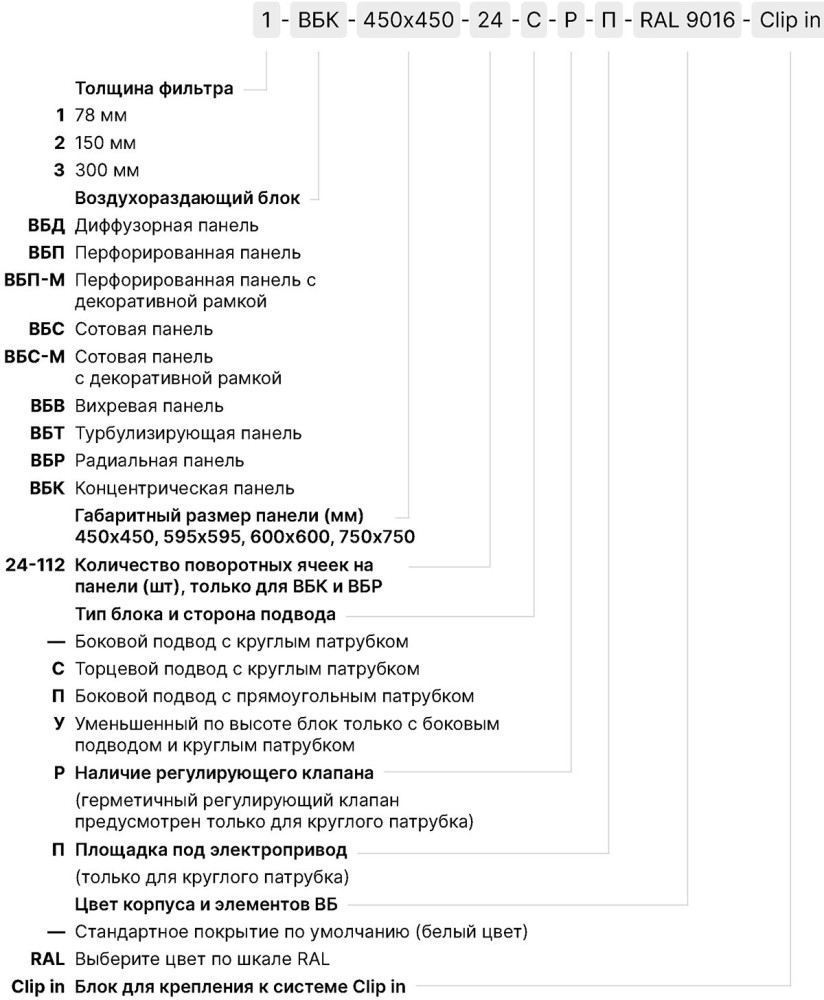

Пример заказа

Пример заказа

Характеристики

  • Место применения
    В потолок
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Серия решетки
    ВБ
  • Вид решетки
    Потолочные
  • Материал
    Оцинкованная сталь
  • Конструкция
    Разборная
  • Предоплата
    100%
  • Бренд
    THE GRILLES
