Слуховое окно представляет собой специализированный инженерно-архитектурный элемент кровельной системы, выступающий над скатом крыши или расположенный на ее торцевом фронтоне. Данная конструкция является многофункциональным узлом, который одновременно решает задачи естественной вентиляции подкровельного пространства, обеспечения нормативного уровня инсоляции на чердаке и организации безопасного технологического доступа на поверхность кровли для проведения ремонтных или сервисных работ. Правильный выбор конфигурации слухового окна, точный расчет его геометрических параметров и подбор износостойких комплектующих напрямую влияют на стабильность температурно-влажностного режима здания. Цель данной статьи — предоставить детальное руководство по устройству слуховых окон и помочь в выборе оптимальных защитно-вентиляционных решеток для обеспечения долговечной и безаварийной эксплуатации всей стропильной системы чердачного пространства.
Слуховое окно на крыше: что это такое и как называется
В современной строительной терминологии под слуховым окном (в европейской архитектурной практике часто именуемым «дормером» или «люкарной») понимается вертикальный оконный проем, полностью интегрированный в несущую стропильную систему скатной кровли. Ключевое техническое отличие классического слухового окна от мансардного заключается в его пространственной ориентации: слуховое окно всегда располагается вертикально, требуя возведения собственного обособленного каркаса с мини-стенами и независимой мини-кровлей. Мансардное же окно монтируется непосредственно в плоскость существующего ската под углом его наклона.
Логический переход от утилитарной строительной детали к уникальному названию этого элемента тесно связан с историей развития русской архитектурной школы и эволюцией нормативных санитарно-технических требований к зданиям. Изучение этимологии позволяет глубже понять, почему инженерный узел проветривания получил именно такое специфическое название, уходящее корнями в практику деревянного и каменного зодчества прошлых веков.
Почему слуховое окно называется слуховым: история и архитектура
Наиболее обоснованной технической и исторической версией происхождения термина является история, связанная с возведением здания московского Манежа в 1817 году. Строительство велось в ознаменование победы над Наполеоном под руководством выдающегося инженера Августина Бетанкура. Изначально огромная скатная кровля Манежа не имела проемов для проветривания, из-за чего под воздействием восходящих тепловых потоков и скопившейся влаги деревянные стропильные конструкции начали деформироваться, угрожая целостности всего перекрытия. Исправлением ситуации занялась артель под руководством талантливого крепостного мастера по фамилии Слухов.
Слухов предложил врезать в скаты крыши прямоугольные надстройки с вертикальными проемами, оборудованными решетчатыми ставнями. Это техническое решение мгновенно восстановило баланс давления и влажности, а за самими окнами прочно закрепилось имя их создателя. Важно подчеркнуть, что в архитектурном контексте название изначально несло чисто функциональный смысл, полностью исключающий беллетристику: окна предназначались для «выпускания воздуха» и предотвращения застоя газов, то есть для технологического вентиляционного обслуживания, где форма элемента всегда была подчинена практической пользе.
Для чего нужно слуховое окно на чердаке
Слуховое окно на холодном или эксплуатируемом чердаке является критически важным звеном в обеспечении общей жизнеспособности здания. Его наличие обусловлено строгими физическими процессами, протекающими в замкнутом подкровельном объеме. Без организации постоянного контролируемого взаимодействия внутренней среды чердака с внешней атмосферой невозможно гарантировать неизменность физико-механических свойств строительных материалов. Функции слуховых окон классифицируются по нескольким ключевым инженерным направлениям: регулирование воздухообмена, компенсация барометрических колебаний, инсоляция и обеспечение технологических связей. Каждое из этих направлений напрямую влияет на предотвращение преждевременного разрушения несущих деревянных и металлических узлов.
Вентиляция чердака и защита от обветшалой кровли

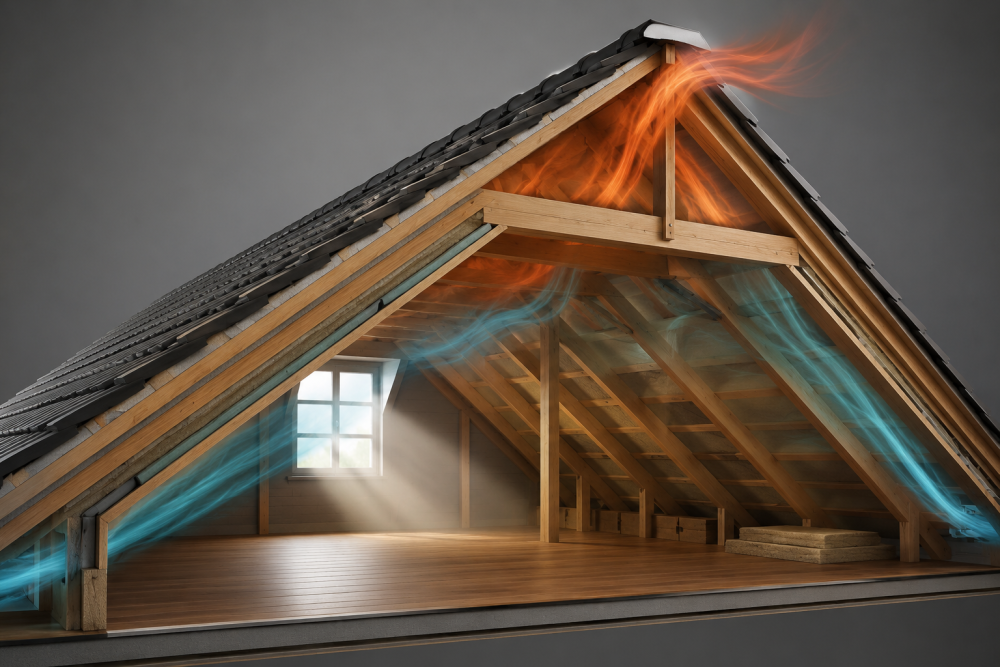

Основной физический процесс, требующий установки слухового окна — это непрерывное удаление избыточной влаги и конденсата. Теплый воздух, насыщенный водяными парами, неизбежно проникает через плиты перекрытия из жилых помещений верхних этажей на чердак. В холодный период времени, соприкасаясь с неотапливаемой внутренней поверхностью кровли, этот пар превращается в обильный конденсат. Постоянное присутствие капельной влаги приводит к быстрому гниению деревянных элементов стропильной группы, потере теплоизоляционных свойств утеплителя и коррозии металлического крепежа и листов обрешетки.
Регулярный воздухообмен через открытый или снабженный жалюзи проем слухового окна обеспечивает своевременный вынос влажного воздуха наружу. Отсутствие этого узла или его некорректная работа приводят к формированию сырого застойного микроклимата, из-за чего расчетный срок службы кровельного «пирога» сокращается более чем вдвое, переводя кровлю в аварийное, обветшалое состояние уже через несколько сезонов эксплуатации.
Выравнивание давления и естественное освещение
Второй важной задачей является стабилизация внутреннего давления на чердаке во время экстремальных климатических явлений. При сильных порывах ветра над изогнутыми поверхностями скатов кровли, согласно закону Бернулли, образуются зоны мощного аэродинамического разрежения. Одновременно с этим внутри замкнутого чердачного пространства сохраняется исходное статическое давление. Возникающая разница давлений порождает колоссальную подъемную силу, способную физически сорвать кровельное покрытие (профнастил, металлочерепицу) или деформировать стропила. Слуховое окно выполняет роль компенсационного клапана, моментально выравнивая барометрические показатели между внутренним объемом и улицей.
Кроме того, естественная инсоляция играет важную санитарную роль. Солнечный свет, проникающий через проемы, препятствует размножению спор photophobic (светобоязненных) микромицетов и плесневых грибов в затемненных углах стропильной системы, сохраняя древесину сухой и биологически пассивной.
Выход на кровлю через слуховое окно
Помимо климатических задач, слуховое окно выполняет функцию стационарного сервисного люка. В процессе эксплуатации любое здание требует регулярного проведения наружных работ на высоте: очистки водосточных желобов от опавшей листвы и наледи, обслуживания дымоходных каналов, ремонта вентиляционных выходов, установки антенн или элементов молниезащиты.
Организация выхода на крышу непосредственно изнутри чердачного пространства через распашную створку или люк слухового окна существенно повышает безопасность персонала, исключая необходимость использования опасных приставных лестниц или привлечения дорогостоящей высотной спецтехники. Данная эксплуатационная необходимость диктует жесткие требования к прочности каркаса, особенности которого детально рассматриваются при разборе конструктивного устройства оконных проемов.
Устройство и конструкция слуховых окон на кровле

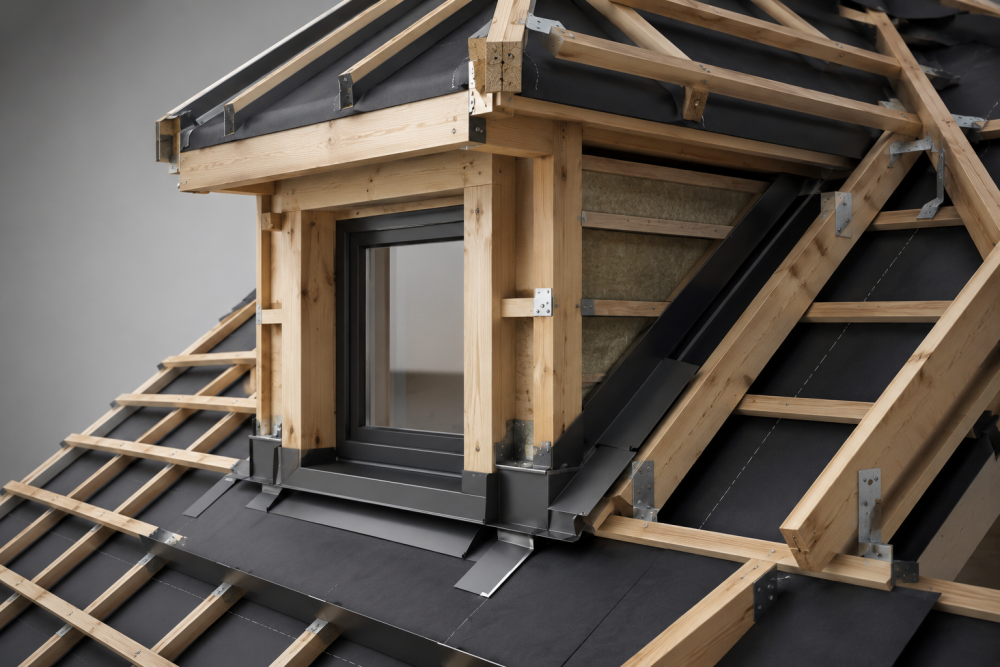

Конструктивная схема слухового окна представляет собой миниатюрную пространственную модель деревянного каркаса, жестко интегрированную в общую стропильную систему здания. Строительство данного узла требует точного сопряжения всех элементов, так как появление дополнительной конструкции неизбежно влечет за собой перераспределение нагрузок на несущие стены.
Базовый каркас состоит из вертикальных стоек, опирающихся на подстропильные балки, поперечных ригелей, формирующих оконный проем, и индивидуальной стропильной группы, образующей скаты над самим окном. В местах примыкания боковых стенок окна к основному скату кровли образуются ендовы — внутренние углы, требующие усиленной гидроизоляции. Понимание базовой механики этого сопряжения позволяет грамотно подойти к изучению различных типов конструкций слуховых окон.
Слуховое окно на вальмовой крыше и торцевое окно
При проектировании четырехскатных (вальмовых) крыш слуховые окна монтируются непосредственно в наклонную плоскость вальмы или основного ската. Особенность такой установки заключается в необходимости формирования сложных узлов примыкания гидроизоляционных материалов к вертикальным стенкам окна под углом. Торцевое (или фронтонное) окно располагается в плоскости вертикальной стены двускатной крыши — это наиболее простое инженерное решение, не нарушающее целостность кровельного ковра. Однако для вальмовых кровелей встраиваемое окно является единственным способом вентиляции верхней зоны. Во всех случаях критически важно обеспечить абсолютную герметичность стыков, чтобы предотвратить затекание дождевой и талой воды под обшивку, что обосновывает обязательное использование специализированных фасонных и доборных элементов.
Дормер и окна в виде домика на стропильной системе

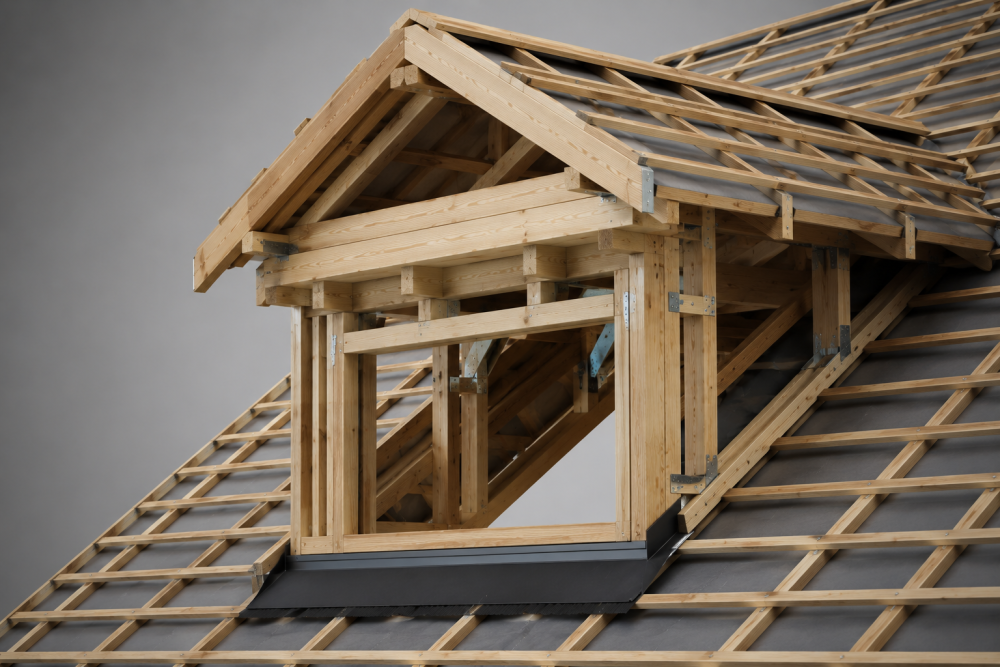

Классический «дормер» представляет собой полноценную надстройку в виде домика, выступающую за пределы ската. Устройство дормера включает вертикальную лицевую плоскость с окном и две изолированные боковые стенки. Каркас дормера монтируется на усиленных стропильных ногах основной крыши, которые берут на себя дополнительный вес конструкции, а также ветровую и снеговую нагрузку. Сложнейшая геометрия сопряжения поверхностей делает дормер одним из самых трудоемких узлов в деревянном домостроении. Форма этой конструкции существенно влияет на характер распределения воздушных потоков у фасада: геометрия проема определяет аэродинамику всасывания и выдувания воздуха, что напрямую диктует выбор типа и шага ламелей защитной жалюзийной решетки.
Треугольные и полукруглые формы проемов
В современной и исторической архитектуре широкое распространение получили нестандартные формы слуховых проемов. Треугольное слуховое окно характеризуется отсутствием боковых стен: его скаты начинаются непосредственно от стропильных ног основной кровли под углом, образуя в плане треугольный фронтон. Такая конфигурация упрощает герметизацию боковых швов, но уменьшает полезный объем чердака.
Полукруглые окна (известные как «бычий глаз» или «летучая мышь») отличаются плавными криволинейными очертаниями кровельного покрытия над проемом. Они обладают превосходными аэродинамическими свойствами, предотвращая образование снеговых мешков, однако их возведение требует высочайшей квалификации плотников и применения эластичных гидроизоляционных мембран. Геометрическая форма полностью определяет специфику заполнения проема: для нестандартных контуров требуются индивидуально спроектированные вентиляционные решетки, способные точно повторить ломаный или радиусный периметр.
Слуховые окна на чердаке многоквартирного дома
В секторе многоквартирного жилого фонда (МКД) слуховые окна проектируются не только как элементы поддержания температурно-влажностного режима, но и как важнейшие компоненты систем коллективной безопасности. На технических этажах и чердаках МКД аккумулируются вентиляционные каналы всего здания. В случае возникновения чрезвычайной ситуации или пожара внутри дома чердачное пространство принимает на себя основной объем продуктов горения.
Слуховые окна в МКД в обязательном порядке интегрируются в общедомовой комплекс естественного дымоудаления и аварийной вентиляции, обеспечивая быструю эвакуацию токсичных газов наружу и предотвращая их проникновение в жилые зоны через лестничные клетки. Подобные условия эксплуатации накладывают на конструкции повышенную нагрузку: постоянное воздействие агрессивной городской среды, высокие ветровые нагрузки на верхних этажах и жесткие требования к пожарной безопасности диктуют необходимость установки исключительно долговечных, негорючих и жестких металлических антивандальных решеток.
Проектирование и требования СНиП к слуховым окнам
Проектирование слуховых окон регламентируется строгим набором нормативных документов, ключевыми из которых являются актуализированные редакции СНиП II-26-76 и СП 17.13330 («Кровли»). Самовольное изменение геометрических размеров окон, изменение их количества или хаотичное размещение на скатах категорически запрещено нормами технической эксплуатации зданий. Несанкционированное вмешательство в стропильную систему нарушает расчетную схему распределения нагрузок и искажает проектные параметры воздухообмена. Грамотный инженерный расчет положения и габаритов слуховых окон выступает единственной гарантией отсутствия претензий со стороны контролирующих органов жилищного надзора и залогом формирования стабильного, сухого микроклимата в подкровельном пространстве.
Нормативные требования к размерам и расположению
Согласно требованиям строительных норм, размещение слуховых окон на скатах кровли должно отвечать следующим параметрам:
Нижний край рамы (уровень подоконного ригеля) должен находиться на высоте не менее 1,0–1,2 метра от поверхности чердачного перекрытия (пола чердака). Это требование обусловлено безопасностью людей при обслуживании окон и минимизацией риска засыпания проема снегом в зимний период.
Минимально допустимое расстояние между боковыми стенками двух соседних слуховых окон (дормеров) на одном скате должно составлять не менее 1,75 метра. Меньшее расстояние приводит к образованию так называемых «снеговых карманов», затрудняет плановую очистку кровли и усложняет проведение монтажных работ.
Строгое соблюдение данных параметров позволяет инженерам заложить надежную основу для безаварийной эксплуатации здания.
Алгоритм расчета необходимой площади проемов
Расчет совокупной площади слуховых окон базируется на обеспечении нормативной кратности воздухообмена в холодном чердачном пространстве. Стандартная инженерная формула устанавливает жесткое соотношение: суммарная площадь всех открытых вентиляционных проемов должна составлять от 1:300 до 1:500 от общей площади чердачного перекрытия ($S_{проемов} = S_{чердака} / 400$).
Если расчетная площадь проемов окажется ниже этого соотношения, вентиляция будет неэффективной — влага начнет накапливаться в углах стропильной системы. Если же площадь существенно превысит нормативные 1:300, возникнут избыточные теплопотери через чердачное перекрытие: холодный воздух будет интенсивно выстуживать потолок верхнего жилого этажа, что вызовет появление конденсата на внутренней стороне потолков в квартирах и резко увеличит расходы на отопление здания.
Установка слухового окна и жалюзийных решеток
Завершающим и наиболее ответственным этапом обустройства слухового окна является заполнение его конструктивного проема. Оставленный полностью открытым технологический проем представляет серьезную угрозу для целостности здания: внутрь чердака будут беспрепятственно проникать птицы, летучие мыши, крупные насекомые, ветровой мусор, а также атмосферные осадки в виде косого дождя и метели.
Использование стандартного глухого остекления полностью блокирует циркуляцию воздушных масс, превращая чердак в закрытый парник. Оптимальным решением является интеграция в раму окна специализированных наружных жалюзийных решеток, которые обеспечивают механическую защиту проема при сохранении свободной площади для движения воздушных потоков.
Монтаж решетки на слуховое окно и жалюзи на чердак

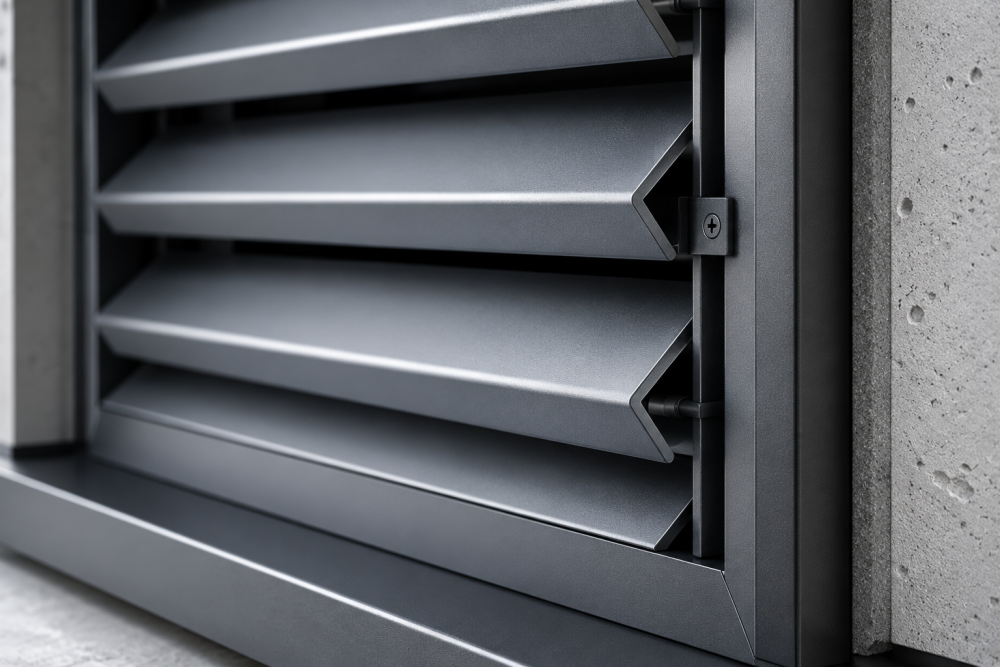

Установка жалюзийной решетки на холодном чердаке многократно превосходит по эффективности традиционные светопрозрачные конструкции. Благодаря наклонному расположению неподвижных Z-образных ламелей, решетка формирует непрерывный ламинарный приток воздуха, одновременно создавая непреодолимый барьер для капель воды даже при сильном боковом шквальном ветре. Дождевая вода просто стекает по внешним граням ламелей на отлив окна и выводится на скат крыши. Просмотр специализированного каталога вентиляционных конструкций позволяет подобрать готовые технические решения с точно рассчитанным коэффициентом живого сечения, необходимым для реализации проектных параметров воздухообмена.
Последовательность выполнения работ
Монтажный процесс заполнения проема выполняется в строгой технологической последовательности, формирующей законченный чек-лист для строительной бригады или технического надзора заказчика:
Подготовка и проверка геометрии: Проверка прямоугольности оконной коробки, замер внутренних диагоналей, устранение отклонений деревянного каркаса по вертикали и горизонтали.
Антисептирование и усиление: Обработка прилегающих деревянных элементов огнебиозащитными составами. При необходимости — монтаж дополнительных закладных деталей для надежной фиксации крупногабаритных решеток.
Гидроизоляция проема: Оклейка периметра проема диффузионной гидроизоляционной лентой для защиты стыков от проникновения влаги со стороны фасада.
Установка монтажной рамы решетки: Интеграция несущего профиля решетки в проем. Фиксация осуществляется с использованием коррозионностойких оцинкованных саморезов или анкерных болтов через подготовленные монтажные отверстия.
Герметизация узлов примыкания: Заполнение зазоров между корпусом решетки и откосами окна атмосферостойким полиуретановым герметиком. Монтаж наружного водоотливного козырька (отлива).
Финишный контроль: Проверка надежности скрытых крепежных элементов, визуальный осмотр ламелей на предмет отсутствия механических повреждений защитно-декоративного слоя.
Преимущества металлических жалюзийных решеток ВРК
Подводя итог анализу устройства подкровельной вентиляции, необходимо отметить, что надежность всей системы напрямую зависит от физических характеристик установленной решетки. Продукция компании ВРК представляет собой пример профессионального инженерного решения, идеально адаптированного для эксплуатации в составе слуховых окон любой сложности. Изготовленные из высококачественного экструдированного алюминиевого профиля, решетки ВРК обладают абсолютной устойчивостью к коррозии под воздействием постоянной влажности, ультрафиолетового излучения и температурных циклов в диапазоне от -50 °C до +80 °C. В отличие от пластиковых аналогов, металлические конструкции ВРК не подвержены тепловой деформации и растрескиванию.
Возможность высокоточного изготовления решеток по индивидуальным геометрическим размерам заказчика гарантирует плотное сопряжение с рамой слухового окна, полностью исключая появление неконтролируемых периметральных зазоров и мостиков холода. Защитно-декоративное полимерно-порошковое покрытие ламелей может быть окрашено в любой цвет по международной палитре RAL. Это позволяет гармонично вписать вентиляционный узел в общую архитектурную концепцию здания, идеально сочетая решетку с цветом металлочерепицы, фальца или фасадной отделки, и обеспечивая безупречный внешний вид дома на десятилетия вперед.
