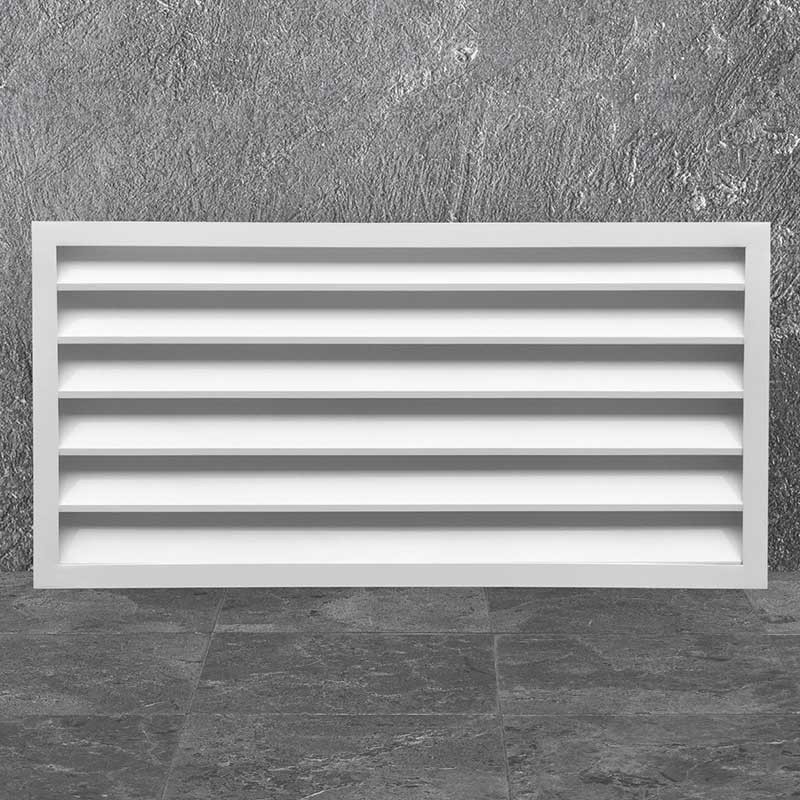

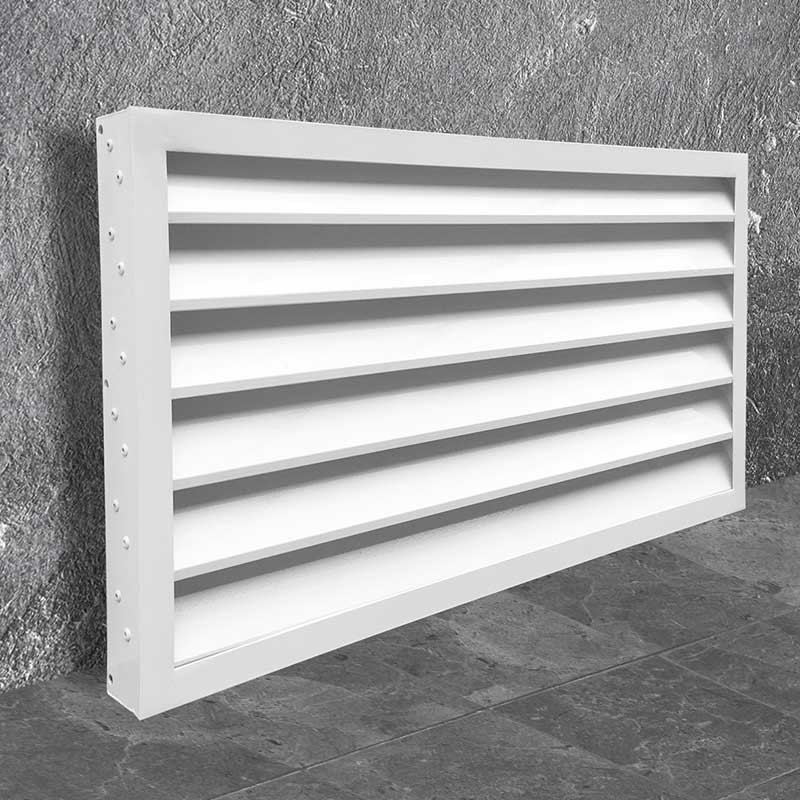

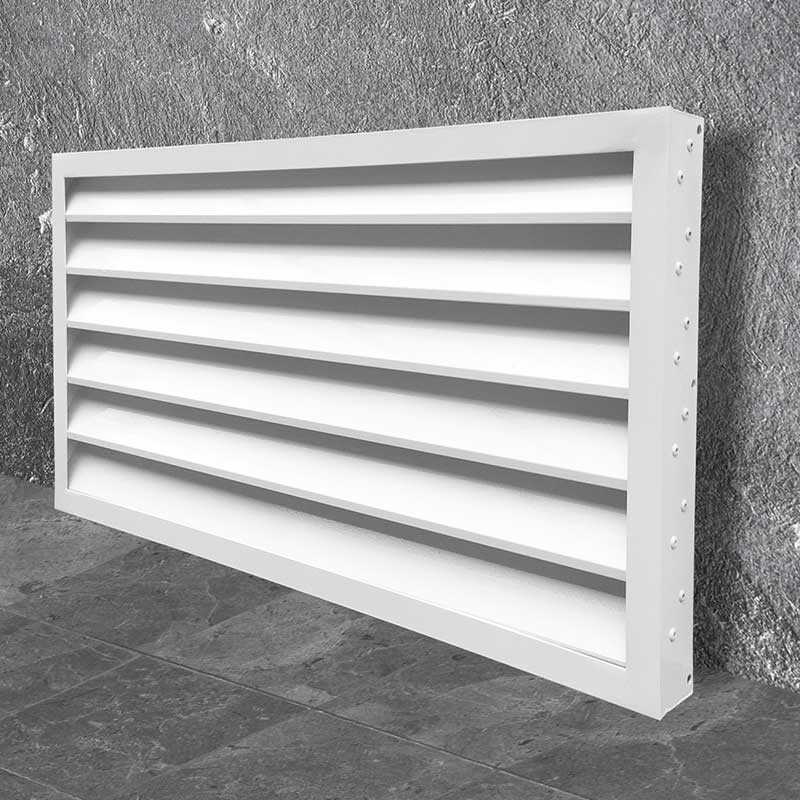

Наружная накладная решетка ВРН-Н

4.8

4 отзыва

Артикул: 48

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

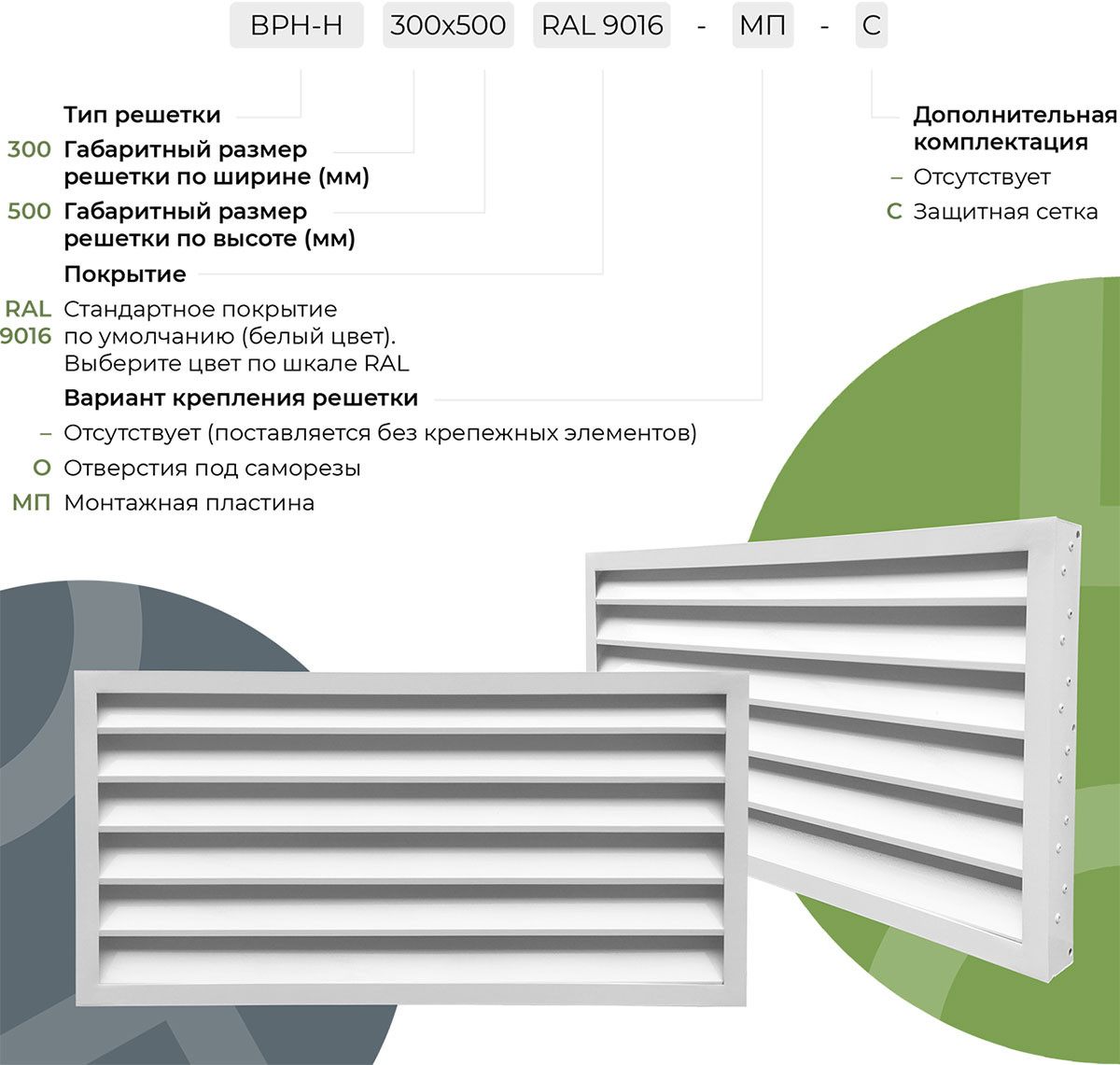

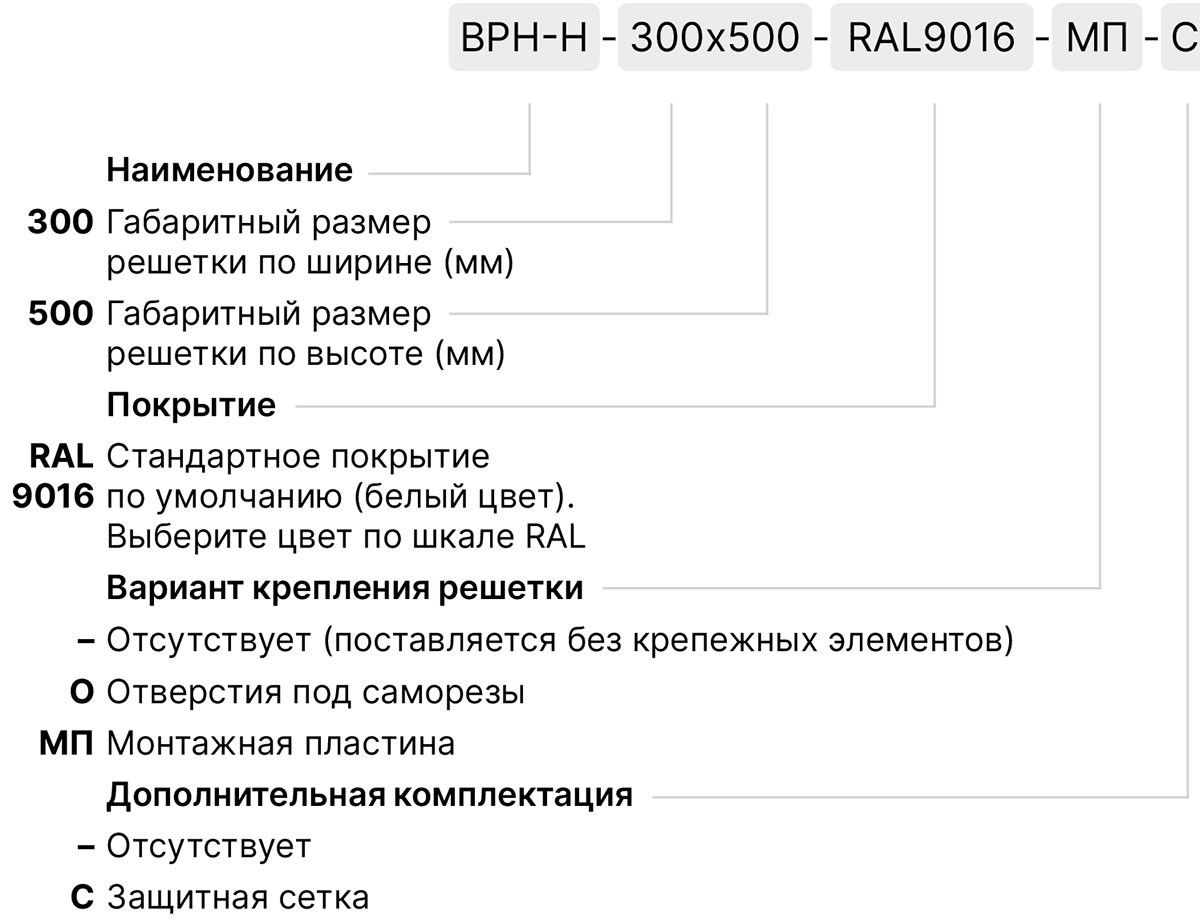

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАКЛАДНОЙ МОНТАЖ)

Отверстия под саморезы

Решетка накладывается на проем и тем самым перекрывает его по всему периметру. В этом случае решетка должна быть больше размера проема. Крепление производится с помощью саморезов через лицевую рамку решетки. При таком варианте крепления решетка будет выступать за плоскость стены на размер равный толщине (глубине) решетки.

МП

МОНТАЖНАЯ ПЛАСТИНА

Монтажная пластина

Монтаж с помощью монтажной пластины предусматривает 2 варианта крепления:

1. Утопленный монтаж. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

2. Скрытый накладной монтаж. Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединение (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Комплектация:

СЕТКА

Сетка ромбовидная 10х10

МС

Москитная сетка

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — На фасад

Материал — Алюминий

КЖС — 0.37

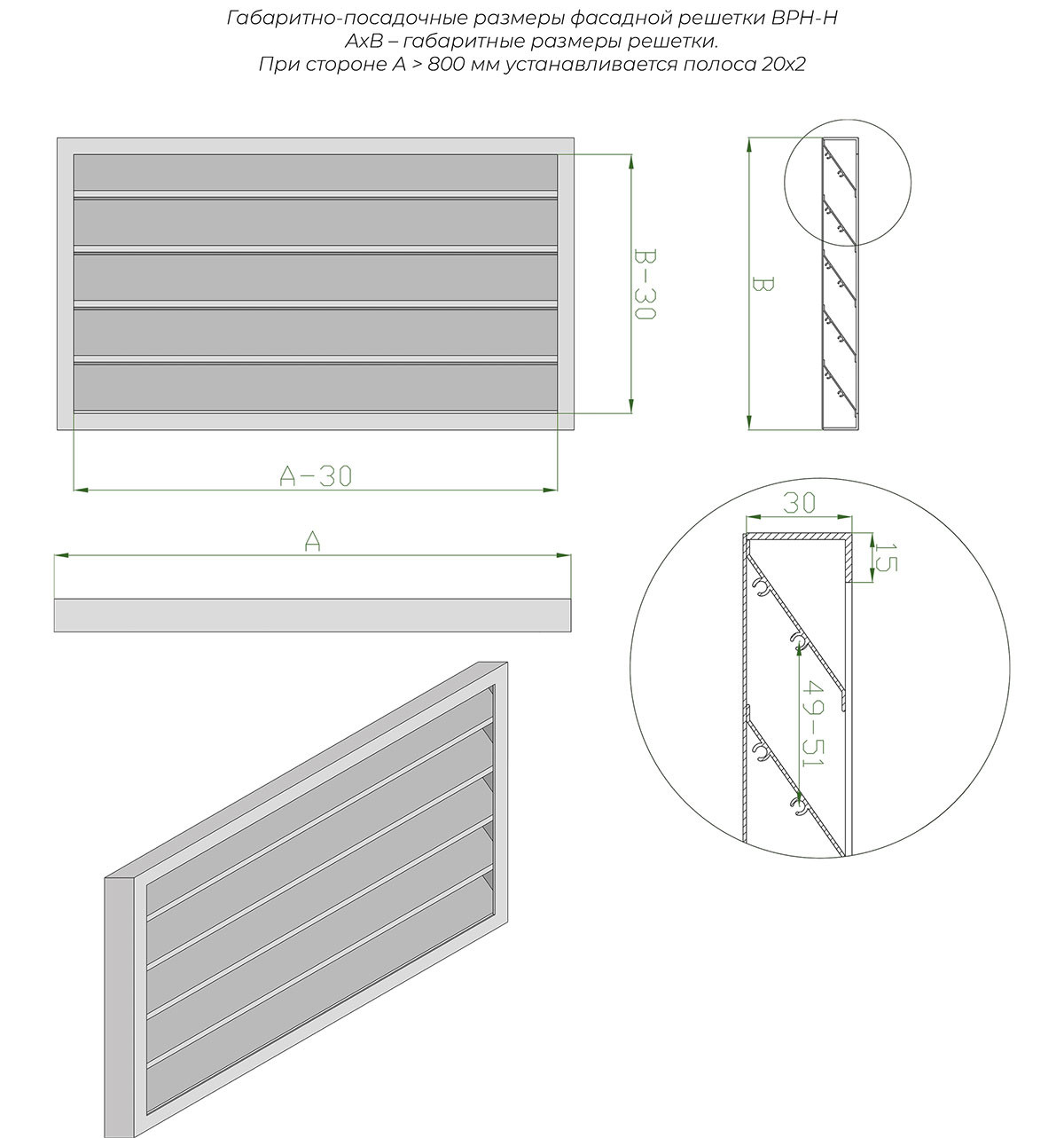

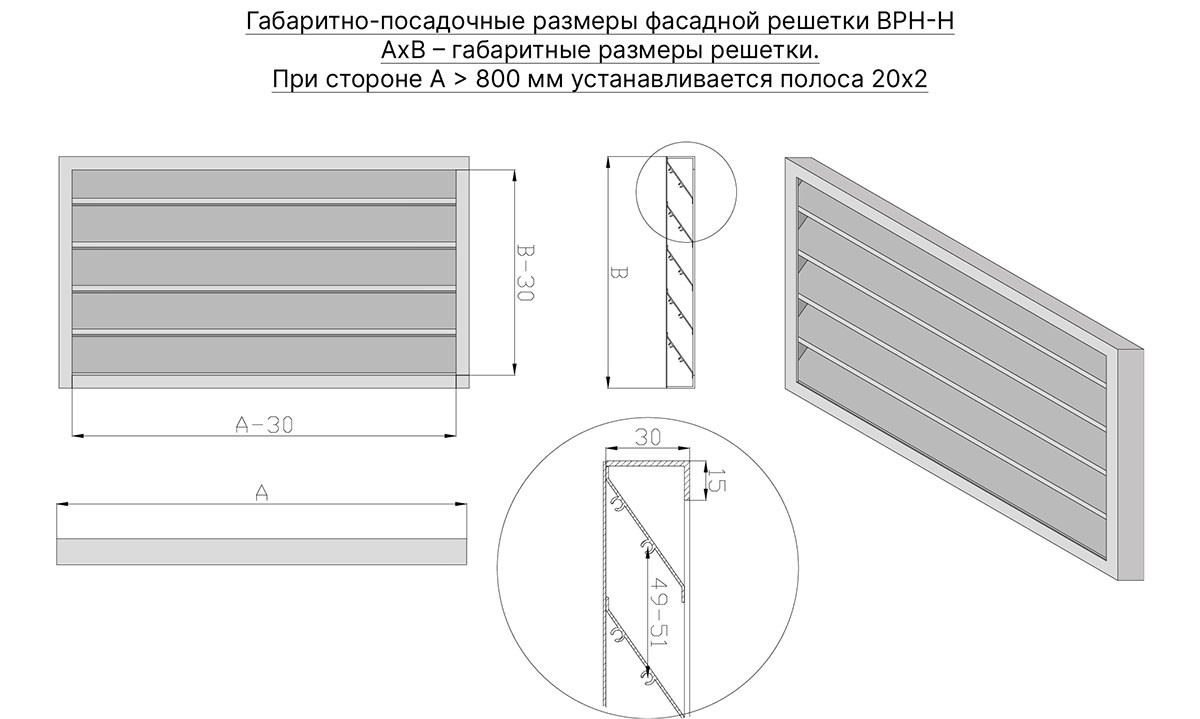

Размеры Наружная накладная решетка ВРН-Н

Дополнительно

339

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

Наружная накладная решетка ВРН-Н для фасадных систем вентиляции

"Решетка ВРН-Н сочетает эстетику современного фасада с надежной защитой вентиляционной системы от атмосферных воздействий."

Накладная решетка ВРН-Н - это оптимальное решение для организации вентиляции в фасадных и витражных системах. Ее конструкция специально разработана для монтажа вместо стеклопакетов, обеспечивая при этом эффективный воздухообмен и защиту от осадков.

Основные преимущества решетки ВРН-Н:

Накладной тип монтажа без внешнего фланца
Возможность полного утапливания в проем
Z-образные ламели под углом 35° для защиты от осадков
Идеально подходит для фасадных и витражных систем
Возможность оснащения адаптером для воздуховода

Конструктивные особенности:

Материал: алюминиевый профиль АДЗ1 (ГОСТ 22233-2001)
Рама: уголок 15×30 мм
Максимальная площадь цельной решетки: 2,5 м²
Для больших размеров - составная конструкция
Цвет: стандартно RAL 9016 (возможны другие цвета по RAL)

Области применения:

Решетка ВРН-Н особенно востребована для:

Современных фасадных систем
Витражного остекления зданий
Торговых и бизнес-центров
Административных зданий
Жилых комплексов премиум-класса

Решетка ВРН-Н монтируется непосредственно на проем или утапливается в него, что позволяет органично вписать ее в любую архитектурную концепцию. Z-образные ламели под углом 35° эффективно защищают вентиляционную систему от дождя и снега, сохраняя при этом отличные аэродинамические характеристики.

Для заказа решеток ВРН-Н с нестандартными размерами или особым цветовым исполнением обратитесь к нашим специалистам. Мы предлагаем индивидуальные решения для самых сложных архитектурных проектов.

Наружная накладная решетка ВРН-Н - это гармоничное сочетание функциональности, надежности и современного дизайна для вашего фасада.

Характеристики

Место применения

На фасад
Материал

Алюминий
КЖС

0.37
