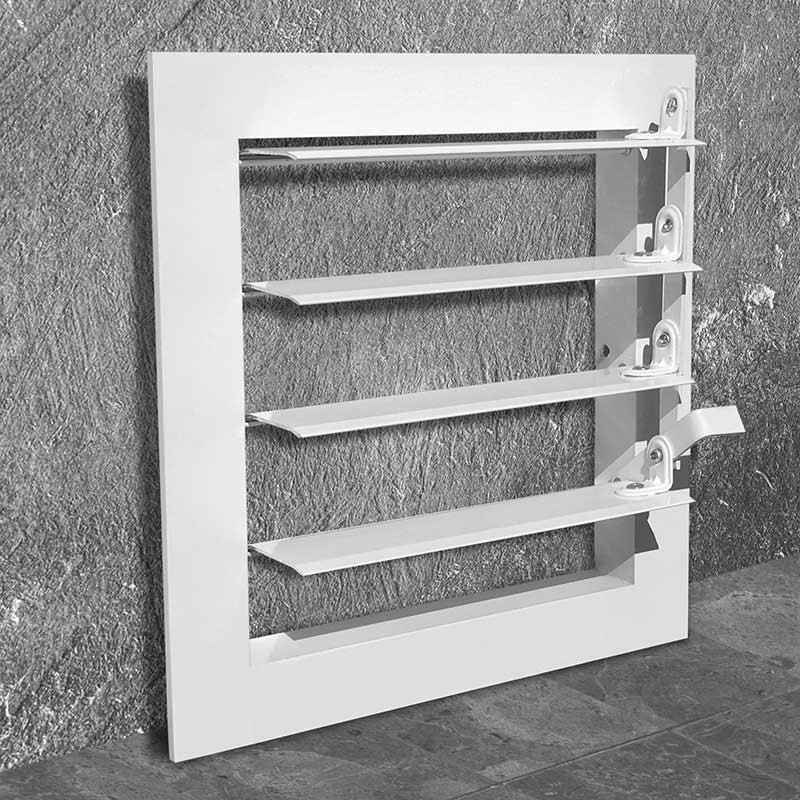

Наружная регулируемая решетка ВРН-Р

1 отзывов

Артикул: 58

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

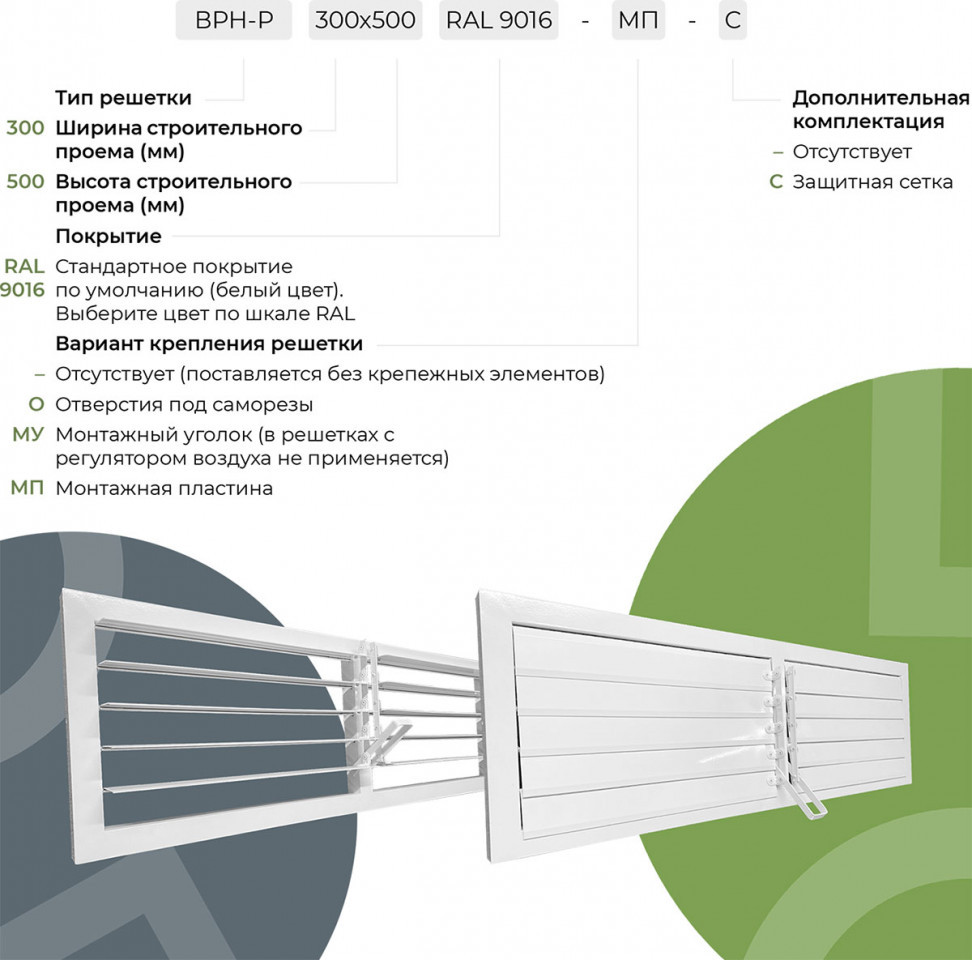

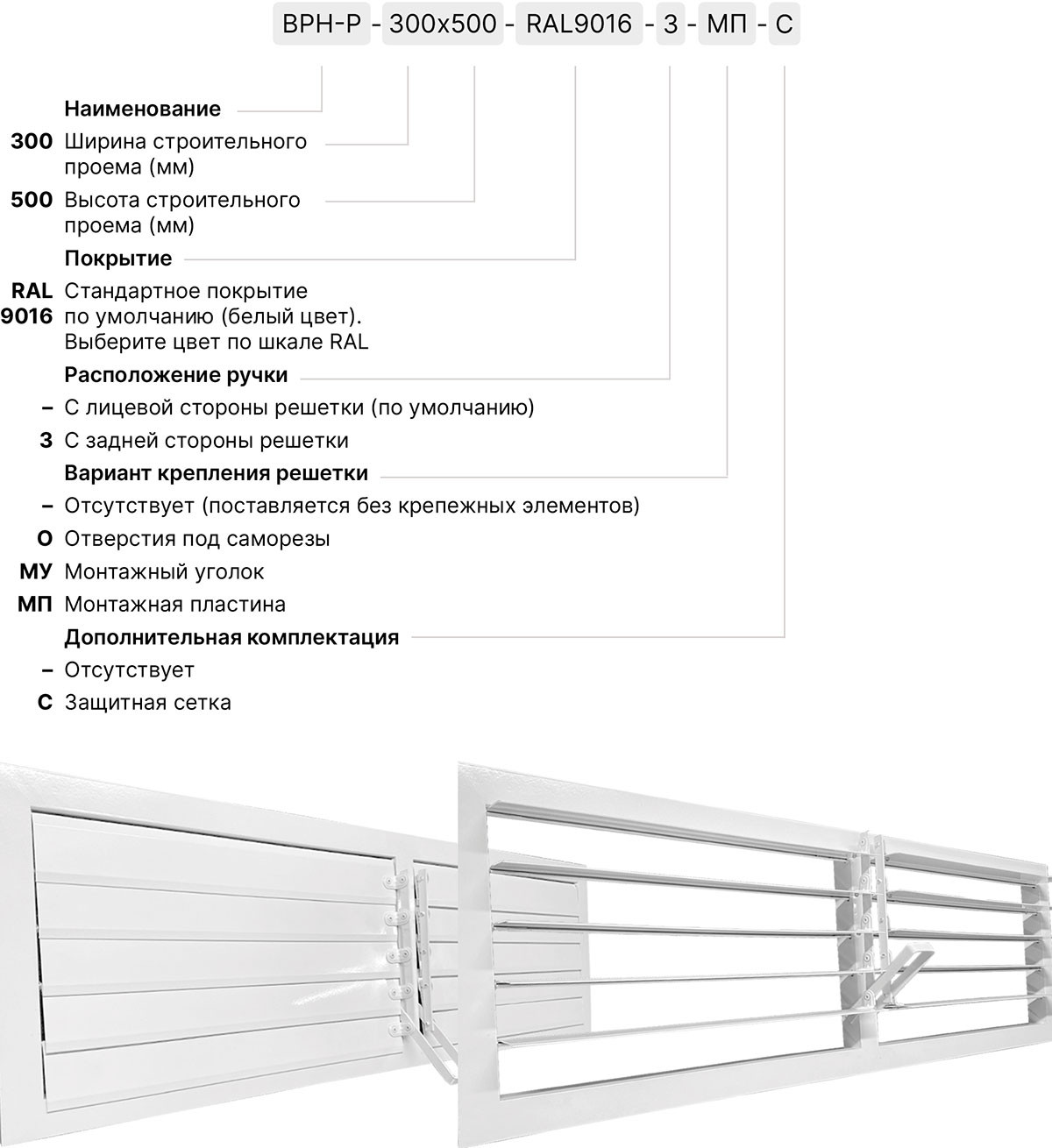

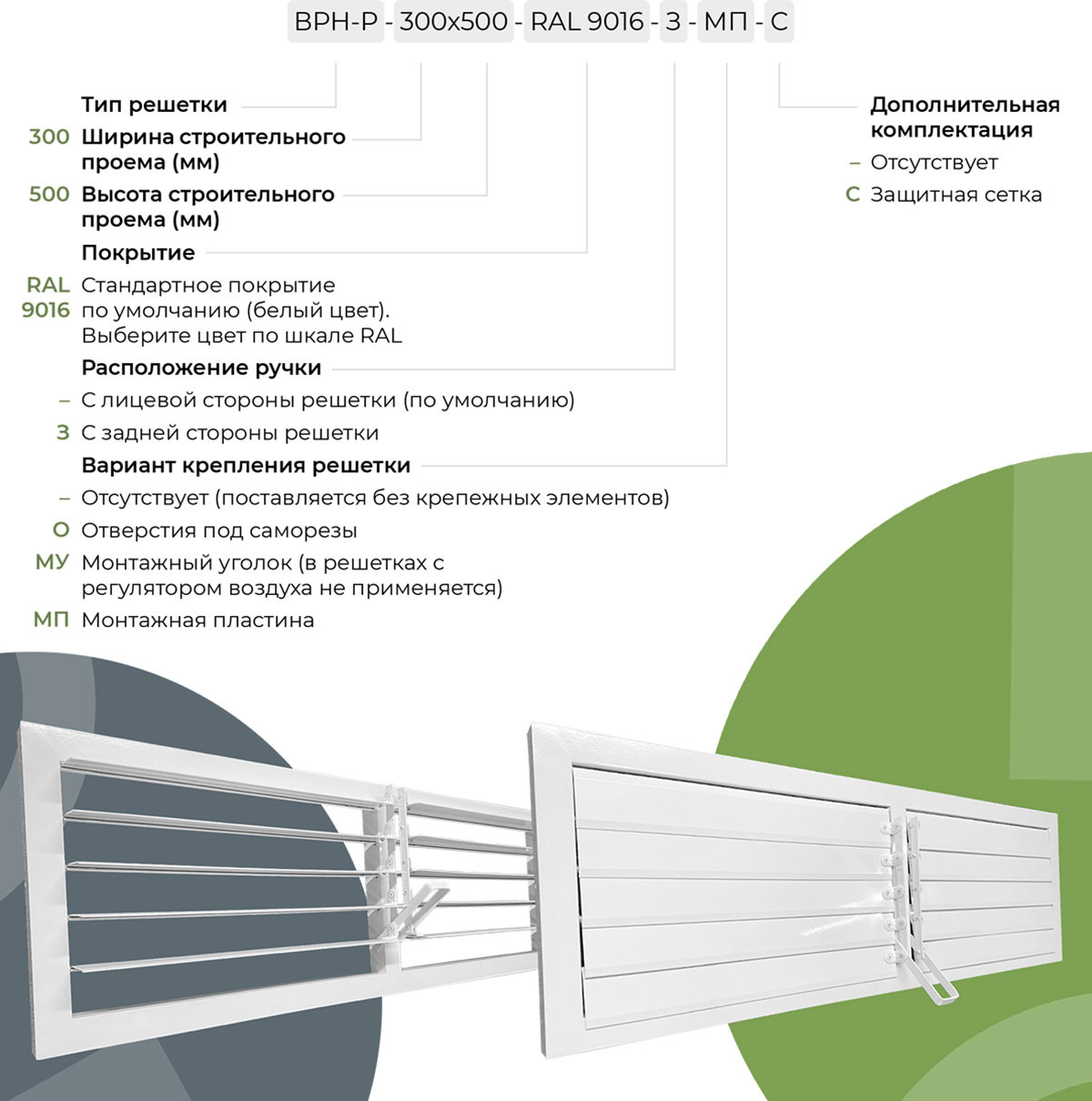

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

МУ

МОНТАЖНЫЙ УГОЛОК

В этом случае монтаж решеток производится с помощью саморезов через специальный монтажный уголок, жестко приваренный к рамке решетки, при этом в строительном проёме или адаптере необходимо заранее предусмотреть крепление закладного крепежного элемента, к которому в свою очередь будет крепиться решетка.

МП

МОНТАЖНАЯ ПЛАСТИНА

Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Комплектация:

СЕТКА

Сетка ромбовидная 10х10

МС

Москитная сетка

Расположение ручки:

—

С лицевой стороны решетки (по умолчанию)

С тыльной стороны решетки

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — На фасад

Материал — Алюминий

КЖС — 0.88

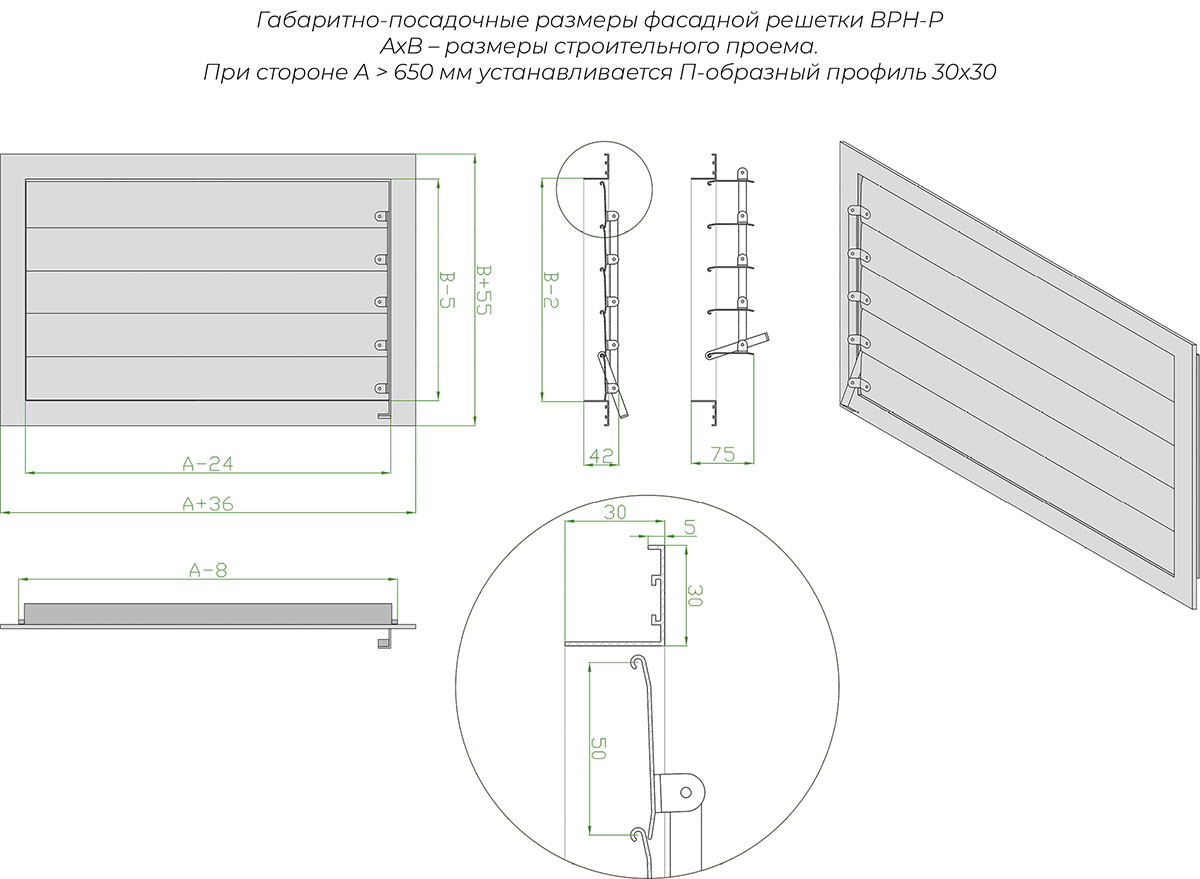

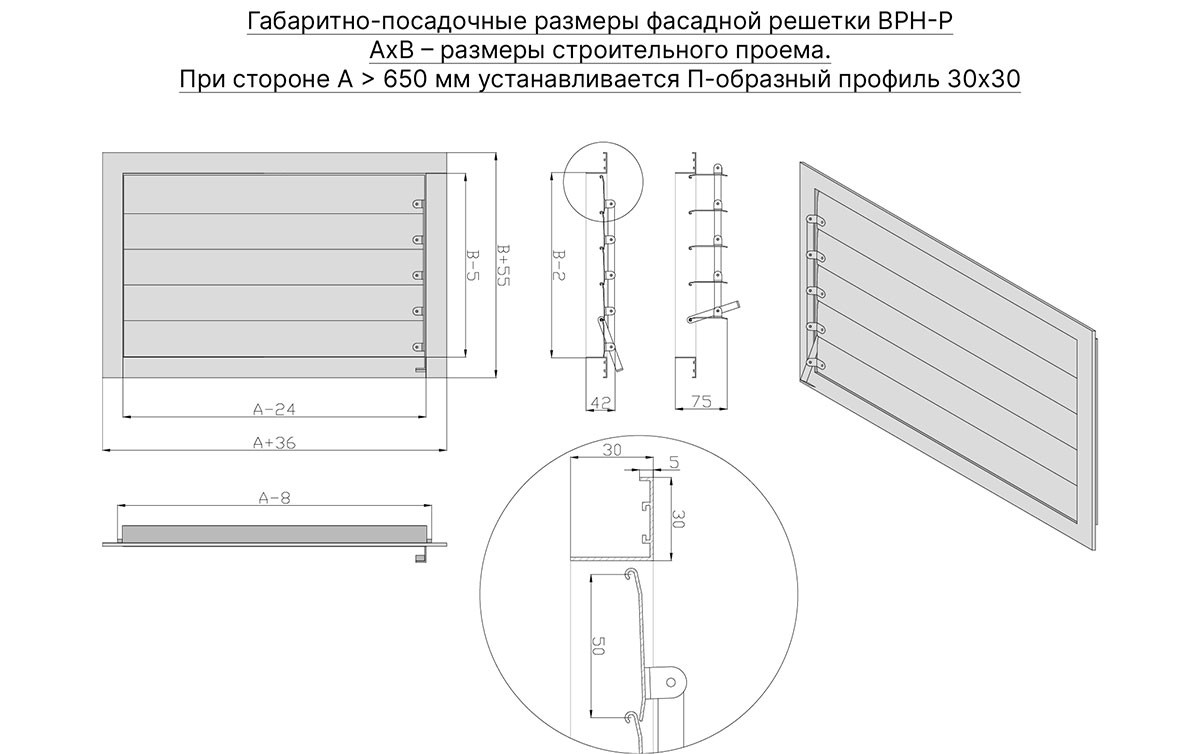

Размеры Наружная регулируемая решетка ВРН-Р

Дополнительно

592

В спецификацию

Быстрый подбор в MAX

Быстрый заказ

Изготовление от 5 дней

Доставка за 2 дня

Гарантия 1 год

Собственное производство, до 1000 единиц в день

Наш технический специалист поможет выбрать идеальную конфигурацию

Для проектировщика

Артикул 002021

Коэффициент живого сечения

0.88

Материал профиля

Алюминий

Подбор типоразмера по расходу воздуха

Расчёт по живому сечению (КЖС 0.88): F = L / (3600 · v), габарит подбирается с учётом коэффициента.

Расход воздуха, м³/ч

Скорость в живом сечении, м/с

Требуемое живое сечение — , габаритное — . Подходящие типоразмеры:

Типоразмер (Ш×В), мм	Живое сечение, м²	Фактическая скорость, м/с

Паспорт изделия (PDF) BIM-модель (Revit)

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

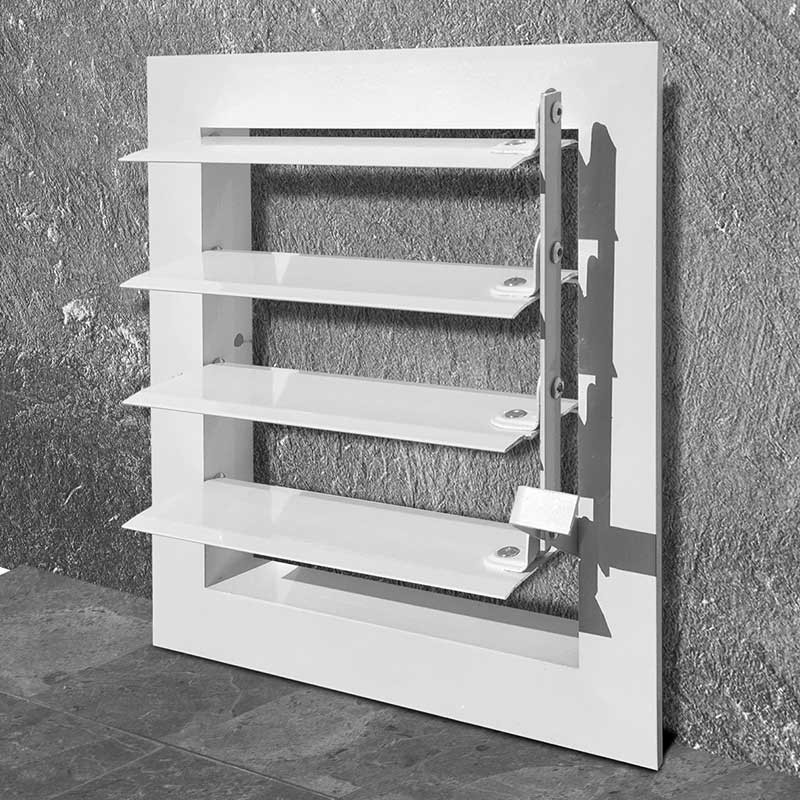

Наружная регулируемая решетка ВРН-Р – точный контроль воздушного потока

Решетка-клапан ВРН-Р представляет собой современное решение для эффективного управления потоками воздуха в системах вентиляции. Ее продуманная конструкция позволяет точно регулировать интенсивность воздухообмена, обеспечивая комфортный микроклимат в помещении.

Основные особенности решетки ВРН-Р

Решетка ВРН-Р обладает рядом важных характеристик:

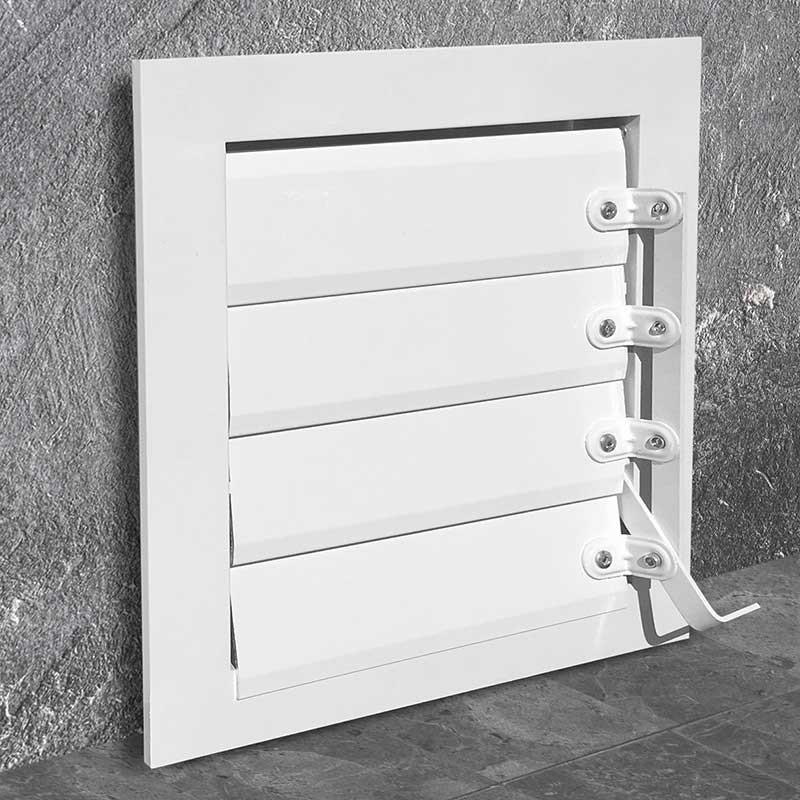

Регулируемая конструкция: Ручное управление положением лопаток с помощью рычага
Гибкость установки: Возможность монтажа как снаружи, так и внутри здания
Варианты управления: Рычаг может располагаться с лицевой или тыльной стороны

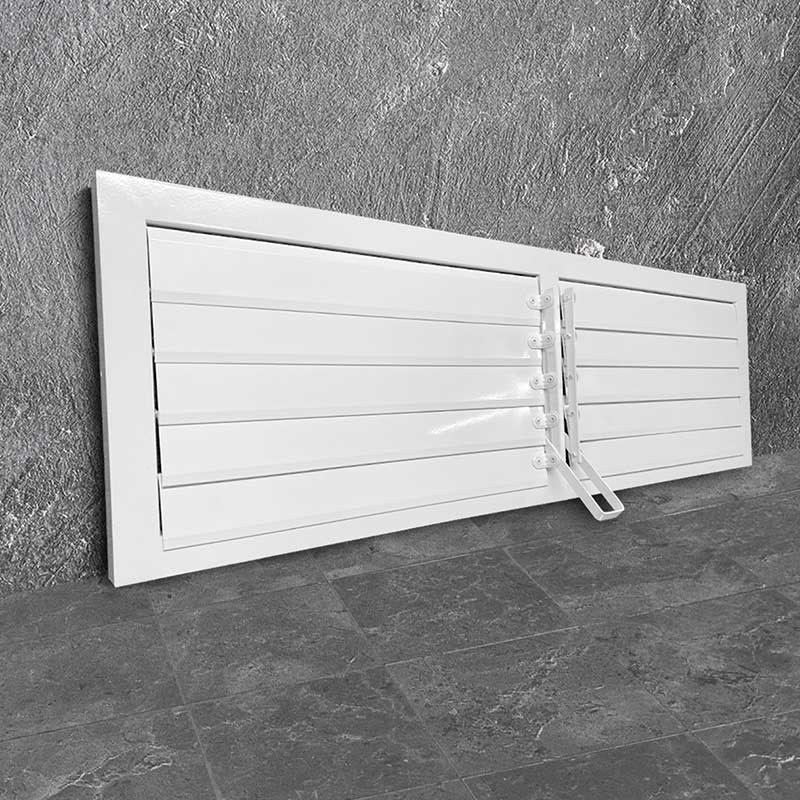

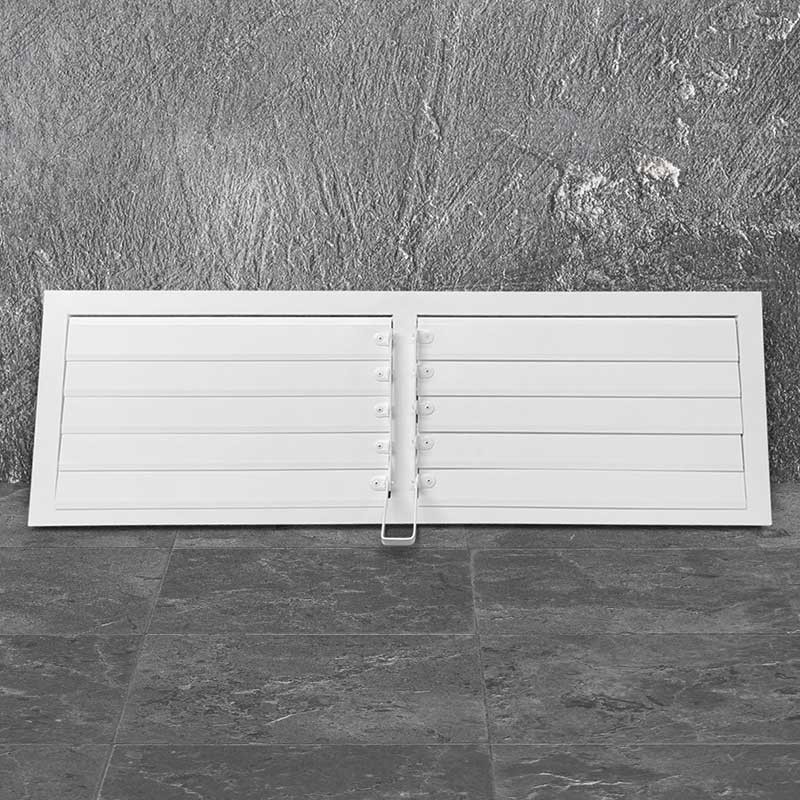

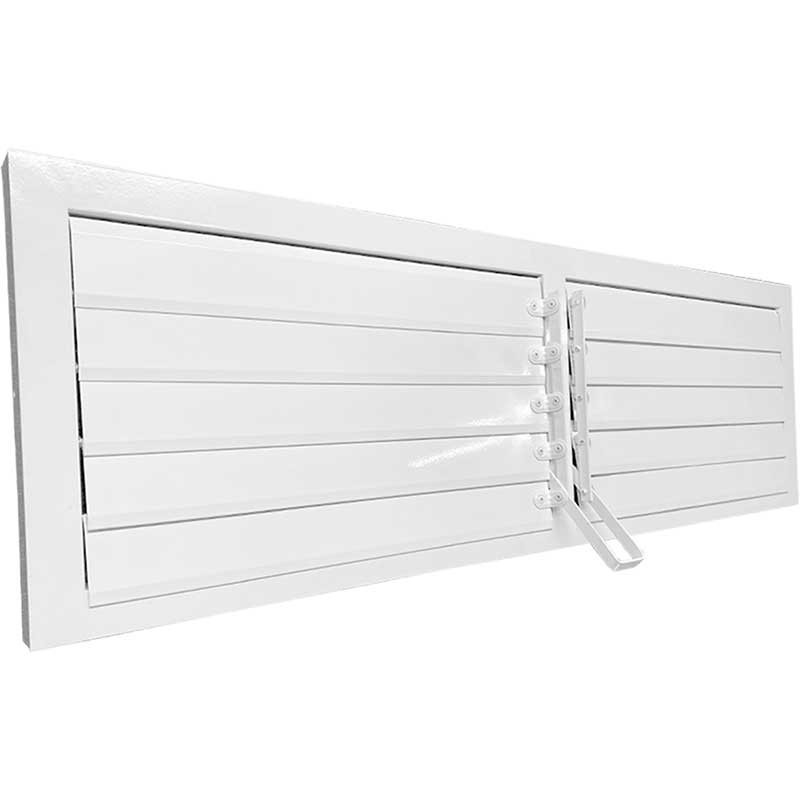

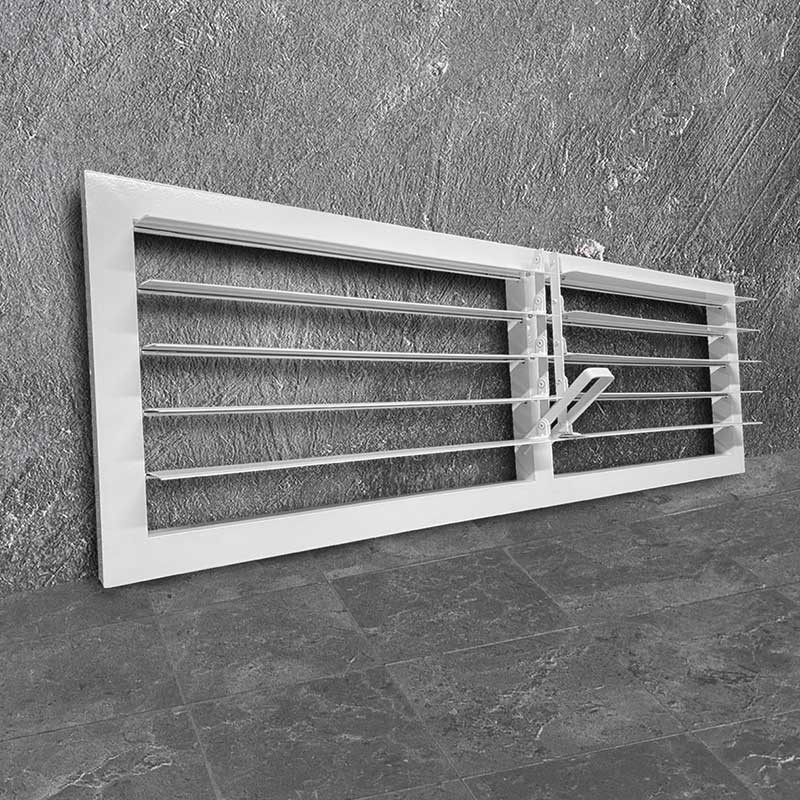

Масштабируемость: Секционная конструкция для больших проемов (до 1,5 м²)
Дополнительные опции: Возможность оснащения адаптером для воздуховода

Технические параметры

Решетка ВРН-Р отличается следующими техническими характеристиками:

Материал: Алюминиевый профиль АД31 (ГОСТ 22233-2001)
Покрытие: Полиэфирная порошковая краска (стандартно RAL 9016)
Размерный ряд: От 100×100 мм до 1,5 м² (с возможностью секционного исполнения)
Усиленная версия: Модель ВРН-УР с усиленным профилем для больших конструкций

Решетка ВРН-Р сочетает в себе функциональность вентиляционного оборудования и простоту управления. Ее регулируемая конструкция позволяет оптимально настраивать воздушные потоки, создавая комфортные условия в любом помещении.

Наружная регулируемая решетка ВРН-Р – это оптимальное решение для организации эффективной вентиляции с возможностью точной настройки воздушных потоков. Ее надежная конструкция и качественные материалы обеспечивают длительный срок службы и бесперебойную работу в любых условиях эксплуатации.

Характеристики

Место применения

На фасад
Материал

Алюминий
КЖС

0.88

Этот товар из подборок

Наружные Вентиляционные решетки Решетки вентиляционные прямоугольные Металлические вентиляционные решетки Производство вентиляционных решеток Изготовление вентиляционных решеток на заказ Оптом

Отзывы покупателей

1 шт.

Глеб М.

Наружная регулируемая решетка ВРН-Р работает хорошо. Ручное управление лопатками позволяет прикрыть приток зимой. Алюминиевый профиль качественный. Рычаг с тыльной стороны удобен для управления изнутри. Механизм немного туговат, но держит положение жестко. Секционная конструкция для нашего проема собралась без щелей.
