Фасадная решетка ВРН24

1 отзывов

Артикул: 50

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

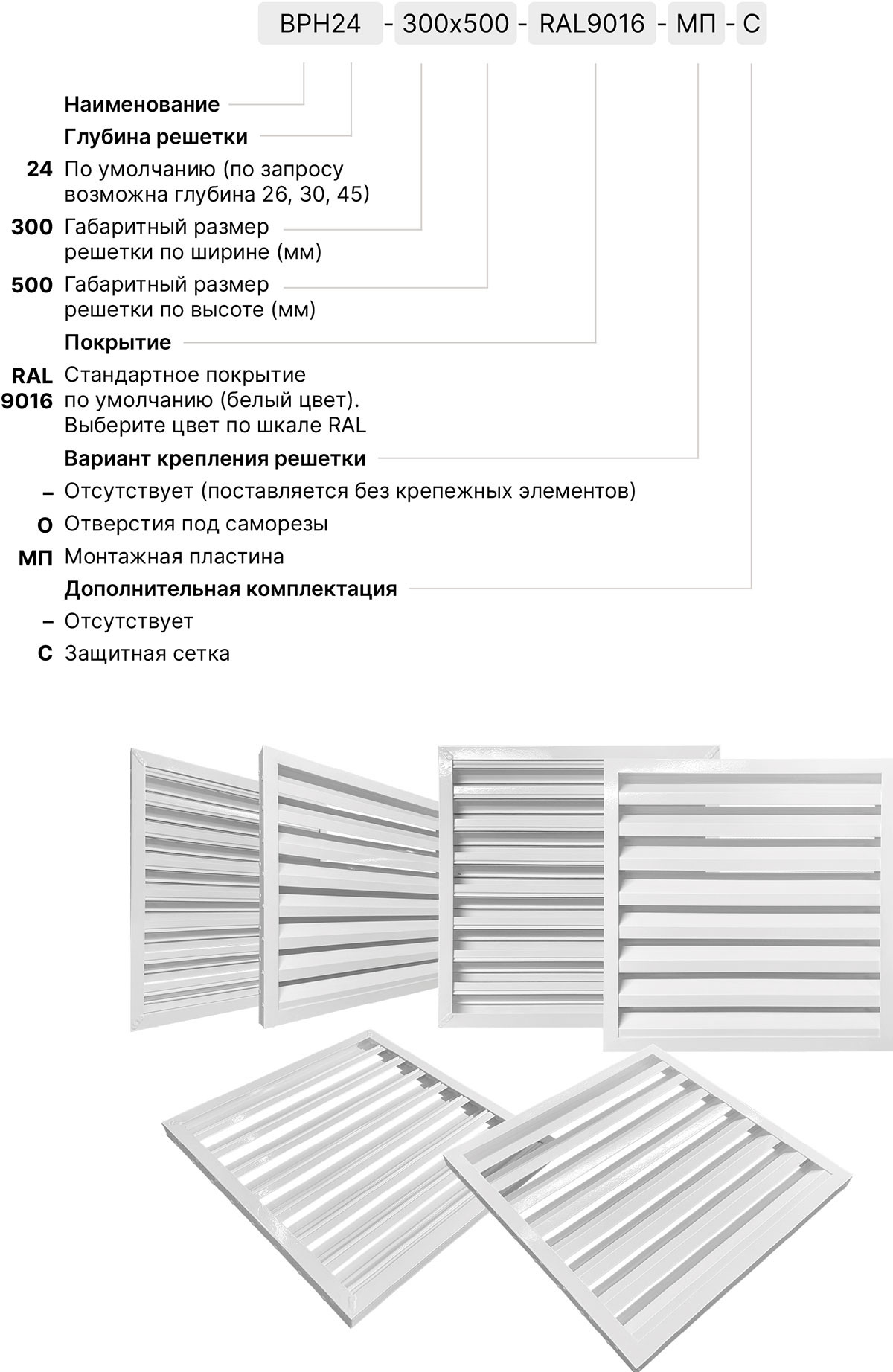

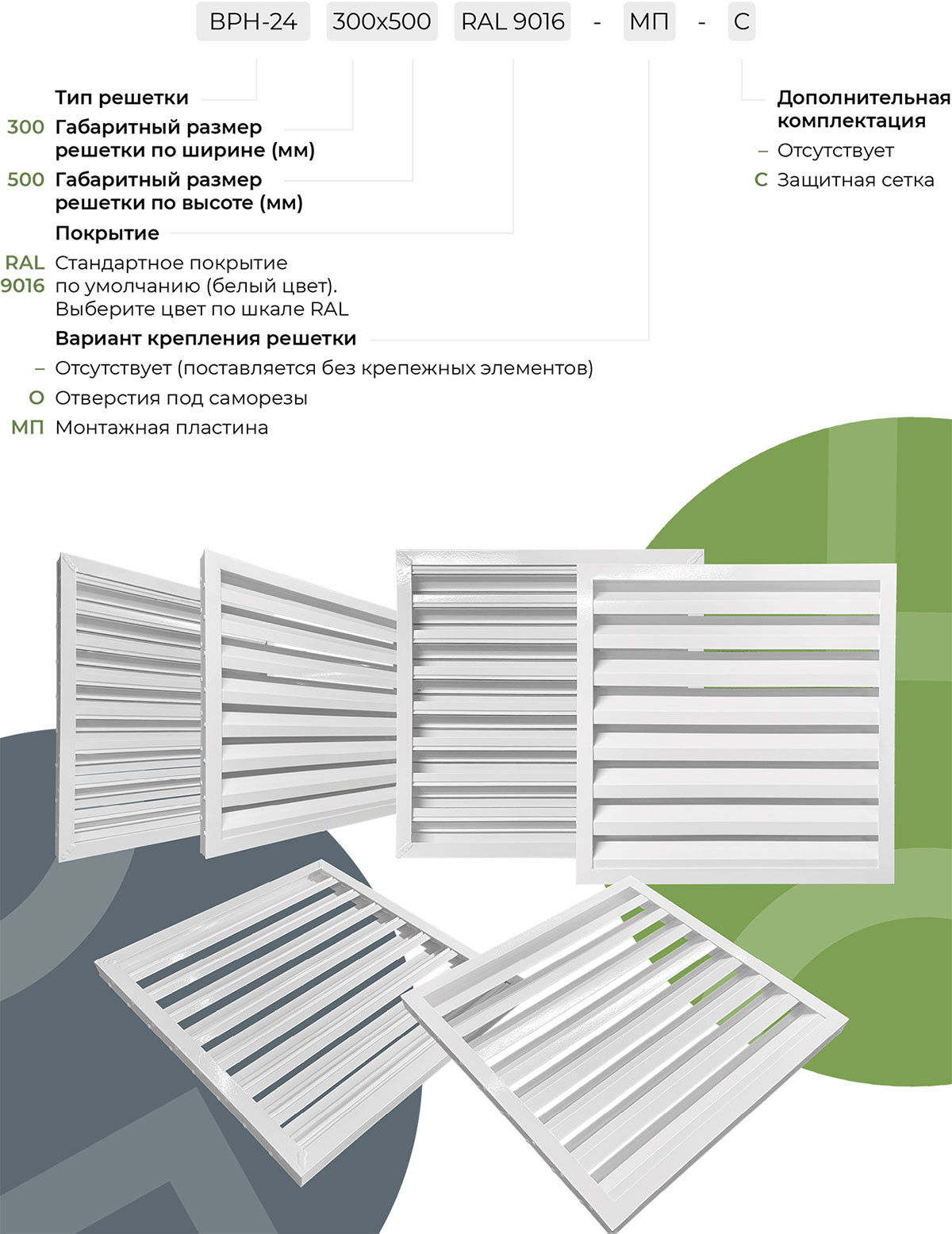

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАКЛАДНОЙ МОНТАЖ)

Отверстия под саморезы

Решетка накладывается на проем и тем самым перекрывает его по всему периметру. В этом случае решетка должна быть больше размера проема. Крепление производится с помощью саморезов через лицевую рамку решетки. При таком варианте крепления решетка будет выступать за плоскость стены на размер равный толщине (глубине) решетки.

МП

МОНТАЖНАЯ ПЛАСТИНА

Монтажная пластина

Монтаж с помощью монтажной пластины предусматривает 2 варианта крепления:

1. Утопленный монтаж. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

2. Скрытый накладной монтаж. Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединение (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

БЕЗ УКАЗАНИЯ ВАРИАНТА КРЕПЛЕНИЯ

Комплектация:

СЕТКА

Сетка ромбовидная 10х10

БЕЗ ДОПОЛНИТЕЛЬНОЙ КОМПЛЕКТАЦИИ

МС

Москитная сетка

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — На фасад

Материал — Алюминий

КЖС — 0.31

Дополнительно

293

В спецификацию

Быстрый подбор в MAX

Быстрый заказ

Изготовление от 5 дней

Доставка за 2 дня

Гарантия 1 год

Собственное производство, до 1000 единиц в день

Наш технический специалист поможет выбрать идеальную конфигурацию

Для проектировщика

Артикул 002016

Коэффициент живого сечения

0.31

Материал профиля

Алюминий

Подбор типоразмера по расходу воздуха

Расчёт по живому сечению (КЖС 0.31): F = L / (3600 · v), габарит подбирается с учётом коэффициента.

Расход воздуха, м³/ч

Скорость в живом сечении, м/с

Требуемое живое сечение — , габаритное — . Подходящие типоразмеры:

Типоразмер (Ш×В), мм	Живое сечение, м²	Фактическая скорость, м/с

Паспорт изделия (PDF) BIM-модель (Revit)

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

Фасадная решетка ВРН24

Конструкция и технические характеристики

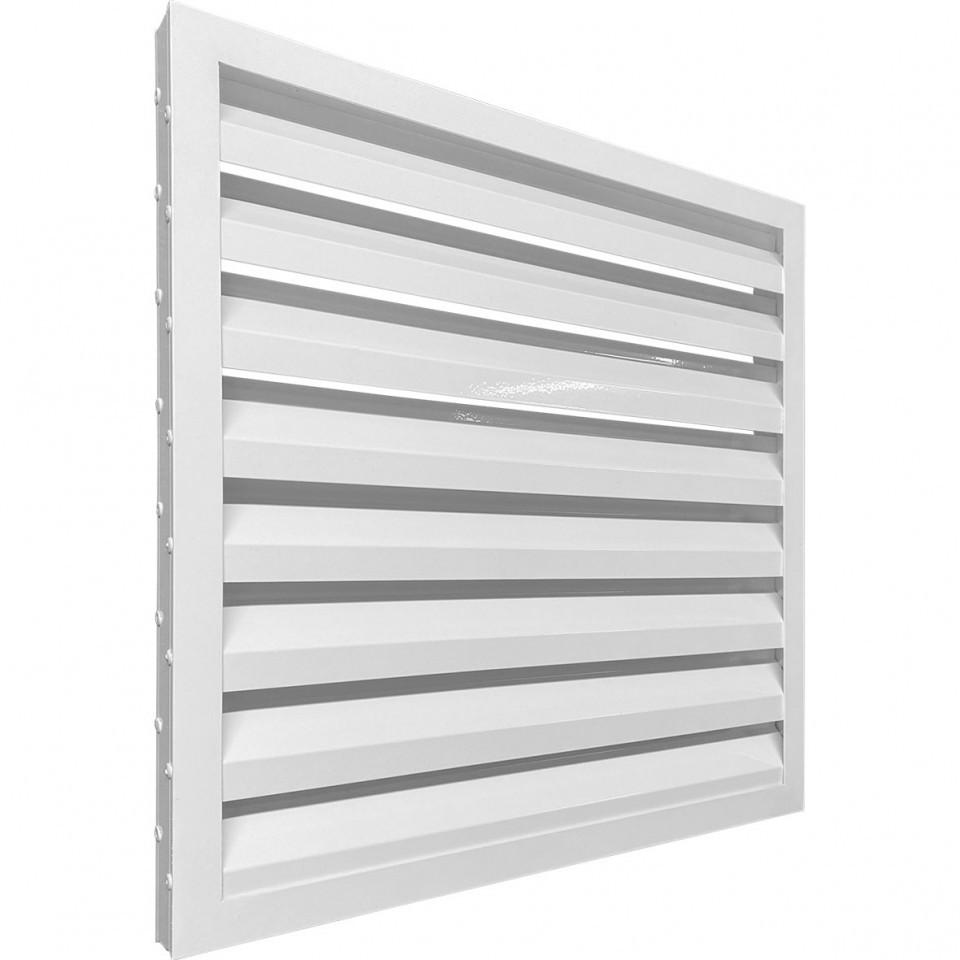

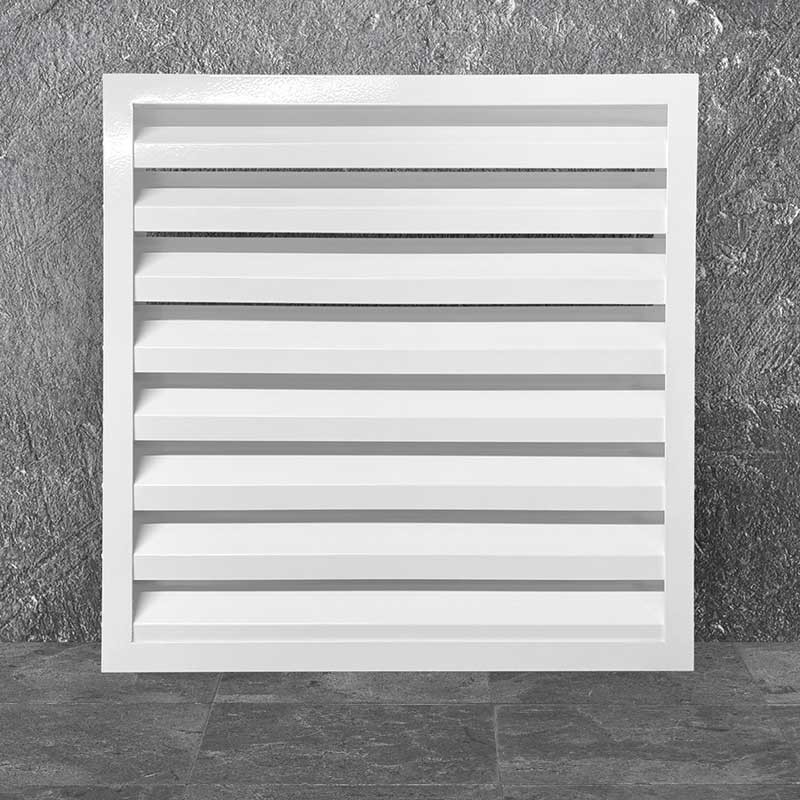

Фасадная решетка ВРН24 представляет собой специализированное вентиляционное решение для наружного монтажа на зданиях. Изделие полностью изготовлено из запатентованного алюминиевого профиля АДЗ1, соответствующего требованиям ГОСТ 22233-2001. Конструкция отличается оптимальной глубиной 24 мм, специально разработанной для совместимости со стандартными фасадными и оконными профилями.

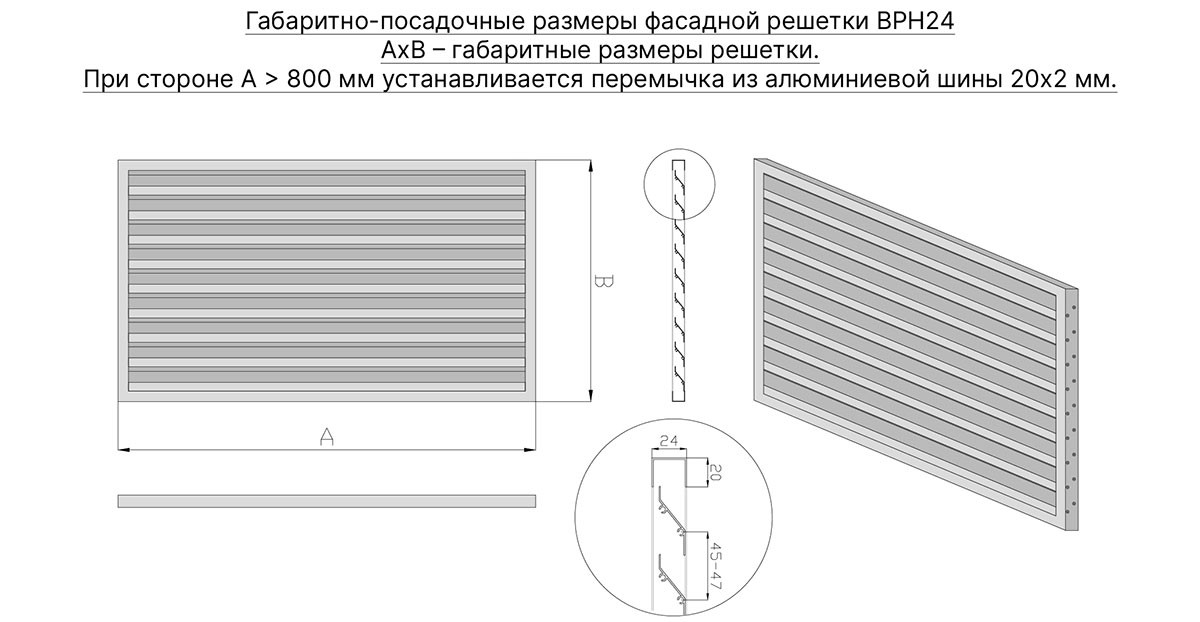

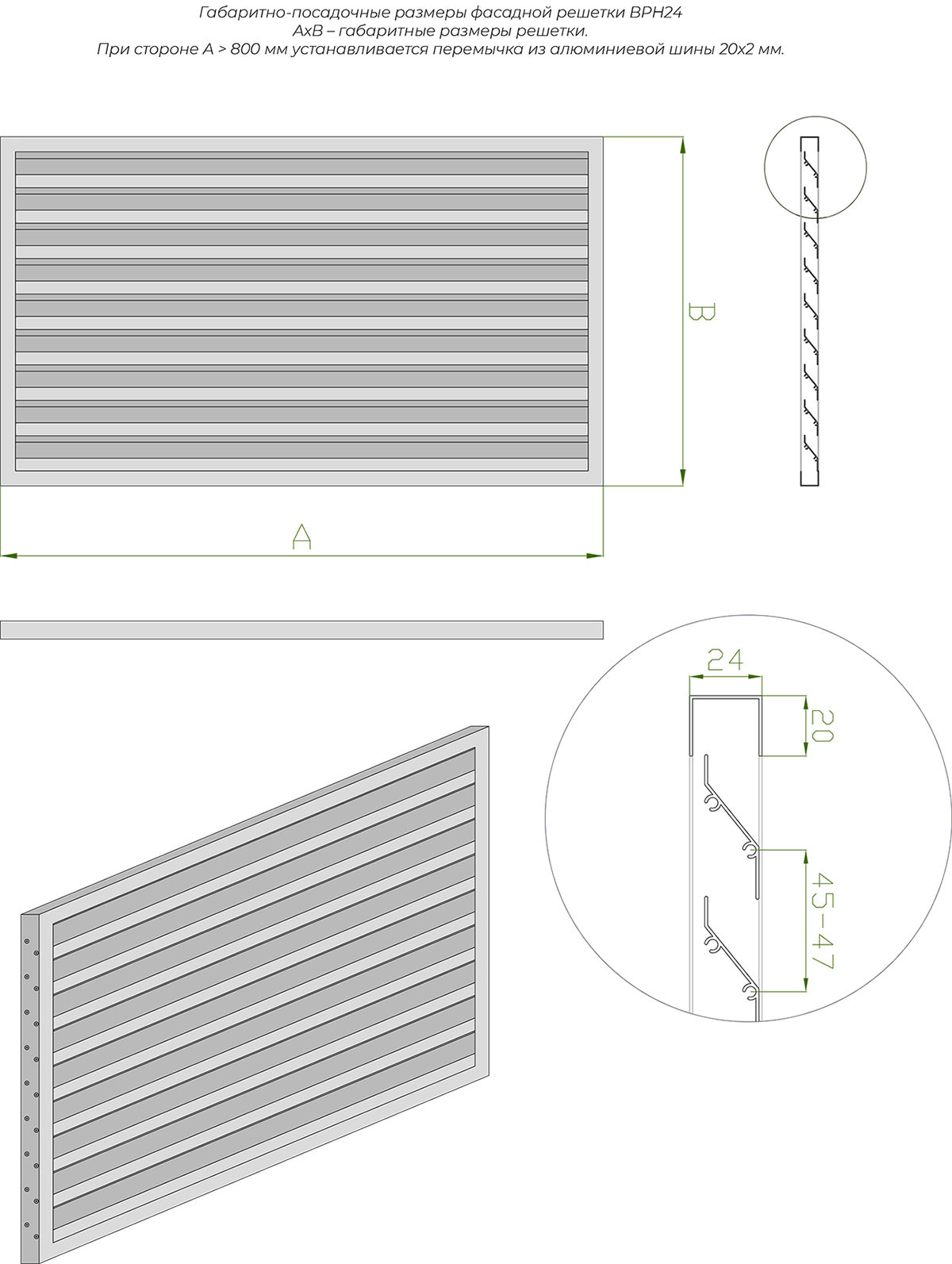

Решетка оснащена Z-образными жалюзи с фиксированным углом наклона 35˚, что обеспечивает эффективный воздухообмен при одновременной защите от атмосферных осадков. Для изделий шириной более 800 мм предусмотрена дополнительная алюминиевая перемычка 20×2 мм, которая крепится вытяжными заклепками к каждой ламели, предотвращая провисание и повышая жесткость конструкции.

Стандартное исполнение решеток ВРН24 включает порошковое полиэфирное покрытие белого цвета (RAL 9016), с возможностью окраски в любой цвет по шкале RAL по индивидуальному заказу.

Размерный ряд и монтажные особенности

Производитель предлагает как стандартные типоразмеры решеток ВРН24, так и изготовление изделий по индивидуальным размерам с шагом 1 мм. Габаритные размеры являются определяющими при заказе.

Монтаж решетки осуществляется следующими способами:

Установка в готовые рамы вместо стеклопакета
Фиксация при помощи штапиков
Крепление с использованием прижимных планок

Особенности монтажной системы позволяют легко интегрировать решетку в различные типы фасадных конструкций, обеспечивая надежное крепление и герметичность соединения.

Области применения и производственные возможности

Фасадные решетки ВРН24 находят применение в различных типах зданий и сооружений:

Жилые многоквартирные дома
Офисные и административные здания
Торговые и развлекательные центры
Промышленные и складские помещения

Использование алюминиевого профиля обеспечивает изделию малый вес при сохранении высокой прочности, что делает решетку ВРН24 удобной для транспортировки и монтажа. Запатентованная конструкция профиля гарантирует долговечность эксплуатации в различных климатических условиях.

Производственные мощности позволяют выполнять индивидуальные заказы с учетом специфических требований к размерам и цветовому решению, что делает решетку ВРН24 универсальным решением для архитектурных проектов различной сложности.

Характеристики

Место применения

На фасад
Материал

Алюминий
КЖС

0.31
