Алюминиевая вентиляционная решетка ВРН-К

1 отзывов

Артикул: 53

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

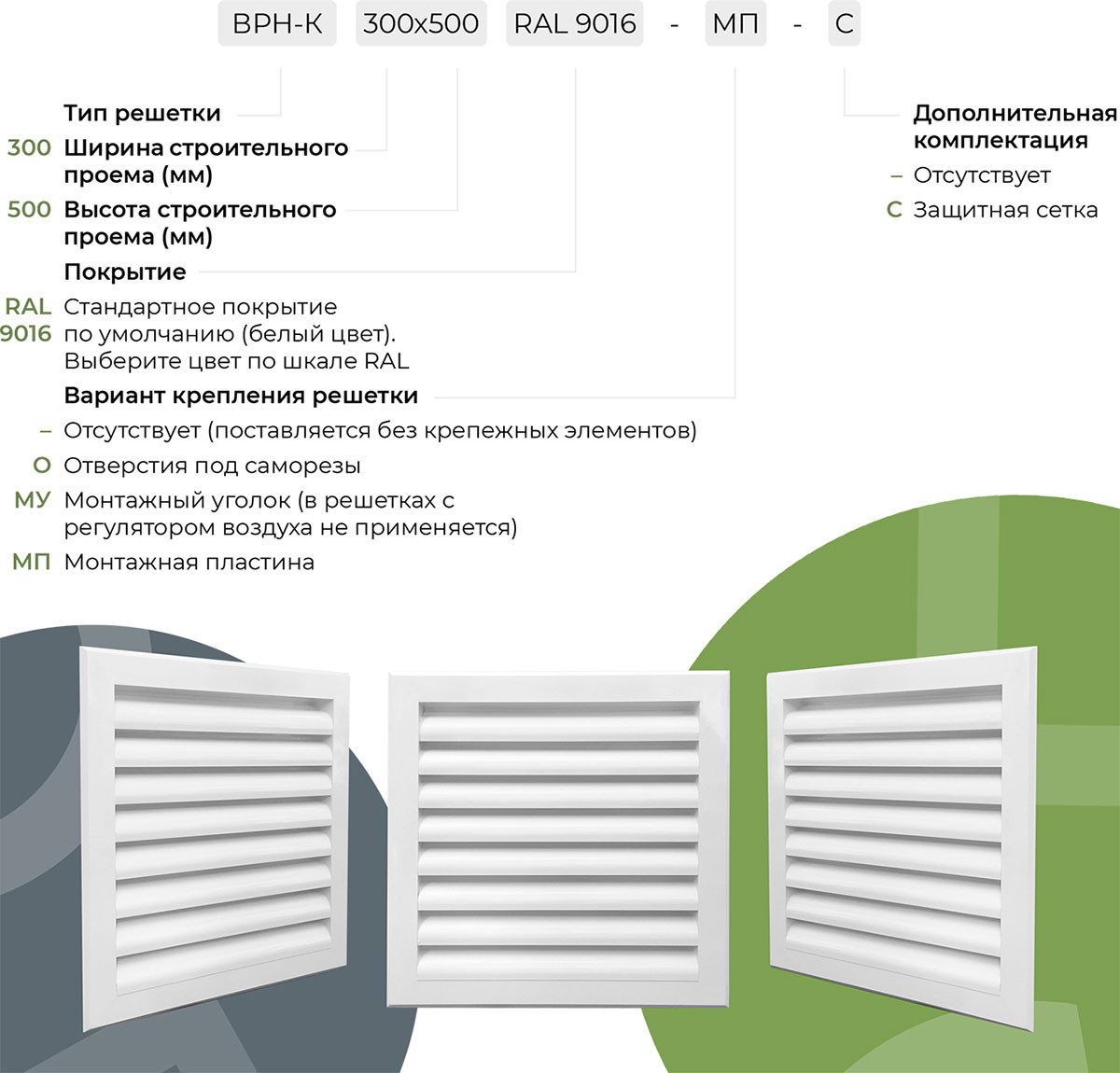

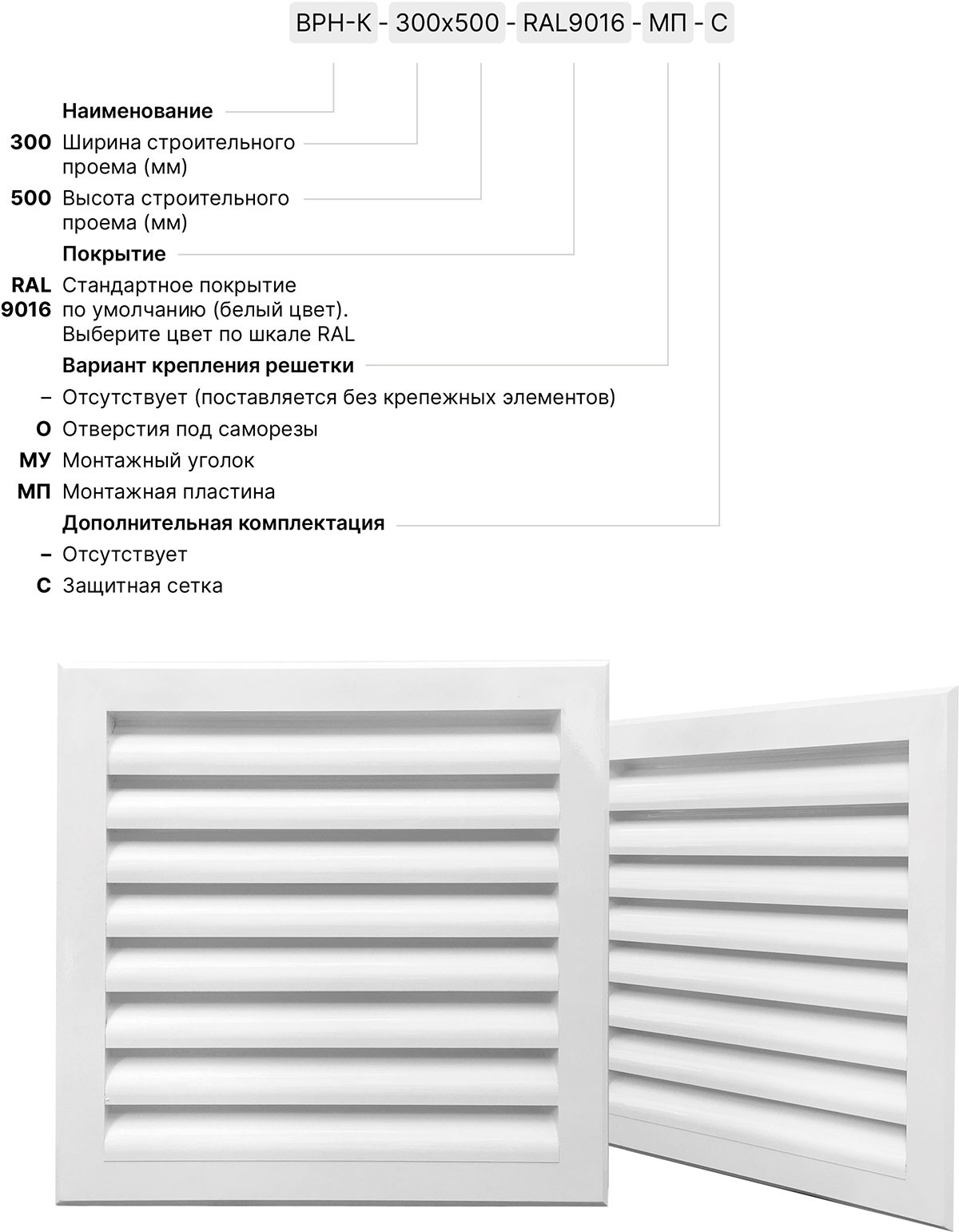

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

МУ

МОНТАЖНЫЙ УГОЛОК

В этом случае монтаж решеток производится с помощью саморезов через специальный монтажный уголок, жестко приваренный к рамке решетки, при этом в строительном проёме или адаптере необходимо заранее предусмотреть крепление закладного крепежного элемента, к которому в свою очередь будет крепиться решетка.

МП

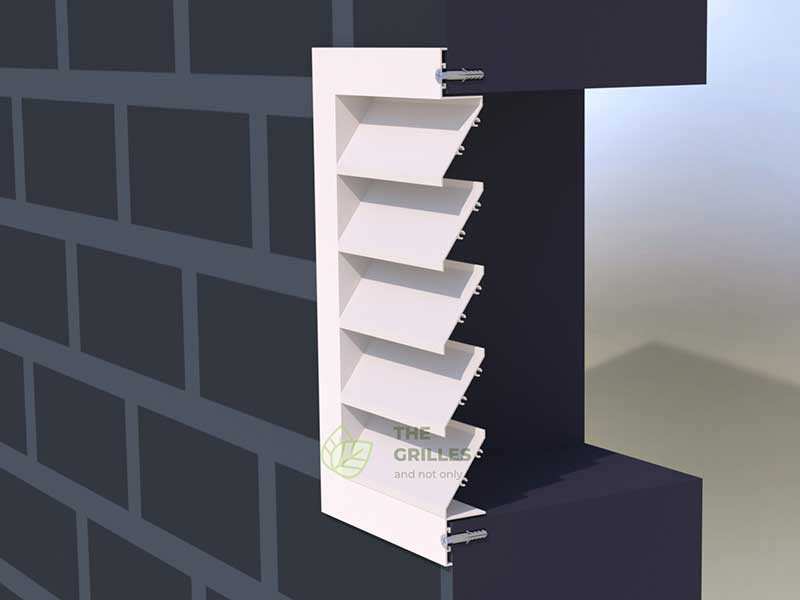

МОНТАЖНАЯ ПЛАСТИНА

Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Комплектация:

СЕТКА

Сетка ромбовидная 10х10

МС

Москитная сетка

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — На фасад

Материал — Алюминий

КЖС — 0.4

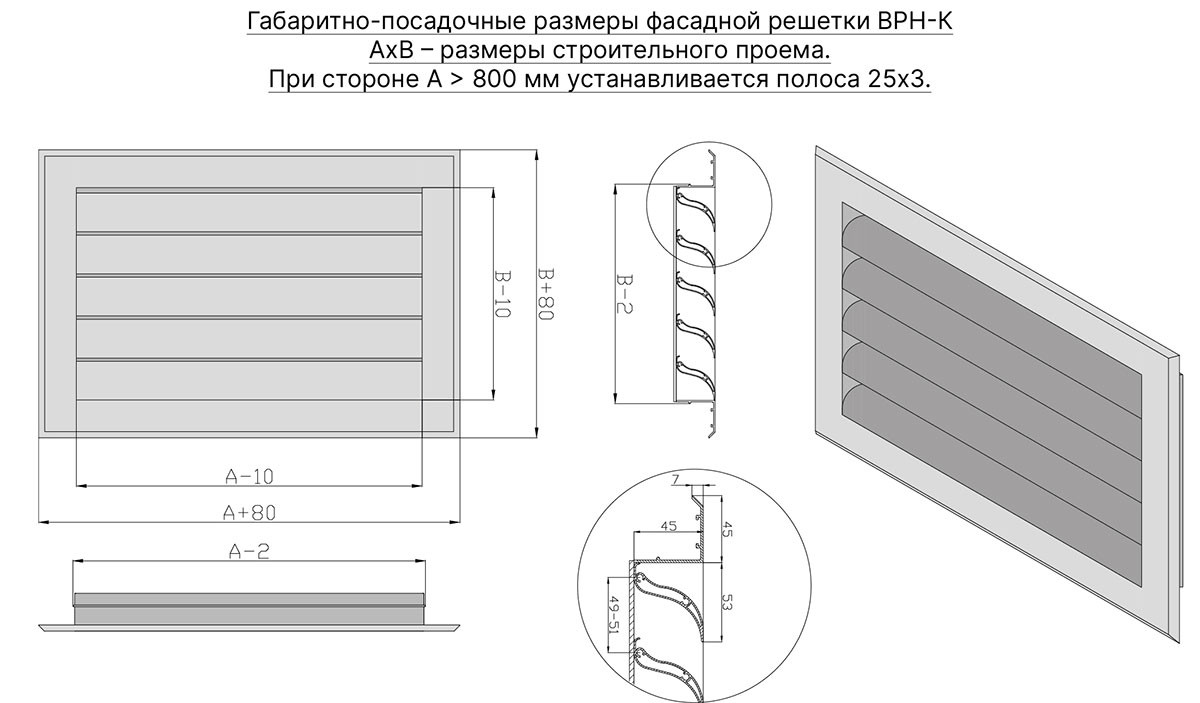

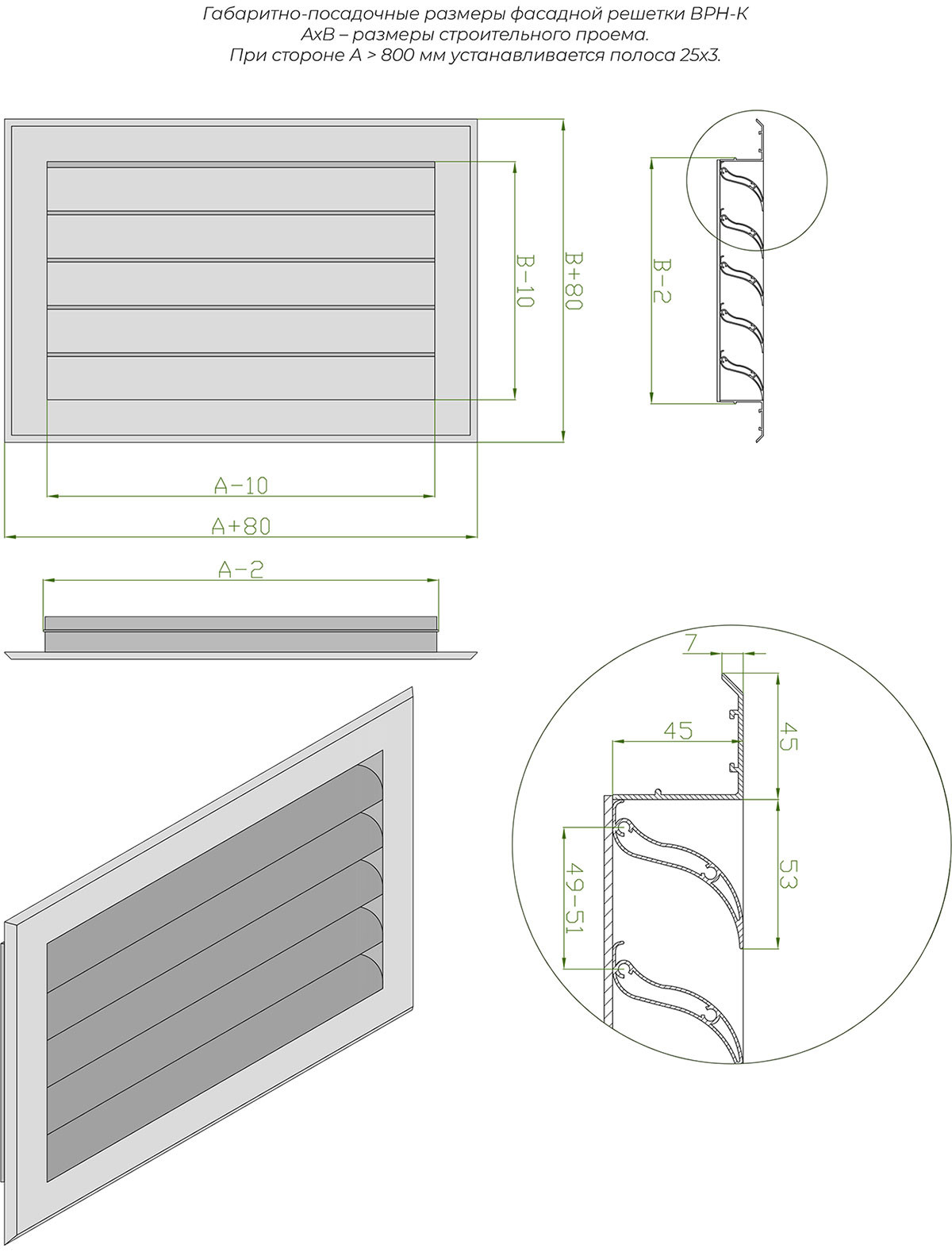

Размеры Алюминиевая вентиляционная решетка ВРН-К

Дополнительно

821

В спецификацию

Быстрый подбор в MAX

Быстрый заказ

Изготовление от 5 дней

Доставка за 2 дня

Гарантия 1 год

Собственное производство, до 1000 единиц в день

Наш технический специалист поможет выбрать идеальную конфигурацию

Для проектировщика

Артикул 002017 · профиль по ГОСТ 22233-2001

Коэффициент живого сечения

0.4

Материал профиля

Алюминий, ГОСТ 22233-2001

Подбор типоразмера по расходу воздуха

Расчёт по живому сечению (КЖС 0.4): F = L / (3600 · v), габарит подбирается с учётом коэффициента.

Расход воздуха, м³/ч

Скорость в живом сечении, м/с

Требуемое живое сечение — , габаритное — . Подходящие типоразмеры:

Типоразмер (Ш×В), мм	Живое сечение, м²	Фактическая скорость, м/с

Паспорт изделия (PDF) BIM-модель (Revit)

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

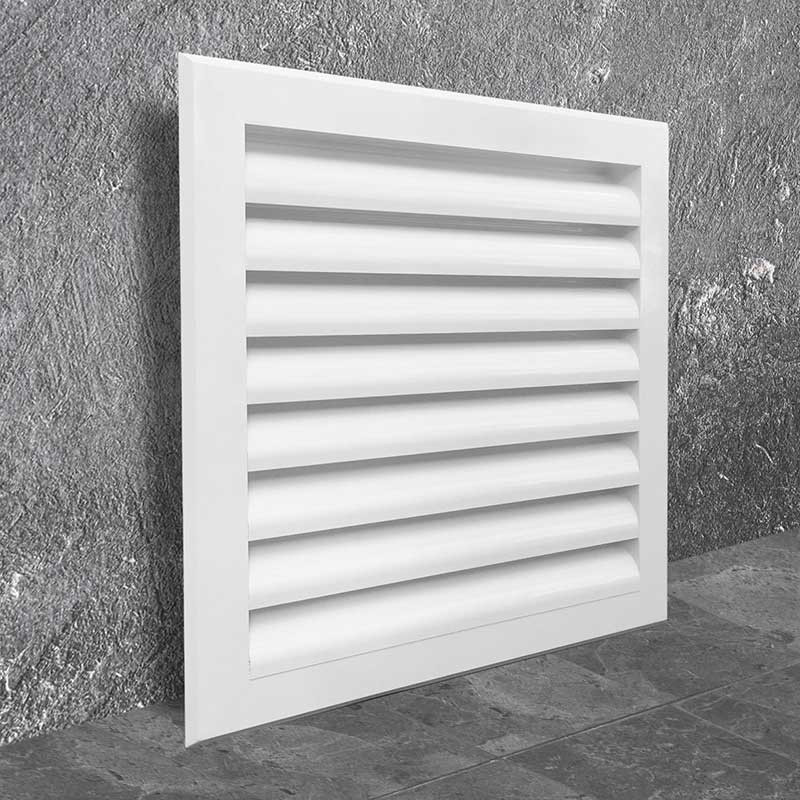

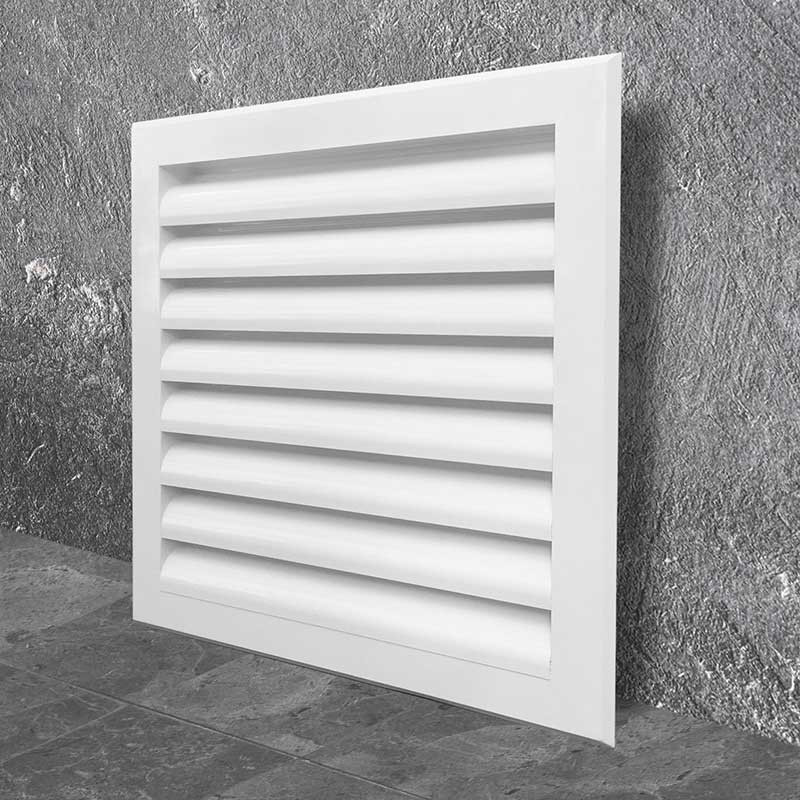

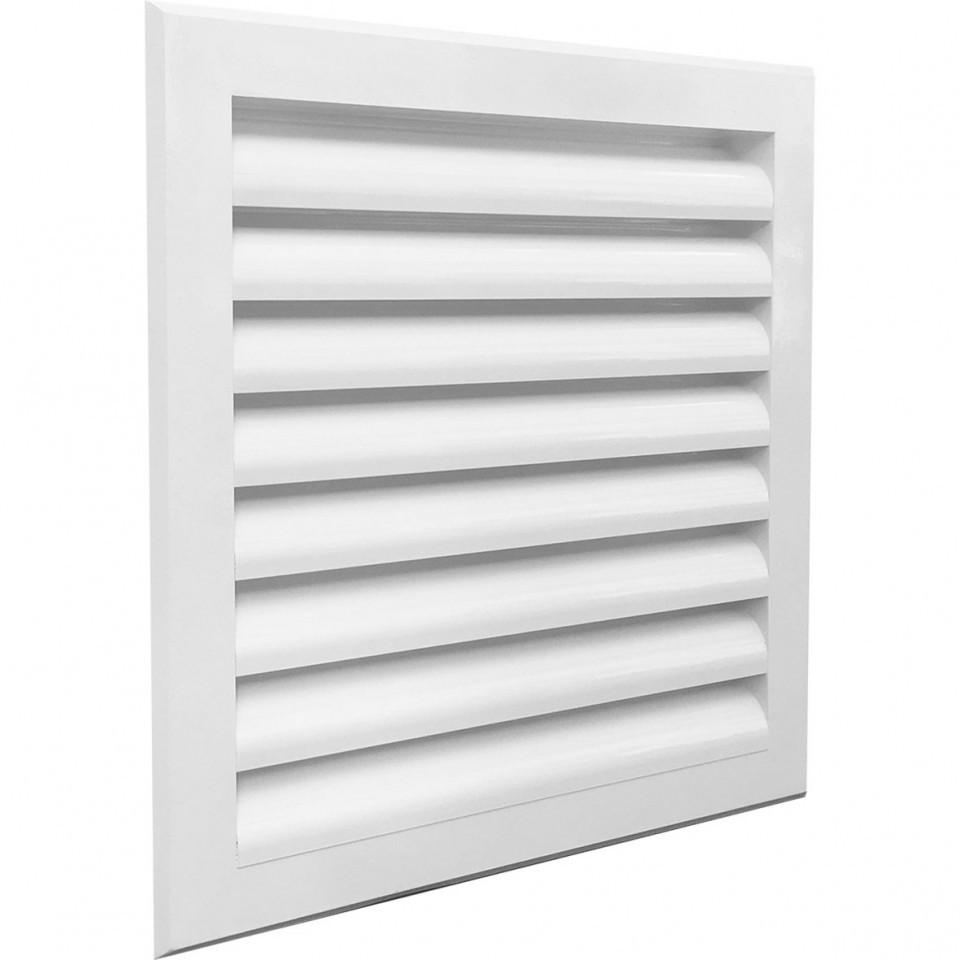

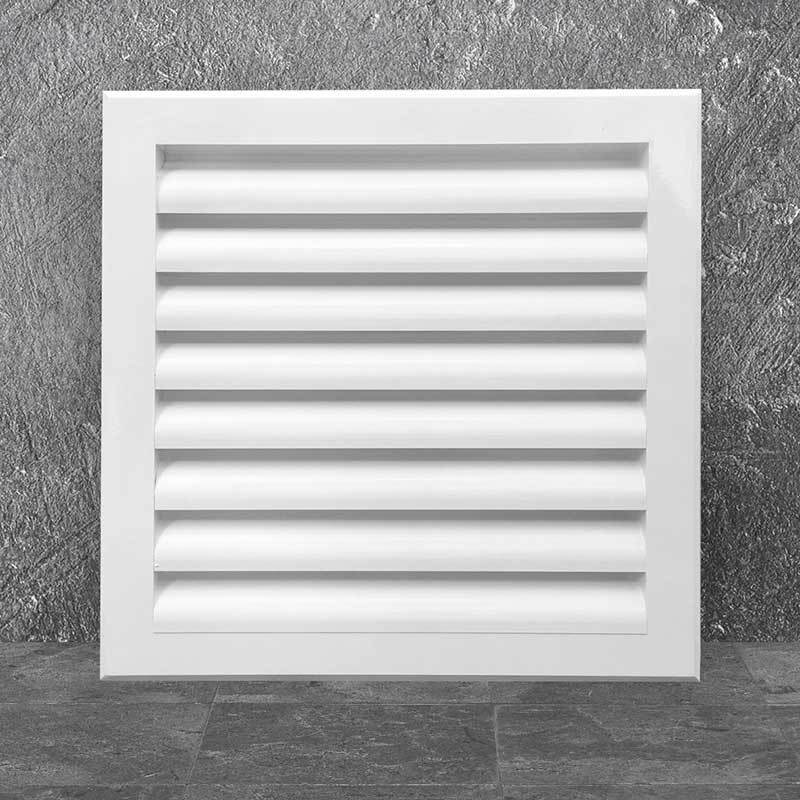

Алюминиевая вентиляционная решетка ВРН-К

Конструктивные особенности

Решетка ВРН-К представляет собой усиленную наружную конструкцию, разработанную специально для больших вентиляционных проемов. Отличительной чертой модели являются S-образные полые жалюзи с капельником, расположенные под углом 35˚. Такая форма обеспечивает:

Повышенную жесткость конструкции
Устойчивость к ветровым нагрузкам
Эффективную защиту от атмосферных осадков
Оптимальные аэродинамические характеристики

Решетки ВРН-К изготавливаются из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001) с порошковым полиэфирным покрытием стандартного белого цвета RAL 9016 или любого другого цвета по шкале RAL по запросу.

Технические параметры

Производитель предлагает изготовление решеток ВРН-К в широком размерном диапазоне - от стандартных до индивидуальных размеров до 6000×3000 мм. Конструкция сохраняет надежность и устойчивость даже при максимальных габаритах.

Дополнительные технические возможности:

Оснащение адаптером для подключения к воздуховоду
Варианты крепления для разных типов фасадов
Возможность изготовления нестандартных форм

Решетка ВРН-К предназначена для использования в различных типах зданий и сооружений, где требуются большие вентиляционные проемы с надежной защитой от внешних воздействий. Благодаря прочной конструкции и устойчивости к ветровым нагрузкам, изделие подходит для установки на высотных зданиях и сооружениях в регионах с повышенной ветровой активностью.

Характеристики

Место применения

На фасад
Материал

Алюминий
КЖС

0.4
