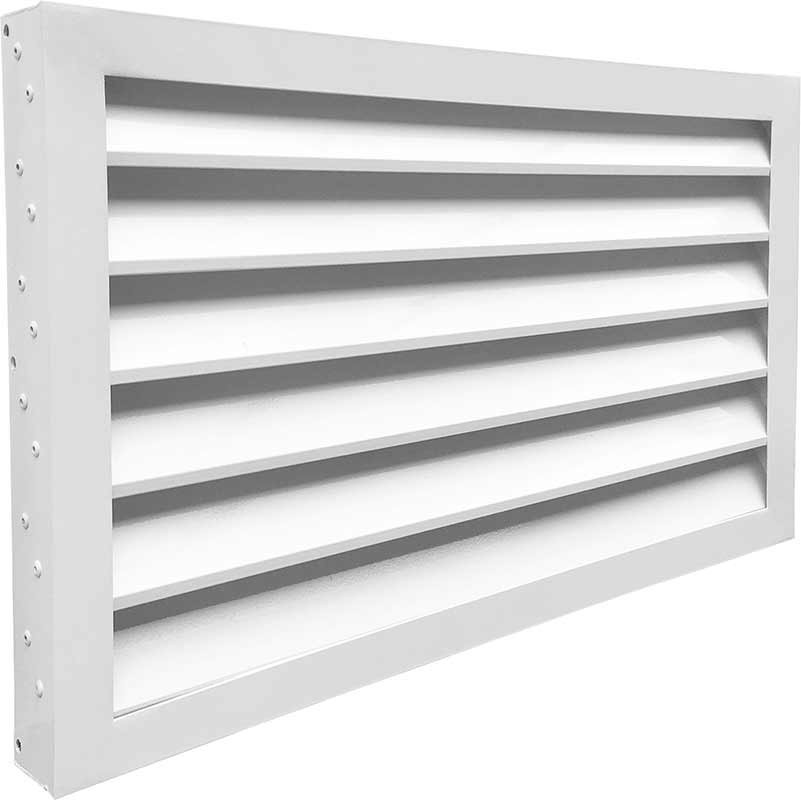

Вентиляционная решетка на фасад накладная ВРН-НУ

4.8

4 отзыва

Артикул: 262

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

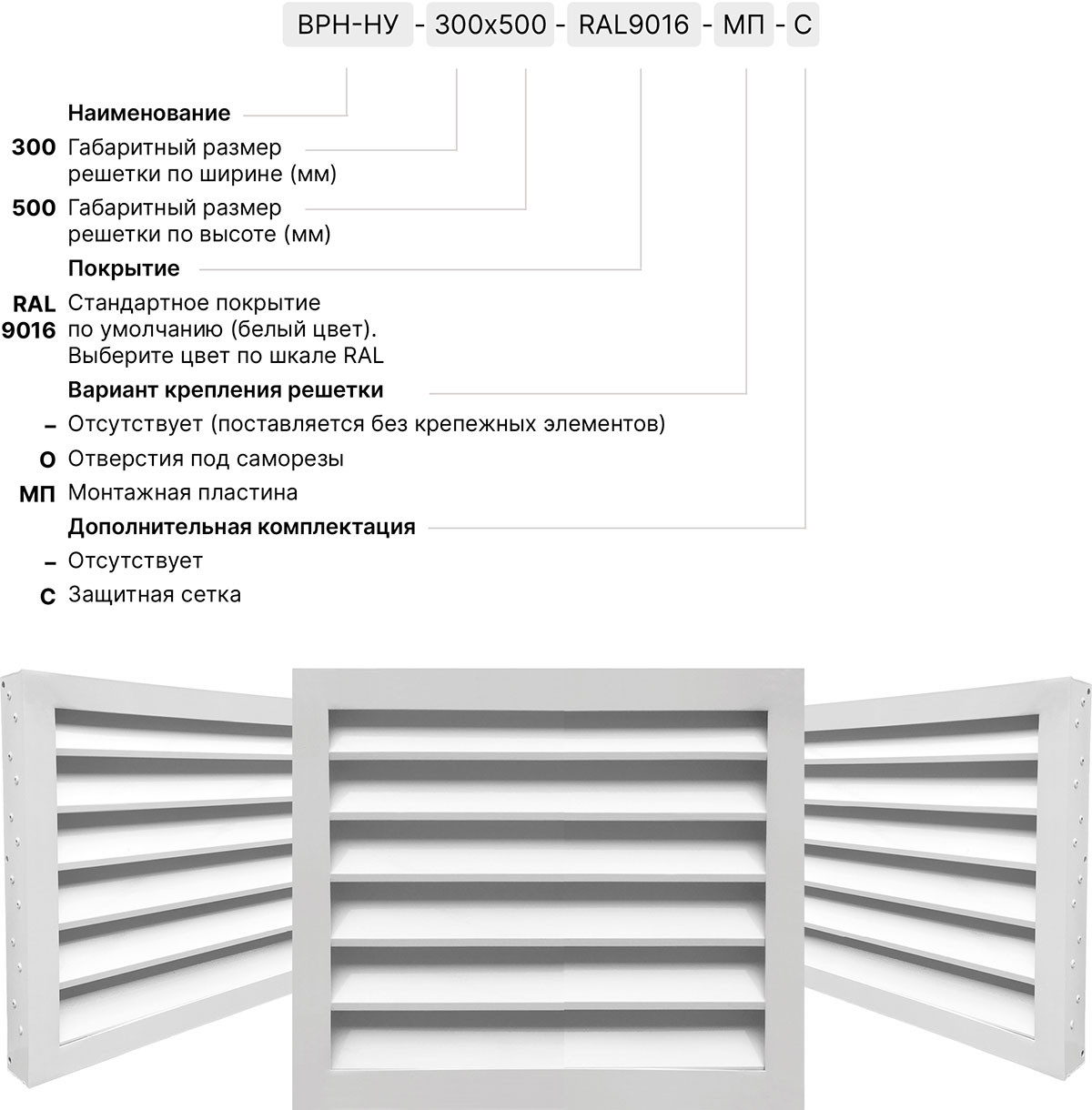

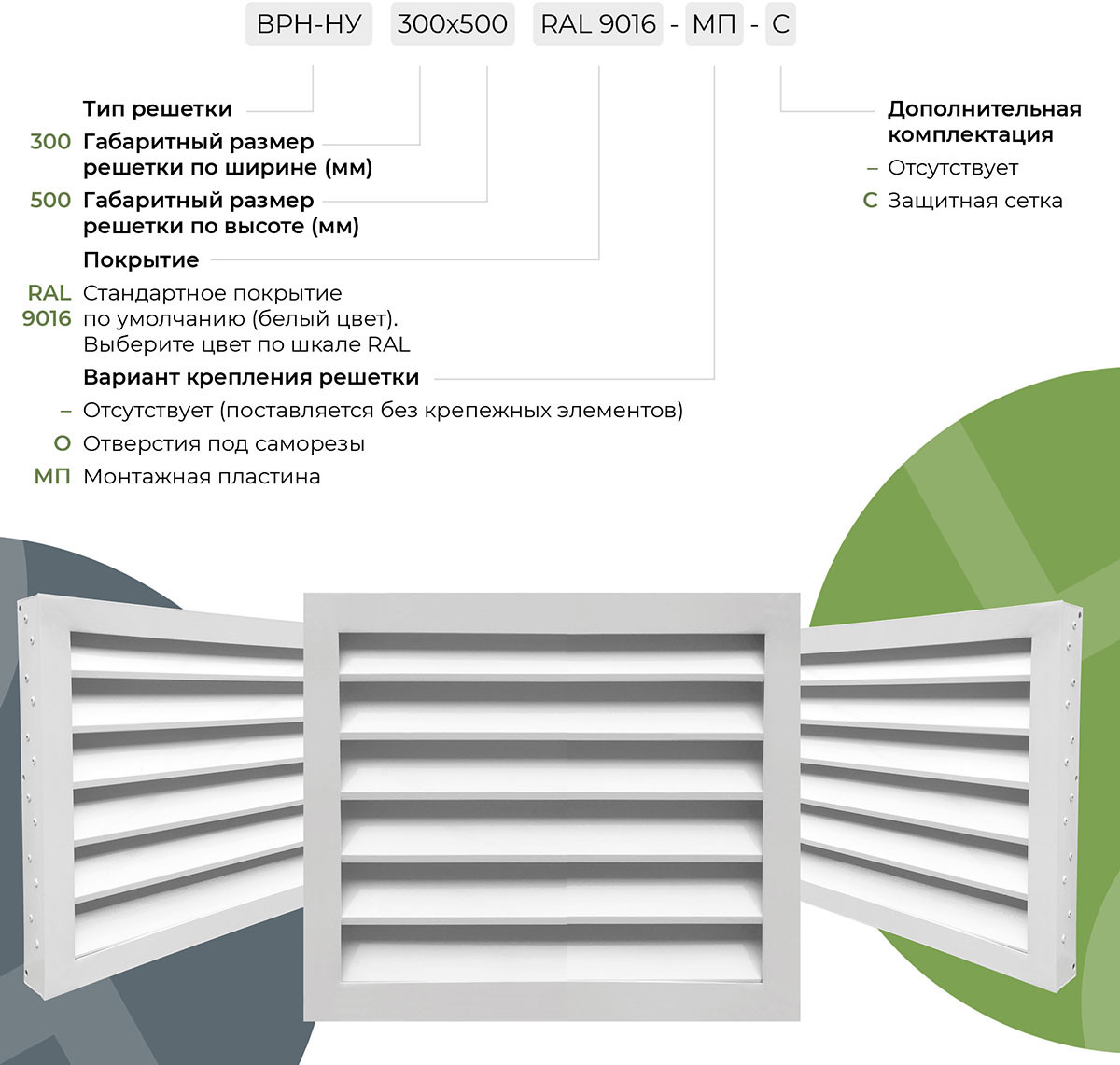

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАКЛАДНОЙ МОНТАЖ)

Отверстия под саморезы

Решетка накладывается на проем и тем самым перекрывает его по всему периметру. В этом случае решетка должна быть больше размера проема. Крепление производится с помощью саморезов через лицевую рамку решетки. При таком варианте крепления решетка будет выступать за плоскость стены на размер равный толщине (глубине) решетки.

МП

МОНТАЖНАЯ ПЛАСТИНА

Монтажная пластина

Монтаж с помощью монтажной пластины предусматривает 2 варианта крепления:

1. Утопленный монтаж. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

2. Скрытый накладной монтаж. Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединение (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Комплектация:

СЕТКА

Сетка ромбовидная 10х10

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — На фасад

Серия решетки — ВРН

Материал — Алюминий

Размеры Вентиляционная решетка на фасад накладная ВРН-НУ

Дополнительно

416

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

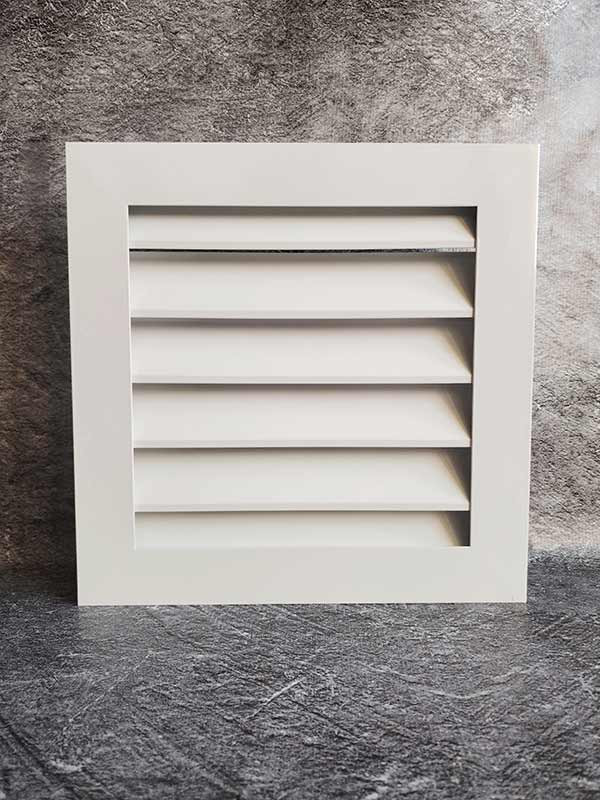

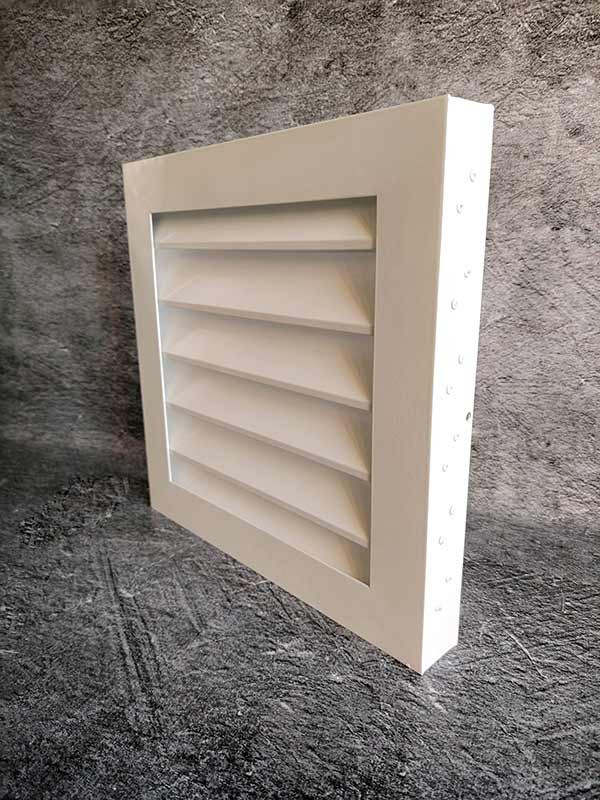

Вентиляционная решетка на фасад накладная ВРН-НУ

Конструктивные особенности и применение

Вентиляционная решетка на фасад накладная ВРН-НУ предназначена для организации приточно-вытяжной вентиляции в зданиях различного назначения. Ее конструкция обеспечивает эффективный воздухообмен и защиту внутренних помещений от попадания атмосферных осадков, пыли и мелкого мусора. Решетка может устанавливаться как накладным способом, так и полностью утапливаться в проем.

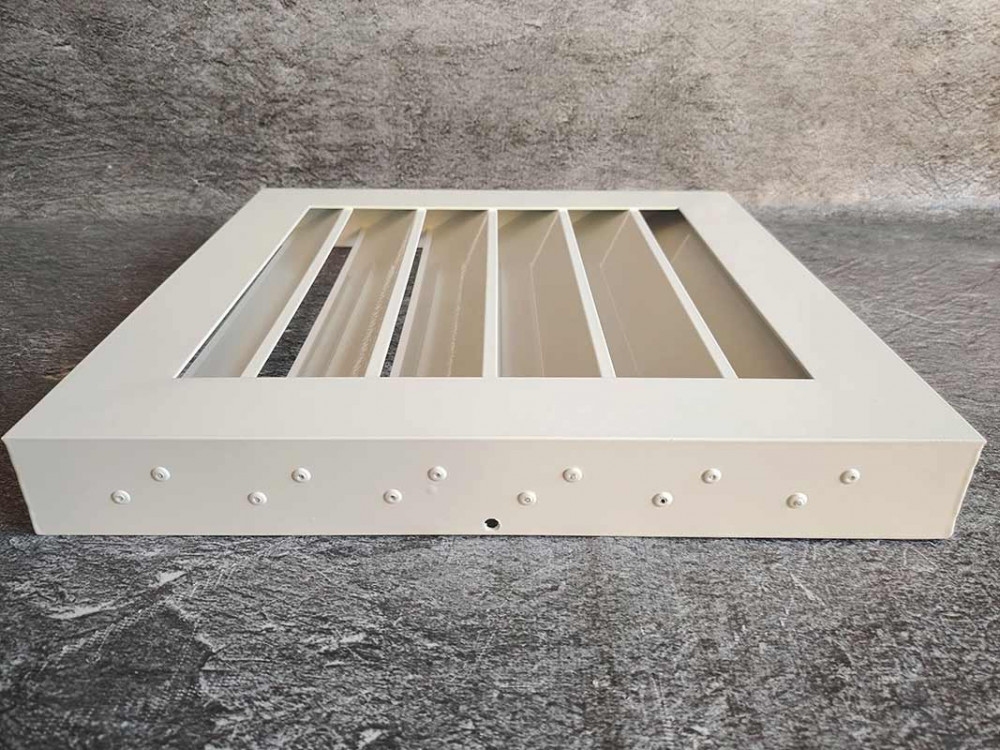

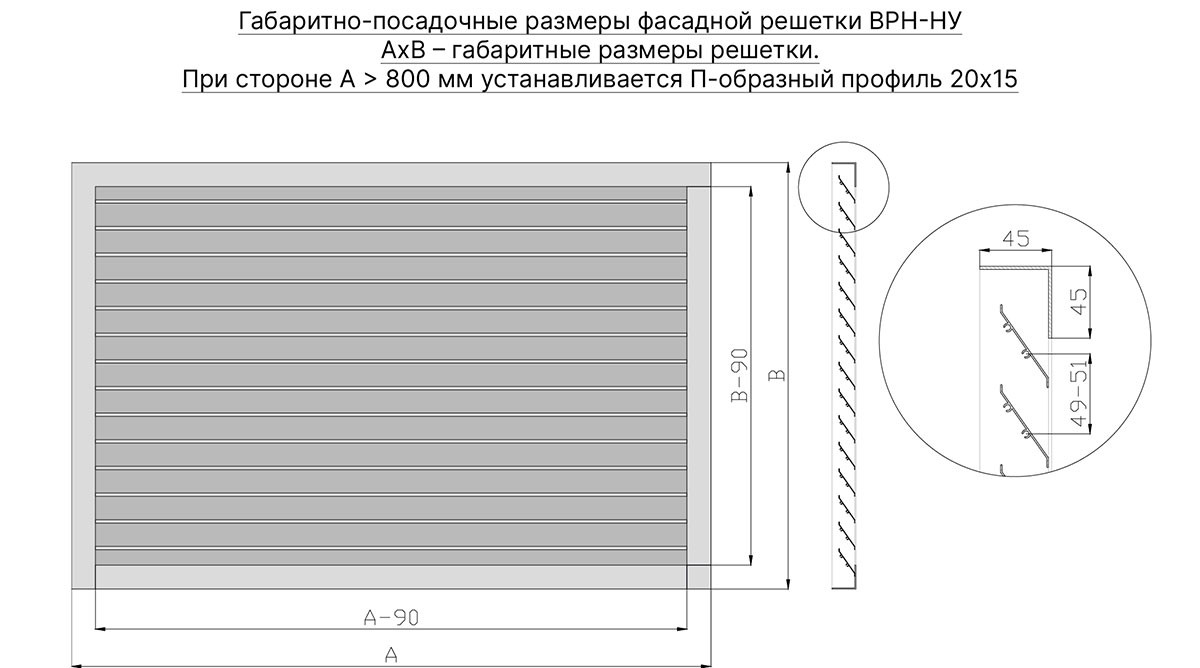

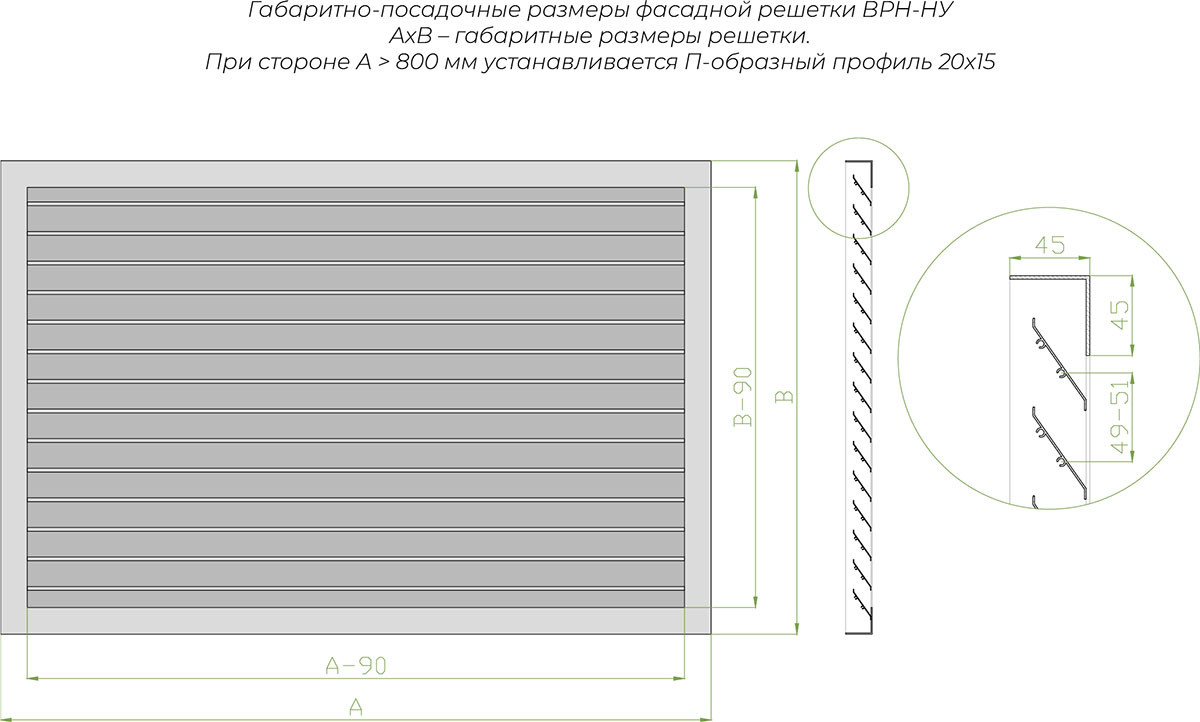

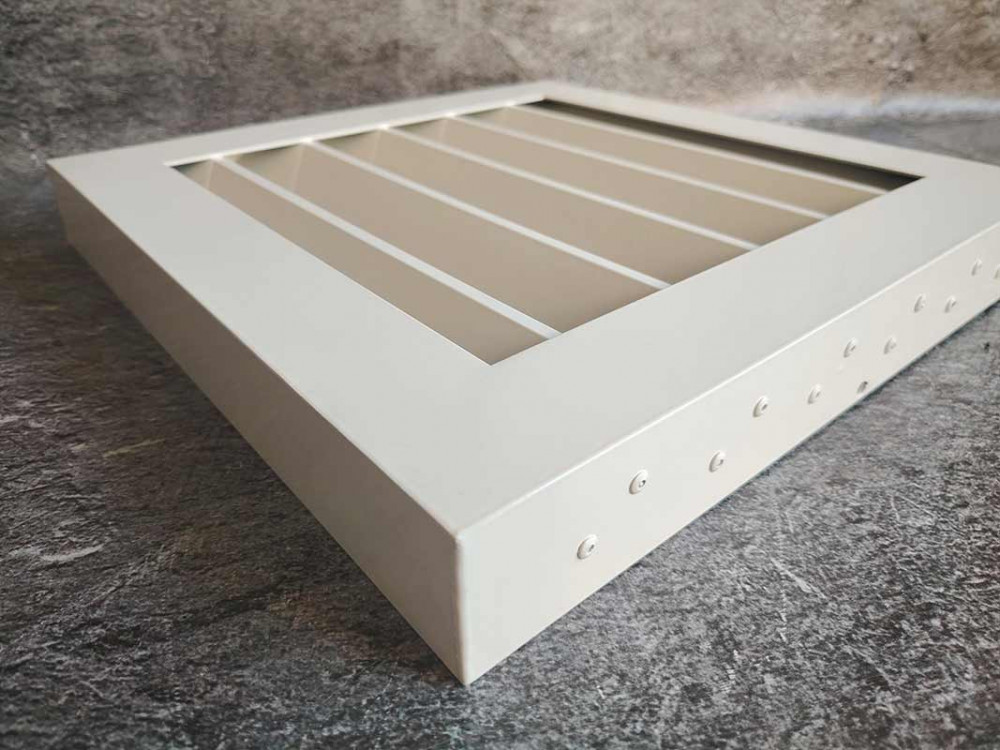

Основу конструкции составляет прочная рамка из усиленного уголка 45х45 мм, что позволяет изготавливать решетки больших размеров - до 2900х2900 мм без потери жесткости. Для еще больших площадей предусмотрено изготовление из составных частей. Жалюзи Z-образной формы, закрепленные под углом 35˚, обеспечивают оптимальное распределение воздушного потока и защиту от внешних воздействий.

Технические характеристики и варианты исполнения

Решетка ВРН-НУ изготавливается из высококачественного алюминиевого профиля АДЗ1, соответствующего ГОСТ 22233-2018. Этот материал сочетает в себе легкость, коррозионную стойкость и долговечность. Стандартное исполнение предусматривает покрытие полиэфирной порошковой краской белого цвета (RAL 9016), однако по желанию заказчика возможно выполнение в любом другом цвете из палитры RAL.

Основные параметры решетки:

Минимальный размер: 200×200 мм
Максимальный размер (цельная конструкция): 2900×2900 мм
Угол наклона жалюзи: 35 градусов
Материал: алюминиевый профиль АДЗ1
Покрытие: полиэфирная порошковая краска

Способы монтажа и дополнительные опции

Решетка ВРН-НУ предлагает три варианта установки, что позволяет адаптировать ее к различным архитектурным решениям. Накладной монтаж предполагает крепление решетки поверх проема, утопленный вариант - установку в проем заподлицо с фасадом, а монтаж с помощью специальной пластины обеспечивает дополнительную гибкость при установке.

Дополнительно решетка может комплектоваться адаптером для подключения к воздуховоду, что значительно расширяет возможности ее применения в системах вентиляции. Такая конструктивная особенность позволяет создавать эффективные вентиляционные системы с минимальными потерями давления воздуха.

Вентиляционная решетка ВРН-НУ - это оптимальное решение для организации воздухообмена в зданиях, сочетающее в себе надежность, долговечность и эстетичный внешний вид. Ее запатентованная конструкция и использование качественных материалов обеспечивают бесперебойную работу на протяжении многих лет.

При выборе размеров и способа монтажа решетки рекомендуется учитывать не только эстетические предпочтения, но и технические требования к системе вентиляции. Правильно подобранная и установленная решетка ВРН-НУ обеспечит эффективный воздухообмен, защиту от внешних воздействий и гармонично впишется в архитектурный облик здания.

Характеристики

Место применения

На фасад
Серия решетки

ВРН
Материал

Алюминий

Этот товар из подборок

Наружные Вентиляционные решетки Решетки вентиляционные прямоугольные Металлические вентиляционные решетки Производство вентиляционных решеток Изготовление вентиляционных решеток на заказ Оптом

Отзывы покупателей

4 шт.

Юрий

Накладная решетка на фасад порадовала своей монументальностью. Рамка из мощного уголка внушает доверие. Z образные жалюзи отлично отсекают осадки. Брали большой размер, конструкция не прогибается благодаря грамотному усилению. Покраска порошковая, должна прослужить долго на улице. Отличное решение для серьезных объектов.

27 сентября 2026 в 17:37

Читать все отзывы (4)

Написать отзыв

Отзывы покупателей

4.75

Добавить отзыв

Фотографии и видео покупателей

С фото

С текстом

Ваше Имя

E-Mail

Ваша оценка

— Без оценки

Комментарий

Фотографии

Юрий

27 сентября 2026 в 17:37

Комментировать

Николай Сергеевич

30 ноября 2025 в 20:59

Долго искали решение для огромного проема на производстве. Заказали ВРН-НУ нестандартного размера, производитель сделал составную конструкцию. Сборка прошла без проблем, стыки получились аккуратными. Воздухообмен в цеху заметно улучшился, при этом снег и мелкий мусор внутрь больше не залетают. Дополнительно укомплектовали адаптером для воздуховода. В общем, профессиональное изделие.

Комментировать

Сергей

02 декабря 2025 в 18:11

Решетка отличная, брали для приточной вентиляции. Алюминиевый профиль АДЗ1 легкий, но крепкий. Краска белая RAL 9016 матовая, без сколов. Со своими задачами справляется полностью.

Комментировать

Александр П.

04 апреля 2026 в 20:10

Монтировали накладную фасадную решетку ВРН-НУ на здании цеха. Усиленный уголок 45х45 мм дает отличную жесткость. Z-образные жалюзи под 35 градусов отлично отсекают дождь. Установили с помощью монтажной пластины, что позволило сгладить неровности фасада.
