Как сделать вентиляцию в гараже своими руками: схемы и устройство вытяжки
- Зачем нужна вентиляция в гараже: основные функции
- Нормы воздухообмена и требования СНиП
- Виды систем вентиляции для гаража
- Естественная вентиляция: принцип работы и ограничения
- Принудительная (механическая) вытяжка в гараже
- Комбинированная система воздухообмена
- Схемы устройства вентиляции в зависимости от типа помещения
- Вентиляция металлического гаража
- Особенности вытяжки в гараже с подвалом или смотровой ямой
- Вентиляция в гараже в воротах
- Организация притока и оттока воздуха в зимний период
- Как правильно сделать вентиляцию в гараже: пошаговая инструкция
- Расчет диаметра труб и отверстий
- Выбор материалов: трубы, дефлекторы и вентиляционная решетка для гаража
- Этапы установки приточно-вытяжной системы
- Монтаж принудительной вентиляции в гараже
- Как сделать вытяжку в гараже своими руками
- Типичные ошибки при обустройстве вытяжки в гараже
Многие автовладельцы ошибочно воспринимают гараж исключительно как капитальное укрытие от дождя и злоумышленников, забывая о внутреннем микроклимате. Закрытое помещение без правильного воздухообмена быстро превращается в замкнутую экосистему с экстремально высокой влажностью. В таких условиях кузов автомобиля начинает стремительно гнить, а на стенах разрастается опасный грибок. Более того, концентрация выхлопных газов, токсичных паров бензина, масел и растворителей в непроветриваемом боксе создает реальную угрозу для здоровья и жизни человека.
Единственный способ защитить имущество и себя — организовать эффективную приточно-вытяжную систему. Данная статья представляет собой подробное практическое руководство, которое поможет вам разобраться в существующих схемах, рассчитать параметры воздуховодов и выполнить монтаж надежной вентиляции своими руками.
Зачем нужна вентиляция в гараже: основные функции
Правильно спроектированная вентиляционная система выполняет три жизненно важные функции, каждая из которых напрямую влияет на сохранность автомобиля и безопасность владельца:
Удаление избыточной влаги. Дождь, тающий снег и наледь, принесенные на колесах и кузове машины, испаряются внутри помещения. Если этой влаге некуда деться, она оседает в виде конденсата на металлических деталях автомобиля, ускоряя процессы коррозии в несколько раз.
Вывод выхлопных газов и паров ГСМ. Любые технические жидкости (топливо, антифриз, смазочные материалы, лаки) постоянно выделяют летучие токсичные соединения. При запуске двигателя в закрытом пространстве концентрация угарного газа мгновенно достигает критических значений. Вентиляция непрерывно замещает отработанную газовоздушную смесь свежим уличным воздухом.
Предотвращение появления плесени и грибка. Сырость в сочетании со слабым движением воздуха — идеальная среда для микроорганизмов. Грибок разрушает деревянные перекрытия, отделку и глубоко въедается в обивку салона автомобиля, откуда его практически невозможно вывести.
Эффективность выполнения этих задач напрямую зависит от того, насколько точно соблюдаются нормативные инженерные стандарты.
Нормы воздухообмена и требования СНиП
При проектировании вентиляции нельзя полагаться на интуицию. Основным ориентиром служат официальные строительные правила, а именно СНиП 21-02-99 («Стоянка автомобилей»). Согласно этому документу, регламентированный объем свежего воздуха, поступающего в помещение на один легковой автомобиль, должен составлять не менее 180 м³/час.
В зарубежных стандартах требования могут рассчитываться исходя из кратности воздухообмена (полное обновление объема помещения от 6 до 10 раз в сутки). Однако российская норма в 180 м³/час является фиксированной базой для всех последующих расчетов. Если ваш гараж имеет увеличенную площадь или в нем одновременно хранятся два транспортных средства, этот норматив пропорционально увеличивается. Именно от этой цифры необходимо отталкиваться, выбирая конкретный тип вентиляционной системы и сечение каналов.
Виды систем вентиляции для гаража
Все вентиляционные системы классифицируются по способу побуждения движения воздушных масс. Выбор конкретного решения определяет сложность монтажа, энергозависимость и итоговый бюджет обустройства.

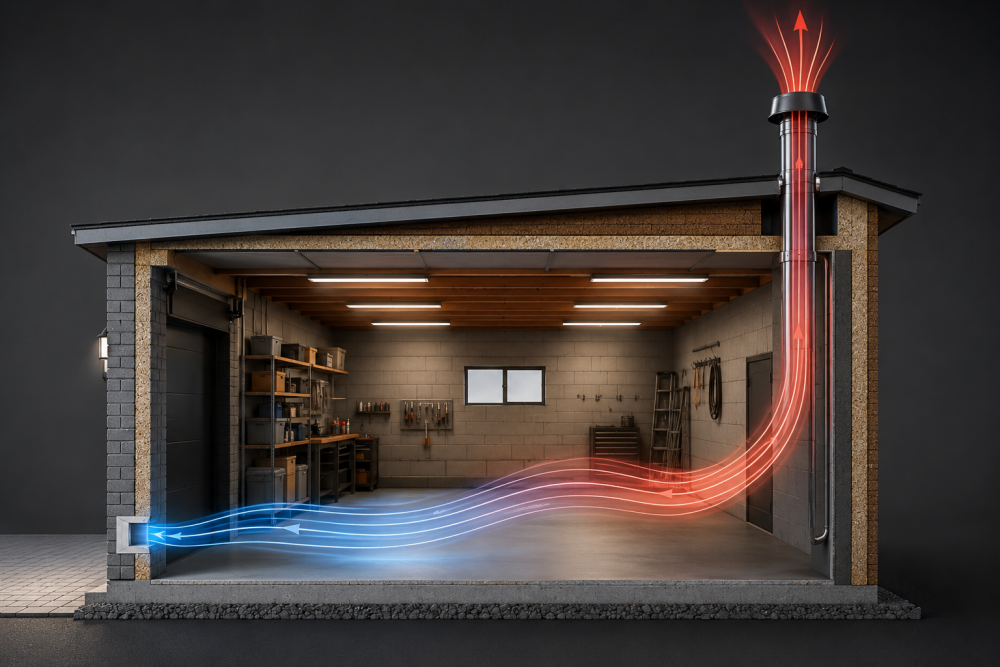

Естественная вентиляция: принцип работы и ограничения
Это наиболее простая и доступная схема, работающая исключительно за счет естественных физических законов — разницы температур внутри и снаружи помещения, а также разности давлений между приточным и вытяжным отверстиями (возникает за счет разности высот). Свежий холодный воздух заходит через нижние отверстия, вытесняя более теплый и легкий отработанный воздух вверх, в вытяжную трубу.
Главное преимущество такой системы — минимальная стоимость и полная энергонезависимость. Однако она имеет критический недостаток: жесткую зависимость от погодных условий. Летом, когда температура на улице сравнивается с температурой внутри гаража или превышает ее, тяга полностью исчезает. Естественная вентиляция отлично справляется со своими задачами зимой и осенью, но в теплое время года она практически бесполезна, что вынуждает автовладельцев смотреть в сторону механических решений.
Принудительная (механическая) вытяжка в гараже
Принудительная система полностью лишена недостатков естественной вентиляции. Движение воздушного потока здесь обеспечивается за счет работы электрических вентиляторов (осевых, канальных или радиальных). Принудительная система гарантирует стабильный, регулируемый воздухообмен объемом 180 м³/час и более в любых погодных условиях, будь то летний зной или полный штиль.
Такие системы могут быть автоматизированы: оснащены датчиками влажности, таймерами включения или программируемыми контроллерами. Это делает вентиляцию полностью автономной, минимизируя расход электроэнергии и обеспечивая идеальный микроклимат без участия человека. Для тонкой настройки входящих потоков и защиты от сквозняков на приточные каналы монтируют специальные распределительные элементы.
Комбинированная система воздухообмена
Комбинированный вариант представляет собой «золотую середину» между дорогой полностью механической системой и нестабильной естественной. Схема проста: приток воздуха организуется естественным путем (через отверстия в стене или воротах), а на вытяжной канал устанавливается компактный электрический вентилятор.
Когда естественной тяги недостаточно, включается вентилятор, который принудительно выбрасывает загрязненный воздух наружу, создавая внутри помещения область пониженного давления (разрежение). За счет этого уличный воздух начинает активно всасываться через приточные каналы. Это эффективное и сбалансированное по стоимости решение, подходящее для большинства стандартных гаражных боксов.
Схемы устройства вентиляции в зависимости от типа помещения
В инженерных решениях не существует универсального шаблона. Архитектурные особенности постройки — материал стеновых конструкций, общая площадь, наличие подземного яруса — коренным образом меняют правила расположения приточных и вытяжных отверстий.
Вентиляция металлического гаража
Главная проблема «ракушек» и сварных металлических боксов — полное отсутствие теплоизоляции. Тонкие стальные стенки мгновенно реагируют на изменения погоды, из-за чего на них постоянно выпадает обильный конденсат. В таких условиях металл самого гаража и кузов автомобиля начинают ржаветь одновременно.
Естественная вентиляция в железном гараже практически не работает из-за отсутствия стабильного температурного градиента. Здесь критически важна высокая скорость удаления влажного воздуха. Для металлических конструкций рекомендуется организовывать комбинированную или принудительную вытяжку, устанавливая мощный вентилятор в верхней точке торцевой стены, чтобы исключить застойные зоны.

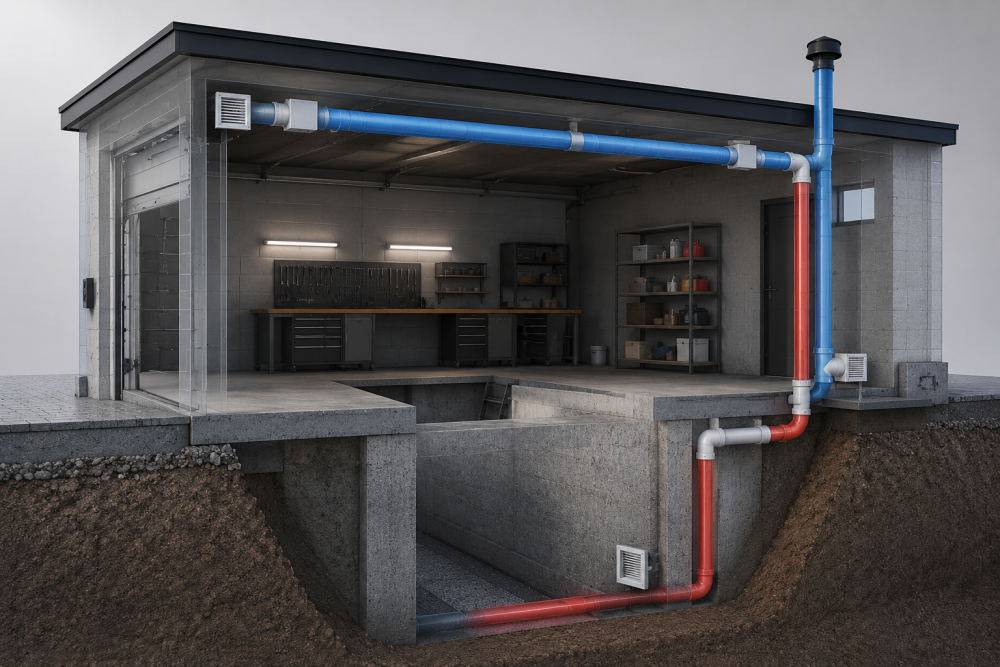

Особенности вытяжки в гараже с подвалом или смотровой ямой
Подземный уровень (погреб для хранения продуктов или смотровая яма) — это зоны максимального риска. Именно в низинах скапливается самый тяжелый, холодный и опасный воздух, насыщенный углекислым газом и парами бензина. Без отдельного воздухообмена подвал быстро превращается в сырой сырьевой склад для плесени.
Устройство вентиляции в таком помещении требует организации независимых или последовательных контуров. Приточная труба опускается на самое дно подвала (не доходя до пола 20–30 см), а вытяжная магистраль забирает воздух из-под потолка погреба и выводится на крышу гаража. Важно не допускать объединения вытяжки из подвала с общим пространством гаража без обратных клапанов, иначе сырость из ямы пойдет прямиком к днищу автомобиля.
Вентиляция в гараже в воротах
Если стены гаража выполнены из монолитного железобетона или толстого бутового камня, бурение сквозных приточных отверстий большого диаметра становится серьезной технической проблемой. В таком случае оптимальным и наименее трудозатратным решением является врезка приточных решеток непосредственно в полотно гаражных ворот.
Для этого в нижней части створки ворот (на высоте 10–15 см от земли) вырезаются симметричные отверстия, в которые устанавливаются специальные прочные ламели. Это позволяет организовать качественный приток свежего воздуха в рабочей зоне без ослабления несущих способностей капитальных стен строения.
Организация притока и оттока воздуха в зимний период
В зимнее время эксплуатация вентиляции усложняется двумя факторами: риском критического выстуживания помещения и обмерзанием оголовков вытяжных труб из-за замерзания выходящего конденсата. Если оставить систему полностью открытой, температура внутри гаража упадет до уличной, что сделает ремонтные работы некомфортными.
Чтобы этого избежать, на все вентиляционные каналы необходимо устанавливать регулируемые воздушные заслонки (шиберы). Зимой приток искусственно ограничивают (прикрывают), сохраняя минимально необходимый воздухообмен. Выходящую на крышу часть трубы обязательно утепляют минеральной ватой или пенополистиролом, чтобы снизить образование наледи.
Как правильно сделать вентиляцию в гараже: пошаговая инструкция
Переход от теоретического планирования к практической реализации требует строгого соблюдения последовательности действий. Качественный и долговечный результат возможен только в том случае, если вы проведете точный предварительный расчет и подберете правильные компоненты.
Расчет диаметра труб и отверстий
Для быстрого и точного расчета параметров вентиляционных каналов инженеры используют упрощенную, но эффективную формулу: на каждый 1 квадратный метр площади гаража должно приходиться 15 миллиметров диаметра вентиляционной трубы.
Рассмотрим практический пример для стандартного гаражного бокса площадью 24 м² (6 × 4 метра):
Умножаем площадь на нормативный коэффициент: $24 \times 15 = 360\text{ мм}$.
Полученное значение — это суммарный диаметр каналов. Если мы устанавливаем две трубы (одну на приток, одну на вытяжку), делим это число на 2: $360 / 2 = 180\text{ мм}$.
Таким образом, для качественного воздухообмена вам потребуются две трубы диаметром 180 мм. Если трубы такого размера отсутствуют в продаже, можно использовать близкий стандартный диаметр (например, 200 мм) или установить две трубы по 110 мм на приток и две на вытяжку.

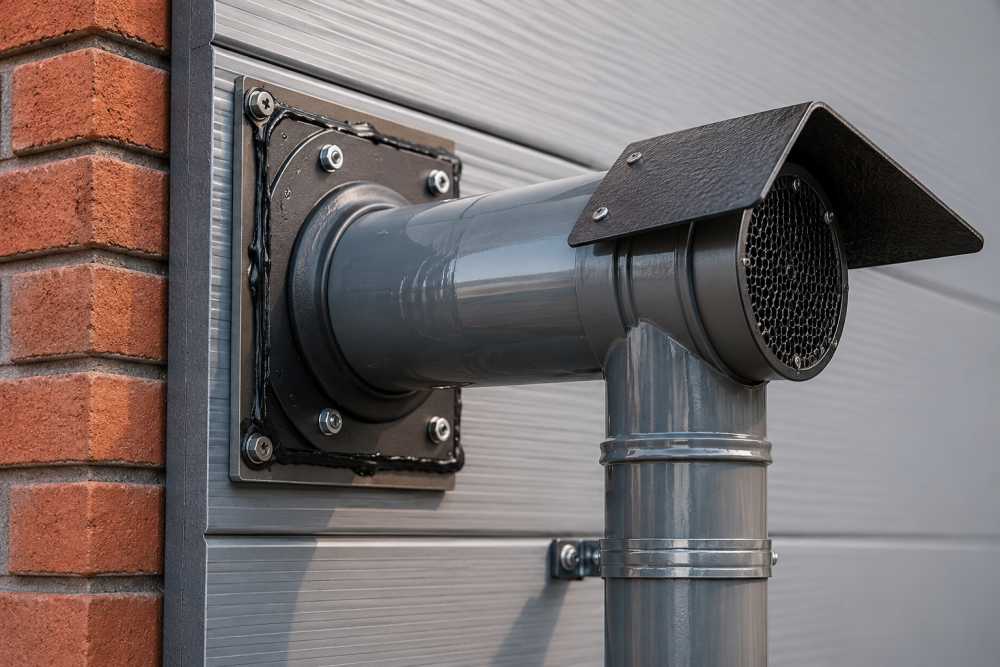

Выбор материалов: трубы, дефлекторы и вентиляционная решетка для гаража
На строительном рынке представлены два основных типа воздуховодов: пластиковые (ПВХ) и оцинкованные металлические трубы. Пластик предпочтительнее для самостоятельного монтажа — он легок, не подвержен коррозии, легко режется обычной ножовкой и имеет идеально гладкую внутреннюю поверхность, снижающую сопротивление воздуху. Оцинковка прочнее и долговечнее, но работать с ней сложнее.
Для усиления тяги на вершину вытяжной трубы обязательно устанавливают дефлектор (например, дефлектор Григоровича или ЦАГИ). Это устройство использует энергию ветра: обдувая оголовок трубы, ветер создает в ней дополнительное разрежение, увеличивая эффективность вытяжки на 20–30%. Входные и выходные отверстия внутри помещения закрывают специальной фурнитурой для защиты от грызунов и мусора.
Этапы установки приточно-вытяжной системы
Процесс монтажа классической естественной приточно-вытяжной системы состоит из следующих шагов:
Разметка: Приточное отверстие намечают в стене на высоте 10–15 см от пола. Вытяжное отверстие размечают на противоположной стене по диагонали — строго под потолком (10–15 см от верхней плиты перекрытия).
Пробивка отверстий: С помощью перфоратора с коронкой по бетону или методом высверливания по контуру проделывают сквозные отверстия в стенах.
Установка воздуховодов: В отверстия вставляются трубы. Приточная труба выводится наружу на высоту 20–30 см от земли, ее внутренний конец остается у пола. Вытяжная труба должна проходить сквозь стену или потолок и подниматься над коньком крыши минимум на 50 см для обеспечения стабильной разницы давлений.
Герметизация: Все зазоры между трубой и стеной тщательно запениваются профессиональной монтажной пеной, а после ее высыхания герметизируются цементным раствором или фасадной шпатлевкой для защиты от уличной влаги.
Монтаж принудительной вентиляции в гараже
Если вы остановили свой выбор на комбинированной или принудительной схеме, в вытяжной канал интегрируется электрический вентилятор. При его выборе обращайте внимание на класс защиты корпуса — для сырых неотапливаемых помещений необходимы устройства с индексом не ниже IP44 (защита от брызг и мелкой пыли).
Подключение прибора к электросети должно выполняться строго через отдельный автоматический выключатель. Вся проводка прокладывается в защитных негорючих гофротрубах. Важнейшим элементом принудительной вытяжки является обратный клапан. Он монтируется сразу за вентилятором и предотвращает обратный ход холодного воздуха и запахов с улицы в гараж, когда вентилятор выключен.
Как сделать вытяжку в гараже своими руками
Подводя итог процессу сборки основного вытяжного узла, важно составить финальный чек-лист. Качественная вытяжка — это жесткая, герметичная вертикальная конструкция. Особое внимание уделяйте местам стыков отдельных колен трубы — они должны собираться «по конденсату» (верхняя труба вставляется внутрь нижней), чтобы стекающая влага не просачивалась наружу, а места соединений дополнительно фиксируются хомутами и герметиком.
Наружная часть трубы должна быть надежно защищена от осадков козырьком или зонтом, совмещенным с дефлектором. Помните, что жесткая фиксация вытяжной трубы к стене гаража с помощью металлических кронштейнов предотвратит ее деформацию и срыв при сильных порывах ветра.
Типичные ошибки при обустройстве вытяжки в гараже
Даже опытные мастера при монтаже вентиляции своими руками часто совершают критические ошибки, сводящие на нет всю эффективность системы. Проверьте свой проект по списку ниже перед началом работ:
Низкое расположение оголовка вытяжной трубы. Если труба выведена чуть выше уровня потолка и не поднимается над крышей, разница давлений будет минимальной, и естественная тяга не возникнет.
Отсутствие притока. Распространенная ошибка — сделать мощную вытяжку, но полностью загерметизировать двери и окна. Вентилятор будет работать «вхолостую», создавая вакуум, но воздухообмена не будет, так как свежему воздуху неоткуда взяться.
Неверный расчет сечения труб. Использование слишком узких воздуховодов (например, стандартных тонких сантехнических труб 50 мм) не обеспечит нормативную кратность воздухообмена в 180 м³/час. Воздух в гараже будет застаиваться.
Расположение притока и вытяжки на одной высоте или рядом. В этом случае воздух будет циркулировать по короткому контуру в одном углу, оставляя остальную площадь гаража и смотровую яму без проветривания. Разносите отверстия максимально далеко друг от друга по диагонали помещения.
