Решетка вентиляционная регулируемая с клапаном РАГ-Р

4.5

4 отзывов

Артикул: 4076

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАСТЕННЫЕ)

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

ПРУЖИННЫЕ ФИКСАТОРЫ

При выборе данного варианта монтажа решетки поставляются с уже установленными специальными пружинными фиксаторами. Монтаж решеток в этом случае очень прост и не требует специальных навыков, знаний, а также инструмента. Решетка просто устанавливается в строительный проем или адаптер , и удерживается в нём за счёт распорки пружинок. Такой вариант монтажа при необходимости позволяет снимать и устанавливать решетку неоднократно.

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В стены

Серия решетки — РАГ

Материал — Алюминий

КЖС — 0.72

Размеры Решетка вентиляционная регулируемая с клапаном РАГ-Р

Дополнительно

1 120

В спецификацию

Быстрый подбор в MAX

Быстрый заказ

Изготовление от 5 дней

Доставка за 2 дня

Гарантия 1 год

Собственное производство, до 1000 единиц в день

Наш технический специалист поможет выбрать идеальную конфигурацию

Для проектировщика

Артикул 000160

Коэффициент живого сечения

0.72

Диапазон размеров

100х80 мм — 2900х2000 мм

Материал профиля

Алюминий

Подбор типоразмера по расходу воздуха

Расчёт по живому сечению (КЖС 0.72): F = L / (3600 · v), габарит подбирается с учётом коэффициента.

Расход воздуха, м³/ч

Скорость в живом сечении, м/с

Требуемое живое сечение — , габаритное — . Подходящие типоразмеры:

Типоразмер (Ш×В), мм	Живое сечение, м²	Фактическая скорость, м/с

Паспорт изделия (PDF) BIM-модель (Revit)

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

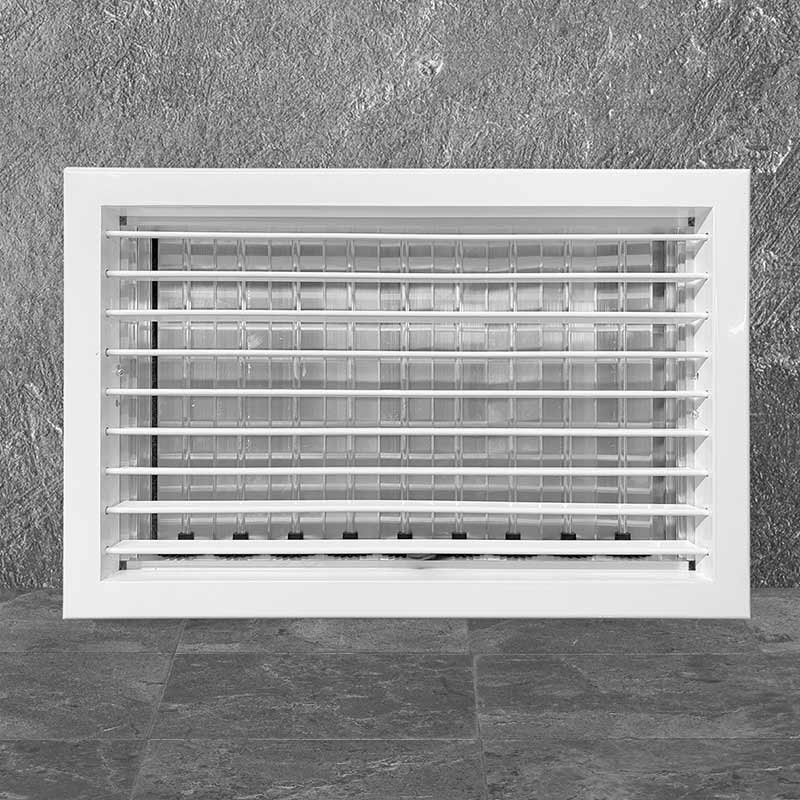

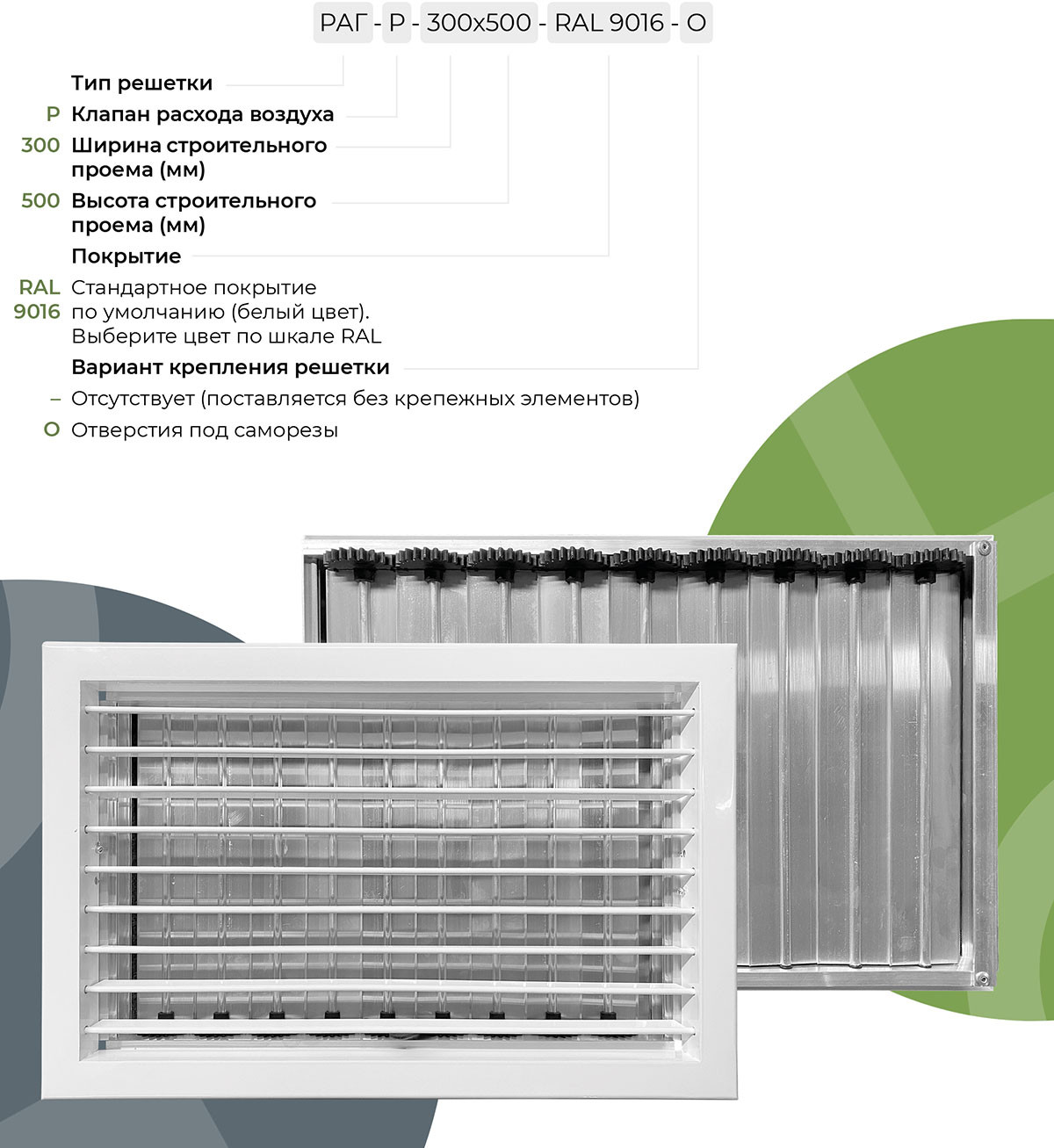

Решетка вентиляционная регулируемая с клапаном РАГ-Р

Решетка РАГ-Р с клапаном расхода воздуха - универсальное решение для точного регулирования направления и объема воздушного потока в системах вентиляции и кондиционирования.

Конструкция и технические параметры

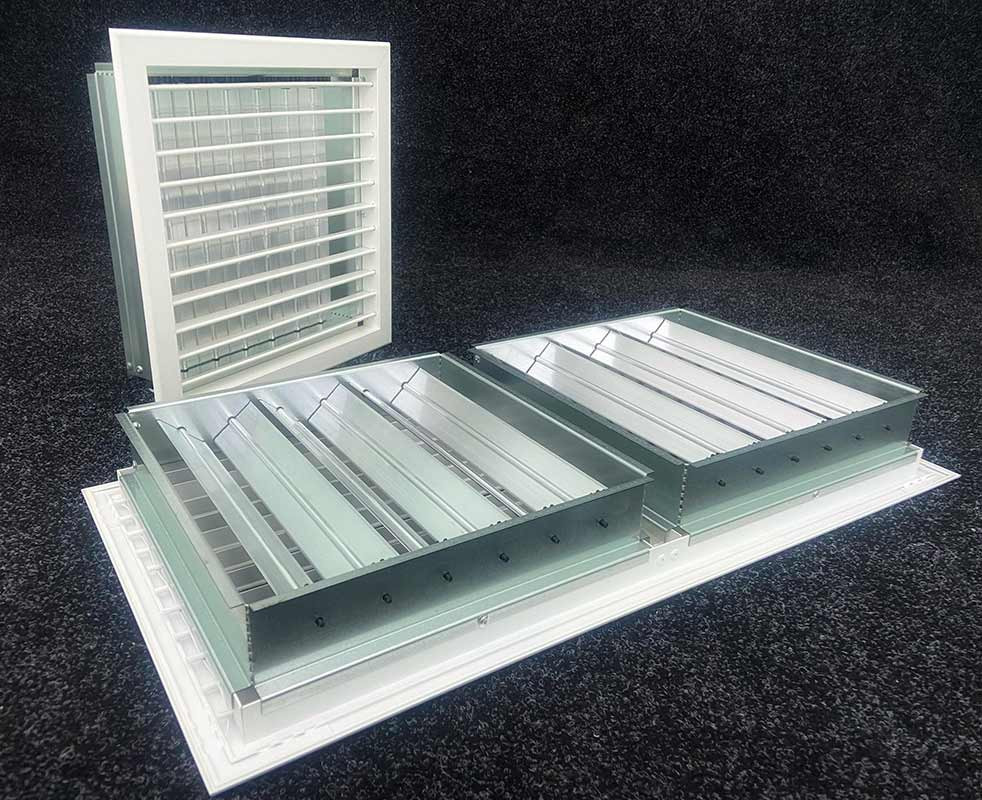

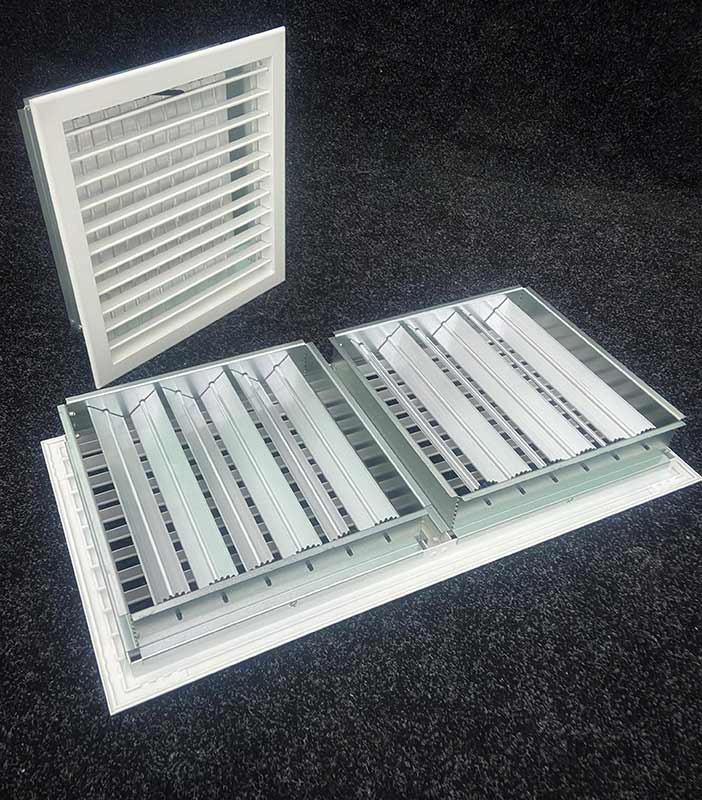

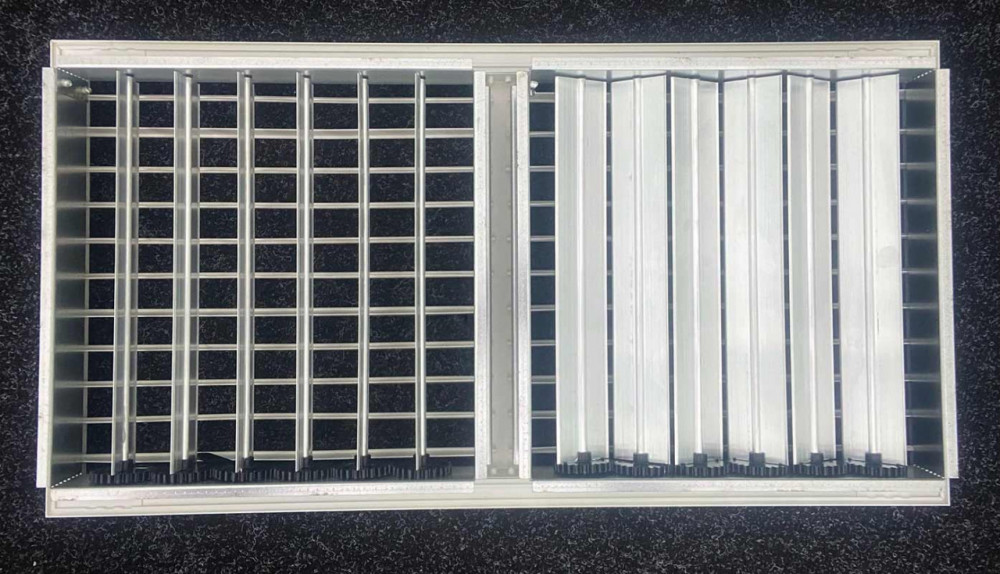

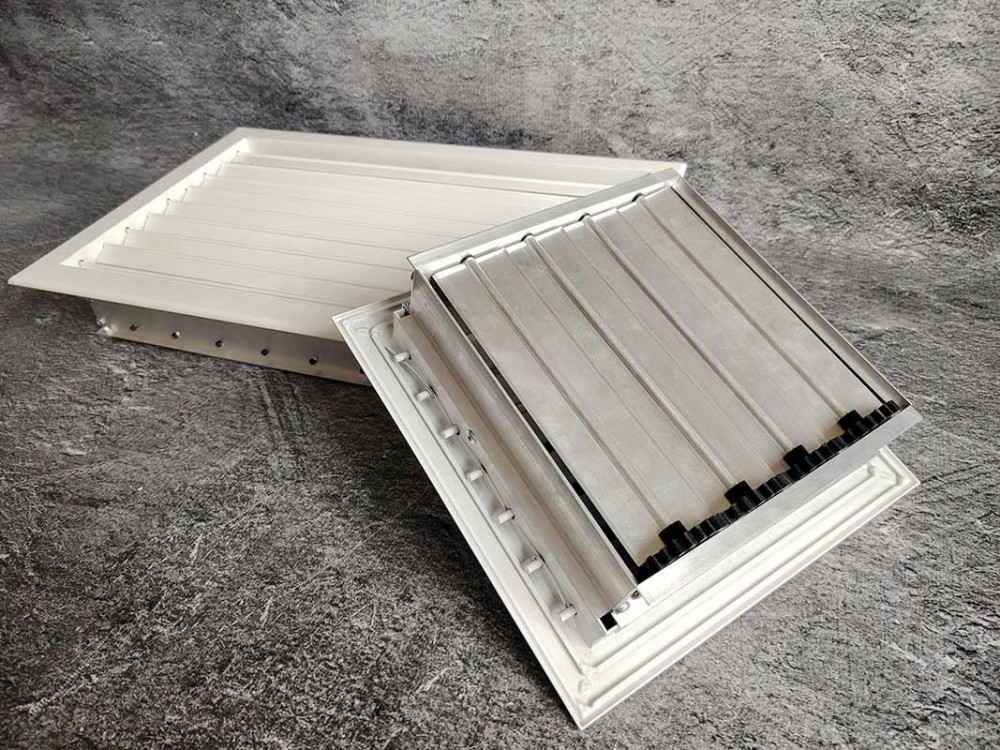

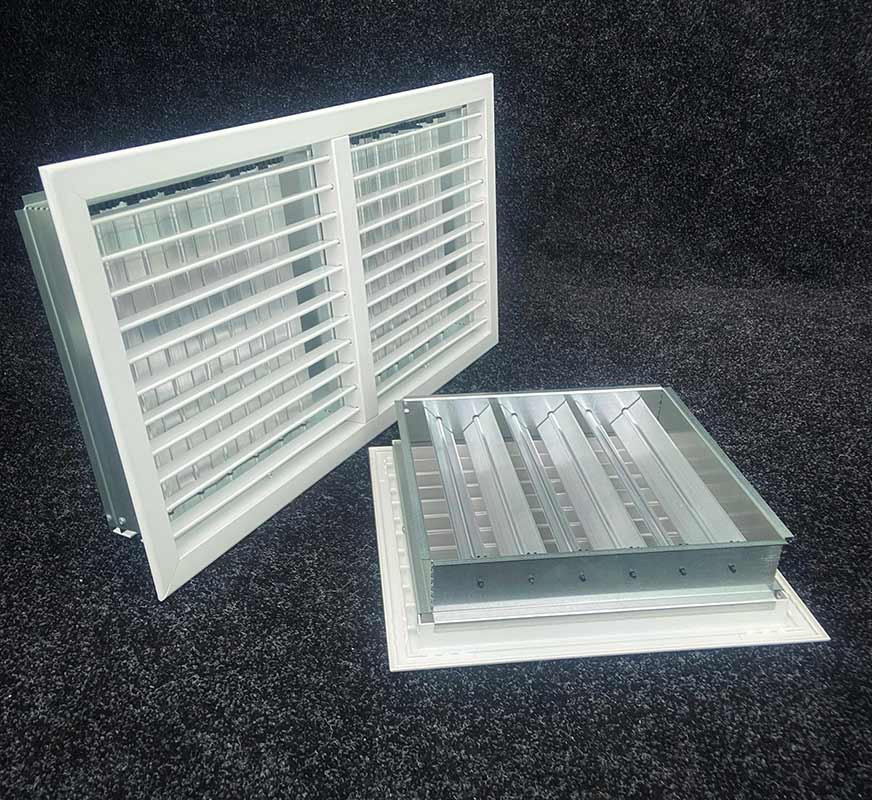

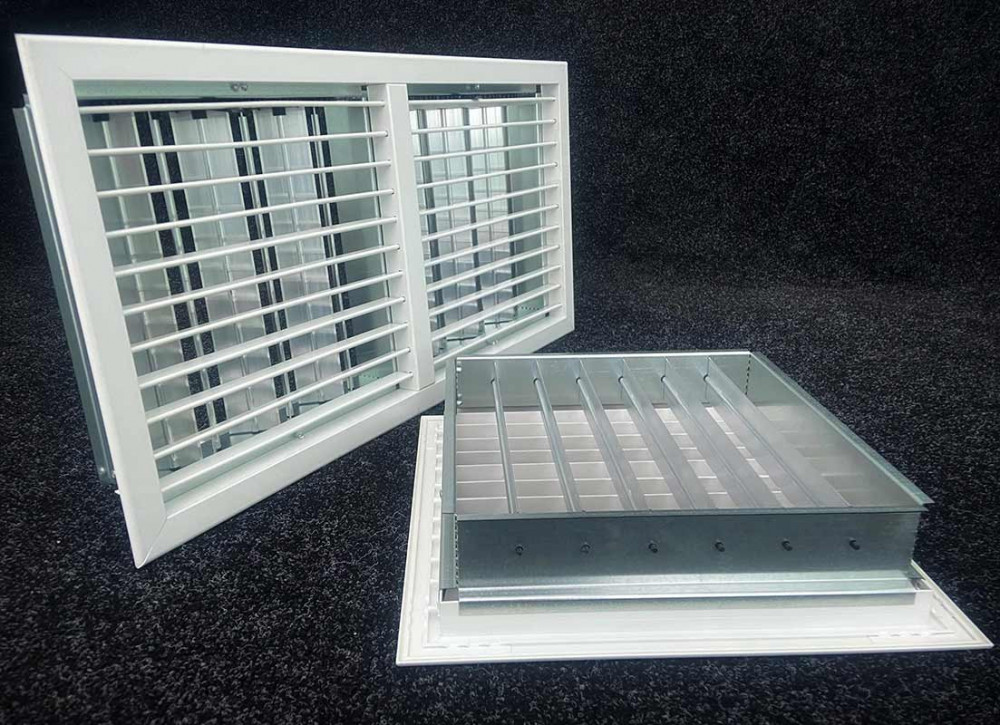

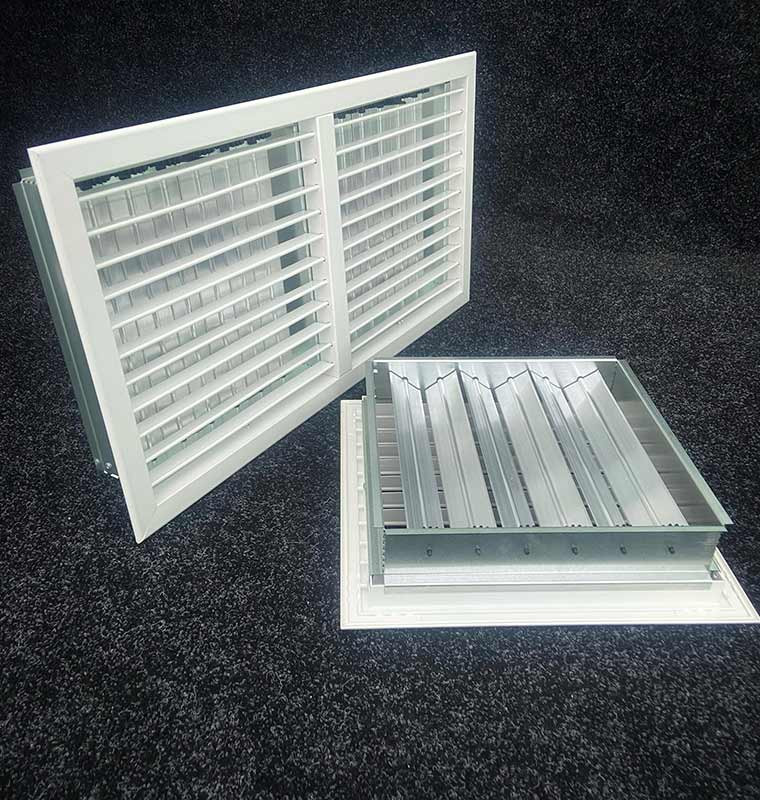

Решетка РАГ-Р представляет собой комбинированное устройство, состоящее из регулируемой решетки с каплеобразными жалюзи и клапана расхода воздуха (КРВ). Конструкция позволяет независимо регулировать направление воздушного потока (с помощью поворотных жалюзи) и его объем (посредством изменения положения лопаток клапана).

Основные технические характеристики:

Материал: алюминиевый профиль АДЗ1 (ГОСТ 22233-2001)
Покрытие: порошковая краска RAL 9016 (стандарт)
Диапазон размеров: от 100×80 мм до 2900×2000 мм
Регулировка направления воздушного потока: индивидуальная для каждого жалюзи

Особенности конструкции и регулировки

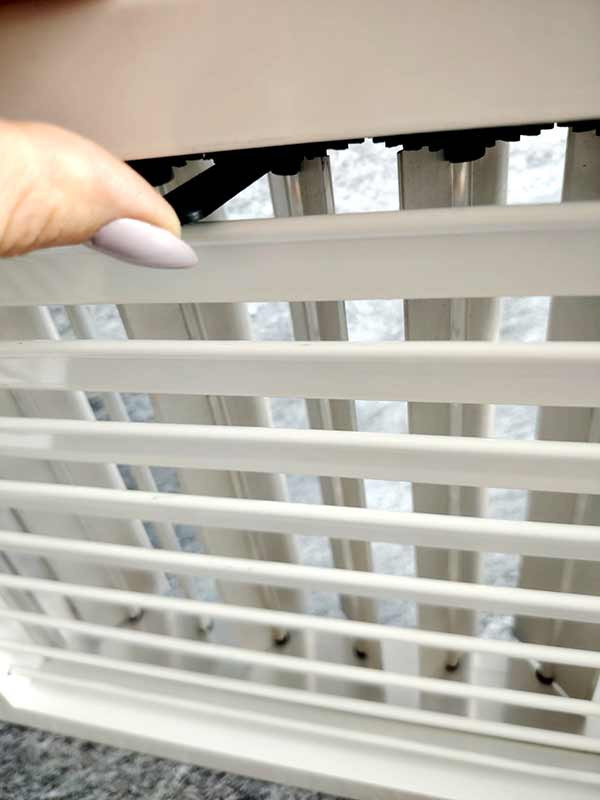

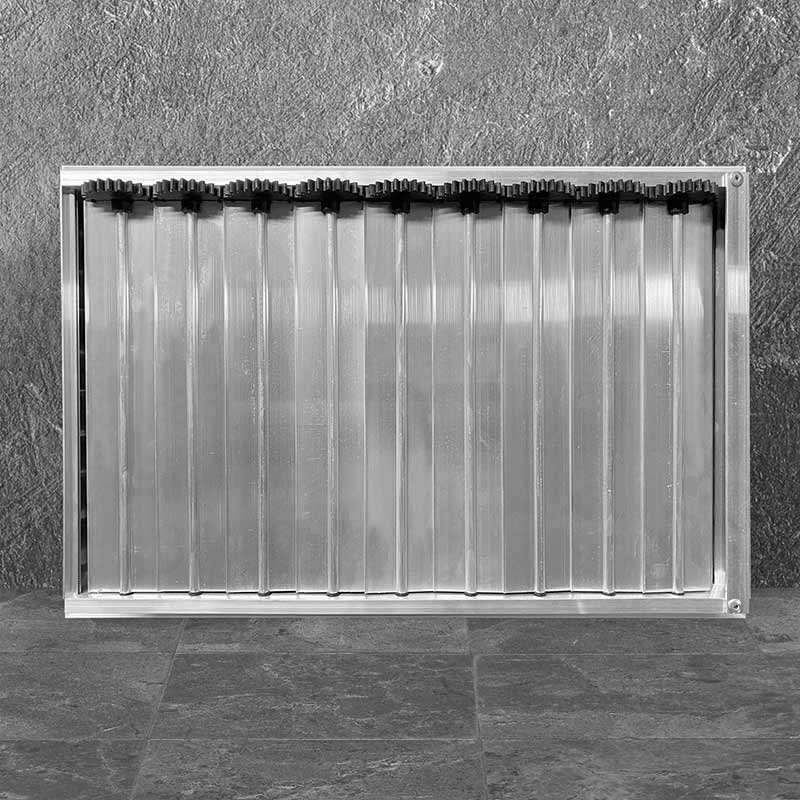

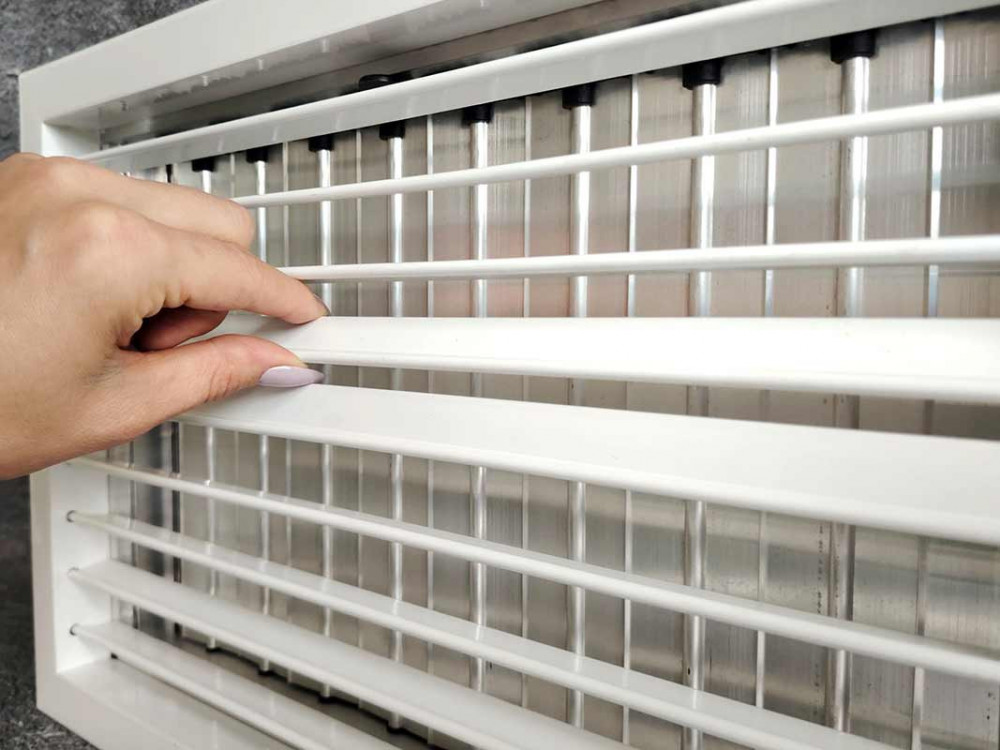

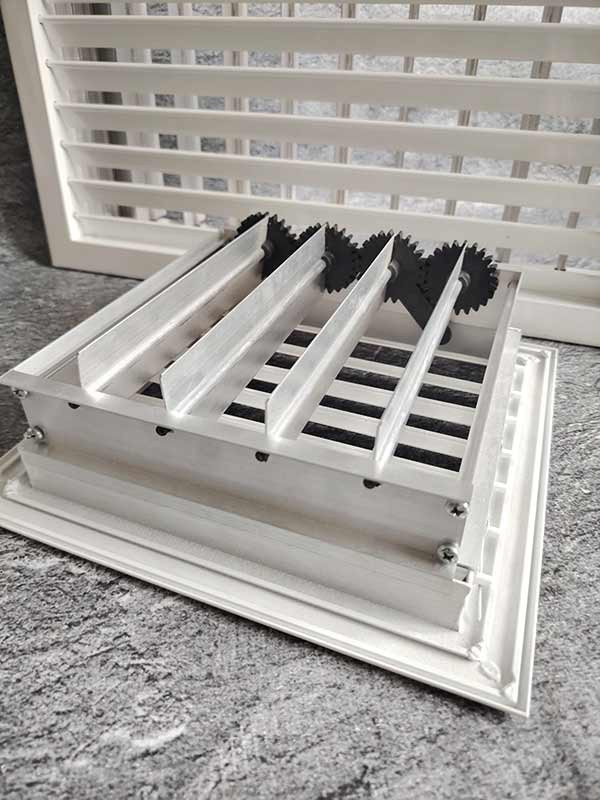

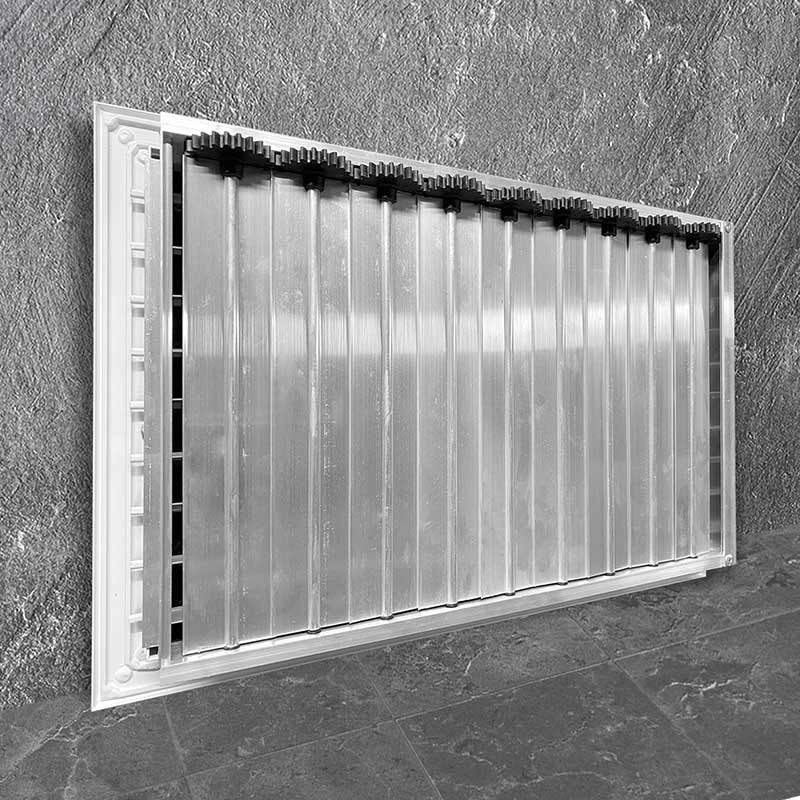

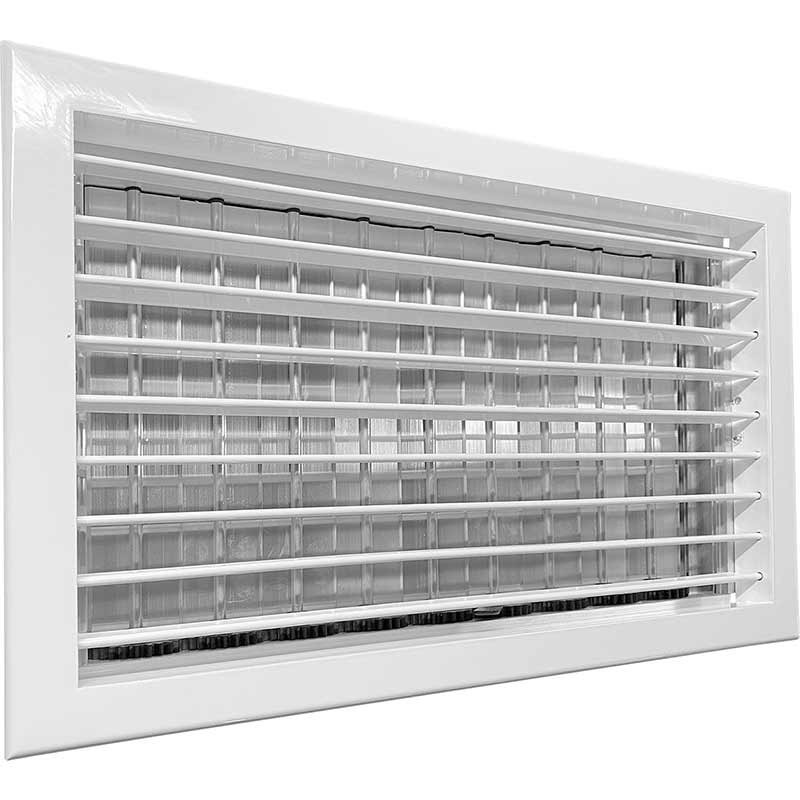

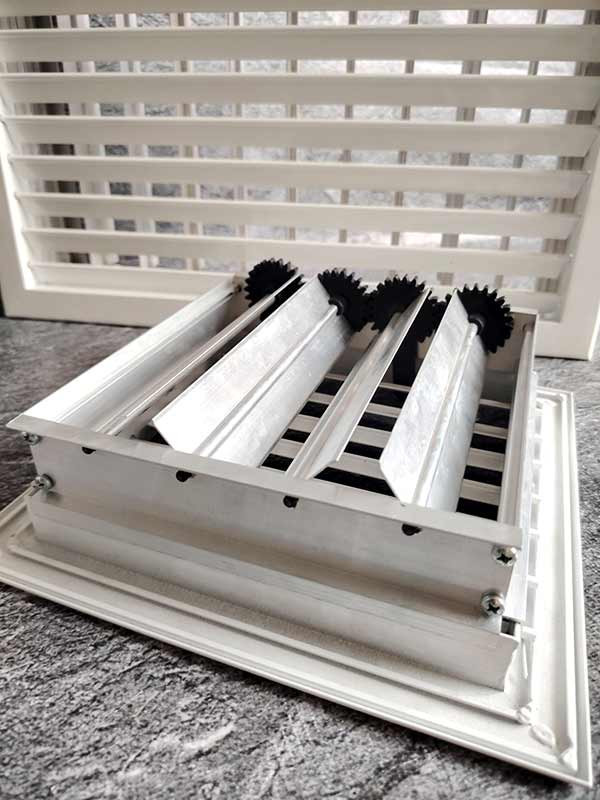

Решетка оснащена горизонтальными каплеобразными жалюзи, угол наклона которых можно регулировать независимо друг от друга. Клапан расхода воздуха (КРВ) состоит из рамки с лопатками, положение которых изменяется с помощью ручки, что позволяет точно дозировать объем подаваемого воздуха.

Конструктивные особенности:

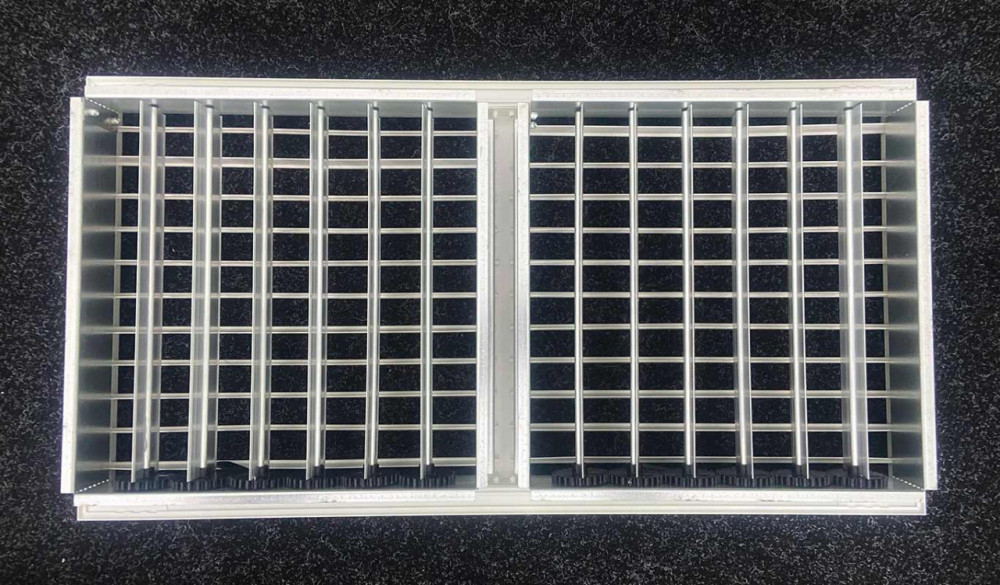

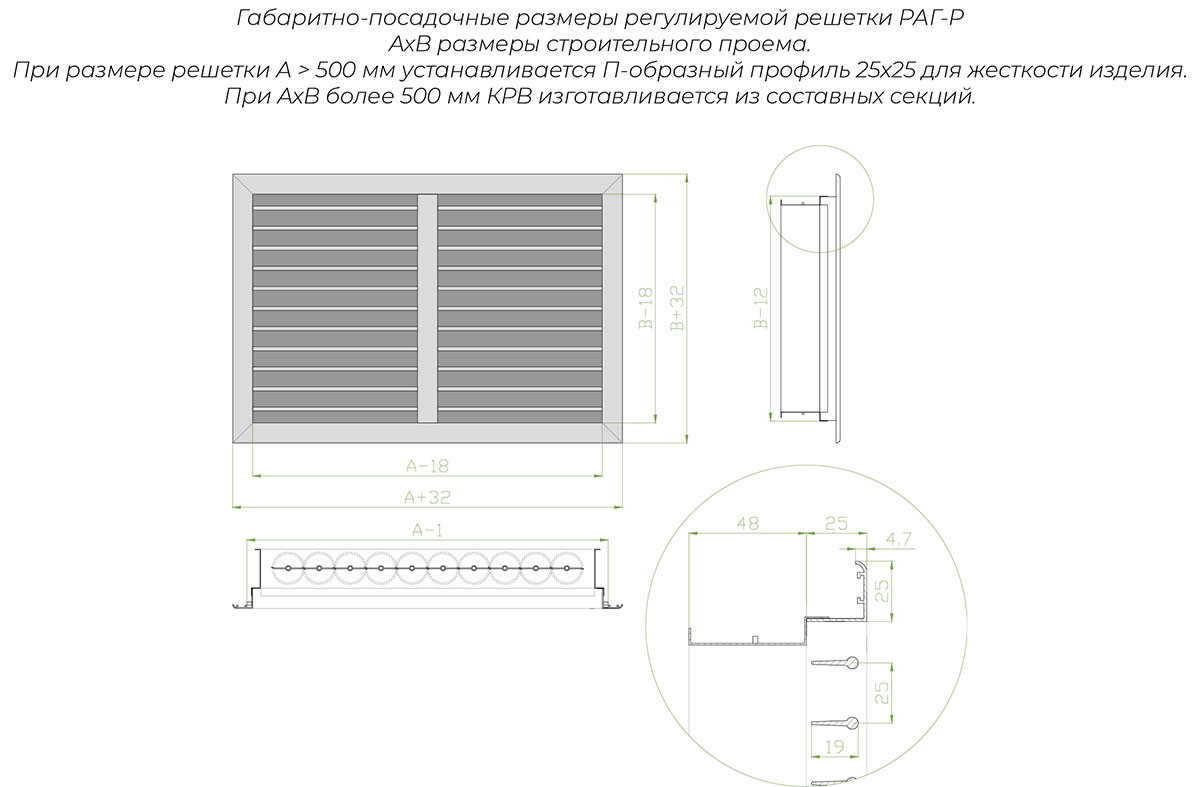

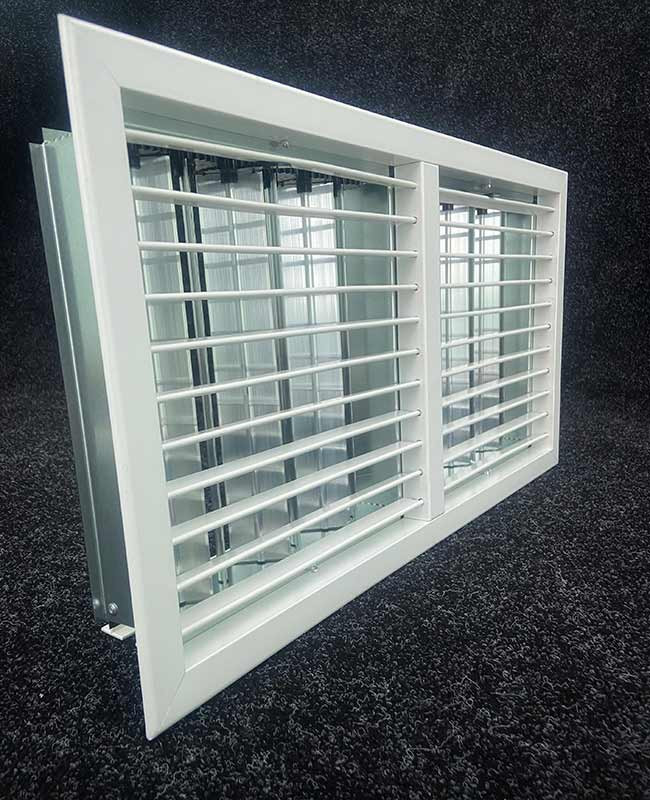

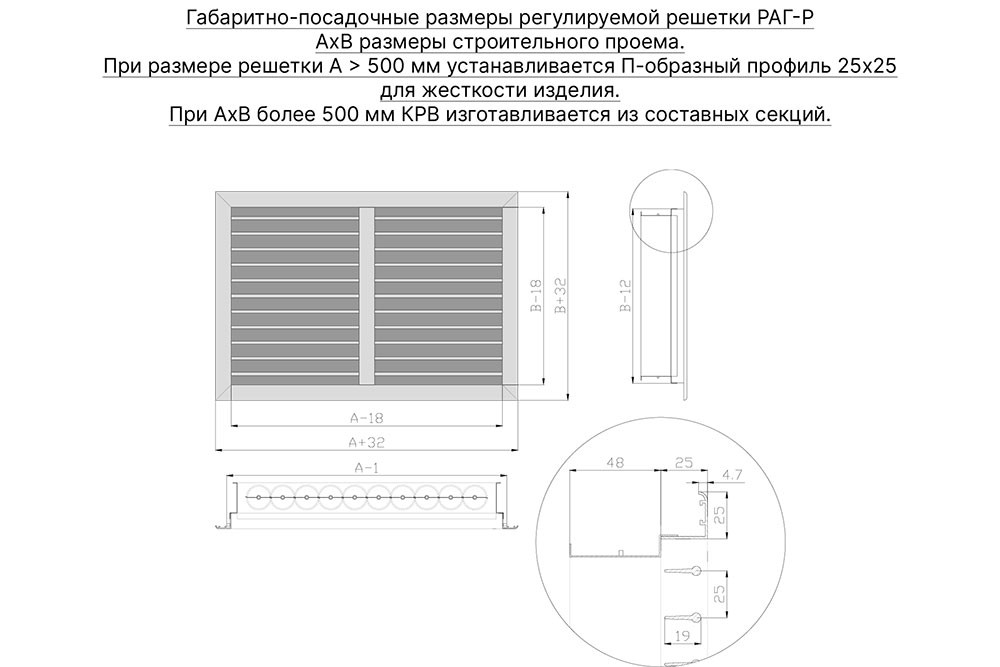

При ширине решетки более 500 мм устанавливается П-образный профиль 25×25 мм для усиления жесткости
КРВ поставляется без покрытия (возможна окраска по запросу)

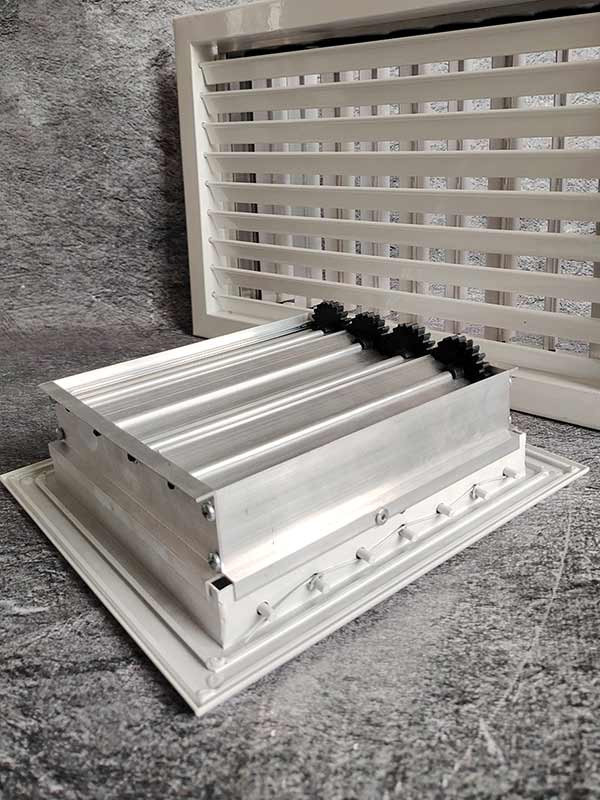

Механизм регулировки клапана включает пластиковые шестеренки и втулки
Возможность изготовления нестандартных размеров с шагом 1 мм

Область применения и монтаж

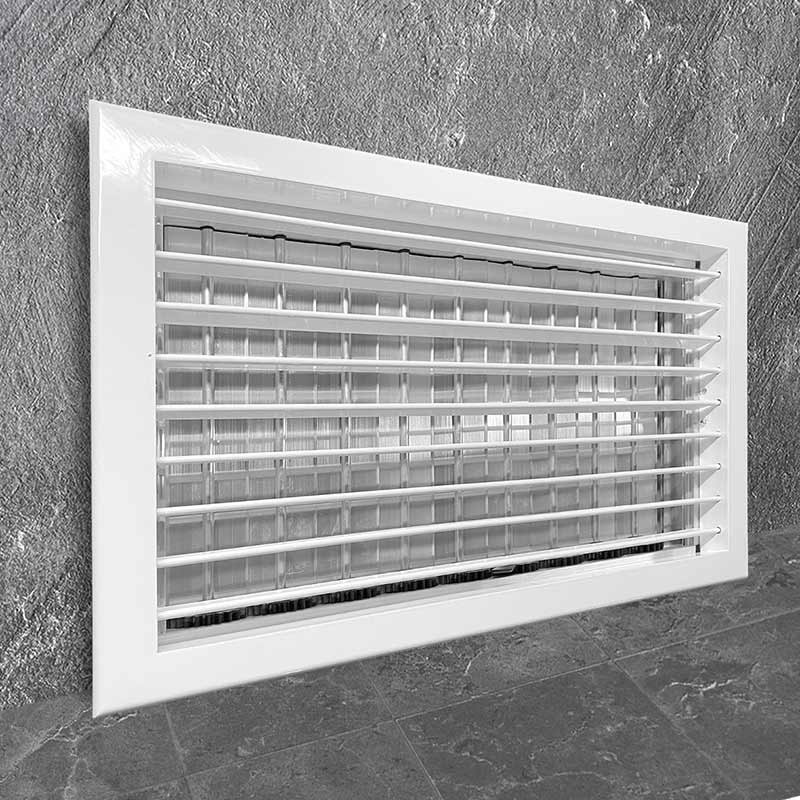

Решетка РАГ-Р предназначена для использования в различных типах вентиляционных систем как приточного, так и вытяжного типа. Она монтируется в вентиляционные каналы и строительные проемы, обеспечивая точное регулирование параметров воздушного потока.

Благодаря возможности индивидуальной настройки положения каждого жалюзи, решетка позволяет оптимально распределять воздушные потоки в помещении, а клапан расхода воздуха обеспечивает точное дозирование объема подаваемого или удаляемого воздуха в соответствии с требованиями системы вентиляции.

Характеристики

Место применения

В стены
Серия решетки

РАГ
Материал

Алюминий
КЖС

0.72
