Щелевая решетка скрытого монтажа G-Line-1
Щелевая решетка скрытого монтажа G-Line-1
Щелевая решетка скрытого монтажа G-Line-1
Щелевая решетка скрытого монтажа G-Line-1
Щелевая решетка скрытого монтажа G-Line-1
Щелевая решетка скрытого монтажа G-Line-1
Щелевая решетка скрытого монтажа G-Line-1
Хит

13 Щелевая решетка скрытого монтажа G-Line-1

0
Нет отзывов
Артикул: 126
Поделиться списком

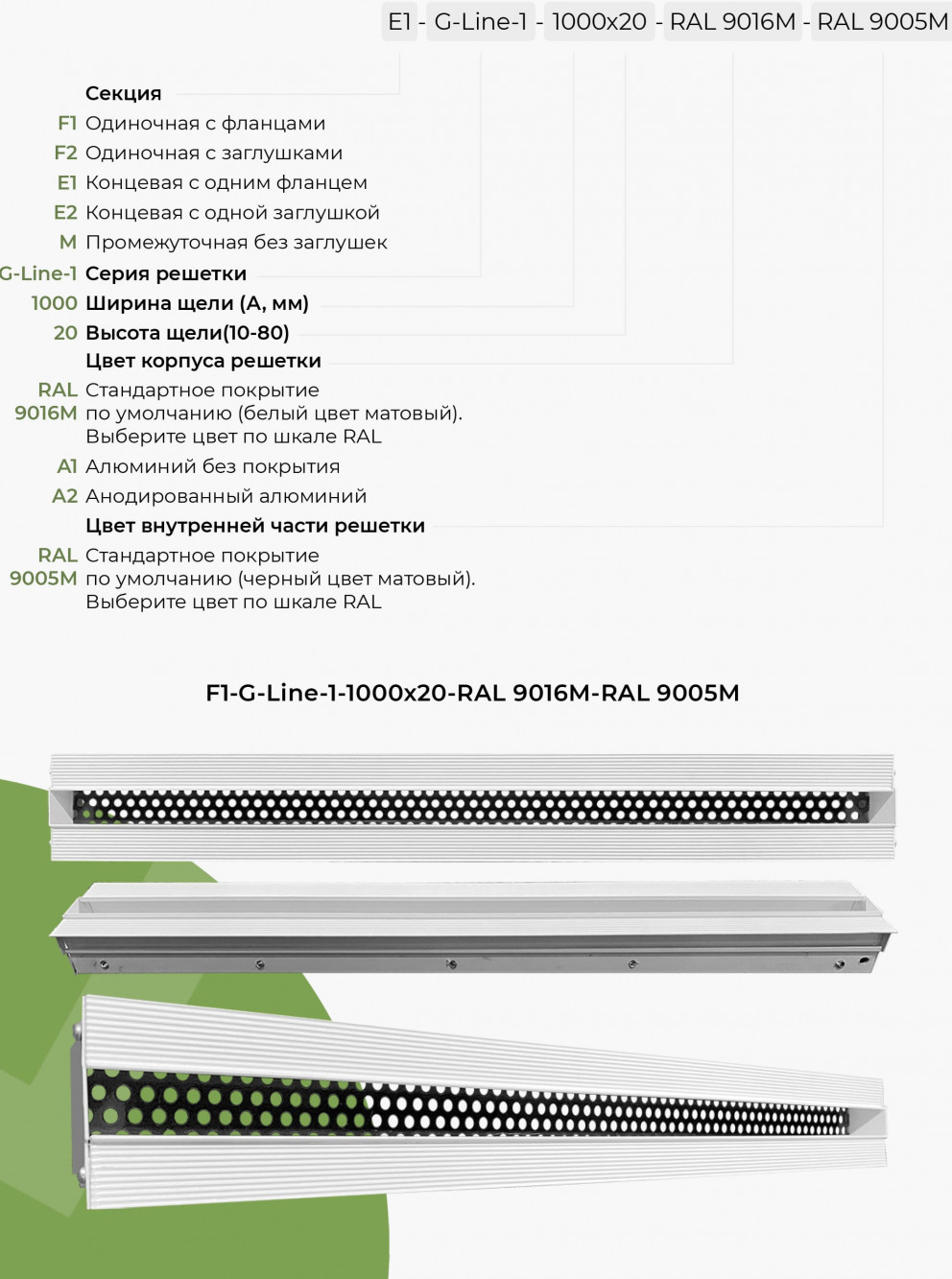

Ширина (мм)
X
Высота (мм)
Внешние рамки:
F1 (одиночная секция с фланцем)
F2 (одиночная секция с заглушками)
E1 ( концевая секция с одним фланцем)
E2 (концевая секция с одной заглушкой)
M (Промежуточная секция)
Цвет по RAL: RAL 9016
RAL 9016
Выбрать другой цвет
Характеристики
Место применения Под шпаклевку
Производитель THE GRILLES
Серия решетки G-Line
Способ монтажа Скрытого монтажа
Регулировка Нерегулируемая
Все характеристики
Собственное производство
До 1000 выпускаемых единиц в день
Быстрая доставка по России
475 Р/шт
В корзину
В корзине
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
  • Описание
  • Характеристики
  • Чертеж
  • Отзывы
  • Доставка и оплата

Щелевая решетка скрытого монтажа G-Line-1

Щелевые решетки скрытого монтажа G-Line-1 используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

Щелевая решетка скрытого монтажа G-Line-1 представляет собой декоративную рамку с перфорированной стальной кассетой внутри. Рамка оснащена "полкой" 2,3 мм под шпаклевку. Ребристая поверхность профиля улучшает адгезию финишного материала. После монтажа решетки, видимой частью в помещении остаётся только щелевой слот чёрного цвета.

Отличительной особенностью конструкции щелевых решеток G-Line-1 от других решеток скрытого монтажа является отсутствие направляющих устройств для регулирования потока воздуха. Внутрь решетки установлена перфорированная пластина черного цвета для равномерного истечения потока воздуха в помещение.

Щелевые решетки G-Line-1 изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001.

По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

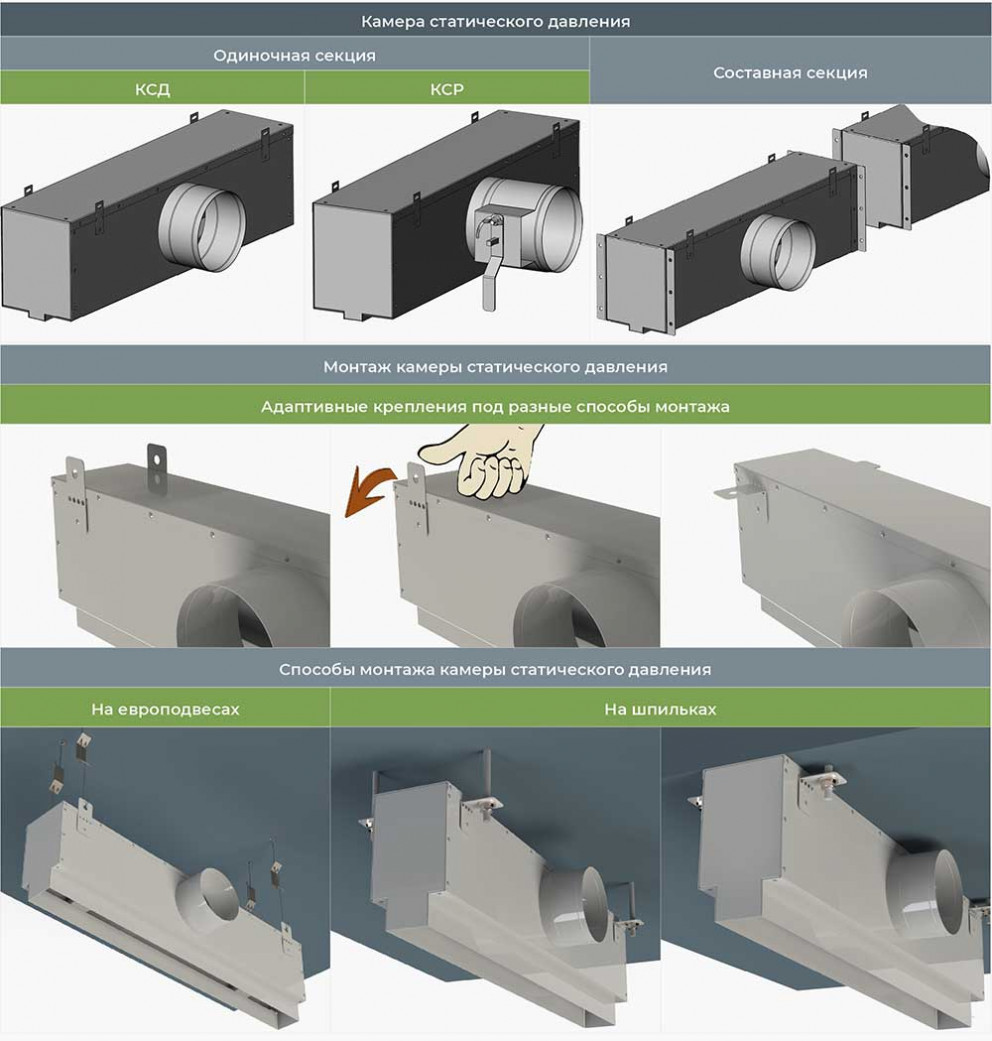

Для подключения к системе воздуховодов решетки комплектуются камерой статического давления - КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.





К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД). Решетка крепится саморезами к закладным деталям в КСД через перфорацию После установки решетки к КСД, производится шпаклевка (под шпаклевку на решетку предусмотрена полка 2,3 мм). Для лучшей адгезии финишного материала рамка имеет ребристую поверхность.





Габаритно-посадочные размеры решетки зависят от серии решетки и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки.















Характеристики
  • Место применения
    Под шпаклевку
  • Производитель
    THE GRILLES
  • Серия решетки
    G-Line
  • Способ монтажа
    Скрытого монтажа
  • Регулировка
    Нерегулируемая
  • Форма
    Прямоугольные
  • Конструкция
    Неразборная
  • Предоплата
    100%
