Приточный вентиляционный клапан: устройство, принцип работы и особенности монтажа
- Что такое вентиляционный клапан и зачем он нужен в частном доме и квартире
- Устройство и особенности конструкции воздушного клапана
- Основные элементы и устройство приточного клапана
- Материалы изготовления: алюминиевые и пластиковые модели
- Виды клапанов для вентиляции
- Стеновой приточный клапан (стеновой проветриватель)
- Оконные приточные клапаны
- Клапан вытяжной вентиляции и модели с обратным клапаном
- Воздушные клапаны АВК и принудительные устройства
- Принцип работы приточного клапана в стене
- Как работает приточный клапан для вентиляции
- Управление воздушным потоком и регуляция забора воздуха
- Критерии выбора клапана приточной вентиляции
- Установка вентиляционного клапана в стену своими руками
- Где лучше ставить приточный клапан: выбор места и правильное расположение
- Как установить приточный клапан в стену: пошаговая инструкция
- Особенности монтажа вытяжного клапана в стену частного дома
Современные стандарты строительства и ремонта опираются на максимальную энергоэффективность и герметичность пространств. Установка металлопластиковых окон со стеклопакетами и многослойное утепление фасадов полностью блокируют естественные пути миграции воздушных масс, существовавшие в зданиях старого фонда. Обратной стороной такой изоляции становится грубое нарушение воздухообмена: критическое повышение уровня углекислого газа (CO₂), застой отработанных газов и резкий рост относительной влажности.
Простое открывание окон на микропроветривание решает проблему лишь временно, сводя на нет тепло- и звукоизоляционные свойства оконных профилей, а также приводя к возникновению сквозняков и проникновению пыли. Данный материал представляет собой комплексное инженерно-техническое руководство, которое поможет детально разобраться в физике процесса естественной вентиляции, правильно подобрать тип приточного устройства и освоить технологию его интеграции в существующую инженерную систему жилья.
Что такое вентиляционный клапан и зачем он нужен в частном доме и квартире
В основе функционирования любой классической общедомовой вентиляционной системы лежит закон сохранения массы: объем удаляемого воздуха должен быть строго равен объему воздуха, поступающего извне. Традиционные вытяжные каналы, расположенные в санузлах и на кухнях квартир или частных домов, работают за счет статического давления и гравитационной разницы плотностей. Однако, если в помещениях отсутствует организованный приток, внутри объекта создается зона разрежения (пониженного давления). В таких условиях вытяжка попросту перестает функционировать или, что еще опаснее, возникает эффект «опрокидывания тяги», когда воздух начинает затягиваться внутрь через общедомовую шахту вместе с запахами и токсичными примесями из соседних квартир.
Стабилизация баланса давлений — первоочередная задача приточного клапана. Помимо восстановления штатного режима работы вытяжных шахт, непрерывный регулируемый приток смещает точку росы на внутренних поверхностях ограждающих конструкций. Локальное застаивание влаги на откосах окон и в углах комнат неизбежно оборачивается выпадением конденсата и последующим развитием колоний черной плесени (Aspergillus niger), разрушающей строительные материалы и выделяющей опасные для здоровья микотоксины. Внедрение компактного приточного прибора преобразует неконтролируемую инфильтрацию в управляемый технологический процесс, нормализуя микроклимат без потери энергоэффективности.
Устройство и особенности конструкции воздушного клапана
С инженерной точки зрения воздушный клапан представляет собой компактный регулируемый сквозной канал, монтируемый непосредственно в ограждающую конструкцию (стену или оконный профиль) для гидродинамического соединения внешней среды с внутренним объемом здания. Простота концепции компенсируется жесткими требованиями к внутреннему исполнению узлов: устройство должно не просто пропускать воздух, но и гасить кинетическую энергию ветра, задерживать взвешенные твердые частицы (PM2.5 / PM10), предотвращать проникновение уличного шума и исключать локальное промерзание стены. Эффективность работы системы напрямую зависит от аэродинамических показателей, геометрии воздушного тракта и качества теплоизоляционных материалов, примененных производителем.

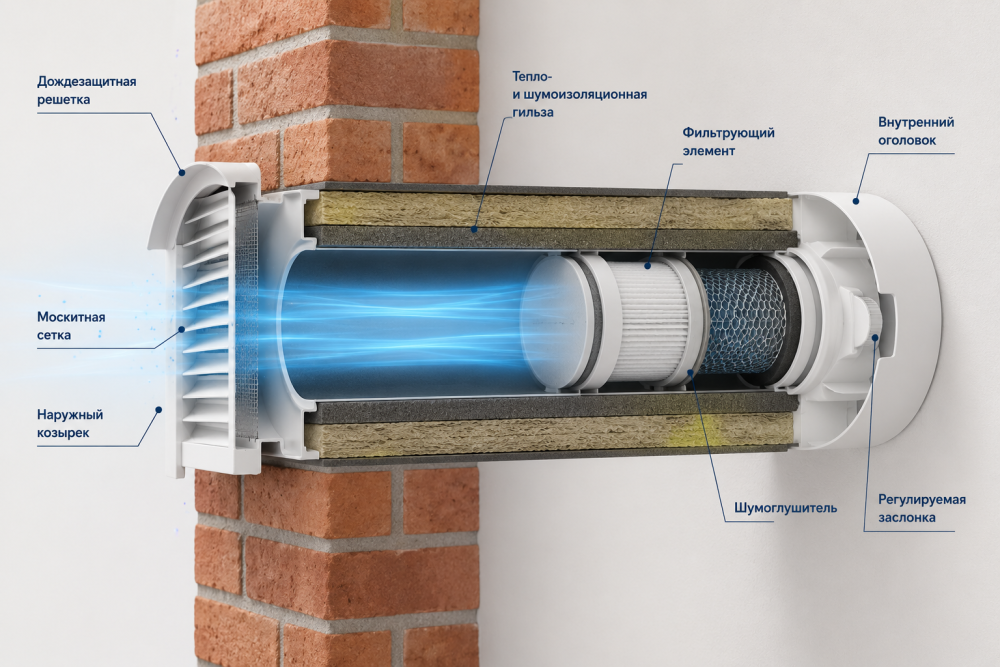

Основные элементы и устройство приточного клапана
Конструкция стандартного стенового приточного клапана состоит из четырех ключевых функциональных блоков, последовательно выполняющих обработку воздушного потока:
Наружная воздухозаборная решетка: Изготавливается из атмосферостойкого пластика или алюминия, оснащается наклонными жалюзи (ламелями) для защиты от косого дождя и металлической сеткой, препятствующей проникновению насекомых, пуха и мелких птиц.
Воздуховод (гильза/канал): Пластиковая или композитная труба фиксированной длины, прокладываемая в толще стены.
Теплошумоизоляционная втулка (гильза): Вставляется внутрь воздуховода. Выполняется из экструдированного пенополистирола, вспененного полиэтилена или минеральной ваты специальной плотности. Она предотвращает охлаждение материала стены вокруг клапана, исключая появление конденсата, и одновременно поглощает звуковые волны высокой и низкой частоты.
Внутренний оголовок: Финишный элемент устройства, монтируемый в интерьере. Включает в себя механическую заслонку (шибер) для плавного регулирования объема притока, сменный фильтрующий элемент (класса G3, G4 или F7) для тонкой очистки воздуха и распределительный диффузор, формирующий правильное направление струи.
Перед тем как перейти к техническому сравнению конкретных товарных позиций, важно изучить их базовую комплектацию и конструктивные особенности.
Материалы изготовления: алюминиевые и пластиковые модели
Выбор конструкционного материала корпуса и регулирующих узлов клапана предопределяет сферу его эксплуатации и долговечность в условиях переменного климата:
Модели из инженерного пластика (ABS, ASA): Нашли широкое применение в жилом секторе и бытовых помещениях малого объема. Современные полимеры обладают низкой теплопроводностью (что минимизирует риск обледенения оголовка при экстремальных отрицательных температурах), не подвержены коррозии, легки в обработке и эстетично интегрируются в современные интерьеры. Как правило, диаметр таких устройств ограничен диапазоном от 100 до 160 мм.
Алюминиевые вентиляционные клапаны: Ориентированы на жесткие условия эксплуатации, высокие ветровые нагрузки и крупные коммерческие, промышленные или складские вентиляционные системы. Алюминий обладает высокой механической прочностью, абсолютной пожаробезопасностью (класс НГ) и стойкостью к жесткому ультрафиолетовому излучению. Для предотвращения образования мостиков холода премиальные алюминиевые клапаны оснащаются внутренними полиамидными терморазрывами.
Ниже представлен перечень специализированных алюминиевых модификаций, предназначенных для жестких условий эксплуатации и промышленных вентиляционных контуров.
Виды клапанов для вентиляции
Классификация приточных устройств базируется на способе их интеграции в строительные конструкции и их итоговой производительности. Понимание специфики каждого форм-фактора позволяет подобрать оптимальное решение как для этапа капитального проектирования здания, так и для условий чистовой отделки уже эксплуатируемой квартиры.
Стеновой приточный клапан (стеновой проветриватель)
Стеновой клапан является наиболее бескомпромиссным решением с точки зрения производительности (в среднем от 30 до 60 м³/ч при статическом давлении 10 Па) и глубины фильтрации. Благодаря увеличенному диаметру воздуховода в таких устройствах удается разместить полноценный многоступенчатый шумоглушитель и развитый фильтрующий элемент, способный удерживать не только крупную пыль, но и мелкодисперсные аллергены. Конструкция требует бурения сквозного отверстия в несущей стене здания, что полностью компенсируется скрытым размещением основных узлов в толще стены и минимальным присутствием прибора в интерьере.

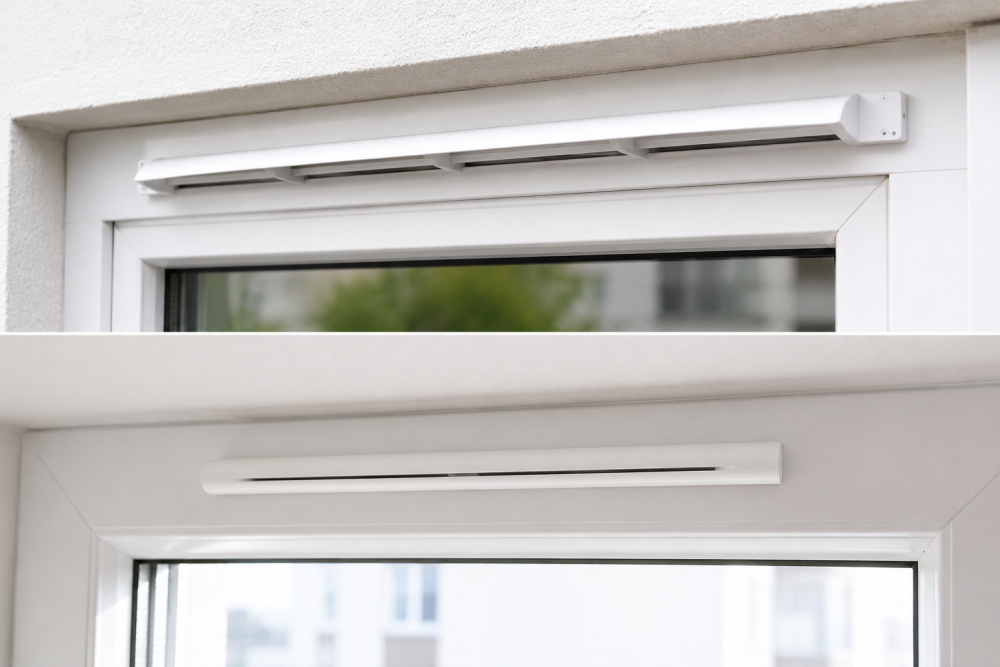

Оконные приточные клапаны
Данный класс устройств выступает в качестве бюджетного и быстромонтируемого решения, предназначенного для оперативной модернизации уже установленных оконных блоков из ПВХ, дерева или алюминия. Различают щелевые и фальцевые модели. Главное достоинство оконных клапанов — отсутствие необходимости штробления или бурения железобетонных и кирпичных стен: монтаж осуществляется путем фрезеровки наплыва оконного профиля или замены части уплотнителя на специализированный зауженный аналог. Компактность конструкции и ее визуальная незаметность накладывают естественные ограничения на аэродинамику: средняя пропускная способность оконных моделей составляет всего 5–20 м³/ч, чего может быть недостаточно для полноценного обеспечения воздухообмена на одного взрослого человека согласно СП 60.13330 (требуется не менее 30 м³/ч).
Клапан вытяжной вентиляции и модели с обратным клапаном
В отличие от приточных систем, организующих контролируемый вход воздушных масс, элементы вытяжного контура решают противоположную техническую задачу. Особое место здесь занимают устройства, оснащенные механизмом обратного клапана. Обратный лепестковый клапан чувствителен к малейшим изменениям вектора давления: при нормальном токе воздуха из помещения лепестки (мембраны) остаются открытыми, но при падении давления или возникновении обратной тяги они мгновенно смыкаются под действием силы тяжести или возвратных пружин. Это полностью блокирует проникновение посторонних запахов, холодного уличного воздуха, пыли и вредных газов из смежных вентиляционных каналов.
Для выстраивания замкнутой, защищенной от внешних факторов системы вентиляции рекомендуется использовать специализированную лепестковую арматуру промышленного и бытового назначения.
Воздушные клапаны АВК и принудительные устройства
Для распределенных систем вентиляции крупных объектов, умных домов и интеллектуальных систем климат-контроля ручное управление распределением потоков становится неэффективным. В таких сценариях применяются воздушные клапаны типа АВК (алюминиевые вентиляционные клапаны с подготовкой под электропривод). Изменение угла атаки жалюзи в них осуществляется посредством прецизионных сервоприводов, реагирующих на сигналы от датчиков уровня CO₂, влажности или температуры. Автоматизация процесса исключает человеческий фактор, динамически подстраивая сечение приточного или вытяжного канала под текущие эксплуатационные нужды, что позволяет экономить до 40% тепловой энергии на отоплении за счет своевременного перекрытия неиспользуемых зон.
Для создания управляемых комплексов вентиляции используются исполнительные механизмы и приводы, представленные в каталоге ниже.
Принцип работы приточного клапана в стене
В основе работы классического стенового проветривателя лежит исключительно пассивная аэродинамика, базирующаяся на разности давлений между улицей и внутренним пространством дома. Перепад давлений (ΔP) возникает за счет двух факторов: гравитационного (термического) напора, обусловленного разностью температур наружного и внутреннего воздуха в холодный период, и ветрового наката. Поступающий снаружи холодный воздух, обладая большей плотностью и весом, устремляется через канал клапана в зону разрежения, созданную принудительной или естественной общедомовой вытяжкой. При этом полностью исключаются затраты электроэнергии на перемещение сред.

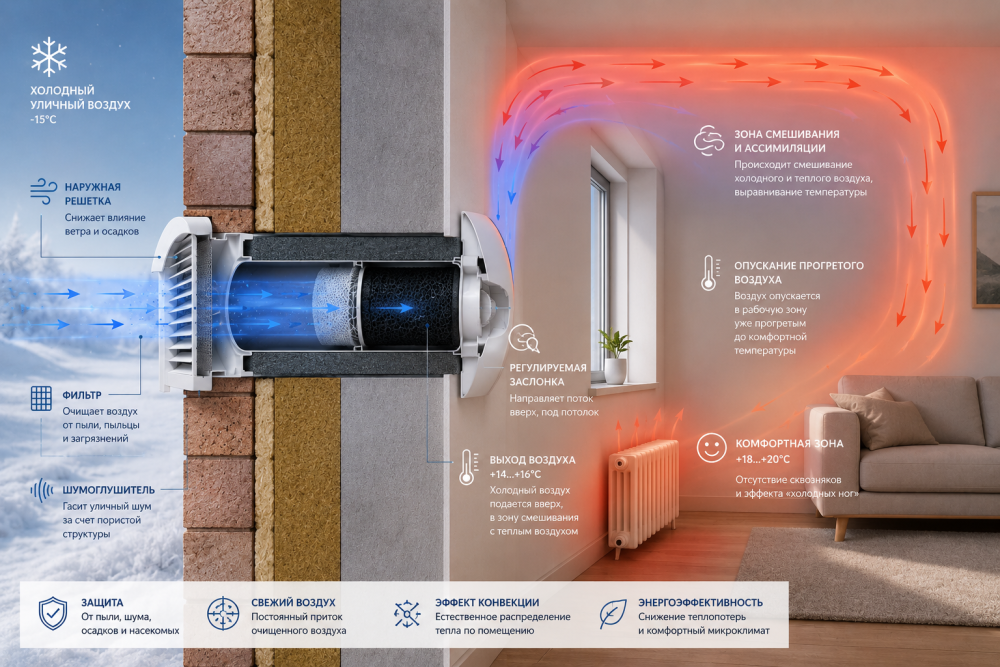

Как работает приточный клапан для вентиляции
Движение воздушной массы внутри стенового клапана строго структурировано. Проходя через наружную решетку, поток теряет часть кинетической энергии, гася крупные ветровые завихрения. Далее воздух попадает в теплошумоизоляционную гильзу, где ламинарный поток за счет трения о пористую структуру материала снижает уровень шума. Одновременно происходит механическая фильтрация: взвешенные частицы оседают на волокнах фильтра.
Важнейший физический процесс происходит на выходе из внутреннего оголовка: струя холодного воздуха направляется заслонкой вертикально вверх — в зону под потолком, где аккумулируется наиболее горячий воздух помещения. За счет естественной конвекции происходит быстрое межмолекулярное смешивание разнотемпературных потоков (ассимиляция тепла). В результате в рабочую зону (на уровень пола и ростовую зону человека) опускается воздух, уже прогретый до комфортных +18...+20 °C, что исключает появление эффекта «холодных ног».
Управление воздушным потоком и регуляция забора воздуха
Для предотвращения выхолаживания помещений в периоды экстремальных морозов или сильных ветровых нагрузок конструкция оголовка предусматривает возможность изменения площади живого сечения клапана. Регулировка может осуществляться ручным перемещением ползунка или вращением лицевого диска оголовка, плавно прижимающего мембрану к седлу прохода. В продвинутых инженерных сетях, где требуется точная увязка приточных ветвей и балансировка давлений между комнатами, штатных возможностей бытового оголовка бывает недостаточно. В таких случаях в канал последовательно монтируется дроссель-клапан, позволяющий зафиксировать оптимальный расход воздуха на основе инструментальных замеров анемометром.
Для стационарной балансировки системы и точной отсечки избыточного давления применяются специализированные дросселирующие устройства.
Критерии выбора клапана приточной вентиляции
Для подбора оптимальной модели приточного устройства рекомендуется использовать следующий пошаговый инженерный чек-лист:
Расход воздуха (производительность): Рассчитывается исходя из количества постоянно находящихся в помещении людей (норма — 30 м³/ч на человека согласно нормативным документам) или по кратности обмена (не менее 0,35 от общего объема помещения в час). Для спальни площадью 15 м² с высотой потолков 2,7 м минимальный приток должен составлять ~15 м³/ч, но для двух человек целевой показатель — 60 м³/ч.
Акустическая эффективность (звукоизоляция): Обратите внимание на индекс снижения уличного шума в открытом положении клапана ($D_{n,e,w}$). Качественный прибор должен обеспечивать гашение звука не менее чем на 35–42 дБ, чтобы соответствовать санитарным нормам для ночного времени в жилых комнатах (до 30 дБА).
Климатическое исполнение (температурный диапазон): Для регионов с резко континентальным климатом критически важна толщина и материал внутренней термоизоляционной гильзы. Слишком тонкая изоляция (менее 10 мм) приведет к промерзанию пластикового корпуса оголовка при температурах ниже -25 °C.
Класс и тип фильтрации: Если объект расположен вблизи оживленных магистралей, базового фильтра грубой очистки G3/G4 будет недостаточно — потребуется прибор, поддерживающий установку угольных или субмикронных фильтров класса F7–H11.
Установка вентиляционного клапана в стену своими руками
Соблюдение регламента монтажных работ определяет итоговую работоспособность всей вентиляционной системы. Ошибки, допущенные при позиционировании устройства или герметизации прохода, способны привести к локальному промерзанию стены, порче чистовой отделки и появлению постоянного сквозняка.

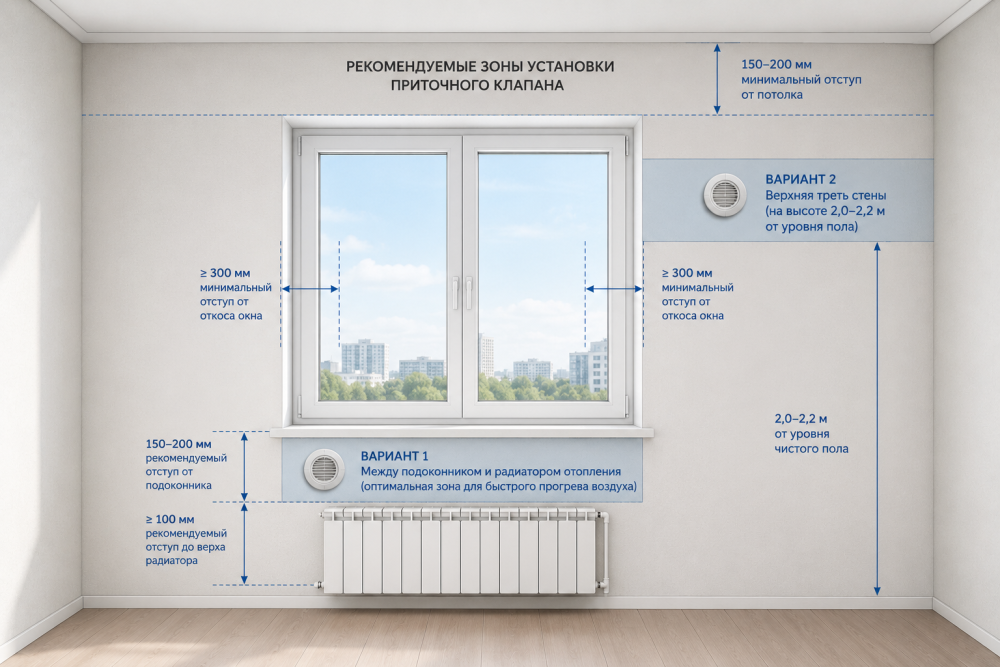

Где лучше ставить приточный клапан: выбор места и правильное расположение
Наиболее обоснованным с точки зрения теплофизики является монтаж стенового клапана в пространстве над радиатором отопления (между подоконником и верхней плоскостью батареи) либо в верхней трети стены (на расстоянии 2,0–2,2 метра от уровня чистого пола). Размещение в непосредственной близости от отопительного прибора позволяет моментально вовлекать холодный уличный воздух в тепловой конвективный поток, поднимающийся от радиатора, гарантируя максимально быструю ассимиляцию холода.
При выборе точки бурения необходимо строго соблюдать минимально допустимые технологические отступы:
Откос окна — не менее 300 мм (для исключения промерзания угла оконного проема);
Потолочное перекрытие — не менее 150–200 мм (для обеспечения свободного раскрытия приточной струи верхнего направления).
Как установить приточный клапан в стену: пошаговая инструкция

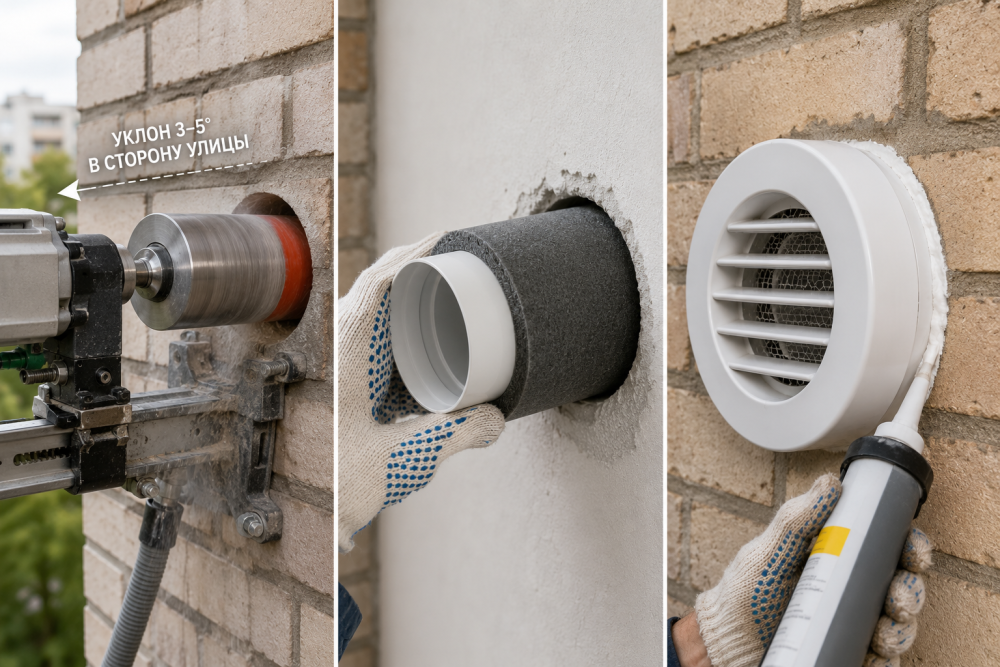

Технологический процесс монтажа стенового проветривателя состоит из следующих последовательных этапов:
Разметка и подготовка: На выбранный участок стены наносится разметка центральной оси будущего канала. С помощью детектора скрытой проводки проверяется отсутствие электрических кабелей и арматуры в зоне проведения работ.
Алмазное бурение: Сверление сквозного отверстия выполняется с помощью установки алмазного колонкового бурения. Важнейшее требование: бурение должно производиться с уклоном в 3–5 градусов в сторону улицы. Этот уклон необходим для самотечного отвода случайного конденсата или дождевой влаги наружу, предотвращая их попадание на внутреннюю отделку.
Подготовка и изоляция канала: В полученное отверстие вставляется пластиковая труба-воздуховод, предварительно обернутая теплоизоляционной манжетой. Длина трубы подрезается заподлицо со стеной снаружи, а изнутри оставляется небольшой выпуск (около 5–10 мм) для жесткой фиксации оголовка.
Герметизация стыков: Зазоры между наружным диаметром теплоизоляции и материалом стены тщательно запениваются мелкопористой монтажной пеной. По периметру посадочного места наружной решетки наносится полиуретановый атмосферостойкий герметик, исключающий затекание воды под решетку по фасаду здания.
Финальная сборка: С наружной стороны монтируется дождезащитная решетка, изнутри — корпус оголовка фиксируется к стене на дюбели, устанавливается фильтр и декоративная крышка.
Особенности монтажа вытяжного клапана в стену частного дома
Проектирование и монтаж вытяжных клапанов в наружных стенах загородных домов сопряжены с повышенным риском промерзания из-за влажного воздуха, покидающего помещения кухни или санузла. В отличие от приточного контура, где холодный сухой воздух прогревается внутри, вытяжной канал транспортирует теплый и влажный воздух наружу. При падении температуры внутри неутепленного воздуховода происходит мгновенный переход через точку росы — обильный конденсат начинает течь обратно по стене или замерзает, образуя ледяную пробку, полностью перекрывающую вытяжку.
Для сохранения высокой энергоэффективности загородного жилья и предотвращения деструктивных процессов внутри стен необходимо применять только специализированные утепленные модификации вытяжных узлов, оснащенные многослойной наружной изоляцией и плотными обратными клапанами.
